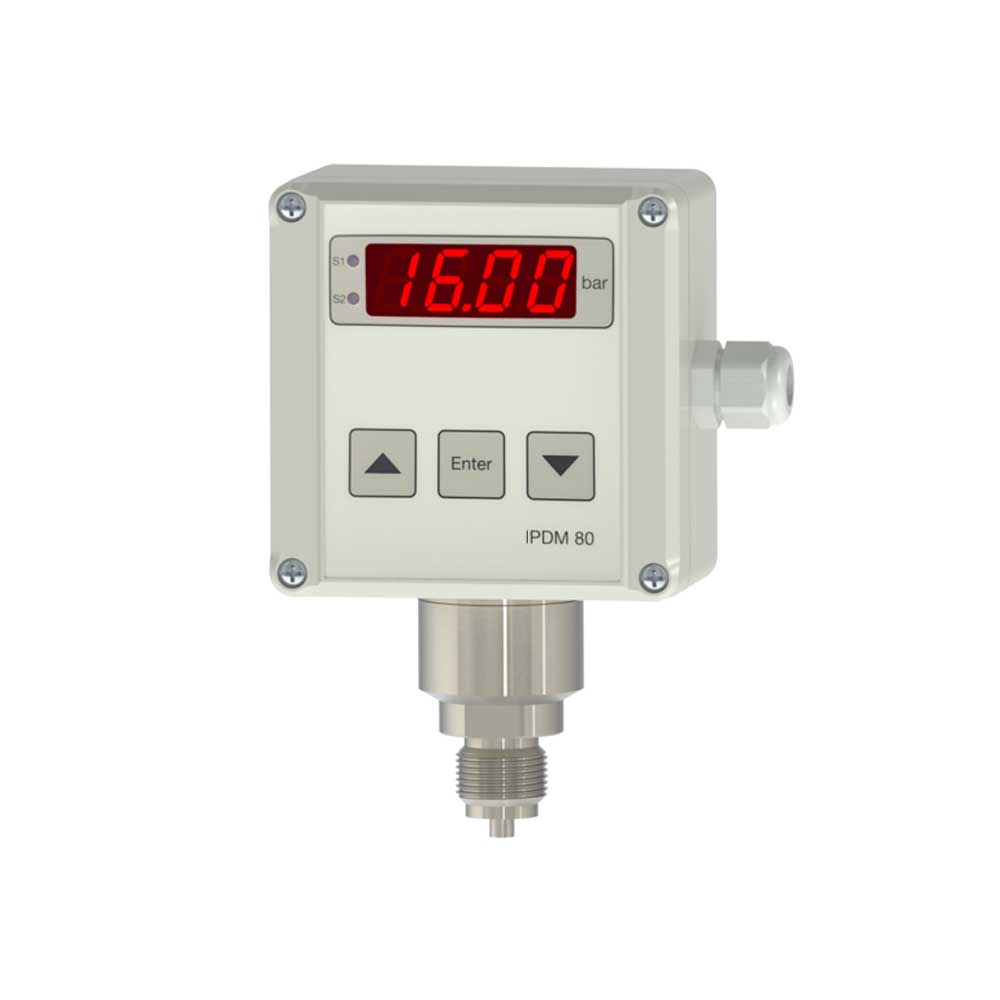

DatenblattDas Manometer zeichnet sich durch zwei integrierte 250 V AC bzw. 125 V DC Relais aus, der Analogausgang erweitert den Anwendungsbereich. Ein großes, helles Display sorgt dafür, dass sich die Anzeige auch aus einigen Metern Entfernung noch gut ablesen und ermöglicht eine schnelle Aussage über Ihren Prozessdruck. Der elektrische Anschluss erfolgt über eine integrierte Klemmleiste, die PG11 Kabelverschraubung bietet IP 65 Staub- und Wasserschutz. Das kapazitive Messprinzip ist in Kombination mit einer Keramikmembran widerstandsfähig gegen aggressive und abrasive Medien. Der Prozessanschluss ist aus hochwertigem Edelstahl 1.4404 gefertigt und ist somit für fast alle Medien geeignet.
Anwendung:
|
Technische Daten:
| Messbereiche | Kleinster Messbereich: 0…25 mbar |
| Größter Messbereich: 0…250 bar | |
| Unterdruck- messbereiche: bis -1 bar | |
| Analogausgang | 4…20 mA, 2-Leiter |
| 0…20 mA, 2-Leiter | |
| 0…10 V, 3-Leiter | |
| Hilfsspannung | 20 mA Ausgang: 19…30 V DC |
| 10 V Ausgang: 19…30 V DC | |
| Genauigkeit | ≤ ± 0,2 % FS @ 25 °C |
| ≤ ± 0,5 % FS @ 25°C ≤ 60 mbar | |
| Einstellzeit | 200 ms – andere Werte auf Anfrage |
| Einschaltzeit | < 1 s |
| Temperatureinfluss | Nullpunkt: ≤ ± 0,02 % FS / Kelvin |
| Spanne: ≤ ± 0,02 % FS / Kelvin | |
| Mediumtemperatur | -40…100 °C (125 °C < 0,5 h) |
| Umgebungstemperatur | 0…60 °C |
| Lagertemperatur | -40…60 °C |
| Kurzschlussfestigkeit | Permanent |
| Verpolschutz | Schutz gegen Verpolung, jedoch keine Funktion |
| Elektromagnet. Verträglichkeit | Störaussendung und Störfestigkeit nach EN 61326 |
| Medienberührende Werkstoffe | Prozessanschluss: Edelstahl 1.4404 |
| Messzelle: Keramik Al2O3 | |
| Prozessdichtung: FPM (Viton), NBR, EPDM, FFKM (Chemraz / Kalrez) | |
| Schutzart | IP 65 |
| Gewicht | ca. 800 g |
