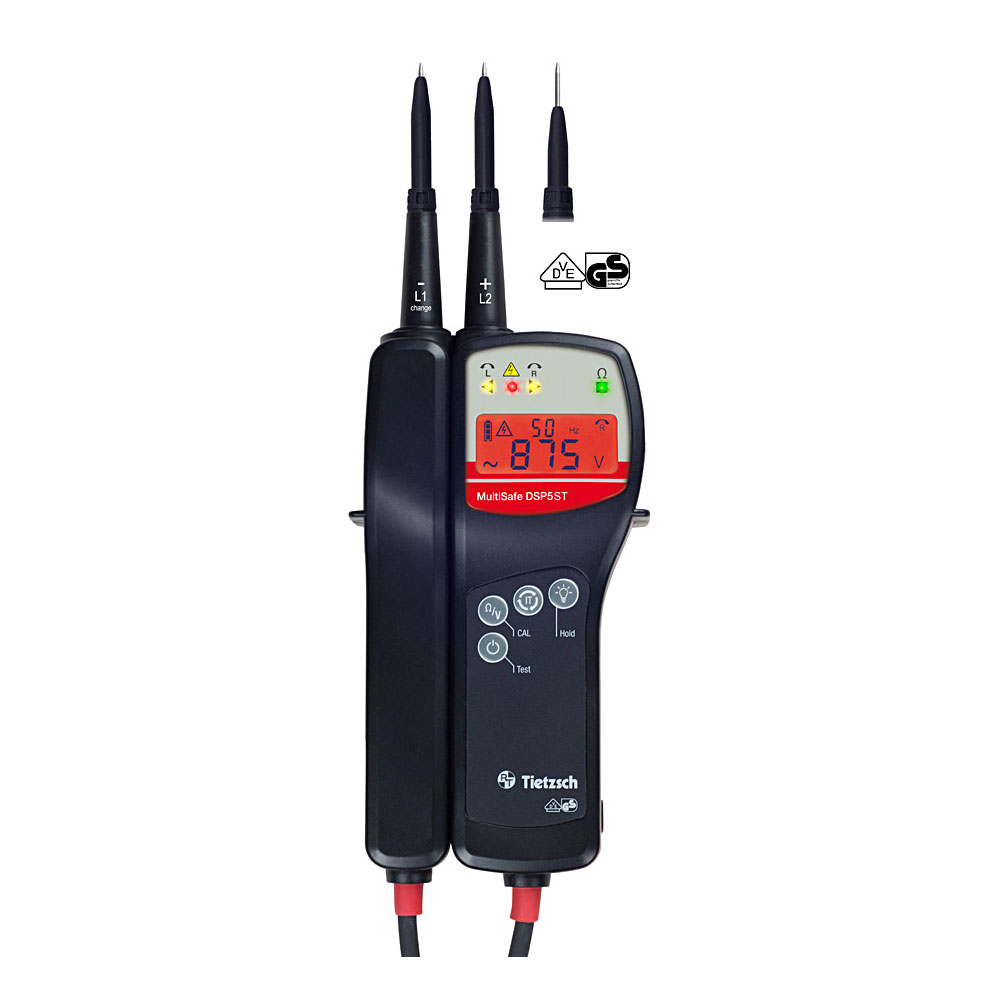

DatenblattSpannungsprüfer:
- präzise Anzeige der Spannung 0,3 V bis 1200 V AC /0,01 bis 1500 V DC
- erweiterter Prüfbereich für Klein- und Batteriespannungen 0,01 bis 19,99 V DC
- extrem Spannungsfest – CAT IV 1000 V – VDE zertifiziert
- große zweifarbig beleuchtete Anzeige (rot/weiß), zur deutlichen Warnung vor gefährlichen Spannungen
- eindeutige LED-Anzeige für gefährliche Spannung
- Lastzuschaltung für Störspannungen und RCD-Auslösung
- Halten des Messwertes durch HOLD-Taste
Durchgangsprüfer:
- schneller Durchgangstest mit Ton
- genaue Widerstandsmessung im Bereich 0,01 kOhm bis 1000 kOhm
- grüne LED für Durchgang
Phasen- und Drehfeldrichtungsprüfer:
- Phasenprüfer mit Anzeige “POL” und roter LED
- Drehfeldprüfer mit LCD und LED Anzeige rechts / links
- Controller-überwachte Prüfung mit Fehlererkennung zur Vermeidung von Falschaussagen
- Phasen- und Drehfeldrichtungsprüfer können mit Handschuhen genutzt werden
- zusätzlicher Drehfeldprüfer ohne Erdbezug für IT-Netze
weitere Funktionen:
- Messstellenbeleuchtung
- schlanke Prüfelektroden für enge Klemmleisten
- Einhandbedienung beim Prüfen von Steckdosen
- leichte Bedienung
- Isolierungsfehler Erkennung durch zweifarbige Leitungsisolierung
- extrem stabiles Gehäuse, auch bei Kälte
- IP 65 – wasserdicht
- rückseitig mit Gürtelclip
| DSP 5B | DSP 5 | DSP 5ST | |
|---|---|---|---|
| Nennspannung | 12 – 1000 V AC 12 – 1500 V DC |
12 – 1000 V AC 12 – 1200 V DC (Last max. bis 1200 V) |
|
| Anzeigebereich | 0,15 – 1200 V AC 0,03 – 1500 V DC |
||
| Widerstandsmessung | 0,01 – 1000 kOhm | ||
| Durchgangsprüfer mit Ton | ja | ||
| Frequenzbereich | DC / 15 – 10 000 Hz | ||
| Einpolige Außenleiterprüfung (Phase) | ja | ||
| Drehfeldrichtungsprüfung | ja | ||
| Drehfeldrichtungsprüfung für IT-Netz ohne Erdbezug | ja | ||
| Energieversorgung | 2 x 1,5 V AA | ||
| Überspannungskategorie |
CAT IV 1000 V nach IEC 60664-1 (VDE 0110) |
||
| Schutzart | IP 65 | ||
| VDE GS Zulassung nach IEC 61243-3 | ja | ||
| Messstellenbeleuchtung | ja | ||
| Zuschaltbare Last und 30 mA FI-Auslösung | nein | ja | ja |
| einstellbarer Elektrodenlänge 4 oder 15 mm | nein | nein | ja |
| Art.-Nr. | 84502 | 84501 | 84503 |
| Maße und Gewicht | 275 x 89 x 35 mm (Griff und Anzeigeteil) 275 x 60 x 35 mm 270 g |
||
| Produkt verpackt Maße und Gewicht |
315 x 105 x 60 mm 425 g |
||
