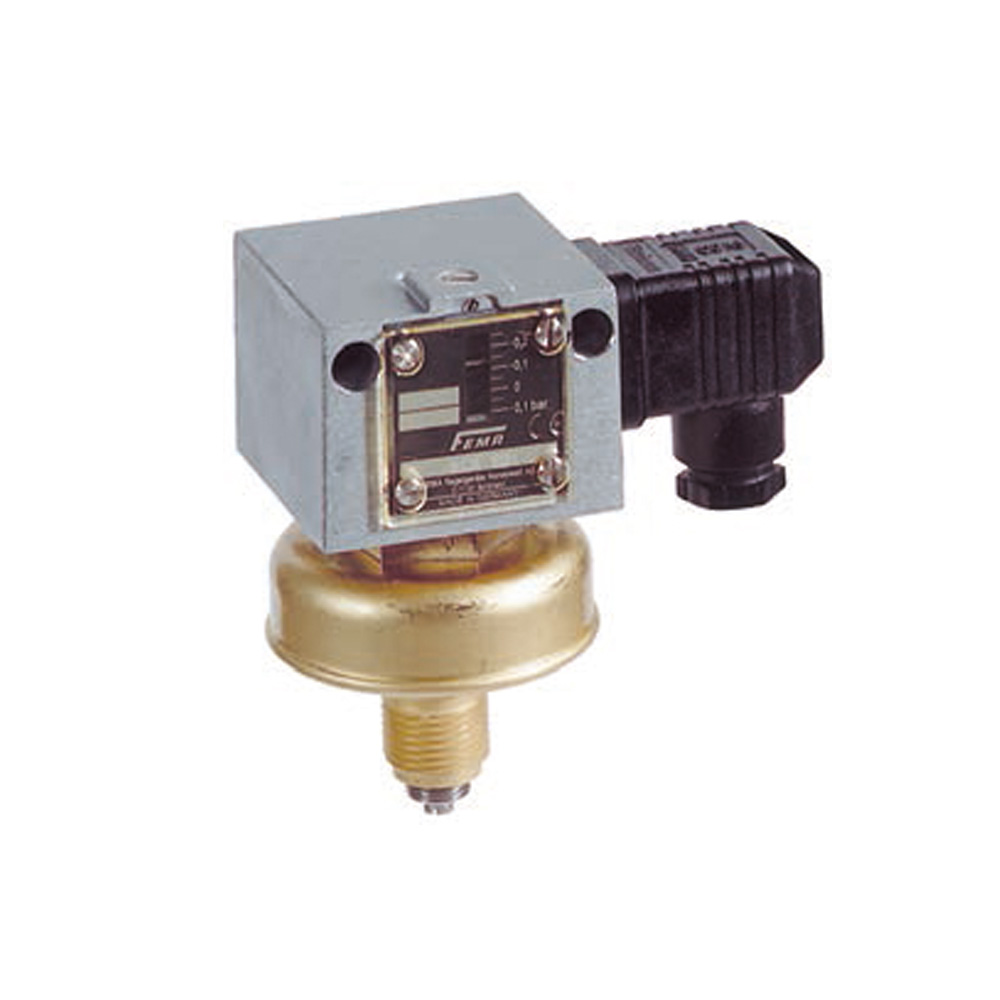

Zur Überwachung von Vakuum von nicht aggressiven flüssige und gasförmige Medien. Die FEMA-Vakuumschalter erfassen den Druckunterschied gegenüber dem Atomsphärendruck. Alle Angaben über Schaldruckbereiche und damit auch die Skaleneinteilung an den Schaltgeräten sind deshalb als Druckdifferenz zwischen dem jeweiligen Atmosphärendruck und dem eingestellten Schaltdruck zu verstehen. Der Bezugspunkt “Null” auf der Geräteskala entspricht dem jeweiligen Atmosphärendruck.
Druckart | Vakuum, relativ | ||||||||||||
Druckanschluss | Innengewinde G1/4″, Außengewinde G1/2″ | ||||||||||||
Elektrischer Anschluss | Stecker nach DIN EN 175301 | ||||||||||||
Schutzart | IP54 | ||||||||||||
Material des Schaltgehäuses | Stabiles Gehäuse aus seewasserbeständigem Aluminium-Druckguss GD Al Si 12. | ||||||||||||
Mediumstemp. | -25 … 70 oC | ||||||||||||
Max. Mediumstemp. | Kurzzeitig einwirkende Temperaturen bis 85 oC sind zulässig. Höhere Mediumstemperaturen sind möglich, wenn durch geeignete Maßnahmen (z. B. Wassersackrohr) obige Grenzwerte am Schaltgerät sichergestellt sind (siehe Zubehör für Druckschalter / Transmitter) | ||||||||||||
Umgebungstemp. | -25 … 70 oC | ||||||||||||
Hinweis z. Umgebungstemperatur | Bei Umgebungstemperaturen unter 0 oC ist dafür zu sorgen, dass im Sensor und im Schaltgerät kein Kondenswasser entstehen kann | ||||||||||||
Schaltfunktion | 8 A bei 250 V AC, 5 A bei 250 V AC induktiv, 8 A bei 24 V DC, 0,3 A bei 250 V DC | ||||||||||||
Zusatzfunktionen | Fügen Sie unten aufgeführte Ziffern an die ausgewählte Bestell-Nr. an, um die beschriebene Zusatzfunktion zu ordern:
|
||||||||||||
Registrierungen | SIL2 nach IEC 61508-2 |
|
||||||
Einstellb. Druckbereich | Var. Hysterese | Feste Hysterese | Max. Druck | Mediumberührte Werkstoffe | Artikel-Nr. | |
---|---|---|---|---|---|---|
bar | bar | mbar | bar | |||
-0.015 … 0.006 | — | 2 | 1 | Perbunan + Edelstahl | VCM4156 | |
-0.25 … 0.1 | — | 25 | 1.5 | Kupfer + Messing | VCM301 | |
-1 … 0.1 | — | 45 | 3 | Kupfer + Messing | VCM101 | |
-0.9 … 0.5 | — | 50 | 3 | Kupfer + Messing | VCM095 | |
-1 … 0.1 | — | 50 | 6 | Edelstahl | VNM111 |
|
||||||
Einstellb. Druckbereich | Var. Hysterese | Feste Hysterese | Max. Druck | Mediumberührte Werkstoffe | Artikel-Nr. | |
---|---|---|---|---|---|---|
bar | bar | mbar | bar | |||
-1 … 0.1 | 0.08 … 0.35 | — | 3 | Kupfer + Messing | VCMV101 | |
-0.9 … 0.5 | 0.09 … 0.4 | — | 3 | Kupfer + Messing | VCMV095 | |
-1 … 0.1 | 0.09 … 0.65 | — | 6 | Edelstahl | VNMV111 |
|
||||||||||||||||||||
Beschreibung | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Wassersackrohr für höhere Temperaturen, Werkstoff St.35.8-I (weiteres Zubehör siehe Zubehör für Druckschalter / Transmitter) |
