DatenblattAnwendungen
- Drucküberwachung und Steuerung von Prozessen
- Sicherheitskritische Anwendungen in der allgemeinen Prozessinstrumentierung, besonders in der chemischen und petrochemischen Industrie, Öl und Gas, Energieerzeugung inkl. Kernkraftwerke, Wasser-/Abwasserwirtschaft, Bergbau
- Für gasförmige und flüssige, aggressive, hochviskose oder verunreinigte Messstoffe, auch in aggressiver Umgebung
- Für Messstellen mit begrenzten Platzverhältnissen, z. B. Schalttafeln
Beschreibung

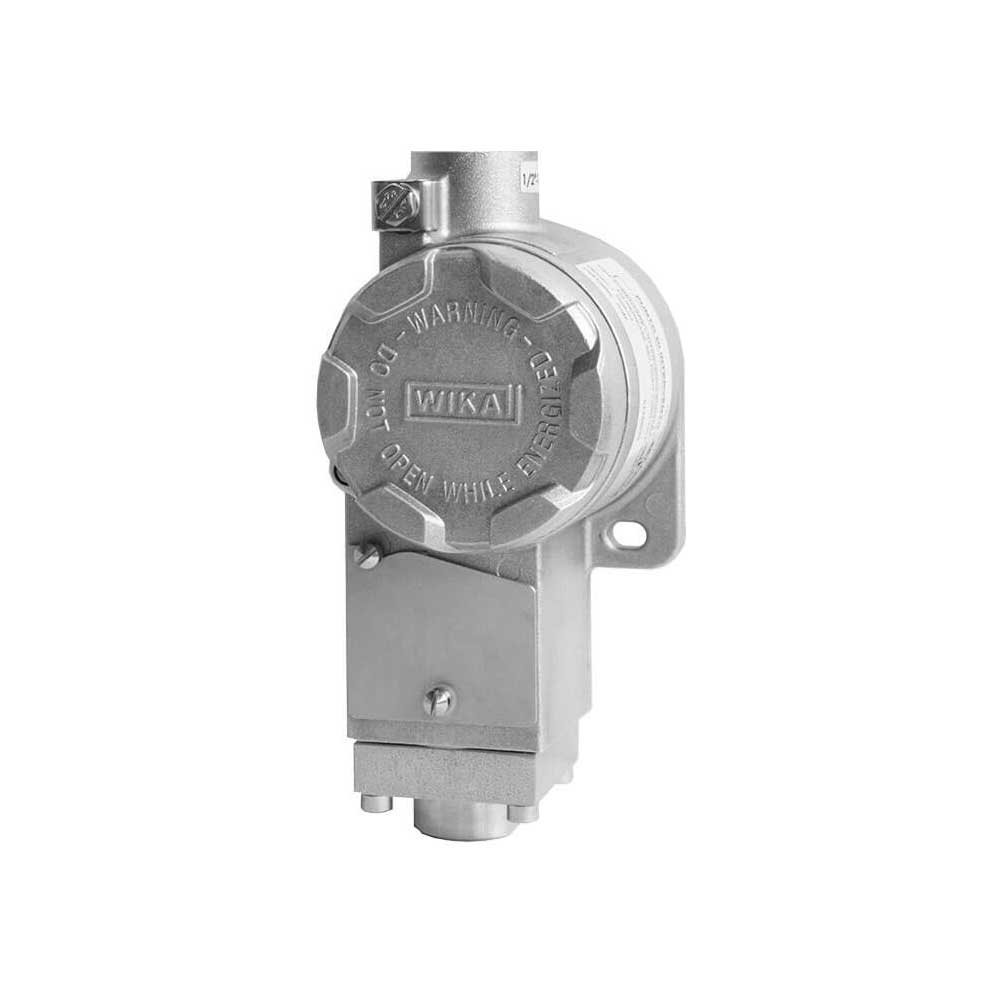

Die Druckschalter wurden speziell für sicherheitskritische Anwendungen mit begrenzten Platzverhältnissen entwickelt. Die hohe Qualität und die Fertigung der Produkte nach ISO 9001 gewährleisten eine zuverlässige Überwachung Ihrer Anlagen. Bei der Produktion werden die Schalter Schritt für Schritt durch eine Qualitätssicherungssoftware begleitet und im Anschluss zu 100 % getestet. Alle messstoffberührten Teile bestehen standardmäßig aus CrNi-Stahl. Das Schaltergehäuse ist in Aluminiumlegierung oder CrNi-Stahl verfügbar. Zur Sollwerteinstellung einfach die Zugangsabdeckplatte öffnen. Dieser Zugang kann optional abgedichtet werden. Der Zugang zur Klemmleiste für den elektrischen Anschluss ist durch einen Schraubdeckel geschützt, welcher durch eine Schraubverriegelung gegen unbefugten Zugriff gesichert ist.
Die Druckschalter sind mit einem Mikroschalter ausgerüstet, der das direkte Schalten einer elektrischen Last von bis zu AC 250 V, 15 A ermöglicht. Für geringere Schaltleistungen wie z. B. in SPS-Anwendungen können mit Argon-Gas gefüllte Mikroschalter mit vergoldeten Kontakten als Option gewählt werden. Für zwei getrennte Stromkreise gibt es die Schalter auch in der Version DPDT (zweipoliger Wechsler).
Durch die Verwendung einer Plattenfeder mit Antagonist-Feder als Sensorelement ist der Druckschalter Typ PCA extrem widerstandsfähig und garantiert beste Betriebseigenschaften.Für mittlere und hohe Einstellbereiche, beginnend ab 3 … 25 bar, ersetzt bzw. erweitert ein Kolben die Plattenfeder als Sensorelement. Das Kolbensensorelement ist für die besonderen Anforderungen flüssiger Messstoffe ausgelegt.
