FEMA DNS / VNS Druck- und Vakuumschalter mit Edelstahl-Sensor 1.4571

Die FEMA DNS / VNS Druck- und Vakuumschalter werden zur Überwachung und Steuerung von Drücken in chemischen Anlagen, verfahrenstechnischen Prozessen und industriellen Anwendungen eingesetzt. Sie eignen sich besonders für aggressive Flüssigkeiten und Gase, bei denen medienbeständige Werkstoffe und eine robuste Sensorbauweise erforderlich sind.

Die Baureihen DNS und VNS verfügen über einen Edelstahl-Sensor aus 1.4571. Der Druckfühler ist hermetisch gekapselt und ohne Dichtungswerkstoffe ausgeführt. Dadurch sind die Geräte besonders geeignet für Anwendungen, bei denen aggressive Medien, hohe Anforderungen an die Dichtheit oder eine zuverlässige Drucküberwachung gefordert sind.

Die Ausführung als Chemieversion besitzt ein Schaltgehäuse mit Oberflächenschutz. Je nach Gerätevariante sind Ausführungen mit IP65, vergoldeten Kontakten oder Ex-i-Betrieb in Verbindung mit einem geeigneten Trennschaltverstärker verfügbar. Die DNS/VNS-Baureihe ist für fallenden Druck kalibriert. Das bedeutet, dass der auf der Skala eingestellte Schaltdruck dem Schaltpunkt bei fallendem Druck entspricht.

Die Geräte arbeiten mechanisch und benötigen für die Druckerfassung keine zusätzliche Hilfsenergie. Der anliegende Druck beziehungsweise Unterdruck wirkt auf das Messelement und betätigt einen Mikroschalter. Dadurch entsteht ein elektrisches Schaltsignal, das zur Steuerung, Grenzwertüberwachung oder Alarmierung genutzt werden kann.

Typische Einsatzbereiche

• Drucküberwachung in chemischen Anlagen
• Überwachung aggressiver Flüssigkeiten und Gase
• Vakuumüberwachung in verfahrenstechnischen Prozessen
• Grenzwertüberwachung in Rohrleitungen, Behältern und Apparaten
• Prozesssteuerung in Industrieanlagen
• Anwendungen mit hohen Anforderungen an medienberührte Werkstoffe
• Überwachungsaufgaben in Anlagen mit Edelstahl-Mediensystemen

Vorteile der FEMA DNS / VNS Druck- und Vakuumschalter

• Für aggressive Medien: geeignet für aggressive Flüssigkeiten und Gase
• Edelstahl-Sensor 1.4571: medienberührte Sensorkomponenten aus hochwertigem Edelstahl
• Dichtungsfreier Druckfühler: hermetisch gekapselte und plasmageschweißte Sensorausführung
• Chemieausführung: Schaltgehäuse mit Oberflächenschutz für anspruchsvolle Umgebungen
• Für Druck und Vakuum: geeignet zur Überwachung von positiven und negativen Druckbereichen
• Mechanisches Schaltprinzip: keine Hilfsenergie für die Druckerfassung erforderlich
• Sicherheitsrelevante Auslegung möglich: je nach Ausführung mit SIL2 nach IEC 61508-2

FEMA DNS / VNS bei ICS Schneider

ICS Schneider bietet FEMA DNS / VNS Druck- und Vakuumschalter für anspruchsvolle Anwendungen mit aggressiven Flüssigkeiten und Gasen. Die Geräte sind besonders geeignet, wenn Standard-Druckschalter aufgrund der Medienbeständigkeit, Dichtungswerkstoffe oder Umgebungsbedingungen nicht ausreichen.

Bei der Auswahl des passenden DNS- oder VNS-Schalters sollten Medium, Druck- oder Vakuumbereich, gewünschter Schaltpunkt, maximale Druckbelastung, Temperatur, Prozessanschluss, elektrische Schaltleistung, Schutzart, Kontaktmaterial und Anforderungen an Ex-i oder SIL berücksichtigt werden. Bei aggressiven Medien sollte die chemische Beständigkeit der medienberührten Werkstoffe immer anhand der konkreten Prozessdaten geprüft werden.

FAQ – Häufige Fragen zu FEMA DNS / VNS Druck- und Vakuumschaltern

1. Was sind FEMA DNS / VNS Druck- und Vakuumschalter?

FEMA DNS / VNS sind mechanische Druck- und Vakuumschalter zur Überwachung von Druckgrenzwerten. Sie werden besonders in chemischen Anlagen und Prozessanwendungen mit aggressiven Flüssigkeiten oder Gasen eingesetzt.

2. Für welche Medien sind DNS / VNS geeignet?

Die Geräte sind für aggressive Flüssigkeiten und Gase ausgelegt. Die konkrete Eignung hängt vom Medium, der Temperatur, Konzentration und den Betriebsbedingungen ab und sollte anhand der Werkstoffbeständigkeit geprüft werden.

3. Was ist der Unterschied zwischen DNS und VNS?

DNS wird typischerweise für Druckbereiche eingesetzt, während VNS für Vakuum- beziehungsweise Unterdruckanwendungen vorgesehen ist. Beide Baureihen nutzen eine chemiebeständige Sensorausführung mit Edelstahl-Sensor.

4. Welche Werkstoffe kommen mit dem Medium in Kontakt?

Die medienberührten Sensorkomponenten bestehen aus Edelstahl 1.4571. Der Druckfühler ist hermetisch gekapselt und kommt ohne Dichtungswerkstoffe im Sensorbereich aus.

5. Was bedeutet Chemieausführung?

Die Chemieausführung ist für anspruchsvolle chemische Anwendungen vorgesehen. Sie besitzt ein Schaltgehäuse mit Oberflächenschutz und medienberührte Sensorkomponenten aus Edelstahl.

6. Was bedeutet fallende Druckkalibrierung?

Fallende Druckkalibrierung bedeutet, dass der auf der Skala eingestellte Schaltdruck dem Schaltpunkt bei fallendem Druck entspricht. Der Rückschaltpunkt liegt um die Schaltdifferenz höher.

7. Können DNS / VNS für Vakuum verwendet werden?

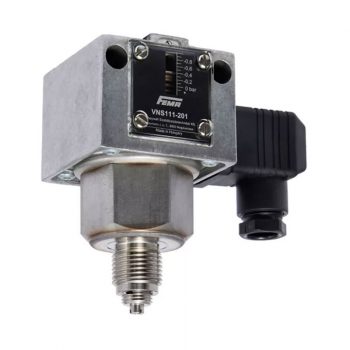

Ja. Die VNS-Ausführungen sind für Vakuum- beziehungsweise Unterdruckanwendungen vorgesehen. Sie eignen sich zur Überwachung negativer Druckbereiche gegenüber dem Atmosphärendruck.

8. Benötigen DNS / VNS eine Versorgungsspannung?

Für die Druckerfassung selbst ist keine Versorgungsspannung erforderlich. Eine elektrische Verbindung wird nur für den Schaltkontakt beziehungsweise das Ausgangssignal benötigt.

9. Gibt es Ausführungen mit vergoldeten Kontakten?

Ja. Je nach Variante sind DNS/VNS-Ausführungen mit vergoldeten Kontakten verfügbar. Diese eignen sich besonders für kleine Schaltleistungen und Signalkreise.

10. Sind DNS / VNS für eigensichere Stromkreise geeignet?

Je nach Ausführung können DNS/VNS-Schalter in eigensicheren Stromkreisen verwendet werden. Dafür ist ein geeigneter Trennschaltverstärker vorzusehen und die jeweilige Ex-i-Ausführung zu berücksichtigen.

11. Welche Schutzart ist verfügbar?

Die Chemieausführung ist je nach Variante mit Schutzart IP65 erhältlich. Die tatsächliche Schutzwirkung hängt von korrekter Montage, Anschluss und Umgebungsbedingungen ab.

12. Welche Angaben sind für die Auswahl wichtig?

Wichtig sind Medium, Druck- oder Vakuumbereich, Schaltpunkt, maximale Druckbelastung, Temperatur, Prozessanschluss, elektrische Daten, Kontaktwerkstoff, Schutzart sowie mögliche Anforderungen an Ex-i oder SIL.
