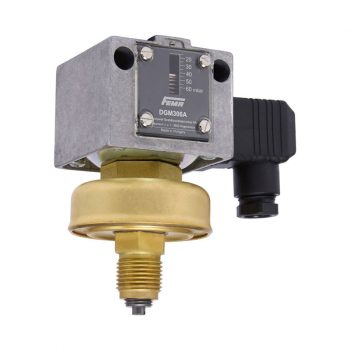

DGM Druckwächter für Brenngase nach Druckgeräterichtlinie

Die FEMA DGM Druckwächter werden zur zuverlässigen Überwachung von Brenngasdrücken in gasführenden Anlagen eingesetzt. Sie dienen der Maximaldruck- und Minimaldrucküberwachung und schalten, sobald der eingestellte Druckgrenzwert erreicht wird. Dadurch können Brenner, Gasregelstrecken, Versorgungsleitungen und sicherheitsrelevante Anlagenbereiche überwacht und geschützt werden.

Die DGM-Baureihe ist als Druckwächter für Brenngase nach DIN EN 1854 ausgeführt. Sie eignet sich für Anwendungen mit Brenngasen nach DVGW-Arbeitsblatt G 260 und wird typischerweise in Heizungsanlagen, industriellen Feuerungsanlagen, Prozesswärmeerzeugern, Gasversorgungen und Brennersteuerungen eingesetzt.

Je nach Ausführung stehen verschiedene Einstellbereiche zur Verfügung, beispielsweise 15–60 mbar, 20–100 mbar, 40–160 mbar, 40–250 mbar, 100–600 mbar oder 0,2–1,6 bar. Die maximal zulässigen Drücke unterscheiden sich je nach Typ und liegen beispielsweise bei 0,8 bar, 2 bar, 3 bar oder 5 bar. Die Schaltdifferenz ist nicht einstellbar und wird durch die jeweilige Geräteausführung vorgegeben.

Für unterschiedliche Anforderungen sind DGM-Varianten mit vergoldeten Kontakten, Servicefunktion, Klemmenanschluss, kunststoffbeschichtetem Gehäuse oder Ex-i-Eignung verfügbar. Dadurch lässt sich der passende Druckwächter an die elektrische Einbindung, die Anlagenumgebung und die sicherheitstechnischen Anforderungen anpassen.

Die Geräte arbeiten nach einem mechanischen Schaltprinzip. Der anliegende Gasdruck wirkt auf ein Messelement, das bei Erreichen des eingestellten Grenzwertes einen Mikroschalter betätigt. Das Schaltsignal kann zur Freigabe, Abschaltung, Alarmierung oder Verriegelung innerhalb einer Anlagensteuerung verwendet werden.

Typische Einsatzbereiche

• Maximaldrucküberwachung in Brenngasanlagen
• Minimaldrucküberwachung in Gasversorgungen
• Drucküberwachung in Gasregelstrecken
• Brennersteuerungen in Heizungs- und Prozessanlagen
• Sicherheitsabschaltung bei unzulässigem Gasdruck
• Industrielle Feuerungsanlagen und Wärmeerzeuger
• Anwendungen mit Brenngasen nach DVGW-Arbeitsblatt G 260

Vorteile der FEMA DGM Druckwächter

• Für Brenngase ausgelegt: Druckwächter für Brenngas nach DIN EN 1854
• Für Maximal- und Minimaldruck: geeignet zur Überwachung oberer und unterer Gasdruckgrenzwerte
• Große Typenauswahl: Varianten vom mbar-Bereich bis 1,6 bar verfügbar
• Mechanisches Schaltprinzip: robuste Druckerfassung ohne Hilfsenergie für das Messelement
• Feste Schaltdifferenz: klar definierte Schaltfunktion abhängig vom jeweiligen Gerätetyp
• Sonderausführungen verfügbar: je nach Variante mit vergoldeten Kontakten, Servicefunktion oder Klemmenanschluss
• Ex-i-Varianten möglich: für eigensichere Stromkreise in entsprechenden Anlagenbereichen

DGM Druckwächter bei ICS Schneider

ICS Schneider bietet FEMA DGM Druckwächter für unterschiedliche Brenngasanwendungen und Druckbereiche an. Die Baureihe eignet sich für Betreiber, Anlagenbauer und Serviceunternehmen, die eine geprüfte mechanische Lösung zur Überwachung von Gasdruckgrenzwerten benötigen.

Bei der Auswahl des passenden DGM-Druckwächters sollten Brenngasart, Einstellbereich, gewünschter Schaltpunkt, maximal zulässiger Druck, Schaltdifferenz, elektrische Schaltleistung, Anschlussart, Gehäuseausführung, Serviceanforderungen, Ex-i-Anforderungen und Einbausituation berücksichtigt werden. Da Brenngasanwendungen sicherheitsrelevant sind, sollte die Auslegung immer anhand der konkreten Anlagendaten und der geltenden Vorschriften erfolgen.

FAQ – Häufige Fragen zu FEMA DGM Druckwächtern für Brenngase

1. Was ist ein FEMA DGM Druckwächter?

Ein FEMA DGM Druckwächter ist ein mechanisches Schaltgerät zur Überwachung von Brenngasdrücken. Er schaltet bei Erreichen eines eingestellten Druckgrenzwertes und kann zur Steuerung, Abschaltung oder Alarmierung eingesetzt werden.

2. Für welche Medien ist die DGM-Baureihe vorgesehen?

Die DGM-Baureihe ist für Brenngase vorgesehen, insbesondere für Anwendungen mit Brenngasen nach DVGW-Arbeitsblatt G 260.

3. Nach welcher Norm ist DGM ausgeführt?

DGM-Druckwächter sind als Druckwächter für Brenngas nach DIN EN 1854 ausgeführt.

4. Kann DGM für Maximaldruck und Minimaldruck eingesetzt werden?

Ja. DGM-Druckwächter können je nach Anlagenfunktion zur Maximaldruck- oder Minimaldrucküberwachung eingesetzt werden.

5. Welche Einstellbereiche sind verfügbar?

Je nach Typ sind verschiedene Einstellbereiche verfügbar, zum Beispiel 15–60 mbar, 20–100 mbar, 40–160 mbar, 40–250 mbar, 100–600 mbar oder 0,2–1,6 bar.

6. Ist die Schaltdifferenz einstellbar?

Nein. Die Schaltdifferenz der DGM-Druckwächter ist nicht einstellbar. Sie ist abhängig von Typ und Druckbereich fest vorgegeben.

7. Welche maximalen Drücke sind möglich?

Der maximal zulässige Druck hängt vom jeweiligen Typ ab. Auf der Produktseite werden unter anderem Ausführungen mit maximal 0,8 bar, 2 bar, 3 bar oder 5 bar genannt.

8. Gibt es DGM-Ausführungen mit vergoldeten Kontakten?

Ja. Verschiedene DGM-Varianten sind mit vergoldeten Kontakten erhältlich. Diese eignen sich besonders für kleinere Schaltleistungen und Signalkreise.

9. Was bedeutet Servicefunktion?

Ausführungen mit Servicefunktion erleichtern die Prüfung oder Wartung des Druckwächters im Anlagenbetrieb. Die genaue Nutzung hängt von der jeweiligen Geräteausführung und Anlagenintegration ab.

10. Sind Ex-i-Ausführungen verfügbar?

Ja. Für bestimmte DGM-Typen sind Ex-i-Ausführungen verfügbar. Diese sind für eigensichere Stromkreise vorgesehen und müssen entsprechend den Ex-Anforderungen der Anlage eingebunden werden.

11. Benötigt ein DGM-Druckwächter eine Versorgungsspannung?

Für die mechanische Druckerfassung selbst wird keine Versorgungsspannung benötigt. Eine elektrische Einbindung ist nur für den Schaltkontakt beziehungsweise das Schaltsignal erforderlich.

12. Welche Angaben sind für die Auswahl wichtig?

Wichtig sind Brenngasart, Einstellbereich, gewünschter Schaltpunkt, maximaler Druck, Schaltdifferenz, elektrische Schaltleistung, Anschlussart, Gehäuseausführung, Servicefunktion, Ex-i-Anforderungen und Einbausituation.
