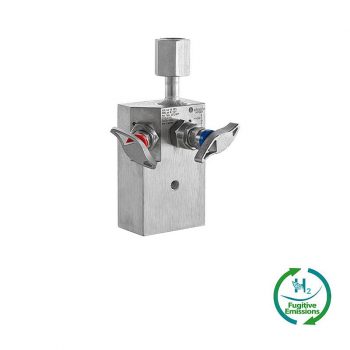

2-fach Ventilblöcke Typ EDM für Schutzkastenmontage von AS-Schneider sind für Anwendungsfälle vorgesehen, bei denen der Messumformer zum Schutz vor Umwelteinflüssen in einem Schutzkasten montiert werden muss. Die Standardanschlüsse für Messgeräte sind: Flanschanschluss zur Direktmontage an Druck-Messumformer gemäß DIN EN 61518 / IEC 61518, 1/2 NPT Innengewinde oder drehbare Muffe G 1/2 bzw. M20 x 1,5. Der Standard-Entlüftungsanschluss ist 1/4 NPT Innengewinde. Verschlussschrauben sind nicht standardmäßig montiert.
 Datenblatt |

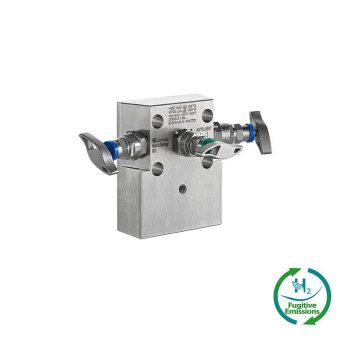

3-fach Ventilblöcke Typ EDM für Schutzkastenmontage von AS-Schneider sind für Anwendungsfälle vorgesehen, bei denen der Messumformer zum Schutz vor Umwelteinflüssen in einem Schutzkasten montiert werden muss. Der Standardanschluss für Messgeräte ist: Flanschanschluss zur Direktmontage an Differenzdruck-Messumformer gemäß DIN EN 61518 / IEC 61518. Entlüftungsanschlüsse sind standardmäßig nicht vorgesehen.
| Datenblatt |

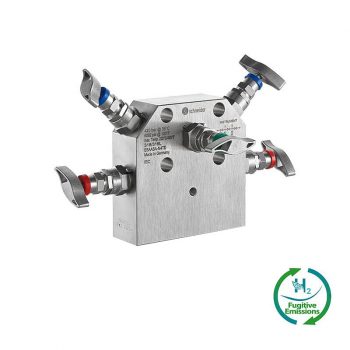

5-fach Ventilblöcke Typ EDM für Schutzkastenmontage von AS-Schneider sind für Anwendungsfälle vorgesehen, bei denen der Messumformer zum Schutz vor Umwelteinflüssen in einem Schutzkasten montiert werden muss. Der Standardanschluss für Messgeräte ist: Flanschanschluss zur Direktmontage an Differenzdruck-Messumformer gemäß DIN EN 61518 / IEC 61518. Der Standard-Entlüftungsanschluss ist 1/4 NPT Innengewinde. Verschlussschrauben sind nicht standardmäßig montiert. Die 5-fach Ventilblöcke sind mit 2 unterschiedlichen Schaltschemata verfügbar: Das Standard-Schaltschema und das Ausblaseschema.
| Datenblatt |
Ventilblöcke für Schutzkastenmontage von Armaturenfabrik Franz Schneider GmbH + Co. KG
Ventilblöcke für Schutzkastenmontage aus dem E-Programm der Armaturenfabrik Franz Schneider GmbH + Co. KG sind speziell dafür ausgelegt, Messumformer und zugehörige Ventilfunktionen in Schutzkästen zu installieren. Diese Lösung bietet optimalen Schutz vor Umwelteinflüssen wie Sonne, Regen, Frost, Staub, aggressiver Atmosphäre oder versehentlicher Beschädigung sowie vor unbefugtem Zugriff. :contentReference[oaicite:0]{index=0}
Die Ventilblöcke sind als 2-fach, 3-fach und 5-fach Varianten erhältlich und kombinieren mehrere Ventilfunktionen in einem kompakten und robusten Block. Sie sind auf eine hohe Betriebszuverlässigkeit ausgelegt und ermöglichen einen komfortablen Bedienkomfort auch unter anspruchsvollen Bedingungen. :contentReference[oaicite:1]{index=1}
Häufige Fragen zu Ventilblöcken für Schutzkastenmontage
Was zeichnet Ventilblöcke für Schutzkastenmontage aus?
Ventilblöcke für Schutzkastenmontage sind speziell dafür konzipiert, Ventilfunktionen innerhalb eines Schutzkastens zu integrieren, um Messumformer und Komponenten vor Witterung und mechanischer Beanspruchung zu schützen.
Für welche Einsatzfälle sind sie geeignet?
Sie werden insbesondere dort eingesetzt, wo Messumformer und Armaturen vor äußeren Einflüssen geschützt werden müssen, z. B. in Außeninstallationen oder rauen Umgebungen.
Welche Varianten sind verfügbar?
Die Ventilblöcke sind in 2-fach, 3-fach sowie 5-fach Ausführungen erhältlich, je nach Bedarf unterschiedliche Anzahl von Ventilfunktionen zu integrieren. :contentReference[oaicite:2]{index=2}
Wie funktionieren Ventilblöcke im Schutzkasten?
Sie kombinieren mehrere Ventilfunktionen wie Absperren, Entlüften und Umschalten in einem kompakten Block, der im Schutzkasten montiert wird und direkt mit Messumformern verbunden ist.
Wie wirken sich Umwelteinflüsse aus?
Der Schutzkasten bietet Schutz vor Sonne, Regen, Frost und Schmutz. In Verbindung mit den Ventilblöcken wird die gesamte Messstelle vor Witterung und unbeabsichtigter mechanischer Beanspruchung geschützt. :contentReference[oaicite:3]{index=3}
Sind die Ventilblöcke auch für hohe Drücke geeignet?
Standardmäßig sind die Ventilblöcke für einen maximal zulässigen Druck von bis zu 420 bar ausgelegt, was sie für viele industrielle Anwendungen geeignet macht. :contentReference[oaicite:4]{index=4}
Welche Werkstoffe werden verwendet?
Hochwertige metallische Werkstoffe wie Edelstahl werden eingesetzt, um hohe Festigkeit, Korrosionsbeständigkeit und Langlebigkeit sicherzustellen.
Können Ventilblöcke auch für spezielle Medien eingesetzt werden?
Je nach Ausführung und Dichtung sind sie für gasförmige und flüssige Medien einsetzbar und können für besondere Anforderungen wie Sauerstoff- oder Sauerstoff-Service ausgelegt werden. :contentReference[oaicite:5]{index=5}
Welche Vorteile bietet eine Schutzkastenmontage?
Sie verbessert die Prozesssicherheit, verlängert die Lebensdauer der Komponenten und reduziert das Risiko von Schäden durch Umwelteinflüsse oder äußere Störungen.
Wie erfolgt die Montage im Schutzkasten?
Die Ventilblöcke werden direkt im Schutzkasten installiert, oft in Kombination mit Montagezubehör oder Grundplatten zur Befestigung.
Können Ventilblöcke in bestehende Schutzkästen integriert werden?
Ja, sie lassen sich in bereits vorhandene Schutzkästen integrieren, sofern die Abmessungen und Anschlussbedingungen passen.
Wie tragen Ventilblöcke zur Wartungsfreundlichkeit bei?
Durch die kompakte Bauweise und den zentralen Ortsbezug im Schutzkasten werden Wartungszugänge vereinfacht und Wartungszeiten reduziert.
Wie findet man die passende Ausführung?
Die Auswahl richtet sich nach der Anzahl der Ventilfunktionen, dem Betriebsdruck, dem verwendeten Medium sowie der Größe und den Anforderungen des Schutzkastens.
Sind diese Ventilblöcke auch für Wasserstoff-Anwendungen geeignet?
Je nach Material, Dichtung und Konfiguration können sie auch für Wasserstoff-Anwendungen ausgelegt werden. :contentReference[oaicite:6]{index=6}
Wie unterstützen Ventilblöcke die Sicherheit von Messstellen?
Sie reduzieren potenzielle Leckagepunkte und verbessern die Prozesssicherheit, indem sie Ventilfunktionen zentral im Schutzkasten bündeln.
Wie unterscheiden sich diese Ventilblöcke von klassischen Ventilblöcken?
Ventilblöcke für Schutzkastenmontage sind speziell darauf ausgelegt, innerhalb eines Schutzkastens verwendet zu werden, während klassische Ventilblöcke oftmals direkt an Messumformer oder Leitungen montiert werden.
