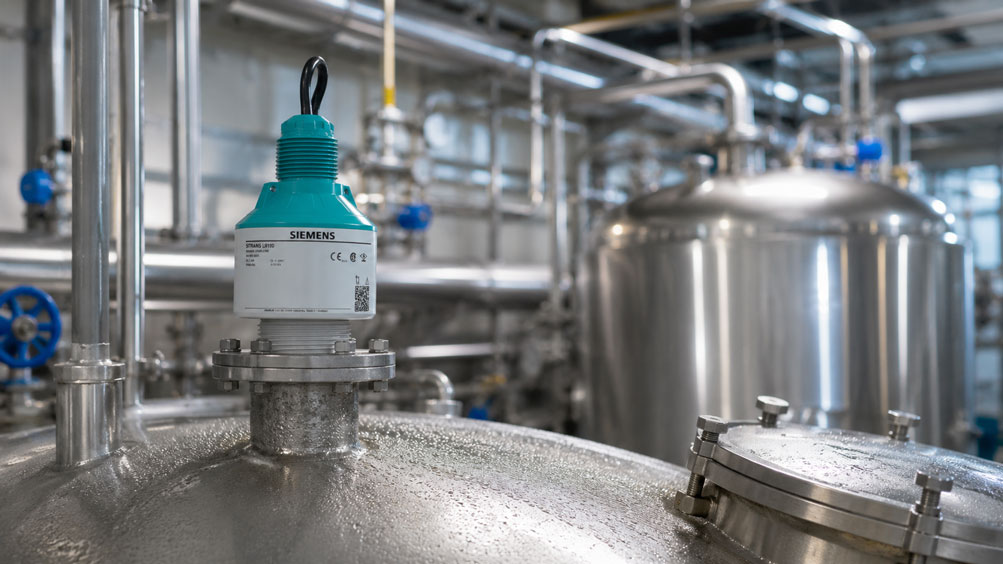

Ein Radar-Füllstandsensor arbeitet in einem geschlossenen Prozessbehälter über Monate vollkommen zuverlässig. Der angezeigte Füllstand ist stabil und stimmt mit dem tatsächlichen Prozesszustand überein. Nach einer Änderung der Prozesstemperatur treten jedoch plötzlich sporadische Messwertsprünge auf, obwohl sich der reale Füllstand kaum verändert.
Beim Öffnen des Behälters fällt auf, dass die Radarantenne mit Kondenswasser benetzt ist. Schnell entsteht deshalb der Verdacht, dass Radar für diese Anwendung grundsätzlich ungeeignet sein könnte. Diese Schlussfolgerung wäre jedoch zu einfach.
Moderne Radar-Füllstandmessgeräte können auch bei hoher Luftfeuchtigkeit, Prozessdampf, Temperaturwechseln und Kondensation sehr zuverlässig arbeiten. Problematisch wird die Situation vor allem dann, wenn sich durch die Feuchtigkeit die Reflexionsbedingungen unmittelbar an der Antenne so stark verändern, dass zusätzliche Störechos entstehen oder das eigentliche Produktecho im Verhältnis zu anderen Reflexionen deutlich an Signalreserve verliert.
Dabei muss zwischen unterschiedlichen Zuständen unterschieden werden. Ein dünner, relativ gleichmäßiger Feuchtigkeitsfilm kann sich vollkommen anders verhalten als einzelne große Tropfen, die wachsen, zusammenlaufen und wieder abtropfen. Ebenso darf temporäre Kondensation nicht mit dauerhaftem Produktbelag, Kristallisation oder Verschmutzung verwechselt werden.
Auch die mechanische Einbausituation spielt eine wichtige Rolle. Sitzt der Sensor tief in einem langen Montagestutzen, existiert möglicherweise bereits unter trockenen Bedingungen ein relevantes Nahbereichsecho. Kommt anschließend Kondensation auf der Antenne hinzu, kann sich die verfügbare Signalreserve so weit reduzieren, dass der Sensor zeitweise ein falsches Echo verfolgt.
Für die Fehlersuche reicht es deshalb nicht aus, lediglich festzustellen, dass die Antenne nass ist. Sinnvoller ist eine gemeinsame Betrachtung von Antennenzustand, Montage, Echoverlauf und Prozessphase. Besonders wertvoll ist dabei die Frage, ob die Messwertsprünge immer während derselben Temperatur- oder Reinigungsphase auftreten.
Die entscheidende Diagnosefrage lautet deshalb nicht: „Ist die Radarantenne nass?“, sondern: „Bleibt das tatsächliche Füllstandecho unter den auftretenden Kondensationsbedingungen eindeutig erkennbar und besitzt es ausreichend Abstand zu den Störechos im Nahbereich?“
Wie funktioniert Radar-Füllstandmessung?
Ein Radar-Füllstandsensor sendet elektromagnetische Signale in Richtung der Oberfläche des Mediums. Ein Teil der Energie wird dort reflektiert und vom Sensor wieder empfangen. Aus der ermittelten Entfernung zwischen Sensor und Mediumoberfläche wird anschließend der Füllstand berechnet.
Vereinfacht gilt Füllstand = Entfernung zum Leerpunkt − gemessene Distanz. Der Sensor empfängt dabei jedoch nicht ausschließlich das Echo der Produktoberfläche. Auch Montagestutzen, Behälterwände, Rohrleitungen, Heizschlangen, Rührwerke und weitere Einbauten können elektromagnetische Signale reflektieren.
Die eigentliche Aufgabe der Signalverarbeitung besteht deshalb nicht nur darin, ein Echo zu empfangen. Sie muss zuverlässig bestimmen, welches der vorhandenen Echos tatsächlich zur Mediumoberfläche gehört.
| Reflexionsquelle | Typisches Verhalten | Bedeutung für die Messung |
|---|---|---|
| Produktoberfläche | verändert ihre Position mit dem Füllstand | gewünschtes Messecho |
| Montagestutzen | weitgehend positionsfest | mögliches Nahbereichs-Störecho |
| Behältereinbauten | meist reproduzierbare Reflexion | können das Produktecho konkurrieren |
| Kondensattropfen | zeitlich und geometrisch veränderlich | dynamische Reflexion im Antennenbereich |
| Produktbelag | häufig dauerhaft beziehungsweise zunehmend | verändert Antennen- und Nahbereichsecho |
Eine besonders robuste Messstelle besitzt deshalb ein deutliches Produktecho und möglichst wenige konkurrierende Reflexionen. Je eindeutiger die Echoverhältnisse bereits unter normalen Bedingungen sind, desto besser kann der Sensor auch mit wechselnden Prozessbedingungen umgehen.
Warum entsteht Kondensation an der Radarantenne?
Kondensation entsteht, wenn eine feuchte Prozessatmosphäre auf eine Oberfläche trifft, deren Temperatur unterhalb des Taupunktes der vorhandenen Gas- beziehungsweise Dampfmischung liegt. Genau diese Situation tritt in geschlossenen Prozessbehältern häufig auf.
Ein heißes Medium kann beispielsweise große Mengen Wasserdampf in die Gasphase einbringen, während Behälterdeckel, Montagestutzen und Radarantenne deutlich kühler bleiben. Feuchtigkeit kondensiert dann bevorzugt auf diesen kälteren Flächen.
Besonders ausgeprägt kann der Effekt während schneller Temperaturänderungen sein. Typische Situationen sind das Befüllen eines kalten Behälters mit heißem Produkt, eine Heißwasser- oder Dampfreinigung oder eine schnelle Abkühlung nach einem Produktionsschritt.
Auch während eines längeren Stillstands können sich die thermischen Bedingungen verändern. Ein Behälter, der während der Produktion gleichmäßig warm war, kann nach dem Abschalten im oberen Bereich stark abkühlen, während Medium und Prozessatmosphäre zunächst noch warm bleiben.
Beeinflusst Prozessdampf das Radarsignal?
Radar eignet sich grundsätzlich gut für viele Anwendungen mit Dampf und hoher Luftfeuchtigkeit. Die bloße Anwesenheit von Wasserdampf bedeutet deshalb noch nicht, dass eine zuverlässige Füllstandmessung unmöglich ist.
Für die konkrete Messstelle müssen jedoch mehrere Effekte getrennt betrachtet werden. Neben der Gasphase selbst können Kondensation an der Antenne, wechselnde Tropfenbildung, Schaum auf der Mediumoberfläche, dauerhafte Produktablagerungen und Behältereinbauten die tatsächliche Echoqualität beeinflussen.
In vielen Anwendungen liegt die größte Herausforderung deshalb nicht im gleichmäßig vorhandenen Prozessdampf, sondern in den dadurch verursachten Veränderungen unmittelbar am Sensor. Besonders kritisch kann die Situation werden, wenn sich innerhalb kurzer Zeit große Kondensattropfen auf der Antennenfläche bilden.
Was bewirken Kondensattropfen auf der Antenne?
Ein gleichmäßiger dünner Feuchtigkeitsfilm verhält sich nicht zwangsläufig genauso wie einzelne größere Tropfen. Während ein gleichmäßiger Film unter Umständen nur einen relativ konstanten Einfluss ausübt, verändern einzelne Tropfen ihre Größe, Form und Position kontinuierlich.
Sie können wachsen, miteinander verschmelzen und schließlich von der Antenne ablaufen oder abtropfen. Damit verändert sich die Reflexionssituation im unmittelbaren Sensorbereich ständig.
| Zustand der Antenne | Typisches Verhalten | Mögliche Auswirkung |
|---|---|---|
| Trockene Antenne | weitgehend reproduzierbare Bedingungen | Baseline für Echoverhalten |
| Dünner Feuchtigkeitsfilm | relativ gleichmäßiger Zustand | kann je nach Anwendung unkritisch bleiben |
| Einzelne große Tropfen | wechselnde Form und Position | dynamische Nahbereichsreflexionen möglich |
| Stark wechselnde Kondensation | Signalbedingungen ändern sich fortlaufend | sporadische Messwertsprünge möglich |
| Fester Produktbelag | dauerhafte zusätzliche Reflexionsfläche | langfristige Verschlechterung der Echoqualität |
Besonders problematisch wird die Tropfenbildung, wenn das eigentliche Produktecho ohnehin nur eine geringe Reserve gegenüber vorhandenen Störechos besitzt. Dann kann bereits eine moderate Veränderung im Antennenbereich dazu führen, dass ein konkurrierendes Echo zeitweise ähnlich stark oder sogar stärker erscheint.
Kondensation und Produktbelag unterscheiden
Eine feuchte Antenne ist nicht automatisch eine verschmutzte Antenne. Temporäre Kondensation ist meist stark von Temperatur und Prozessphase abhängig. Sie kann sich bilden, verändern und nach thermischer Stabilisierung wieder vollständig verschwinden.
Ein Produktbelag verhält sich dagegen häufig dauerhaft. Spritzer, Schaumrückstände, klebrige Produkte, Kristallisation oder getrocknete Prozessreste können auf der Antennenfläche verbleiben und sich mit zunehmender Betriebszeit weiter aufbauen.
Diese Unterscheidung ist für die Diagnose entscheidend. Tritt der Fehler ausschließlich während eines bestimmten Temperaturwechsels auf und verschwindet nach dem Abkühlen oder Trocknen wieder, spricht dies stärker für Kondensation. Verschlechtert sich die Messstelle dagegen über Wochen kontinuierlich, sollte auch an einen dauerhaften Belag gedacht werden.
Eine Störechoausblendung kann geänderte Reflexionsbedingungen berücksichtigen. Sie entfernt jedoch keinen real vorhandenen Produktbelag von der Antenne.
Echoamplitude und Signalreserve richtig verstehen
Für eine zuverlässige Radar-Füllstandmessung ist nicht nur die absolute Stärke des Produktechos relevant. Entscheidend ist vor allem, wie eindeutig dieses Echo von Rauschen und konkurrierenden Reflexionen getrennt werden kann.
Vereinfacht kann dieser Abstand als Signalreserve betrachtet werden. Ist das Produktecho deutlich stärker und klarer als die vorhandenen Störechos, kann sich die Messstelle auch bei veränderten Bedingungen noch robust verhalten.
Ist die Reserve dagegen bereits im trockenen Zustand klein, können zusätzliche Reflexionen durch Kondensation, Schaum oder Behältereinbauten ausreichen, um die Echosituation zeitweise uneindeutig zu machen.
Eine geringe Signalreserve kann beispielsweise durch eine große Messdistanz, ein schwach reflektierendes Medium, ungünstige Oberflächenbedingungen, Schaum, starke Behältereinbauten, einen ungünstigen Montagestutzen oder bereits vorhandenen Antennenbelag entstehen.
Dass ein Sensor bei trockener Antenne monatelang zuverlässig arbeitet, beweist deshalb nicht automatisch, dass die Messstelle ausreichend Reserve für stark wechselnde Kondensation besitzt.
Wie Kondensation Störechos verändern kann
Feste Behältereinbauten wie Rohrleitungen, Verstrebungen oder Montagestutzen erzeugen vergleichsweise reproduzierbare Reflexionen. Diese Signale können bei der Inbetriebnahme erkannt und bei der weiteren Auswertung entsprechend berücksichtigt werden.
Kondensation ist dagegen häufig dynamisch. Zu Beginn einer Temperaturänderung können lediglich einzelne kleine Tropfen vorhanden sein. Wenige Minuten später kann sich ein deutlich stärkerer Feuchtigkeitsfilm bilden, anschließend laufen Tropfen ab und die Antenne trocknet wieder teilweise.
Die aktuelle Reflexionssituation kann deshalb erheblich von dem Zustand abweichen, unter dem zuvor eine Störechoausblendung aufgenommen wurde.
Dieses Verhalten erklärt, warum eine Messstelle lange vollkommen stabil funktionieren und nur während bestimmter Prozessphasen für einige Minuten auffällig werden kann. Nach thermischer Stabilisierung normalisiert sich die Echoverteilung wieder und der Sensor verfolgt erneut zuverlässig das richtige Produktecho.
Warum der Nahbereich besonders kritisch ist
Kondensation entsteht unmittelbar auf oder direkt vor der Radarantenne. Zusätzliche Reflexionen befinden sich dadurch im sehr kurzen Abstand zum Sensor und damit im Nahbereich der Messung.
Genau dort liegen häufig bereits weitere geometrisch bedingte Reflexionsquellen. Montagestutzen, Flanschkanten, überstehende Einschweißteile oder der Behälterdeckel können ebenfalls Nahbereichsechos erzeugen.
Treffen mehrere dieser Einflüsse zusammen, kann sich ihre Wirkung gegenseitig verstärken. Eine Antenne mit Kondensattropfen in einem langen engen Stutzen ist deshalb deutlich kritischer als dieselbe Antenne mit freier Sicht in den Behälter.
Bei sporadischen Messwertsprüngen sollte deshalb besonders geprüft werden, ob der Sensor kurzfristig ein Nahbereichsecho anstelle des tatsächlichen, weiter entfernten Produktechos verfolgt.
Montagestutzen und Kondensation gemeinsam betrachten
Der Montagestutzen ist bei einer Radar-Füllstandmessung mehr als nur eine mechanische Aufnahme. Seine Länge, sein Durchmesser und die Position der Antenne beeinflussen sowohl die elektromagnetische als auch die thermische Situation.
Ein langer metallischer Stutzen kann eigene Reflexionen erzeugen. Gleichzeitig kann dieser Bereich durch seine Verbindung zum Behälterdeckel vergleichsweise kühl bleiben und damit Kondensation begünstigen.
Sitzt die Radarantenne zusätzlich tief im Stutzen, befindet sie sich genau in diesem thermisch ungünstigen und elektromagnetisch reflektierenden Bereich.
Eine günstige Montage verwendet deshalb einen zur Sensorbauform passenden Stutzen mit geeigneter Weite und möglichst unkritischer Länge. Die Antennenposition muss den jeweiligen Herstellervorgaben entsprechen.
Eine konstruktive Optimierung des Stutzens kann in problematischen Fällen deutlich wirkungsvoller sein als eine reine Änderung der Softwareparameter.
Montageposition richtig wählen
Der Radarstrahl sollte möglichst störungsfrei auf die relevante Mediumoberfläche treffen. Der Sensor sollte deshalb weder direkt auf eine Behälterwand noch auf Rohre, Rührwerke, Heizschlangen oder andere Einbauten gerichtet werden.
Auch ein Befüllstrom ist als direkte Messrichtung ungünstig. Herabfallendes Produkt, Spritzer oder starke Oberflächenbewegung können zusätzliche Echos erzeugen und zugleich eine Verschmutzung der Antenne begünstigen.
Gerade bei Anwendungen mit wiederkehrender Kondensation lohnt sich eine möglichst störungsfreie Grundgeometrie. Je weniger feste Störechos vorhanden sind, desto größer bleibt die Signalreserve für wechselnde Prozessbedingungen.
Sensor korrekt ausrichten
Bei Flüssigkeiten mit weitgehend horizontaler Oberfläche ist eine senkrechte Ausrichtung des Sensors häufig die günstigste Ausgangssituation. Dadurch wird ein möglichst großer Anteil der Radarenergie in Richtung der Produktoberfläche gesendet.
Eine unbeabsichtigte Schrägstellung kann dagegen dazu führen, dass mehr Energie auf Behälterwand, Rohrleitungen oder andere Einbauten trifft. Das Verhältnis zwischen gewünschtem Produktecho und Störechos verschlechtert sich dadurch möglicherweise.
Ein Sensor sollte jedoch nicht allein aufgrund eines Kondensationsproblems ohne weitere Diagnose neu ausgerichtet werden. Zunächst sollte das aktuelle Echo- beziehungsweise Signalprofil untersucht werden. Erst danach lässt sich beurteilen, ob eine geänderte Ausrichtung tatsächlich einen Vorteil bringt.
Temperaturgradienten im Behälter berücksichtigen
Kondensation ist häufig kein gleichbleibender Dauerzustand, sondern tritt besonders stark während thermischer Übergangsphasen auf. Genau deshalb kann eine Messstelle während normaler Produktion völlig unauffällig sein und nur nach einer Reinigung oder während des Aufheizens Probleme zeigen.
Angenommen, ein Tank und der eingebaute Radarsensor besitzen zunächst eine Temperatur von etwa 20 °C. Anschließend wird ein Medium mit 80 °C eingefüllt. Die feuchte Gasphase erwärmt sich sehr schnell, während der massive Behälterdeckel, Montagestutzen und Sensor zunächst deutlich kälter bleiben.
Während dieser Phase kann besonders viel Wasserdampf auf den kalten Oberflächen kondensieren. Mit zunehmender Betriebszeit erwärmen sich Behälter und Sensor und die Kondensation nimmt wieder ab.
Eine Messstelle kann deshalb ausschließlich während Aufheizen, Abkühlen oder anderen schnellen Temperaturwechseln auffällig werden. Diese zeitliche Korrelation ist für die Diagnose besonders wertvoll.
Messwertsprünge systematisch diagnostizieren
Bei sporadischen Füllstandssprüngen sollte zunächst nicht sofort die Parametrierung verändert werden. Der erste Schritt besteht darin, den Fehler zeitlich möglichst genau mit dem tatsächlichen Prozesszustand zu verknüpfen.
Besonders relevant sind Füllstand, angezeigter Messwert, Prozesstemperatur, Behälterdruck, Befüll- beziehungsweise Entleerzustand und eventuelle Reinigungszyklen. Ebenso sollte dokumentiert werden, ob Rührwerke laufen und welcher Kondensationszustand an der Antenne vorliegt.
| Beobachtung | Mögliche Ursache | Sinnvolle weitere Prüfung |
|---|---|---|
| Fehler nur nach Heißreinigung | starke temporäre Kondensation | Antennenzustand und Nahbereichsecho während Reinigung prüfen |
| Fehler nur bei fast leerem Tank | schwaches weit entferntes Produktecho | Signalreserve und Störechos vergleichen |
| Fehler nur bei fast vollem Tank | Nahbereich oder Mindestabstand | Stutzen und oberes Echoverhalten untersuchen |
| Fehler bleibt auch bei trockener Antenne bestehen | Produktbelag, Montage oder Parametrierung | Antenne, Stutzen und Echoverlauf prüfen |
| Messung normalisiert sich nach Abkühlung | temperaturabhängige Kondensation wahrscheinlich | Temperatur- und Fehlertrend vergleichen |
| Echoqualität verschlechtert sich über Monate | dauerhafte Ablagerung möglich | Antenne auf Produktbelag kontrollieren |
Besonders aussagekräftig ist die Frage, ob der Fehler immer während derselben Prozessphase auftritt. Eine klare Korrelation mit Heißreinigung oder Aufheizung spricht deutlich stärker für einen Kondensationseinfluss als eine dauerhaft vorhandene Messabweichung.
Störechoausblendung richtig einsetzen
Moderne Radarsensoren können bekannte unerwünschte Reflexionen im Behälter erfassen und bei der späteren Signalauswertung berücksichtigen. Diese Funktion wird beispielsweise als Störechoausblendung beziehungsweise False Echo Suppression bezeichnet.
Besonders gut eignet sie sich für reproduzierbare Störechos von Montagestutzen, Leitern, Rohrleitungen oder anderen festen Behältereinbauten.
Bei Kondensation ist dagegen Vorsicht erforderlich. Wird eine Störechoausblendung gerade während eines extremen, temporären Kondensationszustandes aufgenommen, kann dieser Zustand anschließend als Teil der normalen Behältergeometrie behandelt werden. Das kann für den späteren trockenen Normalzustand ungünstig sein.
Umgekehrt kann eine ältere Störechoausblendung nicht mehr optimal passen, wenn sich die Messstelle dauerhaft verändert hat, etwa durch einen neuen Produktbelag oder einen Umbau.
Sinnvoll ist deshalb zunächst die mechanische und prozesstechnische Kontrolle der Messstelle. Feste Verschmutzungen sollten entfernt und Montageprobleme behoben werden. Erst danach sollte das Signalprofil unter repräsentativen Bedingungen beurteilt und gegebenenfalls eine neue Störechoausblendung durchgeführt werden.
Eine Störechoausblendung sollte eine grundsätzlich sinnvoll ausgelegte Messstelle unterstützen. Sie sollte nicht dazu verwendet werden, eine ungünstige Montage oder dauerhafte Verschmutzung lediglich softwareseitig zu verdecken.
Wann die Antenne gereinigt werden sollte
Reines Kondenswasser muss nicht zwangsläufig eine Reinigung erfordern. Wenn sich die thermischen Bedingungen verändern, kann die Antenne von selbst wieder trocknen und die ursprüngliche Echoqualität vollständig zurückkehren.
Eine Reinigung wird deutlich relevanter, wenn ein dauerhafter Produktbelag vorhanden ist, Kristalle oder feste Rückstände entstehen oder sich die Echoqualität über längere Betriebszeit zunehmend verschlechtert.
Auch eine Störreflexion, die unter trockenen Bedingungen weiterhin deutlich vorhanden ist und nach längeren Produktionsphasen stärker wird, kann auf eine feste Ablagerung hinweisen.
Bei jeder Reinigung müssen Prozesssicherheit, Werkstoffverträglichkeit, die Herstellerangaben und gegebenenfalls Ex-Schutz-Anforderungen berücksichtigt werden. Die Antennenoberfläche darf nicht mit ungeeigneten Werkzeugen mechanisch beschädigt werden.
Konstruktive Maßnahmen gegen Kondensat
Nicht jede kondensierende Anwendung erfordert sofort eine konstruktive Änderung. Wenn die Messung trotz Feuchtigkeit stabil bleibt, besteht normalerweise kein Grund, eine funktionierende Messstelle unnötig zu verändern.
Treten jedoch regelmäßig Störungen auf, sollte geprüft werden, ob der Antennen- und Nahbereich thermisch oder mechanisch verbessert werden kann. Eine günstigere Montageposition, ein kürzerer beziehungsweise geeigneter dimensionierter Montagestutzen oder die Vermeidung besonders kalter Toträume können die Situation verbessern.
Auch die passende Sensor- und Antennenausführung muss berücksichtigt werden. Bei Anwendungen mit direktem Spritzwasser oder starken Ablagerungen können zusätzliche konstruktive Anforderungen bestehen.
Eine improvisierte Abdeckung unmittelbar vor der Radarantenne ist dagegen normalerweise keine geeignete Lösung. Jedes zusätzliche Bauteil im Radarstrahl kann selbst neue Reflexionen erzeugen und damit das ursprüngliche Problem lediglich verlagern.
Praxisbeispiel: Messwert springt bei heißer Behälterreinigung
Ein Edelstahlbehälter wird kontinuierlich mit einem 80-GHz-Radarsensor überwacht. Während der normalen Produktion arbeitet die Füllstandmessung stabil. Unmittelbar nach einer Reinigung mit heißem Wasser zeigt die Auswertung jedoch für mehrere Minuten nahezu 100 % Füllstand, obwohl der Behälter tatsächlich fast leer ist.
Die Störung tritt reproduzierbar nur nach dem heißen Reinigungszyklus auf. Bei der Kontrolle des Sensors werden zahlreiche Kondensattropfen auf der Antennenfläche festgestellt.
Das Echo- beziehungsweise Signalprofil zeigt während dieser Phase eine deutlich stärkere Reflexion im Nahbereich. Das reale Echo der beinahe leeren Produktoberfläche liegt dagegen wesentlich weiter entfernt und besitzt in diesem Moment eine deutlich geringere Reserve gegenüber dem Nahbereichssignal.
Bei der mechanischen Kontrolle fällt außerdem auf, dass der Sensor relativ tief in einem langen metallischen Montagestutzen sitzt. Bereits bei trockener Antenne erzeugt dieser Stutzen ein relevantes Nahbereichsecho.
Die Ursache liegt damit nicht ausschließlich in der Kondensation. Die Tropfen verstärken eine bereits ungünstige Reflexionssituation im Nahbereich.
Der Sensor wird entsprechend den Einbauvorgaben günstiger positioniert, sodass die Antenne nicht unnötig tief innerhalb des Stutzens sitzt. Anschließend wird das Echoverhalten erneut kontrolliert und die Störechoausblendung unter repräsentativen Bedingungen angepasst.
Auch bei den folgenden Reinigungszyklen bildet sich weiterhin Kondenswasser. Das eigentliche Produktecho bleibt jedoch eindeutig erkennbar und die Füllstandanzeige stabil.
Das Beispiel zeigt, dass nicht die „nasse Antenne“ allein das Problem verursacht hat. Erst die Kombination aus Kondensation, geringem Abstand zum Sensor und einer bereits vorhandenen Stutzenreflexion führte zu den sporadischen Echo-Sprüngen.
Systematische Prüfung der Messstelle
- Dokumentieren, wann die Messabweichung tatsächlich auftritt.
- Prozesstemperatur und relevante Temperaturwechsel zeitgleich erfassen.
- Antennenbereich auf Kondensation und dauerhaften Produktbelag kontrollieren.
- Zwischen dünnem Feuchtigkeitsfilm, Tropfen und fester Verschmutzung unterscheiden.
- Montageposition des Radarsensors überprüfen.
- Sicherstellen, dass der Radarstrahl nicht direkt auf Einbauten oder Behälterwände gerichtet ist.
- Befüllströme möglichst aus dem direkten Messweg halten.
- Montagestutzen hinsichtlich Länge, Durchmesser und Innengeometrie prüfen.
- Kontrollieren, ob die Antennenposition der Herstellervorgabe entspricht.
- Echo- beziehungsweise Signalprofil des Sensors auswerten.
- Produktecho und relevante Störechos hinsichtlich ihrer Signalreserve vergleichen.
- Prüfen, ob die Fehlmessung durch eine Nahbereichsreflexion entsteht.
- Dauerhafte Verschmutzung gegebenenfalls fachgerecht entfernen.
- Störechoausblendung erst nach mechanischer und prozesstechnischer Prüfung bewerten.
- Bei dauerhaft veränderter Echosituation eine neue Störechoausblendung unter repräsentativen Bedingungen durchführen.
- Messung bei niedrigem, mittlerem und hohem Füllstand vergleichen.
- Reinigungs-, Aufheiz- und Abkühlphasen gezielt untersuchen.
- Prüfen, ob die verwendete Antennenausführung zur Anwendung passt.
- Echoqualität langfristig als Trend dokumentieren.
- Nach Änderungen mehrere vollständige Prozesszyklen beobachten.
Häufige Fehler
- Jede Kondensation als Ausschlusskriterium für Radar betrachten: Viele Radar-Füllstandsensoren funktionieren auch unter feuchten und dampfhaltigen Bedingungen zuverlässig.
- Nur die nasse Antenne betrachten: Häufig entscheidet erst die Kombination aus Kondensation, Stutzen, Einbauten und geringer Signalreserve.
- Produktbelag und Kondenswasser gleichsetzen: Ein dauerhafter Belag verhält sich anders als temporäre Feuchtigkeit.
- Störechoausblendung sofort neu einlernen: Zunächst muss geklärt werden, weshalb sich die Reflexionssituation verändert hat.
- Einen langen Montagestutzen ignorieren: Er kann sowohl zusätzliche Reflexionen als auch ungünstige thermische Bedingungen erzeugen.
- Sensor unnötig tief im Stutzen montieren: Dadurch kann der problematische Nahbereich vergrößert werden.
- Messstelle nur bei einem Füllstand bewerten: Das Verhältnis zwischen Produktecho und Störechos verändert sich mit der Messdistanz.
- Echo-Sprung mit realer Füllstandänderung verwechseln: Eine falsche Echoauswahl kann innerhalb von Sekunden einen scheinbar großen Füllstandsprung erzeugen.
- Nur während der normalen Produktion prüfen: Störungen können ausschließlich während Reinigung, Aufheizung oder Abkühlung auftreten.
- Antenne aggressiv mechanisch reinigen: Dadurch kann die Antennenoberfläche beschädigt werden.
- Improvisierte Abdeckungen vor die Antenne setzen: Zusätzliche Bauteile können selbst starke Radarreflexionen erzeugen.
- Sensor ohne Echoanalyse neu ausrichten: Eine geänderte Ausrichtung kann vorhandene Störechos sogar verstärken.
- Nur die absolute Echoamplitude betrachten: Entscheidend ist auch der Abstand des Produktechos zu konkurrierenden Reflexionen.
Passender Radar-Füllstandsensor
Für kompakte industrielle Füllstandmessungen unter anspruchsvollen Prozess- und Umgebungsbedingungen eignet sich beispielsweise die Siemens SITRANS LR100 Baureihe. Die Sensoren arbeiten mit 80-GHz-Radartechnologie und ermöglichen eine berührungslose kontinuierliche Füllstandmessung.
| Merkmal | Bedeutung für die Anwendung |
|---|---|
| 80-GHz-Radartechnologie | schmaler Messstrahl für kompakte Behältergeometrien |
| Hohe Signalempfindlichkeit | unterstützt die Echoerfassung auch unter anspruchsvollen Prozessbedingungen |
| Kompakte Bauform | für zahlreiche industrielle Behälteranwendungen geeignet |
| Bluetooth-Inbetriebnahme | drahtlose Parametrierung und Diagnose |
| SITRANS Mobile IQ App | unterstützt Inbetriebnahme und Gerätezugriff |
| Verschiedene Kommunikationsoptionen | Anpassung an unterschiedliche Automatisierungssysteme |
| Verschiedene Zulassungsoptionen | Auswahl entsprechend der jeweiligen Anwendung |
Für die hier beschriebene Anwendung ist beispielsweise der SITRANS LR110 interessant. Er eignet sich für industrielle Behälteranwendungen und bietet je nach Ausführung entsprechende Kommunikations- und Zulassungsoptionen.
Die hohe Signalempfindlichkeit moderner 80-GHz-Radarsysteme unterstützt eine zuverlässige Echoerfassung auch unter schwierigen Bedingungen. Wechselnde Kondensation oder Produktbelag im unmittelbaren Antennenbereich sollten dennoch über das verfügbare Diagnose- und Echoverhalten bewertet werden.
Weitere Radar-, hydrostatische, Ultraschall-, kapazitive und andere kontinuierliche Füllstandmesssysteme finden Sie unter Füllstandmesstechnik bei ICS Schneider.
Weitere Hinweise zu Montagestutzen, Behältergeometrie und Störechos finden Sie im Beitrag SITRANS LR Radar parametrieren: Störechos, Nahbereich und Behältergeometrie richtig einlernen.
Fazit
Kondensation auf einer Radarantenne bedeutet nicht automatisch, dass das Messprinzip für die Anwendung ungeeignet ist. Viele Radar-Füllstandsensoren können unter hoher Feuchtigkeit, Dampf und wechselnden Temperaturbedingungen zuverlässig arbeiten.
Entscheidend ist die tatsächliche Auswirkung auf das Echoverhalten. Ein dünner gleichmäßiger Feuchtigkeitsfilm kann nahezu unauffällig bleiben, während größere, wechselnde Kondensattropfen unmittelbar an der Antenne dynamische Reflexionen erzeugen können.
Besonders kritisch wird die Situation, wenn bereits weitere Störechos vorhanden sind. Lange Montagestutzen, Flanschkanten, Behältereinbauten, Rohrleitungen oder Rührwerke können die verfügbare Signalreserve zusätzlich reduzieren.
Die Montage ist deshalb ein wesentlicher Bestandteil der Lösung. Eine günstig positionierte Antenne mit freier Sicht auf die Produktoberfläche besitzt deutlich mehr Reserve gegenüber wechselnden Prozessbedingungen als ein Sensor, der tief in einem reflektierenden Stutzen sitzt.
Auch der zeitliche Zusammenhang mit dem Prozess liefert wichtige Informationen. Tritt die Störung ausschließlich unmittelbar nach Heißreinigung oder während einer schnellen Aufheizphase auf und verschwindet anschließend wieder, spricht vieles für einen Kondensationseinfluss.
Bleibt die Echoqualität dagegen auch unter trockenen Bedingungen dauerhaft verschlechtert, muss zusätzlich an Produktbelag, eine veränderte Montage oder andere dauerhaft vorhandene Reflexionsquellen gedacht werden.
Störechoausblendungen sind ein wertvolles Hilfsmittel, sollten aber erst nach einer mechanisch und prozesstechnisch sinnvollen Auslegung der Messstelle eingesetzt werden. Sie ersetzen weder eine korrekte Montage noch die Entfernung dauerhafter Verschmutzungen.
Die wichtigste Frage lautet deshalb nicht: „Befinden sich Tropfen auf der Radarantenne?“, sondern: „Bleibt das echte Füllstandecho bei allen relevanten Prozesszuständen eindeutig und mit ausreichender Signalreserve gegenüber den wechselnden Störechos erkennbar?“
FAQ: Radar-Füllstandmessung bei Kondensation
Kann ein Radar-Füllstandsensor bei Kondensation messen?
Ja. Radar eignet sich grundsätzlich gut für viele Anwendungen mit Feuchtigkeit, Dampf und Kondensation. Entscheidend ist, dass das tatsächliche Füllstandecho trotz der veränderten Bedingungen eindeutig erkannt werden kann.
Stören Wassertropfen auf einer Radarantenne?
Sie können die Reflexionsbedingungen unmittelbar an der Antenne verändern. Ob daraus tatsächlich ein Messfehler entsteht, hängt unter anderem von Tropfengröße, Antennenausführung, Messdistanz, Stärke des Produktechos und den vorhandenen Störechos ab.
Warum springt der Radarfüllstand bei Kondensation plötzlich auf 100 %?
Eine mögliche Ursache ist, dass eine starke Reflexion im Nahbereich zeitweise als relevantes Echo erkannt wird, während das tatsächliche Produktecho weiter entfernt liegt. Montagestutzen und andere Nahbereichsreflexionen können diesen Effekt zusätzlich verstärken.
Ist Prozessdampf grundsätzlich problematisch für Radar?
Nein. Radar kann in vielen dampfhaltigen Anwendungen zuverlässig messen. In der Praxis können Kondensation auf der Antenne, Schaum, Produktbelag oder Behältereinbauten für die Echoqualität relevanter sein als die reine Anwesenheit von Dampf.
Was ist eine Störechoausblendung?
Dabei werden bekannte unerwünschte Reflexionen im Behälter erfasst und bei der späteren Signalauswertung berücksichtigt. Typische Störechos entstehen beispielsweise an Montagestutzen, Rohrleitungen, Leitern oder anderen festen Einbauten.
Sollte bei Kondensation sofort eine neue Störechoausblendung durchgeführt werden?
Nicht unbedingt. Zuerst sollte geprüft werden, warum sich die Reflexionsbedingungen verändert haben. Montageprobleme und dauerhafte Antennenverschmutzungen sollten zunächst behoben werden. Danach kann die Störechoausblendung unter repräsentativen Bedingungen neu bewertet werden.
Warum ist der Montagestutzen so wichtig?
Ein langer oder ungünstig dimensionierter Montagestutzen kann selbst relevante Nahbereichsreflexionen erzeugen. Gleichzeitig kann er einen kühlen Bereich bilden, in dem Kondensation bevorzugt auftritt. Beide Effekte können sich gegenseitig verstärken.
Darf ein Radarsensor tief im Montagestutzen sitzen?
Die zulässige Einbauposition hängt vom konkreten Sensor und der Stutzengeometrie ab. Die Montage sollte den Herstellervorgaben entsprechen und unnötige Reflexionen durch den Stutzen vermeiden.
Wann sollte die Radarantenne gereinigt werden?
Eine Reinigung ist insbesondere bei dauerhaftem Produktbelag, Kristallisation oder festen Rückständen sinnvoll. Reines Kondenswasser kann unter veränderten Temperaturbedingungen häufig von selbst wieder verschwinden.
Wie erkenne ich, ob Kondensation tatsächlich die Ursache ist?
Besonders hilfreich ist eine zeitliche Korrelation. Tritt die Fehlmessung nur während Heißreinigung, Aufheizung, Abkühlung oder anderen Phasen mit starker Kondensatbildung auf und verschwindet anschließend wieder, ist ein Zusammenhang wahrscheinlich. Zusätzlich sollte das Echo- beziehungsweise Signalprofil untersucht werden.
Was bedeutet Signalreserve bei einer Radarmessung?
Vereinfacht beschreibt sie, wie eindeutig sich das tatsächliche Produktecho gegenüber Rauschen und konkurrierenden Störechos abhebt. Je größer diese Reserve ist, desto robuster bleibt die Messung bei wechselnden Prozessbedingungen.
Ist ein 80-GHz-Radar bei Kondensation besser?
80-GHz-Radarsensoren besitzen einen schmalen Radarstrahl und können dadurch Behältereinbauten häufig besser vermeiden. Eine hohe Signalempfindlichkeit ist ebenfalls hilfreich. Kondensation direkt auf der Antenne muss dennoch bei Auslegung und Diagnose berücksichtigt werden.
Kann ein Radar trotz nasser Antenne korrekt messen?
Ja. Entscheidend ist nicht allein, ob die Antenne feucht ist. Wichtig ist, ob das tatsächliche Füllstandecho weiterhin eindeutig verfolgt werden kann. Eine leichte gleichmäßige Kondensation kann unkritisch sein, während große wechselnde Tropfen unter ungünstigen Bedingungen zusätzliche Störechos erzeugen können.
