Wenn ein Drucktransmitter zur Füllstandsmessung falsche Werte liefert, liegt die Ursache häufig nicht am Sensor selbst. Sehr oft entstehen Fehlmessungen durch eine falsche hydrostatische Auslegung, eine nicht berücksichtigte Mediumsdichte, eine falsche Einbauhöhe, eine fehlerhafte Nullpunktverschiebung oder eine unpassende Skalierung in der Steuerung.
Bei der hydrostatischen Füllstandsmessung wird der Füllstand über den Druck der Flüssigkeitssäule bestimmt. Dieser Druck hängt nicht nur von der Füllhöhe ab, sondern auch von der Dichte des Mediums und von der Position des Drucktransmitters. Wird einer dieser Faktoren falsch berücksichtigt, zeigt der Transmitter zwar einen korrekten Druck, aber der daraus berechnete Füllstand ist falsch.
Dieser Beitrag erklärt, warum Drucktransmitter bei der Füllstandsmessung falsch anzeigen können, wie Einbauhöhe, Dichte, Nullpunkt, Behälterdruck und Skalierung zusammenhängen und welche typischen Fehler in Tanks, Behältern und Prozessanlagen auftreten.
Inhaltsverzeichnis
- Grundlagen: Füllstand über hydrostatischen Druck messen
- Warum die Mediumsdichte entscheidend ist
- Einbauhöhe des Drucktransmitters richtig berücksichtigen
- Nullpunkt und Nullpunktverschiebung verstehen
- Offener Behälter: einfache hydrostatische Messung
- Geschlossener Behälter: Behälterdruck berücksichtigen
- Belüftung, Entlüftung und verstopfte Referenz
- Skalierung in mbar, bar, mH₂O oder Prozent
- Temperatur, Dichteänderung und Prozessbedingungen
- Schaum, Anhaftungen und dynamische Einflüsse
- Druckmittler, Kapillare und hygienische Anwendungen
- Typische Fehler bei der Füllstandsmessung mit Drucktransmitter
- Tabelle: Fehlerbild, mögliche Ursache und Prüfschritt
- Praxisbeispiel: Tank zeigt falschen Füllstand trotz intaktem Sensor
- Welcher Drucktransmitter eignet sich?
- Fazit: Füllstandsmessung beginnt mit der richtigen Auslegung
- FAQ: Häufige Fragen zur Füllstandsmessung mit Drucktransmitter

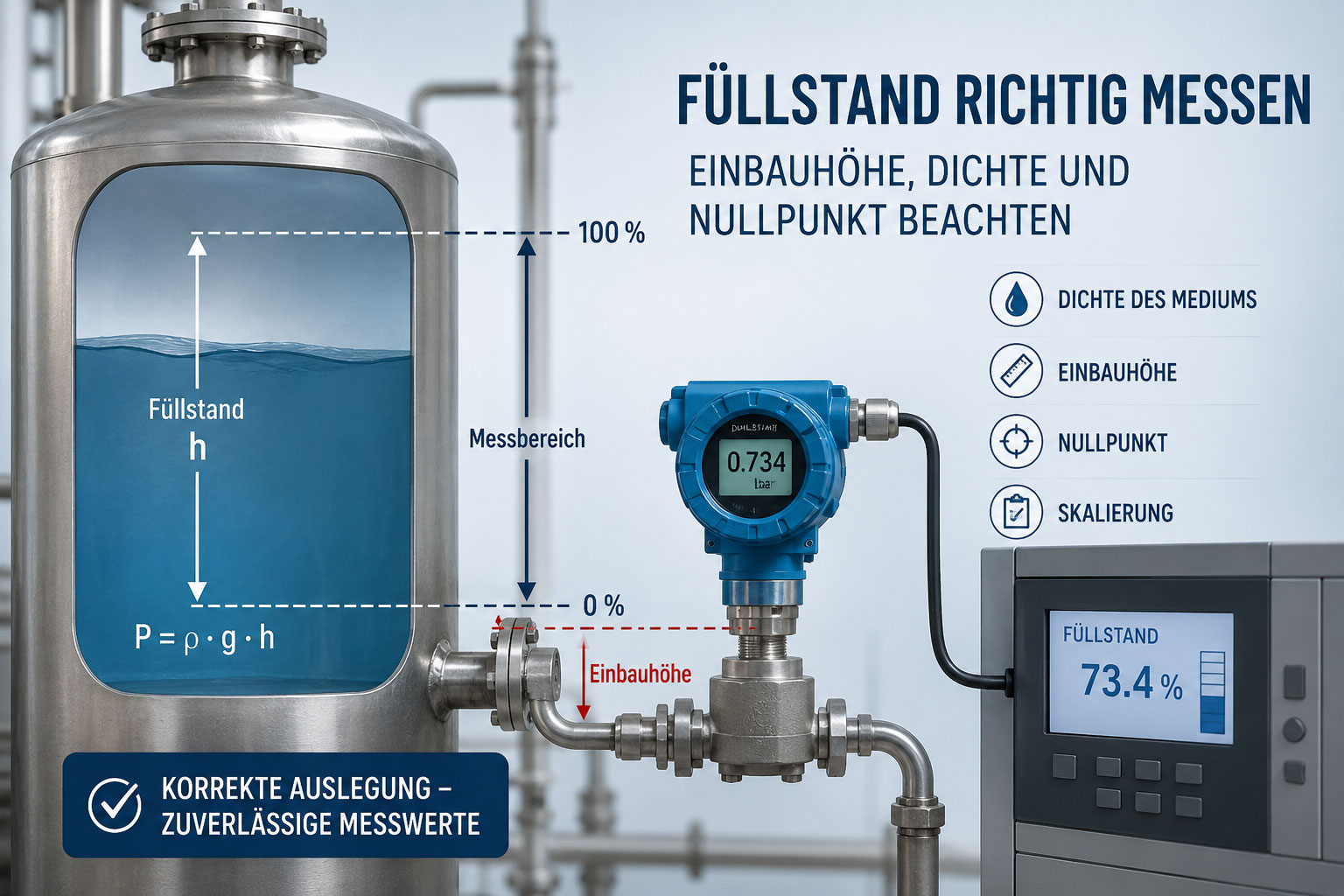

Grundlagen: Füllstand über hydrostatischen Druck messen
Bei der hydrostatischen Füllstandsmessung misst ein Drucktransmitter den Druck, der durch die Flüssigkeitssäule über dem Messpunkt entsteht. Je höher der Füllstand, desto größer ist der Druck am unteren Messpunkt des Behälters.
Der Zusammenhang ist grundsätzlich einfach: Der Druck steigt mit der Füllhöhe und mit der Dichte des Mediums. Wasser erzeugt bei gleicher Füllhöhe einen anderen Druck als Öl, Säure, Lösungsmittel oder ein Lebensmittelprodukt mit abweichender Dichte.
Der Drucktransmitter misst also nicht direkt den Füllstand, sondern den Druck. Die Umrechnung in Liter, Meter, Prozent oder Volumen erfolgt anschließend über die Skalierung im Transmitter, in der Anzeige oder in der SPS.
Wenn der angezeigte Füllstand nicht stimmt, sollte deshalb zuerst geprüft werden, ob Druckbereich, Dichte, Einbauhöhe und Skalierung korrekt zur Anwendung passen.
Warum die Mediumsdichte entscheidend ist
Die Dichte des Mediums ist einer der wichtigsten Faktoren bei der Füllstandsmessung mit Drucktransmitter. Ein dichteres Medium erzeugt bei gleicher Füllhöhe einen höheren hydrostatischen Druck als ein leichteres Medium.
Wird die Messung mit der falschen Dichte berechnet, ist der angezeigte Füllstand systematisch falsch. Besonders kritisch ist das bei Medien, deren Dichte von Temperatur, Konzentration, Rezeptur oder Prozesszustand abhängt.
Beispiel: Ein Tank wird ursprünglich für Wasser ausgelegt. Später wird ein anderes Medium mit geringerer Dichte eingefüllt. Der Druck bei gleicher Füllhöhe ist dann niedriger. Wenn die SPS weiterhin mit der Dichte von Wasser rechnet, wird der Füllstand falsch angezeigt.
Bei wechselnden Medien muss daher geprüft werden, ob eine feste Skalierung ausreicht oder ob eine Dichtekompensation beziehungsweise eine angepasste Parametrierung erforderlich ist.
Einbauhöhe des Drucktransmitters richtig berücksichtigen
Die Einbauhöhe des Drucktransmitters beeinflusst den Messwert direkt. Entscheidend ist, wo sich die Messmembran relativ zum unteren Bezugspunkt des Behälters befindet.
Wird der Transmitter am tiefsten Punkt des Tanks eingebaut, entspricht der gemessene Druck meist direkt der Flüssigkeitssäule über dem Messpunkt. Wird der Transmitter jedoch unterhalb oder oberhalb des Behälterbodens montiert, entsteht eine Nullpunktverschiebung.
Ein Transmitter, der unterhalb des Tankbodens montiert ist, misst bereits bei leerem Tank einen positiven Druck durch die Flüssigkeit in der Anschlussleitung. Ein Transmitter, der oberhalb des unteren Bezugspunkts sitzt, misst erst dann Druck, wenn der Füllstand über der Messstelle liegt.
Die Einbauhöhe muss deshalb bei der Auslegung und Skalierung berücksichtigt werden. Sonst zeigt der Tank bei leerem Zustand nicht 0 % oder bei vollem Zustand nicht 100 % an.
Nullpunkt und Nullpunktverschiebung verstehen
Der Nullpunkt beschreibt den Messwert, der bei leerem Behälter beziehungsweise beim unteren Füllstandspunkt ausgegeben werden soll. Bei einem 4–20-mA-Signal entspricht der Nullpunkt häufig 4 mA.
In der Praxis liegt der Druck bei leerem Tank jedoch nicht immer bei 0 mbar. Das hängt von Einbauhöhe, Anschlussleitung, Druckmittler, Kapillare, Dichte der Füllflüssigkeit und Behältergeometrie ab.
Eine Nullpunktverschiebung ist daher nicht automatisch ein Fehler. Sie muss nur korrekt berücksichtigt werden. Der Transmitter oder die SPS muss so eingestellt werden, dass der tatsächliche Druck bei leerem Behälter dem gewünschten Füllstandswert zugeordnet wird.
Wird der Nullpunkt falsch gesetzt, ist die gesamte Füllstandsanzeige verschoben. Dann zeigt der Tank zum Beispiel 8 % an, obwohl er leer ist, oder erreicht 100 % nicht, obwohl er voll ist.
Offener Behälter: einfache hydrostatische Messung
Bei einem offenen oder belüfteten Behälter ist die hydrostatische Füllstandsmessung vergleichsweise einfach. Der Drucktransmitter misst den Druck der Flüssigkeitssäule relativ zur Atmosphäre.
Wichtig ist, dass der Behälter tatsächlich belüftet ist. Wenn die Belüftung verstopft oder geschlossen ist, kann im Behälter ein Überdruck oder Unterdruck entstehen. Dieser zusätzliche Druck verfälscht die Füllstandsmessung.
Für offene Behälter werden häufig Relativdrucktransmitter eingesetzt. Der Transmitter vergleicht den Prozessdruck mit dem atmosphärischen Druck. Dadurch wird nur die Flüssigkeitssäule bewertet.
Typische Anwendungen sind Wassertanks, offene Prozessbehälter, Vorratsbehälter, einfache Lagertanks oder Behälter in der Wasser- und Abwassertechnik.
Geschlossener Behälter: Behälterdruck berücksichtigen
Bei geschlossenen oder druckbeaufschlagten Behältern reicht ein einfacher Relativdrucktransmitter am Boden oft nicht aus. Der Transmitter misst dann nicht nur den hydrostatischen Druck der Flüssigkeitssäule, sondern zusätzlich den Gas- oder Dampfdruck über dem Medium.
Wenn dieser Behälterdruck schwankt, ändert sich der Messwert, obwohl sich der Füllstand nicht verändert hat. Die Anzeige wird dadurch unplausibel.
In solchen Anwendungen wird häufig eine Differenzdruckmessung eingesetzt. Die Hochdruckseite misst den Druck am unteren Behälteranschluss, die Niederdruckseite erfasst den Druck im Gasraum. Die Differenz entspricht dann der Flüssigkeitssäule.
Bei geschlossenen Behältern müssen außerdem Kondensat, Kapillaren, Druckmittler, Temperaturunterschiede und Dichte der Füllflüssigkeit berücksichtigt werden. Gerade hier entstehen viele Fehler durch falsche Auslegung.
Belüftung, Entlüftung und verstopfte Referenz
Bei Relativdrucktransmittern ist die Referenz zur Atmosphäre wichtig. Wenn die Referenzöffnung, Entlüftung oder Kabelbelüftung verstopft ist, kann der Transmitter den atmosphärischen Druck nicht korrekt ausgleichen.
Das kann zu schleichenden Messabweichungen führen. Besonders in feuchten, verschmutzten oder aggressiven Umgebungen können Belüftungselemente blockieren oder durch Kondensat beeinflusst werden.
Auch der Behälter selbst muss bei offenen Anwendungen ausreichend belüftet sein. Eine blockierte Tankentlüftung kann Überdruck oder Unterdruck erzeugen und damit die Füllstandsanzeige verfälschen.
Wenn die Füllstandsanzeige langsam driftet oder bei Wetter- und Temperaturwechseln unplausibel reagiert, sollte die Belüftung gezielt geprüft werden.
Skalierung in mbar, bar, mH₂O oder Prozent
Ein häufiger Fehler entsteht bei der Skalierung. Der Drucktransmitter liefert zum Beispiel 4–20 mA für einen bestimmten Druckbereich. Die SPS muss dieses Signal anschließend korrekt in Füllstand, Meter, Liter oder Prozent umrechnen.
Bei Wasser wird häufig mit mH₂O gearbeitet. Ein Meter Wassersäule entspricht ungefähr 100 mbar. Bei anderen Medien gilt dieser Zusammenhang jedoch nicht direkt, weil die Dichte abweicht.
Wenn ein Transmitter auf 0…400 mbar ausgelegt ist, bedeutet das bei Wasser etwa 0…4 m Füllhöhe. Bei einem Medium mit anderer Dichte entspricht derselbe Druck jedoch einer anderen Füllhöhe.
Deshalb müssen Einheit, Messbereich und Dichte zusammenpassen. Fehler entstehen häufig, wenn bar, mbar, kPa, mH₂O, Prozent und Liter in verschiedenen Systemen unterschiedlich skaliert werden.
Temperatur, Dichteänderung und Prozessbedingungen
Temperaturänderungen können die Füllstandsmessung beeinflussen. Zum einen kann sich die Dichte des Mediums ändern. Zum anderen können Druckmittler, Kapillaren und Füllflüssigkeiten temperaturabhängige Effekte verursachen.
Bei vielen Standardanwendungen ist der Einfluss gering. Bei heißen Medien, großen Temperaturbereichen, sehr genauen Messungen oder langen Kapillaren kann er jedoch relevant werden.
Auch Prozessbedingungen wie Rühren, Befüllen, Entleeren, Strömung, Schaumbildung oder Druckschwankungen können die Messung beeinflussen. Der Druck am Messpunkt ist dann nicht immer identisch mit dem ruhenden hydrostatischen Druck.
Für stabile Messwerte sollte der Messpunkt so gewählt werden, dass direkte Strömung, Pumpeneinfluss, Turbulenzen und mechanische Belastungen möglichst gering sind.
Schaum, Anhaftungen und dynamische Einflüsse
Schaum auf der Flüssigkeitsoberfläche beeinflusst die hydrostatische Druckmessung meist weniger stark als optische oder radarbasierte Verfahren, weil der Druck hauptsächlich durch die Flüssigkeitssäule entsteht. Trotzdem kann Schaum ein Hinweis auf einen unruhigen Prozess sein.
Anhaftungen am Prozessanschluss oder vor der Messmembran können dagegen problematisch werden. Wenn sich Medium, Ablagerungen oder Kristalle vor der Membran sammeln, kann der Druck nicht mehr korrekt übertragen werden.
Bei pastösen, klebrigen, kristallisierenden oder hygienisch sensiblen Medien sind frontbündige Anschlüsse, Druckmittler oder geeignete hygienische Prozessanschlüsse oft sinnvoll.
Dynamische Einflüsse wie Rührwerke, Pumpen, Befüllstrahlen oder schnelle Ventilschaltungen können Druckschwankungen verursachen. In solchen Fällen kann eine geeignete Dämpfung oder Signalfilterung helfen, ohne echte Füllstandsänderungen zu verdecken.
Druckmittler, Kapillare und hygienische Anwendungen
Druckmittler werden eingesetzt, wenn der Drucktransmitter nicht direkt mit dem Medium in Kontakt kommen soll oder darf. Das ist häufig bei aggressiven, heißen, viskosen, kristallisierenden oder hygienischen Medien der Fall.
Ein Druckmittler überträgt den Prozessdruck über eine Membran und eine Füllflüssigkeit auf den Sensor. Bei Kapillarsystemen kann der Transmitter entfernt vom Prozess montiert werden.
Diese Bauweise bietet viele Vorteile, bringt aber zusätzliche Einflüsse mit sich. Füllflüssigkeit, Kapillarlänge, Einbauhöhe, Temperaturunterschiede und Dichte der Füllflüssigkeit können Nullpunkt und Messverhalten beeinflussen.
Gerade bei Füllstandsmessungen mit Druckmittler oder Kapillare muss die Auslegung sorgfältig erfolgen. Eine einfache Standardskalierung reicht hier oft nicht aus.
Typische Fehler bei der Füllstandsmessung mit Drucktransmitter
Ein häufiger Fehler ist die Annahme, dass ein Druckwert direkt einem Füllstand entspricht. Das stimmt nur, wenn Dichte, Einbauhöhe, Behälterdruck und Skalierung korrekt berücksichtigt wurden.
Ein weiterer Fehler ist die Verwendung eines Relativdrucktransmitters an einem geschlossenen, druckbeaufschlagten Behälter. Dann wird der Gasraumdruck mitgemessen und der Füllstand erscheint falsch.
Auch falsche Einheiten führen zu Problemen. Wenn ein Messbereich in mbar ausgelegt, in der SPS aber als mH₂O oder Prozent falsch skaliert wird, entstehen systematische Abweichungen.
Weitere typische Fehler sind falscher Nullabgleich, verstopfte Belüftung, nicht berücksichtigte Dichteänderung, ungünstige Messstelle, Anhaftungen an der Membran oder falsch ausgelegte Druckmittlersysteme.
Tabelle: Fehlerbild, mögliche Ursache und Prüfschritt
| Fehlerbild | Mögliche Ursache | Nächster Prüfschritt |
|---|---|---|
| Tank zeigt nicht 0 % bei leerem Behälter | Nullpunkt falsch, Transmitter unterhalb des Bezugspunkts montiert oder Restdruck vorhanden | Einbauhöhe und Nullpunkt prüfen |
| Tank erreicht nicht 100 % | Messbereich, Dichte oder Skalierung falsch eingestellt | Druckbereich und SPS-Skalierung kontrollieren |
| Anzeige ist proportional falsch | Falsche Mediumsdichte verwendet | Dichte prüfen und Umrechnung anpassen |
| Anzeige schwankt bei geschlossenem Behälter | Gasraumdruck wird mitgemessen | Differenzdruckmessung oder Druckkompensation prüfen |
| Anzeige driftet langsam | Belüftung verstopft, Temperaturänderung oder Druckmittlereinfluss | Referenz, Entlüftung und Prozessbedingungen prüfen |
| Messwert springt beim Rühren oder Befüllen | Turbulenzen, dynamischer Druck oder ungünstiger Messpunkt | Messstelle und Dämpfung prüfen |
| Messwert reagiert träge | Druckmittler, Kapillare, Verstopfung oder viskoses Medium | Prozessanschluss und Druckübertragung prüfen |
| Messwert bleibt konstant | Membran blockiert, Anschluss verstopft oder Transmitter falsch skaliert | Prozessanschluss und Ausgangssignal prüfen |
Praxisbeispiel: Tank zeigt falschen Füllstand trotz intaktem Sensor
In einem Prozessbehälter wird der Füllstand über einen Drucktransmitter am unteren Tankanschluss gemessen. Die Anzeige in der SPS zeigt jedoch bei leerem Tank noch etwa 12 % an. Bei vollem Tank werden nur rund 92 % erreicht. Der Transmitter wird zunächst als defekt vermutet.
Bei der Prüfung zeigt sich, dass der Drucktransmitter selbst korrekt arbeitet. Das 4–20-mA-Signal entspricht dem gemessenen Druck. Der Fehler liegt in der Auslegung: Der Transmitter wurde unterhalb des Tankbodens montiert, die dadurch entstehende Flüssigkeitssäule in der Anschlussleitung wurde aber bei der Nullpunktberechnung nicht berücksichtigt.
Zusätzlich wurde in der SPS mit der Dichte von Wasser gerechnet, obwohl das Medium eine geringere Dichte besitzt. Dadurch ist nicht nur der Nullpunkt verschoben, sondern auch die Steigung der Füllstandsanzeige falsch.
Nach Korrektur von Nullpunkt, Einbauhöhe und Dichte wird die Skalierung angepasst. Die Anzeige zeigt nun bei leerem Tank 0 % und bei vollem Tank den korrekten Wert. Der Sensor musste nicht ausgetauscht werden.
Welcher Drucktransmitter eignet sich?
Für hydrostatische Füllstandsmessungen eignen sich Drucktransmitter mit passendem Messbereich, ausreichender Genauigkeit, geeigneter Prozessanbindung und medienverträglichen Werkstoffen. Der Messbereich sollte zur maximalen Füllhöhe und Dichte des Mediums passen.
Bei offenen Tanks werden häufig Relativdrucktransmitter eingesetzt. Bei geschlossenen oder druckbeaufschlagten Behältern ist oft ein Differenzdrucktransmitter erforderlich, um den Gasraumdruck zu kompensieren.
Bei aggressiven, heißen, viskosen, kristallisierenden oder hygienischen Medien können frontbündige Prozessanschlüsse, Druckmittler oder hygienische Anschlüsse notwendig sein. Auch Temperatur, Reinigung, Sterilisation und Werkstoffverträglichkeit müssen berücksichtigt werden.
Entscheidend ist, dass der Transmitter nicht nur zum Druckbereich passt, sondern zur gesamten Messaufgabe: Behälterart, Medium, Dichte, Einbauhöhe, Prozessbedingungen, Signalart und gewünschter Anzeige in Prozent, Volumen oder Füllhöhe.
Fazit: Füllstandsmessung beginnt mit der richtigen Auslegung
Wenn ein Drucktransmitter bei der Füllstandsmessung falsch misst, ist der Sensor häufig nicht die eigentliche Ursache. Sehr oft liegen die Fehler in Dichteannahme, Einbauhöhe, Nullpunkt, Behälterdruck oder Skalierung.
Die hydrostatische Messung ist zuverlässig, wenn der Druck korrekt in Füllstand umgerechnet wird. Dafür müssen Mediumsdichte, maximaler Füllstand, Montageposition, Behälterart und Prozessbedingungen bekannt sein.
Wer diese Faktoren sauber berücksichtigt, vermeidet Fehlanzeigen, unnötige Sensortausche und falsche Prozessentscheidungen. Besonders bei geschlossenen Behältern, wechselnden Medien oder Druckmittlersystemen sollte die Auslegung sorgfältig geprüft werden.
FAQ: Häufige Fragen zur Füllstandsmessung mit Drucktransmitter
Wie misst ein Drucktransmitter den Füllstand?
Er misst den hydrostatischen Druck der Flüssigkeitssäule über dem Messpunkt. Aus Druck, Dichte und Einbauhöhe wird der Füllstand berechnet.
Warum zeigt mein Füllstandstransmitter falsch an?
Häufige Ursachen sind falsche Dichte, falscher Nullpunkt, nicht berücksichtigte Einbauhöhe, falsche SPS-Skalierung, Behälterdruck oder eine ungeeignete Messstelle.
Welche Rolle spielt die Dichte?
Die Dichte bestimmt, welcher Druck bei einer bestimmten Füllhöhe entsteht. Bei falscher Dichteberechnung wird der angezeigte Füllstand proportional falsch.
Was bedeutet Nullpunktverschiebung?
Eine Nullpunktverschiebung entsteht, wenn der Druck bei leerem Behälter nicht 0 mbar beträgt, zum Beispiel durch Montage unterhalb des Tankbodens oder durch gefüllte Anschlussleitungen.
Kann ein Relativdrucktransmitter an einem geschlossenen Tank verwendet werden?
Nur wenn der Gasraumdruck konstant oder separat berücksichtigt wird. Bei schwankendem Behälterdruck ist meist eine Differenzdruckmessung erforderlich.
Warum zeigt der Tank nicht 0 % an, obwohl er leer ist?
Der Nullpunkt kann falsch gesetzt sein, der Transmitter kann unterhalb des Bezugspunkts montiert sein oder es kann Restdruck beziehungsweise eine Flüssigkeitssäule in der Anschlussleitung vorhanden sein.
Warum erreicht die Anzeige nicht 100 %?
Mögliche Ursachen sind falscher Messbereich, falsche Dichte, fehlerhafte Skalierung oder ein nicht korrekt berücksichtigter oberer Füllstandspunkt.
Was ist bei Druckmittlern zu beachten?
Druckmittler und Kapillaren können Nullpunkt, Ansprechzeit und Temperaturverhalten beeinflussen. Sie müssen passend zur Anwendung ausgelegt werden.
Welche Einheit ist für Füllstandsmessung sinnvoll?
Je nach Anwendung werden mbar, bar, kPa, mH₂O, Prozent, Meter oder Liter verwendet. Wichtig ist, dass Druckbereich, Dichte und Skalierung zusammenpassen.
Beeinflusst Temperatur die Füllstandsmessung?
Ja, Temperatur kann die Mediumsdichte verändern und bei Druckmittlersystemen zusätzliche Effekte verursachen. Bei hohen Genauigkeitsanforderungen sollte dies berücksichtigt werden.
Was tun bei schwankenden Füllstandswerten?
Messstelle, Belüftung, Rührwerke, Pumpeneinflüsse, Behälterdruck, Dämpfung und elektrische Signalverarbeitung sollten geprüft werden.
Wann ist ein Differenzdrucktransmitter notwendig?
Ein Differenzdrucktransmitter ist meist notwendig, wenn der Füllstand in einem geschlossenen oder druckbeaufschlagten Behälter gemessen werden soll und der Gasraumdruck schwanken kann.
