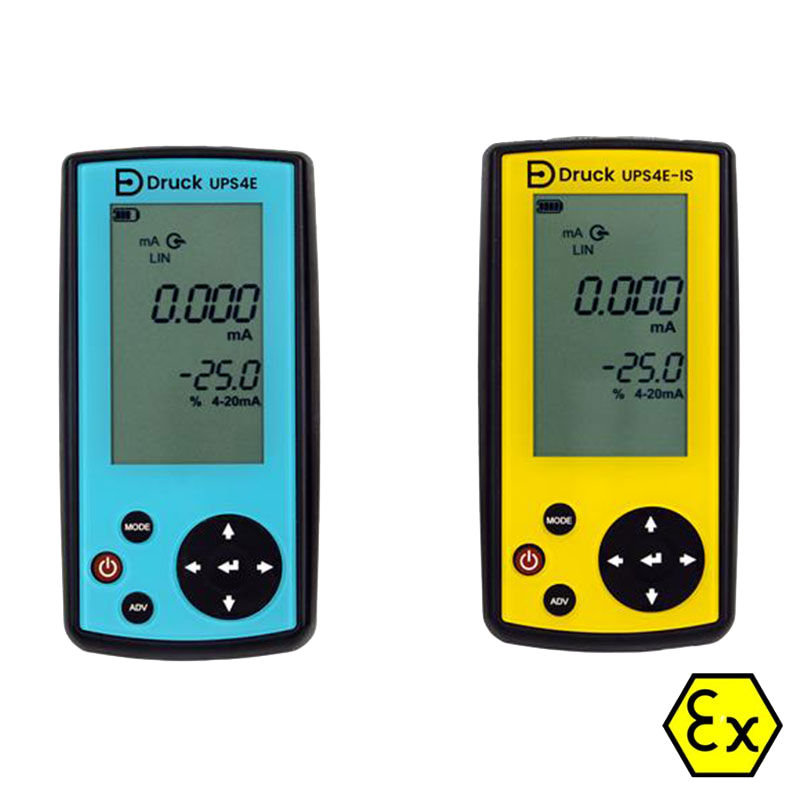

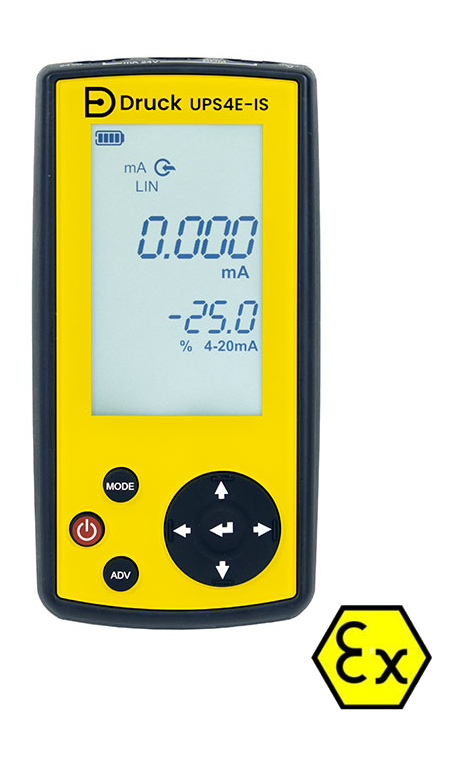

UPS4E ist ein robustes und äußerst kompaktes Schleifenkalibriergerät, das für die Einhandbedienung konzipiert ,wurde. Es ist ein unverzichtbares Werkzeug zum Testen und Versorgen von mA-Steuerungsschleifen und mA-Geräten in der Prozessautomatisierung. Ideal für die Wartung von Messgeräten – mit gut ablesbarem Display und einfach zu bedienenden Funktionen wie Step-, Span- und Ventilprüfung, die Zeit sparen.

UPS4E nutzt modernste elektrische Kalibriertechnologie, um ein zuverlässiges und kosteneffizientes Kalibriergerät für Stromschleifen bereitzustellen.

Allgemeine technische Daten
Interner Speicher 100.000 Datenpunkte (Datenlogging)
Betriebstemperatur -10 bis 50 °C
Lagertemperatur -20 bis 70 °C
Schutzart IP54: Schutz gegen Staub und Spritzwasser
Relative Luftfeuchtigkeit 0 bis 90 % rF, nicht kondensierend
Stoß/Vibration MIL-PRF-28800F Klasse 2
EMV EN 61326-2-03
Elektrische Sicherheit EN 61010-1:2010, EN 61010-2-030:2012
Gehäusematerial Hochfestes ABS
Hoher Schleifenwiderstand Primäranzeige blinkt bei Fehler
Messwert außerhalb Bereich Anzeige “—” blinkend
Zulassungen CE-Kennzeichnung
Display 72 × 42,5 mm, individuell segmentiertes Display
Abmessungen (L × B × H) 145 mm × 73 mm × 25 mm
Gewicht 300 g inkl. Batterien
Stromversorgung 4 × 1,5 V AA-Alkalibatterien
Batterielebensdauer Bis zu 72 h (Messmodus), bis zu 18 h bei 12 mA Schleifenstrom
Automatische Abschaltung Nach 10 Minuten ohne Tastendruck (abschaltbar)
Batteriestatus Symbol mit 4 Segmenten
Elektrische Anschlüsse 2 vergoldete 4 mm Buchsen
HART-Widerstand Optionaler 250 Ohm Schleifenwiderstand
Konnektivität

USB-C zur Datenübertragung und Firmware-Updates

Variante für sichere Bereiche: Das Gerät kann über jeden handelsüblichen, zertifizierten USB-Adapter mit Strom versorgt werden.

Die Evolution des DRUCK UPS Stromschleifen-Kalibrators

DRUCK UPS-2

ups II

DRUCK UPS-3

ups III

DRUCK UPS-4E

ups IIII

Display

Das grafikfähige Display ist kontraststark mit Hintergrundbeleuchtung und zeigt die Hauptmessung sowie den %-Wert des Skalenendwertes an.

0 bis 24 mA – Messen oder Simulieren

Interne 24V-Schleifenspannung im Mess- und Simulationsmodus – ideal bei Anlagenstillständen.

  • Im Simulationsmodus wird der Strom aktiv durch das Gerät geregelt.
  • Im Messmodus wird der Strom vom angeschlossenen Gerät bestimmt.

Gleichzeitige %-Anzeige

Anzeige von mA und Prozentwert bezogen auf 4–20 mA oder 0–20 mA.

Step-, Span- und Ventilprüfung

Schnelles Durchlaufen von Linearitätstests und Null-/Spanneneinstellung. Ventilmodus erlaubt Sitzprüfung und Stellantrieb-Einstellung.

Modus 0% 25% 50% 75% 100%
4–20 mA linear 4 8 12 16 20
0–20 mA linear 0 5 10 15 20
4–20 mA Durchfluss 4 5 8 13 20
0–20 mA Durchfluss 0 1,25 5 11,25 20
4–20 mA Span-Check 4       20
0–20 mA Span-Check 0       20
4–20 mA Ventil 3,8,4,4.2   12   19, 20, 21
0–20 mA Ventil 0, 0,2   10   19, 20, 21

Auto-Step und Rampe

Einstellbare Step-/Ramprate (1–599 Sekunden) für Einhandprüfung von Schleifen, Ventile und Stellverhalten.

Messbereiche & Genauigkeit

Funktion Bereich Auflösung Genauigkeit (1 Jahr)
% vom Messwert + Zähler
mA-Ausgabe mit externer Schleifenspannung 20 mA 0,001 ±0,01 % v. Mw. + 1 Digit
  24 mA 0,001 ±0,01 % v. Mw. + 2 Digit
mA-Messung mit externer Schleifenspannung ±20 mA 0,001 ±0,01 % v. Mw. + 1 Digit
  ±24 mA 0,001 ±0,01 % v. Mw. + 2 Digit
mA-Ausgabe mit interner Schleifenspannung 20 mA 0,001 ±0,01 % v. Mw. + 1 Digit
  24 mA 0,001 ±0,01 % v. Mw. + 2 Digit
mA-Messung mit interner Schleifenspannung 20 mA 0,001 ±0,01 % v. Mw. + 1 Digit
  24 mA 0,001 ±0,01 % v. Mw. + 2 Digit
Spannungsausgabe ±20 V 0,001 ±0,01 % v. Mw. + 2 Digit
Spannungsmessung ±30 V 0,001 ±0,01 % v. Mw. + 2 Digit

(1) Genauigkeit beinhaltet Temperatureinflüsse im Bereich von 10 °C bis 30 °C (50 °F bis 86 °F).
Für die Nutzung außerhalb dieses Temperaturbereichs addieren Sie 0,003 %/°C (0,015 %/°F).

“Fast Set”-Ausgang

Werteinstellung auf 0,001 mA genau. Ideal für Alarmtests.

30 VDC Messfunktion

Für Schleifen-Diagnose und Wartung spannungsgesteuerter Geräte.

Datenlogging

Über 100.000 Datenpunkte speicherbar. Aktivierung und Intervallwahl über Display. Export auf PC möglich.

Zusätzliche Informationen:

  • Standard-AA-Batterien
  • Unterstützt Einschaltstrom bis 40 mA für 500 ms
  • Batteriezustandsanzeige
  • Informationsbildschirm: Seriennummer, Softwareversion, Kalibrierdatum
  • PIN-geschützte Kalibrierung und Updates
