Typische Anwendungen des UPS4E

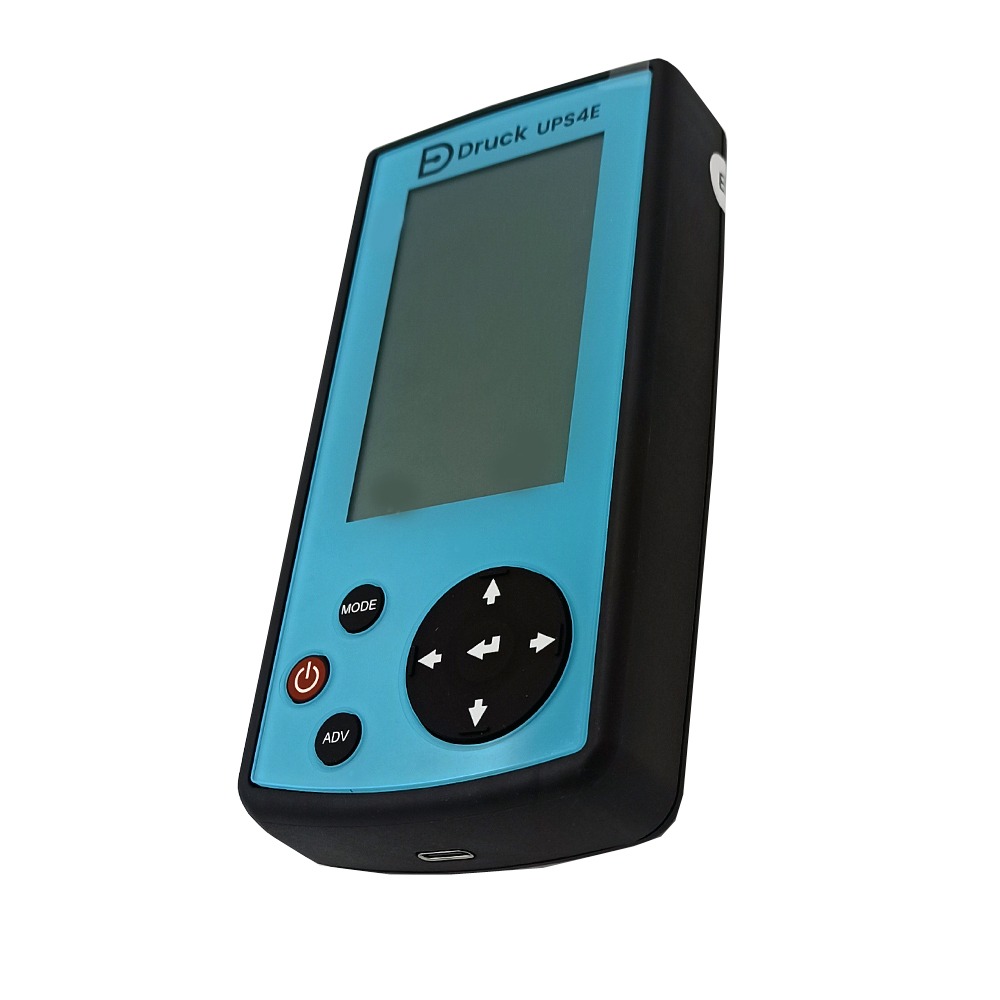

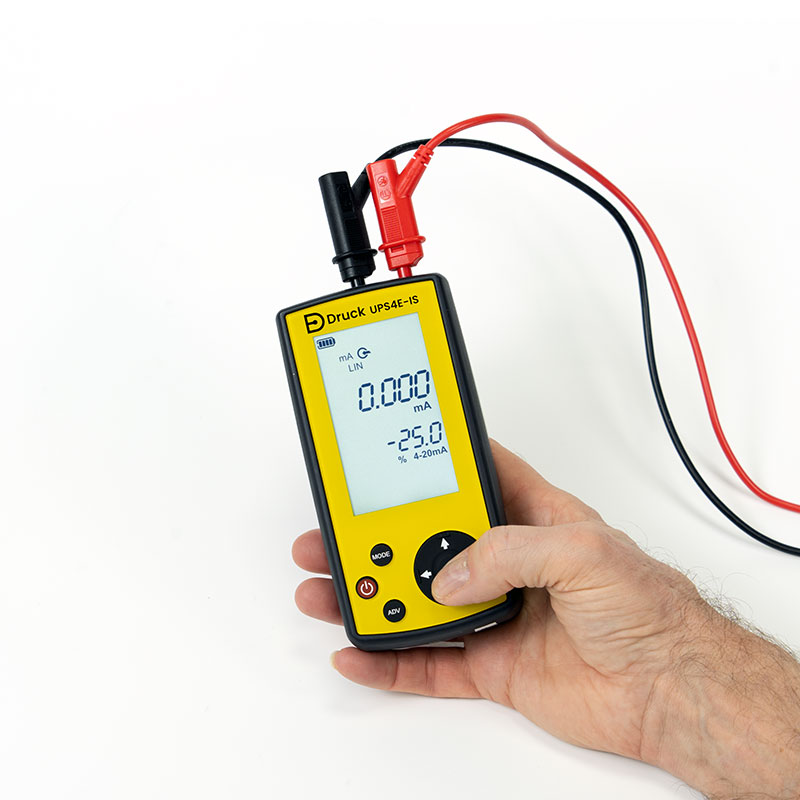

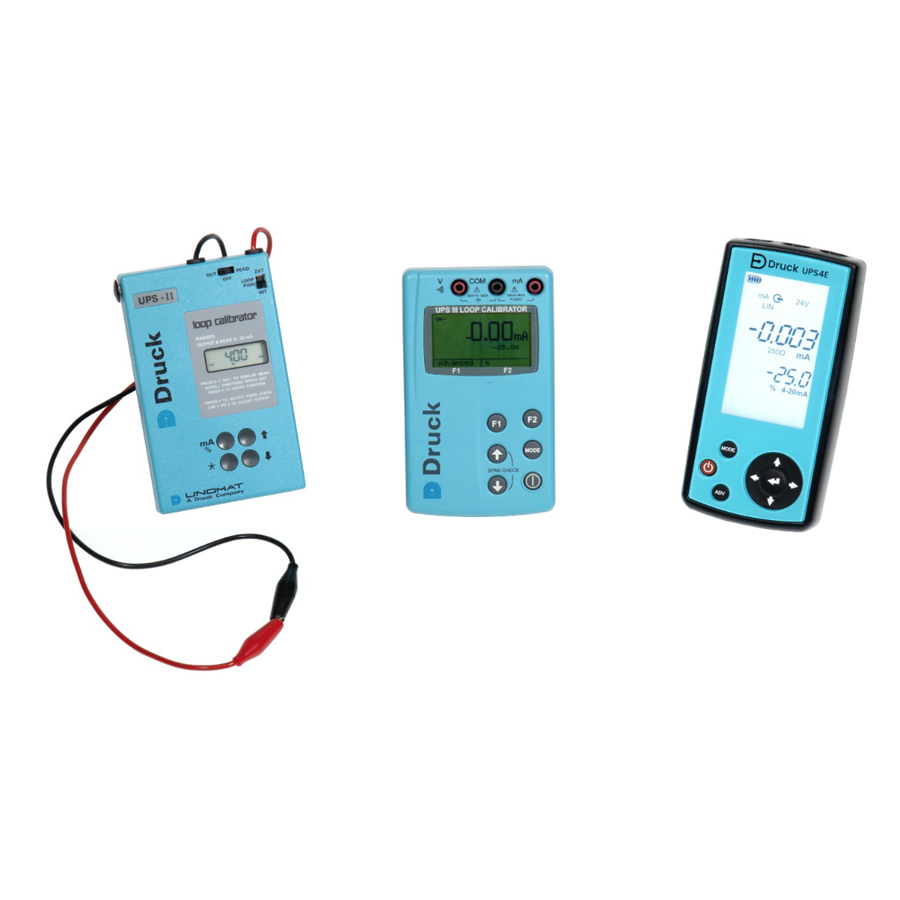

Der UPS4E Stromschleifenkalibrator wurde speziell für die Prüfung, Kalibrierung und Fehlersuche an 4–20-mA-Stromschleifen entwickelt. Das kompakte Handgerät unterstützt Instandhalter, Servicetechniker und Automatisierungsingenieure bei der schnellen Diagnose von Messkreisen in Industrieanlagen.
Typische Einsatzbereiche sind die Überprüfung von Drucktransmittern, Temperaturtransmittern, Füllstandsensoren, Durchflussmessgeräten, SPS-Analogeingängen und Stellventilen. Durch die Kombination aus Messung, Simulation und Schleifenversorgung lassen sich viele Prüfaufgaben direkt vor Ort durchführen.
- Prüfung von 4–20-mA- und 0–20-mA-Stromschleifen
- Kalibrierung von Messumformern und Sensoren
- Simulation von Prozesssignalen für SPS- und Leitsystemtests
- Überprüfung von Stellventilen und Regelkreisen
- Fehlersuche bei Signalabweichungen und Verdrahtungsproblemen
- Dokumentation von Messwerten im Serviceeinsatz
Funktionen und Vorteile

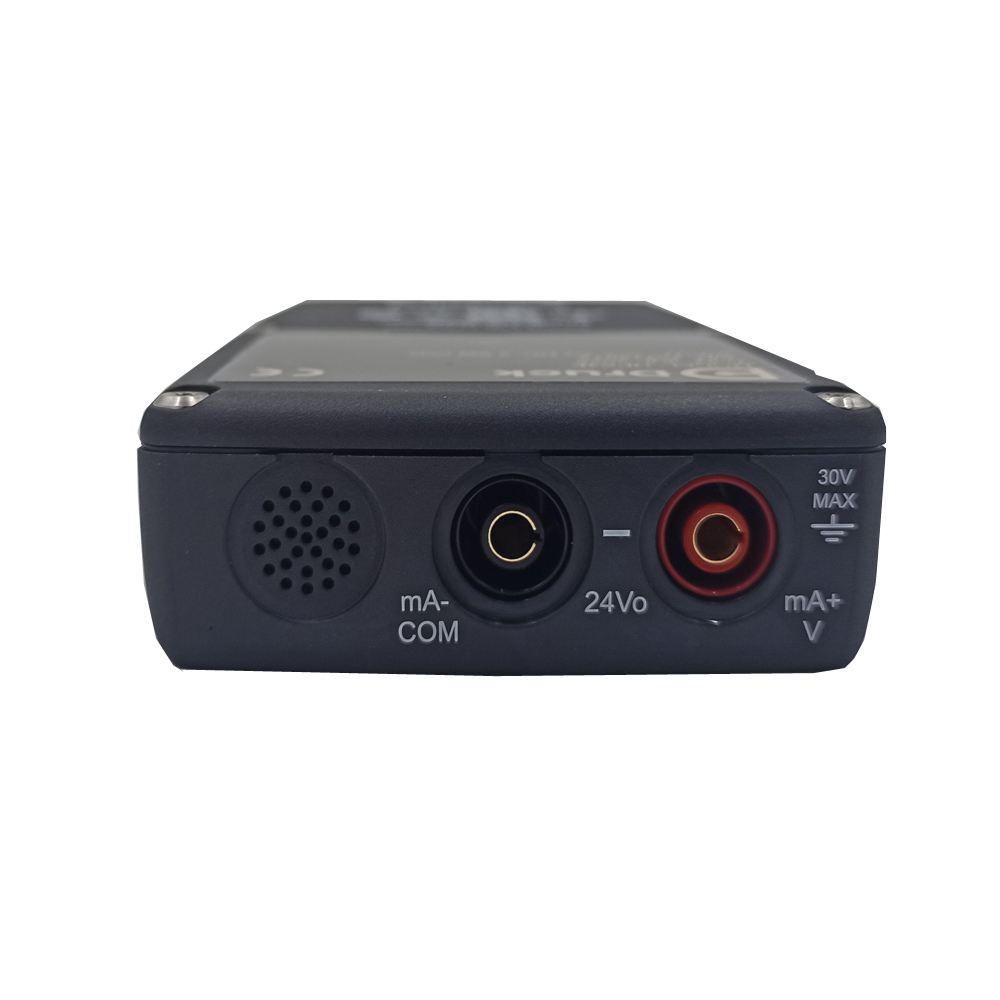

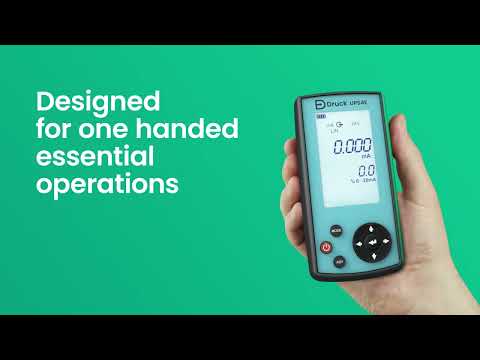

Der UPS4E vereint mehrere Prüfgeräte in einem kompakten Handinstrument. Neben der präzisen Messung von Stromsignalen kann das Gerät auch definierte mA-Werte ausgeben und damit einen Messumformer simulieren. Die integrierte 24-V-Schleifenversorgung ermöglicht Prüfungen auch ohne externe Spannungsquelle.

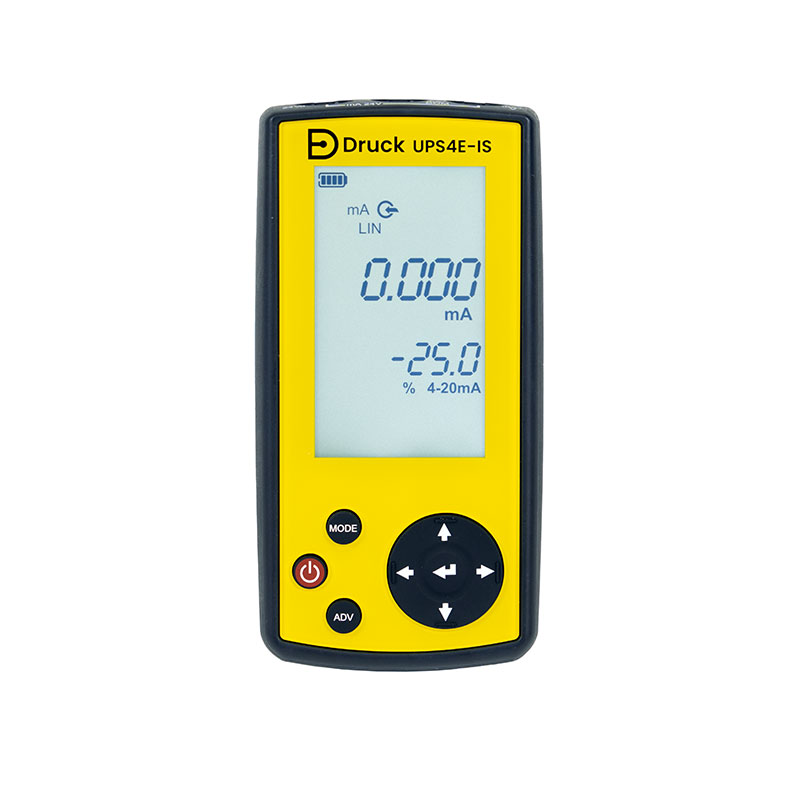

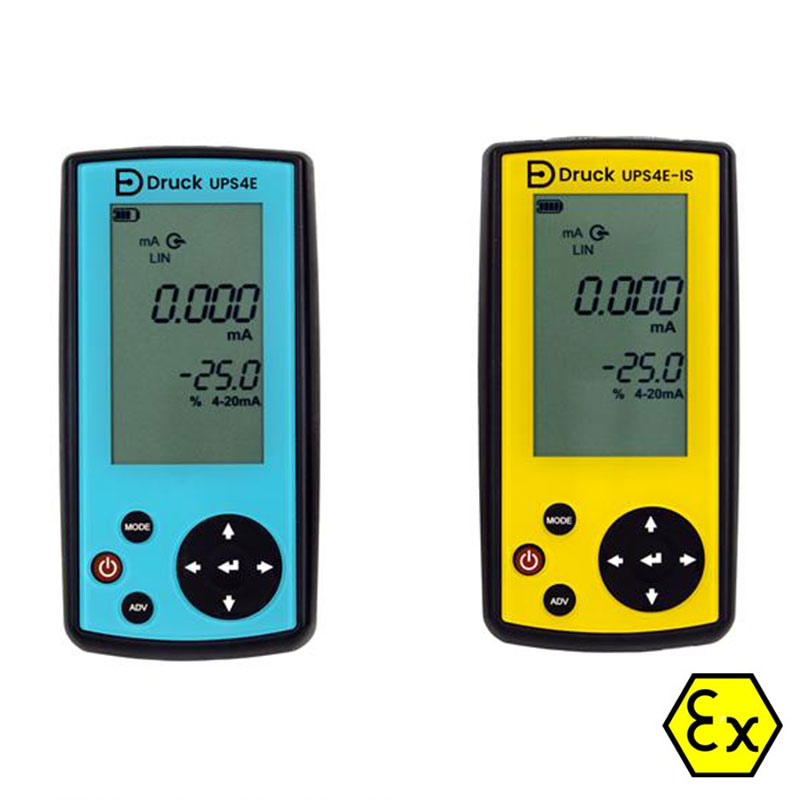

Das grafikfähige Display zeigt Stromwerte und Prozentwerte gleichzeitig an. Dadurch lassen sich Signale schnell überprüfen und mit den erwarteten Prozesswerten vergleichen. Für wiederkehrende Prüfungen stehen automatische Step-, Span- und Rampenfunktionen zur Verfügung.
- Messen, Simulieren und Ausgeben von 0 bis 24 mA
- Interne 24-V-Schleifenversorgung
- Anzeige von mA-Wert und Prozentwert gleichzeitig
- Step-Funktion für automatische Prüfschritte
- Rampenfunktion zur Simulation von Signalverläufen
- Ventiltestfunktionen für Stellglieder
- Datenlogger mit bis zu 100.000 Messwerten
- Hohe Genauigkeit bei kompakter Bauform
HART-Kommunikation und Diagnose
Für die Fehlersuche und Inbetriebnahme moderner Messstellen verfügt der UPS4E über einen integrierten 250-Ω-Widerstand zur Unterstützung der HART-Kommunikation. Dadurch kann in vielen Fällen auf zusätzliche externe Widerstände verzichtet werden.
Zusätzlich lassen sich Gleichspannungen bis ±30 V DC messen. Dies erleichtert die Diagnose von Versorgungsproblemen, Verdrahtungsfehlern oder Signalstörungen innerhalb einer Stromschleife. Servicetechniker können Fehler dadurch schneller eingrenzen und Ausfallzeiten reduzieren.
- Integrierter 250-Ω-HART-Widerstand
- Spannungsmessung bis ±30 V DC
- Schnelle Fehlersuche an Stromschleifen
- Überprüfung von Versorgungsspannungen
- Ideal für Wartung, Service und Inbetriebnahme
Technische Highlights
| Merkmal | Wert |
|---|---|
| Mess- und Ausgangsbereich | 0 bis 24 mA |
| Auflösung | 0,001 mA |
| Genauigkeit | ±0,01 % vom Messwert + 1 Digit |
| Interne Schleifenversorgung | 24 V DC |
| Spannungsmessung | ±30 V DC |
| Datenlogger | Bis zu 100.000 Messwerte |
| HART-Unterstützung | Integrierter 250-Ω-Widerstand |
| Schutzart | IP54 |
| Betriebstemperatur | -10 bis +50 °C |

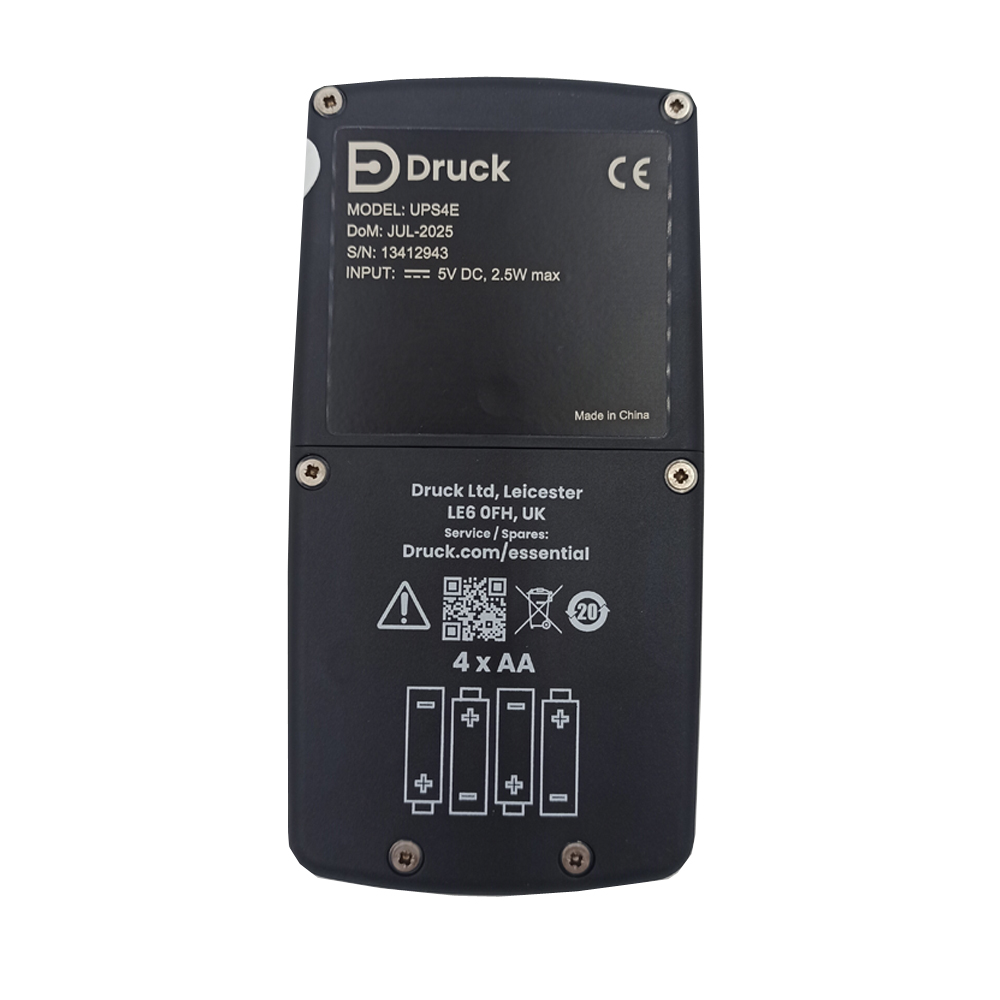

| Stromversorgung | 4 × AA-Batterien |
| Schnittstelle | USB-C |
FAQ zum UPS4E Stromschleifenkalibrator
Was ist ein Stromschleifenkalibrator?
Ein Stromschleifenkalibrator dient zur Messung, Simulation und Ausgabe von Stromsignalen wie 4–20 mA. Er wird zur Kalibrierung und Fehlersuche in industriellen Mess- und Regelkreisen eingesetzt.
Kann der UPS4E ein 4–20-mA-Signal simulieren?
Ja. Der UPS4E kann definierte Stromwerte ausgeben und damit beispielsweise einen Drucktransmitter oder einen anderen Messumformer simulieren.
Kann der UPS4E aktive und passive Stromschleifen prüfen?
Ja. Das Gerät unterstützt die Prüfung sowohl aktiver als auch passiver Stromschleifen und verfügt über eine integrierte 24-V-Schleifenversorgung.
Unterstützt der UPS4E HART-Kommunikation?
Ja. Der integrierte 250-Ω-Widerstand ermöglicht die Unterstützung von HART-Anwendungen ohne zusätzliche externe Komponenten.
Kann ich mit dem UPS4E Stellventile testen?
Ja. Mithilfe der Step- und Rampenfunktionen können Stellventile und Regelkreise komfortabel überprüft werden.
Kann das Gerät Messwerte speichern?
Ja. Der integrierte Datenlogger speichert bis zu 100.000 Messwerte für Analyse- und Dokumentationszwecke.
Welche Genauigkeit erreicht der UPS4E?
Der UPS4E bietet eine Genauigkeit von bis zu ±0,01 % vom Messwert plus 1 Digit und eignet sich damit für anspruchsvolle Kalibrier- und Serviceaufgaben.
Für welche Anwendungen eignet sich der UPS4E besonders?
Das Gerät eignet sich für die Kalibrierung von Messumformern, die Prüfung von SPS-Eingängen, die Inbetriebnahme von Anlagen, die Ventilprüfung sowie die Fehlersuche an 4–20-mA-Stromschleifen.
