Bei Massedrucksensoren und Schmelzedrucksensoren steht die Membran direkt an einer der kritischsten Stellen des Prozesses: Sie trennt die heiße Kunststoffschmelze, das Polymer oder ein anderes Prozessmedium vom inneren Messsystem und überträgt gleichzeitig den Druck auf die Messzelle. Wenn die Membran nicht zum Medium, zur Temperatur, zur Abrasion oder zur chemischen Belastung passt, können Messfehler, Drift, Beschädigungen oder ein vorzeitiger Sensorausfall entstehen.
Gerade in der Kunststoffverarbeitung wird die Membran häufig stark beansprucht. Polymere können Füllstoffe, Glasfasern, mineralische Bestandteile, Additive, Flammschutzmittel, Farbmasterbatches oder abrasive Recyclinganteile enthalten. Zusätzlich wirken hohe Temperaturen, hohe Drücke, Druckspitzen, Reinigungsvorgänge und mechanische Belastungen beim Einbau. Deshalb reicht es nicht aus, einen Massedrucksensor nur nach Druckbereich, Ausgangssignal und Einbaulänge auszuwählen.
Dieser Beitrag erklärt, warum das Membranmaterial bei Massedrucksensoren so entscheidend ist. Im Mittelpunkt stehen Standardmembranen, DyMax®-beschichteter Edelstahl, Inconel, Hastelloy, Titannitrid- beziehungsweise TiAlN-Beschichtungen, abrasive Polymere, Elastomere, Füllstoffe, Glasfasern, Korrosion, Reinigung, Lebensdauer, typische Schäden und die richtige Auswahl anhand von Medium, Prozess und Anwendung.
Inhaltsverzeichnis
- Grundlagen: Welche Aufgabe hat die Membran beim Massedrucksensor?
- Belastungen im Prozess: Temperatur, Druck, Abrasion und Chemie
- Standardmembran: Wann eine klassische Ausführung ausreicht
- Beschichtungen: DyMax®, TiN, TiAlN und abrasive Anwendungen
- Membranwerkstoffe: Edelstahl, Inconel, Hastelloy und Sonderwerkstoffe
- Polymere, Elastomere und Füllstoffe richtig bewerten
- Abrasion: Warum Glasfasern, Mineralien und Recyclingmaterial kritisch sind
- Korrosion und chemische Belastung der Membran
- Reinigung, Anhaftungen und Produktwechsel
- Einbau und Montage: Membranschäden vermeiden
- Messstabilität, Ausgangssignal und Fehlersuche
- Typische Schäden an Membranen und mögliche Ursachen
- Praxisbeispiel: Abrasives Polymer mit Glasfaseranteil
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Membranmaterial immer aus Medium und Prozess ableiten
- FAQ: Häufige Fragen zum Membranmaterial bei Massedrucksensoren
Grundlagen: Welche Aufgabe hat die Membran beim Massedrucksensor?
Die Membran eines Massedrucksensors ist das medienberührte Bauteil, das den Prozessdruck aufnimmt. Sie sitzt am vorderen Ende des Sensors und kommt direkt mit der Kunststoffschmelze, dem Polymer oder dem jeweiligen Prozessmedium in Kontakt. Der Druck verformt die Membran minimal. Diese Verformung wird über das interne Übertragungssystem und die Messzelle in ein elektrisches Signal umgewandelt.
Die Membran muss dabei zwei Anforderungen gleichzeitig erfüllen. Sie muss empfindlich genug sein, um den Prozessdruck präzise zu übertragen, und robust genug, um Temperatur, Druck, mechanischer Belastung und Medium standzuhalten. Genau dieser Zielkonflikt macht die Auswahl des Membranmaterials so wichtig. Eine sehr empfindliche Membran kann bei abrasiven Medien schneller beschädigt werden, während eine robustere Ausführung möglicherweise für bestimmte Messbereiche oder Anwendungen anders ausgelegt werden muss.
In der Praxis wird die Membran oft erst dann beachtet, wenn ein Sensor ausfällt. Typische Hinweise sind Drift, instabile Messwerte, Nullpunktverschiebung, unplausible Druckanzeige oder eine sichtbare Beschädigung an der Membran. Solche Fehler können durch falsche Materialauswahl, ungeeignete Beschichtung, abrasive Medien, Korrosion, unsachgemäße Reinigung oder falschen Einbau entstehen.
Deshalb sollte die Membran bereits bei der Sensorauswahl betrachtet werden. Entscheidend ist nicht nur, ob der Sensor mechanisch in die Bohrung passt, sondern ob seine medienberührte Ausführung zur realen Schmelze, zu den Additiven, zur Temperatur, zur Reinigung und zur Lebensdaueranforderung passt.
| Funktion der Membran | Bedeutung für die Messung | Praktische Konsequenz |
|---|---|---|
| Druckaufnahme | Membran überträgt Prozessdruck auf das Messsystem | Beschädigung führt direkt zu Messfehlern oder Ausfall. |
| Medientrennung | Schützt das interne Sensorsystem vor der Schmelze | Material muss chemisch und thermisch geeignet sein. |
| Kontaktfläche zum Polymer | Medium kann haften, reiben oder chemisch angreifen | Beschichtung und Oberfläche müssen zur Anwendung passen. |
| Mechanisches Element | Verformt sich kontrolliert unter Druck | Montagefehler oder Druckspitzen können kritisch sein. |
| Langzeitstabilität | Beeinflusst Drift und Wiederholbarkeit | Materialauswahl wirkt sich auf Lebensdauer und Wartung aus. |
Belastungen im Prozess: Temperatur, Druck, Abrasion und Chemie
Massedrucksensoren arbeiten häufig in sehr anspruchsvollen Prozessumgebungen. In Extrusionsanlagen, Spritzgussmaschinen, Compoundieranlagen oder Recyclingprozessen treten hohe Temperaturen und Drücke auf. Gleichzeitig kann das Medium stark viskos sein, Füllstoffe enthalten oder beim Anfahren und Abkühlen unterschiedlich auf die Membran wirken.
Die Belastung der Membran ist daher nicht nur eine Frage des Maximaldrucks. Auch Druckspitzen, Pulsationen, lokale Temperaturunterschiede, Vibrationen, Scherkräfte, Anhaftungen und Reinigungsprozesse beeinflussen die Lebensdauer. Ein Sensor kann für den Druckbereich grundsätzlich geeignet sein, aber durch abrasive Füllstoffe oder eine korrosive Polymermischung trotzdem frühzeitig verschleißen.
Besonders kritisch sind Anwendungen mit glasfaserverstärkten Kunststoffen, mineralischen Füllstoffen, keramischen Zusätzen, Recyclingmaterial, Ruß, Flammschutzmitteln oder hochgefüllten Compounds. Diese Bestandteile können auf der Membran wie ein abrasives Medium wirken. Je nach Strömung, Einbauposition und Prozessführung wird die Membran kontinuierlich mechanisch belastet.
Auch chemische Einflüsse dürfen nicht unterschätzt werden. Fluorpolymere, aggressive Additive, Abbauprodukte, Reinigungsmedien oder thermisch zersetzte Polymere können bestimmte Werkstoffe angreifen. Die Auswahl des Membranmaterials sollte deshalb immer Medium, Temperatur, Additive, Füllstoffe und Prozesszustände gemeinsam berücksichtigen.
| Belastung | Typische Ursache | Auswirkung auf die Membran |
|---|---|---|
| Temperatur | Heiße Kunststoffschmelze, Aufheiz- und Abkühlphasen | Thermische Belastung, Drift, Materialalterung. |
| Druck | Extrusion, Spritzguss, Anfahren, Verstopfung | Mechanische Verformung oder Überlastung. |
| Abrasion | Glasfasern, Füllstoffe, Recyclingmaterial, Mineralien | Abtrag, Kratzer, Membranverschleiß. |
| Korrosion | Additive, Fluorpolymere, aggressive Abbauprodukte | Chemischer Angriff, Lochfraß, Materialschwächung. |
| Anhaftung | Klebrige Polymere, Elastomere, unpassende Oberfläche | Messwertverfälschung, Reinigungsschäden, Membranverformung. |
Standardmembran: Wann eine klassische Ausführung ausreicht
Eine Standardmembran kann in vielen klassischen Kunststoffanwendungen ausreichend sein, wenn das Medium relativ homogen, nicht stark abrasiv und chemisch unkritisch ist. Typische Beispiele sind Standardpolymere ohne hohe Füllstoffanteile, saubere Produktionsbedingungen und Prozesse, bei denen keine außergewöhnlichen Reinigungs- oder Korrosionsbelastungen auftreten.
Der Vorteil einer Standardausführung liegt häufig in Verfügbarkeit, Wirtschaftlichkeit und bewährter Anwendung. Für viele Standard-Extrusionsprozesse ist eine klassische Membranausführung technisch sinnvoll, solange Druckbereich, Temperatur, Einbaulänge, Gewinde, Signal und Medium zusammenpassen. Allerdings sollte auch hier nicht nur der Polymername betrachtet werden. Ein Polyamid ohne Glasfaseranteil ist anders zu bewerten als ein glasfaserverstärktes Polyamid. Ein Standard-Polypropylen ohne aggressive Additive ist anders als ein hochgefülltes oder recyceltes Material.
Eine Standardmembran wird problematisch, wenn Abrasion, Anhaftung oder chemischer Angriff zunehmen. Dann können sich Kratzer, Materialabtrag, Beschädigungen oder Drift schneller entwickeln. Auch häufige Produktwechsel und Reinigungsprozesse können eine andere Membranausführung sinnvoll machen.
In der Praxis sollte die Frage daher nicht lauten, ob eine Standardmembran grundsätzlich gut oder schlecht ist. Entscheidend ist, ob sie zur konkreten Anwendung passt. Für einfache, bekannte Medien kann sie die richtige Wahl sein. Für abrasive, klebrige oder chemisch anspruchsvolle Medien sollte eine beschichtete oder alternative Membran geprüft werden.
Beschichtungen: DyMax®, TiN, TiAlN und abrasive Anwendungen
Beschichtungen werden eingesetzt, um die Membran gegen bestimmte Belastungen widerstandsfähiger zu machen. Je nach Anwendung kann es um Abriebfestigkeit, Korrosionsbeständigkeit, reduzierte Anhaftung oder eine Kombination dieser Eigenschaften gehen. Bei Massedrucksensoren sind Beschichtungen deshalb ein wichtiger Auswahlpunkt, wenn die Standardmembran voraussichtlich nicht ausreicht.
DyMax®-beschichtete medienberührte Teile werden bei verschiedenen Dynisco-Massedrucksensoren eingesetzt. Solche Beschichtungen sind besonders interessant, wenn Abriebfestigkeit und Beständigkeit in anspruchsvolleren Kunststoffprozessen verbessert werden sollen. Bei Sensoren wie dem Vertex-Sensor wird beispielsweise eine robuste Inconel-Membran mit DyMax®-Beschichtung beschrieben, was für Anwendungen mit höherer mechanischer und chemischer Beanspruchung relevant sein kann.
Titannitrid- oder TiAlN-Beschichtungen können ebenfalls eine Rolle spielen, wenn Anhaftung, Abrasion oder bestimmte Polymerbedingungen kritisch sind. Die geeignete Beschichtung hängt jedoch stark vom Medium ab. Eine Beschichtung, die bei einem Polymer sehr gut funktioniert, kann bei einem anderen Medium nicht automatisch die beste Lösung sein. Auch Temperatur, Reinigungsart und Prozessführung beeinflussen die Eignung.
Wichtig ist: Eine Beschichtung ist kein universeller Schutz gegen alle Schäden. Sie kann die Lebensdauer deutlich verbessern, wenn sie richtig zur Anwendung passt. Wenn die Ursache jedoch falscher Einbau, zu hoher Druck, falsche Bohrung, mechanische Kollision oder ungeeignete Reinigung ist, schützt auch eine hochwertige Beschichtung nur begrenzt.
| Ausführung / Beschichtung | Typischer Nutzen | Wichtig zu prüfen |
|---|---|---|
| Standardmembran | Bewährte Lösung für viele Standardpolymere | Abrasion, Additive und Reinigungsbedingungen prüfen. |
| DyMax®-Beschichtung | Erhöhte Widerstandsfähigkeit bei anspruchsvollen Anwendungen | Eignung für Medium, Temperatur und Füllstoffe abgleichen. |
| TiN / TiAlN-Beschichtung | Kann bei Anhaftung und Abrasion vorteilhaft sein | Polymer, Reinigungsart und Prozessbedingungen bewerten. |
| Armoloy-Beschichtung | Kann Abriebfestigkeit und Gewindeverhalten verbessern | Kompatibilität mit Medium und Einbausituation prüfen. |
| Sonderbeschichtung | Anpassung an kritische Medien oder Sonderprozesse | Nur nach konkreter Applikationsprüfung auswählen. |
Membranwerkstoffe: Edelstahl, Inconel, Hastelloy und Sonderwerkstoffe
Neben der Beschichtung ist der Grundwerkstoff der Membran entscheidend. Edelstahl wird in vielen Standardanwendungen eingesetzt und ist für zahlreiche Polymere geeignet. Bei höheren chemischen oder mechanischen Anforderungen können jedoch Werkstoffe wie Inconel, Hastelloy oder andere Sonderwerkstoffe notwendig werden.
Inconel wird häufig dort interessant, wo hohe Temperaturen, mechanische Belastung oder anspruchsvollere Medien auftreten. Bei bestimmten Sensorserien wird Inconel 718 als Membranwerkstoff eingesetzt, teilweise in Kombination mit einer DyMax®-Beschichtung. Diese Kombination kann bei anspruchsvollen Anwendungen eine höhere Robustheit bieten als einfache Standardausführungen.
Hastelloy kann bei chemisch kritischeren Medien relevant werden, beispielsweise wenn bestimmte Polymere, Additive oder Abbauprodukte eine stärkere Korrosionsbelastung erzeugen. Die Auswahl sollte aber nie pauschal erfolgen. Es ist entscheidend, welches Medium tatsächlich vorliegt, welche Temperatur herrscht und welche Konzentrationen oder Reinigungsstoffe auftreten.
Bei Sonderwerkstoffen gilt grundsätzlich: Der Betreiber beziehungsweise Anwender muss möglichst genaue Informationen zum Medium liefern. Herstellerdaten, Erfahrungswerte aus ähnlichen Prozessen und Materialfreigaben sollten gemeinsam betrachtet werden. Ohne genaue Angaben zu Polymer, Additiven, Füllstoffen, Temperatur und Reinigung ist keine belastbare Auswahl des Membranmaterials möglich.
| Membranwerkstoff | Typischer Einsatzgedanke | Grenze / Prüfpunkt |
|---|---|---|
| Edelstahl | Standardanwendungen mit weniger kritischen Medien | Nicht automatisch geeignet bei Korrosion oder starker Abrasion. |
| Inconel | Anspruchsvollere thermische und mechanische Bedingungen | Medium und Beschichtung trotzdem separat prüfen. |
| Hastelloy | Chemisch kritischere Anwendungen | Konkrete Medienbeständigkeit anhand Prozessdaten bewerten. |
| Beschichteter Edelstahl | Verbesserte Abrieb- oder Oberflächeneigenschaften | Beschichtung muss zur Schmelze und Reinigung passen. |
| Sonderwerkstoff | Spezielle Medien oder extreme Prozessbedingungen | Projektbezogene Klärung mit Hersteller und Betreiber erforderlich. |
Polymere, Elastomere und Füllstoffe richtig bewerten
Die Angabe „Kunststoffschmelze“ reicht für die Auswahl des Membranmaterials nicht aus. Entscheidend ist, welches Polymer verarbeitet wird und welche Bestandteile es enthält. Polyethylen, Polypropylen, Polyamid, Polycarbonat, PET, PVC, PEEK, PTFE, Elastomere oder technische Compounds verhalten sich unterschiedlich. Additive, Füllstoffe und Verarbeitungstemperaturen verändern die Belastung zusätzlich.
Elastomere und klebrige Medien können an der Membran haften und dadurch Messwerte beeinflussen oder Reinigungsprobleme verursachen. Manche Materialien neigen dazu, sich an bestimmten Oberflächen festzusetzen. Dadurch kann die Membran nicht mehr frei reagieren oder wird bei Reinigungsversuchen mechanisch belastet.
Gefüllte Polymere stellen oft eine deutlich höhere Belastung dar. Glasfasern, Kohlefasern, mineralische Füllstoffe, Talkum, Kreide, Keramikpartikel oder Metallpulver können abrasiv wirken. Je höher der Füllstoffanteil und je ungünstiger die Strömung am Sensor, desto stärker kann die Membran verschleißen.
Auch Recyclingmaterial verdient besondere Aufmerksamkeit. Rezyklate können schwankende Zusammensetzungen, Fremdpartikel, Verunreinigungen oder unerwartete Füllstoffanteile enthalten. Ein Sensor, der bei Neuware zuverlässig arbeitet, kann bei Recyclingmaterial stärker belastet werden. Deshalb sollten Materialwechsel und Rezepturänderungen immer in die Sensorauswahl einfließen.
Abrasion: Warum Glasfasern, Mineralien und Recyclingmaterial kritisch sind
Abrasion ist einer der wichtigsten Gründe für den Einsatz spezieller Membranmaterialien oder Beschichtungen. Sie entsteht, wenn harte Partikel oder Füllstoffe an der Membran vorbeiströmen und deren Oberfläche mechanisch beanspruchen. Bei hohen Drücken, hoher Viskosität und ungünstigen Strömungsverhältnissen kann dieser Effekt deutlich zunehmen.
Glasfaserverstärkte Kunststoffe sind ein typisches Beispiel. Die Glasfasern können die Membranoberfläche über längere Zeit angreifen. Auch mineralische Füllstoffe wie Talkum, Kreide oder andere harte Partikel können abrasiv wirken. In Compoundieranlagen, Recyclingprozessen und technischen Kunststoffen ist diese Belastung besonders relevant.
Die Folgen zeigen sich oft schleichend. Zunächst kann der Sensor noch stabil messen, später treten Drift, verrauschte Signale oder verändertes Ansprechverhalten auf. Bei sichtbarer Prüfung können Kratzer, matte Stellen, Materialabtrag oder mechanische Beschädigungen erkennbar sein. Wenn die Membran stark geschwächt wird, kann der Sensor dauerhaft ausfallen.
Bei abrasiven Anwendungen sollte deshalb früh geprüft werden, ob eine beschichtete Membran oder ein robusterer Membranwerkstoff erforderlich ist. Gleichzeitig muss die Einbausituation betrachtet werden. Wenn die Membran ungünstig direkt in eine stark belastete Strömungszone hineinragt oder die Bohrung falsch ausgeführt ist, kann Abrasion zusätzlich verstärkt werden.
| Abrasionsquelle | Typische Anwendung | Auswahlhinweis |
|---|---|---|
| Glasfasern | Technische Kunststoffe, PA-GF, PBT-GF, PP-GF | Beschichtete oder robustere Membran prüfen. |
| Mineralische Füllstoffe | Talkum, Kreide, keramische Zusätze | Abriebfestigkeit und Strömung an der Messstelle bewerten. |
| Recyclingmaterial | Regranulat, Mischmaterial, kontaminierte Chargen | Schwankende Zusammensetzung und Fremdpartikel berücksichtigen. |
| Farbmasterbatch | Pigmente und Additivkonzentrate | Anhaftung, Abrasion und Reinigung prüfen. |
| Hochgefüllte Compounds | Automotive, Elektro, technische Anwendungen | Sensor nicht nur nach Polymerbasis, sondern nach Rezeptur auswählen. |
Korrosion und chemische Belastung der Membran
Neben mechanischem Verschleiß kann chemischer Angriff die Membran beschädigen. Korrosion entsteht nicht nur durch klassische Flüssigkeiten oder Säuren, sondern kann auch in Kunststoffprozessen relevant sein. Bestimmte Polymere, Additive, Flammschutzmittel, halogenhaltige Materialien, Fluorpolymere oder Zersetzungsprodukte können die medienberührten Teile angreifen.
PTFE und andere Fluorpolymere sind ein Beispiel für Anwendungen, bei denen die Werkstoffauswahl besonders sorgfältig erfolgen muss. Je nach Prozessbedingungen können korrosive Eigenschaften beziehungsweise Zersetzungsprodukte relevant werden. In solchen Fällen werden häufig alternative Werkstoffe wie Hastelloy oder Inconel geprüft.
Auch Temperatur spielt eine wichtige Rolle. Ein Medium kann bei moderater Temperatur unkritisch sein, bei höherer Verarbeitungstemperatur aber deutlich aggressiver wirken. Thermische Zersetzung, längere Verweilzeiten, Sauerstoffeintrag oder Reinigungsprozesse können die chemische Belastung erhöhen.
Für die Auswahl des Membranmaterials bedeutet das: Die chemische Beständigkeit muss anhand der konkreten Prozessdaten bewertet werden. Dazu gehören Polymer, Additive, Füllstoffe, Verarbeitungstemperatur, Verweilzeit, Reinigungschemie und mögliche Zersetzungsbedingungen. Ohne diese Angaben sollte keine sichere Aussage zur Medienverträglichkeit getroffen werden.
Reinigung, Anhaftungen und Produktwechsel
Reinigungsvorgänge können die Membran stark belasten. Mechanisches Kratzen, ungeeignete Werkzeuge, aggressive Reinigungschemikalien oder thermische Wechsel können Schäden verursachen. Besonders gefährlich ist der Versuch, anhaftendes Material direkt von der Membran zu entfernen. Die Membran ist ein empfindliches Messbauteil und darf nicht wie eine robuste Metallfläche behandelt werden.
Anhaftungen entstehen häufig bei klebrigen Polymeren, Elastomeren, Farbwechseln, Temperaturabweichungen oder längeren Stillstandszeiten. Wenn Material auf der Membran verbleibt, kann es die Druckübertragung beeinflussen. Beim Wiederanfahren können feste Rückstände außerdem mechanische Belastungen erzeugen.
Produktwechsel sind ebenfalls relevant. Unterschiedliche Materialien können unterschiedlich haften, unterschiedlich abrasiv sein oder unterschiedliche Reinigungstemperaturen erfordern. Wenn eine Linie häufig zwischen Materialien wechselt, sollte das Membranmaterial nicht nur für das Hauptprodukt, sondern für alle relevanten Medien und Reinigungszustände bewertet werden.
In der Praxis ist eine schonende Reinigung entscheidend. Wenn Sensoren regelmäßig ausgebaut oder gereinigt werden müssen, sollten Montagebohrung, Einbaulage, Werkzeugzugang und Reinigungsmethode von Anfang an berücksichtigt werden. Eine falsche Reinigungsstrategie kann eine geeignete Membran schnell beschädigen.
Einbau und Montage: Membranschäden vermeiden
Viele Schäden an Massedrucksensoren entstehen nicht durch das Medium, sondern durch Montagefehler. Die Membran sitzt empfindlich am vorderen Ende des Sensors. Wenn die Montagebohrung zu kurz, zu eng, verschmutzt, beschädigt oder nicht korrekt ausgeführt ist, kann die Membran mechanisch belastet oder direkt beschädigt werden.
Besonders kritisch ist eine falsche Bohrungstiefe oder ein unpassender Sitz. Wenn der Sensor nicht korrekt aufliegt oder zu weit in den Prozess hineinragt, kann die Membran in Kontakt mit festen Bauteilen, Werkzeugen oder Materialansammlungen kommen. Auch ein zu hohes Anzugsmoment kann den Sensor mechanisch belasten.
Vor der Montage sollte die Bohrung sauber, maßhaltig und frei von erstarrtem Material sein. Der Sensor sollte mit geeignetem Werkzeug und nach Herstellervorgabe montiert werden. Falls ein alter Sensor beschädigt wurde, sollte nicht einfach ein neuer Sensor eingeschraubt werden, ohne die Bohrung und die Einbausituation zu prüfen. Sonst kann der neue Sensor denselben Schaden erleiden.
Auch beim Ausbau ist Vorsicht erforderlich. Wenn Kunststoff erstarrt ist, kann der Sensor beim Herausdrehen beschädigt werden. In vielen Anwendungen muss die Anlage auf geeignete Temperatur gebracht werden, bevor der Sensor entfernt wird. Montage und Demontage sollten daher als Teil der Sensorlebensdauer betrachtet werden.
| Montagepunkt | Möglicher Fehler | Auswirkung |
|---|---|---|
| Bohrungstiefe | Sensor sitzt zu tief oder zu flach | Membranbelastung, falscher Druckkontakt, Beschädigung. |
| Gewinde / Sitzfläche | Verschmutzt, beschädigt oder nicht maßhaltig | Undichtigkeit, falscher Sitz, mechanische Spannung. |
| Anzugsmoment | Zu hoch oder ungleichmäßig | Mechanische Belastung des Sensors. |
| Erstarrtes Material | Sensor wird kalt ausgebaut | Membran oder Stutzen kann beschädigt werden. |
| Reinigung der Bohrung | Rückstände bleiben im Einbauraum | Neuer Sensor kann sofort wieder beschädigt werden. |
Messstabilität, Ausgangssignal und Fehlersuche
Membranschäden zeigen sich nicht immer sofort als vollständiger Ausfall. Häufig beginnt das Problem mit einer Nullpunktverschiebung, instabilen Messwerten, langsamem Ansprechverhalten oder Drift. Solche Symptome können von der Membran kommen, aber auch von Signalverdrahtung, Auswertegerät, Temperaturdrift, falscher Parametrierung oder Prozessinstabilität verursacht werden.
Deshalb sollte bei der Fehlersuche die gesamte Messkette betrachtet werden. Der Sensor selbst, die Membran, der Einbau, das Medium, die Temperatur, das Ausgangssignal und die Auswertung müssen gemeinsam geprüft werden. Gerade bei Transmittern mit 4–20-mA-Ausgang kann es vorkommen, dass der Sensor mechanisch in Ordnung ist, aber Skalierung, Versorgung, Bürde oder Signalleitung Probleme verursachen.
Für die Prüfung von 4–20-mA-Signalen ist der UPS4E Stromschleifen-Kalibrator hilfreich. Damit lassen sich Stromschleifen messen oder simulieren und Skalierungsfehler zwischen Massedrucktransmitter, Anzeige, SPS und Leitsystem erkennen. So kann besser unterschieden werden, ob das Problem an der elektrischen Messkette oder an der mechanisch belasteten Membran liegt.
Bei mV/V-Sensoren sind Speisung, Shuntkalibrierung, Brückensignal, Anzeigeinstrument und Leitungsführung ebenfalls zu prüfen. Ein beschädigtes Sensorelement, eine verformte Membran oder ein Fehler in der Auswertung können ähnliche Symptome erzeugen. Eine systematische Prüfung reduziert unnötigen Sensortausch und hilft, die eigentliche Ursache zu finden.
Typische Schäden an Membranen und mögliche Ursachen
Die Membran kann auf unterschiedliche Weise beschädigt werden. Abrasion führt oft zu sichtbarem Oberflächenverschleiß, Kratzern oder einer matten Oberfläche. Korrosion zeigt sich je nach Medium durch Verfärbungen, Lochfraß oder Materialangriff. Mechanische Beschädigungen entstehen häufig durch falsche Montage, Werkzeugkontakt, erstarrtes Material oder unsachgemäße Reinigung.
Eine verformte Membran ist besonders kritisch. Sie kann durch Überdruck, Druckspitzen, falsche Bohrung, mechanischen Kontakt oder Anhaftungen entstehen. Wenn die Membran dauerhaft verformt ist, verschiebt sich der Nullpunkt oder der Sensor misst nicht mehr korrekt. In vielen Fällen ist ein solcher Sensor nicht mehr zuverlässig einsetzbar.
Auch Anhaftungen können wie ein Schaden wirken, obwohl die Membran selbst zunächst nicht zerstört ist. Wenn Material auf der Membran klebt oder aushärtet, wird die Druckübertragung verändert. Wird diese Anhaftung mit ungeeignetem Werkzeug entfernt, entsteht daraus häufig ein echter Membranschaden.
Für die Ursachenanalyse sollte daher immer der Prozess mit betrachtet werden. Ein einzelner defekter Sensor ist nicht nur ein Ersatzteilproblem. Er kann ein Hinweis auf falsche Materialauswahl, geänderte Rezeptur, erhöhten Füllstoffanteil, falsche Reinigung, ungünstige Montage oder Prozessstörungen sein.
| Schadenbild | Mögliche Ursache | Prüfansatz |
|---|---|---|
| Verkratzte Membran | Abrasive Füllstoffe oder mechanische Reinigung | Füllstoffe, Beschichtung und Reinigungsmethode prüfen. |
| Verformte Membran | Überdruck, Montagefehler, erstarrtes Material | Druckspitzen, Bohrung und Einbau kontrollieren. |
| Korrosion / Lochfraß | Chemisch ungeeignetes Material | Polymer, Additive, Temperatur und Werkstoff abgleichen. |
| Anhaftungen | Klebrige Polymere, falsche Temperatur, Produktwechsel | Oberfläche, Beschichtung und Prozessführung bewerten. |
| Drift / instabiler Messwert | Membranschaden, Temperatur, Signalfehler oder Prozessinstabilität | Sensor, Einbau, Signalweg und Prozess gemeinsam prüfen. |
Praxisbeispiel: Abrasives Polymer mit Glasfaseranteil
In einer Extrusionsanlage wird ein technischer Kunststoff mit hohem Glasfaseranteil verarbeitet. Der eingesetzte Massedrucksensor besitzt eine Standardmembran. Nach einer zunächst stabilen Betriebsphase treten zunehmend Messwertschwankungen auf. Später verschiebt sich der Nullpunkt, und bei der Prüfung zeigt die Membran sichtbare Verschleißspuren.
Bei der Analyse wird deutlich, dass der Prozess nicht mehr mit dem ursprünglich angenommenen Standardpolymer betrieben wird. Der Glasfaseranteil wurde erhöht, zusätzlich werden Farbmasterbatches eingesetzt. Die Membran wurde dadurch stärker abrasiv belastet als vorgesehen. Außerdem sitzt die Messstelle in einem Bereich mit ungünstiger Strömung, sodass Partikel stark an der Membran vorbeigeführt werden.
Für die Ersatzmessstelle werden Medium, Füllstoffanteil, Temperatur, Druckbereich, Einbauposition und Reinigungsablauf neu bewertet. Es wird geprüft, ob eine DyMax®-beschichtete Ausführung, eine robustere Inconel-Membran oder eine andere beschichtete Membranausführung besser zur Anwendung passt. Zusätzlich wird die Montagebohrung kontrolliert, damit der neue Sensor nicht durch einen mechanischen Fehler beschädigt wird.
Das Beispiel zeigt: Die richtige Membranwahl hängt nicht nur vom Grundpolymer ab. Füllstoffe, Rezepturänderungen, Einbauposition und Reinigung können die Lebensdauer des Sensors maßgeblich beeinflussen.
Welche Messgeräte / Produkte eignen sich?
Die ICS-Seite Auswahl des passenden Membranmaterials bei Massedruckaufnehmern und Massedrucktransmittern ist ein sinnvoller Einstieg, wenn die Membran gezielt nach Medium, Polymer, Abrasion oder Korrosionsrisiko bewertet werden soll. Sie hilft dabei, die Auswahl nicht nur über den Druckbereich, sondern über die medienberührte Ausführung zu betrachten.
Die Kategorie Dynisco Massedrucksensoren umfasst verschiedene Sensorserien für Schmelzedruckmessungen in Extrusion, Spritzguss, Compoundierung und Kunststoffverarbeitung. Je nach Serie stehen unterschiedliche Druckbereiche, Genauigkeiten, Membranausführungen, Beschichtungen und Bauformen zur Verfügung.
Für Anwendungen mit verstärkten Anforderungen an Signalübertragung und industrielle Einbindung ist auch die Kategorie Dynisco Massedrucktransmitter relevant. Transmitter mit verstärktem Ausgangssignal können besonders dann sinnvoll sein, wenn die Messwerte direkt an SPS, Regler oder Leitsystem übertragen werden sollen.

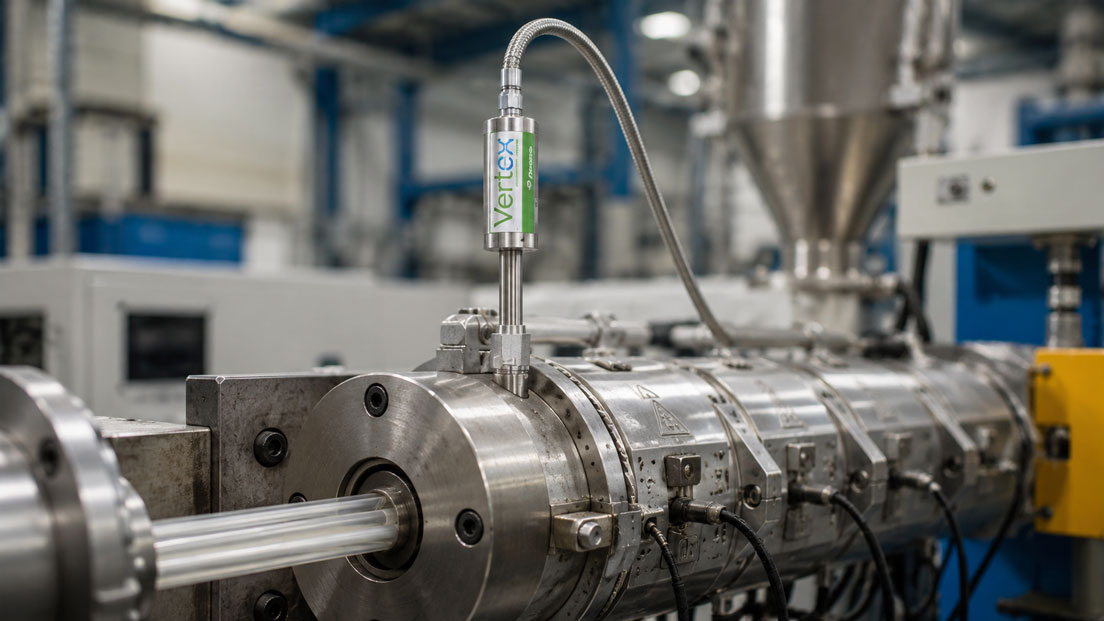

Der Vertex-Sensor ist besonders interessant, wenn eine robuste Ausführung ohne Füllmaterial und mit Inconel-718-Membran mit DyMax®-Beschichtung gefragt ist. Solche Ausführungen können bei anspruchsvollen Anwendungen mit Abrasion, Korrosion oder Nachhaltigkeitsanforderungen eine wichtige Rolle spielen.
Wenn Massedrucktransmitter mit 4–20-mA-Ausgang in eine Steuerung eingebunden werden, ist der UPS4E Stromschleifen-Kalibrator ein hilfreiches Prüfmittel. Damit lässt sich kontrollieren, ob Transmitter, Anzeige, SPS und Leitsystem dieselbe Skalierung verwenden und ob die elektrische Messkette korrekt arbeitet.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| Auswahl des passenden Membranmaterials | Orientierung zur Membranauswahl | Polymer, Abrasion, Korrosion, Beschichtung und Werkstoffauswahl |
| Dynisco Massedrucksensoren | Schmelzedruckmessung mit mV/V-Signal | Extrusion, Spritzguss, Compoundierung und Kunststoffverarbeitung |
| Dynisco Massedrucktransmitter | Schmelzedruckmessung mit verstärktem Ausgangssignal | SPS-Anbindung, Regler, Leitsystem und industrielle Prozessüberwachung |
| Vertex-Sensor | Robuster füllmedienfreier Massedrucktransmitter | Anspruchsvollen Anwendungen, DyMax®-Beschichtung, Inconel-Membran und HART-Kommunikation |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | Inbetriebnahme, Skalierungsprüfung, Fehlersuche und Signalvergleich |
Fazit: Membranmaterial immer aus Medium und Prozess ableiten
Das Membranmaterial ist bei Massedrucksensoren kein nebensächliches Detail, sondern ein entscheidender Faktor für Lebensdauer, Messstabilität und Betriebssicherheit. Die Membran steht direkt im Prozess und muss Druck, Temperatur, Abrasion, Anhaftung, Reinigung und chemischer Belastung standhalten. Eine falsche Auswahl kann zu Drift, Beschädigung oder vorzeitigem Ausfall führen.
Besonders bei abrasiven Polymeren, glasfaserverstärkten Kunststoffen, gefüllten Compounds, Elastomeren, Fluorpolymeren, Recyclingmaterial oder häufigen Produktwechseln sollte die Membranausführung gezielt geprüft werden. Standardmembran, beschichtete Membran, DyMax®-Beschichtung, Inconel, Hastelloy oder andere Sonderausführungen müssen anhand der konkreten Anwendung bewertet werden.
Die wichtigste Empfehlung lautet: Membranmaterial nicht pauschal wählen, sondern immer aus Medium, Additiven, Füllstoffen, Temperatur, Druckbereich, Einbausituation und Reinigung ableiten. Zusätzlich sollten Montagebohrung, Einbau und Signalweg geprüft werden, denn viele Sensorausfälle entstehen nicht nur durch das Medium, sondern durch das Zusammenspiel aus Prozess, Mechanik und Messkette.
FAQ: Häufige Fragen zum Membranmaterial bei Massedrucksensoren
Warum ist die Membran bei Massedrucksensoren so wichtig?
Die Membran ist das medienberührte Bauteil, das den Prozessdruck aufnimmt. Wenn sie beschädigt, verschlissen oder chemisch angegriffen wird, beeinflusst das direkt die Messung.
Was passiert, wenn das falsche Membranmaterial gewählt wird?
Es können Drift, instabile Messwerte, Korrosion, Abrasion, Anhaftungen, Membranverformung oder ein vollständiger Sensorausfall entstehen.
Reicht eine Standardmembran für alle Kunststoffschmelzen?
Nein. Eine Standardmembran kann für viele einfache Anwendungen ausreichen, ist aber nicht automatisch für abrasive, klebrige oder korrosive Medien geeignet.
Wann ist eine beschichtete Membran sinnvoll?
Eine beschichtete Membran ist sinnvoll, wenn Abrasion, Anhaftung oder chemische Belastung die Standardmembran zu stark beanspruchen würden.
Was ist DyMax® bei Massedrucksensoren?
DyMax® ist eine Beschichtung, die bei bestimmten Dynisco-Sensoren für medienberührte Teile eingesetzt wird. Sie kann bei anspruchsvollen Anwendungen die Widerstandsfähigkeit gegen Abrasion und Korrosion verbessern.
Wann ist Inconel als Membranwerkstoff interessant?
Inconel kann bei höheren thermischen oder mechanischen Anforderungen interessant sein, insbesondere wenn zusätzlich eine geeignete Beschichtung eingesetzt wird.
Wann sollte Hastelloy geprüft werden?
Hastelloy kann bei chemisch kritischeren Medien relevant werden. Die Eignung muss aber immer anhand von Medium, Temperatur, Additiven und Prozessdaten geprüft werden.
Warum sind glasfaserverstärkte Kunststoffe kritisch?
Glasfasern wirken abrasiv und können die Membranoberfläche über längere Zeit mechanisch angreifen. Dadurch kann die Membran verschleißen oder beschädigt werden.
Sind Recyclingmaterialien problematischer für die Membran?
Recyclingmaterialien können schwankende Zusammensetzungen, Fremdpartikel oder abrasive Bestandteile enthalten. Dadurch kann die Membran stärker belastet werden als bei definierter Neuware.
Welche Rolle spielen Elastomere?
Elastomere oder klebrige Medien können an der Membran haften und die Druckübertragung beeinflussen. Auch die Reinigung kann schwieriger werden.
Kann Korrosion auch bei Kunststoffschmelzen auftreten?
Ja. Bestimmte Polymere, Additive, Flammschutzmittel, Fluorpolymere oder Zersetzungsprodukte können medienberührte Werkstoffe chemisch angreifen.
Warum ist PTFE bei der Materialauswahl besonders zu prüfen?
Fluorpolymere wie PTFE können je nach Prozessbedingungen korrosive Eigenschaften beziehungsweise kritische Zersetzungsprodukte erzeugen. Deshalb sollte die Werkstoffauswahl sorgfältig geprüft werden.
Kann eine Beschichtung alle Membranschäden verhindern?
Nein. Eine Beschichtung kann die Lebensdauer verbessern, schützt aber nicht zuverlässig gegen falsche Montage, mechanische Kollision, falsche Bohrung oder ungeeignete Reinigung.
Welche typischen Schäden sieht man an Membranen?
Typische Schäden sind Kratzer, Abrieb, Verformung, Korrosion, Anhaftungen, Lochfraß oder sichtbare mechanische Beschädigungen.
Warum ist die Montagebohrung so wichtig?
Eine falsche, verschmutzte oder beschädigte Montagebohrung kann die Membran mechanisch belasten oder direkt beschädigen. Deshalb muss die Bohrung vor dem Sensoreinbau geprüft werden.
Kann ein Sensor durch Reinigung beschädigt werden?
Ja. Mechanisches Kratzen, ungeeignete Werkzeuge oder aggressive Reinigungsbedingungen können die Membran beschädigen. Die Reinigung muss zur Membran und zum Medium passen.
Wie erkennt man, ob ein Fehler von der Membran oder vom Signal kommt?
Man sollte Sensor, Membran, Einbau, Prozess und elektrische Messkette gemeinsam prüfen. Bei 4–20-mA-Transmittern kann ein Stromschleifenkalibrator helfen, Signal- und Skalierungsfehler auszuschließen.
Welche Angaben werden für die Auswahl des Membranmaterials benötigt?
Wichtig sind Polymer, Additive, Füllstoffe, Glasfaseranteil, Temperatur, Druckbereich, Reinigung, Einbausituation, Produktwechsel und gewünschte Lebensdauer.
Wer entscheidet über die endgültige Medienverträglichkeit?
Die endgültige Bewertung sollte anhand von Herstellerdaten, Betreibererfahrung und konkreten Prozessdaten erfolgen. Ohne genaue Angaben zum Medium ist keine sichere Auswahl möglich.
Wann ist der Vertex-Sensor besonders interessant?
Der Vertex-Sensor ist besonders interessant, wenn eine robuste füllmedienfreie Ausführung mit Inconel-718-Membran und DyMax®-Beschichtung für anspruchsvolle Anwendungen benötigt wird.
