In hygienischen Prozessen reicht es nicht aus, den Durchfluss nur ungefähr zu erfassen. In der Lebensmittel-, Getränke- und Pharmaindustrie müssen Mengen exakt dosiert, Rezepturen reproduzierbar eingehalten, Produktwechsel sicher beherrscht und Reinigungsprozesse nachvollziehbar durchgeführt werden. Gleichzeitig dürfen Messgeräte keine hygienischen Schwachstellen erzeugen. Toträume, ungeeignete Werkstoffe, schlecht reinigbare Oberflächen oder falsche Prozessanschlüsse können Produktqualität, Prozesssicherheit und Anlagenverfügbarkeit beeinträchtigen.
Coriolis-Durchflussmesser sind für solche Anwendungen besonders interessant, weil sie den Massedurchfluss direkt messen und zusätzlich wichtige Prozessgrößen wie Dichte und Temperatur bereitstellen können. Das ist vor allem dann wertvoll, wenn Medien unterschiedliche Dichten, Viskositäten oder Temperaturen haben, wenn Rezepturen exakt eingehalten werden müssen oder wenn Produktwechsel und Qualitätskontrolle eine wichtige Rolle spielen.
Dieser Beitrag erklärt, wann Coriolis-Durchflussmessung in Hygieneanwendungen sinnvoll ist und worauf bei Lebensmittel-, Getränke- und Pharma-Prozessen geachtet werden sollte. Im Mittelpunkt stehen hygienische Prozessanschlüsse, Edelstahl, Oberflächen, Reinigbarkeit, CIP/SIP, Dichte- und Temperaturmessung, Viskosität, Produktwechsel, Rezepturprozesse, Qualitätskontrolle, Zertifikate, Dokumentation und geeignete Lösungen wie der SITRANS FCS500 Coriolis-Durchflusssensor für Standard- und Hygieneanwendungen.
Inhaltsverzeichnis
- Grundlagen: Warum Coriolis in Hygieneprozessen interessant ist
- Hygieneanforderungen: Mehr als nur Edelstahl
- SITRANS FCS500: Coriolis-Sensor für Standard- und Hygieneanwendungen
- Massedurchfluss, Dichte und Temperatur in einem Messsystem
- Hygienische Prozessanschlüsse und Einbindung in die Anlage
- CIP und SIP: Reinigung und Sterilisation richtig berücksichtigen
- Viskosität, Produktwechsel und schwierige Medien
- Rezepturen, Dosierung und Qualitätskontrolle
- Einbau, Druckverlust und Anlagenplanung
- Ausgangssignale, SPS-Anbindung und Prüfung der Messkette
- Zertifikate, Werkstoffe und Dokumentation
- Typische Fehler bei Coriolis-Messungen in Hygieneanwendungen
- Praxisbeispiel: Rezepturdosierung in der Lebensmittelproduktion
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Coriolis ist stark, wenn Hygiene und Genauigkeit zusammenkommen
- FAQ: Häufige Fragen zu Coriolis-Durchflussmessern in Hygieneprozessen
Grundlagen: Warum Coriolis in Hygieneprozessen interessant ist
Ein Coriolis-Durchflussmesser misst den Massedurchfluss direkt. Das unterscheidet ihn von vielen anderen Durchflussmessprinzipien, die zunächst Geschwindigkeit oder Volumenstrom erfassen und dann über zusätzliche Annahmen oder Kompensationen auf Masse, Menge oder Prozesswert schließen. In hygienischen Prozessen ist diese direkte Massedurchflussmessung besonders wertvoll, weil viele Rezepturen, Dosiermengen und Qualitätsparameter massebezogen bewertet werden.
In Lebensmittel-, Getränke- und Pharmaanwendungen ändern sich Medien häufig. Eine Anlage verarbeitet beispielsweise Sirup, Wasser, Fruchtzubereitung, Alkohol, Milchprodukte, Öle, Cremes, Wirkstofflösungen, Pufferlösungen oder Reinigungsmedien. Diese Medien können unterschiedliche Dichten, Viskositäten, Temperaturen und Fließeigenschaften haben. Ein Messgerät, das unabhängig von Leitfähigkeit und weitgehend unabhängig von wechselnden Mediumeigenschaften arbeitet, kann hier deutliche Vorteile bieten.
Hinzu kommt, dass Coriolis-Systeme neben dem Massedurchfluss häufig zusätzliche Prozessgrößen liefern. Dichte, Temperatur und daraus abgeleitete Werte können zur Plausibilitätsprüfung, Produktidentifikation, Konzentrationsüberwachung oder Qualitätskontrolle genutzt werden. Damit wird der Durchflussmesser nicht nur zu einem Mengenmessgerät, sondern zu einem wichtigen Prozesssensor.
Für Hygieneanwendungen ist dennoch nicht jedes Coriolis-Gerät automatisch geeignet. Entscheidend sind medienberührte Werkstoffe, Oberflächen, Prozessanschlüsse, Reinigbarkeit, Einbaulage, Temperaturbeständigkeit, Dichtungen, Zulassungen und die konkrete Prozessführung. Die Auswahl muss daher immer anwendungsspezifisch erfolgen.
| Vorteil | Bedeutung in Hygieneprozessen | Typische Anwendung |
|---|---|---|
| Direkter Massedurchfluss | Menge wird ohne Umrechnung über Dichte erfasst | Rezepturen, Dosierung, Abfüllung, Chargenprozesse |
| Dichtemessung | Zusätzlicher Hinweis auf Produkt, Konzentration oder Mediumwechsel | Sirup, Konzentrate, Wirkstofflösungen, Reinigungsmedien |
| Temperaturmessung | Hilft bei Prozessbewertung und Plausibilitätskontrolle | CIP, Heißabfüllung, Pharmaansätze, Produktwechsel |
| Keine beweglichen Teile | Reduziert mechanischen Verschleiß im Messgerät | Dauerbetrieb, Dosierlinien, Prozessanlagen |
| Hygienische Ausführungen möglich | Prozessanschluss und Oberfläche können zur Anwendung passen | Lebensmittel, Getränke, Pharma, Kosmetik |
Hygieneanforderungen: Mehr als nur Edelstahl
Hygienische Messtechnik wird oft mit Edelstahl gleichgesetzt. Edelstahl ist zwar ein zentraler Werkstoff, aber Hygiene bedeutet deutlich mehr. Entscheidend ist, dass alle medienberührten Teile zur Anwendung passen, dass Oberflächen gut reinigbar sind, dass keine kritischen Toträume entstehen und dass Prozessanschlüsse hygienisch korrekt ausgeführt werden.
In Lebensmittel- und Getränkeprozessen steht meist die Vermeidung von Verunreinigung, Rückständen, mikrobiologischem Wachstum und Produktverschleppung im Vordergrund. In Pharmaanwendungen kommen zusätzlich Anforderungen an Reproduzierbarkeit, Dokumentation, Validierung, Werkstoffnachweise und oft sehr enge Prozessfenster hinzu. Der Durchflussmesser muss daher nicht nur messen, sondern auch in das hygienische Anlagenkonzept passen.
Besonders wichtig ist die Reinigbarkeit. Ein Messgerät kann aus geeignetem Edelstahl bestehen, aber durch ungünstige Einbaulage, falsche Dichtung, nicht passende Anschlussgeometrie oder unzureichende Entleerbarkeit trotzdem hygienisch problematisch sein. Gerade bei Produktwechseln oder sensiblen Medien müssen Rückstände zuverlässig entfernt werden können.
Die Auswahl eines Coriolis-Durchflussmessers sollte deshalb immer gemeinsam mit Anlagenplanung, Qualitätssicherung, Produktion, Reinigungskonzept und Instandhaltung betrachtet werden. Nur wenn Messgerät, Prozessanschluss, Einbaulage und Reinigungsstrategie zusammenpassen, entsteht eine hygienisch sinnvolle Messstelle.
| Hygienischer Punkt | Warum relevant? | Praktische Frage |
|---|---|---|
| Medienberührter Werkstoff | Kontakt mit Produkt und Reinigungsmedien | Ist der Werkstoff für Produkt, CIP und SIP geeignet? |
| Oberfläche | Beeinflusst Reinigbarkeit und Rückstandsbildung | Ist eine polierte Ausführung erforderlich? |
| Prozessanschluss | Bestimmt Dichtstelle und hygienische Einbindung | Passt der Anschluss zum Anlagenstandard? |
| Entleerbarkeit | Verhindert Produktreste und Reinigungsrückstände | Ist die Einbaulage für das Medium geeignet? |
| Dokumentation | Wichtig für Audit, Validierung und Qualitätssicherung | Welche Zertifikate und Werkstoffnachweise werden benötigt? |

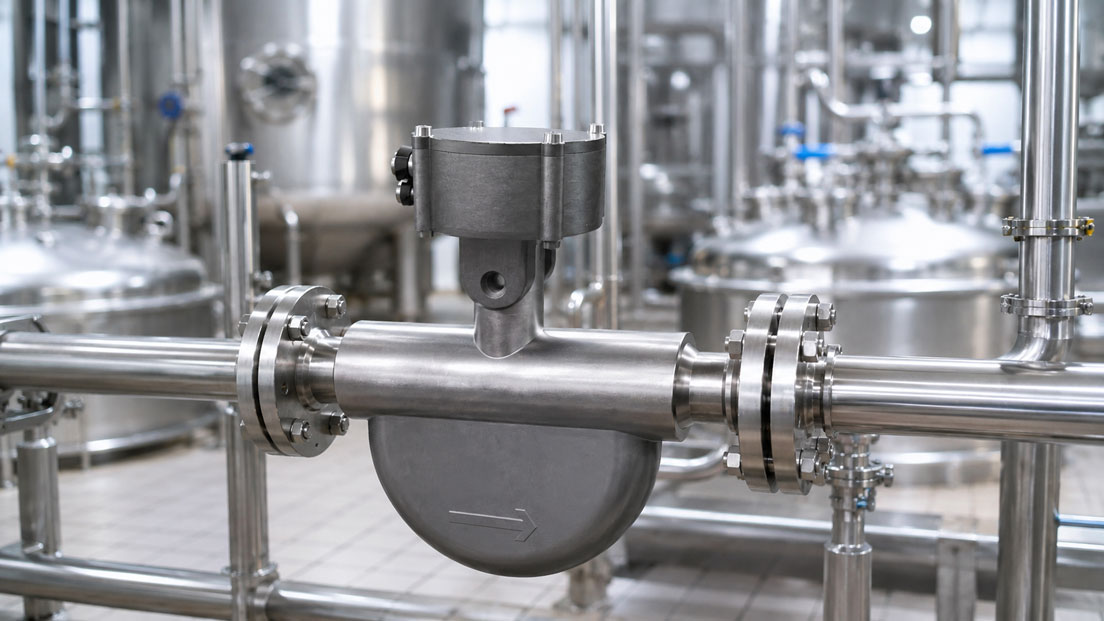

SITRANS FCS500: Coriolis-Sensor für Standard- und Hygieneanwendungen
Der SITRANS FCS500 ist ein Coriolis-Durchflusssensor für Standard- und Hygieneanwendungen. Er eignet sich besonders für Prozesse, bei denen eine robuste, universelle und hygienisch integrierbare Durchflussmessung benötigt wird. Typische Einsatzbereiche liegen in der Lebensmittel-, Getränke-, Pharma-, Chemie- und Prozessindustrie.
Für Hygieneanwendungen ist relevant, dass der Sensor mit medienberührten Rohren aus Edelstahl ausgeführt ist und je nach Ausführung mit geeigneten Prozessanschlüssen für hygienische Anlagen kombiniert werden kann. Damit kann der Sensor in Linien eingebunden werden, in denen Reinigung, Produktwechsel und Prozesssicherheit eine zentrale Rolle spielen.
Der SITRANS FCS500 ist besonders dann interessant, wenn eine Messstelle nicht nur den Volumenstrom, sondern den Massedurchfluss und zusätzliche Prozessinformationen bereitstellen soll. In Rezeptur-, Dosier- und Qualitätsprozessen kann diese Multiparameter-Betrachtung einen großen Vorteil bieten, weil Menge, Dichte und Temperatur gemeinsam bewertet werden können.
Wichtig ist dennoch die richtige Auslegung. Nennweite, Prozessanschluss, Messbereich, Medium, Viskosität, Druckverlust, Temperatur, Reinigungsbedingungen und gewünschte Ausgangssignale müssen zur Anlage passen. Gerade in Hygieneanwendungen sollte die Auswahl nicht allein nach Rohrnennweite erfolgen, sondern nach Prozessaufgabe und Reinigungsanforderung.
Massedurchfluss, Dichte und Temperatur in einem Messsystem
Ein wesentlicher Vorteil der Coriolis-Technologie ist die direkte Messung des Massedurchflusses. In vielen hygienischen Prozessen ist Masse die relevantere Größe als Volumen. Ein Liter eines Produkts kann abhängig von Temperatur, Dichte oder Zusammensetzung eine andere Masse haben. Wenn Rezepturen auf Kilogramm, Konzentration oder Masseanteilen basieren, ist der Massedurchfluss besonders aussagekräftig.
Die zusätzliche Dichtemessung kann in vielen Anwendungen für mehr Prozesssicherheit sorgen. Sie kann Hinweise geben, ob das richtige Medium in der Leitung ist, ob ein Produktwechsel abgeschlossen ist oder ob eine Konzentration plausibel ist. In Getränkeanwendungen, Sirupdosierung, Mischprozessen oder pharmazeutischen Ansätzen kann das helfen, Prozesse stabiler zu führen.
Auch die Temperaturmessung ist nicht nur ein Nebenwert. Temperatur beeinflusst Viskosität, Dichte, Reinigungswirkung, Produktqualität und Prozessverhalten. Wenn Durchfluss, Dichte und Temperatur aus einer Messstelle verfügbar sind, lassen sich Prozesszustände besser bewerten als mit einer reinen Durchflussmessung.
Für die Qualitätssicherung ist diese Kombination besonders wertvoll. Abweichungen im Durchfluss können direkt mit Dichte- oder Temperaturänderungen verglichen werden. Dadurch lassen sich Produktwechsel, Lufteintrag, Reinigungsphasen oder unplausible Prozesszustände schneller erkennen.
| Messgröße | Nutzen in Hygieneanwendungen | Beispiel |
|---|---|---|
| Massedurchfluss | Direkte Mengenbestimmung unabhängig von Volumenänderungen | Dosierung von Sirup, Öl, Wirkstofflösung oder Konzentrat |
| Volumenstrom | Hilfreich für Anlagenbetrieb und Pumpenüberwachung | Überwachung von Prozess- oder Reinigungsleitungen |
| Dichte | Hinweis auf Produkt, Konzentration oder Mediumwechsel | Unterscheidung von Produkt, Wasser und Reinigungsmedium |
| Temperatur | Bewertung von Prozess- und Reinigungsbedingungen | CIP-Phase, Heißabfüllung, temperierte Ansätze |
| Summenzähler | Erfassung von Chargen- oder Verbrauchsmengen | Batching, Abfüllung, Rohstoffverbrauch |
Hygienische Prozessanschlüsse und Einbindung in die Anlage
Der Prozessanschluss entscheidet, wie der Coriolis-Durchflussmesser in die Anlage eingebunden wird. In hygienischen Anlagen sind Anschlüsse wie Clamp-Verbindungen, sterile Verschraubungen oder andere hygienische Anschlussformen üblich. Entscheidend ist, dass Anschluss, Dichtung und Einbaugeometrie zum Anlagenstandard und zum Reinigungsprozess passen.
Ein hygienischer Anschluss muss nicht nur mechanisch passen, sondern auch reinigbar sein. Dichtungen dürfen nicht ungünstig in den Produktstrom hineinragen oder Toträume erzeugen. Auch die Montage muss korrekt erfolgen, weil eine falsch eingesetzte Dichtung oder eine ungeeignete Dichtfläche die hygienische Qualität der Messstelle beeinträchtigen kann.
Bei der Auswahl sollte außerdem betrachtet werden, ob der Sensor dauerhaft in der Linie verbleibt oder regelmäßig demontiert wird. In vielen Anlagen ist eine feste Installation mit zuverlässiger CIP-Reinigung gewünscht. In anderen Fällen kann eine gute Zugänglichkeit für Inspektion oder Wartung wichtiger sein.
Die Prozessanschlüsse sollten früh in der Planung geklärt werden. Wenn der Coriolis-Sensor erst spät ausgewählt wird, passen Nennweite, Baulänge, Anschlussnorm oder Dichtungsanforderung möglicherweise nicht optimal zur Rohrleitung. Das kann zu unnötigen Adaptern, zusätzlichen Dichtstellen oder ungünstigen Einbausituationen führen.
CIP und SIP: Reinigung und Sterilisation richtig berücksichtigen
CIP und SIP sind in Hygieneprozessen zentrale Planungspunkte. CIP steht für Cleaning in Place, also Reinigung ohne Demontage. SIP steht für Sterilization in Place, also Sterilisation im eingebauten Zustand. Beide Prozesse stellen Anforderungen an Werkstoffe, Dichtungen, Temperaturbeständigkeit, Oberflächen und Entleerbarkeit.
Ein Coriolis-Durchflussmesser in einer CIP-fähigen Anlage muss nicht nur das Produkt messen, sondern auch Reinigungsmedien, Spülwasser und gegebenenfalls Dampf- oder Heißwasserphasen sicher überstehen. Reinigungsmedien können chemisch aggressiver sein als das eigentliche Produkt. Deshalb muss die Medienverträglichkeit immer Produkt und Reinigung gemeinsam berücksichtigen.
Die Einbaulage ist ebenfalls wichtig. Wenn Reinigungsflüssigkeit oder Produktreste im Sensor stehen bleiben, kann dies hygienisch problematisch sein. Bei viskosen Produkten oder Medien mit Feststoffanteilen muss besonders darauf geachtet werden, dass die Strömung und Reinigung die Messrohre ausreichend durchspülen.
SIP-Anwendungen bringen zusätzliche thermische Anforderungen. Hohe Temperaturen und schnelle Temperaturwechsel belasten Werkstoffe, Dichtungen und Messsystem. Deshalb müssen maximal auftretende Mediumtemperaturen, Reinigungszeiten und Temperaturzyklen bereits bei der Geräteauswahl bekannt sein.
| Reinigungsaspekt | Einfluss auf den Coriolis-Sensor | Planungshinweis |
|---|---|---|
| CIP-Medium | Chemische Belastung für medienberührte Teile | Produkt und Reinigungschemie gemeinsam prüfen. |
| SIP-Temperatur | Thermische Belastung für Sensor und Dichtungen | Maximale Temperatur und Einwirkzeit berücksichtigen. |
| Entleerbarkeit | Rückstände können hygienisch kritisch sein | Einbaulage und Leitungsführung passend wählen. |
| Produktwechsel | Reste können Folgechargen beeinflussen | Reinigungswirkung und Spülphasen validieren. |
| Dichtung | Kontakt mit Produkt und Reinigungsmedien | Dichtungswerkstoff nicht nur für Produkt, sondern auch für CIP/SIP prüfen. |
Viskosität, Produktwechsel und schwierige Medien
Viele hygienische Medien sind nicht wasserähnlich. Sirup, Saucen, Konzentrate, Öle, Cremes, Lotionen, Fruchtzubereitungen oder pharmazeutische Zwischenprodukte können deutlich höhere Viskositäten haben. Die Viskosität beeinflusst Druckverlust, Pumpenverhalten, Entleerbarkeit, Reinigbarkeit und Reaktionszeit der Anlage.
Coriolis-Durchflussmesser können für viele viskose Medien sehr gut geeignet sein, müssen aber richtig dimensioniert werden. Ein zu kleiner Sensor kann unnötig hohen Druckverlust erzeugen oder den Prozess belasten. Ein zu großer Sensor kann bei kleinen Durchflüssen ungünstig sein. Die Auslegung sollte daher nicht nur nach Rohrnennweite, sondern nach realem Durchflussbereich, Viskosität und Druckverhältnissen erfolgen.
Produktwechsel stellen zusätzliche Anforderungen. In einer Linie können nacheinander Produkt, Spülwasser, Reinigungsmedium und wieder Produkt laufen. Der Coriolis-Messwert kann helfen, diese Phasen besser zu unterscheiden, besonders wenn Dichte und Temperatur mit betrachtet werden. Das unterstützt Qualitätssicherung und Prozessoptimierung.
Bei Medien mit Feststoffanteilen, Luftblasen oder stark wechselnder Zusammensetzung muss die Anwendung genauer geprüft werden. Lufteintrag kann Messwerte beeinflussen, und Feststoffe können je nach Art und Konzentration Strömung und Reinigung erschweren. Die Messstelle sollte daher immer auf das konkrete Medium ausgelegt werden.
Rezepturen, Dosierung und Qualitätskontrolle
In Rezepturprozessen zählt Wiederholbarkeit. Wenn eine Charge immer dieselbe Zusammensetzung haben soll, müssen Rohstoffe, Zwischenprodukte und Zusatzstoffe zuverlässig dosiert werden. Coriolis-Durchflussmesser sind hier stark, weil sie direkt massebezogene Mengen erfassen und damit sehr gut zu vielen Rezeptur- und Batchprozessen passen.
Bei Getränkeanwendungen kann dies beispielsweise die Dosierung von Konzentraten, Sirupen, Alkohol, Aromen oder Wasser betreffen. In Lebensmittelprozessen können Öle, Zutaten, Milchprodukte, Fruchtzubereitungen oder Saucen relevant sein. In Pharmaanwendungen geht es häufig um Wirkstofflösungen, Puffer, Lösungsmittel, Reinigungsmedien oder Prozessflüssigkeiten.
Die Dichtemessung kann zusätzlich zur Qualitätskontrolle beitragen. Wenn ein Medium eine erwartete Dichte besitzt, kann eine deutliche Abweichung auf falsches Produkt, unvollständige Mischung, Temperaturabweichung, Lufteintrag oder einen Produktwechsel hinweisen. Der Coriolis-Durchflussmesser liefert damit zusätzliche Prozessinformationen, die über reine Mengenmessung hinausgehen.
Für die Praxis ist wichtig, dass Messwerte und Chargenzähler sauber in Steuerung, Leitsystem oder Rezepturverwaltung eingebunden werden. Nur wenn Skalierung, Einheit, Totalizer, Signalverarbeitung und Chargenlogik korrekt sind, kann die hohe Messleistung des Sensors im Prozess genutzt werden.
Einbau, Druckverlust und Anlagenplanung
Der Einbau eines Coriolis-Durchflussmessers muss mechanisch, hygienisch und messtechnisch zur Anlage passen. Anders als viele andere Messprinzipien benötigen Coriolis-Geräte in der Regel keine langen geraden Ein- und Auslaufstrecken. Dennoch sind Einbauposition, Befestigung, Rohrspannungen, Vibrationen, Entleerbarkeit und Zugänglichkeit wichtig.
Rohrspannungen und mechanische Belastungen können die Messstelle beeinflussen. Der Sensor sollte nicht als mechanischer Ausgleich für schlecht ausgerichtete Rohrleitungen dienen. Besonders in hygienischen Rohrsystemen mit häufigen Temperaturwechseln und Reinigungszyklen muss die Montage stabil und spannungsarm ausgeführt werden.
Druckverlust ist ebenfalls ein wichtiger Punkt. In vielen Lebensmittel- und Pharmaanlagen sind Pumpenleistung, Produktschonung und Reinigungsströmung entscheidend. Ein zu hoher Druckverlust kann Dosierverhalten, Durchsatz oder CIP-Wirkung beeinflussen. Die Nennweite sollte daher passend zum Prozess ausgelegt werden.
Auch die Zugänglichkeit darf nicht vergessen werden. Anzeige, Anschlussraum, Kabel, Erdung, Typenschild und mögliche Servicepunkte müssen erreichbar bleiben. In hygienischen Anlagen ist außerdem darauf zu achten, dass die Montage keine schlecht reinigbaren Außenbereiche oder unnötige Schmutzfangstellen erzeugt.
| Einbaupunkt | Warum wichtig? | Praktischer Hinweis |
|---|---|---|
| Nennweite | Beeinflusst Messbereich und Druckverlust | Nach Durchflussbereich und Viskosität auslegen, nicht nur nach Rohrgröße. |
| Einbaulage | Beeinflusst Entleerbarkeit und Lufteinschlüsse | Passend zu Medium, Reinigung und Anlagengeometrie wählen. |
| Rohrspannung | Kann Sensor mechanisch belasten | Spannungsarme Montage und geeignete Abstützung vorsehen. |
| Vibration | Kann Messung und Befestigung beeinflussen | Pumpen, Rohrhalterungen und Anlagenumgebung berücksichtigen. |
| Zugänglichkeit | Wichtig für Service, Kontrolle und Dokumentation | Messumformer, Kabel und Typenschild erreichbar halten. |
Ausgangssignale, SPS-Anbindung und Prüfung der Messkette
Ein Coriolis-Durchflussmesser liefert nur dann einen Nutzen, wenn seine Messwerte korrekt in Steuerung, Leitsystem, Batchsystem oder Qualitätsdatenerfassung verarbeitet werden. Neben dem Durchfluss können auch Dichte, Temperatur, Summenzähler, Statusinformationen oder Diagnosewerte relevant sein.
In vielen Anlagen werden analoge 4–20-mA-Signale weiterhin genutzt, zum Beispiel für Durchfluss, Dichte oder Temperatur. Zusätzlich können digitale Schnittstellen oder Feldbusse eingesetzt werden, wenn mehrere Messwerte und Diagnosen übertragen werden sollen. Entscheidend ist, dass Messbereich, Einheit, Skalierung, Grenzwerte und Fehlerverhalten klar definiert sind.
Ein häufiger Fehler entsteht, wenn das Messgerät korrekt arbeitet, aber die SPS oder das Leitsystem falsch skaliert ist. Dann stimmen Rezepturmenge, Chargenzähler oder Prozesswert nicht, obwohl der Sensor selbst korrekt misst. Gerade bei hygienischen Produktionsprozessen kann das zu Ausschuss, Nacharbeit oder Qualitätsabweichungen führen.
Für die Prüfung von 4–20-mA-Signalen eignet sich der UPS4E Stromschleifen-Kalibrator. Damit lassen sich Stromschleifen messen oder simulieren und Skalierungsfehler zwischen Coriolis-Durchflussmesser, Anzeige, SPS und Leitsystem erkennen. Bei Inbetriebnahme, Rezepturprüfung und Fehlersuche ist das besonders hilfreich.
Zertifikate, Werkstoffe und Dokumentation
In Hygieneanwendungen spielt Dokumentation eine größere Rolle als in vielen Standardanwendungen. Betreiber benötigen häufig Werkstoffnachweise, Oberflächenangaben, Kalibrierzertifikate, Konformitätserklärungen, hygienische Zulassungen oder weitere projektbezogene Unterlagen. Welche Dokumente erforderlich sind, hängt von Branche, Betreiberstandard und Anwendung ab.
Für Lebensmittel- und Getränkeanlagen können Werkstoff, Oberfläche, Dichtungen und Reinigbarkeit entscheidend sein. In Pharmaanlagen kommen häufig zusätzliche Anforderungen an Nachvollziehbarkeit, Validierung, Kalibrierung und Änderungskontrolle hinzu. Der Durchflussmesser muss daher nicht nur technisch passen, sondern auch dokumentationsseitig zum Qualitätssystem des Betreibers.
Besonders wichtig ist die eindeutige Zuordnung der Messstelle. Seriennummer, Messbereich, Prozessanschluss, Werkstoffe, Zertifikate, Kalibrierung und Parametrierung sollten nachvollziehbar dokumentiert werden. Bei späteren Audits, Wartungen oder Ersatzteilbestellungen spart das viel Aufwand.
Auch Änderungen müssen dokumentiert werden. Wenn ein Sensor ersetzt, ein Messbereich geändert, ein Ausgangssignal anders skaliert oder ein Prozessanschluss angepasst wird, muss dies im Anlagen- und Qualitätssystem nachvollzogen werden. In validierten oder qualitätskritischen Prozessen ist das ein zentraler Bestandteil der Betriebssicherheit.
| Dokument / Nachweis | Typischer Zweck | Relevanz in Hygieneprozessen |
|---|---|---|
| Werkstoffnachweis | Bestätigung medienberührter Materialien | Wichtig für Produktkontakt und Auditfähigkeit. |
| Oberflächenangabe | Bewertung der Reinigbarkeit | Relevant bei hygienischen und pharmazeutischen Anforderungen. |
| Kalibrierzertifikat | Nachweis der Messgenauigkeit | Wichtig für Qualitätssicherung, Rezepturen und Chargenprozesse. |
| Hygienische Zulassung | Nachweis der Eignung für hygienische Anwendungen | Relevant für Lebensmittel, Getränke und Pharma. |
| Parametrierungsdaten | Nachvollziehbarkeit von Messbereich und Signalzuordnung | Wichtig für SPS, Leitsystem und Rezepturverwaltung. |
Typische Fehler bei Coriolis-Messungen in Hygieneanwendungen
Ein häufiger Fehler ist die Auswahl des Messgeräts nur nach Rohrnennweite. Bei Coriolis-Durchflussmessern sind jedoch realer Durchflussbereich, Viskosität, Druckverlust, gewünschte Genauigkeit und Mediumeigenschaften entscheidend. Ein Sensor, der mechanisch in die Rohrleitung passt, ist nicht automatisch optimal für den Prozess.
Ein weiterer Fehler ist die Vernachlässigung der Reinigung. Wenn nur das Produkt betrachtet wird, aber CIP-Medien, Temperaturen, Reinigungszeiten und Dichtungen nicht geprüft werden, kann die Messstelle im Betrieb Probleme verursachen. Reinigungsmedien können Werkstoffe und Dichtungen stärker belasten als das Produkt selbst.
Auch Produktwechsel werden häufig unterschätzt. Wenn sich Dichte, Viskosität oder Temperatur stark ändern, muss geprüft werden, ob Messbereich, Signalverarbeitung und Rezepturlogik für alle Betriebszustände passen. Ein Messgerät in einer hygienischen Linie sieht oft nacheinander Produkt, Wasser, Reinigungsmedium, Luft und wieder Produkt.
Problematisch ist außerdem eine unklare Signalzuordnung. Wenn Massedurchfluss, Volumenstrom, Dichte, Temperatur oder Totalizer falsch skaliert oder in der SPS falsch benannt werden, entstehen Prozessfehler trotz korrekter Messung. Die elektrische und digitale Einbindung ist daher genauso wichtig wie der hygienische Einbau.
| Fehlerbild | Mögliche Ursache | Prüfansatz |
|---|---|---|
| Dosiermenge stimmt nicht | Falsche Skalierung, falsche Einheit oder ungeeigneter Messbereich | Messbereich, Totalizer und SPS-Parametrierung prüfen. |
| Hoher Druckverlust | Sensor zu klein oder Medium zu viskos | Nennweite anhand Durchfluss, Viskosität und Druckverhältnissen neu bewerten. |
| Reinigung ist unzureichend | Ungünstige Einbaulage, Toträume oder falsche Anschlussgeometrie | CIP-Konzept, Entleerbarkeit und Prozessanschluss prüfen. |
| Dichtewert ist instabil | Lufteintrag, Produktwechsel oder Prozessinstabilität | Mediumzustand, Pumpenbetrieb und Messstelle kontrollieren. |
| Audit-Dokumentation fehlt | Zertifikate und Werkstoffnachweise wurden nicht mitbestellt | Dokumentationsanforderungen vor Bestellung klären. |
Praxisbeispiel: Rezepturdosierung in der Lebensmittelproduktion
In einer Lebensmittelproduktion soll ein Sirup in eine Mischlinie dosiert werden. Die Menge muss chargengenau erfasst werden, weil bereits kleine Abweichungen Geschmack, Farbe und Produktqualität beeinflussen können. Gleichzeitig wird die Linie regelmäßig mit Wasser und Reinigungsmedium gespült. Der Betreiber benötigt daher eine Messstelle, die sowohl im Produktbetrieb als auch während Reinigung und Produktwechsel zuverlässig arbeitet.
Ein Coriolis-Durchflussmesser wird in die Dosierleitung eingebaut. Der Massedurchfluss dient zur exakten Dosierung des Sirups. Zusätzlich werden Dichte und Temperatur überwacht, um Produktzustand und Reinigungsphasen besser unterscheiden zu können. Während des Produktwechsels helfen die Messwerte, den Übergang von Produkt zu Spülwasser und zurück zum Produkt nachzuvollziehen.
Bei der Auslegung werden Durchflussbereich, Viskosität, Mediumtemperatur, CIP-Bedingungen, hygienischer Anschluss und gewünschte Dokumentation berücksichtigt. Der Sensor wird nicht nur nach Rohrnennweite gewählt, sondern nach realer Messaufgabe. Das reduziert Druckverlust, verbessert Dosiergenauigkeit und erleichtert die Integration in die Rezeptursteuerung.
Bei der Inbetriebnahme werden Massedurchfluss, Totalizer, 4–20-mA-Signal, SPS-Skalierung und Chargenlogik geprüft. Dadurch wird sichergestellt, dass der Messwert im Gerät, in der Steuerung und in der Rezepturdokumentation identisch interpretiert wird.
Welche Messgeräte / Produkte eignen sich?
Der SITRANS FCS500 Coriolis-Durchflusssensor für Standard- und Hygieneanwendungen ist die passende zentrale Lösung für viele hygienische Durchflussmessungen in Lebensmittel-, Getränke- und Pharmaanwendungen. Er ist besonders interessant, wenn Massedurchfluss, Dichte, Temperatur, hygienische Prozessanschlüsse und zuverlässige Integration in industrielle Anlagen gemeinsam gefordert sind.
Die Seite Coriolis-Durchflussmessung bietet einen Überblick über die Coriolis-Technologie und die SITRANS-FC-Systemwelt. Sie ist der richtige Einstieg, wenn zwischen Sensor, Messumformer, kompakter oder getrennter Ausführung sowie verschiedenen Coriolis-Baureihen unterschieden werden soll.
Für kleinere Durchflüsse, spezielle Dosieraufgaben oder Labor- und Pilotanlagen können auch andere Coriolis-Systeme aus dem SITRANS-FC-Programm relevant sein. Bei besonders hohen Durchflüssen, extremen Temperaturen oder korrosiven Medien kann eine andere Sensorbaureihe sinnvoller sein. Die Auswahl sollte daher immer anhand von Medium, Durchflussbereich, Prozessanschluss, Temperatur, Druckverlust und Dokumentationsanforderung erfolgen.
Wenn Coriolis-Durchflussmesser mit 4–20-mA-Signalen in SPS, Anzeige oder Leitsystem eingebunden werden, ist der UPS4E Stromschleifen-Kalibrator ein hilfreiches Prüfmittel. Damit lässt sich kontrollieren, ob Messgerät, Steuerung und Leitsystem dieselbe Skalierung verwenden und ob die Messkette korrekt arbeitet.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| SITRANS FCS500 | Coriolis-Durchflusssensor für Standard- und Hygieneanwendungen | Lebensmittel, Getränke, Pharma, Rezepturen, Produktwechsel und hygienischen Prozessanschlüssen |
| Coriolis-Durchflussmessung | Übersicht über SITRANS-FC-Coriolis-Systeme | Auswahl von Sensor, Messumformer, Baugröße und Systemarchitektur |
| Hygienische Prozessanschlüsse | Einbindung in reinigbare Rohrleitungssysteme | CIP/SIP, Lebensmittelkontakt, Pharmaanwendungen und Produktwechsel |
| Coriolis-Systeme für kleine Durchflüsse | Präzise Dosierung kleiner Mengen | Wirkstoffe, Aromen, Zusatzstoffe, Labor- und Pilotanlagen |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | Inbetriebnahme, Skalierungsprüfung, Rezepturprüfung und Fehlersuche |
Fazit: Coriolis ist stark, wenn Hygiene und Genauigkeit zusammenkommen
Coriolis-Durchflussmesser sind in Hygieneanwendungen besonders sinnvoll, wenn Mengen exakt erfasst, Rezepturen reproduzierbar gefahren und zusätzliche Prozessinformationen wie Dichte und Temperatur genutzt werden sollen. In Lebensmittel-, Getränke- und Pharmaanlagen kann diese Multiparameter-Messung einen klaren Mehrwert gegenüber einer reinen Volumenstrommessung bieten.
Der SITRANS FCS500 ist für solche Aufgaben besonders interessant, wenn eine universelle Coriolis-Lösung für Standard- und Hygieneanwendungen benötigt wird. Entscheidend ist jedoch die richtige Auslegung: Medium, Durchflussbereich, Viskosität, Druckverlust, hygienischer Anschluss, CIP/SIP-Bedingungen, Werkstoffe, Dokumentation und Signalverarbeitung müssen zusammenpassen.
Die wichtigste Empfehlung lautet: Coriolis-Messstellen in Hygieneprozessen immer als Teil des gesamten Anlagen- und Reinigungskonzepts betrachten. Nur wenn Messgerät, Prozessanschluss, Einbaulage, Reinigung, Dokumentation und Steuerungsanbindung sauber geplant sind, entsteht eine Messstelle, die nicht nur genau misst, sondern auch hygienisch und betriebssicher arbeitet.
FAQ: Häufige Fragen zu Coriolis-Durchflussmessern in Hygieneprozessen
Warum sind Coriolis-Durchflussmesser für Hygieneanwendungen interessant?
Sie messen den Massedurchfluss direkt und können zusätzlich Dichte und Temperatur liefern. Das ist besonders hilfreich bei Rezepturen, Dosierungen, Produktwechseln und Qualitätskontrolle.
Was ist der Vorteil gegenüber einer reinen Volumenstrommessung?
Der Massedurchfluss ist unabhängig von volumenbezogenen Änderungen durch Dichte oder Temperatur. Für viele Rezepturen und Chargenprozesse ist Masse die wichtigere Größe.
Kann ein Coriolis-Durchflussmesser in der Lebensmittelindustrie eingesetzt werden?
Ja, sofern Werkstoffe, Oberfläche, Prozessanschluss, Dichtung und Reinigbarkeit zur Anwendung passen. Die konkrete Ausführung muss immer zur Anlage und zum Produkt gewählt werden.
Ist Coriolis auch für Pharmaanwendungen geeignet?
Coriolis kann in Pharmaanwendungen sehr sinnvoll sein, wenn hygienische Ausführung, Dokumentation, Kalibrierung, Werkstoffnachweise und Prozessanforderungen erfüllt werden.
Was bedeutet hygienischer Prozessanschluss?
Ein hygienischer Prozessanschluss ist so ausgeführt, dass er gut reinigbar ist, keine kritischen Toträume erzeugt und zu den Standards der Anlage passt.
Warum ist CIP bei der Auswahl wichtig?
Bei CIP wird die Anlage ohne Demontage gereinigt. Der Durchflussmesser muss Reinigungsmedien, Temperaturen, Strömungen und chemische Belastungen sicher überstehen.
Was ist bei SIP zu beachten?
SIP bedeutet Sterilisation im eingebauten Zustand. Hier sind Temperaturbeständigkeit, Dichtungen, Werkstoffe und Einwirkzeiten besonders wichtig.
Kann ein Coriolis-Messgerät Produktwechsel erkennen?
Es kann Produktwechsel unterstützen, weil neben dem Durchfluss häufig Dichte und Temperatur verfügbar sind. Änderungen dieser Werte können Hinweise auf Mediumwechsel oder Spülphasen geben.
Welche Rolle spielt die Dichtemessung?
Die Dichtemessung kann zur Plausibilitätsprüfung, Produktidentifikation, Konzentrationsbewertung oder Qualitätskontrolle genutzt werden.
Welche Rolle spielt die Temperaturmessung?
Temperatur beeinflusst Produktverhalten, Dichte, Viskosität und Reinigung. Ein Temperaturwert aus der Messstelle hilft bei Prozessbewertung und Kontrolle.
Ist Coriolis für viskose Medien geeignet?
Ja, Coriolis kann für viele viskose Medien geeignet sein. Wichtig sind jedoch richtige Dimensionierung, Druckverlust, Durchflussbereich und Reinigbarkeit.
Was passiert bei Lufteintrag im Medium?
Lufteintrag kann Coriolis-Messungen beeinflussen. Deshalb sollten Pumpenbetrieb, Leitungsführung und Prozesszustand so bewertet werden, dass Gasanteile möglichst vermieden oder erkannt werden.
Benötigt Coriolis Ein- und Auslaufstrecken?
Coriolis-Durchflussmesser benötigen in der Regel keine langen geraden Ein- und Auslaufstrecken. Trotzdem müssen Einbaulage, Rohrspannung, Vibrationen und Entleerbarkeit berücksichtigt werden.
Warum darf man den Sensor nicht nur nach Rohrnennweite auswählen?
Weil Durchflussbereich, Viskosität, Druckverlust, gewünschte Genauigkeit und Reinigungsanforderungen wichtiger sein können als die reine Rohrgröße.
Welche Dokumente sind in Hygieneanwendungen wichtig?
Je nach Anwendung können Werkstoffnachweise, Oberflächenangaben, Kalibrierzertifikate, hygienische Zulassungen, Konformitätserklärungen und Parametrierungsdaten relevant sein.
Wie wird ein Coriolis-Durchflussmesser in die SPS eingebunden?
Typisch sind analoge Signale wie 4–20 mA oder digitale Schnittstellen. Messbereich, Einheit, Skalierung, Fehlerverhalten und Totalizer müssen sauber parametriert werden.
Wie prüft man ein 4–20-mA-Signal vom Coriolis-Durchflussmesser?
Mit einem Stromschleifenkalibrator kann das Signal gemessen oder simuliert werden. So lässt sich prüfen, ob Messgerät, Anzeige, SPS und Leitsystem dieselbe Skalierung verwenden.
Wann ist der SITRANS FCS500 besonders sinnvoll?
Der SITRANS FCS500 ist besonders sinnvoll, wenn eine Coriolis-Durchflussmessung für Standard- und Hygieneanwendungen mit Massedurchfluss, Dichte, Temperatur und hygienischer Einbindung benötigt wird.
