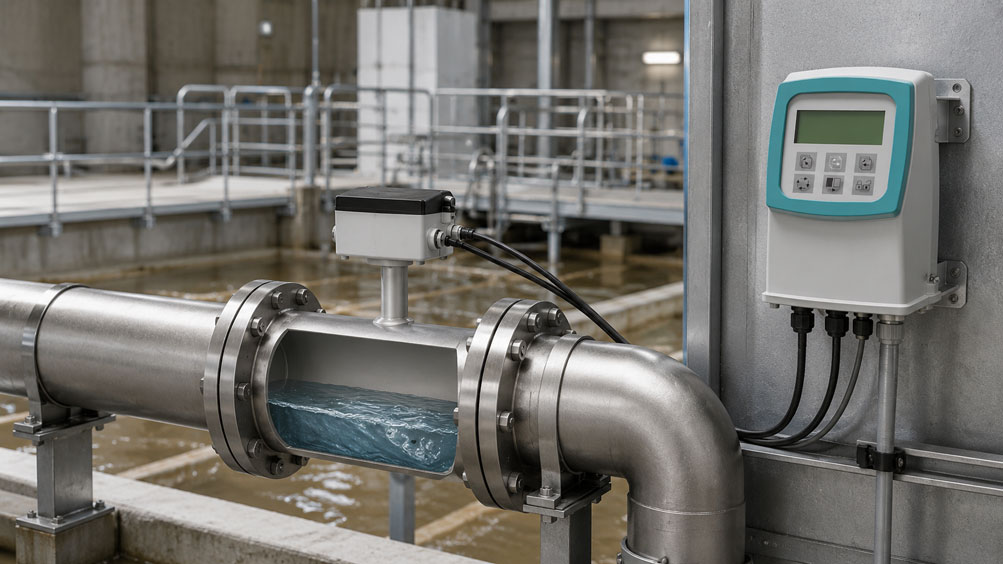

Ein magnetisch-induktiver Durchflussmesser zeigt einen stabilen Durchflusswert, obwohl sich in der horizontalen Rohrleitung sichtbar ein Luftpolster gebildet hat. Die Elektroden des Messaufnehmers befinden sich seitlich im Rohr und sind noch vollständig mit Flüssigkeit bedeckt. Muss der angezeigte Wert deshalb trotzdem stimmen? Genau hier liegt eine typische Fehlinterpretation bei magnetisch-induktiven Durchflussmessern.
Ein klassischer Inline-MID ist für ein vollständig mit leitfähiger Flüssigkeit gefülltes Messrohr ausgelegt. Aus der induzierten Spannung an den Elektroden wird die Strömungsgeschwindigkeit bestimmt und zusammen mit dem bekannten vollständigen Rohrquerschnitt der Volumenstrom berechnet. Ist das Rohr teilweise mit Luft gefüllt, stimmen diese geometrischen Voraussetzungen nicht mehr. Besonders problematisch ist, dass ein solcher Zustand nicht zwangsläufig sofort zu einer eindeutigen Fehlermeldung führen muss.
Die Position der Messelektroden spielt dabei eine wichtige Rolle. Bei einer horizontalen Rohrleitung werden sie üblicherweise seitlich angeordnet, damit sich weder Luft direkt an den Elektroden sammelt noch Sedimente auf ihnen ablagern. Genau diese günstige Position kann jedoch dazu führen, dass die Elektroden bei einer moderaten Teilfüllung weiterhin benetzt bleiben. Das Messgerät erhält dann weiterhin ein elektrisches Signal, obwohl die Rohrleitung nicht mehr vollständig gefüllt ist.
Eine funktionierende Elektrodenbenetzung ist deshalb nicht gleichbedeutend mit einem vollständig gefüllten Messrohr. Bei einem klassischen MID müssen beide Bedingungen erfüllt sein: Die Elektroden müssen sicher benetzt sein und der gesamte Messrohrquerschnitt muss mit dem Medium gefüllt sein.
Warum benötigt ein MID ein vollständig gefülltes Rohr?
Das magnetisch-induktive Messprinzip basiert auf dem Faradayschen Induktionsgesetz. Eine elektrisch leitfähige Flüssigkeit bewegt sich durch ein Magnetfeld. Dabei entsteht eine elektrische Spannung, die über Elektroden im Messrohr erfasst wird und mit der Strömungsgeschwindigkeit des Mediums zusammenhängt.
Der Messumformer verwendet diese Information, um den Volumenstrom zu bestimmen. Dazu wird von einer bekannten und vollständig mit Flüssigkeit gefüllten Rohrquerschnittsfläche ausgegangen. Vereinfacht lässt sich der Zusammenhang als Q = v × A beschreiben. Dabei ist v die ermittelte mittlere Strömungsgeschwindigkeit und A die Querschnittsfläche des vollständig gefüllten Messrohres.
Bei Teilfüllung verändert sich jedoch die tatsächlich durchströmte Fläche. Zusätzlich verändern sich die elektrische Feldverteilung und die Beziehung zwischen Elektrodensignal und mittlerer Geschwindigkeit. Ein klassischer MID besitzt normalerweise keine Information darüber, wie groß der aktuell benetzte Rohrquerschnitt tatsächlich ist. Deshalb kann aus einem weiterhin vorhandenen Elektrodensignal nicht einfach ein korrekter Volumenstrom berechnet werden.
Was passiert bei einer teilweise gefüllten Rohrleitung?
Teilfüllung bedeutet nicht zwangsläufig, dass das Messrohr beinahe leer sein muss. Schon ein dauerhaft vorhandenes Luftpolster im oberen Rohrbereich verletzt die Grundvoraussetzung der klassischen MID-Messung. Je nach Füllhöhe und Elektrodenposition können dabei sehr unterschiedliche Symptome auftreten.
| Zustand im Messrohr | Mögliches Verhalten | Bewertung |
|---|---|---|
| Rohr vollständig gefüllt | Elektroden vollständig benetzt, stabile Messbedingungen | Normaler Betriebszustand |
| Kleines Luftpolster im oberen Bereich | Elektroden können weiterhin vollständig benetzt sein | Anzeige kann plausibel wirken, Messwert ist aber nicht zuverlässig abgesichert |
| Füllstand sinkt bis in den Elektrodenbereich | Signal wird instabil oder Diagnose kann ansprechen | Messung nicht mehr verwendbar |
| Elektroden nicht mehr ausreichend benetzt | Leerrohrerkennung beziehungsweise Elektrodenfehler möglich | Durchflussmessung wird typischerweise verworfen oder als fehlerhaft erkannt |
Gerade der zweite Fall ist kritisch. Eine ruhige Anzeige vermittelt leicht den Eindruck einer funktionierenden Messung. Tatsächlich kennt das Gerät jedoch weder die aktuelle Füllhöhe noch die tatsächlich durchströmte Querschnittsfläche. Ein stabiler Zahlenwert ist deshalb noch kein Beweis für einen korrekten Volumenstrom.
Welche Rolle spielt die Elektrodenlage?
Bei horizontal eingebauten MID werden die Messelektroden üblicherweise seitlich angeordnet. Bildlich entspricht das ungefähr einer Position auf 3 und 9 Uhr. Diese Anordnung hat einen guten Grund: Luft sammelt sich bevorzugt im oberen Rohrbereich, während Sedimente beziehungsweise Feststoffe eher nach unten absinken. Würden sich die Elektroden oben oder unten befinden, könnten Gasblasen beziehungsweise Ablagerungen die Messung unmittelbar beeinflussen.
Die seitliche Elektrodenlage verbessert deshalb die Betriebssicherheit bei einem vollständig gefüllten Messrohr. Sie kann aber keine Teilfüllung kompensieren. Sinkt der Flüssigkeitsspiegel beispielsweise nur bis knapp oberhalb der seitlichen Elektroden, bleiben beide Messstellen weiterhin benetzt. Der MID kann dadurch ein scheinbar sauberes Signal liefern, obwohl sich oberhalb des Mediums bereits ein erheblicher Luftanteil befindet.
Die richtige Elektrodenlage löst damit ein anderes Problem als die Rohrfüllung: Sie schützt die Elektroden möglichst gut vor Gasansammlungen und Sedimenten. Sie macht aus einem klassischen MID jedoch kein Messgerät für teilweise gefüllte Rohrleitungen.
Was erkennt die Leerrohrerkennung tatsächlich?
Viele moderne MID besitzen eine Leerrohrerkennung beziehungsweise eine Funktion zur Überwachung der Elektrodenbenetzung. Diese Diagnose ist sehr hilfreich, darf aber nicht als kontinuierliche Messung des Rohrfüllstandes verstanden werden. Sie soll im Wesentlichen erkennen, wenn die elektrischen Bedingungen an den Elektroden nicht mehr zu einem ordnungsgemäß gefüllten Messrohr passen.
Solange beide Messelektroden noch ausreichend Kontakt zur leitfähigen Flüssigkeit haben, kann eine teilweise gefüllte Rohrleitung deshalb unter Umständen nicht eindeutig als „leer“ erkannt werden. Die genaue Funktion hängt vom jeweiligen Geräteaufbau und der Parametrierung ab. Eine Leerrohrerkennung ersetzt deshalb keine geeignete hydraulische Einbausituation.
Das ist für die Fehlersuche wichtig: Zeigt der MID keine Leerrohrmeldung, lässt sich daraus nicht automatisch schließen, dass die Rohrleitung zu 100 % gefüllt ist. Die Diagnose bestätigt lediglich, dass ihre jeweiligen Kriterien für eine Leerrohrerkennung aktuell nicht erfüllt sind.
Warum können trotz stabiler Anzeige falsche Werte entstehen?
Ein besonders gefährlicher Fehler ist ein plausibler Messwert. Zeigt ein MID offensichtlich schwankende oder völlig unrealistische Werte, wird die Ursache meist schnell untersucht. Ein um einige oder mehrere Prozent falscher, aber stabiler Messwert kann dagegen über lange Zeit unbemerkt bleiben.
| Beobachtung | Mögliche Ursache | Sinnvolle Prüfung |
|---|---|---|
| Messwert ändert sich stark mit Pumpendrehzahl, aber nicht proportional zur Erwartung | Teilfüllung oder wechselndes Luftpolster | Hydraulische Situation am Messort prüfen |
| Wert wird bei geringem Durchfluss instabil | Rohr verliert bei niedriger Fördermenge seine Vollfüllung | Betriebszustand bei Minimaldurchfluss beobachten |
| Leerrohrmeldung tritt nur zeitweise auf | Füllstand bewegt sich um den Elektrodenbereich | Rohrverlauf und Füllhöhe untersuchen |
| MID zeigt stabilen Wert, Vergleichsmessung weicht ab | Elektroden benetzt, Rohr aber nicht vollständig gefüllt | Vollfüllung sicherstellen und Vergleich wiederholen |
Bei Verdacht auf Teilfüllung sollte deshalb nicht zuerst eine Korrektur über Kalibrierfaktor oder Messumformerparameter versucht werden. Wenn die physikalischen Einbaubedingungen nicht erfüllt sind, kann eine Parametrierung den Messfehler nicht zuverlässig kompensieren.
Wie lässt sich Teilfüllung konstruktiv vermeiden?
Die beste Lösung besteht darin, die Messstelle so anzuordnen, dass der MID unter allen vorgesehenen Betriebsbedingungen vollständig mit Medium gefüllt bleibt. Besonders günstig sind vertikale Rohrabschnitte mit Strömung von unten nach oben. Hier unterstützt die Strömungsrichtung die vollständige Füllung und mitgeführte Luft kann leichter weitertransportiert werden.
Bei horizontalen Leitungen sollte der Messaufnehmer nicht an einem hydraulischen Hochpunkt installiert werden. Dort können sich Luft und Gase sammeln. Kritisch sind außerdem freie Ausläufe hinter dem Messgerät, Gefälleleitungen sowie Situationen, in denen der nachgeschaltete Rohrabschnitt leer laufen kann.
- Messstelle an einem dauerhaft gefüllten Rohrabschnitt vorsehen: Bevorzugt an einer tiefer gelegenen Stelle beziehungsweise in einer Steigleitung.
- Horizontal die Elektroden seitlich ausrichten: Dadurch werden direkte Luftansammlungen oben und Sedimentablagerungen unten an den Elektroden vermieden.
- Freien Ablauf hinter dem MID vermeiden: Bei Bedarf Rohrführung so gestalten, dass ein ausreichender Gegendruck beziehungsweise eine dauerhaft gefüllte Messstrecke erhalten bleibt.
- Minimalbetrieb berücksichtigen: Eine Messstelle kann bei Nennförderung voll und bei stark reduziertem Pumpenbetrieb teilweise leer sein.
- Entlüftung und Pumpenbedingungen prüfen: Auch Lufteintrag auf der Saugseite kann einen scheinbar gefüllten Rohrabschnitt messbar beeinträchtigen.
Teilfüllung systematisch diagnostizieren
Eine Diagnose sollte nicht ausschließlich am Messumformer beginnen, sondern an der Rohrhydraulik. Zunächst ist zu klären, ob die Rohrleitung am Einbauort unter allen Betriebszuständen tatsächlich unter Druck beziehungsweise vollständig gefüllt bleibt. Rohrgefälle, Pumpenposition, Ventile, Hochpunkte und der Ablauf hinter dem MID liefern hierfür wichtige Hinweise.
Hilfreich ist außerdem ein Vergleich verschiedener Betriebszustände. Tritt die Abweichung insbesondere bei niedriger Förderleistung auf und verschwindet bei höherer Pumpendrehzahl, kann dies auf eine wechselnde Rohrfüllung hindeuten. Auch auffällige Veränderungen nach Pumpenstart oder nach längeren Stillstandszeiten sprechen dafür, zunächst Luft und Füllzustand zu untersuchen.
Erst wenn die vollständige Rohrfüllung sichergestellt ist, sollten weitere Ursachen wie Leitfähigkeit des Mediums, Potentialausgleich, Elektrodenbeläge, Parametrierung oder ein elektrischer Fehler systematisch untersucht werden.
Praxisbeispiel: MID in einer Gefälleleitung
In einer Abwasseranlage ist ein MID horizontal in einer Leitung installiert, die hinter dem Messgerät leicht abfällt und anschließend frei in einen Behälter ausläuft. Bei hoher Pumpenleistung zeigt das Gerät nachvollziehbare Werte. Wird die Förderleistung reduziert, weicht der angezeigte Durchfluss zunehmend von den erwarteten Pumpendaten ab. Eine permanente Leerrohrmeldung erscheint jedoch nicht.
Bei der Überprüfung wird festgestellt, dass sich im oberen Bereich des Messrohres bei kleiner Fördermenge ein Luftpolster bildet. Die seitlich angeordneten Messelektroden bleiben zunächst weiterhin vollständig mit Abwasser bedeckt. Der MID kann daher weiterhin ein Elektrodensignal auswerten. Der tatsächliche benetzte Querschnitt entspricht jedoch nicht mehr dem vollständigen Rohrquerschnitt, auf dessen Grundlage das Gerät den Volumenstrom bestimmt.
Nach einer Änderung der Rohrführung wird der Messaufnehmer in einen dauerhaft gefüllten Abschnitt verlegt. Erst danach stimmen die Durchflusswerte auch bei niedriger Förderleistung reproduzierbar mit der Vergleichsmessung überein.
Das Beispiel zeigt, warum eine fehlende Leerrohrmeldung kein Beweis für eine vollständig gefüllte Rohrleitung ist. Besonders kritisch ist die Teilfüllung, solange die seitlichen Elektroden noch benetzt bleiben.
Was tun, wenn die Leitung nicht dauerhaft voll ist?
Kann eine vollständige Rohrfüllung konstruktiv nicht gewährleistet werden, sollte nicht versucht werden, den klassischen MID durch Parametrierung an diesen Betriebszustand anzupassen. Stattdessen muss geprüft werden, welches Messverfahren zur tatsächlichen hydraulischen Situation passt.
Bei offenen oder teilweise gefüllten Kanälen kann beispielsweise eine Durchflussmessung eingesetzt werden, die den Füllstand beziehungsweise die Überfallhöhe zusammen mit einer bekannten Gerinnegeometrie auswertet. Für solche Anwendungen stehen spezielle Systeme zur offenen Gerinnemessung zur Verfügung. Die richtige Lösung hängt davon ab, ob es sich um ein offenes Gerinne, ein definiert teilgefülltes Rohr oder lediglich um einen unerwünschten Teilfüllzustand einer eigentlich geschlossenen Druckleitung handelt.
Entscheidend ist deshalb bereits bei der Geräteauswahl die Frage, ob die Rohrleitung unter allen Betriebsbedingungen wirklich vollständig gefüllt ist. Ist diese Voraussetzung nicht sicher gegeben, sollte dies vor der Auswahl des Durchflussmessers berücksichtigt werden.
Häufige Fehler
- Keine Leerrohrmeldung mit „Rohr ist voll“ gleichsetzen: Solange die Elektroden noch ausreichend benetzt sind, kann Teilfüllung unter Umständen unerkannt bleiben.
- Elektrodenlage als Lösung für Teilfüllung betrachten: Die 3-/9-Uhr-Anordnung verbessert die Elektrodenbedingungen, ersetzt aber kein vollständig gefülltes Messrohr.
- MID an einem Rohrhochpunkt installieren: Dort können sich Luft und Gase sammeln und die Messung beeinträchtigen.
- Nur den Nennbetrieb prüfen: Bei reduzierter Pumpenleistung oder nach Anlagenstillstand können vollkommen andere Füllbedingungen entstehen.
- Messfehler durch Kalibrierfaktor korrigieren: Ein wechselnder Füllstand verursacht keinen konstanten Fehler, der sich zuverlässig über einen Faktor kompensieren lässt.
- Stabile Anzeige mit korrekter Messung verwechseln: Auch ein physikalisch ungültiger Messzustand kann einen plausibel wirkenden Zahlenwert erzeugen.
MID für Wasser- und Prozessanwendungen
Magnetisch-induktive Durchflussmesser eignen sich hervorragend für leitfähige Flüssigkeiten wie Wasser, Abwasser, chemische Medien und viele Schlämme, wenn die grundlegenden Einbaubedingungen eingehalten werden. Dazu gehören insbesondere ein vollständig gefülltes Messrohr, zuverlässig benetzte Elektroden, ausreichende elektrische Leitfähigkeit und ein korrekter Potentialausgleich.
Für Wasser- und Abwasseranwendungen ist beispielsweise der Siemens SITRANS FM MAG 5100 W ein geeigneter magnetisch-induktiver Messaufnehmer. In Verbindung mit einem passenden Messumformer wie dem MAG 6000 entsteht ein vollständiges Durchflussmesssystem. Entscheidend bleibt jedoch auch bei einem hochwertigen Messgerät die hydraulisch korrekte Einbausituation.
Passende magnetisch-induktive Durchflussmesser und weitere Durchflussmessverfahren finden Sie unter Durchflussmesstechnik bei ICS Schneider sowie in der Kategorie Magnetisch-induktive Durchflussmesser.
Fazit
Ein klassischer magnetisch-induktiver Durchflussmesser benötigt eine vollständig gefüllte Rohrleitung. Die seitliche Elektrodenlage auf ungefähr 3 und 9 Uhr ist für horizontale Rohrleitungen sinnvoll, weil sie die Elektroden vor Luftansammlungen im oberen und Sedimenten im unteren Rohrbereich schützt. Sie ermöglicht jedoch keine zuverlässige Messung in einem teilweise gefüllten Rohr.
Besonders kritisch ist ein Luftpolster, das sich oberhalb der Elektroden befindet. Die Elektroden können weiterhin vollständig benetzt sein und der MID kann einen stabilen Messwert ausgeben. Trotzdem stimmen die physikalischen Voraussetzungen der Volumenstromberechnung nicht mehr, weil der tatsächlich durchströmte Querschnitt nicht dem vollständigen Messrohr entspricht.
Auch die Leerrohrerkennung darf deshalb nicht überinterpretiert werden. Sie ist eine wichtige Diagnosefunktion, aber kein kontinuierlicher Füllstandssensor. Eine fehlende Leerrohrmeldung bestätigt nicht automatisch eine hundertprozentige Rohrfüllung.
Für belastbare MID-Messwerte gilt daher: Rohr dauerhaft vollständig füllen, Elektroden korrekt positionieren und die hydraulische Einbausituation bereits bei minimalem und maximalem Durchfluss bewerten. Kann Vollfüllung nicht gewährleistet werden, muss ein für teilgefüllte beziehungsweise offene Strömungen geeignetes Messkonzept gewählt werden.
FAQ: MID in teilweise gefüllten Rohrleitungen
Kann ein MID in einer teilweise gefüllten Rohrleitung messen?
Ein klassischer Inline-MID ist für ein vollständig gefülltes Messrohr ausgelegt. Bei Teilfüllung können zwar weiterhin Messwerte angezeigt werden, diese sind jedoch nicht zuverlässig als korrekter Volumenstrom interpretierbar.
Warum muss ein MID vollständig mit Flüssigkeit gefüllt sein?
Die Berechnung des Volumenstroms basiert auf der gemessenen Strömungsgeschwindigkeit und dem bekannten vollständigen Rohrquerschnitt. Bei Teilfüllung stimmen diese geometrischen und elektrischen Voraussetzungen nicht mehr.
Wie sollten die Elektroden eines MID bei horizontaler Montage ausgerichtet sein?
Typischerweise seitlich auf ungefähr 3 und 9 Uhr. Dadurch werden Luftansammlungen im oberen und Sedimentablagerungen im unteren Rohrbereich an den Messelektroden möglichst vermieden.
Kann ein MID trotz Teilfüllung einen stabilen Wert anzeigen?
Ja. Wenn die seitlichen Messelektroden weiterhin vollständig benetzt sind, kann das Gerät ein stabiles Signal erhalten. Ein stabiler Wert bedeutet in diesem Fall jedoch nicht automatisch, dass der berechnete Volumenstrom korrekt ist.
Erkennt die Leerrohrerkennung jede teilweise gefüllte Rohrleitung?
Nein. Die Leerrohrerkennung überwacht geräteabhängig die elektrischen Bedingungen beziehungsweise Elektrodenbenetzung. Ein Luftpolster oberhalb weiterhin benetzter Elektroden muss deshalb nicht zwangsläufig als leeres Rohr erkannt werden.
Warum ist ein Rohrhochpunkt für einen MID ungünstig?
An hydraulischen Hochpunkten können sich Luft und Gase ansammeln. Dadurch kann das Messrohr teilweise leer werden oder die Elektrodenbenetzung beeinträchtigt werden.
Ist eine vertikale Einbaulage für einen MID besser?
Eine vertikale Rohrleitung mit Strömung von unten nach oben ist häufig günstig, weil der Messabschnitt dadurch leichter vollständig gefüllt bleibt und Luft nach oben weitertransportiert werden kann.
Kann man den Messfehler eines teilweise gefüllten Rohres kalibrieren?
Bei einem wechselnden Füllstand normalerweise nicht zuverlässig. Der Fehler hängt von Füllhöhe, Strömungsverteilung und Betriebszustand ab und lässt sich deshalb nicht einfach mit einem konstanten Korrekturfaktor beseitigen.
Was sollte geprüft werden, wenn ein MID nur bei geringem Durchfluss falsche Werte zeigt?
Neben Parametrierung und Leitfähigkeit sollte insbesondere geprüft werden, ob die Rohrleitung bei niedriger Förderleistung noch vollständig gefüllt bleibt. Gefälleleitungen und freie Ausläufe sind hierbei besonders kritisch.
Welches Messverfahren eignet sich, wenn das Rohr dauerhaft teilweise gefüllt ist?
Dann sollte ein Messkonzept verwendet werden, das ausdrücklich für teilgefüllte Leitungen beziehungsweise offene Gerinne ausgelegt ist und den tatsächlichen Füllstand beziehungsweise die Strömungsgeometrie berücksichtigt.
