- Einbau möglich auch bei Null Durchmesser Ein-/Auslass
- EPDM-Auskleidung speziell für Trinkwasseranwendungen, die besondere Zulassungen erfordern
- NBR-Gummi-Innenbeschichtung für alle Wasser- und Abwasseranwendungen
- Erhöhte Genauigkeit bei geringem Durchfluss für Lecksuche
- Geeignet für Erdverlegung und dauerhaftes Eintauchen (IP68) bzw. Installation unter Wasser
- Integrierte Erdungselektroden – keine Erdungsringe erforderlich für viele Anwendungen
- Kurze Lieferzeit
- In Verbindung mit dem Messumformer SITRANS FMT020 bildet er das magnetische Durchflussmesssystem SITRANS FM520: • SENSORPROMTM Technologie ermöglicht das automatische Hochladen von Kalibrierwerten und Einstellungen für eine einfache Inbetriebnahme • Plug & Play - ermöglicht den einfachen Austausch und die Inbetriebnahme des Messumformers im Einsatz in nur wenigen Minuten • Montageflexibilität - kompakter oder getrennter Einbau möglich • Die validierte Kalibrierung gewährleistet eine genaue Durchflussmessung. Jedes Siemens Durchflussmessgerät wird in Einrichtungen kalibriert, die individuell nach ISO/IEC 17025 akkreditiert sind. • Service und Diagnose - Für eine einfache Überprüfung der Leistung vor Ort konzipiert
 Datenblatt
|
|
Bedienungsanleitung
|
- Gleichzeitige Messung von Volumendurchfluss, Fließgeschwindigkeit und elektrischer Leitfähigkeit
- Kostengünstige Lösung, rückwärtskompatibel mit älteren Durchflusssensoren (MAG 5100W)
- Großes, drehbares, 14-stelliges Grafikdisplay mit Hintergrundbeleuchtung für optimale Sichtbarkeit in allen Einbaulagen
- Einfache Programmierung und Inbetriebnahme mit Menü und Assistent in 13 Sprachen
- Kompakte oder getrennte Montage mit demselben Gehäuse möglich.
- Erweiterte Diagnosefunktionen wie Leerrohrüberwachung und Geräteselbsttest
- Plug & Play-Module ermöglichen den einfachen Austausch und die Inbetriebnahme des Messumformers im Einsatz in nur wenigen Minuten
- Multifunktionale Ein-/Ausgangskanäle für die Prozesssteuerung
|
Datenblatt
|
|
Bedienungsanleitung
|
- Robustes Edelstahldesign
- Mehrere Messungen (Durchfluss und Temperatur) in einem Gerät
- Dosierfunktion mit externem Steuereingang
- Einfache Bedienung im Feld über 4 optische Tasten, funktioniert mit Handschuhen
- Individuelle Ausrichtung des Displays, je nach Anwendung
- Bidirektionale Messung
- Flexibler Einsatz in unterschiedlichen Applikationen wegen zwei individuell konfigurierbaren Ausgängen
- Summen- und Teilmengenvolumenzähler zur Nachverfolgung von Durchflussmengen
|
Datenblatt
|
.
.
- Robustes Metallgehäuse für hohe Temperaturen und Drücke
- Weiter Messbereich 1:60 (1:50) und sehr gute Messgenauigkeit
- Frequenz oder Analog- und Frequenzausgang
- Auslieferung mit Werksprüfschein
|
Datenblatt
|
|
Bedienungsanleitung
|
- Kostenoptimierte Kunststoffausführung
- Kompakte Leichtbauweise
- Besonders für Serienanwendungen
- Bestes Preis-Leistungs-Verhältnis
| Datenblatt |
| Bedienungsanleitung |
- Batteriebetriebener Wasserzähler SITRANS FM MAG 8000 für autarke Durchflussmessungen
- Magnetisch-induktives Messsystem mit intelligenter Messung und Anzeige
- Ausgelegt für minimale Leistungsaufnahme und lange Batterielebensdauer
- Sensorgrößen von DN 25 bis DN 1200 / 1" bis 48"
- Geeignet für Entnahme- und Verteilungsnetze sowie Anwendungen zur Abrechnung
- Kompakte oder getrennte Montage mit werkseitig montiertem Kabel möglich
- Schutzart IP68 / NEMA 6P für anspruchsvolle Installationsbedingungen
- Unterstützt PC-Konfiguration über Flow Tool und SIMATIC PDM
|
Datenblatt
|
|
Bedienungsanleitung
|
- Magnetisch-induktiver Durchflusssensor SITRANS FM MAG 1100 F für hygienische Anwendungen
- Speziell ausgelegt für die Nahrungsmittel-, Getränke- und pharmazeutische Industrie
- Verfügbar für Sensorgrößen von DN 10 bis DN 100 / 3/8" bis 4"
- Einzigartige mechanische Konstruktion mit zahlreichen Sanitär-Prozessanschlüssen
- Sensorgehäuse aus Edelstahl AISI 316L / 1.4404
- Sanitärauslegung für CIP- und SIP-Reinigungsprozesse
- Strahlwassergeschütztes Gehäuse mit Schutzart IP67 / NEMA 6
- SENSORPROM-Technologie zur automatischen Übernahme von Einstellungen und Kalibrierdaten
|
Datenblatt
|
|
Bedienungsanleitung
|
- Magnetisch-induktiver Durchflusssensor SITRANS FM MAG 3100 P für industrielle Anwendungen
- Geeignet für Nennweiten von DN 15 bis DN 300 / ½" bis 12"
- Ausgelegt für häufige Spezifikationen in der chemischen Industrie und Prozessindustrie
- Vollverschweißte Konstruktion für hohe Robustheit und anspruchsvolle Einsatzbedingungen
- Hochtemperatursensor für Anwendungen mit Medientemperaturen bis 150 °C / 302 °F
- SENSORPROM-Technologie zur automatischen Übernahme von Einstellungen und Kalibrierdaten
- Optional mit Schutzart IP68 / NEMA 6P ab Werk oder zur Nachrüstung vor Ort
|
Datenblatt
|
|
Bedienungsanleitung
|
- Zero Up and Zero Down Installationsfunktionen
- Auskleidung speziell für Trinkwasseranwendungen, die besondere Zulassungen erfordern
- Erhöhte Genauigkeit bei geringem Durchfluss für Wasserleckageerkennung (NBR- oder EPDM-Auskleidung)
- Geeignet für Erdverlegung und dauerhaftes Eintauchen (IP68) bzw. Installation unter Wasser
- Integrierte Erdungselektroden – keine Erdungsringe erforderlich für viele Anwendungen
- Kurze Lieferzeit
- SITRANS FM Portfolio – unsere durchgängige Plattform ermöglicht die flexible Nutzung des Messumformers MAG 5000/6000 für alle Produkte (MAG 5100/3100/1100): • Einzigartige SensorProm-Technologie – speichert kritische, sensorspezifische Daten und gibt diese an den Messumformer weiter. Dies ermöglicht eine einfache, flexible Inbetriebnahme des Sensors. • Plug&Play - ermöglicht einfachen Austausch und Inbetriebnahme des Messumformers vor Ort in nur wenigen Minuten • „Hot swapable“ – Im Betrieb austauschbar • Montageflexibilität - Kompakter oder getrennter Einbau möglich • Die validierte Kalibrierung gewährleistet eine genaue Durchflussmessung. Jeder Siemens Durchflussmesser wird in Einrichtungen kalibriert, die individuell nach ISO / IEC 17025 akkreditiert sind. • Service und Diagnose - Ausgelegt für MAG-Verifikation vor Ort mit rückführbarer Zertifizierung. Regelmäßige Kalibrierung des SITRANS FM Verifikators sichert die Genauigkeit im Feld.
 Datenblatt |
| Bedienungsanleitung |
- Robustes Aluminium Zweikammer Druckguss Gehäuse für explosionsgefährdete Anwendungen tauglich
- Eingebaute Dosierfunktion
- Zusätzliches Kommunikationsmodul für die einfache Integration in Ihrer Anwendung erhältlich und damit für eine vollständig integrierte Lösung in der gesamten Anlage
- EMV Anforderungen sowie hohe funktionale Sicherheit und Systemverfügbarkeit durch einheitliches Bedienkonzept gemäß NAMUR Richtlinien werden erfüllt
- Fehlerverhalten gemäß NE43 für 4…20mA Ausgang auswählbar
- Verbesserte Fehlersuche und Prüfung des Geräts durch umfassendes Diagnose- und Service-Menü
- SENSORPROM-Technologie ermöglicht Austausch des Messumformers und automatische Neuprogrammierung eines neuen Messumformers ohne Daten- und Genauigkeitsverlust
- Tastenfeld und alphanumerische Anzeige sind eigensicher und direkt im Gefahrenbereich programmierbar – ATEX und FM zertifiziert
|
Datenblatt
|
|
Bedienungsanleitung
|
- Sensordesign - bietet eine robuste Konstruktion mit robustem und zuverlässigem Design und optionalem IP68-Sensorschutz
- Stabiler Nullpunkt - sorgt für ein genaues, wiederholbares, schnell ansprechendes und stabiles Durchflusssignal
- SmartPLUG-Konzept - echtes Plug & Play mit automatischer Sensorerkennung
- Gepulstes Wechselfeld - bietet hervorragende Signalstärke und Nullpunktstabilität
- Auskleidungsspektrum - breite Auswahl für jede Anwendung
- Elektroden - breite Materialpalette verfügbar
| Datenblatt |
| Bedienungsanleitung |
- Kostengünstiges und kompaktes Design - Sandwichbauweise für Flansche nach EN 1092, DIN und ANSI
- Vielseitig einsetzbar - Hochbeständige Auskleidungs- und Elektrodenwerkstoffe zum Einsatz mit extremsten Prozessmedien
- SITRANS FM Portfolio – durchgängige Plattform flexible Nutzung des Messumformers MAG5000/6000 für alle Produkte (MAG5100/3100/1100): • Einzigartige SensorProm-Technologie – speichert kritische, sensorspezifische Daten und gibt diese an den Messumformer weiter. Dies ermöglicht eine einfache, flexible Inbetriebnahme des Sensors • Plug&Play - ermöglicht einfachen Austausch und Inbetriebnahme des Messumformers vor Ort in nur wenigen Minuten • „Hot swapable“ – Im Betrieb austauschbar • Montageflexibilität - Kompakter oder getrennter Einbau möglich • Die validierte Kalibrierung gewährleistet eine genaue Durchflussmessung. Jeder Siemens Durchflussmesser wird in Einrichtungen kalibriert, die individuell nach ISO / IEC 17025 akkreditiert sind. • Service und Diagnose - Ausgelegt für MAG-Verifikation vor Ort mit rückführbarer Zertifizierung. Regelmäßige Kalibrierung des SITRANS FM Verifikators sichert die Genauigkeit im Feld.
| Datenblatt |
| Bedienungsanleitung |
SITRANS FM MAG 1100 HT ist ein Messaufnehmer aus Edelstahl mit hochbeständigen Auskleidungs- und Elektrodenwerkstoffen, die extremen Prozessmedien widerstehen können. Die flanschlose Sandwichbauweise erfüllt alle Flanschnormen. Dieser Messaufnehmer ist für Hochtemperatur.
- Sensorgrößen: DN 2 … 100 (1/12" … 4")
- Kompakte Sandwichbauweise für Flansche nach DIN EN 1092, DIN und ANSI
- Korrosionsbeständiges AISI 316 Messwertaufnehmergehäuse aus Edelstahl
- Hochbeständige Auskleidungs- und Elektrodenwerkstoffe, für extremste Prozessmedien geeignet
- Temperaturauslegung bis 200 °C (392 °F)
- Strahlwassergeschütztes Gehäuse mit Schutzart IP67/NEMA 4X
- Für patentierte Verifizierung vor Ort ausgelegt. Verwendung von "Fingerabdrücken" im SENSORPROM.
| Datenblatt |
| Bedienungsanleitung |
- Vollständig geschweißte Konstruktion, die äußerst robust ist und mithilfe spezieller Messelektroden auch extremen Prozessbedingungen standhalten kann
- Universelle Einsatzmöglichkeiten – Auskleidung und Elektroden erhältlich für jede Anwendung
- Hochtemperatur Variante bis 180 °C verfügbar
- Für den Einsatz in explosionsgefährdeten Bereichen zugelassen
- SITRANS FM Portfolio – unsere durchgängige Plattform ermöglicht die flexible Nutzung des Messumformers MAG 5000/6000 für alle Produkte (MAG 5100/3100/1100): • Einzigartige SensorProm-Technologie – speichert kritische, sensorspezifische Daten und gibt diese an den Messumformer weiter. Dies ermöglicht eine einfache, flexible Inbetriebnahme des Sensors. • Plug&Play - ermöglicht einfachen Austausch und Inbetriebnahme des Messumformers vor Ort in nur wenigen Minuten • „Hot swapable“ – Im Betrieb austauschbar • Montageflexibilität - Kompakter oder getrennter Einbau möglich • Die validierte Kalibrierung gewährleistet eine genaue Durchflussmessung. Jeder Siemens Durchflussmesser wird in Einrichtungen kalibriert, die individuell nach ISO/ IEC 17025 akkreditiert sind. • Service und Diagnose - Ausgelegt für MAG-Verifikation vor Ort mit rückführbarer Zertifizierung. Regelmäßige Kalibrierung des SITRANS FM Verifikators sichert die Genauigkeit im Feld.
| Datenblatt |
| Bedienungsanleitung |
Der SITRANS FM MAG 3100 ist ein magnetisch-induktiver Durchfluss-Messaufnehmer, der dank eines breiten Spektrums an Auskleidungen, Elektrodenwerkstoffen und standardmäßigen Erdungselektroden für nahezu alle Durchflussanwendungen geeignet ist. Für Hochtemperatur
- Verschiedene Nennweiten: DN 15 bis DN 2000 (½" bis 78")
- Das flexible Design ist für alle Anwendungen außerhalb der industriespezifischen Standard-Sensor geeignet: MAG 1100, MAG 1100 F, MAG 3100 P und MAG 5100 W
- Großer Druckbereich: PN 6 bis PN 100
- ANSI Class 150/300, AS 2129, AS 4087, JIS K10 und K20. Auf Anfrage bis 690 bar (10.000 psi)
- Weites Spektrum an Elektroden- und Auskleidungswerkstoffen, die den extremsten Prozessmedien standhalten.
- Die vollständig geschweißte Konstruktion ist so robust, dass sie für raueste Anwendungen und Umgebungen geeignet ist.
- Einfache Inbetriebnahme und automatische Aktualisierung der Einstellungen durch SENSORPROM.
- Ausgelegt für patentierte SITRANS FM Prüfverfahren vor Ort mit Hilfe der "Fingerabdrücke" im SENSORPROM.
| Datenblatt |
| Bedienungsanleitung |
- Messumformer für magnetisch-induktive Durchflussmessung
- Siemens SITRANS FM MAG 5000 und MAG 6000 für Flüssigkeiten mit elektrischer Leitfähigkeit
- Geeignet für Wasser, Abwasser, chemische Industrie, Pharma, Lebensmittel, Getränke und Energieversorgung
- Einsetzbar mit SITRANS FM Sensoren MAG 1100, MAG 1100 F, MAG 3100, MAG 3100 P und MAG 5100 W
- Kompakt-, Wand-, 19"-Einschub- und Schalttafelausführung verfügbar
- Automatisches Lesen gespeicherter Sensordaten über SENSORPROM
- Mehrsprachige Anzeige mit Durchflussrate, Summenzählern und Diagnoseinformationen
- MAG 6000 mit erweiterter Genauigkeit und optionalen Kommunikationsmodulen
- Optionale Busschnittstellen wie HART, FOUNDATION Fieldbus, DeviceNet, Modbus RTU/RS485 und PROFIBUS
- Umfangreiche Selbstdiagnose und Fehleraufzeichnung
| Datenblatt |
| Bedienungsanleitung |
- Nennweite : DN 15
- Messbereich : 2,5...50 l/min
- Prozessanschluss : G¾ B außen
- Messgenauigkeit : 1 % vom Messwert
- Wiederholbarkeit : 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 20 μS/cm
- Medientemperatur : -10...60 °C (nicht gefrierend)
- Umgebungstemperatur : 5...60 °C
- Max. Betriebsdruck :
- 10 bar bei 20 °C,
- 8 bar bei 40 °C,
- 6 bar bei 60 °C
- Pulsausgang : 400 Pulse/l
- Versorgungsspannung : 24 VDC ±15 % oder 12 VDC ±15 %
- Elektrischer Anschluss : 4-poliger Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite : DN 20
- Messbereich : 5...100 l/min
- Prozessanschluss : G 1 B außen
- Messgenauigkeit : 1 % vom Messwert
- Wiederholbarkeit : 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 20 μS/cm
- Medientemperatur : -10...60 °C (nicht gefrierend)
- Umgebungstemperatur : 5...60 °C
- Max. Betriebsdruck :
- 10 bar bei 20 °C,
- 8 bar bei 40 °C,
- 6 bar bei 60 °C
- Pulsausgang : 200 Pulse/l
- Versorgungsspannung : 24 VDC ±15 % oder 12 VDC ±15 %
- Elektrischer Anschluss : 4-poliger Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite DN 20
- Messbereich: 10...200 l/min
- Prozessanschluss: G 1-ISO 228 außen
- Messgenauigkeit Pulsausgang: ±1,5 % vom Messwert ±0,3 % vom Messbereichsendwert
- Messgenauigkeit Stromausgang: Zusätzlich typisch ±1,25 % vom Messwert ±0,3 % vom Messbereichsendwert
- Wiederholbarkeit: 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 50 μS/cm
- Medientemperatur: 5...90 °C
- Umgebungstemperatur : 5...70 °C
- Nenndruck: PN 16
- Pulsausgang
- Standard: 200 Pulse/l
- Option: 1...200 Pulse/l
- werkseitig konfigurierbar
- Analogausgang (optional) 4...20 mA, entspricht 0...200 l/min
- Versorgungsspannung : 24 VDC ±10 %
- Elektrischer Anschluss : Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite : DN 20
- Messbereich : 10...200 l/min
- Prozessanschluss : G 1 B außen
- Messgenauigkeit : 1 % vom Messwert
- Wiederholbarkeit : 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 20 μS/cm
- Medientemperatur : -10...60 °C (nicht gefrierend)
- Umgebungstemperatur : 5...60 °C
- Max. Betriebsdruck :
- 10 bar bei 20 °C,
- 8 bar bei 40 °C,
- 6 bar bei 60 °C
- Pulsausgang : 100 Pulse/l
- Versorgungsspannung : 24 VDC ±15 % oder 12 VDC ±15 %
- Elektrischer Anschluss : 4-poliger Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite : DN 8
- Messbereich : 1...20 l/min
- Prozessanschluss : G½ B außen
- Messgenauigkeit : 1 % vom Messwert
- Wiederholbarkeit : 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 20 μS/cm
- Medientemperatur : -10...60 °C (nicht gefrierend)
- Umgebungstemperatur : 5...60 °C
- Max. Betriebsdruck :
- 10 bar bei 20 °C,
- 8 bar bei 40 °C,
- 6 bar bei 60 °C
- Pulsausgang : 1000 Pulse/l
- Versorgungsspannung : 24 VDC ±15 % oder 12 VDC ±15 %
- Elektrischer Anschluss : 4-poliger Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite: DN 7
- Messbereich: 1...20 l/min
- Prozessanschluss G½-ISO 228 außen
- Messgenauigkeit Pulsausgang: ±1,5 % vom Messwert ±0,3 % vom Messbereichsendwert
- Messgenauigkeit Stromausgang: Zusätzlich typisch ±1,25 % vom Messwert ±0,3 % vom Messbereichsendwert
- Wiederholbarkeit: 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 50 μS/cm
- Medientemperatur: 5...90 °C
- Umgebungstemperatur: 5...70 °C
- Nenndruck: PN 16
- Pulsausgang:
- Standard: 855 Pulse/l,
- Option: 1...2000 Pulse/l
- werkseitig konfigurierbar
- Analogausgang (optional) : 4...20 mA, entspricht 0...20 l/min
- Versorgungsspannung : 24 VDC ±10 %
- Elektrischer Anschluss : Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite: DN 8
- Messbereich : 0,25...5 l/min
- Prozessanschluss : G½ B außen
- Messgenauigkeit: 1 % vom Messwert
- Wiederholbarkeit 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 20 μS/cm
- Medientemperatur : -10...60 °C (nicht gefrierend)
- Umgebungstemperatur : 5...60 °C
- Max. Betriebsdruck:
- 10 bar bei 20 °C,
- 8 bar bei 40 °C,
- 6 bar bei 60 °C
- Pulsausgang : 4000 Pulse/l
- Versorgungsspannung : 24 VDC ±15 % oder 12 VDC ±15 %
- Elektrischer Anschluss : 4-poliger Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite: DN 3
- Messbereich : 0,1...2 l/min
- Prozessanschluss : G⅜ B außen
- Messgenauigkeit: 1 % vom Messwert
- Wiederholbarkeit : 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 20 μS/cm
- Medientemperatur: -10...60 °C (nicht gefrierend)
- Umgebungstemperatur : 5...60 °C
- Max. Betriebsdruck:
- 10 bar bei 20 °C,
- 8 bar bei 40 °C,
- 6 bar bei 60 °C
- Pulsausgang : 10 000 Pulse/l
- Versorgungsspannung : 24 VDC ±15 % oder 12 VDC ±15 %
- Elektrischer Anschluss : 4-poliger Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite : DN 25
- Messbereich : 12,5...250 l/min
- Prozessanschluss : G 1¼ B außen
- Messgenauigkeit : 1 % vom Messwert
- Wiederholbarkeit : 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 20 μS/cm
- Medientemperatur : -10...60 °C (nicht gefrierend)
- Umgebungstemperatur : 5...60 °C
- Max. Betriebsdruck :
- 10 bar bei 20 °C,
- 8 bar bei 40 °C,
- 6 bar bei 60 °C
- Pulsausgang : 80 Pulse/l
- Versorgungsspannung : 24 VDC ±15 % oder 12 VDC ±15 %
- Elektrischer Anschluss : 4-poliger Rundstecker M12 x 1
- Schutzart : IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Nennweite: DN 10
- Messbereich: 2...40 l/min
- Prozessanschluss: G½-ISO 228 außen
- Messgenauigkeit Pulsausgang: ±1,5 % vom Messwert ±0,3 % vom Messbereichsendwert
- Messgenauigkeit Stromausgang: Zusätzlich typisch ±1,25 % vom Messwert ±0,3 % vom Messbereichsendwert
- Wiederholbarkeit: 1 %
- Messmedium : Wasser und andere leitfähige Flüssigkeiten
- Min. Leitfähigkeit des Messmediums : 50 μS/cm
- Medientemperatur: 5...90 °C
- Umgebungstemperatur: 5...70 °C
- Nenndruck: PN 16
- Pulsausgang
- Standard: 855 Pulse/l
- Option: 1...1000 Pulse/l
- werkseitig konfigurierbar
- Analogausgang (optional): 4...20 mA
- entspricht 0...40 l/min
- Versorgungsspannung: 24 VDC ±10 %
- Elektrischer Anschluss: Rundstecker M12 x 1
- Schutzart: IP65 (mit aufgesteckter Kupplungsdose)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Einfache und zeitsparende Montage
- Exzellentes Preis-Leistungs-Verhältnis
- Elektroden aus Titan, Tantal oder Platin
|
Datenblatt
|
- Einsatz als mobiles oder permanentes Messgerät möglich, dank „Hot-Tapping“ (Anbohren von Rohrleitungen unter Druck)
- Manometeranschluss vorhanden
- Prüfung von Durchflussmessern vor Ort
- Keine beweglichen Teile und kein Druckverlust
|
Datenblatt
|
|
Bedienungsanleitung
|

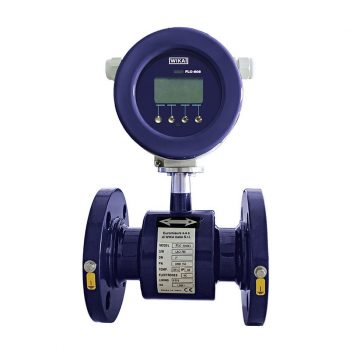

- Mitgelieferte Leerrohrelektrode für Durchmesser ≥ DN 50
- Integrierter Druckkanal (auf Anfrage)
- Interne Nasskalibrierung für Durchmesser ≤ DN 2000
- Zugelassen für den eichpflichtigen Verkehr (MID MI-001, OIML R49)
|
Datenblatt
|
|
Bedienungsanleitung
|
- Keine vor- und nachgelagerten Läufe erforderlich
- Zugelassen für den eichpflichtigen Verkehr (MID MI-001, OIML R49)
- Exakte Messung niedriger Durchflussmengen
- Gehäuse aus CrNi-Stahl mit Ebonit-Auskleidung
|
Datenblatt
|
|
Bedienungsanleitung
|
- Keine Störung des Durchflusses durch geringe Einstecktiefe
- Für Rohrdurchmesser von bis zu 2.000 mm
|
Datenblatt
|
|
Bedienungsanleitung
|

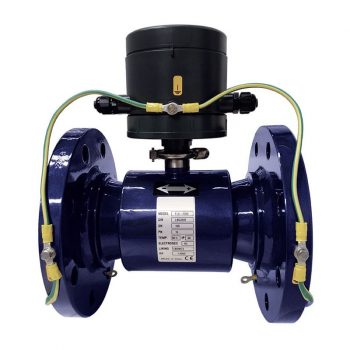

- Zugelassen für den eichpflichtigen Verkehr (MID MI-001, OIML R49)
- Als Kompakt- oder Getrenntausführung erhältlich
- Batteriebetrieben (Standard), DC 12 ... 24 V (Option)
- Module zum Druck- und Temperaturauslesen verfügbar
|
Datenblatt
|
|
Bedienungsanleitung
|
- Stromversorgung über Stromnetz, Batterie, Stromnetz und Batterie oder Solarpanel
- HART®-Protokoll und Module zum Druck- und Temperaturauslesen verfügbar
|
Datenblatt
|
|
Bedienungsanleitung
|
- Einfache, automatisierte Verifikation
- Autark, Versorgung über Batterie
- Funktionsprüfung des Messgerätes, ohne den Durchfluss zu unterbrechen
- Keine zusätzlichen Kosten für Ein- und Ausbau
|
Datenblatt
|
Magnetisch-induktive Durchflussmesser (MID) – präzise Volumenmessung für leitfähige Flüssigkeiten
Magnetisch-induktive Durchflussmesser messen den Volumenstrom leitfähiger Flüssigkeiten berührungslos und ohne bewegte Teile – ideal für Wasser/Abwasser, Prozess/Chemie, Lebensmittel/Pharma, Energie/Wärmemengen und Hygieneanwendungen. Vorteile: geringer Druckverlust, hohe Genauigkeit, bidirektional, wartungsarm.
Je nach Modell: Inline- oder Einsteck-Ausführung, Liner (PTFE/PFA/EPDM u. a.), Elektroden (316L, Hastelloy®, Titan, Tantal), Ausgänge/Kommunikation (4–20 mA/HART, Puls, Relais, Modbus/RS-485, Profibus/Profinet, EtherNet/IP, IO-Link), ATEX/IECEx, SIL und Hygienic Design.
ICS Schneider Messtechnik unterstützt bei Prinzipauswahl, Auslegung (DN/Strömung), Werkstoffwahl, Kalibrierung (ISO/DAkkS) und Integration in SPS/SCADA/IIoT.
FAQ zu magnetisch-induktiven Durchflussmessern
Antworten zu Funktionsprinzip, Leitfähigkeit, Genauigkeit, Einbau, Liner/Elektroden, Erdung, Hygiene/ATEX, Kalibrierung, EMV und Wartung.
Wie funktioniert ein MID?
Das Medium durchströmt ein magnetisches Feld. Gemäß Faraday induziert die Bewegung der geladenen Teilchen eine Spannung an den Elektroden, proportional zur mittleren Strömungsgeschwindigkeit und damit zum Volumenstrom.
Für welche Medien sind MID geeignet?
Für leitfähige Flüssigkeiten (Wasser, Laugen, Säuren, Schlämme, Lebensmittel). Für nichtleitfähige Medien (Öle/Lösemittel) sind andere Prinzipien (z. B. Ultraschall, Coriolis) erforderlich.
Welche Mindestleitfähigkeit ist erforderlich?
Typisch > 5…20 µS/cm (modellabhängig). Bei Grenzfällen Probemessung/Herstellerempfehlungen nutzen; pulsierende Leitfähigkeit (z. B. Zweiphasen) kann das Signal beeinflussen.
Wie hoch ist die Genauigkeit?
Inline-MID erreichen typ. ±0,2…±0,5 % v. Mw. plus ±0,01…±0,02 m/s. Einsteck-Sensoren liegen höher. Gute Einbaubedingungen und stabile Strömung erhöhen die Praxisgenauigkeit.
Welche Einbaustrecken sind nötig?
Richtwert: 5 D stromauf, 3 D stromab ohne starke Störer. Nach Bögen, Ventilen, Pumpen, Reduzierungen ggf. Strömungsgleichrichter verwenden.
Wie wähle ich Liner und Elektroden?
| Komponente | Optionen | Typische Anwendung |
|---|---|---|
| Liner | PTFE/PFA | Chemie, hohe T/Beständigkeit |
| EPDM/Hard-Rubber | Wasser/Abwasser, Abrasion | |
| PP/PU | Allgemein, kosteneffizient | |
| Elektroden | 316L/1.4404 | Wasser, Lebensmittel |
| Hastelloy®, Tantal, Titan | Korrosive Medien/Chloride |
Warum sind Erdung und Potentialausgleich wichtig?
Ein stabiles Bezugspotential reduziert Störeinkopplungen. Erdungsringe/-elektroden sind bei nicht leitfähigen Rohrleitungen/Belägen (z. B. Kunststoff) Pflicht.
Welche Einbaulage ist empfehlenswert?
Horizontal mit Elektroden auf 3/9-Uhr (keine Luft-/Sedimentablagerung). Vertikal aufwärts bei Schlämmen/geringen Flüssen. Teilgefüllte Rohre unbedingt vermeiden.
Wie gehe ich mit Luftblasen, Feststoffen und Pulsation um?
Lufteinträge entlüften, Ansaugseite prüfen; bei Feststoffen Strömungsgeschwindigkeit im empfohlenen Fenster halten; bei pulsierenden Pumpen ggf. Dämpfer einsetzen.
Welche Temperatur- und Druckbereiche sind üblich?
Abhängig von Liner/Dichtung: häufig bis +120…+180 °C und PN16…PN40. Datenblattgrenzen für Medium/Temperatur/Druck beachten.
Ist die Messung bidirektional?
Ja, MID messen in beide Richtungen. Totalisierer können Vor-/Rückfluss getrennt erfassen (positiver/negativer Zähler).
Welche Ausgänge/Kommunikationen gibt es?
4–20 mA/HART, Puls/Frequenz, Relais, Modbus/RS-485, Profibus/Profinet, EtherNet/IP, IO-Link. Diagnose: Leitfähigkeit, Füllgrad, Elektrodenstatus (modellabhängig).
Können MID Wärmemengen/Energie berechnen?
Mit ΔT-Eingängen oder gekoppeltem Rechenmodul erfassen viele Geräte Wärme/Kälte (BTU/kWh) – wichtig für Energiecontrolling.
Hygienic Design für Lebensmittel/Pharma?
Ausführungen mit 316L, totraumarmen Anschlüssen (Clamp), FDA/EU 1935/2004-Dichtungen, polierten Oberflächen und CIP/SIP-Beständigkeit sind verfügbar.
ATEX/IECEx, SIL und Zulassungen?
Viele Modelle mit Ex-Zulassung (Zone 1/2 bzw. 21/22) und SIL-Bewertung für sicherheitsrelevante Kreise. In Ex-Bereichen passende Barrieren/Versorgung beachten.
Wie kalibriere/verifiziere ich einen MID?
Werks-/DAkkS-Kalibrierung (gravimetrisch/volumetrisch) über mehrere Punkte. Vor Ort: Vergleichszähler, Clamp-On-Ultraschall als Referenz, Dokumentation der Rückführbarkeit.
Typische Fehlerquellen & schnelle Abhilfe
- Teilgefülltes Rohr → Einbausituation ändern, Rohr immer füllen
- Keine Erdung → Erdungsringe/PA nachrüsten
- Luftblasen/Pulsation → Entlüfter/Dämpfer einsetzen
- Falscher Liner/Elektrode → Werkstoff auf Medium anpassen
- EMV-Störungen → Kabel schirmen, getrennte Verlegung
Wie wähle ich DN und Strömungsgeschwindigkeit?
Für Flüssigkeiten i. d. R. 0,5…5 m/s auslegen. Zu langsam → Rauschempfindlichkeit, zu schnell → Druckverlust/Abrasion. DN so wählen, dass der Arbeitspunkt im optimalen Fenster liegt.
Welche Kabel/EMV-Anforderungen gelten?
Geschirmte, verdrillte Leitungen verwenden, Leistungs- und Signalkabel trennen, korrekte Potentialführung sicherstellen; bei langen Wegen 4–20 mA/HART bevorzugen.
Wie sieht die Wartung aus?
MID sind wartungsarm (keine bewegten Teile). Periodisch Leckage, Erdung, Dichtungen prüfen, Prozessdaten plausibilisieren, Kalibrierintervalle gemäß QS festlegen.
