Viele technische Probleme lassen sich nicht durch eine einzelne Messgröße erklären. Eine zu hohe Temperatur im Schaltschrank kann mit der Lastsituation zusammenhängen. Feuchteschäden entstehen oft erst durch das Zusammenspiel aus Temperatur, relativer Feuchte und Taupunkt. Druckschwankungen in einer Anlage können von Temperaturänderungen, Ventilschaltungen oder wechselnden Betriebszuständen abhängen. Wer nur einen Wert betrachtet, sieht häufig nur einen Teil des Problems.
Multimess-Datenlogger sind deshalb besonders wertvoll, wenn mehrere Messgrößen gleichzeitig aufgezeichnet und später gemeinsam ausgewertet werden sollen. Statt nacheinander Temperatur, Feuchte, Druck, Spannung, Strom oder andere Signale zu messen, werden die Werte zeitlich synchron erfasst. Dadurch lassen sich Zusammenhänge erkennen, die bei Einzelmessungen leicht übersehen werden.
Dieser Beitrag erklärt, wann ein Multimess-Datenlogger sinnvoll ist und worauf bei der Auswahl geachtet werden sollte. Im Mittelpunkt stehen mehrere Kanäle, kombinierte Ursachenanalyse, Prozessüberwachung, Energieanalyse, Klimaüberwachung, Schaltschrankdiagnose, Langzeitmessung, Synchronisierung der Messwerte, Auswertung, Alarmgrenzen, Messintervalle und passende Produkte wie Multimessgeräte als Datenlogger sowie der testo 176P1 für Druck, Temperatur und Feuchte.
Inhaltsverzeichnis
- Grundlagen: Was ist ein Multimess-Datenlogger?
- Warum mehrere Messgrößen oft mehr aussagen als ein Einzelwert
- Typische Messgrößen: Temperatur, Feuchte, Druck, Spannung und Strom
- Kanäle, Fühler und Eingangssignale richtig auswählen
- Synchronisierung: Warum der gemeinsame Zeitbezug entscheidend ist
- Langzeitmessung: Trends statt Momentaufnahmen erkennen
- Klimaüberwachung: Temperatur, Feuchte und Druck gemeinsam bewerten
- Prozessüberwachung und technische Ursachenanalyse
- Energieanalyse, Lastzustand und elektrische Messgrößen
- Schaltschrankdiagnose: Wärme, Spannung und Last zusammen betrachten
- Auswertung, Software, Export und Dokumentation
- Typische Fehler bei Multimess-Datenloggern
- Praxisbeispiel: Feuchteproblem im Technikraum
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Multimess-Datenlogger machen Zusammenhänge sichtbar
- FAQ: Häufige Fragen zu Multimess-Datenloggern
Grundlagen: Was ist ein Multimess-Datenlogger?
Ein Multimess-Datenlogger ist ein Messgerät, das mehrere Messgrößen oder mehrere Messkanäle über einen bestimmten Zeitraum automatisch aufzeichnet. Je nach Gerät können Temperatur, Feuchte, Druck, Spannung, Strom, Frequenz, Impulse, digitale Zustände oder Sensorsignale erfasst werden. Die Messwerte werden mit Zeitstempel gespeichert und anschließend als Tabelle, Diagramm oder Bericht ausgewertet.
Der Unterschied zu einem einfachen Einzel-Datenlogger liegt nicht nur in der Kanalzahl. Entscheidend ist, dass unterschiedliche Messgrößen gemeinsam betrachtet werden können. Dadurch entsteht ein zeitlicher Zusammenhang: Was passiert zuerst? Welche Messgröße verändert sich gleichzeitig? Welche Bedingung tritt nur dann auf, wenn ein anderer Prozesszustand erreicht wird?
In der Praxis sind solche Zusammenhänge oft wichtiger als absolute Einzelwerte. Eine Temperatur von 45 °C kann unkritisch oder kritisch sein, je nachdem, ob sie kurzzeitig oder dauerhaft auftritt, ob gleichzeitig die Luftfeuchte steigt, ob eine elektrische Last aktiv ist oder ob ein Schaltschranklüfter ausfällt. Ein Multimess-Datenlogger liefert dafür die Datengrundlage.
Typische Einsatzbereiche sind Prozessüberwachung, Gebäudetechnik, Klimalagerung, Labor, Qualitätssicherung, Hydraulik, Druckluft, Schaltschrankdiagnose, Energieanalyse, Prüfstandstechnik, Reklamationsbearbeitung und Instandhaltung. Überall dort, wo ein Fehler nicht sofort sichtbar ist oder nur sporadisch auftritt, kann eine zeitgleiche Aufzeichnung mehrerer Größen entscheidend sein.
| Eigenschaft | Bedeutung beim Multimess-Datenlogger | Praktischer Nutzen |
|---|---|---|
| Mehrere Kanäle | Mehrere Messstellen oder Messgrößen werden gleichzeitig erfasst | Zusammenhänge zwischen Ursache und Wirkung werden sichtbar. |
| Zeitstempel | Jeder Messwert wird zeitlich zugeordnet | Ereignisse lassen sich später nachvollziehen. |
| Langzeitspeicher | Daten werden über Stunden, Tage oder Wochen aufgezeichnet | Sporadische Fehler und Trends werden erkennbar. |
| Auswertung | Messwerte können grafisch oder tabellarisch analysiert werden | Berichte, Nachweise und Ursachenanalysen werden einfacher. |
| Flexible Eingänge | Je nach Gerät sind Fühler, Strom-, Spannungs- oder Frequenzeingänge möglich | Ein Gerät kann unterschiedliche Messaufgaben abdecken. |
Warum mehrere Messgrößen oft mehr aussagen als ein Einzelwert
Ein einzelner Messwert beschreibt nur einen Zustand. Er sagt aber häufig nicht, warum dieser Zustand eingetreten ist. Genau hier liegt der größte Nutzen eines Multimess-Datenloggers: Er verbindet mehrere Messgrößen miteinander und macht Abhängigkeiten sichtbar.
Ein Beispiel ist die Klimaüberwachung. Eine erhöhte relative Feuchte ist allein betrachtet noch keine vollständige Erklärung. Erst in Verbindung mit Temperatur lässt sich beurteilen, ob Tauwasser entstehen kann, ob ein Raum zu stark auskühlt oder ob ein Lüftungsproblem vorliegt. Wenn zusätzlich der Luftdruck oder ein Türkontakt erfasst wird, kann man noch besser erkennen, ob das Problem durch Außenluft, Lüftungszyklen oder Betriebszustände verursacht wird.
Auch in technischen Anlagen entstehen Fehler oft durch Kombinationen. Ein Druckabfall kann mit einem Temperaturanstieg, einer Pumpenschaltung, einer Ventilstellung oder einer Spannungsänderung zusammenfallen. Wenn diese Größen nicht gleichzeitig erfasst werden, bleibt die Analyse unvollständig.
Bei Reklamationen, Instandhaltung und Qualitätssicherung ist eine synchronisierte Datenaufzeichnung besonders hilfreich. Sie ersetzt Vermutungen durch Messdaten. Statt nur zu sagen, dass ein Problem „gelegentlich“ auftritt, lässt sich zeigen, wann es auftritt, wie lange es dauert und welche anderen Messgrößen sich gleichzeitig verändern.
Typische Messgrößen: Temperatur, Feuchte, Druck, Spannung und Strom
Welche Messgrößen relevant sind, hängt stark von der Anwendung ab. In der Klima- und Lagerüberwachung stehen Temperatur und Feuchte im Vordergrund. In Laboren, Reinräumen oder Prüfumgebungen kann zusätzlich der Druck wichtig sein. In technischen Anlagen kommen Spannung, Strom, Frequenz, Impulse, Druck, Temperatur oder Schaltzustände hinzu.
Temperatur ist eine der häufigsten Messgrößen. Sie beeinflusst Materialverhalten, Feuchte, Elektronik, Prozessstabilität, Schmierstoffe, Batterien, Lagerbedingungen und Energiebedarf. Feuchte ist vor allem dort kritisch, wo Kondensation, Korrosion, Schimmel, Materialveränderung oder Produktschäden entstehen können.
Druck ist relevant in Laboren, Prozessanlagen, Druckluftsystemen, Reinräumen, Lüftungsanlagen, Hydraulik, Prüfständen und Dichtheitsprüfungen. Elektrische Größen wie Spannung und Strom helfen, Lastzustände, Energieverbrauch, Anlaufvorgänge, Ausfälle oder instabile Versorgungen zu erkennen.
Der eigentliche Mehrwert entsteht, wenn diese Größen nicht isoliert betrachtet werden. Temperatur plus Feuchte zeigt Kondensationsrisiken. Druck plus Temperatur hilft bei Prozess- und Leckagebewertung. Spannung plus Strom zeigt Lastverhalten. Temperatur plus Strom kann Überlastung oder mangelnde Kühlung sichtbar machen.
| Messgröße | Typischer Einsatz | Interessante Kombination |
|---|---|---|
| Temperatur | Klima, Lager, Prozess, Schaltschrank, Prüfstand | Temperatur + Feuchte, Temperatur + Strom, Temperatur + Druck |
| Relative Feuchte | Lagerung, Gebäude, Labor, Transport, Produktion | Feuchte + Temperatur zur Bewertung von Taupunkt und Kondensation |
| Druck | Labor, Prozess, Reinraum, Druckluft, Hydraulik | Druck + Temperatur oder Druck + Schaltzustand |
| Spannung | Versorgung, Batterie, Steuerung, elektrische Anlage | Spannung + Lastzustand oder Spannung + Temperatur |
| Strom | Energieanalyse, Motoren, Verbraucher, Schaltschrank | Strom + Temperatur zur Erkennung von Überlastung |
Kanäle, Fühler und Eingangssignale richtig auswählen
Die Kanalzahl eines Multimess-Datenloggers sollte zur Messaufgabe passen. Es genügt nicht, möglichst viele Kanäle zu haben. Entscheidend ist, welche Kanäle wirklich benötigt werden, welche Genauigkeit erforderlich ist und welche Sensoren angeschlossen werden sollen. Ein Gerät mit fünf passenden Kanälen kann für eine Anwendung besser sein als ein Gerät mit vielen Eingängen, aber falschem Signaltyp.
Bei Temperaturmessungen muss geklärt werden, ob interne Fühler, externe Fühler, Pt100, Thermoelemente oder andere Sensortypen benötigt werden. Für Feuchte ist wichtig, ob der Fühler schnell reagieren muss, ob er abgesetzt montiert werden soll und welche Einsatzbedingungen vorliegen. Bei Druck ist zu prüfen, ob Absolutdruck, Relativdruck oder Differenzdruck gemessen werden soll.
Für elektrische Messgrößen sind Eingangstyp und Sicherheit entscheidend. Spannung, Strom, Frequenz oder Impulse müssen im zulässigen Bereich des Datenloggers liegen. Bei höheren Spannungen, Stromwandlern, Stromzangen oder industriellen Signalen muss die Anschlussart korrekt ausgelegt werden. Bei 4–20-mA-Signalen ist außerdem die Versorgung, Bürde und Skalierung zu beachten.
Eine gute Vorbereitung spart später viel Aufwand. Vor der Auswahl sollte feststehen, welche Messgrößen an welchen Messstellen erfasst werden, wie lange die Messung dauern soll, welche Auflösung benötigt wird und wie die Daten ausgewertet werden sollen.
Synchronisierung: Warum der gemeinsame Zeitbezug entscheidend ist
Der wichtigste Vorteil eines Multimess-Datenloggers ist die gemeinsame Zeitbasis. Wenn Temperatur, Feuchte, Druck und Spannung mit demselben Logger oder sauber synchronisierten Geräten aufgezeichnet werden, lassen sich Ereignisse exakt miteinander vergleichen. Dadurch wird sichtbar, welche Änderung zuerst auftritt und welche Messgröße darauf folgt.
Bei getrennten Einzelmessungen ist das schwieriger. Wenn mehrere Geräte unterschiedliche Uhren, unterschiedliche Messintervalle oder nicht abgestimmte Startzeiten haben, kann die Auswertung unsicher werden. Schon wenige Minuten Abweichung können entscheidend sein, wenn ein Fehler nur kurz auftritt.
Ein gemeinsamer Zeitstempel ist besonders wichtig bei sporadischen Störungen. Beispiel: Ein Schaltschrank zeigt nur gelegentlich Ausfälle. Wenn Temperatur, Versorgungsspannung und Laststrom gleichzeitig geloggt werden, lässt sich prüfen, ob ein Spannungseinbruch, eine Übertemperatur oder ein Lastwechsel dem Ausfall vorausgeht.
Für professionelle Messungen sollte daher der Startzeitpunkt klar dokumentiert werden. Auch Messintervall, Zeitzone, Geräteuhr, Messstellenbezeichnung und Kanalzuordnung sollten eindeutig sein. Nur dann lassen sich Daten später sauber interpretieren.
| Synchronisationspunkt | Warum wichtig? | Typische Folge bei Fehlern |
|---|---|---|
| Gemeinsamer Startzeitpunkt | Alle Kanäle beginnen zur gleichen Zeit | Ereignisse lassen sich eindeutig vergleichen. |
| Einheitliches Messintervall | Messwerte liegen im gleichen Zeitraster vor | Trends und Korrelationen werden leichter sichtbar. |
| Korrekte Geräteuhr | Zeitstempel stimmen mit realen Ereignissen überein | Fehler können mit Anlagenereignissen abgeglichen werden. |
| Saubere Kanalbezeichnung | Messstellen sind später eindeutig zuordenbar | Verwechslungen in der Auswertung werden vermieden. |
| Dokumentierter Messaufbau | Sensorposition und Anschluss sind nachvollziehbar | Messbericht wird belastbarer. |
Langzeitmessung: Trends statt Momentaufnahmen erkennen
Viele technische Probleme sind bei einer kurzen Messung nicht sichtbar. Eine Anlage kann während der Kontrolle normal arbeiten, aber nachts, am Wochenende, bei Lastwechseln oder bei Wetteränderungen Probleme zeigen. Langzeitmessungen helfen, solche zeitabhängigen Effekte zu erkennen.
Ein Multimess-Datenlogger kann über Stunden, Tage oder Wochen aufzeichnen. Dadurch werden Trends, Grenzwertverletzungen, wiederkehrende Muster und seltene Ereignisse sichtbar. Besonders bei Reklamationen oder schwer nachvollziehbaren Fehlern ist das oft entscheidend.
Das Messintervall muss zur Anwendung passen. Für langsame Klimaverläufe reichen oft längere Intervalle. Für Schaltvorgänge, Druckstöße oder elektrische Ereignisse sind kürzere Intervalle notwendig. Ein zu langes Intervall kann kurze Ereignisse übersehen. Ein zu kurzes Intervall erzeugt große Datenmengen und kann die Auswertung erschweren.
Auch Speichergröße und Batterielaufzeit sind wichtig. Eine lange Messdauer nützt wenig, wenn der Speicher zu früh voll ist oder die Batterie ausfällt. Für professionelle Messungen sollte daher vorab geprüft werden, ob Messdauer, Intervall, Kanalzahl und Speicher zusammenpassen.
Klimaüberwachung: Temperatur, Feuchte und Druck gemeinsam bewerten
In Klima-, Lager- und Laboranwendungen sind Temperatur und Feuchte häufig eng miteinander verbunden. Eine relative Feuchte von 70 % ist bei niedriger Temperatur anders zu bewerten als bei hoher Temperatur. Erst die gemeinsame Betrachtung zeigt, ob Kondensation, Korrosion, Materialveränderungen oder Produktschäden wahrscheinlich sind.

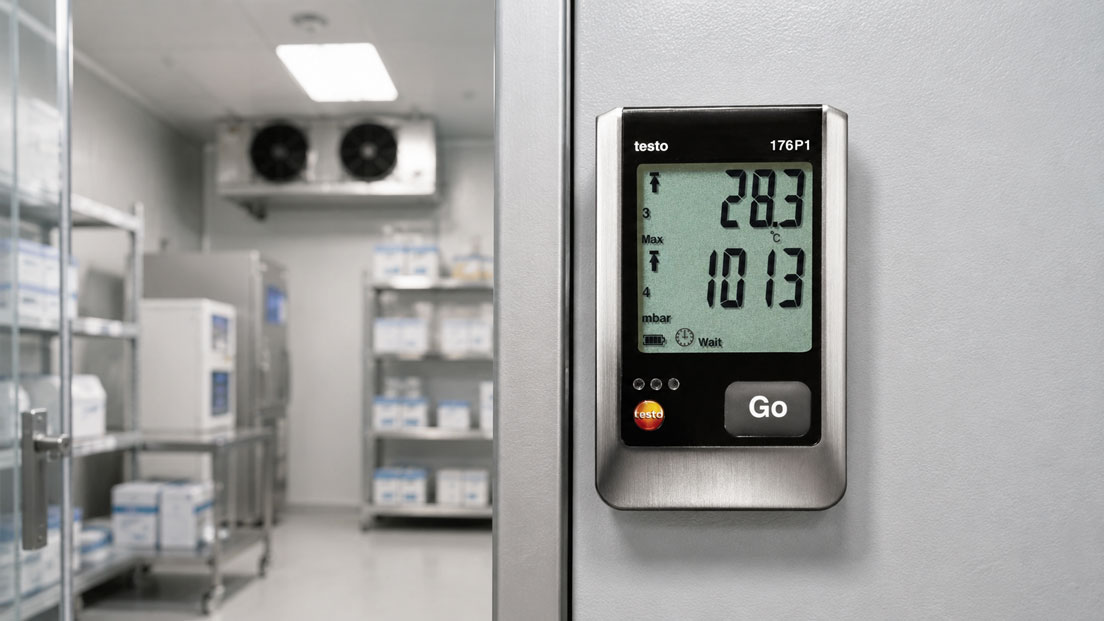

Der testo 176P1 ist ein typisches Beispiel für einen Datenlogger, der Druck, Temperatur und Feuchte in einer Messaufgabe verbinden kann. Der integrierte Absolutdrucksensor ist besonders interessant, wenn Umgebungsbedingungen in Laboren, technischen Räumen oder klimasensiblen Bereichen dokumentiert werden sollen. Mit zusätzlichen Temperatur-/Feuchtefühlern lassen sich mehrere Werte gleichzeitig erfassen.
In der Gebäude- und Lagertechnik können solche Messungen helfen, Ursachen für Feuchteschäden oder Klimaprobleme zu finden. Wenn Feuchtewerte immer dann steigen, wenn die Temperatur fällt oder eine Tür geöffnet wird, ist die Ursache besser einzugrenzen. Wenn Druckschwankungen mit Lüftungszeiten zusammenfallen, kann dies auf ein Lüftungs- oder Gebäudekonzept hinweisen.
Bei sensiblen Produkten, Archiven, Laboren oder Prüfräumen ist die Dokumentation ebenfalls wichtig. Messdaten können zeigen, ob Grenzwerte eingehalten wurden, wann Abweichungen aufgetreten sind und ob Maßnahmen Wirkung zeigen.
| Anwendung | Sinnvolle Messgrößen | Nutzen der kombinierten Auswertung |
|---|---|---|
| Lagerraum | Temperatur, Feuchte | Bewertung von Klimastabilität und Feuchterisiko. |
| Labor | Druck, Temperatur, Feuchte | Nachweis stabiler Umgebungsbedingungen. |
| Technikraum | Temperatur, Feuchte, Betriebszustand | Erkennung von Lüftungs- oder Kondensationsproblemen. |
| Transport | Temperatur, Feuchte, Ereignisse | Dokumentation von Transportbedingungen und Grenzwertverletzungen. |
| Reinraum / kontrollierter Bereich | Druck, Temperatur, Feuchte | Überwachung von Umgebungsbedingungen und Differenzdruckkonzept. |
Prozessüberwachung und technische Ursachenanalyse
In technischen Prozessen entstehen Abweichungen selten isoliert. Ein Druckabfall kann durch eine Temperaturänderung, eine Ventilschaltung, eine Pumpe, eine Leckage oder einen geänderten Lastzustand verursacht werden. Ein Multimess-Datenlogger hilft, diese Zusammenhänge zu erkennen.
Bei Druckluftanlagen kann zum Beispiel der Druckverlauf gemeinsam mit Kompressor-Laufzeiten oder elektrischer Last betrachtet werden. Dadurch lässt sich erkennen, ob ein Druckabfall durch erhöhten Verbrauch, Leckage oder Regelverhalten entsteht. In Hydraulikanlagen können Druck, Temperatur und elektrische Ansteuerung gemeinsam aufgezeichnet werden, um Ventile oder Pumpen besser zu beurteilen.
In Prüfständen ist die synchrone Erfassung mehrerer Größen besonders wichtig. Ein Prüfergebnis ist oft nur dann aussagekräftig, wenn Rahmenbedingungen wie Temperatur, Druck, Spannung, Strom oder Umgebungsklima dokumentiert sind. Ohne diese Zusatzdaten können Messwerte später schwer vergleichbar sein.
Auch bei sporadischen Fehlern ist die Kombination entscheidend. Wenn ein Fehler nur einmal pro Tag oder nur bei bestimmten Betriebszuständen auftritt, kann ein Datenlogger kontinuierlich aufzeichnen und die entscheidenden Minuten sichern.
Energieanalyse, Lastzustand und elektrische Messgrößen
Elektrische Messgrößen wie Spannung, Strom und Leistung sind für Energieanalyse, Anlagenüberwachung und Fehlersuche besonders wichtig. Wenn elektrische Lasten gemeinsam mit Temperatur, Druck oder Betriebszuständen aufgezeichnet werden, lassen sich Ursachen für Überlastung, Spannungseinbrüche oder ungewöhnlichen Energieverbrauch besser erkennen.
Ein Strom- oder Spannungsverlauf allein zeigt, wann ein Verbraucher aktiv war. Erst im Zusammenhang mit Prozesswerten wird klar, ob dieser Verbraucher eine gewünschte Wirkung erzielt hat. Beispiel: Ein Lüfter zieht Strom, aber die Schaltschranktemperatur sinkt nicht. Dann liegt möglicherweise ein Luftführungs-, Filter- oder Kühlproblem vor.
Auch bei Motoren, Pumpen oder Kompressoren ist die Kombination hilfreich. Steigt der Strom, während der Druck nicht entsprechend zunimmt, kann das auf mechanische Probleme, Leckagen oder ineffiziente Betriebsbedingungen hinweisen. Sinkt die Versorgungsspannung bei Lastspitzen, kann das die Ursache für Steuerungsprobleme sein.
Für solche Aufgaben sind Datenlogger für Strom und Spannung oder Multimessgeräte mit passenden Eingängen relevant. Wichtig ist, dass Messbereich, Sicherheitskategorie, Stromwandler, Anschlussart und Abtastrate zur Aufgabe passen. Elektrische Messungen dürfen nur mit geeigneten Geräten und fachgerecht durchgeführt werden.
Schaltschrankdiagnose: Wärme, Spannung und Last zusammen betrachten
Schaltschränke sind ein gutes Beispiel dafür, warum Multimess-Datenlogger sinnvoll sind. Eine erhöhte Temperatur kann durch hohe Umgebungstemperatur, verschmutzte Filter, defekte Lüfter, hohe Last, schlechte Luftführung oder Sonneneinstrahlung entstehen. Ohne weitere Messgrößen bleibt die Ursache oft unklar.
Wenn Temperatur im Schaltschrank, Umgebungstemperatur, Stromaufnahme wichtiger Verbraucher und Versorgungsspannung gemeinsam aufgezeichnet werden, entsteht ein deutlich klareres Bild. Man erkennt, ob die Temperatur mit Lastspitzen zusammenhängt, ob sie nachts abfällt, ob ein Lüfter regelmäßig schaltet oder ob Spannungseinbrüche mit bestimmten Betriebszuständen auftreten.
Auch Feuchte kann im Schaltschrank relevant sein. Kondensation entsteht häufig nicht bei höchster Temperatur, sondern bei ungünstigen Temperaturwechseln. Wenn Feuchte und Temperatur gemeinsam erfasst werden, lässt sich das Risiko besser bewerten.
Für die Instandhaltung sind solche Messungen wertvoll, weil sie nicht nur den Fehler zeigen, sondern auch die Ursache eingrenzen. Dadurch können Maßnahmen gezielter geplant werden, etwa Filterwechsel, Lüfterprüfung, Klimatisierung, Lastverteilung oder Änderung des Einbauorts.
| Fehlerbild im Schaltschrank | Sinnvolle Messgrößen | Mögliche Erkenntnis |
|---|---|---|
| Übertemperatur | Innen- und Außentemperatur, Laststrom | Zusammenhang zwischen Last und Erwärmung. |
| Spannungseinbruch | Versorgungsspannung, Strom, Schaltzustand | Auswirkung von Anlaufströmen oder Netzproblemen. |
| Kondensation | Temperatur, Feuchte, Türöffnung | Risiko durch Temperaturwechsel oder Umgebungsluft. |
| Lüfterproblem | Temperatur, Stromaufnahme, Schaltzeit | Lüfter läuft, wirkt aber nicht ausreichend. |
| Sporadische Steuerungsstörung | Spannung, Temperatur, Betriebszustand | Abgleich zwischen Ausfallzeitpunkt und Umgebungs-/Lastdaten. |
Auswertung, Software, Export und Dokumentation
Die Qualität einer Multimessung hängt nicht nur vom Gerät, sondern auch von der Auswertung ab. Messdaten müssen so dargestellt werden, dass Zusammenhänge erkennbar sind. Diagramme mit mehreren Kurven, tabellarische Exporte, Grenzwertmarkierungen und Ereignisprotokolle helfen, die Daten richtig zu interpretieren.
Ein wichtiger Punkt ist die Kanalbenennung. Wenn Kanäle später nur „CH1“, „CH2“ oder „Input 3“ heißen, wird die Auswertung fehleranfällig. Besser sind klare Bezeichnungen wie „Temperatur Schaltschrank innen“, „Versorgung 24 V DC“, „Feuchte Technikraum“ oder „Druck Leitung A“.
Auch die Einheiten und Skalierungen müssen stimmen. Bei 4–20-mA-Signalen muss klar sein, welchem Messbereich 4 mA und 20 mA entsprechen. Bei Spannungseingängen muss geprüft werden, ob ein direkter Spannungswert oder ein Sensorsignal erfasst wird. Eine falsche Skalierung kann zu scheinbar plausiblen, aber fachlich falschen Ergebnissen führen.
Für die Prüfung analoger 4–20-mA-Signale kann der UPS4E Stromschleifen-Kalibrator hilfreich sein. Damit lassen sich Stromschleifen messen oder simulieren und Skalierungsfehler zwischen Sensor, Datenlogger, Anzeige, SPS und Leitsystem erkennen. Besonders bei kombinierten Messketten ist das ein wichtiger Schritt vor oder während der Fehlersuche.
Typische Fehler bei Multimess-Datenloggern
Ein häufiger Fehler ist die Auswahl eines Datenloggers allein nach Kanalzahl. Viele Kanäle helfen wenig, wenn die Eingänge nicht zu den Sensoren passen oder die Genauigkeit nicht ausreicht. Die Messaufgabe muss zuerst definiert werden, erst danach wird das Gerät ausgewählt.
Ein weiterer Fehler ist ein unpassendes Messintervall. Wenn das Intervall zu lang ist, werden kurze Ereignisse übersehen. Wenn es zu kurz ist, entstehen große Datenmengen, die schwer auszuwerten sind. Das richtige Intervall hängt davon ab, wie schnell sich die Messgröße ändern kann.
Auch Sensorpositionen werden häufig unterschätzt. Ein Temperaturfühler in der Nähe einer Wärmequelle misst etwas anderes als ein Fühler im freien Raum. Ein Feuchtefühler direkt an einer kalten Wand kann andere Werte zeigen als ein Fühler in der Raummitte. Ein Drucksensor an einer ungünstigen Stelle kann lokale Effekte statt des relevanten Prozesszustands erfassen.
Problematisch ist außerdem eine unklare Dokumentation des Messaufbaus. Wenn später nicht mehr bekannt ist, welcher Sensor wo montiert war, verliert die Messung an Aussagekraft. Deshalb sollten Messstellen, Kanalzuordnung, Startzeit, Messintervall und besondere Ereignisse dokumentiert werden.
| Fehlerbild | Mögliche Ursache | Prüfansatz |
|---|---|---|
| Zusammenhang ist nicht erkennbar | Messgrößen wurden nicht synchron aufgezeichnet | Gemeinsame Zeitbasis und Messintervall prüfen. |
| Kurze Ereignisse fehlen | Messintervall zu lang | Abtastrate an Dynamik der Messgröße anpassen. |
| Messwerte wirken plausibel, sind aber falsch | Falsche Skalierung oder Einheit | Sensorbereich, Eingangssignal und Softwareparameter prüfen. |
| Messdaten sind schwer auswertbar | Kanäle nicht benannt oder Messstellen nicht dokumentiert | Kanalnamen und Messaufbau sauber dokumentieren. |
| Messung endet zu früh | Speicher oder Batterie reicht nicht aus | Messdauer, Intervall, Kanalzahl und Batteriestatus vorab prüfen. |
Praxisbeispiel: Feuchteproblem im Technikraum
In einem Technikraum treten wiederholt Korrosionsspuren an elektrischen Komponenten auf. Bei einer kurzen Kontrolle wirkt das Raumklima unauffällig. Temperatur und Feuchte liegen im normalen Bereich. Trotzdem melden Mitarbeiter immer wieder Feuchtebildung an Metallflächen, vor allem morgens nach kühlen Nächten.
Für die Ursachenanalyse wird ein Multimess-Datenlogger eingesetzt. Er erfasst Temperatur und relative Feuchte im Raum, zusätzlich eine zweite Temperaturmessstelle an einer kalten Außenwand sowie den Betriebszustand der Lüftung. Die Messung läuft über mehrere Tage, damit auch Nacht- und Wochenendbedingungen erfasst werden.
Die Auswertung zeigt, dass die Raumtemperatur nachts absinkt und die relative Feuchte gleichzeitig ansteigt. An der kalten Wand wird zeitweise ein kritischer Zustand erreicht, während die Raumluft in der Mitte des Raumes noch unauffällig erscheint. Außerdem ist zu erkennen, dass die Lüftung in bestimmten Zeitfenstern nicht ausreichend arbeitet.
Ohne die gleichzeitige Erfassung mehrerer Messgrößen wäre die Ursache schwer zu erkennen gewesen. Erst die Kombination aus Temperatur, Feuchte, Wandtemperatur und Lüftungszustand zeigt, warum das Problem nur zu bestimmten Zeiten auftritt. Auf dieser Grundlage können Lüftungszeiten, Isolierung oder Raumklimatisierung gezielt angepasst werden.
Welche Messgeräte / Produkte eignen sich?
Die Kategorie Multimessgeräte als Datenlogger ist der passende Einstieg, wenn mehrere Messgrößen oder industrielle Sensorsignale gemeinsam erfasst werden sollen. Solche Geräte sind besonders interessant für Instandhaltung, Prüfstände, mobile Diagnose, Prozessanalyse und technische Nachweise.
Der testo 176P1 Datenlogger für Druck, Temperatur und Feuchte eignet sich besonders für Anwendungen, bei denen Umgebungsbedingungen zuverlässig dokumentiert werden sollen. Er verbindet Absolutdruckmessung mit anschließbaren Temperatur-/Feuchtefühlern und ist damit für Labor, Klimaüberwachung, Technikräume oder qualitätsrelevante Umgebungen interessant.
Die übergeordnete Kategorie Datenlogger / Universalmessgeräte bietet einen breiten Überblick über Datenlogger für Temperatur, Feuchte, Druck, Strom, Spannung und Multimessaufgaben. Sie ist sinnvoll, wenn zunächst geklärt werden soll, ob ein Speziallogger oder ein universelles Mehrkanalgerät besser zur Aufgabe passt.
Für elektrische Langzeitmessungen ist die Kategorie Strom und Spannung Datenlogger relevant. Sie ist besonders interessant bei Energieanalyse, Lastprofilen, Spannungseinbrüchen, Netzüberwachung oder Schaltschrankdiagnose.
Wenn analoge Stromschleifen in eine Multimessung eingebunden werden, kann zusätzlich der UPS4E Stromschleifen-Kalibrator hilfreich sein. Damit lassen sich 4–20-mA-Signale prüfen, simulieren und mit der Skalierung im Datenlogger oder in der SPS vergleichen.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| Multimessgeräte als Datenlogger | Mehrkanalige Erfassung unterschiedlicher Messgrößen | Ursachenanalyse, Prüfstände, mobile Diagnose, Prozessüberwachung |
| testo 176P1 | Datenlogger für Druck, Temperatur und Feuchte | Labor, Klimaüberwachung, Technikräume, qualitätsrelevante Umgebungen |
| Datenlogger / Universalmessgeräte | Überblick über verschiedene Datenlogger-Kategorien | Auswahl zwischen Temperatur-, Feuchte-, Druck-, Strom-/Spannungs- und Multimessloggern |
| Strom und Spannung Datenlogger | Aufzeichnung elektrischer Größen | Energieanalyse, Spannungseinbrüche, Lastprofile und Schaltschrankdiagnose |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | Skalierungsprüfung, Signalvergleich und Fehlersuche in analogen Messketten |
Fazit: Multimess-Datenlogger machen Zusammenhänge sichtbar
Multimess-Datenlogger sind immer dann sinnvoll, wenn ein technisches Problem nicht durch eine einzelne Messgröße erklärt werden kann. Sie erfassen mehrere Werte gleichzeitig und machen dadurch zeitliche Zusammenhänge sichtbar. Das ist besonders hilfreich bei Klimaüberwachung, Prozessanalyse, Energieanalyse, Schaltschrankdiagnose, Langzeitmessung und technischer Fehlersuche.
Entscheidend ist die richtige Auswahl. Messgrößen, Kanalzahl, Sensoren, Eingangssignale, Messintervall, Speicher, Batterie, Software und Dokumentation müssen zur Aufgabe passen. Ein Datenlogger ist nur so gut wie der Messaufbau, die Sensorposition und die spätere Auswertung.
Die wichtigste Empfehlung lautet: Vor der Messung genau definieren, welche Ursache vermutet wird und welche Messgrößen diesen Zusammenhang sichtbar machen können. Dann lassen sich Temperatur, Feuchte, Druck, Spannung, Strom oder andere Signale gezielt erfassen und gemeinsam bewerten. So wird aus einer reinen Datensammlung eine belastbare technische Analyse.
FAQ: Häufige Fragen zu Multimess-Datenloggern
Was ist ein Multimess-Datenlogger?
Ein Multimess-Datenlogger ist ein Gerät, das mehrere Messgrößen oder mehrere Messkanäle über einen Zeitraum automatisch aufzeichnet und später auswertbar macht.
Wann ist ein Multimess-Datenlogger sinnvoll?
Er ist sinnvoll, wenn ein Problem durch mehrere Einflussgrößen entstehen kann, zum Beispiel Temperatur und Feuchte, Druck und Temperatur oder Spannung und Lastzustand.
Welche Messgrößen können gemeinsam erfasst werden?
Je nach Gerät können Temperatur, Feuchte, Druck, Spannung, Strom, Frequenz, Impulse, digitale Zustände oder Sensorsignale aufgezeichnet werden.
Warum reicht ein einzelner Datenlogger oft nicht aus?
Ein einzelner Wert zeigt nur einen Teil der Situation. Viele Fehler entstehen durch Zusammenhänge zwischen mehreren Messgrößen, die nur bei synchroner Aufzeichnung sichtbar werden.
Was bedeutet synchrone Messwerterfassung?
Synchrone Erfassung bedeutet, dass alle Messgrößen mit derselben Zeitbasis aufgezeichnet werden. Dadurch lassen sich Ereignisse zeitlich miteinander vergleichen.
Wie wählt man das richtige Messintervall?
Das Messintervall richtet sich nach der Dynamik der Messgröße. Langsame Klimaverläufe benötigen längere Intervalle, schnelle Schalt- oder Druckereignisse kürzere Intervalle.
Warum ist Temperatur zusammen mit Feuchte wichtig?
Relative Feuchte hängt stark von der Temperatur ab. Erst beide Werte zusammen ermöglichen eine sinnvolle Bewertung von Kondensation, Taupunkt oder Feuchteschäden.
Wann ist Druck zusätzlich zu Temperatur und Feuchte relevant?
Druck ist relevant in Laboren, Reinräumen, Lüftungsanlagen, Prozessanlagen oder Umgebungen, in denen stabile Umgebungsbedingungen dokumentiert werden müssen.
Was ist der Vorteil des testo 176P1?
Der testo 176P1 verbindet Druckmessung mit anschließbaren Temperatur-/Feuchtefühlern und eignet sich damit für Umgebungsüberwachung, Labor, Technikräume und qualitätsrelevante Bereiche.
Welche Rolle spielen Strom und Spannung bei Multimessungen?
Strom und Spannung zeigen Lastzustände, Versorgungseinbrüche oder Energieverbrauch. In Kombination mit Temperatur oder Prozessgrößen lassen sich Ursachen besser erkennen.
Kann man 4–20-mA-Signale mit Datenloggern erfassen?
Ja, wenn der Datenlogger über passende Eingänge verfügt oder ein geeignetes Signalmodul verwendet wird. Wichtig sind korrekte Versorgung, Bürde und Skalierung.
Wie prüft man, ob ein 4–20-mA-Signal richtig skaliert ist?
Mit einem Stromschleifenkalibrator kann das Signal gemessen oder simuliert werden. So lässt sich prüfen, ob Sensor, Datenlogger, Anzeige oder SPS denselben Messbereich verwenden.
Warum ist die Sensorposition so wichtig?
Die Sensorposition beeinflusst den Messwert stark. Ein Fühler an einer Wand misst andere Bedingungen als ein Fühler in der Raummitte oder direkt an einer Wärmequelle.
Wie lange sollte eine Langzeitmessung dauern?
Die Messdauer hängt vom Problem ab. Für Klima- und Gebäudethemen sind oft mehrere Tage sinnvoll, bei sporadischen Störungen auch länger. Entscheidend ist, dass typische Betriebszustände erfasst werden.
Was muss vor einer Messung dokumentiert werden?
Wichtig sind Messstellen, Kanalbezeichnung, Sensorposition, Startzeit, Messintervall, verwendete Geräte, Kalibrierstatus und besondere Betriebszustände.
Wie werden Datenlogger-Daten ausgewertet?
Typisch sind Diagramme, Tabellen, Excel-Export, Grenzwertauswertung und Berichte. Entscheidend ist, dass mehrere Kurven zeitlich gemeinsam betrachtet werden können.
Wann ist ein Multimessgerät besser als mehrere Einzelgeräte?
Ein Multimessgerät ist besser, wenn Messwerte synchron verglichen werden sollen und eine gemeinsame Auswertung wichtig ist. Einzelgeräte können sinnvoll sein, wenn Messstellen weit auseinanderliegen.
Welche Fehler treten bei Multimess-Datenloggern häufig auf?
Typische Fehler sind falsches Messintervall, ungeeignete Sensorposition, falsche Skalierung, unklare Kanalnamen, zu kurze Batterielaufzeit oder fehlende Dokumentation des Messaufbaus.
Welche Produkte eignen sich für mehrere Messgrößen?
Geeignet sind Multimessgeräte als Datenlogger, spezielle Druck-/Temperatur-/Feuchte-Datenlogger wie der testo 176P1 sowie Strom- und Spannung-Datenlogger für elektrische Langzeitmessungen.
Was ist die wichtigste Regel bei Multimessungen?
Die Messung sollte immer aus der Fragestellung heraus geplant werden. Erst wenn klar ist, welcher Zusammenhang geprüft werden soll, lassen sich die passenden Messgrößen, Sensoren und Intervalle auswählen.
