Hydraulikanlagen arbeiten nur dann zuverlässig, wenn Druck und Volumenstrom zusammenpassen. Ein zu geringer Durchfluss kann auf verschlissene Pumpen, interne Leckagen, verstopfte Filter, falsch eingestellte Ventile oder ungünstige Betriebsbedingungen hinweisen. Ein zu hoher oder stark schwankender Durchfluss kann Bauteile belasten, Energie verschwenden oder Regelkreise instabil machen. Für Wartung, Prüfstand, Inbetriebnahme und Fehlersuche ist die Durchflussmessung von Hydrauliköl deshalb eine zentrale Messaufgabe.
Messturbinen sind für Hydrauliköl eine sehr verbreitete und praxisnahe Lösung. Sie liefern ein frequenz- oder impulsbasiertes Signal, das proportional zum Volumenstrom ist. Dadurch eignen sie sich gut für mobile Hydraulikmesstechnik, Prüfstände, Pumpentests, Ventilprüfungen und kontinuierliche Messungen in industriellen Hydrauliksystemen. Gleichzeitig müssen bei der Auswahl einige Punkte beachtet werden, damit die Messwerte belastbar sind.
Dieser Beitrag erklärt, worauf es bei Messturbinen für Hydrauliköl ankommt. Im Mittelpunkt stehen Ölviskosität, Temperaturabhängigkeit, Druckbereich, Druckverlust, Filterung, Verschmutzung, Pulsation, Messbereich, Anschlussgewinde, Einbaulage, Signalverarbeitung sowie typische Messungen an Pumpen, Ventilen, Prüfständen und mobilen Hydraulikanlagen.
Inhaltsverzeichnis
- Grundlagen: Wie funktioniert eine Messturbine bei Hydrauliköl?
- Hydrauliköl als Medium: Warum Viskosität und Temperatur entscheidend sind
- Messbereich: Mindestdurchfluss und Maximaldurchfluss richtig wählen
- Druckbereich und Druckspitzen in Hydraulikanlagen
- Druckverlust: Warum die Messturbine zur Anlage passen muss
- Filterung und Verschmutzung: Schutz für Turbine und Messgenauigkeit
- Pulsation, Schwingungen und dynamische Hydraulikprozesse
- Anschlussgewinde, Einbaulage und mechanische Integration
- Messung an Pumpen, Ventilen und Prüfständen
- Signalverarbeitung: Impulse, Frequenz, Anzeige und SPS-Anbindung
- Temperaturmessung und Korrektur der Ölviskosität
- Typische Fehler bei Messturbinen in Hydrauliköl
- Praxisbeispiel: Volumenstromprüfung an einer Hydraulikpumpe
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Messturbinen sind stark, wenn Ölzustand und Einsatzbereich passen
- FAQ: Häufige Fragen zu Messturbinen für Hydrauliköl
Grundlagen: Wie funktioniert eine Messturbine bei Hydrauliköl?
Eine Messturbine misst den Volumenstrom, indem das Hydrauliköl ein Turbinenrad im Messkörper antreibt. Die Drehzahl der Turbine ist innerhalb des geeigneten Messbereichs proportional zur Strömungsgeschwindigkeit und damit zum Volumenstrom. Ein Sensor erfasst die Drehbewegung und erzeugt daraus ein Impuls- oder Frequenzsignal.
Der große Vorteil dieses Messprinzips liegt in der direkten, schnellen und gut auswertbaren Signalform. Messturbinen reagieren dynamisch, liefern ein klares Frequenzsignal und können mit Anzeigen, Datenloggern, Prüfständen oder Steuerungen verbunden werden. Gerade bei Hydrauliköl ist das interessant, weil Pumpen, Ventile und Verbraucher häufig unter realen Betriebsbedingungen geprüft werden müssen.
Gleichzeitig ist die Messturbine ein mechanisches Messprinzip. Das bedeutet: Das Medium muss sauber genug sein, die Viskosität muss zum Messbereich passen, der Druckverlust darf die Anlage nicht stören und der Durchfluss muss innerhalb des spezifizierten Bereichs liegen. Wird die Turbine außerhalb ihrer geeigneten Betriebsbedingungen eingesetzt, können Messfehler, erhöhter Verschleiß oder Schäden entstehen.
Für Hydrauliköl eignet sich eine Messturbine besonders dann, wenn ein definierter Volumenstrom gemessen werden soll und das Öl ausreichend gefiltert ist. Für stark verschmutzte, sehr viskose, pulsierende oder extrem wechselnde Medien muss die Anwendung genauer geprüft werden.
| Merkmal | Bedeutung bei Messturbinen | Praxisrelevanz bei Hydrauliköl |
|---|---|---|
| Turbinenrad | Wird durch das strömende Öl angetrieben | Benötigt sauberes Medium und passenden Durchflussbereich. |
| Frequenzsignal | Drehzahl wird als Impuls- oder Frequenzsignal ausgegeben | Gut geeignet für Anzeigen, Datenlogger und Prüfstände. |
| Messbereich | Nur innerhalb des spezifizierten Bereichs zuverlässig | Mindest- und Maximalvolumenstrom müssen zur Anlage passen. |
| Druckverlust | Durchströmtes Messgerät erzeugt einen zusätzlichen Widerstand | Muss bei Pumpen- und Prüfstandmessungen berücksichtigt werden. |
| Mediumzustand | Viskosität, Temperatur und Verschmutzung beeinflussen die Messung | Öltemperatur und Filterung sind entscheidende Auswahlpunkte. |
Hydrauliköl als Medium: Warum Viskosität und Temperatur entscheidend sind
Hydrauliköl ist kein konstantes Medium. Seine Viskosität verändert sich stark mit der Temperatur. Kaltes Öl ist zähflüssiger und erzeugt höhere Reibung, höheren Druckverlust und ein anderes Anlaufverhalten der Turbine. Warmes Öl ist dünnflüssiger und strömt leichter durch das Messgerät. Deshalb können Messwerte und Ansprechverhalten je nach Öltemperatur unterschiedlich ausfallen.
Die Viskosität beeinflusst vor allem den unteren Messbereich. Bei höherer Viskosität kann die Turbine mehr Energie aus dem Ölstrom benötigen, um sauber anzulaufen und stabil zu drehen. Wird der Mindestdurchfluss unterschritten, kann die Messung ungenau werden oder das Signal instabil erscheinen. Besonders bei kaltem Hydrauliköl nach dem Anlagenstart ist dieser Effekt wichtig.
Auch der Öltyp spielt eine Rolle. Mineralische Hydrauliköle, synthetische Öle, Bioöle oder schwer entflammbare Hydraulikflüssigkeiten können unterschiedliche Viskositäts- und Schmierverhältnisse haben. Zusätzlich können Additive, Alterungsprodukte oder Verunreinigungen die Messung beeinflussen. Die Messturbine sollte daher nicht nur nach der Rohrleitung, sondern nach dem konkreten Öl und Betriebszustand ausgewählt werden.
Für aussagekräftige Hydraulikmessungen sollte die Öltemperatur möglichst mit erfasst oder zumindest dokumentiert werden. Ein Volumenstromwert ohne Temperaturangabe ist oft schwer zu bewerten, weil sich Pumpenleistung, Leckageverhalten, Druckverlust und Viskosität mit der Temperatur verändern.
| Einflussgröße | Auswirkung auf Hydrauliköl | Folge für die Messturbine |
|---|---|---|
| Niedrige Temperatur | Öl wird zähflüssiger | Höherer Druckverlust, schwierigeres Anlaufverhalten, größere Messunsicherheit im unteren Bereich. |
| Hohe Temperatur | Öl wird dünnflüssiger | Durchfluss steigt leichter, Leckagen in Pumpen oder Ventilen können deutlicher sichtbar werden. |
| Öltyp | Viskosität und Additive unterscheiden sich | Medienverträglichkeit und Kalibrierbedingungen prüfen. |
| Ölalterung | Viskosität und Verschmutzung können sich ändern | Messung kann Hinweise auf geänderte Betriebsbedingungen liefern. |
| Luft im Öl | Kompressibilität und Signalverhalten verändern sich | Messwert kann schwanken oder unplausibel werden. |
Messbereich: Mindestdurchfluss und Maximaldurchfluss richtig wählen
Der Messbereich ist eines der wichtigsten Auswahlkriterien. Eine Messturbine sollte nicht nur den erwarteten Maximaldurchfluss erfassen können, sondern auch im normalen Arbeitsbereich ausreichend genau messen. Wird eine Turbine zu groß gewählt, kann der reale Volumenstrom häufig im unteren Grenzbereich liegen. Dann wird das Signal schwächer und die Messung weniger stabil.
Wird die Turbine zu klein gewählt, steigt der Druckverlust und bei hohen Durchflüssen kann die Turbine überlastet werden. Das kann zu Messfehlern, mechanischer Belastung oder vorzeitigem Verschleiß führen. Deshalb sollte der erwartete Betriebsbereich möglichst genau bekannt sein.
Bei Hydraulikpumpen ist der theoretische Förderstrom oft aus Verdrängungsvolumen und Drehzahl berechenbar. In der Praxis weicht der reale Volumenstrom durch Leckage, Druck, Temperatur und Verschleiß davon ab. Für die Auswahl der Messturbine sollte daher nicht nur der Nennwert der Pumpe betrachtet werden, sondern der erwartete reale Messbereich.
Bei Prüfständen ist es sinnvoll, die Messturbine so auszuwählen, dass typische Prüfpunkte im mittleren Messbereich liegen. Dort arbeitet das Messgerät meist stabiler als direkt an den Bereichsgrenzen. Für sehr unterschiedliche Durchflussbereiche können mehrere Messbereiche oder wechselbare Sensoren sinnvoll sein.
Druckbereich und Druckspitzen in Hydraulikanlagen
Hydraulikanlagen arbeiten oft mit hohen Betriebsdrücken. Zusätzlich können Druckspitzen durch Ventilschaltungen, Lastwechsel, Pumpenpulsation, schnelle Bewegungen oder blockierte Verbraucher auftreten. Eine Messturbine muss deshalb nicht nur für den normalen Betriebsdruck, sondern auch für mögliche Druckspitzen und Sicherheitsreserven ausgelegt sein.
Der zulässige Druckbereich betrifft den Messkörper, die Anschlüsse, Dichtungen und die gesamte mechanische Ausführung. Wird ein Durchflussmesser in eine Hochdruckleitung eingebaut, müssen Druckstufe und Anschlussform eindeutig zur Anlage passen. Besonders bei mobilen Hydraulikprüfungen ist wichtig, dass Messgerät, Schläuche, Kupplungen und Adapter denselben Druckanforderungen entsprechen.
Der Betriebsdruck beeinflusst außerdem die Bewertung des Messergebnisses. Eine Pumpe kann bei niedrigem Druck noch ausreichend Volumenstrom liefern, bei höherem Druck jedoch durch interne Leckage deutlich abfallen. Deshalb ist eine Durchflussmessung in der Hydraulik häufig nur aussagekräftig, wenn Druck und Temperatur gleichzeitig betrachtet werden.
Bei dynamischen Anlagen sollte auch die Druckwechselbelastung berücksichtigt werden. Eine Messturbine, die statisch ausreichend druckfest ist, kann durch starke Pulsation oder häufige Lastwechsel zusätzlich belastet werden. Die Einbausituation und der Prüfablauf sollten deshalb zur mechanischen Belastbarkeit des Messgeräts passen.
| Druckbezogener Punkt | Warum wichtig? | Praktische Empfehlung |
|---|---|---|
| Betriebsdruck | Messkörper und Anschlüsse müssen druckfest sein | Druckstufe passend zur Hydraulikanlage wählen. |
| Druckspitzen | Können deutlich über dem Normaldruck liegen | Reserve und dynamische Belastung berücksichtigen. |
| Prüfdruck | Bei Prüfständen oft höher oder gezielt belastet | Messgerät und Zubehör gemeinsam auslegen. |
| Adapter und Kupplungen | Schwächste Komponente bestimmt die Sicherheit | Druckklasse der gesamten Messkette prüfen. |
| Druckmessung parallel | Durchfluss ohne Druck ist oft schwer interpretierbar | Druck, Volumenstrom und Temperatur gemeinsam bewerten. |
Druckverlust: Warum die Messturbine zur Anlage passen muss
Eine Messturbine wird vom Hydrauliköl durchströmt und erzeugt deshalb einen Druckverlust. Dieser Druckverlust hängt von Nennweite, Durchfluss, Ölviskosität, Temperatur und Bauform ab. In vielen Anwendungen ist der Druckverlust unkritisch, in Prüfständen oder empfindlichen Hydraulikkreisen kann er jedoch das Messergebnis oder das Anlagenverhalten beeinflussen.
Bei kaltem Öl steigt der Druckverlust, weil die Viskosität höher ist. Das kann besonders beim Anlagenstart oder bei mobilen Prüfungen im Außenbereich relevant sein. Wenn das Messgerät zu klein dimensioniert ist, kann der Druckverlust zusätzlich steigen und die Anlage stärker belasten.
In Pumpenprüfungen muss berücksichtigt werden, ob der Durchflussmesser in der Druckleitung, Rücklaufleitung oder in einer Bypass-/Prüfleitung sitzt. Je nach Einbauort kann der Druckverlust unterschiedlich kritisch sein. In einer Druckleitung kann ein zusätzlicher Widerstand das Pumpenverhalten beeinflussen. Im Rücklauf kann ein zu hoher Gegendruck ebenfalls unerwünscht sein.
Die Messturbine sollte daher nicht nur nach dem passenden Volumenstrom, sondern auch nach dem zulässigen Druckverlust ausgewählt werden. Bei kritischen Anwendungen sollte der Druckverlust über den gesamten Betriebsbereich betrachtet werden, besonders bei niedriger Öltemperatur und hohem Durchfluss.
Filterung und Verschmutzung: Schutz für Turbine und Messgenauigkeit
Hydrauliköl sollte sauber sein, aber in realen Anlagen können Partikel, Abrieb, Dichtungsreste, Metallspäne, Schmutz oder Alterungsprodukte auftreten. Für Messturbinen ist Verschmutzung besonders wichtig, weil das Turbinenrad und die Lager mechanisch belastet werden. Partikel können die Turbine abbremsen, beschädigen oder blockieren.
Eine geeignete Filterung schützt das Messgerät und verbessert die Messstabilität. In vielen Hydraulikanlagen sind Filter ohnehin Bestandteil des Systems. Für mobile Messungen oder Prüfstandsmessungen sollte trotzdem geprüft werden, ob der Messpunkt vor oder nach dem Filter liegt und welche Reinheitsklasse zu erwarten ist.
Verschmutzung kann sich auch schleichend auf die Messung auswirken. Wenn die Turbine nicht mehr frei läuft, kann der angezeigte Volumenstrom zu niedrig sein oder das Signal instabil werden. Besonders bei wiederkehrenden Prüfungen sollte deshalb auf Plausibilität, Signalverhalten und Zustand der Messturbine geachtet werden.
Wenn stark verschmutztes Öl, Spülprozesse oder Anlagen mit unbekanntem Ölzustand gemessen werden sollen, muss die Eignung der Messturbine kritisch geprüft werden. Gegebenenfalls sind zusätzliche Filter, Spülung oder ein anderes Messprinzip sinnvoller.
| Verschmutzungsart | Mögliche Wirkung | Prüfansatz |
|---|---|---|
| Metallpartikel | Beschädigung von Turbinenrad oder Lagerung | Filterung und Ölzustand prüfen. |
| Dichtungsreste | Blockade oder unruhiger Lauf | Messgerät nach kritischen Anlagenzuständen kontrollieren. |
| Ölalterungsprodukte | Ablagerungen oder zähere Strömung | Ölzustand, Temperatur und Viskosität berücksichtigen. |
| Luftblasen | Schwankende Messwerte und unruhiges Signal | Ansaugseite, Entlüftung und Rücklaufbedingungen prüfen. |
| Unbekannte Anlagenverschmutzung | Erhöhtes Risiko für Messfehler oder Schäden | Vorfiltration oder alternative Messstrategie prüfen. |
Pulsation, Schwingungen und dynamische Hydraulikprozesse
Hydrauliksysteme sind häufig dynamisch. Pumpen erzeugen Pulsationen, Ventile schalten, Zylinder bewegen Lasten und Regelkreise verändern den Volumenstrom. Eine Messturbine kann schnelle Änderungen grundsätzlich gut erfassen, doch starke Pulsation kann das Signal unruhig machen und die Interpretation erschweren.
Bei Pumpen mit ausgeprägter Pulsation kann der momentane Volumenstrom schwanken, obwohl der mittlere Volumenstrom stabil erscheint. Je nach Anzeige oder Auswertegerät kann dies zu springenden Werten führen. In solchen Fällen können Mittelwertbildung, geeignete Abtastraten oder ein Messaufbau mit Dämpfung sinnvoll sein.
Auch mechanische Schwingungen können eine Rolle spielen. Wenn die Messturbine starr in eine vibrierende Leitung eingebaut wird, können Sensor, Kabel und Anschlüsse belastet werden. Flexible Leitungen, geeignete Halterungen und eine spannungsarme Montage helfen, mechanische Belastungen zu reduzieren.
Für Prüfstände ist wichtig, ob der Momentanwert oder der Mittelwert des Durchflusses benötigt wird. Bei der Beurteilung einer Pumpe kann ein stabiler Mittelwert ausreichend sein. Bei der Analyse eines Regelventils oder einer schnellen Schaltbewegung kann das dynamische Signal selbst interessant sein.
Anschlussgewinde, Einbaulage und mechanische Integration
Die mechanische Integration einer Messturbine ist in Hydraulikanwendungen besonders wichtig. Anschlussgewinde, Dichtflächen, Adapter, Schlauchleitungen, Kupplungen und Einbaulage müssen zur Anlage passen. Ein mechanisch passender Anschluss reicht jedoch nicht aus, wenn Druckklasse, Durchflussrichtung oder Dichtkonzept nicht stimmen.
Viele Messturbinen besitzen eine definierte Durchflussrichtung. Diese muss beim Einbau beachtet werden. Wird das Gerät falsch herum eingebaut, kann der Messwert unplausibel werden oder die Turbine nicht korrekt arbeiten. Die Durchflussrichtung sollte daher vor der Inbetriebnahme kontrolliert werden.
Auch die Einbaulage kann relevant sein. Zwar sind viele Hydraulik-Messturbinen robust ausgeführt, dennoch sollte vermieden werden, dass Luftblasen dauerhaft im Messkörper stehen oder Schmutz an ungünstigen Stellen gesammelt wird. Bei mobilen Messungen sollte das Messgerät so positioniert werden, dass Leitungen nicht ziehen, knicken oder das Gerät mechanisch belasten.
Bei Anschlussadaptern ist besondere Vorsicht geboten. Jeder Adapter erzeugt zusätzliche Dichtstellen, mögliche Druckverluste und potenzielle Leckagepunkte. Für sichere Messungen sollte die gesamte Verbindungskette aus Messturbine, Kupplung, Schlauch und Adapter für Druck, Medium und Temperatur geeignet sein.
| Mechanischer Punkt | Warum relevant? | Typische Folge bei Fehlern |
|---|---|---|
| Anschlussgewinde | Muss zur Anlage und Druckklasse passen | Undichtigkeit, falsche Adapter oder Sicherheitsrisiko. |
| Durchflussrichtung | Turbine ist meist richtungsabhängig | Falsche oder instabile Messwerte. |
| Einbaulage | Beeinflusst Luft, Schmutz und mechanische Belastung | Signalstörungen oder unnötige Belastung. |
| Schläuche und Kupplungen | Bestimmen Druckfestigkeit und Praxistauglichkeit | Leckagen, Druckverlust oder Sicherheitsprobleme. |
| Mechanische Abstützung | Verhindert Zug- und Biegebelastung | Schäden an Anschluss, Sensor oder Leitung. |
Messung an Pumpen, Ventilen und Prüfständen
Eine der wichtigsten Anwendungen für Messturbinen ist die Prüfung von Hydraulikpumpen. Dabei wird der Volumenstrom bei definiertem Druck, definierter Drehzahl und bekannter Öltemperatur gemessen. Sinkt der Volumenstrom bei steigendem Druck stark ab, kann dies auf interne Leckage oder Verschleiß der Pumpe hinweisen.
Bei Ventilprüfungen hilft die Durchflussmessung, Öffnungsverhalten, Leckage, Drosselwirkung oder Schaltzustände zu beurteilen. Gerade bei Proportionalventilen oder Servoventilen kann der Zusammenhang zwischen Ansteuersignal, Druckdifferenz und Volumenstrom entscheidend sein. Eine Messturbine liefert dafür ein schnelles und gut auswertbares Durchflusssignal.

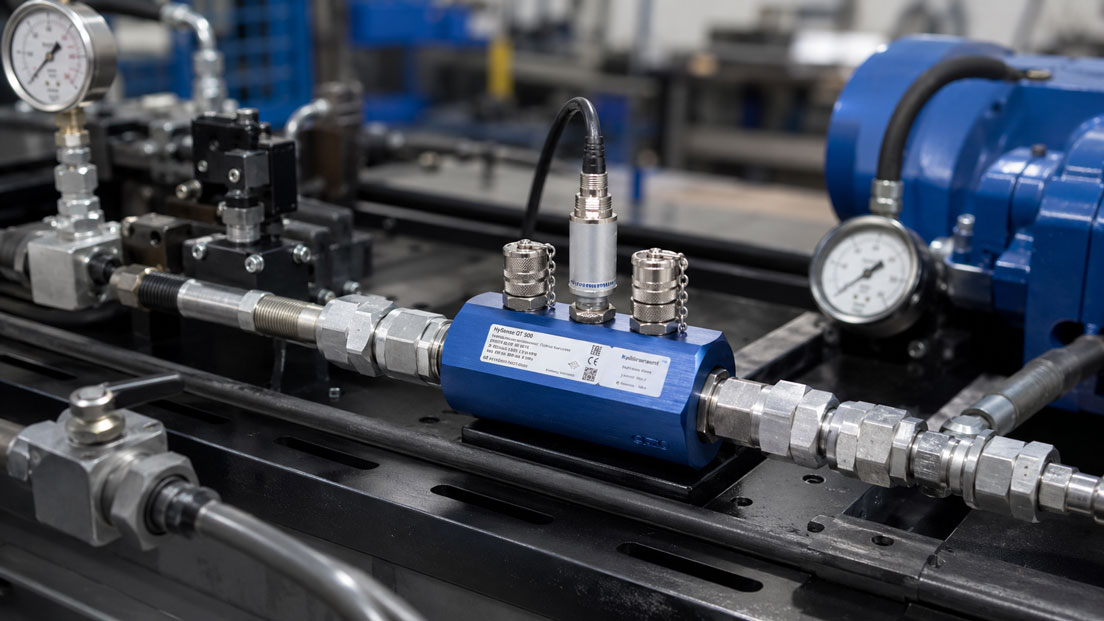

Auf Hydraulikprüfständen werden Messturbinen häufig zur Leistungsbewertung und Dokumentation eingesetzt. Dort ist wichtig, dass Messbereich, Druckstufe, Öltemperatur, Kalibrierung und Signalverarbeitung sauber definiert sind. Nur dann lassen sich Messergebnisse zwischen Prüfungen oder Anlagen vergleichen.
Auch in der mobilen Instandhaltung sind Messturbinen sehr nützlich. Ein Servicetechniker kann den Volumenstrom einer Maschine unter Last prüfen und so beurteilen, ob Pumpenleistung, Ventilfunktion oder Verbraucher zum Sollzustand passen. Wichtig ist dabei ein sicherer Messaufbau mit geeigneten Schläuchen, Kupplungen und Druckmessung.
| Messstelle | Typische Fragestellung | Wichtige Zusatzgröße |
|---|---|---|
| Pumpenausgang | Liefert die Pumpe den erwarteten Volumenstrom? | Druck, Drehzahl und Öltemperatur. |
| Ventilkreis | Öffnet oder drosselt das Ventil korrekt? | Ansteuersignal und Druckdifferenz. |
| Rücklaufleitung | Wie viel Öl fließt zurück zum Tank? | Rücklaufdruck und Temperatur. |
| Prüfstand | Ist die Hydraulikkomponente innerhalb der Spezifikation? | Kalibrierstatus und definierte Prüfbedingungen. |
| Mobile Maschine | Liegt Leistungsverlust oder interne Leckage vor? | Lastzustand, Druck und Betriebstemperatur. |
Signalverarbeitung: Impulse, Frequenz, Anzeige und SPS-Anbindung
Messturbinen liefern meist ein Impuls- oder Frequenzsignal. Die Frequenz steigt mit dem Volumenstrom. Zur Auswertung wird häufig ein K-Faktor verwendet, der angibt, wie viele Impulse pro Volumeneinheit erzeugt werden. Das Auswertegerät rechnet daraus den aktuellen Volumenstrom und gegebenenfalls eine Summenmenge.
Für mobile Messungen wird das Signal oft an ein Handmessgerät oder einen Datenlogger angeschlossen. Für Prüfstände kann es direkt in eine Prüfstandssoftware oder SPS eingebunden werden. Entscheidend ist, dass K-Faktor, Einheit, Messbereich und Signaltyp korrekt parametriert sind. Ein falscher K-Faktor führt direkt zu falschen Volumenstromwerten.
Bei SPS-Anbindungen kann das Frequenzsignal direkt ausgewertet oder über einen Messumformer in ein analoges Signal umgesetzt werden. Wenn ein 4–20-mA-Signal verwendet wird, muss die Skalierung eindeutig definiert sein. 4 mA und 20 mA müssen einem klaren Durchflussbereich entsprechen. Sonst misst die Turbine korrekt, aber die Steuerung zeigt falsche Werte an.
Für die Prüfung von 4–20-mA-Signalen eignet sich der UPS4E Stromschleifen-Kalibrator. Damit lassen sich Stromschleifen messen oder simulieren und Skalierungsfehler zwischen Messumformer, Anzeige, SPS und Leitsystem erkennen. Für das reine Frequenz- oder Impulssignal ist dagegen ein passendes Frequenzmessgerät, Zähler oder Datenlogger relevant.
Temperaturmessung und Korrektur der Ölviskosität
Die Öltemperatur sollte bei Hydraulik-Durchflussmessungen immer mit betrachtet werden. Viele Messergebnisse sind nur dann sinnvoll vergleichbar, wenn sie bei ähnlicher Temperatur aufgenommen wurden. Eine Pumpe kann bei kaltem Öl anders wirken als bei warmem Betriebszustand. Auch Leckagen in Pumpen oder Ventilen nehmen bei warmem, dünnflüssigerem Öl oft stärker zu.
In Prüfständen wird die Temperatur deshalb häufig mitgemessen und dokumentiert. Bei mobilen Messungen sollte zumindest die Öltemperatur an einem geeigneten Punkt erfasst werden. Wenn Volumenstromwerte über längere Zeit verglichen werden sollen, ist eine definierte Temperaturbedingung besonders wichtig.
Die Temperatur beeinflusst nicht nur die Pumpe, sondern auch den Druckverlust der Messturbine. Bei kaltem Öl kann ein Messgerät, das bei Betriebstemperatur gut passt, deutlich mehr Widerstand erzeugen. Dadurch kann der Messaufbau das Anlagenverhalten stärker beeinflussen.
Bei sehr temperaturkritischen Anwendungen sollte geprüft werden, ob eine zusätzliche Temperaturkompensation, eine definierte Warmlaufphase oder ein anderes Messkonzept erforderlich ist. Für viele Instandhaltungsaufgaben reicht es jedoch bereits, Druck, Durchfluss und Temperatur gemeinsam zu dokumentieren und nicht isoliert zu bewerten.
Typische Fehler bei Messturbinen in Hydrauliköl
Ein häufiger Fehler ist die Auswahl einer zu großen Messturbine. Sie passt zwar mechanisch in die Leitung, arbeitet aber im realen Betrieb oft nahe am unteren Messbereich. Dadurch können instabile Signale oder ungenaue Messwerte entstehen. Umgekehrt kann eine zu kleine Turbine bei hohen Durchflüssen unnötigen Druckverlust erzeugen oder überlastet werden.
Ein weiterer Fehler ist die Vernachlässigung der Öltemperatur. Wenn eine Messung bei kaltem Öl mit einer Messung bei warmer Anlage verglichen wird, können Unterschiede fälschlich als Pumpenproblem interpretiert werden. Temperatur und Viskosität müssen deshalb immer in die Bewertung einfließen.
Auch Verschmutzung wird häufig unterschätzt. Partikel im Hydrauliköl können das Turbinenrad beeinflussen oder beschädigen. Wenn die Messturbine plötzlich weniger anzeigt, kann das an der Anlage liegen, aber auch am Messgerät selbst. Eine Plausibilitätsprüfung und regelmäßige Kontrolle sind daher sinnvoll.
Signalfehler sind ebenfalls typisch. Falscher K-Faktor, falsche Einheit, ungeeigneter Eingang am Datenlogger, fehlende Impulszählung oder falsche 4–20-mA-Skalierung können zu falschen Messwerten führen. Deshalb sollte die elektrische Auswertung genauso sorgfältig geprüft werden wie der hydraulische Einbau.
| Fehlerbild | Mögliche Ursache | Prüfansatz |
|---|---|---|
| Messwert zu niedrig | Verschmutzte Turbine, falscher K-Faktor oder Pumpenverschleiß | Messgerät, Signalparametrierung und Pumpenzustand prüfen. |
| Messwert schwankt stark | Pulsation, Luft im Öl, instabile Strömung oder Signalproblem | Ölzustand, Entlüftung, Mittelwertbildung und Signalweg prüfen. |
| Hoher Druckverlust | Messturbine zu klein, Öl zu kalt oder Durchfluss zu hoch | Nennweite, Öltemperatur und Betriebsbereich neu bewerten. |
| Keine Anzeige | Kein Signal, falsche Verdrahtung oder Turbine blockiert | Sensorversorgung, Frequenzeingang und mechanischen Lauf prüfen. |
| SPS-Wert stimmt nicht | Falsche Skalierung oder falsche Signalumsetzung | K-Faktor, Analogbereich und Parametrierung kontrollieren. |
Praxisbeispiel: Volumenstromprüfung an einer Hydraulikpumpe
In einer mobilen Arbeitsmaschine wird ein Leistungsverlust festgestellt. Die Zylinder bewegen sich langsamer als gewohnt, obwohl der Systemdruck teilweise noch erreicht wird. Um zu prüfen, ob die Hydraulikpumpe ausreichend Förderstrom liefert, wird eine Messturbine in den Prüfkreis eingebaut.
Die Messung erfolgt bei definierter Drehzahl, bekanntem Druck und dokumentierter Öltemperatur. Zunächst wird der Volumenstrom bei geringem Gegendruck geprüft. Anschließend wird der Druck erhöht, um das Verhalten unter Last zu bewerten. Dabei zeigt sich, dass der Volumenstrom bei steigender Belastung deutlich stärker abfällt als erwartet.
Die Kombination aus Druck, Volumenstrom und Temperatur weist auf erhöhte interne Leckage der Pumpe hin. Ohne Durchflussmessung wäre die Ursache schwerer zu erkennen gewesen, weil der Druck allein zeitweise noch plausibel wirkte. Die Messturbine liefert somit eine wichtige Diagnosegröße für die Instandhaltung.
Nach der Reparatur wird die Messung unter vergleichbaren Bedingungen wiederholt. Der Volumenstrom liegt wieder im erwarteten Bereich. Das Beispiel zeigt, warum Hydraulikmessungen immer mehrere Größen berücksichtigen sollten: Durchfluss, Druck, Temperatur und Betriebszustand ergeben zusammen das aussagekräftige Bild.
Welche Messgeräte / Produkte eignen sich?
Die Kategorie Messturbinen ist der passende Einstieg, wenn Volumenstrom in Hydrauliköl, Prüfständen, mobilen Hydraulikanlagen oder industriellen Anwendungen gemessen werden soll. Messturbinen sind besonders interessant, wenn ein schnelles Impuls- oder Frequenzsignal benötigt wird und das Medium ausreichend sauber ist.
Die übergeordnete Kategorie Durchflussmesstechnik bietet einen breiteren Überblick über verschiedene Messprinzipien. Das ist hilfreich, wenn geprüft werden soll, ob eine Messturbine, ein Ovalradzähler, ein magnetisch-induktiver Durchflussmesser, ein Coriolis-System, ein Ultraschall-Durchflussmesser oder ein anderes Prinzip besser zur Anwendung passt.
Für Hydrauliköl ist die Messturbine besonders dann geeignet, wenn der Volumenstrom in einem definierten Messbereich liegt, das Öl gefiltert ist und Druckbereich, Temperatur und Viskosität zur Baugröße passen. Für sehr verschmutzte, stark pulsierende oder extrem viskose Medien sollte die Anwendung genauer geprüft werden.
Bei Prüfständen und mobilen Messungen können zusätzlich Drucksensoren, Temperaturfühler, Datenlogger, Anzeigen, Frequenzeingänge und geeignete Hydraulikschläuche erforderlich sein. Erst durch die Kombination aus Volumenstrom, Druck und Temperatur wird die Hydraulikmessung wirklich aussagekräftig.
Wenn das Turbinensignal über einen Messumformer als 4–20-mA-Signal ausgegeben wird, kann der UPS4E Stromschleifen-Kalibrator zur Prüfung der analogen Signalstrecke eingesetzt werden. Für reine Impuls- oder Frequenzsignale sind dagegen passende Zähler, Frequenzeingänge oder Datenlogger entscheidend.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| Messturbinen | Volumenstrommessung mit Turbinenrad und Frequenzsignal | Hydrauliköl, Prüfstände, mobile Hydraulik, Pumpen- und Ventiltests |
| Durchflussmesstechnik | Übersicht über verschiedene Durchflussmessprinzipien | Auswahl zwischen Messturbine, Ovalrad, MID, Coriolis, Ultraschall und weiteren Prinzipien |
| Drucksensoren | Ergänzende Druckmessung im Hydraulikkreis | Pumpenprüfung, Ventilbewertung, Lastzustand und Leckageanalyse |
| Temperaturfühler | Erfassung der Öltemperatur | Viskositätsbewertung, Vergleichbarkeit und Prüfstandsdokumentation |
| UPS4E Stromschleifen-Kalibrator | Prüfung von 4–20-mA-Signalen nach Signalumformung | SPS-Anbindung, Skalierungsprüfung und Fehlersuche in analogen Messketten |
Fazit: Messturbinen sind stark, wenn Ölzustand und Einsatzbereich passen
Messturbinen sind für Hydrauliköl eine sehr praxisnahe Lösung, wenn Volumenstrom schnell, reproduzierbar und gut auswertbar gemessen werden soll. Sie eignen sich besonders für Pumpenprüfungen, Ventiltests, mobile Hydraulikdiagnose, Prüfstände und industrielle Anlagen, in denen sauberes Öl und definierte Betriebsbedingungen vorliegen.
Entscheidend ist jedoch die richtige Auslegung. Messbereich, Druckbereich, Druckverlust, Viskosität, Öltemperatur, Filterung, Verschmutzung, Pulsation, Anschlussgewinde und Signalverarbeitung müssen zusammenpassen. Eine Messturbine, die mechanisch in die Leitung passt, ist nicht automatisch die richtige Lösung für die Messaufgabe.
Die wichtigste Empfehlung lautet: Hydraulik-Durchflussmessung immer als Kombination aus Volumenstrom, Druck und Temperatur betrachten. Nur so lassen sich Pumpenleistung, Ventilverhalten, interne Leckagen und Anlagenzustand zuverlässig bewerten. Wenn diese Rahmenbedingungen stimmen, ist die Messturbine ein sehr wertvolles Werkzeug für Instandhaltung, Prüfung und Prozessüberwachung.
FAQ: Häufige Fragen zu Messturbinen für Hydrauliköl
Kann man Hydrauliköl mit einer Messturbine messen?
Ja, Messturbinen eignen sich sehr gut für Hydrauliköl, wenn Messbereich, Viskosität, Druckbereich, Temperatur und Ölreinheit zur Anwendung passen.
Was misst eine Messturbine?
Eine Messturbine misst den Volumenstrom. Das strömende Öl treibt ein Turbinenrad an, dessen Drehzahl als Impuls- oder Frequenzsignal ausgewertet wird.
Warum ist die Viskosität bei Hydrauliköl wichtig?
Die Viskosität beeinflusst Anlaufverhalten, Druckverlust und Messgenauigkeit. Kaltes Öl ist zäher und kann die Messung stärker beeinflussen als warmes Öl.
Warum sollte die Öltemperatur mitgemessen werden?
Die Temperatur verändert die Viskosität des Öls und damit Pumpenverhalten, Druckverlust und Leckage. Durchflusswerte sind ohne Temperaturangabe oft schwer vergleichbar.
Was passiert, wenn die Messturbine zu groß gewählt wird?
Dann liegt der reale Durchfluss möglicherweise nahe am unteren Messbereich. Das kann zu instabilen Signalen oder ungenaueren Messwerten führen.
Was passiert, wenn die Messturbine zu klein gewählt wird?
Eine zu kleine Turbine kann hohen Druckverlust erzeugen oder bei hohen Durchflüssen überlastet werden. Das kann Messfehler oder Schäden verursachen.
Wie wichtig ist der Druckbereich?
Sehr wichtig. Messkörper, Anschlüsse, Dichtungen, Schläuche und Adapter müssen zum Betriebsdruck und zu möglichen Druckspitzen der Hydraulikanlage passen.
Erzeugt eine Messturbine Druckverlust?
Ja. Jede durchströmte Messturbine erzeugt einen Druckverlust. Dieser hängt von Durchfluss, Ölviskosität, Temperatur und Baugröße ab.
Kann verschmutztes Hydrauliköl eine Messturbine beschädigen?
Ja. Partikel, Metallabrieb oder Dichtungsreste können Turbinenrad und Lager beeinflussen oder beschädigen. Eine geeignete Filterung ist deshalb wichtig.
Wie erkennt man Luft im Hydrauliköl?
Luft im Öl kann zu schwankenden Messwerten, unruhigem Signal, Geräuschen und ungleichmäßigem Anlagenverhalten führen. Entlüftung und Ansaugbedingungen sollten geprüft werden.
Was ist der K-Faktor einer Messturbine?
Der K-Faktor beschreibt, wie viele Impulse pro Volumeneinheit erzeugt werden. Er ist entscheidend für die korrekte Umrechnung des Frequenzsignals in Volumenstrom.
Kann eine Messturbine an eine SPS angeschlossen werden?
Ja, je nach Signal und Eingang kann das Frequenzsignal direkt ausgewertet oder über einen Messumformer in ein analoges Signal wie 4–20 mA umgesetzt werden.
Wie prüft man ein 4–20-mA-Signal aus einem Durchflussmessumformer?
Mit einem Stromschleifenkalibrator kann das Signal gemessen oder simuliert werden. So lassen sich Skalierungsfehler zwischen Messumformer, Anzeige und SPS erkennen.
Wo wird eine Messturbine in der Hydraulik eingebaut?
Sie kann je nach Messaufgabe in Druckleitung, Rücklauf, Prüfleitung oder Prüfstand eingebaut werden. Der Einbauort muss zu Druck, Durchflussrichtung und Messziel passen.
Kann man damit Pumpenverschleiß erkennen?
Ja. Wenn der Volumenstrom bei steigendem Druck stärker als erwartet abfällt, kann das auf interne Leckage oder Pumpenverschleiß hinweisen.
Kann man Ventile mit einer Messturbine prüfen?
Ja. Messturbinen können helfen, Ventilöffnung, Drosselwirkung, Leckage oder das Verhalten von Proportional- und Servoventilen zu bewerten.
Sind Messturbinen für mobile Hydraulikdiagnose geeignet?
Ja, sie werden häufig in der mobilen Hydraulikdiagnose eingesetzt. Wichtig sind geeignete Druckstufe, Schläuche, Kupplungen, sichere Montage und passende Anzeige.
Wann ist ein anderes Messprinzip besser?
Wenn das Öl stark verschmutzt ist, der Durchfluss stark pulsiert, die Viskosität extrem hoch ist oder der Druckverlust sehr kritisch ist, sollte ein alternatives Messprinzip geprüft werden.
Welche Angaben werden für die Auswahl benötigt?
Wichtig sind Medium, Öltyp, Viskosität, Temperaturbereich, Durchflussbereich, Betriebsdruck, Druckspitzen, Anschlussgewinde, Filterung, Einbausituation und gewünschtes Ausgangssignal.
Welche Produkte eignen sich für Hydrauliköl-Durchflussmessungen?
Geeignet sind Messturbinen mit passendem Messbereich, Druckbereich, Anschluss und Signal. Ergänzend sind Drucksensoren, Temperaturfühler, Anzeigen oder Datenlogger sinnvoll, um die Hydraulik vollständig zu bewerten.
