Bei der Strommessung an Frequenzumrichtern, Schaltnetzteilen, Ladegeräten, LED-Netzteilen und anderen leistungselektronischen Verbrauchern gehört True-RMS heute zu den wichtigsten Anforderungen an das Messgerät. Der Grund ist einfach: Solche Verbraucher nehmen häufig keinen sinusförmigen Strom auf.
Ein True-RMS-Messgerät berechnet den tatsächlichen Effektivwert der Stromkurve und ist damit einem rein mittelwertbildenden Messgerät bei verzerrten Signalformen deutlich überlegen.
Daraus entsteht allerdings schnell eine gefährliche Vereinfachung: Wenn auf einer Stromzange „True RMS“ steht und der angezeigte Strom innerhalb ihres Messbereichs liegt, müsse der Messwert unabhängig von der Signalform automatisch korrekt sein.
Genau das ist nicht grundsätzlich der Fall.
Jedes reale Messgerät besitzt zusätzlich Grenzen für Spitzenwert, Dynamik, Bandbreite und Eingangssignal. Besonders bei nichtlinearen Lasten kann ein Stromsignal kurze, hohe Stromspitzen enthalten, obwohl sein Effektivwert vergleichsweise niedrig bleibt.
Ein Strom von beispielsweise 10 A RMS kann einen Spitzenwert von 14,1 A besitzen – wie bei einem idealen Sinus. Er kann aber ebenso kurze Spitzen von 30 A oder 40 A enthalten. Beide Signale können denselben Effektivwert besitzen, stellen an das Messgerät jedoch völlig unterschiedliche Anforderungen.
Diese Eigenschaft beschreibt der Crest-Faktor beziehungsweise Scheitelfaktor.
Der Crest-Faktor setzt den Spitzenwert einer Signalform ins Verhältnis zu ihrem Effektivwert. Ein hoher Wert zeigt damit unmittelbar, dass der Strom ausgeprägte Spitzen besitzt.
True-RMS und Crest-Faktor beantworten deshalb zwei unterschiedliche Fragen. Der RMS-Wert beschreibt die effektive beziehungsweise thermisch wirksame Strombelastung. Der Crest-Faktor beschreibt, wie groß die Spitzen im Verhältnis zu diesem Effektivwert sind.
Für eine zuverlässige Strommessung an nichtlinearen Lasten müssen beide Aspekte zusammenpassen: Das Gerät muss den Effektivwert korrekt berechnen können und gleichzeitig die tatsächlichen Spitzen innerhalb seines zulässigen Eingangsbereiches und seiner Bandbreite erfassen können.
Die zentrale Aussage lautet: True-RMS ist bei nichtsinusförmigen Strömen notwendig, aber nicht allein ausreichend. Crest-Faktor, Spitzenwert, Messbereich, Bandbreite und Stromsensor bestimmen gemeinsam, ob die angezeigte Strommessung tatsächlich belastbar ist.
Inhaltsverzeichnis
- Was ist der Crest-Faktor?
- Warum besitzt ein Sinusstrom einen Crest-Faktor von 1,414?
- Warum erzeugen nichtlineare Lasten hohe Crest-Faktoren?
- Was misst True-RMS tatsächlich?
- Warum True-RMS allein keine unbegrenzte Signalform garantiert
- 10 A RMS sind nicht immer dieselben 10 A
- Spitzenwert und Messbereich gemeinsam betrachten
- Warum die Messbandbreite entscheidend ist
- Warum auch der Stromsensor Grenzen besitzt
- Crest-Faktor und THD nicht verwechseln
- Welche Rolle Oberschwingungen spielen
- Typische nichtlineare Lasten erkennen
- Den richtigen Strommessbereich auswählen
- Peak-Funktion und Crest-Faktor richtig verwenden
- Crest-Faktor und Einschaltstrom unterscheiden
- Crest-Faktor im Drehstromnetz richtig interpretieren
- Warum nichtlineare Lasten auch den Neutralleiter belasten können
- Messaufbau und elektrische Sicherheit berücksichtigen
- Typische Messfehler systematisch diagnostizieren
- Passende elektrische Messtechnik von ICS Schneider
- Fazit
- Häufige Fragen zum Crest-Faktor und True-RMS
1. Was ist der Crest-Faktor?
Der Crest-Faktor, im Deutschen auch Scheitelfaktor genannt, beschreibt das Verhältnis zwischen dem höchsten absoluten Momentanwert einer Signalform und ihrem Effektivwert.
Für einen Strom gilt:
CF = IPeak / IRMS
Der Crest-Faktor besitzt keine Einheit.

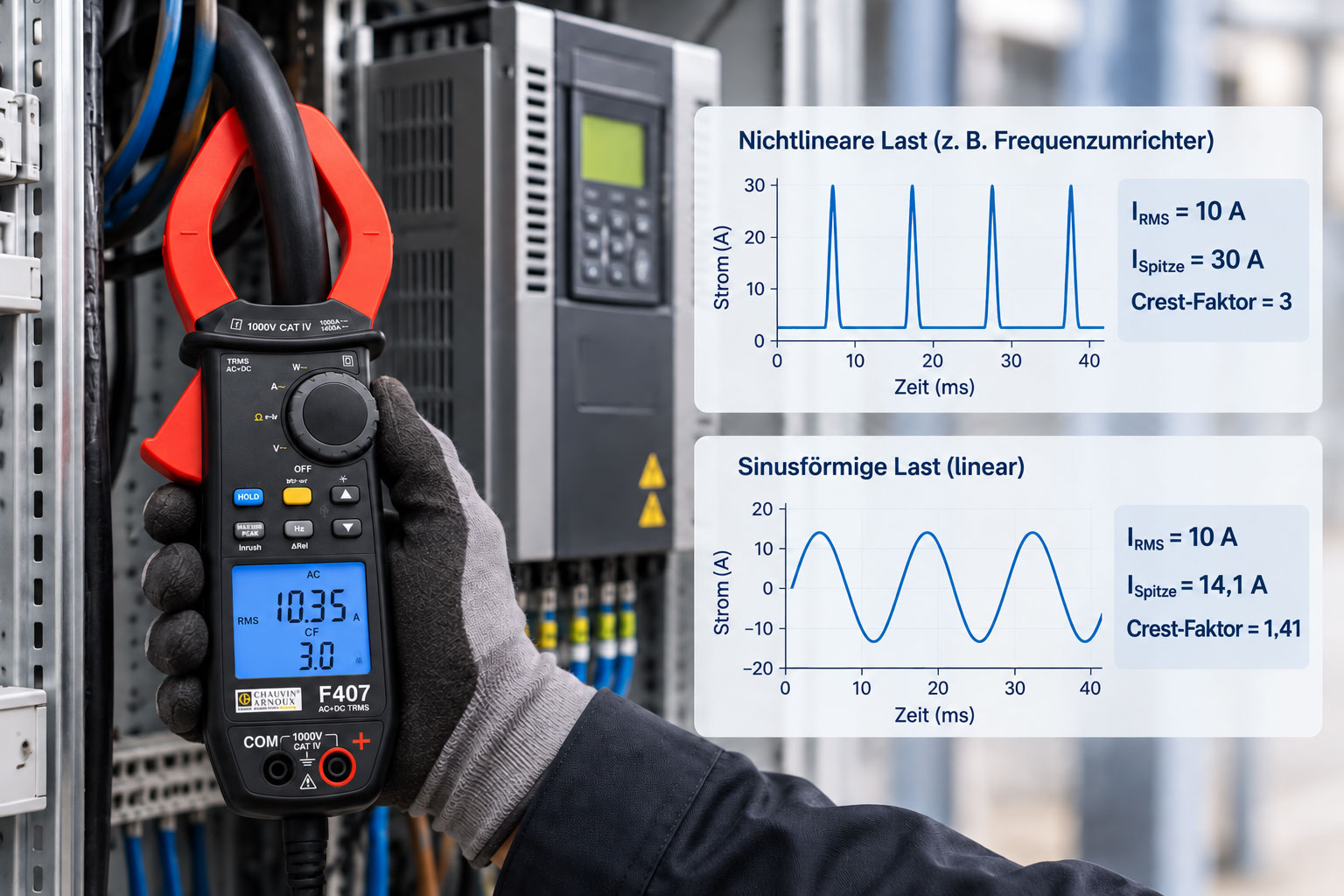

Ein Strom mit 10 A RMS und einem Spitzenwert von 14,14 A besitzt beispielsweise:
CF = 14,14 A / 10 A = 1,414
Steigt der Spitzenwert bei demselben Effektivstrom dagegen auf 30 A, ergibt sich:
CF = 30 A / 10 A = 3
Der RMS-Wert ist in beiden Fällen identisch. Die Signalform und die Belastung des Messgerätes durch den Spitzenwert sind jedoch deutlich unterschiedlich.
Genau deshalb liefert der Crest-Faktor eine Information, die aus dem Effektivwert allein nicht erkennbar ist.
2. Warum besitzt ein Sinusstrom einen Crest-Faktor von 1,414?
Bei einer idealen sinusförmigen Wechselgröße besteht ein fester Zusammenhang zwischen Spitzenwert und Effektivwert.
Für den Sinus gilt:
IRMS = IPeak / √2
beziehungsweise:
IPeak = √2 × IRMS
Der Crest-Faktor beträgt damit:
CF = √2 ≈ 1,414
Weicht ein gemessener Crest-Faktor deutlich von diesem Wert ab, ist die Stromform nicht mehr mit einem idealen Sinus vergleichbar.
Das bedeutet allerdings nicht automatisch, dass ein Fehler vorliegt. Eine nichtsinusförmige Stromaufnahme kann für das angeschlossene elektronische Gerät vollkommen normal sein.
| Signalform | Crest-Faktor | Charakteristik |
|---|---|---|
| Sinus | ca. 1,414 | Klassische sinusförmige Wechselgröße |
| Symmetrisches Rechteck | 1,0 | Spitzenwert und RMS-Wert sind gleich |
| Dreieck | ca. 1,732 | Spitze im Verhältnis zum RMS größer als beim Sinus |
| Schmaler Stromimpuls | Kann deutlich größer sein | Hohe Spitze bei vergleichsweise kleinem RMS-Wert |
Für industrielle Strommessungen sind vor allem die letzten Fälle interessant, bei denen elektronische Verbraucher den Strom nur während kurzer Bereiche einer Netzperiode aufnehmen.
3. Warum erzeugen nichtlineare Lasten hohe Crest-Faktoren?
Eine lineare elektrische Last besitzt näherungsweise einen Stromverlauf, der direkt von der anliegenden Spannung bestimmt wird.
Ein klassischer ohmscher Heizwiderstand an sinusförmiger Netzspannung nimmt deshalb ebenfalls einen weitgehend sinusförmigen Strom auf.
Viele elektronische Verbraucher arbeiten anders.
Ein typisches Netzteil enthält beispielsweise Gleichrichter und Zwischenkreiskondensator. Der Kondensator wird nicht während der gesamten Netzperiode gleichmäßig geladen. Strom fließt hauptsächlich dann, wenn die momentane Netzspannung hoch genug ist, um den Zwischenkreis nachzuladen.
Dadurch entstehen kurze, vergleichsweise hohe Strompulse.
Ähnliche Effekte treten abhängig von Schaltung und Betriebszustand bei Frequenzumrichtern, Ladegeräten, USV-Anlagen, LED-Treibern, elektronischen Steuerungen und zahlreichen Schaltnetzteilen auf.
Der RMS-Strom kann dabei moderat erscheinen, obwohl innerhalb jeder Netzperiode wesentlich höhere Spitzen auftreten.
Je schmaler und höher diese Strompulse werden, desto größer kann der Crest-Faktor werden.
4. Was misst True-RMS tatsächlich?
Der Effektivwert beschreibt die thermische Wirkung einer Wechselgröße.
Vereinfacht ausgedrückt entspricht ein Wechselstrom von 10 A RMS hinsichtlich seiner Verlustleistung an einem ohmschen Widerstand einem Gleichstrom von 10 A.
Mathematisch wird dafür der Momentanwert des Stromes quadriert, über die betrachtete Zeit gemittelt und anschließend die Quadratwurzel gebildet.
Dadurch berücksichtigt ein echtes True-RMS-Messgerät die reale Signalform und ist nicht auf einen sinusförmigen Strom angewiesen.
Das unterscheidet es von älteren oder einfacheren mittelwertbildenden Geräten, die den Mittelwert erfassen und mit einem festen Faktor auf einen angenommenen Sinus-RMS-Wert umrechnen.
Bei verzerrten Strömen kann diese vereinfachte Umrechnung deutlich falsche Ergebnisse liefern.
True-RMS ist deshalb bei modernen elektronischen Lasten grundsätzlich die richtige Ausgangsbasis.
Allerdings kann auch ein True-RMS-Gerät nur das korrekt verarbeiten, was sein analoger Eingang, der Stromsensor und die interne Abtastung tatsächlich erfassen können.
5. Warum True-RMS allein keine unbegrenzte Signalform garantiert
Die Aufschrift True RMS beschreibt das Messverfahren, aber nicht sämtliche Grenzen des Messgerätes.
Ein reales Instrument besitzt beispielsweise einen maximalen Eingangs- beziehungsweise Spitzenwert und eine begrenzte Frequenzbandbreite.
Erreicht eine kurze Stromspitze einen Wert, den der Messpfad nicht mehr linear verarbeiten kann, kann das Signal begrenzt beziehungsweise verfälscht werden.
Die anschließende RMS-Berechnung arbeitet dann zwar mathematisch korrekt, erhält aber bereits ein unvollständig erfasstes Eingangssignal.
Das Ergebnis kann dadurch zu niedrig oder anderweitig fehlerhaft ausfallen.
Ein vergleichbarer Effekt entsteht, wenn wesentliche hochfrequente Signalanteile außerhalb der Messbandbreite liegen. Diese Bestandteile gehen dann nicht vollständig in die RMS-Berechnung ein.
Bei hochwertigen Messgeräten werden deshalb neben dem Begriff True RMS weitere Angaben relevant:
Crest-Faktor-Eignung, Peak-Bereich, Strommessbereich, Frequenzbandbreite, Genauigkeit für nichtsinusförmige Signale und gegebenenfalls zusätzliche Fehlergrenzen.
Erst die Kombination dieser Angaben beschreibt, welche Signalformen tatsächlich spezifikationsgerecht gemessen werden können.
6. 10 A RMS sind nicht immer dieselben 10 A
Ein einfaches Zahlenbeispiel zeigt die praktische Bedeutung.
Zwei Verbraucher ziehen jeweils:
IRMS = 10 A
Verbraucher A besitzt einen nahezu sinusförmigen Strom:
CF = 1,414
Daraus folgt:
IPeak ≈ 14,1 A
Verbraucher B besitzt dagegen eine stark gepulste Stromaufnahme:
CF = 4
Daraus folgt:
IPeak = 40 A
Aus thermischer Sicht besitzen beide Signale denselben Effektivwert von 10 A.
Für das Messgerät ist die zweite Messung jedoch deutlich anspruchsvoller. Der Stromsensor und die Eingangselektronik müssen kurzfristig 40 A korrekt übertragen können, obwohl die Anzeige nur 10 A RMS zeigt.
Ein RMS-Messbereich, der nominell oberhalb von 10 A liegt, ist deshalb allein noch kein Nachweis dafür, dass die zweite Signalform vollständig erfasst werden kann.
7. Spitzenwert und Messbereich gemeinsam betrachten
Bei der Auswahl eines Messbereiches wird häufig nur der erwartete Effektivstrom betrachtet.
Bei hohen Crest-Faktoren sollte zusätzlich der zu erwartende Spitzenstrom abgeschätzt werden.
Dazu kann unmittelbar verwendet werden:
IPeak = CF × IRMS
Bei 50 A RMS und einem Crest-Faktor von 3 ergibt sich beispielsweise:
IPeak = 150 A
Die verwendete Stromzange muss daher nicht nur 50 A RMS anzeigen können, sondern die tatsächliche Signalspitze innerhalb ihres spezifizierten dynamischen Bereichs verarbeiten.
Viele Messgeräte geben deshalb in ihren technischen Daten einen zulässigen Crest-Faktor in Verbindung mit Messbereich beziehungsweise Signalhöhe an.
Diese Spezifikation muss für anspruchsvolle nichtsinusförmige Messungen berücksichtigt werden.
„1.000-A-Stromzange“ bedeutet somit nicht automatisch, dass jede beliebige Signalform mit einem RMS-Wert unter 1.000 A gleich genau erfasst wird.
8. Warum die Messbandbreite entscheidend ist
Hohe Stromspitzen entstehen häufig aus kurzen Pulsen.
Kurze zeitliche Strukturen enthalten höhere Frequenzanteile als eine reine 50-Hz-Grundschwingung.
Ein Messgerät mit zu geringer Bandbreite bildet diese Signalanteile nicht vollständig ab.
Die Stromspitzen erscheinen dann geglättet oder reduziert. Da die fehlenden Signalanteile zur tatsächlichen RMS-Energie beitragen, kann auch der berechnete Effektivwert beeinflusst werden.
Ein Gerät kann deshalb sowohl True RMS sein als auch für eine konkrete sehr stark verzerrte Signalform eine unzureichende Bandbreite besitzen.
Je stärker der Crest-Faktor und je schmaler die Strompulse, desto wichtiger wird die Betrachtung der Frequenzeigenschaften des Messgerätes.
Für eine allgemeine 50-Hz-Netzmessung reicht die Netzfrequenz allein deshalb nicht als Spezifikation aus. Entscheidend ist, welche höherfrequenten Bestandteile der Stromform zusätzlich erfasst werden müssen.
9. Warum auch der Stromsensor Grenzen besitzt
Bei einer Stromzange ist nicht nur die digitale Elektronik Teil der Messkette.
Der Strom muss zunächst durch den eigentlichen Zangensensor erfasst werden.
Je nach Gerät kommen unterschiedliche magnetische beziehungsweise elektronische Messprinzipien zum Einsatz.
Auch dieser Sensor besitzt einen begrenzten linearen Arbeitsbereich und ein definiertes Frequenzverhalten.
Sehr hohe Spitzen können den Sensor stärker beanspruchen als der angezeigte RMS-Wert vermuten lässt. Bei ungeeignetem Messbereich beziehungsweise Sensortyp kann dadurch die Signalübertragung beeinträchtigt werden.
Für externe Stromwandler gilt dasselbe Prinzip. Ein hervorragender Analysator kann keine Signalanteile rekonstruieren, die bereits im Stromsensor verloren gegangen sind.
Bei einer Netzqualitätsmessung muss deshalb immer die komplette Messkette betrachtet werden:
Leiter → Stromsensor → Messgerät → Signalverarbeitung → angezeigter Messwert.
10. Crest-Faktor und THD nicht verwechseln
Crest-Faktor und Gesamtklirrfaktor beschreiben unterschiedliche Eigenschaften eines Stromsignals.
Der Crest-Faktor betrachtet ausschließlich das Verhältnis von Spitzenwert zu Effektivwert.
Er sagt nicht aus, aus welchen Frequenzanteilen die Signalform zusammengesetzt ist.
THD beschreibt dagegen die harmonische Verzerrung und bewertet die Oberschwingungsanteile im Verhältnis zu einer definierten Bezugsgröße.
| Messgröße | Aussage | Was sie nicht beschreibt |
|---|---|---|
| RMS | Effektive beziehungsweise thermische Strombelastung | Höhe einzelner Stromspitzen |
| Crest-Faktor | Verhältnis Peak zu RMS | Welche Harmonischen die Signalform erzeugen |
| THD | Harmonische Verzerrung | Alleinige absolute Höhe des Stroms |
| Peak | Höchster erfasster Momentanwert | Thermische Gesamtwirkung der Signalform |
Zwei unterschiedliche Signalformen können einen ähnlichen Crest-Faktor besitzen und trotzdem ein unterschiedliches Oberschwingungsspektrum aufweisen.
Für eine umfassende Diagnose sollten RMS, Peak beziehungsweise Crest-Faktor und Oberschwingungen deshalb gemeinsam betrachtet werden.
11. Welche Rolle Oberschwingungen spielen
Eine nichtsinusförmige periodische Stromform lässt sich als Kombination aus Grundschwingung und Oberschwingungen darstellen.
Kurze Strompulse benötigen für ihre Darstellung höhere harmonische Frequenzanteile.
Dadurch besteht häufig ein Zusammenhang zwischen stark gepulsten Strömen, erhöhtem Crest-Faktor und ausgeprägten Oberschwingungen.
Der Zusammenhang ist jedoch nicht eindeutig genug, um aus dem Crest-Faktor allein ein Oberschwingungsspektrum abzuleiten.
Für eine Diagnose elektrischer Netzbelastungen ist deshalb eine Oberschwingungsanalyse häufig sinnvoll.
Damit kann beispielsweise festgestellt werden, ob ein auffälliger Strom hauptsächlich aus der Grundschwingung besteht oder ob einzelne Harmonische einen großen Anteil am Gesamtstrom besitzen.
Bei komplexeren Anlagen liefert ein Leistungs- und Netzqualitätsanalysator deshalb wesentlich mehr Information als eine einzelne RMS-Stromanzeige.
12. Typische nichtlineare Lasten erkennen
Nichtlineare Stromaufnahme ist in modernen Industrie- und Gewerbeanlagen weit verbreitet.
Typische Quellen sind Frequenzumrichter, Servoregler, Gleichrichter, USV-Anlagen, Ladegeräte, Schaltnetzteile, IT-Systeme und elektronische Beleuchtungssysteme.
Auch die Eingangsstufe moderner Maschinen kann aus zahlreichen einzelnen Schaltnetzteilen bestehen.
Das äußere Verhalten eines Verbrauchers lässt deshalb nicht automatisch auf eine sinusförmige Stromaufnahme schließen.
Ein Motor kann beispielsweise über einen Frequenzumrichter betrieben werden. Die Netzseite des Umrichters stellt dann gegenüber dem Versorgungsnetz eine leistungselektronische Last dar, obwohl der eigentliche Motor ein klassisches elektromechanisches Betriebsmittel ist.
Für die Fehlersuche sollte deshalb immer gefragt werden, welche Leistungselektronik zwischen Netz und eigentlichem Verbraucher vorhanden ist.
13. Den richtigen Strommessbereich auswählen
Ein möglichst großer Strommessbereich ist nicht automatisch die beste Wahl.
Ein unnötig großer Bereich kann die nutzbare Auflösung für kleine RMS-Ströme reduzieren.
Ein zu kleiner Messbereich kann dagegen durch die tatsächlichen Spitzen überfordert werden, obwohl der RMS-Wert noch plausibel innerhalb des Bereiches liegt.
Für nichtlineare Lasten sollte die Bereichsauswahl deshalb beide Größen berücksichtigen:
erwarteter RMS-Strom + erwarteter Spitzenstrom.
Besitzt das Gerät automatische Bereichswahl, entbindet dies ebenfalls nicht von der Prüfung seiner Crest-Faktor-Spezifikation. Eine automatische Bereichsumschaltung kann nur innerhalb der konstruktiven Grenzen des Messsystems arbeiten.
Bei wiederkehrenden Messungen an bekannten Anlagen ist es sinnvoll, typische RMS-, Peak- und Crest-Faktor-Werte zu dokumentieren. Dadurch lässt sich später schnell erkennen, ob sich die Stromform verändert hat.
14. Peak-Funktion und Crest-Faktor richtig verwenden
Wenn ein Messgerät den Crest-Faktor nicht direkt berechnet, lässt er sich grundsätzlich aus Peak- und RMS-Wert bestimmen.
Dabei muss jedoch sichergestellt werden, dass beide Messwerte dieselbe Signalform unter vergleichbaren Betriebsbedingungen repräsentieren.
Ein kurzzeitiger Peak-Wert aus einem Einschaltvorgang sollte beispielsweise nicht durch einen RMS-Wert aus dem späteren stationären Betrieb dividiert werden.
Bei einem Gerät mit direkter Crest-Faktor-Funktion wird diese Zuordnung intern entsprechend der Gerätefunktion vorgenommen.
Die F407 kann den Crest-Faktor direkt erfassen und kombiniert diese Messgröße mit TRMS-, Peak-, Leistungs-, THD- und Oberschwingungsfunktionen.
Für eine schnelle Fehlersuche lässt sich dadurch beispielsweise direkt prüfen, ob ein scheinbar moderater RMS-Strom tatsächlich aus hohen schmalen Strompulsen besteht.
15. Crest-Faktor und Einschaltstrom unterscheiden
Ein hoher Crest-Faktor im normalen stationären Betrieb darf nicht mit einem Einschaltstrom verwechselt werden.
Der Crest-Faktor beschreibt die Form des betrachteten Stromsignals innerhalb des jeweiligen Auswertungszeitraums.
Ein Einschaltstrom ist dagegen ein zeitlich begrenzter transienter Vorgang beim Einschalten beziehungsweise Anlaufen eines Verbrauchers.
Ein Motor kann beim Start einen hohen Inrush-Strom besitzen und anschließend einen nahezu sinusförmigen Betriebsstrom aufnehmen.
Ein Schaltnetzteil kann dagegen im stationären Betrieb permanent einen hohen Crest-Faktor besitzen, obwohl kein klassischer Einschaltvorgang mehr stattfindet.
Für unterschiedliche Fragestellungen sind deshalb unterschiedliche Funktionen erforderlich.
Eine TrueInrush-Funktion untersucht den Startvorgang. Crest-Faktor und Peak-Funktion charakterisieren dagegen die Signalform im betrachteten Betriebspunkt.
16. Crest-Faktor im Drehstromnetz richtig interpretieren
In einem symmetrischen klassischen Drehstromsystem besitzen die drei Phasen ähnliche Stromformen.
Bei elektronischen Verbrauchern können Belastung und Verzerrung dagegen zwischen den Phasen unterschiedlich sein.
Eine Messung ausschließlich an einem Außenleiter kann deshalb ein unvollständiges Bild liefern.
Bei der Fehlersuche sollten die RMS-Ströme und – sofern relevant – Crest-Faktoren beziehungsweise Signalformen aller Phasen miteinander verglichen werden.
Eine Phase mit deutlich höherem Crest-Faktor kann beispielsweise auf eine andere Laststruktur oder einen ungewöhnlichen Betriebszustand hinweisen.
Für eine vollständige Leistungs- und Netzqualitätsanalyse ist eine simultane mehrphasige Messung vorteilhaft, da Stromform, Spannung, Leistung und Oberschwingungen zeitlich miteinander verknüpft werden können.
17. Warum nichtlineare Lasten auch den Neutralleiter belasten können
Bei klassischen symmetrischen linearen Drehstromlasten kompensieren sich die drei um 120° verschobenen Phasenströme im Neutralleiter weitgehend.
Bei nichtlinearen einphasigen Verbrauchern ist diese Vereinfachung nicht immer zulässig.
Bestimmte Oberschwingungsanteile können sich im Neutralleiter addieren, statt sich gegenseitig aufzuheben.
Der Crest-Faktor selbst berechnet diese Neutralleiterbelastung nicht. Ein auffälliger gepulster Phasenstrom ist jedoch ein Anlass, neben den Außenleiterströmen auch den Neutralleiter tatsächlich zu messen.
Für die Anlagenbewertung sollten daher nicht nur die drei RMS-Phasenwerte betrachtet werden, wenn zahlreiche elektronische einphasige Verbraucher vorhanden sind.
Eine detaillierte Oberschwingungsanalyse kann anschließend zeigen, welche Frequenzanteile für die zusätzliche Belastung verantwortlich sind.
18. Messaufbau und elektrische Sicherheit berücksichtigen
Die Qualität des Messwertes ist nur ein Teil der Geräteauswahl. Ebenso wichtig ist die elektrische Sicherheit des verwendeten Messmittels.
Messgerät, Stromzange, Messleitungen und Zubehör müssen zur vorhandenen Spannung und Messkategorie des Einsatzortes passen.
Bei einer Stromzangenmessung wird grundsätzlich nur ein einzelner stromführender Leiter umschlossen. Werden Hin- und Rückleiter gemeinsam umfasst, heben sich deren Magnetfelder weitgehend gegenseitig auf und der angezeigte Strom ist nicht der gesuchte Leiterstrom.
Die Zangenbacken müssen vollständig geschlossen und frei von Schmutz beziehungsweise Fremdkörpern sein.
Bei engen Schaltschränken darf die Auswahl des Messpunktes nicht allein nach mechanischer Erreichbarkeit erfolgen. Erforderliche Abstände und die für die Anlage geltenden Sicherheitsregeln bleiben maßgeblich.
Bei Netzqualitätsanalysatoren müssen zusätzlich Spannungsanschlüsse und Stromsensoren den richtigen Phasen eindeutig zugeordnet werden. Andernfalls können Stromwerte plausibel erscheinen, während Leistungs- und Phasenberechnungen falsch sind.
19. Typische Messfehler systematisch diagnostizieren
| Beobachtung | Mögliche Ursache | Sinnvolle Prüfung |
|---|---|---|
| True-RMS-Geräte zeigen bei derselben Last unterschiedliche Ströme | Unterschiedliche Bandbreite, Crest-Faktor-Grenze oder Stromsensoren | Technische Daten und Signalform vergleichen |
| RMS-Strom erscheint moderat, Peak-Wert ist sehr hoch | Hoher Crest-Faktor durch gepulste Stromaufnahme | CF = Peak/RMS bestimmen und Lastart prüfen |
| Messwert wird bei kleinerem Messbereich unplausibel | Spitzenwert überfordert den gewählten Bereich | Größeren Bereich wählen und Peak-Spezifikation prüfen |
| Stromzange zeigt weniger als Netzanalysator | Unterschiedliche Bandbreite oder Sensoreigenschaften | Messkette und Frequenzbereich vergleichen |
| Hoher Crest-Faktor, aber THD nicht außergewöhnlich wie erwartet | CF und THD bewerten unterschiedliche Signaleigenschaften | Signalform und harmonisches Spektrum getrennt analysieren |
| Hoher Peak nur beim Einschalten | Einschaltstrom statt dauerhaft hohem Crest-Faktor | TrueInrush beziehungsweise Startaufzeichnung verwenden |
| Leiter erwärmt sich stärker als aufgrund eines Mittelwertmessgeräts erwartet | Nichtsinusförmiger Strom wurde zu niedrig gemessen | True-RMS-Strom mit geeignetem Gerät nachmessen |
| Neutralleiterstrom unerwartet hoch | Nichtlineare einphasige Lasten und Oberschwingungen | Neutralleiter messen und Oberschwingungsspektrum analysieren |
20. Passende elektrische Messtechnik von ICS Schneider
ICS Schneider Messtechnik bietet True-RMS-Stromzangen sowie Leistungs- und Netzqualitätsanalysatoren für Messungen an linearen und nichtlinearen elektrischen Lasten. Eine Übersicht finden Sie unter Elektrische Mess- und Prüfgeräte, Vielfachmesszangen / AC/DC und Leistungs- und Energieanalysatoren.
20.1 Chauvin Arnoux F205 Vielfachmesszange
Die F205 ist für Wartungs-, Analyse- und Dimensionierungsaufgaben in Niederspannungsanlagen ausgelegt.
Das Gerät arbeitet mit einem schnellen digitalen 12-Bit-TRMS-Erfassungssystem und misst Ströme bis 600 A AC beziehungsweise 900 A DC.
Zusätzlich stehen unter anderem Leistungswerte, THD, TrueInrush sowie MIN-, MAX- und Peak-Funktionen zur Verfügung.
Damit eignet sich die F205 insbesondere für die schnelle Untersuchung von Stromaufnahme, Leistung und Verzerrung bei kleineren und mittleren industriellen Lasten.
20.2 Chauvin Arnoux F407 Vielfachmesszange
Die F407 ist für umfangreichere Messungen an elektrischen Verteilungs- und Industrieanlagen ausgelegt.
Sie arbeitet ebenfalls mit einer schnellen 12-Bit-TRMS-Erfassung und misst bis 1.000 A AC beziehungsweise 1.500 A DC/AC+DC.
Für das hier behandelte Thema ist besonders wichtig, dass die F407 den Crest-Faktor direkt erfasst.
Zusätzlich stehen Peak±, TrueInrush, THD-f, THD-r, Oberschwingungsanalyse bis zur 25. Ordnung, Leistungs- und Energiemessungen sowie Messwertaufzeichnung zur Verfügung.
Damit lassen sich RMS-Strom, Spitzenverhalten und harmonische Verzerrung mit demselben Messgerät untersuchen.
20.3 Chauvin Arnoux F607 für höhere Ströme
Die F607 erweitert dieses Messkonzept auf höhere Strombereiche.
Sie erfasst bis 2.000 A AC beziehungsweise 3.000 A DC und kombiniert TRMS-Messung mit Leistungs-, THD-, Oberschwingungs-, Peak- und TrueInrush-Funktionen.
Mit einem Umschließungsdurchmesser von 60 mm ist sie insbesondere für größere Leiter beziehungsweise Niederspannungsverteilungen interessant.
ICS beziehungsweise Chauvin Arnoux weisen bei dieser Geräteklasse ausdrücklich auf die Kombination aus hoher Bandbreite und Eignung für hohe Scheitelfaktoren bei Messungen an unterschiedlichen Signalformen hin.
20.4 CA 8345 für detaillierte Netz- und Signaldiagnose
Wenn eine einzelne Stromzangenanzeige nicht mehr ausreicht, bietet der CA 8345 eine deutlich umfassendere Analyse.
Der Class-A-Leistungs- und Netzqualitätsanalysator erfasst Spannungs- und Stromgrößen mehrkanalig und berechnet unter anderem Crest-Faktoren.
Zusätzlich stehen Oberschwingungen und Zwischenharmonische, Trendaufzeichnungen, Transienten, TrueInrush, Unsymmetrie sowie zahlreiche Leistungs- und Energiegrößen zur Verfügung.
Damit lässt sich beispielsweise untersuchen, ob ein erhöhter Crest-Faktor mit bestimmten Oberschwingungen, Lastzuständen oder Schaltvorgängen zusammenfällt.
Für komplexe industrielle Netze ist diese kombinierte Betrachtung wesentlich aussagekräftiger als ein einzelner Stromwert.
20.5 Welches Gerät passt zu welcher Aufgabe?
Für eine schnelle Wartungsmessung an einer einzelnen Leitung kann eine geeignete True-RMS-Stromzange ausreichen.
Soll zusätzlich beurteilt werden, ob hohe Stromspitzen beziehungsweise ein hoher Crest-Faktor vorliegen, ist ein Gerät mit Peak- beziehungsweise direkter CF-Funktion sinnvoll.
Bei der detaillierten Diagnose von Oberschwingungen, mehreren Phasen, Neutralleiterbelastung oder zeitabhängigen Netzproblemen ist dagegen ein Leistungs- und Netzqualitätsanalysator die bessere Wahl.
Entscheidend ist nicht allein der maximale Strombereich, sondern welche Signalform, Bandbreite, Crest-Faktor-Eignung und Analysetiefe für die Anwendung benötigt werden.
21. Fazit
True-RMS ist für Strommessungen an nichtlinearen Lasten eine zentrale Voraussetzung. Ein mittelwertbildendes Messgerät kann bei stark verzerrten Stromformen erhebliche Messabweichungen erzeugen.
Die Bezeichnung True RMS allein garantiert jedoch nicht, dass jede beliebige nichtsinusförmige Signalform innerhalb des nominellen RMS-Messbereiches automatisch korrekt erfasst wird.
Der Crest-Faktor beschreibt, wie hoch die Stromspitze im Verhältnis zum Effektivwert ist.
Ein sinusförmiger Strom besitzt einen Crest-Faktor von ungefähr 1,414. Bei stark gepulsten elektronischen Lasten kann der Wert deutlich höher sein.
Dadurch kann ein scheinbar kleiner RMS-Strom sehr hohe Momentanwerte enthalten.
Für das Messgerät entstehen damit zwei Herausforderungen. Der Spitzenwert muss innerhalb des linearen dynamischen Bereiches von Stromsensor und Messelektronik bleiben. Gleichzeitig muss die Bandbreite ausreichen, um die für die Signalform relevanten höherfrequenten Bestandteile zu erfassen.
Crest-Faktor und THD sind dabei nicht dasselbe. Der Crest-Faktor beschreibt das Verhältnis von Peak zu RMS. THD beschreibt die harmonische Verzerrung. Für eine vollständige Diagnose sollten RMS, Peak, Crest-Faktor und Oberschwingungen gemeinsam betrachtet werden.
Auch ein Einschaltstrom ist von einem dauerhaft hohen Crest-Faktor zu unterscheiden. TrueInrush untersucht einen transienten Startvorgang, während der Crest-Faktor die Form des betrachteten Stromsignals charakterisiert.
Für eine belastbare Messung gilt deshalb:
Lastart identifizieren → True-RMS-Messgerät verwenden → erwarteten RMS-Strom bestimmen → Peak beziehungsweise Crest-Faktor berücksichtigen → Messbereich und Peak-Fähigkeit prüfen → erforderliche Bandbreite beachten → Stromsensor passend auswählen → bei Bedarf THD und Oberschwingungen messen → Messergebnisse im realen Betriebszustand bewerten.
Der wichtigste praktische Grundsatz lautet damit: Nicht allein fragen, wie viele Ampere ein Messgerät anzeigen kann. Entscheidend ist, welche Signalform es innerhalb dieses Strombereiches noch spezifikationsgerecht erfassen kann.
22. Häufige Fragen zum Crest-Faktor und True-RMS
22.1 Was ist der Crest-Faktor?
Der Crest-Faktor beziehungsweise Scheitelfaktor ist das Verhältnis des absoluten Spitzenwertes einer Signalform zu ihrem Effektivwert.
22.2 Wie lautet die Formel für den Crest-Faktor?
Für einen Strom gilt CF = IPeak / IRMS.
22.3 Welchen Crest-Faktor besitzt ein Sinus?
Ein idealer Sinus besitzt einen Crest-Faktor von √2 beziehungsweise ungefähr 1,414.
22.4 Was bedeutet ein Crest-Faktor von 3?
Der Spitzenwert ist dreimal so groß wie der Effektivwert. Bei 10 A RMS entspricht dies einem Spitzenwert von 30 A.
22.5 Ist ein hoher Crest-Faktor automatisch schlecht?
Nein. Er zeigt zunächst lediglich eine ausgeprägte Spitzenform des Signals. Bei bestimmten elektronischen Verbrauchern kann dies ein normaler Betriebszustand sein.
22.6 Warum ist ein hoher Crest-Faktor für das Messgerät schwierig?
Das Gerät muss gleichzeitig einen vergleichsweise kleinen RMS-Wert und deutlich höhere Momentanwerte verarbeiten. Zusätzlich enthalten stark gepulste Signalformen häufig relevante höherfrequente Anteile.
22.7 Reicht True RMS für jede nichtsinusförmige Messung?
Nein. Zusätzlich müssen unter anderem der zulässige Crest-Faktor, Spitzenbereich und die Bandbreite des Messgerätes zur tatsächlichen Signalform passen.
22.8 Kann ein True-RMS-Gerät einen zu kleinen Wert anzeigen?
Ja, wenn beispielsweise relevante Spitzen oder höherfrequente Signalanteile außerhalb der spezifizierten Möglichkeiten der Messkette liegen.
22.9 Was ist der Unterschied zwischen Crest-Faktor und Peak-Wert?
Der Peak-Wert ist ein absoluter Spitzenstrom in Ampere. Der Crest-Faktor setzt diesen Spitzenwert ins Verhältnis zum RMS-Strom und ist dimensionslos.
22.10 Was ist der Unterschied zwischen Crest-Faktor und THD?
Der Crest-Faktor beschreibt das Verhältnis von Peak zu RMS. THD beschreibt die harmonische Verzerrung einer Signalform. Beide Größen liefern unterschiedliche Informationen.
22.11 Bedeutet ein hoher Crest-Faktor automatisch einen hohen THD?
Nicht zwingend in einem eindeutigen quantitativen Verhältnis. Stark gepulste Ströme enthalten häufig zahlreiche Oberschwingungen, aus dem Crest-Faktor allein lässt sich das Oberschwingungsspektrum jedoch nicht bestimmen.
22.12 Warum ist die Bandbreite einer Stromzange wichtig?
Kurze Strompulse enthalten höherfrequente Signalanteile. Ist die Bandbreite zu gering, werden diese Bestandteile nicht vollständig erfasst und die dargestellte Signalform beziehungsweise der RMS-Wert kann beeinflusst werden.
22.13 Reicht der maximale RMS-Strombereich für die Geräteauswahl?
Nein. Bei hohen Crest-Faktoren muss zusätzlich der mögliche Spitzenstrom berücksichtigt werden.
22.14 Wie berechne ich den Spitzenstrom aus Crest-Faktor und RMS?
Es gilt IPeak = CF × IRMS. Bei 20 A RMS und CF = 3 beträgt der Spitzenwert 60 A.
22.15 Ist Crest-Faktor dasselbe wie Einschaltstrom?
Nein. Der Crest-Faktor charakterisiert die Signalform im betrachteten Messzeitraum. Einschaltstrom beschreibt einen zeitlich begrenzten transienten Vorgang beim Start eines Verbrauchers.
22.16 Welche Verbraucher besitzen häufig nichtsinusförmige Ströme?
Typische Beispiele sind Frequenzumrichter, Schaltnetzteile, Ladegeräte, USV-Anlagen, Servoregler, Gleichrichter und elektronische Beleuchtung.
22.17 Kann ich den Crest-Faktor mit Peak und RMS selbst berechnen?
Ja, wenn Peak- und RMS-Wert denselben Betriebszustand und eine geeignete Messperiode beschreiben. Ein direkt berechnender Crest-Faktor-Modus reduziert das Risiko, nicht zusammengehörige Messwerte zu vergleichen.
22.18 Welche ICS-Stromzange misst den Crest-Faktor direkt?
Die Chauvin Arnoux F407 besitzt eine direkte Crest-Faktor-Funktion und kombiniert diese mit TRMS-, Peak-, THD-, Oberschwingungs-, Leistungs- und Aufzeichnungsfunktionen.
22.19 Was ist für höhere Ströme geeignet?
Die F607 deckt größere Strombereiche bis 2.000 A AC beziehungsweise 3.000 A DC ab und bietet ebenfalls umfangreiche TRMS-, Peak-, Leistungs- und Oberschwingungsfunktionen.
22.20 Wann ist ein Netzqualitätsanalysator sinnvoll?
Wenn neben RMS und Crest-Faktor auch mehrere Phasen, Oberschwingungen, Zwischenharmonische, Neutralleiterstrom, Leistung, Transienten oder zeitliche Trends untersucht werden sollen.
22.21 Kann der CA 8345 Crest-Faktoren erfassen?
Ja. Der CA 8345 berechnet Crest-Faktoren für Spannungs- und Stromgrößen und bietet zusätzlich umfangreiche Netzqualitäts- und Oberschwingungsfunktionen.
22.22 Welche Angaben benötigt ICS Schneider für die Auswahl eines geeigneten Messgeräts?
Hilfreich sind Netzspannung, AC- beziehungsweise DC-Anteil, minimaler und maximaler RMS-Strom, erwartete Stromspitzen, Lastart, Leiterdurchmesser, erforderliche Messkategorie, gewünschte Oberschwingungs- beziehungsweise Leistungsanalyse, Messdauer sowie die Frage, ob nur Einzelmessungen oder auch Aufzeichnungen und Trendanalysen benötigt werden.
