Eine Strahlenquelle befindet sich hinter einer massiven Abschirmung. Vor der Abschirmung wurde eine deutlich erhöhte Dosisleistung gemessen, hinter der Wand zeigt das Dosisleistungsmessgerät dagegen nur noch einen kleinen Bruchteil dieses Wertes. Auf den ersten Blick scheint die Abschirmwirkung damit eindeutig bestimmt zu sein.
In der Praxis ist die Situation häufig komplizierter. Ein Messgerät hinter einer Abschirmung erfasst nicht ausschließlich die Photonen, die die Abschirmung auf direktem Weg durchdrungen haben. Strahlung kann innerhalb des Abschirmmaterials gestreut werden, die Abschirmung an einer Kante umgehen, durch Kabel- oder Rohrdurchführungen gelangen oder von Boden, Wänden und benachbarten Maschinenteilen in Richtung des Messpunktes gestreut werden.
Der gemessene Wert ist deshalb das Ergebnis der gesamten räumlichen Strahlungssituation am Detektor.
Bereits eine Verschiebung des Messgerätes um wenige Zentimeter kann den Wert verändern, wenn sich der Detektor in der Nähe einer Abschirmkante, einer Durchführung oder eines stark gerichteten Strahlungsfeldes befindet. Auch die Orientierung des Messgerätes kann eine Rolle spielen, weil reale Detektoren keine vollkommen richtungsunabhängige Empfindlichkeit besitzen.
Hinzu kommt, dass die Abschirmung selbst das Energiespektrum verändern kann. Niedrigere Photonenenergien werden häufig stärker abgeschwächt als höhere. Gleichzeitig entstehen durch Streuprozesse Photonen mit veränderter, meist niedrigerer Energie. Hinter der Abschirmung kann das Messgerät deshalb ein anderes Strahlungsspektrum sehen als vor der Abschirmung.
Die wichtigste Regel lautet deshalb: Eine Dosisleistungsmessung hinter einer Abschirmung ist immer eine Messung an einer definierten Position innerhalb einer konkreten Geometrie. Abstand, Messhöhe, Detektororientierung, Abschirmmaterial, Abschirmkanten, Durchführungen, Umgebung und Betriebszustand der Quelle müssen berücksichtigt werden, wenn Messwerte miteinander verglichen oder die Wirkung einer Abschirmung bewertet werden soll.

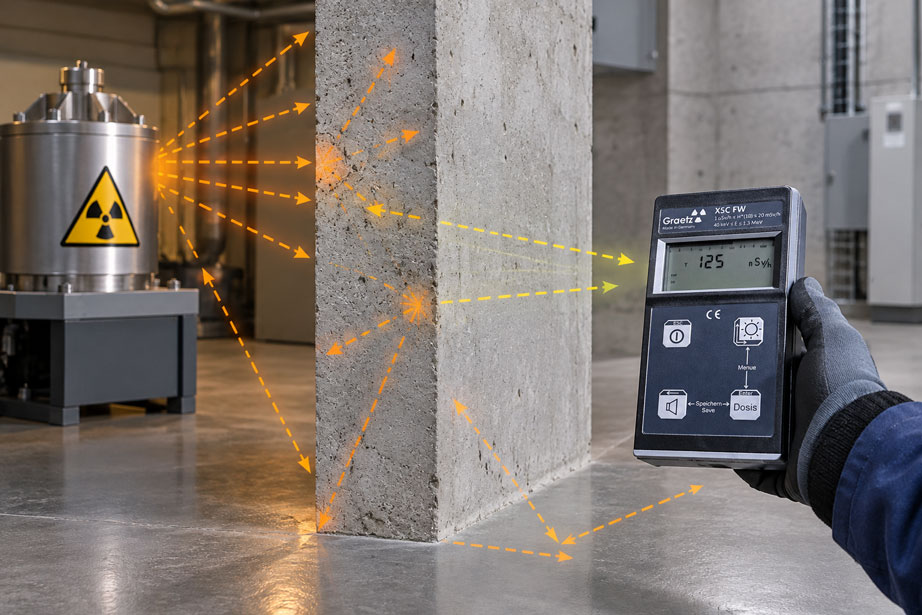

Was misst das Dosisleistungsmessgerät hinter einer Abschirmung?
Ein Dosisleistungsmessgerät erfasst die Strahlung, die seinen Detektor am jeweiligen Standort erreicht.
Hinter einer realen Abschirmung kann dieser Messwert aus mehreren Beiträgen bestehen.
Ein Teil der ursprünglichen Photonen kann die Abschirmung ohne Wechselwirkung durchdringen. Dieser Anteil wird häufig als Primär- beziehungsweise ungestreuter Anteil betrachtet.
Andere Photonen wechselwirken im Abschirmmaterial und ändern dabei ihre Richtung beziehungsweise Energie. Ein Teil dieser gestreuten Photonen kann anschließend ebenfalls den Detektor erreichen.
Zusätzliche Strahlung kann die eigentliche Abschirmung über Kanten, Öffnungen oder andere geometrische Wege umgehen.
Schließlich ist am Messort auch eine natürliche beziehungsweise betriebliche Hintergrundstrahlung vorhanden.
Vereinfacht lässt sich der angezeigte Wert deshalb als Überlagerung beschreiben:
Messwert = durchgelassene Primärstrahlung + Streustrahlung + Umgehungs-/Leckstrahlung + Hintergrund
Diese Beiträge lassen sich mit einem normalen Dosisleistungsmessgerät nicht unmittelbar voneinander trennen. Das Gerät zeigt zunächst lediglich die gesamte Dosisleistung am Detektorstandort.
Für die Interpretation muss deshalb verstanden werden, welche Strahlungswege in der konkreten Anlage möglich sind.
Warum die einfache exponentielle Abschwächung nicht alles beschreibt
Für einen idealisierten schmalen Photonenstrahl lässt sich die Abschwächung in einem homogenen Material vereinfacht mit einer Exponentialfunktion beschreiben:
I = I0 · e−µx
Dabei ist:
I0 = einfallende Intensität
I = ungestörter Anteil hinter der Abschirmung
µ = linearer Schwächungskoeffizient
x = Materialdicke
Diese Beziehung ist für viele grundlegende Abschirmungsbetrachtungen sehr hilfreich.
Sie beschreibt jedoch im Wesentlichen den Anteil der Photonen, die ohne relevante Wechselwirkung durch die betrachtete Materialdicke gelangen.
In einer realen breiten Abschirmung verschwinden Photonen nach einer Wechselwirkung nicht zwangsläufig aus dem gesamten Strahlungsfeld. Sie können gestreut werden und anschließend über einen anderen Weg den Messpunkt erreichen.
Der tatsächliche Dosisleistungswert hinter der Abschirmung kann deshalb höher sein als die reine exponentielle Berechnung für den ungestreuten Anteil erwarten lässt.
Das bedeutet nicht, dass das Abschwächungsgesetz falsch ist. Es beschreibt lediglich nicht jeden Beitrag des realen Strahlungsfeldes.
Wie Streustrahlung hinter einer Abschirmung entsteht
Gamma- und Röntgenphotonen können beim Durchgang durch Materie unterschiedliche Wechselwirkungen erfahren.
Für viele typische Strahlenschutzenergien spielt die Compton-Streuung eine wichtige Rolle. Dabei überträgt ein Photon einen Teil seiner Energie auf ein Elektron und wird anschließend mit geringerer Energie in eine andere Richtung weitergestreut.
Ein ursprünglich auf die Abschirmung gerichtetes Photon kann dadurch nach einer oder mehreren Wechselwirkungen in Richtung eines Messpunktes gelangen, der geometrisch nicht mehr auf der ursprünglichen Strahlachse liegt.
Die Abschirmung reduziert also die Strahlung, kann gleichzeitig aber selbst zu einer Quelle gestreuter Photonen werden.
Wie groß dieser Beitrag ist, hängt unter anderem von Photonenenergie, Material, Dicke und Geometrie ab.
Auch die bestrahlte Fläche spielt eine Rolle. Wird eine große Fläche der Abschirmung bestrahlt, existieren mehr Orte, an denen Streuprozesse stattfinden können, als bei einem sehr schmal kollimierten Strahl.
Genau deshalb kann dieselbe Materialdicke unter unterschiedlichen Bestrahlungsgeometrien zu unterschiedlichen realen Messwerten hinter der Abschirmung führen.
Was bedeutet der Buildup-Effekt?
Bei Abschirmungsberechnungen wird der zusätzliche Beitrag gestreuter Photonen häufig über einen sogenannten Buildup-Faktor berücksichtigt.
Vereinfacht kann die reale Strahlungsgröße hinter einer Abschirmung dann beschrieben werden als:
I ≈ I0 · B · e−µx
Der Faktor B ist dabei größer oder gleich eins und berücksichtigt, dass neben dem ungestreuten Anteil zusätzliche gestreute Photonen den betrachteten Punkt erreichen.
Der Buildup-Faktor ist keine universelle Konstante.
Er hängt unter anderem von Photonenenergie, Abschirmmaterial, Materialdicke und der betrachteten Geometrie ab.
Deshalb sollte aus einem einzelnen gemessenen Abschirmfaktor nicht automatisch eine allgemeingültige Materialeigenschaft abgeleitet werden.
Eine Stahlwand kann bei einer bestimmten Gammaenergie und Geometrie eine bestimmte Abschirmwirkung zeigen. Bei einer anderen Photonenenergie oder einer wesentlich größeren bestrahlten Fläche kann das Verhältnis zwischen Primär- und Streustrahlung anders aussehen.
Warum die Geometrie die Abschirmwirkung verändert
Abschirmung ist nicht nur eine Materialfrage.
Die räumliche Anordnung von Quelle, Abschirmung und Detektor bestimmt, welche Strahlungswege überhaupt möglich sind.
Bei einer kleinen nahezu punktförmigen Quelle, einer ausreichend großen homogenen Abschirmplatte und einem Detektor weit entfernt von allen Kanten entsteht eine vergleichsweise übersichtliche Geometrie.
In einer technischen Anlage ist diese Situation selten so ideal.
Die Strahlenquelle kann ausgedehnt sein. Die Abschirmung besitzt Kanten, Befestigungen und Durchführungen. Weitere Anlagenteile stehen neben dem Strahlungsweg und können selbst Strahlung streuen.
Auch der Abstand zwischen Quelle und Abschirmung beeinflusst, wie groß die bestrahlte Fläche auf der Abschirmung ist.
Steht die Abschirmung dicht an der Quelle, wird möglicherweise nur ein vergleichsweise kleiner Bereich bestrahlt. Bei größerem Abstand kann ein wesentlich größerer Bereich der Wand zum Streufeld beitragen.
Ein Messergebnis sollte deshalb immer zusammen mit der tatsächlichen Geometrie dokumentiert werden.
Abschirmkanten und Umgehungsstrahlung berücksichtigen
Eine häufige Ursache unerwartet hoher Messwerte liegt nicht in einer zu dünnen Abschirmung, sondern an deren Rand.
Ein Detektor direkt hinter dem Zentrum einer ausreichend großen Abschirmplatte sieht eine andere Situation als ein Detektor wenige Zentimeter neben deren Kante.
In Kantennähe können Photonen die Abschirmung teilweise über einen wesentlich kürzeren Materialweg passieren oder sie vollständig umgehen.
Zusätzlich kann die Abschirmkante selbst Strahlung in Richtung des Detektors streuen.
Dadurch kann ein steiler räumlicher Gradient entstehen.
Eine Verschiebung des Detektors um beispielsweise 10 oder 20 cm kann dann einen wesentlich stärkeren Messwertunterschied verursachen als dieselbe Verschiebung weit entfernt von der Abschirmkante.
Gerade bei der Kontrolle lokaler Abschirmungen sollte deshalb nicht nur in der geometrischen Mitte gemessen werden.
Übergänge, Kanten und Anschlussbereiche gehören ebenso zur Bewertung.
Durchführungen und Spalte als Strahlungswege erkennen
Technische Abschirmungen besitzen häufig Öffnungen.
Kabel, Rohrleitungen, Lüftungskanäle, Wellen oder mechanische Betätigungselemente müssen durch die Abschirmung geführt werden.
Auch Türen, Plattenstöße und Wartungsöffnungen bilden konstruktive Unterbrechungen.
Ein direkter Sichtkanal durch eine solche Öffnung kann einen wesentlich geringeren Abschirmweg besitzen als das massive Material daneben.
Das Ergebnis wird häufig als Strahlungs-Streaming bezeichnet.
Selbst wenn eine Durchführung abgewinkelt ist und kein direkter Sichtkontakt zur Quelle besteht, können Photonen über mehrere Streuprozesse durch den Kanal gelangen.
Eine Abschirmung kann deshalb im großflächigen Zentrum ausgezeichnet funktionieren und gleichzeitig an einer kleinen Durchführung einen lokal deutlich höheren Messwert aufweisen.
Für eine reale Abschirmkontrolle sind solche konstruktiven Details deshalb häufig wichtiger als die Messung an nur einem zentralen Punkt.
Streuung an Boden, Wand und Maschinenumgebung
Nicht jede am Detektor ankommende Streustrahlung muss in der eigentlichen Abschirmung entstanden sein.
Photonen können beispielsweise den Boden vor der Abschirmung treffen und von dort in den Bereich hinter der Wand gestreut werden.
Ähnliche Effekte sind an Decken, Seitenwänden, Stahlkonstruktionen, Behältern oder Maschinenkomponenten möglich.
Die reale Messumgebung kann damit zusätzliche Strahlungswege erzeugen, die in einer einfachen zweidimensionalen Skizze nicht offensichtlich sind.
Besonders auffällig kann dies werden, wenn eine Abschirmung nur einen Teil des Raumquerschnittes abdeckt.
Die direkte Strahlung wird stark reduziert, während gestreute Strahlung über Boden oder Seitenbereiche weiterhin zum Messpunkt gelangt.
Mit zunehmender Qualität der direkten Abschirmung kann der relative Anteil dieser Streustrahlung sogar immer wichtiger werden.
Hinter einer sehr wirksamen Abschirmung misst man deshalb möglicherweise nicht mehr überwiegend das, was direkt durch die Wand gelangt, sondern das, was sie räumlich umgeht oder über andere Oberflächen gestreut wird.
Die Messposition exakt definieren
Die Aussage „hinter der Abschirmung wurden 3 µSv/h gemessen“ ist ohne weitere Angaben nur eingeschränkt reproduzierbar.
Für eine belastbare Vergleichsmessung muss klar sein, wo sich der empfindliche Bereich des Detektors befand.
Relevant sind beispielsweise der Abstand zur Abschirmungsoberfläche, die Höhe über dem Boden und die seitliche Position relativ zu Quelle, Abschirmkante und möglichen Durchführungen.
Auch der Abstand zur eigentlichen Strahlenquelle bleibt wichtig.
Wird eine Vergleichsmessung vor und hinter einer Abschirmung durchgeführt, darf nicht übersehen werden, dass sich möglicherweise gleichzeitig der Abstand zur Quelle verändert.
Dann wirken zwei Effekte gleichzeitig:
geometrische Abstandsänderung + Materialabschirmung
Wer ausschließlich die beiden Messwerte dividiert, erhält deshalb nicht zwangsläufig den reinen Transmissionsfaktor der Abschirmung.
Für reproduzierbare Messungen empfiehlt es sich, den Messpunkt mechanisch eindeutig zu definieren beziehungsweise zu markieren.
Detektororientierung reproduzierbar halten
Reale Dosisleistungsmessgeräte reagieren nicht vollkommen unabhängig von der Einstrahlrichtung.
Der Detektor befindet sich innerhalb eines Gehäuses. Elektronik, Batterie, Gehäusewände und weitere Bauteile können je nach Richtung unterschiedlich viel Material zwischen Strahlungsfeld und empfindlichem Detektorvolumen darstellen.
Auch die Geometrie des eigentlichen Detektors kann zu einer Winkelabhängigkeit führen.
Ein längliches Geiger-Müller-Zählrohr kann beispielsweise anders reagieren, wenn die Strahlung entlang seiner Achse einfällt, als bei seitlicher Bestrahlung.
Für Vergleichsmessungen hinter einer Abschirmung sollte das Gerät deshalb immer gleich orientiert werden.
Eine Änderung von „Display zur Quelle“ zu „Geräterückseite zur Quelle“ kann sonst einen zusätzlichen Unterschied erzeugen, der fälschlicherweise der Abschirmung zugeschrieben wird.
Bei Messungen mit einer externen Sonde gilt entsprechend: Auch die Orientierung des eigentlichen Sondenkopfes gehört zur definierten Messgeometrie.
Energieabhängigkeit hinter einer Abschirmung berücksichtigen
Eine Abschirmung reduziert nicht alle Photonenenergien in gleicher Weise.
Der Schwächungskoeffizient hängt von der Photonenenergie und vom Material ab.
Dadurch verändert sich hinter der Abschirmung nicht nur die Anzahl der Photonen, sondern häufig auch die spektrale Zusammensetzung des Strahlungsfeldes.
Zusätzlich erzeugen Streuprozesse Photonen mit geringerer Energie.
Das Dosisleistungsmessgerät hinter der Abschirmung kann deshalb mit einem anderen Energiespektrum konfrontiert sein als vor der Abschirmung.
Für quantitative Messungen muss das verwendete Gerät für diesen Energiebereich geeignet sein.
Energiekompensierte Dosisleistungsmessgeräte sind konstruktiv darauf ausgelegt, die Energieabhängigkeit innerhalb ihres spezifizierten Bereiches zu begrenzen.
Diese Kompensation gilt jedoch nur innerhalb der angegebenen Gerätespezifikation.
Besonders bei sehr weicher Röntgenstrahlung oder komplexen gestreuten Spektren sollte daher geprüft werden, ob der Energiebereich des Gerätes zur tatsächlichen Anwendung passt.
Hintergrundstrahlung bei kleinen Messwerten richtig behandeln
Je stärker eine Abschirmung wirkt, desto kleiner wird der verbleibende Quellenbeitrag am Messpunkt.
Irgendwann nähert sich dieser Wert der natürlichen beziehungsweise lokalen Hintergrundstrahlung.
Angenommen, hinter einer Abschirmung werden 0,12 µSv/h gemessen, während die lokale Hintergrunddosisleistung ohne aktive Quelle bereits 0,09 µSv/h beträgt.
Dann stammen nur ungefähr 0,03 µSv/h Differenz aus der betrachteten Betriebsbedingung, sofern beide Messungen unter vergleichbaren Bedingungen durchgeführt wurden.
Bei solch kleinen Differenzen steigen die Anforderungen an Messzeit, Gerätestabilität und Reproduzierbarkeit erheblich.
Die Hintergrundmessung sollte deshalb möglichst am selben Messpunkt und mit derselben Detektororientierung durchgeführt werden.
Auch andere betriebliche Quellen in der Umgebung müssen berücksichtigt werden.
Eine Hintergrundmessung vom Vortag in einem anderen Betriebszustand ist nicht zwangsläufig repräsentativ für die aktuelle Messung.
Messzeit und statistische Schwankungen berücksichtigen
Ionisierende Strahlung wird in vielen Dosisleistungsmessgeräten über einzelne Detektionsereignisse erfasst.
Diese Ereignisse treten statistisch auf.
Bei hohen Zählraten stehen innerhalb kurzer Zeit viele Ereignisse zur Verfügung und der Messwert kann relativ schnell stabil werden.
Hinter einer guten Abschirmung ist die Dosisleistung dagegen möglicherweise sehr klein. Dann registriert der Detektor innerhalb derselben Zeit deutlich weniger Ereignisse.
Der relative statistische Fehler wird entsprechend größer.
Ein Wert, der innerhalb weniger Sekunden beispielsweise zwischen 0,08 und 0,16 µSv/h schwankt, bedeutet deshalb nicht automatisch, dass sich das Strahlungsfeld ständig verdoppelt und halbiert.
Ein Teil der Schwankung kann rein statistisch sein.
Für eine quantitative Bewertung sollte deshalb eine ausreichende Mess- beziehungsweise Mittelungszeit eingehalten werden.
Wie lange diese sein muss, hängt von Dosisleistung, Detektor, Gerätesoftware und gewünschter Aussage ab.
Bei Vergleichsmessungen sollten möglichst identische Stabilisierungskriterien verwendet werden.
Halbwertsschicht nicht zu einfach interpretieren
Die Halbwertsschicht ist eine gebräuchliche Größe zur Beschreibung der Abschirmwirkung eines Materials.
Sie bezeichnet vereinfacht die Materialdicke, die einen betrachteten Strahlungsanteil auf die Hälfte reduziert.
Bei idealisierten monoenergetischen Bedingungen gilt für den ungestreuten Anteil:
I / I0 = 1 / 2
nach einer Halbwertsschicht.
Nach zwei Halbwertsschichten ergibt sich idealisiert:
1 / 4
und nach drei:
1 / 8
In einem realen breiten Strahlungsfeld kann der gemessene Gesamtwert jedoch von dieser einfachen Folge abweichen, weil Streustrahlung und spektrale Veränderungen hinzukommen.
Die Halbwertsschicht bleibt ein sehr nützliches Planungsinstrument, sollte aber nicht mit einer universellen Garantie verwechselt werden, dass der reale Messwert hinter jeder realen Konstruktion exakt nach Potenzen von zwei abnimmt.
Abschirmwirkung durch Vergleichsmessung bestimmen
Eine praktische Methode zur Beurteilung einer Abschirmung besteht darin, Messungen unter möglichst identischen Betriebsbedingungen mit und ohne Abschirmwirkung zu vergleichen.
Dabei muss besonders auf die Geometrie geachtet werden.
Die Quelle beziehungsweise Anlage sollte im gleichen Betriebszustand arbeiten. Der Detektor sollte dieselbe Orientierung besitzen und die Messwerte müssen auf vergleichbare Abstände bezogen sein.
Ein idealisierter Transmissionsfaktor kann dann beschrieben werden als:
T = Dosisleistung hinter Abschirmung / Referenz-Dosisleistung
Der Quotient ist jedoch nur dann sinnvoll, wenn die beiden Werte tatsächlich vergleichbare geometrische Bedingungen repräsentieren.
Wird die Referenzmessung beispielsweise in 1 m Quellenabstand und die abgeschirmte Messung in 2 m Abstand durchgeführt, enthält der Quotient zusätzlich den Abstandseinfluss.
Bei punktquellenähnlicher Geometrie kann dieser Einfluss gegebenenfalls mathematisch korrigiert werden. Bei ausgedehnten beziehungsweise stark streuenden Quellen ist eine einfache Korrektur schwieriger.
Für die praktische Strahlenschutzbewertung ist es deshalb häufig sinnvoller, den tatsächlich relevanten Arbeitsplatz- beziehungsweise Zugangsbereich direkt zu messen, statt aus einem idealisierten Referenzwert zurückzurechnen.
Praxisbeispiel: Messung hinter einer Abschirmwand
In einer industriellen Prüfanlage befindet sich eine Gammaquelle hinter einer lokalen Abschirmwand.
Vor einer Optimierung der Abschirmung wird an einem definierten Punkt hinter der Wand eine Dosisleistung von 85 µSv/h gemessen.
Eine zusätzliche Abschirmplatte wird montiert. Eine einfache Materialrechnung lässt erwarten, dass der direkte ungestreute Strahlungsanteil sehr deutlich reduziert wird.
Nach dem Umbau zeigt das Messgerät am ursprünglichen Messpunkt jedoch noch 18 µSv/h.
Der Wert ist damit erheblich kleiner als zuvor, aber höher als eine reine Betrachtung des ungestreuten Primärstrahls erwarten ließ.
Eine Messung zehn Zentimeter weiter in Richtung Abschirmkante ergibt 31 µSv/h.
Weitere Messpunkte zeigen, dass der Wert entlang der zentralen Abschirmfläche niedrig ist, in Kantennähe jedoch deutlich ansteigt.
Die zusätzliche Abschirmplatte selbst funktioniert also grundsätzlich. Ein relevanter Teil des verbleibenden Strahlungsfeldes erreicht den Bereich jedoch über die Geometrie der Randzone beziehungsweise über Streustrahlung.
Die Lösung besteht deshalb nicht darin, die zentrale Abschirmung immer weiter zu verdicken.
Stattdessen wird die Kantengeometrie überprüft und die Überlappung der Abschirmelemente verbessert.
Nach der Änderung wird das gleiche Messraster erneut aufgenommen.
Das Beispiel zeigt, warum ein einzelner zentraler Messwert nicht ausreicht, um eine komplette Abschirmkonstruktion zu beurteilen.
Die Zahlen dienen lediglich zur Veranschaulichung und stellen keine allgemeinen Grenz- oder Freigabewerte dar.
Messraster statt nur eines einzelnen Messpunktes verwenden
Bei einer größeren Abschirmfläche kann ein systematisches Messraster wesentlich mehr Informationen liefern als ein einzelner Messpunkt.
Dazu werden mehrere definierte Positionen entlang der Abschirmung geprüft.
Besonders interessant sind Bereiche an Plattenstößen, Türen, Durchführungen und Kanten sowie Positionen in typischer Aufenthalts- beziehungsweise Arbeitshöhe.
Die Abstände zwischen den Messpunkten richten sich nach Größe und Geometrie der Anlage.
Zeigt sich über große Bereiche ein nahezu gleichmäßiger niedriger Wert und nur an einer einzelnen Position ein deutlicher Peak, spricht dies für ein lokales geometrisches Problem.
Steigt die Dosisleistung dagegen über die gesamte Fläche ähnlich an, ist eher die allgemeine Abschirmwirkung beziehungsweise der Betriebszustand der Quelle zu untersuchen.
Ein dokumentiertes Messraster besitzt außerdem einen großen Vorteil bei späteren Wiederholungsmessungen.
Nach Umbauten oder Wartungsarbeiten kann exakt an denselben Punkten gemessen und die Entwicklung direkt verglichen werden.
Messbereich und Übersteuerung beachten
Die erwartete Dosisleistung kann vor einer Abschirmung um viele Größenordnungen höher sein als dahinter.
Ein Messgerät, das für die kleinen Werte im geschützten Bereich optimal geeignet ist, muss deshalb nicht zwangsläufig für eine Messung auf der Quellenseite derselben Abschirmung geeignet sein.
Vor dem Annähern an einen unbekannten Strahlungsbereich sollte der mögliche Maximalwert abgeschätzt werden.
Liegt die tatsächliche Dosisleistung oberhalb des Messbereiches, kann das Gerät keine zuverlässige quantitative Aussage mehr liefern.
Bei bestimmten Detektortechnologien muss zusätzlich berücksichtigt werden, wie das Gerät auf sehr hohe Zählraten und mögliche Sättigung reagiert.
Die sichere Strategie besteht deshalb nicht darin, mit einem Standardmessgerät so lange näher an die Quelle heranzugehen, bis ein brauchbarer Wert erscheint.
Für hohe Dosisleistungen können Messsysteme mit erweitertem Messbereich beziehungsweise Teleskopsonden eingesetzt werden.
Dadurch bleibt der Detektor am gewünschten Messpunkt, während die messende Person einen größeren Abstand einhalten kann.
Messung mit möglichst geringer Exposition planen
Auch eine Messung dient dem Strahlenschutz und sollte selbst nach Strahlenschutzgrundsätzen geplant werden.
Der Messpunkt muss messtechnisch sinnvoll sein, gleichzeitig sollte die Aufenthaltszeit im erhöhten Strahlungsfeld nicht unnötig verlängert werden.
Wenn eine unbekannte Dosisleistung erwartet wird, ist eine Annäherung aus größerer Entfernung sinnvoller als ein direkter Start unmittelbar an der vermuteten Quelle.
Bei hohen oder schwer zugänglichen Messpunkten kann eine externe beziehungsweise teleskopierbare Sonde die notwendige Trennung zwischen Messkopf und Bedienperson herstellen.
Der Abstand zum Messkopf darf dabei nicht mit dem Messabstand selbst verwechselt werden. Für die Messgeometrie zählt die Position des Detektors beziehungsweise der Sonde, nicht die Position der Anzeige oder des Bedieners.
Vor Beginn sollten außerdem Rückzugs- beziehungsweise Abbruchkriterien entsprechend dem betrieblichen Strahlenschutzkonzept festgelegt sein.
Eine quantitative Abschirmprüfung sollte nicht dadurch entstehen, dass eine Person unvorbereitet immer näher an ein unbekanntes Strahlungsfeld herangeht.
Passende Strahlungsmesstechnik bei ICS Schneider
ICS Schneider Messtechnik bietet innerhalb der Strahlungsmesstechnik unterschiedliche GRAETZ-Geräte für Dosisleistungsmessung, Personendosimetrie, Kontaminationsnachweis und spezielle Einsatzaufgaben an.
Der GRAETZ GammaTwin ist ein kompaktes Dosisleistungsmessgerät für Gamma- und Röntgenstrahlung. Es misst die Umgebungs-Äquivalentdosisleistung Ḣ*(10) mit einem energiekompensierten Geiger-Müller-Zählrohr.
Der Dosisleistungsmessbereich reicht von 0,5 µSv/h bis 70 mSv/h. Damit eignet sich das Gerät unter anderem für mobile Kontrollmessungen in Bereichen, in denen die erwartete Dosisleistung innerhalb dieses Messbereiches liegt.
Für umfangreichere Aufgaben steht das GRAETZ X5C plus zur Verfügung. Das System misst ebenfalls Gamma- und Röntgenstrahlung und kann über seine Sondenschnittstelle mit unterschiedlichen externen Messsonden kombiniert werden.
Diese Erweiterbarkeit ist besonders interessant, wenn die Messaufgabe über den Bereich beziehungsweise die Geometrie des internen Detektors hinausgeht.
Für hohe Dosisleistungen oder schwer zugängliche Messorte kann die GRAETZ Teleskopsonde DE verwendet werden. Das Edelstahl-Teleskop lässt sich stufenlos bis auf eine Gesamtlänge von 4 m ausziehen.
Die Teleskopsonde ist für die Messung der Umgebungs-Äquivalentdosisleistung Ḣ*(10) ausgelegt und erweitert den Messbereich bis in den Sv/h-Bereich. Damit kann der eigentliche Detektor an einer definierten Stelle positioniert werden, während sich der Bediener in größerem Abstand befindet.
Gerade bei Abschirmmessungen kann diese räumliche Trennung nützlich sein. Die Sonde kann beispielsweise in einem Bereich hinter einer Abschirmkante oder an einer schwer erreichbaren Anlagenposition platziert werden, ohne dass die Bedienperson dieselbe Position einnehmen muss.
Für die Auswahl des geeigneten Messsystems sollten Strahlenart, erwarteter Energiebereich, minimale und maximale Dosisleistung, Messgeometrie, Zugänglichkeit und erforderliche Messgröße bekannt sein.
Dosisleistungsmessgeräte bei ICS Schneider
GRAETZ Teleskopsonden und Teleskope
Weiterführend: Dosisleistung und Abstand – Abstandsquadratgesetz im Strahlenschutz anwenden
Weiterführend: Dosisleistungsmessgerät bei verschiedenen Strahlenenergien
Fazit
Eine Abschirmung verändert ein Strahlungsfeld wesentlich komplexer, als es die Vorstellung eines einfachen „Vorher-/Nachher“-Faktors vermuten lässt.
Der Messwert hinter einer Abschirmung besteht nicht zwangsläufig nur aus dem abgeschwächten Primärstrahl. Streustrahlung aus dem Abschirmmaterial, Boden und Umgebung sowie Strahlung über Kanten und Durchführungen können einen relevanten zusätzlichen Beitrag liefern.
Genau deshalb kann ein realer Messwert höher sein als die reine exponentielle Abschwächung des ungestreuten Photonenanteils erwarten lässt.
Die Messgeometrie ist dabei ein wesentlicher Bestandteil des Ergebnisses. Abstand, Messhöhe, seitliche Position und Detektororientierung müssen reproduzierbar festgelegt werden. Besonders in der Nähe von Abschirmkanten können bereits kleine Positionsänderungen zu deutlich anderen Dosisleistungen führen.
Auch das Energiespektrum darf nicht ignoriert werden. Eine Abschirmung schwächt unterschiedliche Photonenenergien unterschiedlich stark und erzeugt zusätzlich Streuphotonen. Das verwendete Dosisleistungsmessgerät muss deshalb für den resultierenden Energiebereich geeignet sein.
Bei sehr niedrigen Restdosisleistungen werden Hintergrundstrahlung und statistische Schwankungen zunehmend wichtig. Dann kann eine längere Messzeit und eine separate Hintergrundmessung am identischen Messpunkt notwendig werden.
Für größere Abschirmungen ist ein systematisches Messraster häufig wesentlich aussagekräftiger als eine Einzelmessung. Lokale Peaks an Kanten, Fugen und Durchführungen lassen sich so erkennen, obwohl die zentrale Abschirmfläche einwandfrei funktioniert.
Wer Abschirmung, Streustrahlung, Messposition, Detektoreigenschaften und Hintergrund gemeinsam betrachtet, erhält einen Dosisleistungswert, der die reale Strahlenschutzsituation deutlich besser beschreibt – und vermeidet Fehlinterpretationen, bei denen ein einzelner Messwert fälschlicherweise als universelle Abschirmwirkung der gesamten Konstruktion angesehen wird.
FAQ zur Dosisleistungsmessung hinter Abschirmungen
Warum ist die gemessene Dosisleistung hinter einer Abschirmung höher als berechnet?
Eine mögliche Ursache ist Streustrahlung. Die einfache exponentielle Abschwächung beschreibt hauptsächlich den ungestreuten Primäranteil. In einer realen Geometrie können zusätzlich in der Abschirmung und Umgebung gestreute Photonen den Detektor erreichen.
Was bedeutet Buildup bei einer Abschirmung?
Der Buildup-Effekt beschreibt den zusätzlichen Strahlungsbeitrag durch gestreute und sekundäre Photonen. In Abschirmungsrechnungen kann dieser Beitrag mit entsprechenden Buildup-Faktoren berücksichtigt werden.
Ist ein niedriger Messwert direkt hinter der Mitte einer Abschirmung ausreichend?
Nicht unbedingt. Kanten, Fugen, Durchführungen und andere Bereiche können wesentlich höhere lokale Dosisleistungen aufweisen. Bei einer vollständigen Bewertung sollten die relevanten Bereiche der Abschirmung betrachtet werden.
Warum kann die Dosisleistung an einer Abschirmkante höher sein?
Photonen können die Abschirmung dort über einen kürzeren Materialweg passieren beziehungsweise die Abschirmung teilweise umgehen. Zusätzlich kann Streustrahlung von der Kante zum Messpunkt gelangen.
Was ist Strahlungs-Streaming?
Damit wird Strahlung bezeichnet, die bevorzugt durch Öffnungen, Kanäle, Spalte oder andere geometrische Schwachstellen einer Abschirmung gelangt. Auch abgewinkelte Kanäle können über Streuprozesse Strahlung weiterleiten.
Kann der Boden die Messung hinter einer Abschirmung beeinflussen?
Ja. Photonen können am Boden, an Wänden oder an Maschinenteilen gestreut werden und dadurch über zusätzliche Wege den Detektor erreichen.
Muss die Messposition genau dokumentiert werden?
Für reproduzierbare Vergleichsmessungen ist das sehr wichtig. Abstand, Höhe, seitliche Position und Ausrichtung des Detektors sollten möglichst eindeutig festgelegt werden.
Warum ist die Orientierung des Messgerätes relevant?
Reale Detektoren besitzen eine gewisse Winkelabhängigkeit. Außerdem befinden sich je nach Einfallsrichtung unterschiedliche Gehäuse- und Gerätebauteile vor dem empfindlichen Detektor.
Kann eine Abschirmung das Energiespektrum verändern?
Ja. Unterschiedliche Photonenenergien werden unterschiedlich stark abgeschwächt. Zusätzlich entstehen durch Streuprozesse Photonen mit veränderter, häufig geringerer Energie.
Warum ist die Energieabhängigkeit des Dosisleistungsmessgerätes wichtig?
Der Detektor reagiert abhängig von der Photonenenergie unterschiedlich. Energiekompensierte Geräte reduzieren diesen Einfluss innerhalb ihres spezifizierten Energiebereiches.
Was ist die Halbwertsschicht?
Die Halbwertsschicht ist die Materialdicke, die unter definierten Bedingungen einen betrachteten Strahlungsanteil auf die Hälfte reduziert. In realen breiten Strahlungsfeldern können Streueffekte dazu führen, dass der Gesamtmesswert nicht exakt dieser idealisierten Halbierung folgt.
Kann ich aus zwei Messwerten einfach die Abschirmwirkung berechnen?
Nur wenn die Messbedingungen vergleichbar sind. Ändern sich gleichzeitig Abstand, Winkel oder Quellgeometrie, enthält das Verhältnis der beiden Messwerte nicht nur den Einfluss der Abschirmung.
Warum ist die Hintergrundstrahlung hinter einer starken Abschirmung besonders wichtig?
Bei sehr kleiner Restdosisleistung kann der Quellenbeitrag in derselben Größenordnung wie die lokale Hintergrundstrahlung liegen. Dann beeinflusst bereits eine kleine Hintergrundänderung die Bewertung deutlich.
Soll der Hintergrund vom Messwert abgezogen werden?
Das kann für bestimmte quantitative Vergleiche sinnvoll sein, wenn Hintergrund und Messwert unter identischen geometrischen und zeitlichen Bedingungen bestimmt wurden. Die Vorgehensweise muss zur jeweiligen Messaufgabe passen.
Warum schwankt die Anzeige bei niedriger Dosisleistung?
Detektionsereignisse treten statistisch auf. Bei niedrigen Zählraten stehen innerhalb kurzer Zeit nur wenige Ereignisse zur Verfügung, sodass die relative statistische Schwankung größer wird.
Hilft eine längere Messzeit?
Eine längere Mittelungs- beziehungsweise Integrationszeit kann die statistische Aussage verbessern. Gleichzeitig muss die Messplanung jedoch unnötig lange Aufenthaltszeiten in Strahlungsfeldern vermeiden.
Warum sollte an mehreren Punkten hinter einer Abschirmung gemessen werden?
Ein Messraster kann lokale Bereiche mit erhöhter Dosisleistung sichtbar machen, beispielsweise an Kanten, Fugen oder Durchführungen. Ein einzelner zentraler Wert kann solche Stellen übersehen.
Kann ich ein normales Dosisleistungsmessgerät vor und hinter derselben Abschirmung verwenden?
Nur wenn beide erwarteten Dosisleistungsbereiche innerhalb der Gerätespezifikation liegen. Die Dosisleistung vor der Abschirmung kann um Größenordnungen höher sein als dahinter.
Welches Gerät eignet sich für mobile Messungen hinter Abschirmungen?
Der GRAETZ GammaTwin eignet sich für mobile Gamma- und Röntgen-Dosisleistungsmessungen innerhalb seines Messbereichs. Für erweiterbare Messaufgaben steht unter anderem das GRAETZ X5C plus zur Verfügung.
Wann ist eine Teleskopsonde sinnvoll?
Eine Teleskopsonde ist besonders interessant bei höheren Dosisleistungen oder schwer zugänglichen Messpositionen. Der Messkopf kann am relevanten Punkt positioniert werden, während die Bedienperson einen größeren Abstand einhält.
Welche Angaben sind für die Auswahl eines Dosisleistungsmesssystems wichtig?
Wichtig sind insbesondere Strahlenart, erwarteter Energiebereich, minimale und maximale Dosisleistung, Messgröße, Messgeometrie, Zugänglichkeit der Messstelle, Umgebungsbedingungen und die Frage, ob eine externe beziehungsweise teleskopierbare Sonde benötigt wird.
