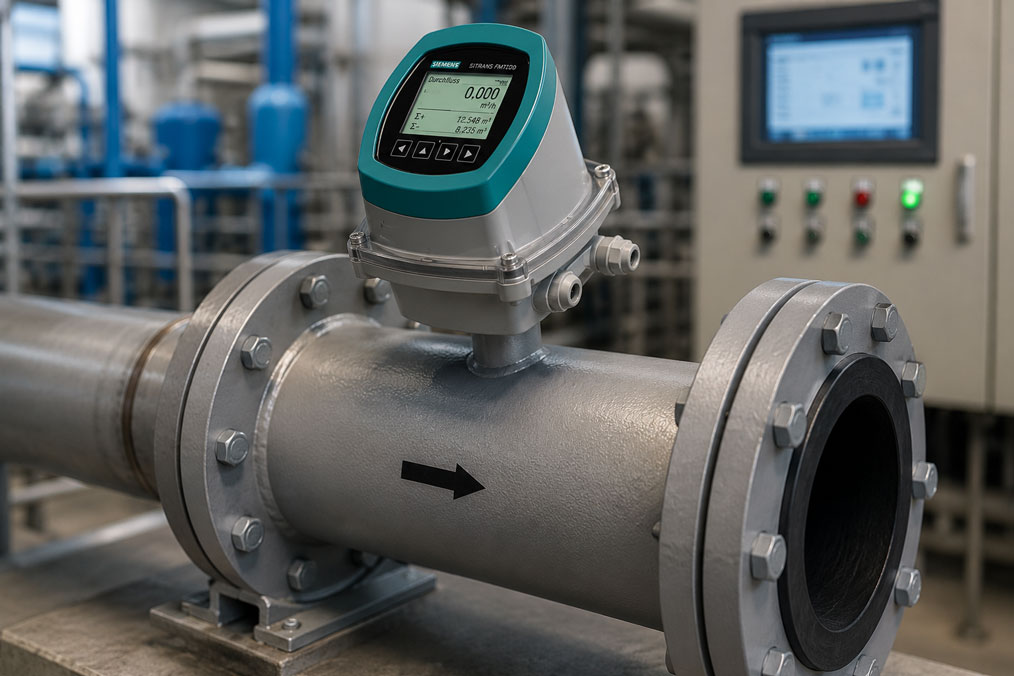

Wenn ein magnetisch-induktiver Durchflussmesser, kurz MID, keinen Durchfluss anzeigt, wird häufig zuerst ein Defekt am Gerät vermutet. In der Praxis liegt die Ursache jedoch sehr oft nicht im Messumformer oder Sensor selbst, sondern in den Einsatzbedingungen: Das Rohr ist nicht vollständig gefüllt, das Medium ist nicht ausreichend leitfähig, die Elektroden sind nicht benetzt, Luftblasen stören die Messung, die Erdung fehlt oder ein Parameter im Messumformer unterdrückt kleine Durchflüsse.
MID-Durchflussmesser sind in vielen Anwendungen sehr zuverlässig, wenn die Grundbedingungen stimmen. Sie benötigen ein elektrisch leitfähiges Medium, ein vollständig gefülltes Messrohr, eine saubere Elektrodenbenetzung und einen korrekten Potenzialausgleich. Werden diese Voraussetzungen nicht erfüllt, kann der Durchflussmesser null anzeigen, obwohl sich im Rohr tatsächlich etwas bewegt.
Dieser Beitrag erklärt, wie sich die Fehlersuche systematisch aufbauen lässt. Dabei geht es um typische Ursachen wie leere Rohrleitung, falsche Einbaulage, zu geringe Leitfähigkeit, Luft im Medium, falsche Durchflussrichtung, Sensor- und Messumformerparameter, Leerrohrüberwachung, Grenzwertunterdrückung und Signalverarbeitung. Ziel ist nicht, sofort Komponenten zu tauschen, sondern den Fehler Schritt für Schritt einzugrenzen.
Inhaltsverzeichnis
- Grundlagen: Warum ein MID nur unter bestimmten Bedingungen misst
- Fehlerbild klären: Nullanzeige, schwankender Wert oder Diagnosemeldung?
- Rohr vollständig gefüllt? Der häufigste Praxisfehler
- Mindestleitfähigkeit und Elektrodenbenetzung prüfen
- Erdung, Potenzialausgleich und Störsignale
- Einbauposition, Durchflussrichtung und Luftblasen
- Parametrierung: Sensorprom, Messbereich, Schleichmengenunterdrückung und Ausgänge
- Signalprüfung: Wenn der MID misst, aber die SPS nichts anzeigt
- Praxisbeispiel: MID zeigt 0 m³/h nach Pumpenumbau
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Erst Prozessbedingungen prüfen, dann Gerätetausch bewerten
- FAQ: Häufige Fragen, wenn ein MID keinen Durchfluss zeigt
Grundlagen: Warum ein MID nur unter bestimmten Bedingungen misst
Ein magnetisch-induktiver Durchflussmesser arbeitet nach dem induktiven Messprinzip. Vereinfacht gesagt wird in einem Messrohr ein Magnetfeld erzeugt. Bewegt sich eine elektrisch leitfähige Flüssigkeit durch dieses Magnetfeld, entsteht eine Spannung, die proportional zur Fließgeschwindigkeit ist. Elektroden im Messrohr nehmen dieses Signal auf, der Messumformer berechnet daraus den Volumendurchfluss.
Aus diesem Prinzip ergeben sich wichtige Voraussetzungen. Das Medium muss elektrisch leitfähig sein. Die Elektroden müssen vom Medium benetzt werden. Das Messrohr muss vollständig gefüllt sein, damit das Gerät einen stabilen, repräsentativen Durchfluss erfassen kann. Außerdem müssen Sensor, Messumformer, Erdung, Anschlusskabel und Parametrierung zusammenpassen.
Ein MID misst also nicht einfach jede Bewegung im Rohr. Reines Öl, viele Kohlenwasserstoffe, Gase, Dampf oder sehr schlecht leitfähige Flüssigkeiten sind für dieses Messprinzip nicht geeignet. Auch bei grundsätzlich geeigneten Medien können Probleme entstehen, wenn Luftblasen, Teilfüllung, Ablagerungen oder fehlender Potenzialausgleich das Messsignal stören.
Deshalb ist die wichtigste Regel bei der Fehlersuche: Eine Nullanzeige bedeutet nicht automatisch, dass kein Medium fließt und auch nicht automatisch, dass der Durchflussmesser defekt ist. Zuerst muss geprüft werden, ob die physikalischen und elektrischen Voraussetzungen für die MID-Messung erfüllt sind.
| Voraussetzung | Warum wichtig? | Typischer Fehler bei Nichtbeachtung |
|---|---|---|
| Vollständig gefülltes Rohr | Nur ein gefülltes Messrohr ermöglicht eine stabile Elektrodenbenetzung und ein repräsentatives Signal. | MID zeigt 0, springt oder meldet leeres Rohr. |
| Ausreichende Leitfähigkeit | Das Messprinzip benötigt ein elektrisch leitfähiges Medium. | Keine stabile Messung bei ungeeigneten oder zu schlecht leitfähigen Flüssigkeiten. |
| Elektrodenbenetzung | Die Elektroden müssen Kontakt zum Medium haben. | Teilfüllung, Luftpolster oder Beläge führen zu fehlerhaften Werten. |
| Erdung / Potenzialausgleich | Stabile Bezugspotenziale sind für kleine Messsignale wichtig. | Unruhige Werte, Nullanzeige oder Störungen durch Fremdpotenziale. |
| Korrekte Parametrierung | Sensor, Messumformer, Messbereich und Ausgänge müssen zueinander passen. | Messumformer misst, aber Anzeige, Ausgang oder SPS zeigen falsch oder 0. |
Fehlerbild klären: Nullanzeige, schwankender Wert oder Diagnosemeldung?
Bevor ein MID ausgebaut oder ein Messumformer getauscht wird, sollte das Fehlerbild genau beschrieben werden. Zeigt das Gerät dauerhaft 0 an? Schwankt der Wert stark? Gibt es eine Diagnosemeldung wie leeres Rohr, Elektrodenfehler, Sensorfehler oder Ausgangsfehler? Funktionieren Summenzähler und Anzeige, aber das Signal zur SPS bleibt aus?
Eine dauerhafte Nullanzeige kann durch echten Stillstand, leeres Rohr, nicht leitfähiges Medium, falsche Durchflussrichtung, falsch gesetzte Schleichmengenunterdrückung oder eine nicht passende Parametrierung entstehen. Ein stark schwankender Wert deutet eher auf Luftblasen, Teilfüllung, Pumpenpulsation, schlechte Erdung oder Störeinflüsse hin.
Wenn der Messumformer Diagnoseinformationen anzeigt, sollte diese Meldung ernst genommen werden. Moderne Geräte erkennen häufig leeres Rohr, Sensorunterbrechung, Spulenfehler, Elektrodenprobleme oder Kommunikationsfehler. Die Diagnose ersetzt zwar nicht die fachliche Bewertung, gibt aber wertvolle Hinweise darauf, ob der Fehler eher im Prozess, im Sensor, in der Verkabelung oder in der Parametrierung liegt.
Wichtig ist auch der Zeitpunkt des Fehlers. Trat die Nullanzeige nach einer Reinigung, einem Pumpenumbau, einem Sensortausch, einer Änderung am Messumformer oder nach längerer Stillstandszeit auf? Solche Informationen sind oft entscheidend. Nach Umbauten liegt die Ursache häufig in Einbaulage, Durchflussrichtung, Verdrahtung oder Parametrierung. Nach Stillstand können Ablagerungen, Luftpolster oder trockene Elektroden eine Rolle spielen.
Rohr vollständig gefüllt? Der häufigste Praxisfehler
Ein MID benötigt ein vollständig gefülltes Messrohr. Das klingt einfach, ist aber in der Praxis eine der häufigsten Ursachen für Nullanzeigen oder unplausible Werte. Besonders bei horizontalen Leitungen, fallenden Rohrstrecken, Saugleitungen, teilgefüllten Abwasserleitungen oder Anlagen mit intermittierendem Betrieb kann der Sensor teilweise leer laufen.
Wenn das Messrohr nur teilweise gefüllt ist, sind die Elektroden möglicherweise nicht vollständig benetzt. Je nach Einbaulage kann sich im oberen Bereich Luft sammeln, während unten Flüssigkeit fließt. Der Durchflussmesser befindet sich dann scheinbar in einer Rohrleitung mit Medium, tatsächlich aber nicht in einem stabil gefüllten Messzustand. Das Gerät kann dann 0 anzeigen, stark schwanken oder eine Leerrohrmeldung ausgeben.
Besonders kritisch sind Einbaustellen an Hochpunkten der Rohrleitung. Dort sammeln sich Luftblasen und Gaspolster. Auch direkt hinter Pumpen, Ventilen oder Bögen kann die Strömung gestört sein. In senkrechten Leitungen ist eine Strömungsrichtung von unten nach oben oft günstiger, weil das Messrohr dabei leichter vollständig gefüllt bleibt.
Bei der Fehlersuche sollte daher nicht nur gefragt werden, ob irgendwo Medium vorhanden ist, sondern ob der Messaufnehmer im Betrieb wirklich vollständig gefüllt ist. Sichtbare Rohrführung, Entlüftung, Pumpenbetrieb, Ventilstellung und Betriebszustände müssen gemeinsam betrachtet werden.
Mindestleitfähigkeit und Elektrodenbenetzung prüfen
Das magnetisch-induktive Messprinzip funktioniert nur mit elektrisch leitfähigen Flüssigkeiten. Wasser, Abwasser, viele wässrige Lösungen, Säuren, Laugen, Schlämme und zahlreiche Prozessmedien sind grundsätzlich geeignet. Nicht geeignet sind dagegen Gase, Dampf, Mineralöle, Kraftstoffe und viele organische Lösungsmittel, wenn ihre Leitfähigkeit zu gering ist.
Wenn ein Mediumwechsel stattgefunden hat, sollte die Leitfähigkeit unbedingt geprüft werden. Eine Anlage kann mit einem wässrigen Medium problemlos gemessen haben, nach Umstellung auf ein anderes Produkt aber keine stabile MID-Messung mehr liefern. Der Durchfluss ist dann real vorhanden, das Messprinzip bekommt jedoch kein ausreichend verwertbares Signal.
Auch die Elektrodenbenetzung ist wichtig. Selbst bei ausreichender Leitfähigkeit kann die Messung ausfallen, wenn Elektroden trocken, verschmutzt, isoliert oder mit Belägen überzogen sind. Ablagerungen, Fettfilme, Kristallisation, Beschichtungen oder Luftpolster können den Kontakt zwischen Medium und Elektrode verschlechtern.
Bei Medien mit Belagsbildung sollte geprüft werden, ob die Elektroden gereinigt werden müssen, ob die Einbaustelle ungünstig ist oder ob ein anderer Sensortyp beziehungsweise eine andere Werkstoffausführung besser geeignet ist. In manchen Anwendungen sind Reinigungszyklen, Spülmöglichkeiten oder eine andere Prozessführung notwendig, damit die Messung langfristig stabil bleibt.
| Medium / Zustand | Typische MID-Eignung | Praxisbewertung |
|---|---|---|
| Wasser und Abwasser | Meist gut geeignet | Rohrfüllung, Luftblasen, Erdung und Ablagerungen bleiben trotzdem relevant. |
| Wässrige Chemikalien, Säuren und Laugen | Oft geeignet, abhängig von Leitfähigkeit und Werkstoffen | Medienverträglichkeit von Auskleidung und Elektroden prüfen. |
| Schlämme und Suspensionen | Häufig geeignet, wenn leitfähig und homogen genug | Ablagerungen, Elektrodenbeläge und Einbauposition besonders beachten. |
| Öle, Kraftstoffe, viele Lösungsmittel | Meist nicht geeignet | Zu geringe Leitfähigkeit; anderes Messprinzip prüfen. |
| Gas oder Dampf | Nicht geeignet | MID misst keine gasförmigen Medien; Vortex, Coriolis, Differenzdruck oder andere Verfahren prüfen. |
Erdung, Potenzialausgleich und Störsignale
Ein MID verarbeitet sehr kleine Messsignale. Deshalb sind Erdung und Potenzialausgleich nicht nur formale Installationsdetails, sondern wichtige Voraussetzungen für eine stabile Messung. Der Sensor und das Medium benötigen ein definiertes Bezugspotenzial. Besonders bei Kunststoffleitungen, ausgekleideten Rohrleitungen oder isolierenden Rohrabschnitten muss geprüft werden, wie der Potenzialausgleich hergestellt wird.
Fehlt die Erdung oder ist der Potenzialausgleich schlecht ausgeführt, können Störspannungen das Messsignal beeinflussen. Das kann zu unruhigen Messwerten, Nullanzeige, Fehlermeldungen oder unplausiblen Sprüngen führen. Auch Pumpen, Frequenzumrichter, große Motoren oder benachbarte Leistungskabel können Störungen eintragen, wenn Leitungsführung und Schirmung ungünstig sind.
In metallischen Rohrleitungen ist der Potenzialausgleich oft einfacher herzustellen, sofern die Rohrverbindungen leitfähig und korrekt eingebunden sind. Bei Kunststoffleitungen oder beschichteten Rohren werden je nach Sensor und Herstellerangaben Erdungsringe, Erdungselektroden oder spezielle Erdungskonzepte verwendet. Die konkrete Ausführung muss immer nach den Herstellervorgaben erfolgen.
Bei der Fehlersuche sollte deshalb geprüft werden, ob Erdungsleitungen vorhanden, korrekt angeschlossen und mechanisch intakt sind. Korrodierte Verbindungen, lose Schrauben, lackierte Kontaktflächen oder nachträglich veränderte Rohrabschnitte können die Messung beeinflussen, auch wenn der Sensor selbst technisch in Ordnung ist.
Einbauposition, Durchflussrichtung und Luftblasen
Die Einbauposition entscheidet wesentlich darüber, ob ein MID stabile Werte liefert. Ein Messaufnehmer sollte so eingebaut werden, dass das Rohr im Betrieb vollständig gefüllt bleibt und Luftblasen nicht dauerhaft an den Elektroden vorbeiziehen oder dort stehen bleiben. Bei horizontaler Montage sollten die Elektroden typischerweise seitlich liegen, damit sie weder oben im Luftpolster noch unten im Sedimentbereich ungünstig positioniert sind.
Auch die Durchflussrichtung muss stimmen. Viele MID-Systeme können Vorwärts- und Rückwärtsdurchfluss erkennen oder entsprechend parametriert werden. Wenn der Sensor entgegen der erwarteten Durchflussrichtung eingebaut wurde oder der Messumformer nur eine Richtung auswertet, kann der angezeigte Wert 0 oder negativ sein beziehungsweise durch Ausgangsparameter unterdrückt werden.
Luftblasen sind eine weitere häufige Ursache. Sie können durch undichte Saugleitungen, Entgasung des Mediums, Pumpenbetrieb, starke Druckwechsel oder unzureichende Entlüftung entstehen. Kleine Luftanteile führen oft zu schwankenden Werten, größere Gaspolster können die Messung vollständig stören. Besonders bei Inbetriebnahme nach Entleerung muss die Leitung sorgfältig entlüftet werden.
Strömungsprofil und Einlaufstrecken können je nach Sensorbauart ebenfalls eine Rolle spielen. Direkt hinter Bögen, T-Stücken, Pumpen, Regelventilen oder Reduzierungen kann die Strömung ungleichmäßig sein. Ein MID ist zwar häufig toleranter als manche mechanischen Messprinzipien, dennoch sollte die Einbaustelle nicht ohne Blick auf die Rohrführung gewählt werden.
Parametrierung: Sensorprom, Messbereich, Schleichmengenunterdrückung und Ausgänge
Wenn Prozessbedingungen und Einbau grundsätzlich passen, rückt die Parametrierung in den Mittelpunkt. Bei MID-Systemen müssen Sensor und Messumformer zueinander passen. Sensorgröße, Kalibrierfaktor, Messbereich, Durchflussrichtung, Einheiten, Leerrohrüberwachung, Grenzwerte und Ausgangszuordnung müssen korrekt eingestellt sein.
Bei Siemens MAG-Systemen spielt SENSORPROM eine wichtige Rolle. Sensordaten können im Speicher abgelegt und vom Messumformer übernommen werden. Das erleichtert Inbetriebnahme und Austausch, ersetzt aber nicht die Prüfung der Gesamtkonfiguration. Gerade nach einem Messumformertausch oder Sensortausch sollte kontrolliert werden, ob die übernommenen Werte plausibel sind und zur tatsächlichen Einbausituation passen.
Eine häufig übersehene Einstellung ist die Schleichmengenunterdrückung. Sie verhindert, dass sehr kleine Durchflüsse, Rauschen oder Restbewegungen als echter Durchfluss angezeigt oder gezählt werden. Das ist sinnvoll, kann aber falsch eingestellt dazu führen, dass ein real vorhandener kleiner Durchfluss als 0 angezeigt wird. Besonders bei Dosierung, kleinen Rohrnennweiten, Leckagemengen oder Anfahrbetrieb ist dieser Parameter wichtig.
Auch die Ausgangsparameter können den Eindruck erzeugen, dass kein Durchfluss vorhanden ist. Der Messumformer kann lokal einen Wert anzeigen, während ein Stromausgang, Impulsausgang, Relais oder Bussignal nicht korrekt parametriert ist. Deshalb sollte immer unterschieden werden zwischen „der Messumformer misst nichts“ und „das übergeordnete System bekommt kein Signal“.
| Parameter / Funktion | Möglicher Fehler | Auswirkung |
|---|---|---|
| Sensorgröße / Kalibrierfaktor | Falsche Sensordaten oder falscher Sensortyp eingestellt | Durchflusswert ist falsch skaliert oder unplausibel. |
| Durchflussrichtung | Sensor entgegen der Parametrierung eingebaut | Wert wird negativ, 0 oder nicht wie erwartet ausgegeben. |
| Schleichmengenunterdrückung | Grenze zu hoch eingestellt | Kleine reale Durchflüsse werden als 0 angezeigt. |
| Leerrohrüberwachung | Falsch aktiviert, falsch eingestellt oder Prozess nicht vollständig gefüllt | Messung wird gesperrt oder Diagnosemeldung erscheint. |
| Ausgänge / Kommunikation | Stromausgang, Impulswertigkeit oder Busadresse falsch eingestellt | Lokale Anzeige stimmt, aber SPS oder Zähler zeigen keinen Durchfluss. |
Signalprüfung: Wenn der MID misst, aber die SPS nichts anzeigt
Ein wichtiger Unterschied in der Fehlersuche ist die Frage, wo der Durchfluss nicht angezeigt wird. Zeigt der Messumformer selbst 0 an? Oder zeigt der Messumformer einen plausiblen Wert, während SPS, Leitsystem, Datenlogger oder Zähler keinen Durchfluss darstellen? Im zweiten Fall liegt die Ursache häufig nicht im MID-Messprinzip, sondern in der Signalübertragung oder Skalierung.
Bei Stromausgängen muss der Ausgangsbereich zur SPS-Skalierung passen. Bei Impulsausgängen müssen Impulswertigkeit, Pulsbreite, Eingangstyp und Zählrichtung korrekt eingestellt sein. Bei Relaisfunktionen muss klar sein, ob das Relais als Grenzwert, Fehlerkontakt, Durchflussmeldung oder Dosierfunktion parametriert ist. Bei digitalen Schnittstellen kommen Adresse, Protokoll, Baudrate, Datenformat und Kommunikationslogik hinzu.
Wenn ein MID über ein 4–20-mA-Signal an eine SPS oder Anzeige angebunden ist, sollte die Stromschleife separat geprüft werden. Der UPS4E Stromschleifen-Kalibrator ist dafür ein passendes Werkzeug. Damit lassen sich mA-Signale messen und simulieren, Stromschleifen versorgen und Skalierungsfehler an SPS-Analogeingängen oder Anzeigen erkennen. So lässt sich klären, ob der Fehler im MID, in der Verdrahtung oder im Zielsystem liegt.
Bei Buskommunikation sollte zuerst die lokale Anzeige und Diagnose am Messumformer geprüft werden. Wenn dort ein plausibler Durchfluss vorhanden ist, aber keine Daten im Leitsystem ankommen, sind Kommunikationsparameter, Geräteadresse, Busverdrahtung, Abschlusswiderstände, Mapping und Auswerteeinheit die nächsten Prüfpunkte.
Praxisbeispiel: MID zeigt 0 m³/h nach Pumpenumbau
In einer Wasseranlage wird eine Pumpe ausgetauscht. Nach der Inbetriebnahme zeigt der magnetisch-induktive Durchflussmesser im Leitsystem 0 m³/h an, obwohl die Pumpe läuft und an anderer Stelle Bewegung im System erkennbar ist. Zunächst wird vermutet, dass der MID-Sensor defekt ist oder der Messumformer nicht mehr korrekt arbeitet.
Bei der Prüfung zeigt sich zunächst, dass der Messumformer keine eindeutige Gerätefehlermeldung ausgibt. Die lokale Anzeige schwankt kurzzeitig, fällt aber immer wieder auf 0 zurück. Die Schleichmengenunterdrückung ist nicht auffällig hoch eingestellt, und die SPS-Skalierung wurde nicht verändert. Damit rückt der Prozess selbst stärker in den Fokus.
Eine Kontrolle der Rohrführung zeigt, dass sich durch den Pumpenumbau die Betriebsbedingungen geändert haben. Der MID sitzt nun an einer Stelle, an der sich bei bestimmten Ventilstellungen Luft sammelt. Das Messrohr ist nach dem Anfahren nicht dauerhaft vollständig gefüllt. Die Elektroden werden zeitweise nicht sauber benetzt, und die Leerrohrüberwachung sperrt die Messung.
Nach Entlüftung der Leitung und Anpassung der Betriebsweise zeigt der MID wieder stabile Werte. Zusätzlich wird die Einbausituation bewertet, damit sich der Fehler bei künftigen Anfahrvorgängen nicht wiederholt. Der Sensor war nicht defekt. Die Ursache lag in Rohrfüllung, Luftpolstern und veränderten Prozessbedingungen nach dem Umbau.
Welche Messgeräte / Produkte eignen sich?
Für magnetisch-induktive Durchflussmessung bietet ICS Schneider Messtechnik die Kategorie Magnetisch Induktive Durchflussmesser / MID. Dort finden sich verschiedene MID-Lösungen für leitfähige Flüssigkeiten, Wasser, Abwasser, Prozessmedien und industrielle Anwendungen. Entscheidend für die Auswahl sind Medium, Leitfähigkeit, Nennweite, Auskleidung, Elektrodenwerkstoff, Einbausituation, Messbereich und gewünschte Kommunikation.
Die MAG5000 / MAG6000 Messumformer eignen sich für magnetisch-induktive Durchflussmessung mit Siemens SITRANS FM Sensoren. Sie sind besonders relevant, wenn bewährte MAG-Systeme mit Anzeige, Diagnose, Summenzählern, SENSORPROM und verschiedenen Ausgangs- beziehungsweise Kommunikationsoptionen eingesetzt werden sollen. Bei Fehlersuche und Austausch ist wichtig, Sensor- und Messumformerdaten sauber abzugleichen.
Der SITRANS FMT020 Messumformer ist besonders interessant, wenn neben Volumendurchfluss und Fließgeschwindigkeit auch elektrische Leitfähigkeit, moderne Diagnosefunktionen und Leerrohrüberwachung eine Rolle spielen. Gerade beim Fehlerbild „MID zeigt keinen Durchfluss“ können Diagnosefunktionen helfen, zwischen leerem Rohr, Prozessproblem und Geräteproblem zu unterscheiden.
Wenn der MID über ein analoges 4–20-mA-Signal in eine SPS, Anzeige oder einen Datenlogger eingebunden ist, sollte zusätzlich die elektrische Signalverarbeitung geprüft werden. Der UPS4E Stromschleifen-Kalibrator unterstützt die Fehlersuche an Stromschleifen, indem er mA-Signale misst, simuliert und die Skalierung des Zielsystems überprüfbar macht.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| Magnetisch Induktive Durchflussmesser / MID | Auswahl geeigneter MID-Systeme für leitfähige Flüssigkeiten | Wasser, Abwasser, Prozessmedien, Chemie, Industrie und Versorgungsanlagen |
| MAG5000 / MAG6000 Messumformer | Messumformer für Siemens SITRANS FM MAG-Systeme | SENSORPROM, Diagnose, Summenzähler, Anzeige, klassische MAG-Systeme und Austauschfälle |
| SITRANS FMT020 Messumformer | Moderner MID-Messumformer für Volumendurchfluss, Fließgeschwindigkeit und Leitfähigkeit | Leerrohrüberwachung, Geräteselbsttest, moderne Kommunikation und Inbetriebnahme |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | SPS-Skalierung, Analogausgang, Stromschleife, Inbetriebnahme und Fehlersuche |
Fazit: Erst Prozessbedingungen prüfen, dann Gerätetausch bewerten
Wenn ein MID keinen Durchfluss anzeigt, sollte nicht sofort von einem defekten Sensor oder Messumformer ausgegangen werden. Häufig liegen die Ursachen in der Anwendung selbst: Das Rohr ist nicht vollständig gefüllt, Luftblasen stören die Messung, das Medium ist nicht ausreichend leitfähig, Elektroden sind nicht benetzt, die Erdung fehlt oder Parameter wie Schleichmengenunterdrückung und Ausgangszuordnung sind nicht passend eingestellt.
Die wichtigste Empfehlung lautet: Fehlersuche immer vom Prozess zur Elektronik aufbauen. Zuerst Rohrfüllung, Medium, Leitfähigkeit, Einbaulage, Durchflussrichtung und Luft im System prüfen. Danach Erdung, Potenzialausgleich, Sensorkabel und Diagnosemeldungen bewerten. Erst anschließend sollten Parametrierung, Ausgänge, Kommunikation und SPS-Skalierung überprüft werden.
Moderne Messumformer wie MAG5000 / MAG6000 oder SITRANS FMT020 unterstützen die Diagnose mit Anzeige, Sensordaten, Leerrohrüberwachung, Selbsttest und Kommunikationsfunktionen. Trotzdem bleibt die fachliche Bewertung entscheidend: Ein MID kann nur dann zuverlässig messen, wenn Messprinzip, Prozessbedingungen und Parametrierung zusammenpassen.
FAQ: Häufige Fragen, wenn ein MID keinen Durchfluss zeigt
Warum zeigt mein MID keinen Durchfluss?
Häufige Ursachen sind ein nicht vollständig gefülltes Rohr, zu geringe Leitfähigkeit des Mediums, fehlende Elektrodenbenetzung, Luftblasen, falsche Durchflussrichtung, fehlende Erdung, falsche Parametrierung, aktivierte Leerrohrüberwachung oder eine zu hoch eingestellte Schleichmengenunterdrückung.
Kann ein MID 0 anzeigen, obwohl Medium fließt?
Ja. Wenn das Messrohr teilweise leer ist, Luftblasen an den Elektroden vorbeiziehen, das Medium nicht ausreichend leitfähig ist oder der Durchfluss unterhalb der Schleichmengenunterdrückung liegt, kann der MID trotz tatsächlicher Bewegung 0 anzeigen.
Warum muss das Rohr bei einem MID vollständig gefüllt sein?
Der MID benötigt eine stabile Benetzung der Elektroden und ein vollständig durchströmtes Messrohr. Bei Teilfüllung kann das elektrische Signal gestört oder nicht repräsentativ sein. Das führt zu Nullanzeige, schwankenden Werten oder Leerrohrmeldungen.
Welche Medien sind für MID geeignet?
Geeignet sind elektrisch leitfähige Flüssigkeiten, zum Beispiel Wasser, Abwasser, viele wässrige Lösungen, Säuren, Laugen, Schlämme und Suspensionen. Nicht geeignet sind Gase, Dampf, Öle, Kraftstoffe und viele schlecht leitfähige Lösungsmittel.
Was bedeutet Mindestleitfähigkeit beim MID?
Die Mindestleitfähigkeit beschreibt, wie leitfähig ein Medium mindestens sein muss, damit das magnetisch-induktive Messprinzip ein verwertbares Signal erzeugen kann. Der konkrete Grenzwert hängt vom Gerät, Sensor und Hersteller ab und muss im Datenblatt geprüft werden.
Welche Rolle spielen die Elektroden?
Die Elektroden nehmen das Messsignal aus dem leitfähigen Medium auf. Wenn sie nicht benetzt, verschmutzt, isoliert oder mit Belägen überzogen sind, kann das Signal gestört werden. Dadurch zeigt der MID falsche Werte, schwankende Werte oder keinen Durchfluss.
Warum ist Erdung beim MID so wichtig?
Der MID misst kleine elektrische Signale. Ohne stabilen Potenzialausgleich können Störspannungen, Fremdpotenziale oder EMV-Einflüsse die Messung verfälschen. Besonders bei Kunststoffleitungen oder ausgekleideten Rohren muss das Erdungskonzept sorgfältig umgesetzt werden.
Was ist eine Leerrohrüberwachung?
Die Leerrohrüberwachung erkennt, ob das Messrohr nicht ausreichend mit Medium gefüllt ist. Je nach Gerät kann die Messung dann gesperrt oder eine Diagnosemeldung ausgegeben werden. Das verhindert, dass unplausible Teilfüllungswerte als echter Durchfluss interpretiert werden.
Warum zeigt der MID nach dem Anfahren keinen Durchfluss?
Nach dem Anfahren können Luftpolster, nicht vollständig gefüllte Leitungen, geschlossene Ventile, falsche Pumpenrichtung oder ungünstige Betriebszustände auftreten. Erst wenn die Leitung vollständig gefüllt und entlüftet ist, kann der MID stabil messen.
Was ist Schleichmengenunterdrückung?
Die Schleichmengenunterdrückung blendet sehr kleine Durchflüsse oder Signalrauschen aus. Sie ist nützlich, kann aber falsch eingestellt dazu führen, dass kleine reale Durchflüsse als 0 angezeigt werden. Deshalb sollte der Parameter zur Anwendung passen.
Kann die Durchflussrichtung die Anzeige beeinflussen?
Ja. Wenn der Sensor entgegen der erwarteten Richtung eingebaut ist oder die Auswertung nur eine Durchflussrichtung berücksichtigt, kann der Wert negativ, 0 oder nicht wie erwartet ausgegeben werden. Durchflussrichtung und Parametrierung sollten deshalb geprüft werden.
Warum zeigt die lokale Anzeige Durchfluss, aber die SPS zeigt 0?
Dann misst der MID wahrscheinlich grundsätzlich, aber die Signalweitergabe stimmt nicht. Ursachen können falsche Ausgangsparametrierung, falsche SPS-Skalierung, Verdrahtungsfehler, falsche Impulswertigkeit, Kommunikationsprobleme oder ein nicht korrekt zugeordneter Analogeingang sein.
Wie prüft man den 4–20-mA-Ausgang eines MID?
Der Stromausgang kann mit einem Stromschleifenkalibrator oder geeigneten Messgerät geprüft werden. Dabei wird der mA-Wert mit der lokalen Anzeige verglichen. Zusätzlich können definierte mA-Werte simuliert werden, um die SPS-Skalierung unabhängig vom MID zu prüfen.
Kann ein MID durch Luftblasen falsche Werte anzeigen?
Ja. Luftblasen stören die elektrische Signalaufnahme und die Strömung im Messrohr. Kleine Luftanteile führen oft zu schwankenden Werten, größere Luftpolster können zu Nullanzeige oder Leerrohrmeldungen führen.
Was sollte nach einem Sensor- oder Messumformertausch geprüft werden?
Nach einem Austausch sollten Sensordaten, Kalibrierfaktor, Nennweite, Durchflussrichtung, Messbereich, Einheiten, Leerrohrüberwachung, Ausgangsparameter und Kommunikation geprüft werden. Bei Systemen mit SENSORPROM sollte kontrolliert werden, ob die übernommenen Daten plausibel zur Anlage passen.
Wann sollte der MID ausgebaut oder ersetzt werden?
Ein Ausbau oder Austausch sollte erst erwogen werden, wenn Prozessbedingungen, Rohrfüllung, Leitfähigkeit, Erdung, Elektrodenzustand, Verkabelung, Diagnosemeldungen und Parametrierung geprüft wurden. Erst wenn diese Punkte keine Ursache zeigen, ist ein Gerätefehler wahrscheinlicher.
