Ein MINIMESS-Testpunkt sitzt jahrelang an einem Hydraulikaggregat, einer Baumaschine oder einer außenliegenden Prüfstrecke. Er wird selten benutzt, soll im Servicefall aber sofort eine saubere und sichere Druckmessung ermöglichen. Dazwischen wirken Regen, Kondenswasser, Streusalz, Staub und Temperaturschwankungen auf die Messkupplung. Gerade die längeren Zeiträume ohne Betätigung machen diese Belastung tückisch: Unter der Schutzkappe können sich Feuchtigkeit und Schmutz halten, obwohl die übrige Hydraulikanlage unauffällig arbeitet.
Das Problem ist nicht allein äußerer Rost. Ein verschmutzter Kupplungskopf kann beim Anschließen die Dicht- und Ventilzone beschädigen oder Partikel in den Messpfad eintragen. Korrosion am Einschraubanschluss gefährdet die dauerhafte Dichtheit, während ein gealterter Mikrobohrschlauch die nächste Messung mechanisch unsicher machen kann. Auch ein plausibler Messwert sagt für sich genommen nichts über den Zustand der Verbindung aus.
Dieser Fachbeitrag zeigt, wie sich MINIMESS-Testpunkte für Außenanlagen auswählen, einbauen, vor Feuchtigkeit schützen und im Service überprüfen lassen. Im Mittelpunkt stehen das Zusammenspiel von Werkstoff, Schutzkappe, Rückschlagventil, Dichtungen und Prüfschlauch sowie die Grenzen des Kuppelns unter Druck. Druck- und Temperaturangaben gelten dabei nie pauschal für die gesamte MINIMESS-Produktfamilie, sondern nur für die jeweils nachgewiesene Ausführung.
Inhaltsverzeichnis
- Was ein MINIMESS-Testpunkt im Außenbereich leisten muss
- Kupplungsprinzip und Druckabdichtung verstehen
- Die drei wesentlichen Schadenspfade unterscheiden
- Korrosion durch Wasser, Salz und beschädigte Oberflächen
- Beschichteter Stahl oder Edelstahl: richtig auswählen
- Welche Aufgabe die Staubschutzkappe tatsächlich erfüllt
- Kondenswasser und Feuchtigkeit unter der Kappe beherrschen
- Den Einbauort wetter- und servicegerecht gestalten
- Kupplungsreihe und Gegenanschluss korrekt zuordnen
- Einschraubgewinde und Prozessabdichtung prüfen
- Dichtungsmaterial an Medium und Temperatur anpassen
- Betriebsdruck und Druckspitzen der Gesamtkette bewerten
- Frost, Wärmeeinfluss und Temperaturwechsel berücksichtigen
- Mikrobohrschläuche im Außenbereich richtig auslegen
- Schlauchverhalten und Aussagekraft des Messwerts trennen
- Die Messstelle vor jedem Ankuppeln kontrollieren
- Unter Druck kuppeln und sicher wieder trennen
- Typische Schäden und Messprobleme diagnostizieren
- Inspektion, Austausch und Dokumentation organisieren
- Neue und bestehende Außenmessstellen gezielt verbessern
- Passende MINIMESS-Produkte von ICS Schneider
- Fazit: Sauberkeit, Werkstoff und Druckgrenze gemeinsam beherrschen
- Häufige Fragen zu MINIMESS-Testpunkten im Außenbereich
1. Was ein MINIMESS-Testpunkt im Außenbereich leisten muss
Ein fest eingebauter Prüfpunkt muss während des normalen Anlagenbetriebs geschlossen bleiben und bei Bedarf einen definierten Zugang zum Fluidkreis bieten. Im Außenbereich kommt hinzu, dass dieser Zugang nach langer Nichtbenutzung noch mechanisch bedienbar, sauber und dicht sein muss. Eine Kupplung kann im Neuzustand drucktechnisch geeignet sein und dennoch für einen ungeschützten, salzbelasteten Einbauort die falsche Werkstoff- oder Kappenausführung besitzen.
Die Anforderungen hängen deshalb nicht nur vom maximalen Hydraulikdruck ab. Entscheidend sind außerdem Niederschlag, mögliche Salz- oder Chemikalienbelastung, die Umgebungstemperatur, die Häufigkeit des Ankuppelns und die Zugänglichkeit für die Reinigung. Ein Testpunkt am trockenen Hydraulikblock unter einer Motorabdeckung ist anders zu bewerten als einer außen am Fahrgestell im Spritzwasserbereich.
Für die Auslegung sollten zwei Betriebszustände ausdrücklich getrennt werden: die überwiegende Zeit mit geschlossener Schutzkappe und die kurze Messphase mit angeschlossenem Schlauch. Der dauerhaft montierte Testpunkt ist nicht dasselbe Bauteil wie die temporär angeschlossene Messleitung. Für beide gelten eigene Material- und Druckgrenzen.
2. Kupplungsprinzip und Druckabdichtung verstehen
Ein klassischer MINIMESS-Testpunkt ist ein mechanisch entsperrbares Rückschlagventil. Ohne passende Gegenkupplung sperrt seine innere Ventil- und Dichtanordnung den Prozesszugang. Beim bestimmungsgemäßen Aufschrauben einer kompatiblen Anschlussarmatur wird das Ventil mechanisch geöffnet und der Messweg zum Schlauch oder Messgerät hergestellt. Die konstruktiv vorgesehenen Dichtstellen sorgen dabei für die Abdichtung.
Die Schutzkappe ist funktional davon zu unterscheiden. Sie schützt die äußere Kupplungsseite vor Verunreinigung und Beschädigung. Bei bestimmten Ausführungen kann sie ergänzende Sicherungs- oder Dichtfunktionen haben. Sie ersetzt jedoch nicht die ordnungsgemäß funktionierende interne Absperrung des Testpunkts. Zeigt die Kupplung nach dem Abkuppeln wiederholt Prozessmedium an der Ventilöffnung, darf die Kappe nicht als Reparatur für den Defekt betrachtet werden.
Beim Anschließen müssen das Kupplungsgewinde, der Öffnungsweg, die Dichtgeometrie und die Gegenarmatur zusammenpassen. Eine Verbindung, die sich einige Gewindegänge weit aufschrauben lässt, ist deshalb noch nicht zwingend kompatibel. Gerade ein durch Korrosion schwergängiger Anschluss darf nicht mit erhöhter Kraft „passend“ gemacht werden.
3. Die drei wesentlichen Schadenspfade unterscheiden
Äußere Korrosion greift zunächst frei liegende Oberflächen, Gewinde, Schlüsselweiten und Kappenbefestigungen an. Mit fortschreitender Schädigung kann die Bedienbarkeit sinken; beschädigte Dichtflächen oder Anschlussbereiche können schließlich die Funktion beeinträchtigen. Sichtbare Verfärbung bedeutet allerdings nicht automatisch einen inneren Druckverlust. Entscheidend sind Ort und Ausmaß des Angriffs.
Verschmutzung und Feuchtigkeit in der Kupplungszone gefährden vor allem den nächsten Anschlussvorgang. Feiner Sand, Späne und angetrocknete Ablagerungen können zwischen die Dichtpartner gelangen. Feuchte Partikel haften zudem leichter an engen Konturen. Wird die Gegenkupplung angesetzt, kann daraus eine Undichtigkeit oder ein beschädigter Dichtbereich entstehen.
Schäden an Schlauch und Gegenarmatur zeigen sich oft erst während einer Prüfung. Abrieb, Knickstellen, Korrosion an Anschlussarmaturen oder gealterte Schlauchwerkstoffe sind eigenständige Risiken. Ein intakter Testpunkt rechtfertigt nicht die Verwendung einer unbekannten oder sichtbar vorgeschädigten Schlauchleitung. Die drei Schadenspfade werden deshalb bei der Inspektion getrennt erfasst.
4. Korrosion durch Wasser, Salz und beschädigte Oberflächen
Wasser allein führt nicht unter allen Bedingungen zur gleichen Beanspruchung. Kritisch sind vor allem längere Feuchtezeiten, salzhaltige Ablagerungen und wiederholte Wechsel zwischen Nass- und Trockenphasen. Sprühnebel, Streusalz, Meerwasser oder Reinigungschemikalien verändern die elektrochemischen Bedingungen an der Oberfläche. In Gewindegängen, unter einer schlecht entwässerten Kappe oder an Kontaktstellen verschiedener Bauteile kann Feuchtigkeit lange verbleiben.
Beschichtete Oberflächen verdienen besondere Aufmerksamkeit an Werkzeugansatzflächen und Kanten. Dort entstehen Schäden durch wiederholtes Ansetzen von Schlüsseln, Scheuern an Halterungen oder mechanische Stöße. Beginnt Korrosion an einer solchen Stelle, sollte nicht allein der sichtbare Rost entfernt werden. Zu prüfen ist, ob Gewinde, Dichtstelle und tragender Querschnitt noch dem zulässigen Zustand entsprechen.
Die im Datenblatt dokumentierte Beständigkeit einer Beschichtung im Salzsprühnebelversuch beschreibt eine Laborprüfung unter festgelegten Bedingungen. Sie ist keine garantierte Lebensdauer im realen Außenbetrieb. Ein Testpunkt kann im Wechsel aus Streusalz, Schlamm, Frost und Bewegung anders beansprucht werden als im Prüfschrank. Deshalb ersetzt ein Korrosionskennwert weder eine geeignete Konstruktion noch die regelmäßige Zustandskontrolle.
5. Beschichteter Stahl oder Edelstahl: richtig auswählen
Hydrotechnik beschreibt für MINIMESS-Bauteile aus Automatenstahl eine Zink-Nickel-Beschichtung als Korrosionsschutz. Für viele übliche Hydraulikanwendungen ist das eine geeignete Ausgangsbasis. Im dauerhaft salzbelasteten Außenbereich oder bei aggressiven Reinigungsmedien sollte jedoch geprüft werden, ob die Umgebungsbedingungen eine Edelstahl- oder spezielle Offshore-Ausführung erforderlich machen.
Für die MINIMESS-Reihe 1620 sind in Herstellerunterlagen unter anderem Ausführungen aus Edelstahl 1.4571 aufgeführt. Edelstahl ist aber nicht unabhängig von Umweltbedingungen korrosionsfrei. Gerade chloridhaltiges Wasser und abgeschirmte Spalte können auch bei geeigneten Edelstählen kritisch werden. Entscheidend sind der konkrete Werkstoff, die Kontaktpartner, die Oberflächenbeschaffenheit und die vollständige Ausführung einschließlich Kappe und Sicherungselementen.
Ein einzelner Edelstahl-Testpunkt kann das Problem zudem nur teilweise lösen, wenn sein Einschraubblock, ein Adapter oder ein angrenzender Halter aus einem anderen Werkstoff besteht. Bei leitendem Kontakt unterschiedlicher Metalle und gleichzeitig vorhandener Feuchtigkeit kann Kontaktkorrosion eine Rolle spielen. Die Werkstoffauswahl muss deshalb den gesamten Einbauverbund betrachten. Für direkte Seewasserexposition führt Hydrotechnik eigene entsprechend ausgelegte Sonderlösungen.
6. Welche Aufgabe die Staubschutzkappe tatsächlich erfüllt
Eine passend ausgeführte Schutzkappe hält die empfindliche Anschlusszone im Nichtgebrauch weitgehend von Staub, Spritzschmutz und unbeabsichtigtem mechanischem Kontakt fern. Für MINIMESS-Testpunkte gibt es produktabhängig Metall- und Kunststoffkappen. Die Kappe wird nach der Messung wieder korrekt montiert; ihre Gewindepassung und die gegebenenfalls vorhandene Sicherung gegen Lösen sind Bestandteil der Auswahl.
Bei Ausführungen mit metallischer Kappe kann ein O-Ring beispielsweise als Vibrationssicherung vorgesehen sein. Daraus darf nicht ohne Herstellerangabe eine definierte Wasser- oder Druckdichtheit der gesamten Kappenverbindung abgeleitet werden. Eine Schutzkappe ist auch nicht automatisch eine klassifizierte elektrische IP-Schutzabdeckung. Der reale Feuchteschutz hängt von Geometrie, Dichtung, Zustand und Einbauorientierung ab.
Eine fehlende, beschädigte oder nicht vollständig montierte Kappe ist deshalb ein Wartungsbefund. Eine unpassende Ersatzkappe kann das Gewinde beschädigen oder den Kupplungskopf trotz scheinbarer Abdeckung nicht ausreichend schützen. Unter Vibrationen oder bei häufiger Demontage sollte auch die Sicherungskette beziehungsweise die vorgesehene Kappenbefestigung geprüft werden. Die Schutzkappe darf keine zusätzliche Last auf den Testpunkt übertragen.
7. Kondenswasser und Feuchtigkeit unter der Kappe beherrschen
Feuchtigkeit am Prüfpunkt stammt nicht nur von direktem Regen. Nach kalten Nächten können sich bei wärmerer, feuchter Umgebung Tauwasser und Kondensat bilden. Auch Reinigungsvorgänge oder mitgetragener Schmutz bringen Wasser in die Umgebung des Kupplungskopfs. Wird eine noch nasse Verbindung abgedeckt, kann die Feuchtigkeit in kleinen Spalten länger verbleiben.
Vor dem Ankuppeln ist deshalb zu prüfen, ob die Zone unter der Schutzkappe trocken und sauber ist. Sichtbares Wasser und lose Ablagerungen werden mit einer für Werkstoffe und Medium geeigneten Methode entfernt, ohne Schmutz in das Ventil zu drücken. Dichtflächen dürfen nicht mit harten Werkzeugen freigekratzt werden. Reinigungs- und Konservierungsmittel dürfen nur verwendet werden, wenn sie für den konkreten Testpunkt und die vorhandenen Elastomere freigegeben beziehungsweise nachweislich verträglich sind.
Die Abhilfe besteht nicht darin, jede Kupplung mit einer beliebigen zusätzlichen Hülle vollständig einzuschließen. Eine Hülle ohne ausreichenden Wasserablauf kann Feuchte sogar halten. Sinnvoll sind ein geschützter Einbauort, passende Abdeckung und eine Konstruktion, die Wasser nicht auf den Kupplungskopf leitet. Wenn die Messstelle regelmäßig nass bleibt, ist die Ursache am Einbauort zu beseitigen und nicht nur der Reinigungsaufwand zu erhöhen.
8. Den Einbauort wetter- und servicegerecht gestalten
Ein guter Einbauort liegt möglichst außerhalb direkter Spritzwasser- und Schmutzstrahlen, bleibt für Reinigung und Messanschluss erreichbar und vermeidet unbeabsichtigten Kontakt mit beweglichen Maschinenteilen. Die Schutzkappe benötigt genug Platz zum vollständigen Abschrauben. Auch eine angeschlossene Gegenkupplung darf nicht gegen Gehäuse, Rohre oder scharfe Kanten gedrückt werden.
Wo möglich, lässt sich ein Prüfpunkt durch eine geeignete Halterung oder Einhausung vor direktem Niederschlag schützen. Dabei sind Entwässerung, Belüftung und die Möglichkeit einer sicheren Sichtprüfung mitzudenken. Ein tief liegender Stutzen, der Wasser und Schmutz sammelt, kann trotz hochwertigem Werkstoff ungünstiger sein als ein etwas exponierter, aber gut entwässernder Anschluss.
Nachträgliche Schutzmaßnahmen dürfen die drucktragende Montage nicht beeinträchtigen. Schutzbleche dürfen beispielsweise nicht als Auflager für den temporären Messschlauch dienen. Wird ein Prüfpunkt an eine besser zugängliche Position verlegt, müssen Druckstufe, Adapter, Rohrleitungsabstützung und gegebenenfalls das veränderte dynamische Messverhalten erneut bewertet werden.
9. Kupplungsreihe und Gegenanschluss korrekt zuordnen
Unter der Bezeichnung MINIMESS werden mehrere Kupplungsreihen geführt. Die Anschlussseite des Prüfschlauchs muss genau zu der am Hydraulikblock vorhandenen Reihe passen. Das ist bei älteren Maschinen besonders wichtig, weil ein Prozessgewinde am Einschraubende leicht mit dem Kupplungsgewinde verwechselt wird. Das Einschraubgewinde M12 × 1,5 eines Testpunkts belegt beispielsweise nicht, dass seine Kupplungsseite zur Reihe 1215 gehört.
| Reihe | Kupplungsseite | Nennweite | Max. Betriebsdruck der Reihe | Wichtiger Auswahlhinweis |
|---|---|---|---|---|
| 1620 | M16 × 2 | DN2 | bis 630 bar | Gegenkupplung ausdrücklich für 1620 auswählen |
| 1615 | M16 × 1,5 | DN2 | bis 630 bar | Nicht mit M16 × 2 verwechseln |
| 1215 | kleines reihenspezifisches Kupplungsgewinde | DN2 | bis 630 bar | Kupplungs- und Einschraubseite getrennt identifizieren |
| 1604 | größeres reihenspezifisches Kupplungssystem | DN4 | bis 400 bar | Größere Nennweite bedeutet nicht höhere Druckfreigabe |
Die Werte bezeichnen maximal mögliche Serienangaben, keine Freigabe für jede Bestellvariante. Einschraubgewinde, Abdichtform, Werkstoff, Dichtung und Temperatur können den zulässigen Druck reduzieren. Eine Übersicht zur Identifikation findet sich im ergänzenden ICS-Fachbeitrag MINIMESS-Baureihe auswählen: 1215, 1615, 1620 oder 1604 richtig zuordnen.
10. Einschraubgewinde und Prozessabdichtung prüfen
Die prozessseitige Abdichtung ist von der äußeren Schlauchkupplung unabhängig. MINIMESS-Testpunkte können je nach Artikel mit Dichtkante, Profildichtring, O-Ring oder dafür vorgesehener Gewindeabdichtung eingebaut werden. Ein zylindrisches Gewinde dichtet nicht automatisch in seinen Gewindegängen. Das richtige Einschraubloch und die zugehörige Dichtgeometrie sind für die konkrete Ausführung einzuhalten.
Vor allem bei einer Nachrüstung in einem bestehenden Hydraulikblock müssen Gewindetiefe, Senkung, Dichtfläche und Einschraublänge stimmen. Auch das Montagedrehmoment ergibt sich aus der Kombination von Anschlussform und Einbausituation. Blindes Nachziehen eines korrodierten Testpunkts kann Dichtflächen beschädigen oder den Block überlasten. Die Herstellervorgaben für die gewählte Anschlussform sind maßgeblich.
Zeigt sich Feuchtigkeit oder Öl am Einschraubgewinde, ist zunächst zu unterscheiden, ob es aus dem Prozess austritt oder von außen eingetragen wurde. Eine Demontage oder ein Austausch der drucktragenden Verbindung erfolgt ausschließlich nach dem erforderlichen Freischalten, Absichern und vollständigen Druckentlasten der betroffenen Anlage. Die Möglichkeit des Kuppelns unter Druck betrifft nicht das Lösen der prozessseitigen Verschraubung.
11. Dichtungsmaterial an Medium und Temperatur anpassen
Für die MINIMESS-Reihe 1620 nennt der Hersteller unter anderem NBR-, FKM- und in entsprechenden Ausführungen weitere Dichtvarianten. Die Dichtung muss sowohl mit dem Prozessmedium als auch mit dessen Betriebstemperatur verträglich sein. Eine Dichtung, die für Mineralöl-Hydraulik geeignet ist, darf nicht ohne Prüfung für jede schwer entflammbare, biologisch abbaubare oder wasserhaltige Flüssigkeit freigegeben werden.
Im herangezogenen Datenblatt der Reihe 1620 werden für NBR beispielsweise -25 … +100 °C und für FKM -20 … +200 °C angegeben. Bei einer Kunststoffkappe kann die zulässige obere Temperatur unabhängig von der FKM-Ausführung auf +100 °C begrenzt sein. Solche Werte gelten nur für die betreffenden Varianten und sagen noch nichts über den angeschlossenen Schlauch oder das Messgerät aus.
Im Außenbereich muss auch eine Kombination aus niedriger Umgebungstemperatur und wärmerem Prozessmedium bedacht werden. Ein kalter, lange unbenutzter Anschluss kann beim Service andere Elastomereigenschaften aufweisen als nach dem Erwärmen. Zudem können Reinigungschemikalien die äußere Zone belasten, auch wenn sie nicht zum Prozessmedium gehören. Für einen Austausch sind ausschließlich passende, freigegebene Dicht- und Ersatzteile einzusetzen.
12. Betriebsdruck und Druckspitzen der Gesamtkette bewerten
Der maximal zulässige Druck der Messanordnung ist durch das schwächste dafür relevante Bauteil begrenzt. Dazu gehören Testpunkt, Gegenkupplung, Schlauchleitung, Adapter und Messgerät. Ein Testpunkt mit einer zulässigen Druckstufe bis 630 bar macht eine angeschlossene Schlauchleitung mit geringerer Freigabe nicht ebenfalls zu einem 630-bar-System.
Außerdem unterscheidet der Hersteller bei MINIMESS-Mikrobohrschläuchen zwischen maximalem Druck für Messaufgaben und dem niedrigeren zulässigen Druck in dynamischen Anwendungen. Bei einer pulsierenden Messstelle ist diese Unterscheidung entscheidend. Für die Auslegung zählen nicht nur der ruhige Anlagenwert, sondern auch Druckspitzen, Pulsationen, Temperatur und die vorgesehene Betriebsdauer der temporären Verbindung.
Der Berstdruck eines Bauteils ist keine zulässige Betriebsdruckangabe. Ebenso wenig lässt sich eine Freigabe aus der Druckskala des angeschlossenen Manometers ableiten. Wo die geplante Messung die Belastungsgrenzen überschreitet, sind ein geeigneter Messaufbau beziehungsweise eine andere Druckstufe zu wählen. Eine bestehende Kupplung darf nicht allein wegen ihrer äußerlich guten Korrosionsbeständigkeit als drucktechnisch geeignet gelten.
13. Frost, Wärmeeinfluss und Temperaturwechsel berücksichtigen
Außenanlagen können im Winter deutlich unter den Temperaturbereich einer üblichen Schlauchleitung fallen. Für die standardmäßig beschriebenen MINIMESS-DN2- und DN4-Mikrobohrschläuche nennt das Herstellerdatenblatt einen Betriebstemperaturbereich von -20 … +100 °C. Eine geeignete Tieftemperaturausführung muss gesondert ausgewählt werden, wenn tiefere Temperaturen auftreten. Die Grenzen des Testpunkts können davon abweichen.
Bei Frost ist neben der Werkstoff- und Dichtungsbeständigkeit zu beachten, ob Wasser von außen in bewegungsrelevanten Spalten gefrieren kann. Eis oder gefrorene Schmutzreste können eine Schutzkappe blockieren. Ein solcher Anschluss darf nicht durch gewaltsames Drehen oder Schläge geöffnet werden. Auch ein am kalten Schlauch verringerter Bewegungsspielraum ist beim Service zu berücksichtigen.
Im Sommer können dunkle Gehäuse, nahe Motor- und Abgasleitungen oder intensive Sonneneinstrahlung hohe Oberflächentemperaturen verursachen. Zu prüfen sind deshalb sowohl Mediums- als auch Umgebungstemperatur und die jeweils schwächste Komponente. Temperaturwechsel fördern darüber hinaus Kondensations- und Trocknungszyklen; daraus ergibt sich die Notwendigkeit, Schutzkappe und Kupplungszone regelmäßig auf eingeschlossene Feuchte zu kontrollieren.
14. Mikrobohrschläuche im Außenbereich richtig auslegen
Ein MINIMESS-Mikrobohrschlauch verbindet die schwer zugängliche Messstelle mit Manometer, Drucksensor oder mobilem Messgerät. Seine kleine Nennweite begrenzt das benötigte Fluidvolumen und erleichtert die Führung durch enge Maschinenbereiche. Gleichzeitig sind Biegeradius, Druckbelastung, Anschlussarmaturen und der Zustand des Mantels zu berücksichtigen. Die Schlauchlänge sollte zur Messaufgabe passen und ausreichend Reserve für eine spannungsfreie Verlegung bieten.
Das Hydrotechnik-Datenblatt unterscheidet bei den folgenden Standardausführungen ausdrücklich zwischen Messaufgaben und dynamischen Anwendungen. Die aufgeführten Betriebsdruckwerte gelten nur unter den angegebenen Bedingungen und ersetzen nicht die Freigabe der vollständigen konfektionierten Schlauchleitung.
| Schlauchausführung | Max. Druck für Messaufgaben | Max. Druck für dynamische Anwendungen | Kleinster Biegeradius |
|---|---|---|---|
| DN2-400 | 400 bar | 300 bar | 20 mm |
| DN2-630 | 630 bar | 500 bar | 20 mm |
| DN4-315 | 315 bar | 240 bar | 40 mm |
| DN4-450 | 450 bar | 340 bar | 40 mm |
Ein praktischer Vergleich verdeutlicht die Bedeutung: An einer dauerhaft pulsierenden Messstelle mit 350 bar reicht die dynamische Freigabe eines DN2-400-Schlauchs von 300 bar nicht aus, auch wenn seine Angabe für Messaufgaben 400 bar beträgt. Die DN2-630-Ausführung bietet laut Datenblatt einen höheren dynamischen Druckwert; sie wäre dennoch nur dann geeignet, wenn auch Gegenarmaturen, Testpunkt, Messgerät, Temperatur und der weitere Lastfall passend nachgewiesen sind.
Schläuche dürfen im Betrieb nicht durch Zug, Verdrehung oder Stauchung beansprucht werden. Scheuerstellen, Quetschungen und enge Biegungen im Bereich der Armaturen sind zu vermeiden. Schutzfedern und Scheuerschutz können sinnvoll sein, wenn sie zur Leitung passen und den erforderlichen Mindestbiegeradius nicht beeinträchtigen. Hydrotechnik untersagt das Überlackieren seiner beschriebenen Schlauchleitungen; ein nachträglich aufgebrachter Farb- oder Korrosionsanstrich ist daher keine geeignete Standardmaßnahme.
15. Schlauchverhalten und Aussagekraft des Messwerts trennen
Bei einer statischen Druckmessung kann ein ausreichend dichter, vollständig mit geeignetem Fluid gefüllter Schlauch nach dem Druckausgleich einen zuverlässigen Messwert übertragen. Für schnelle Druckspitzen und pulsierende Verläufe gelten zusätzliche Bedingungen. Schlauchvolumen, Länge, Nennweite, Elastizität und eingeschlossene Gasblasen können die zeitliche Übertragung beeinflussen. Die Darstellung einer Druckspitze am angeschlossenen Sensor ist deshalb nicht automatisch identisch mit ihrem Verlauf direkt am Prozessanschluss.
Ein langer, dünner Schlauch kann die Übertragung dynamischer Anteile verändern; ein Luftpolster kann das Verhalten zusätzlich verstärken. Das ist nicht mit einer allgemeinen Korrektur durch bloßes Kürzen gleichzusetzen, denn auch Sensorbandbreite, Medium und die konkrete Geometrie der gesamten Messleitung spielen eine Rolle. Für transiente Messaufgaben muss der Übertragungsweg als Teil des Messsystems beurteilt werden.
Im Außenbereich können außerdem Temperaturschwankungen die Viskosität des Fluids und das Verhalten der Leitung verändern. Wenn ein Messwert nach dem Anschluss nur langsam ansteigt oder nachläuft, sind daher zunächst Dichtheit, Ventilöffnung, eingeschlossene Luft und Schlauchführung zu prüfen. Eine fehlerhafte oder verschmutzte Gegenkupplung kann den Durchgang einschränken, obwohl das Messgerät selbst ordnungsgemäß funktioniert.
Die Bewertung zeitabhängiger Druckspitzen wird im ICS-Beitrag MINIMESS-Prüfschlauch sicher verwenden: Druckstufe, Alterung und Schlauchschlag beachten durch Aspekte des sicheren Schlaucheinsatzes ergänzt.
16. Die Messstelle vor jedem Ankuppeln kontrollieren
Eine wiederkehrende Serviceprüfung beginnt mit der Identifikation der Messstelle und der Freigabe des beabsichtigten Prüfverfahrens. Der benötigte Messbereich, die mögliche Druckbelastung, das Medium und die passende Gegenkupplung müssen feststehen, bevor die Schutzkappe entfernt wird. Der Zustand des Prozessanschlusses ist von außen auf Ölspuren, Rost, Beschädigungen oder unzulässige Beweglichkeit zu kontrollieren.
- Messstelle zuordnen: Kennzeichnung, MINIMESS-Reihe, Druckbereich und Messzweck anhand der Anlagendokumentation prüfen.
- Schutzkappe beurteilen: Sichtkontrolle auf Schäden, Korrosion und sichere Befestigung. Die Kappe nur nach dem vorgesehenen Verfahren lösen.
- Anschlusszone prüfen: Wasser, Staub, Späne, Dichtflächenschäden und auffällige Prozessmediumspuren erkennen und vor dem Kuppeln bewerten.
- Geeignet reinigen: Nur verträgliche Hilfsmittel einsetzen, Schmutz nicht in die Ventilöffnung drücken und keine Dichtfläche beschädigen.
- Messleitung kontrollieren: Druckstufe, Temperaturbereich, Armaturen, Alter, Scheuerstellen, Biegeradius und gegebenenfalls Restdruck berücksichtigen.
- Erst danach kuppeln: Die freigegebene Gegenkupplung ohne Verkanten nach Herstellervorgabe montieren und den Messaufbau auf Dichtheit und ordnungsgemäße Anzeige prüfen.
Ein Testpunkt mit unklarer Dichtheit, festgerosteter Kappe oder deutlich beschädigter Kupplungsgeometrie darf nicht durch einen improvisierten Anschlussversuch freigängig gemacht werden. Er ist fachgerecht zu beurteilen und gegebenenfalls außer Betrieb zu nehmen. Das gilt insbesondere dann, wenn ein Schlauch nur unter außergewöhnlicher Kraft angesetzt werden könnte.
17. Unter Druck kuppeln und sicher wieder trennen
MINIMESS-Testpunkte geeigneter Ausführung ermöglichen den bestimmungsgemäßen Anschluss einer passenden Gegenkupplung bei anstehendem Systemdruck. Diese Eigenschaft ist ein wesentliches Merkmal des Systems, aber keine generelle Erlaubnis, beliebige Kupplungen oder Schläuche unter Druck zu öffnen. Sie gilt nur innerhalb des zulässigen Druck-, Temperatur- und Medienbereichs sowie nach den Sicherheits- und Bedienungsvorgaben des Herstellers.
Für das Anschließen und Trennen sind die Anlage, der gesamte Messpfad und gegebenenfalls im Schlauch eingeschlossener Druck zu berücksichtigen. Die zugehörige Arbeitsanweisung muss festlegen, ob und unter welchen Bedingungen die verwendete Kombination getrennt werden darf und wie Restdruck sicher behandelt wird. Eine prozessseitige Verschraubung wird niemals mit einer Schlauchkupplung verwechselt: Ihr Lösen erfordert das sichere Druckentlasten der betroffenen Anlage.
Austretende Hydraulikflüssigkeit kann bei hohem Druck die Haut durchdringen, selbst wenn die äußere Verletzung klein aussieht. Ein Leck darf daher nicht mit Fingern oder Händen gesucht werden. Bei Verdacht auf eine Hochdruckinjektion ist unverzüglich ärztliche Notfallversorgung notwendig, wobei der Unfallhergang ausdrücklich als Druckflüssigkeitsinjektion zu nennen ist. Auch heiße Medien, unkontrollierte Schlauchbewegungen und herausgeschleuderte Bauteile sind in der Gefährdungsbeurteilung zu berücksichtigen.
Ausdrücklich zu trennen sind außerdem Flüssigkeitsanwendungen von Gas- oder Speicherfüllaufgaben. Die Eignung eines normalen Hydraulik-Testpunkts für Medien der einschlägigen Flüssigkeitsgruppe ist keine automatische Freigabe für beliebige Druckgase, Sauerstoff oder Wasserstoff. Dafür sind entsprechend ausgewiesene Bauteile und Verfahren erforderlich.
18. Typische Schäden und Messprobleme diagnostizieren
Bei länger installierten Außenmessstellen führt nicht jede Auffälligkeit zur gleichen Maßnahme. Ausschlaggebend ist, ob die äußere Schutzfunktion, die Druckabdichtung, die mechanische Kupplung oder der Messweg betroffen ist. Eine Sichtprüfung kann einen Defekt erkennen, aber den Erhalt der Druckfestigkeit allein nicht nachweisen.
| Beobachtung | Mögliche Ursache | Sinnvolle Maßnahme |
|---|---|---|
| Feuchte und Rostansatz unter der Kappe | Kondenswasser, schlechte Entwässerung, beschädigter Oberflächenschutz | Messstelle nach sicherer Freigabe trocknen und beurteilen; Einbauort und Kappenausführung verbessern |
| Schutzkappe lässt sich nur mit großer Kraft lösen | Korrosion, beschädigtes Gewinde, Ablagerungen oder Vereisung | Keine Gewalt anwenden; Ursache und Austauschbedarf fachgerecht prüfen |
| Schmutz oder Späne am offenen Kupplungskopf | Fehlende Kappe, unsauberer Service oder Schmutzeintrag aus der Umgebung | Vor dem Kuppeln geeignete Reinigung und Dichtflächenkontrolle durchführen |
| Wiederkehrende Ölspuren aus der Ventilöffnung nach dem Abkuppeln | Verschmutztes oder beschädigtes Rückschlagventil beziehungsweise Dichtelement | Nicht durch bloßes Festziehen der Kappe verdecken; Testpunkt drucklos überprüfen beziehungsweise ersetzen |
| Ölfilm am Einschraubanschluss | Prozessabdichtung beschädigt, Anschluss gelockert oder äußerlich eingetragenes Öl | Ursprung klären; drucktragende Verbindung nur nach Druckentlastung bearbeiten |
| Gegenkupplung lässt sich nicht korrekt aufschrauben | Falsche MINIMESS-Reihe, Gewindeschaden oder Fremdkörper | Anschlussreihe und Geometrie identifizieren; Verbindung nicht erzwingen |
| Drucksignal reagiert verzögert oder ungewöhnlich gedämpft | Eingeschlossene Luft, eingeschränkte Ventilöffnung, Schlauch- oder Messsystemdynamik | Messaufbau und Durchgang prüfen; dynamische Eignung getrennt bewerten |
| Scheuerstelle oder Knick am Prüfschlauch | Ungeeignete Verlegung, zu enger Radius oder äußere Bewegung | Schlauch nicht weiterverwenden, wenn sicherheitsrelevante Schädigung vorliegt; geeignete Ersatzleitung wählen |
Ölspuren an der Kappe allein beweisen weder eine defekte Primärdichtung noch eine beschädigte Prozessverschraubung. Nach einem zurückliegenden Service können auch Restmengen vorhanden sein. Die Ursache muss unter gesicherten Bedingungen systematisch lokalisiert werden. Ein vermeintlich erfolgreiches Nachziehen, eine zusätzliche Dichtmasse oder ein äußerlicher Farbanstrich sind kein Ersatz für diese Diagnose.
19. Inspektion, Austausch und Dokumentation organisieren
Eine dauerhaft zugängliche Außenmessstelle sollte im Wartungsplan als eigene Komponente geführt werden. Sinnvolle Prüfkriterien sind das Vorhandensein der Kappe, ihr Zustand, die Sauberkeit des Kupplungsgewindes, die Beschichtung, auffällige Korrosion, äußere Leckagespuren und die Zugänglichkeit zum sicheren Messanschluss. Nach Streusalzperioden, Hochdruckreinigung, Überflutung oder einer mechanischen Beschädigung kann eine zusätzliche Kontrolle sinnvoll sein.
Für die im Hydrotechnik-Datenblatt beschriebenen MINIMESS-Schläuche empfiehlt der Hersteller bei normalen Anwendungen eine Inspektion im Abstand von 12 Monaten; bei erhöhten Anforderungen, etwa im Mehrschichtbetrieb, nennt er 6 Monate. Ferner empfiehlt Hydrotechnik, diese Schlauchleitungen spätestens alle 5 Jahre zu ersetzen. Dies sind herstellerseitige Empfehlungen für die betreffenden Leitungen, keine pauschal geltenden Prüffristen für jeden fest eingebauten Testpunkt oder jede andere Schlauchbauart.
Bei stärkerer Außenbeanspruchung sind kürzere risikobasierte Intervalle erforderlich, wenn Zustand und Nutzung dies nahelegen. Unabhängig vom Alter sind schadhafte Schläuche und nicht mehr funktionssichere Kupplungen auszutauschen. Eine Kalibrierung des angeschlossenen Manometers kann mechanische Schäden an Schlauch oder Testpunkt weder ersetzen noch beseitigen.
Ein praktikables Wartungsprotokoll hält Messstellenkennzeichen, Einbauort, Kupplungsreihe, Werkstoff, Dichtung, Kappenart, Schlauchidentifikation und dokumentierte Druckgrenzen fest. Hinzu kommen Inspektionsdatum, Umgebungsbefund, erkennbare Schäden, durchgeführte Arbeiten und die nächste festgelegte Prüfung. Für ein Ersatzteil muss erkennbar bleiben, welche ursprüngliche Ausführung tatsächlich eingebaut war.
20. Neue und bestehende Außenmessstellen gezielt verbessern
Bei einer Neuplanung werden zuerst Druck und Medium, die maximalen und minimalen Temperaturen sowie die Außenbelastung erfasst. Danach werden Kupplungsreihe, prozessseitige Dichtung, Werkstoff und Schutzkappe ausgewählt. Erst wenn diese Bedingungen feststehen, sollte die passende Gegenkupplung mit Mikrobohrschlauch und Messgerät zusammengestellt werden.
Für bestehende Anlagen ist ein Umbau nicht immer notwendig. Häufig verbessert bereits eine passende, intakte Schutzkappe zusammen mit besserer Entwässerung und geregelter Reinigung die Situation. Bei wiederkehrender Korrosion an Bauteilen aus beschichtetem Stahl kann eine geeignete Edelstahlvariante oder eine für salzhaltige Außenumgebungen vorgesehene Sonderausführung sachgerecht sein. Ein Werkstoffwechsel allein beseitigt allerdings keine ungünstige Wasserführung oder falsche Dichtungswahl.
Vor dem Austausch ist besonders bei Altanlagen die exakte Schnittstelle zu identifizieren. Das Kupplungsgewinde und das Gewinde am Einschraubende erfüllen unterschiedliche Aufgaben. Eine scheinbar ähnliche Ersatzkupplung mit abweichendem Ventilhub oder Dichtsitz ist nicht automatisch verwendbar. Für Nachrüstungen sollten Zeichnung, vorhandenes Gegenstück und möglichst die Artikelnummer dokumentiert werden.
Die Investition wird nicht allein durch die maximale Druckangabe begründet. Eine leicht zu reinigende, langfristig zugängliche und im Service eindeutig identifizierte Messstelle verkürzt Fehlersuche und Stillstandszeiten. Eine wettergeschützte, korrekt ausgelegte Verbindung schafft dabei mehr Nutzen als eine technisch überdimensionierte Einzelkomponente an einem ungeeigneten Einbauort.
21. Passende MINIMESS-Produkte von ICS Schneider
21.1 Original MINIMESS 1620: weit verbreiteter Mess- und Servicezugang
Die MINIMESS-Reihe 1620 besitzt die Kupplungsseite M16 × 2 und ist für zahlreiche hydraulische Mess- und Diagnoseaufgaben geeignet. Verfügbar sind unterschiedliche Einschraubanschlüsse, Dichtungen sowie Ausführungen aus beschichtetem Stahl und Edelstahl. Für die Außeninstallation sind insbesondere die passende Kappenausführung, die Umgebungskorrosion und die zulässigen Werte der konkreten Bestellvariante zu bewerten.
21.2 MINIMESS 1615: bestehende M16 × 1,5-Anschlüsse sicher weiterführen
Die MINIMESS-Reihe 1615 ist insbesondere dort relevant, wo eine entsprechende Kupplungsgeometrie bereits in der Anlage verwendet wird. Sie darf nicht allein wegen des ähnlichen Außendurchmessers mit einer 1620-Gegenkupplung kombiniert werden. Bei der Ersatzbeschaffung im Außenbereich zählen neben der korrekten Schnittstelle auch Material, Schutzkappe, Dichtung und Betriebsdruck.
21.3 MINIMESS-Schläuche: Messleitung mit definierter Druck- und Biegebelastung
Die MINIMESS-Schläuche stehen als konfektionierbare Mikrobohrleitungen mit verschiedenen Nennweiten, Druckstufen und Anschlussarmaturen zur Verfügung. Für Serviceeinsätze im Außenbereich sind eine sichere Verlegung, geeignete Temperaturgrenzen, Schutz vor Abrieb und die Unterscheidung zwischen Mess- und dynamischer Druckbelastung wesentlich. Schlauch, Testpunkt und Messgerät werden als zusammengehörige Messkette ausgewählt.
21.4 Original MINIMESS von Hydrotechnik: Sonderausführungen gezielt prüfen
Über MINIMESS von Hydrotechnik sind neben Standard-Testpunkten auch besondere Baureihen und Zubehör dokumentiert. Dazu gehören Lösungen für erhöhte Korrosionsbeanspruchung und spezielle Umgebungsbedingungen. Bei dauerhaftem Kontakt mit salzhaltigem Spritzwasser oder besonders niedrigen Temperaturen empfiehlt sich die Auswahl einer ausdrücklich dafür vorgesehenen Ausführung, statt die Eigenschaften eines Standardartikels pauschal zu übertragen.
Die vollständige Übersicht bietet die Kategorie MINIMESS-Kupplungen und -Schläuche. Für die konkrete Auswahl sind die aktuelle Herstellerdokumentation und die Daten der vollständigen Anschlusskombination maßgeblich.
22. Fazit: Sauberkeit, Werkstoff und Druckgrenze gemeinsam beherrschen
Ein MINIMESS-Testpunkt im Außenbereich benötigt mehr als eine hohe Nenndruckangabe. Entscheidend sind ein korrosionsgeeigneter Werkstoff, eine unbeschädigte und korrekt verwendete Schutzkappe, dauerhaft passende Dichtungen sowie eine zugängliche, entwässernde Einbausituation. Der Zustand der Kupplung muss bei jedem Serviceeinsatz sichtbar beurteilt werden, bevor die passende Gegenarmatur angeschlossen wird.
Die angeschlossene Mikrobohrleitung hat eigene Betriebs- und Temperaturgrenzen. Gerade bei Druckpulsationen können diese niedriger liegen als die Werte für reine Messaufgaben. Ein sauberer Messwert bestätigt die Funktion des Messgeräts unter den Prüfbedingungen, aber nicht automatisch den guten Zustand aller drucktragenden Teile.
Außenbelastung ermitteln → MINIMESS-Reihe und Prozessanschluss identifizieren → Werkstoff, Dichtung und Schutzkappe auswählen → Gesamtdruckgrenze und Schlauchverlegung prüfen → Messstelle vor dem Kuppeln reinigen und kontrollieren → Wartungszustand dokumentieren
Der wichtigste praktische Grundsatz lautet damit: Eine dauerhaft zuverlässige Außenmessstelle entsteht nicht durch die Schutzkappe allein, sondern durch die abgestimmte Auswahl und Pflege von Kupplung, Dichtung, Einbauort und vollständiger Messleitung.
23. Häufige Fragen zu MINIMESS-Testpunkten im Außenbereich
23.1 Sind MINIMESS-Testpunkte grundsätzlich für den Außeneinsatz geeignet?
Je nach Werkstoff, Oberflächenschutz, Dichtung und Schutzkappe können passende Ausführungen für Außenanlagen ausgewählt werden. Eine allgemeine Freigabe allein aus der Bezeichnung MINIMESS lässt sich nicht ableiten. Standortbelastung, Medium, Druck und Temperatur müssen zum konkreten Artikel passen.
23.2 Welche Aufgabe hat die Staubschutzkappe am MINIMESS-Testpunkt?
Sie schützt den unbenutzten Kupplungskopf vor Staub, Schmutz, Feuchtigkeit und mechanischen Einwirkungen. Die interne Druckabsperrung wird durch die dafür vorgesehene Ventil- und Dichtanordnung des Testpunkts sichergestellt. Eine mögliche ergänzende Abdicht- oder Sicherungsfunktion der Kappe ist ausführungsabhängig.
23.3 Ist eine Metallkappe automatisch besser als eine Kunststoffkappe?
Nein. Beide Ausführungen haben produktspezifische Grenzen. Eine Metallkappe kann mechanisch robust sein; eine Kunststoffkappe kann andere Anforderungen an Temperatur und Beständigkeit stellen. Entscheidend sind die für den Einsatzfall freigegebene Kappenausführung, ihre sichere Befestigung und der Feuchteschutz des Gesamteinbaus.
23.4 Ist eine Staubschutzkappe wasserdicht oder nach IP67 geschützt?
Eine solche Eigenschaft darf nicht pauschal angenommen werden. Die bloße Bezeichnung als Staubschutzkappe stellt keine IP-Schutzklassifizierung dar. Wenn ein definierter Wasserschutz erforderlich ist, muss er für die konkrete Ausführung aus Herstellerangaben hervorgehen.
23.5 Was tun, wenn Wasser unter der Schutzkappe steht?
Vor einer Messung dürfen Wasser und Schmutz nicht in den Kupplungs- oder Ventilbereich eingebracht werden. Der Anschluss ist nach dem vorgesehenen sicheren Verfahren zu reinigen und auf Schäden zu prüfen. Wiederkehrendes Wasser zeigt zudem, dass Kappe, Einbauorientierung oder Wasserführung verbessert werden sollten.
23.6 Kann ein MINIMESS-Testpunkt durch Kondenswasser korrodieren?
Ja. Wiederholte Kondensation kann Feuchte in Gewindegängen oder engen Spalten zurücklassen. Besonders bei Salz- oder Schmutzablagerungen ist längere Feuchtehaltung problematisch. Geeigneter Oberflächenschutz und eine Konstruktion ohne dauerhaft eingeschlossenes Wasser sind deshalb wichtig.
23.7 Welcher Werkstoff eignet sich bei Streusalz oder Meerwasserspritzern?
Die Werkstoffwahl muss auf die tatsächliche Chlorid- und Feuchtebelastung abgestimmt werden. Eine geeignete Edelstahl- oder spezifische Offshore-Ausführung kann sinnvoll sein. Auch Edelstahl 1.4571 ist jedoch nicht unter allen Bedingungen immun gegen örtliche Korrosion; Einbaugeometrie und Kontaktpartner bleiben relevant.
23.8 Darf man eine rostige Schutzkappe mit Gewalt abschrauben?
Das ist nicht empfehlenswert. Gewindeschäden, beschädigte Dichtflächen oder eine unsichere Einleitung von Kräften können die Folge sein. Eine fest sitzende Kappe muss im Rahmen einer fachgerechten Beurteilung behandelt werden; beschädigte Teile sind erforderlichenfalls sicher auszutauschen.
23.9 Kann man einen undichten Testpunkt durch festeres Zuschrauben der Kappe abdichten?
Die Schutzkappe ist kein allgemeines Reparaturmittel für ein undichtes Rückschlagventil. Wiederkehrender Austritt von Prozessmedium muss nach sicherer Freigabe untersucht werden. Eine beschädigte oder verunreinigte Ventil- beziehungsweise Dichtzone kann den Austausch des Testpunkts erforderlich machen.
23.10 Sind MINIMESS 1615 und 1620 untereinander austauschbar?
Nein, nicht ohne ausdrücklich nachgewiesene Kompatibilität. Die 1615-Kupplungsseite verwendet M16 × 1,5, die 1620-Kupplungsseite M16 × 2. Auch Öffnungsmechanismus und Dichtgeometrie müssen passen. Eine Gegenkupplung darf nicht durch erhöhtes Drehmoment zum Aufschrauben gezwungen werden.
23.11 Ist jeder MINIMESS-Testpunkt für 630 bar zugelassen?
Nein. 630 bar ist bei bestimmten Reihen und Ausführungen eine mögliche obere Grenze. Andere Ausführungen können niedriger liegen; die Reihe 1604 wird beispielsweise bis 400 bar geführt. Für den realen Betrieb zählt die Freigabe der konkreten Bestellnummer einschließlich Einschraubanschluss und Dichtung.
23.12 Darf ich an einem 630-bar-Testpunkt einen 400-bar-Schlauch verwenden?
Nur wenn alle Teile der Messkette für die tatsächliche Belastung geeignet sind. Die zulässige Systemgrenze wird vom schwächsten Bauteil bestimmt. Bei dynamischen Lasten kann der zulässige Druck des konkreten 400-bar-Messschlauchs zusätzlich niedriger liegen.
23.13 Warum gibt Hydrotechnik bei Schläuchen verschiedene Druckwerte an?
Das Datenblatt unterscheidet die maximale Druckbelastung für Messaufgaben von jener für dynamische Anwendungen. Druckwechsel und Pulsationen beanspruchen die Schlauchleitung anders als eine geeignete Diagnoseanwendung. Die Belastungsart muss deshalb bei der Auswahl bekannt sein.
23.14 Welche MINIMESS-Schläuche sind für Minusgrade geeignet?
Die in diesem Beitrag tabellierten Standard-Mikrobohrschläuche sind laut herangezogenem Datenblatt für -20 … +100 °C beschrieben. Für niedrigere Temperaturen sind ausdrücklich dafür vorgesehene Ausführungen zu prüfen. Die vollständige Verbindung einschließlich Armaturen und Dichtungen muss zum Temperaturbereich passen.
23.15 Kann ein feuchter oder verschmutzter Testpunkt falsche Messwerte verursachen?
Ja, wenn etwa der Kupplungsmechanismus nicht richtig öffnet oder der Messweg durch Schmutz eingeschränkt ist. Bei dynamischen Messungen können außerdem Luftanteile und die Schlauchleitung den zeitlichen Druckverlauf verändern. Eine sichtbare Wasser- oder Rostspur allein beweist allerdings noch keine bestimmte Messabweichung.
23.16 Kann ich eine MINIMESS-Messkupplung bei laufender Anlage anschließen?

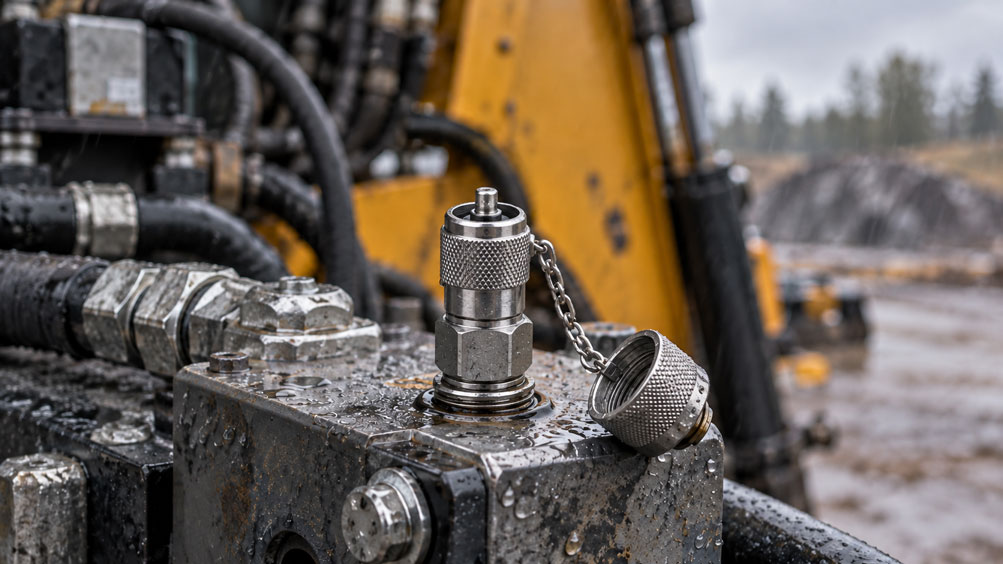

Geeignete MINIMESS-Testpunkte erlauben das bestimmungsgemäße Kuppeln der passenden Anschlussseite unter Systemdruck. Voraussetzung sind die konkrete Freigabe, eine geeignete Gegenkupplung, die vollständige Druck- und Medienkompatibilität sowie das sichere Arbeitsverfahren. Das gilt nicht für die Demontage des prozessseitigen Einschraubanschlusses.
23.17 Wie oft sollte eine Außenmessstelle geprüft werden?
Das Intervall ergibt sich aus Beanspruchung, Gefährdungsbeurteilung, Nutzung und Zustand. Für die beschriebenen MINIMESS-Schlauchleitungen nennt Hydrotechnik als Empfehlung Inspektionen nach 12 Monaten bei normalen und nach 6 Monaten bei erhöhten Anforderungen sowie einen Austausch spätestens nach 5 Jahren. Diese Werte gelten nicht automatisch für alle eingebauten Testpunkte.
23.18 Welche Angaben benötigt ICS Schneider für die Auswahl?
Benötigt werden MINIMESS-Reihe und möglichst Artikelnummer, vorhandenes Kupplungs- und Einschraubgewinde, Dichtgeometrie, maximaler Betriebs- und Spitzendruck sowie die Belastungsart. Dazu kommen Medium, Temperaturbereich, Umgebungsbelastung durch Regen, Streusalz oder Chemikalien, bevorzugter Werkstoff und Kappenausführung. Für eine vollständige Messlösung sind Schlauchlänge, DN, Gegenarmaturen, Anschluss des Messgeräts und der gewünschte Messzweck anzugeben.
