Ein Digitalmultimeter gehört zu den wichtigsten Messgeräten im Elektroservice, in der Instandhaltung und im Schaltschrankbau. Es wird verwendet, um Spannungen zu prüfen, Stromkreise zu kontrollieren, Widerstände zu messen, Sicherungen zu beurteilen, Durchgänge zu testen oder Fehlersignale einzugrenzen. Gerade im Schaltschrank ist ein Multimeter jedoch nur dann hilfreich, wenn Messart, Anschluss, Messbereich, Messleitungen und Sicherheitskategorie zur Aufgabe passen.
Viele Messfehler entstehen nicht durch ein defektes Messgerät, sondern durch falsche Anwendung. Typische Ursachen sind eine falsch gesteckte Messleitung, die falsche Buchse, eine Strommessung parallel zur Spannungsquelle, eine Durchgangsprüfung an einer spannungsführenden Leitung, ungeeignete Messleitungen, eine falsche CAT-Kategorie oder ein Missverständnis zwischen Spannung, Strom und Widerstand.
Dieser Beitrag erklärt, wie Multimeter im Schaltschrank richtig eingesetzt werden, welche Messfehler besonders häufig auftreten und warum Arbeiten an elektrischen Anlagen ausschließlich durch qualifiziertes Fachpersonal erfolgen dürfen. Im Mittelpunkt stehen Buchsenwahl, Spannungsmessung, Strommessung, Durchgangsprüfung, Messleitungen, Sicherungen, CAT-Kategorie, Phantomspannungen, LoZ-Funktion, TRMS-Messung und die richtige Einordnung der Messergebnisse.
Inhaltsverzeichnis
- Sicherheit zuerst: Arbeiten nur durch qualifiziertes Fachpersonal
- Grundlagen: Was ein Multimeter im Schaltschrank leisten kann
- Buchsenwahl und Messart: Der häufigste Anwenderfehler
- Spannung richtig messen: Immer parallel zum Messpunkt
- Strom richtig messen: In Reihe, mit passender Buchse oder mit Stromzange
- Durchgang, Widerstand und Diodentest nur spannungsfrei durchführen
- CAT-Kategorie, Messleitungen und Geräteschutz
- TRMS, LoZ und Phantomspannungen richtig einordnen
- Typische Messfehler im Schaltschrank
- Praxisbeispiel: Sicherung scheinbar in Ordnung, Anlage läuft trotzdem nicht
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Ein Multimeter ist nur so sicher wie seine Anwendung
- FAQ: Häufige Fragen zum Multimeter im Schaltschrank
Sicherheit zuerst: Arbeiten nur durch qualifiziertes Fachpersonal
Messungen im Schaltschrank können gefährlich sein. Dort liegen häufig Netzspannungen, Steuerspannungen, hohe Kurzschlussleistungen, gespeicherte Energien, Frequenzumrichter, Netzteile, Kondensatoren und empfindliche elektronische Komponenten vor. Eine falsche Messung kann nicht nur das Multimeter beschädigen, sondern auch Lichtbögen, Kurzschlüsse, Anlagenschäden oder Personengefährdung verursachen.
Deshalb dürfen Arbeiten an elektrischen Anlagen und Schaltschränken nur von qualifiziertem Fachpersonal durchgeführt werden. Dazu gehört, dass die Person die Anlage kennt, die Gefahren beurteilen kann, geeignete persönliche Schutzausrüstung verwendet, die Messkategorie des Messgeräts versteht und die einschlägigen Sicherheitsregeln einhält. Ein Multimeter ersetzt keine elektrotechnische Qualifikation.
Vor jeder Messung sollte klar sein, was gemessen werden soll: Spannung, Strom, Widerstand, Durchgang, Frequenz, Diodenstrecke oder ein analoges Signal. Ebenso wichtig ist die Frage, wo gemessen wird: auf der Netzseite, im Steuerstromkreis, an einer SPS-Klemme, an einem Frequenzumrichter, an einem Netzteil oder an einem Sensor. Je nach Messort unterscheiden sich Risiko und Anforderungen an Messgerät und Messleitungen deutlich.
Eine sichere Arbeitsweise beginnt bereits vor dem Einschalten des Messgeräts. Messleitungen müssen unbeschädigt sein, die Stecker müssen fest sitzen, die richtige Buchse muss gewählt sein und der Messbereich muss zur Aufgabe passen. Außerdem sollte das Multimeter vor und nach einer Spannungsprüfung an einer bekannten Quelle auf Funktion geprüft werden, wenn die Messung sicherheitsrelevant ist.
| Situation | Typisches Risiko | Worauf besonders achten? |
|---|---|---|
| Messung an Netzspannung im Schaltschrank | Stromschlag, Lichtbogen, Kurzschluss | Geeignete CAT-Kategorie, intakte Messleitungen und korrekte Messart verwenden. |
| Messung an Frequenzumrichtern | Unsaubere Signalformen, hohe Störanteile, gespeicherte Energie | TRMS-Messung, sichere Entladung und Herstellerangaben beachten. |
| Strommessung mit Multimeter | Kurzschluss bei falscher Parallelmessung | Nur in Reihe und über die richtige Strombuchse messen. |
| Durchgangsprüfung | Beschädigung des Messgeräts bei anliegender Spannung | Nur spannungsfrei messen und Spannungsfreiheit vorher sicher feststellen. |
| Messung in engen Klemmenfeldern | Abrutschen der Messspitze, Kurzschluss zwischen benachbarten Klemmen | Geeignete Messspitzen, Kappen und ruhige Handhabung verwenden. |
Grundlagen: Was ein Multimeter im Schaltschrank leisten kann
Ein Digitalmultimeter kann verschiedene elektrische Größen messen. Im Schaltschrank sind vor allem Wechselspannung, Gleichspannung, Gleichstrom, Wechselstrom, Widerstand, Durchgang, Frequenz und manchmal Temperatur oder Kapazität relevant. Moderne TRMS-Multimeter können auch nicht rein sinusförmige Wechselgrößen besser erfassen als einfache Mittelwertgeräte.
Im Schaltschrank wird ein Multimeter häufig für die Fehlersuche eingesetzt. Es hilft zum Beispiel zu prüfen, ob eine Versorgungsspannung anliegt, ob ein Netzteil 24 V DC liefert, ob eine Sicherung durchgängig ist, ob ein Relaiskontakt schaltet, ob eine Spule Spannung erhält oder ob ein Sensor ein plausibles Signal liefert. Das Multimeter zeigt jedoch immer nur das, was an der gewählten Messstelle und mit der gewählten Messart tatsächlich erfasst wird.
Ein wichtiger Punkt ist die Unterscheidung zwischen Messen und Prüfen. Ein Multimeter kann eine Spannung anzeigen, ist aber nicht immer das beste Gerät, um Spannungsfreiheit sicher festzustellen. Für sicherheitsrelevante Spannungsprüfungen werden häufig zweipolige Spannungsprüfer eingesetzt. Das Multimeter ist besonders stark bei Diagnose, Fehlersuche, Signalbewertung und elektrischen Vergleichsmessungen.
Die richtige Interpretation ist genauso wichtig wie der Messwert selbst. Eine angezeigte Spannung bedeutet nicht automatisch, dass die Quelle belastbar ist. Eine Durchgangsanzeige bedeutet nicht automatisch, dass ein Kontakt unter Last zuverlässig arbeitet. Ein gemessener Widerstand sagt wenig aus, wenn parallel andere Bauteile im Stromkreis liegen. Deshalb muss das Messergebnis immer im Schaltplan und im Anlagenkontext bewertet werden.
Buchsenwahl und Messart: Der häufigste Anwenderfehler
Die richtige Buchsenwahl ist eine der wichtigsten Voraussetzungen für eine sichere Messung. Viele Multimeter besitzen getrennte Buchsen für Spannung/Widerstand und Strom. Wird eine Messleitung versehentlich in der Strombuchse belassen und anschließend eine Spannungsmessung durchgeführt, kann das Multimeter nahezu einen Kurzschluss über den internen Strommesspfad erzeugen. Das kann Sicherungen im Messgerät auslösen oder im ungünstigen Fall gefährlich werden.
Vor jeder Messung sollte daher geprüft werden, ob die Messleitungen in den richtigen Buchsen stecken. Für Spannungs-, Widerstands- und Durchgangsmessungen wird üblicherweise die COM-Buchse und die V/Ω-Buchse verwendet. Für Strommessungen muss je nach Stromhöhe eine mA-, µA- oder 10-A-Buchse genutzt werden. Welche Buchse zulässig ist, hängt vom Gerät und vom erwarteten Strom ab.
Auch der Drehschalter oder Funktionswahlschalter muss zur Messaufgabe passen. Eine Gleichspannungsmessung an einer Wechselspannung liefert möglicherweise keinen sinnvollen Wert. Eine Widerstandsmessung in einem spannungsführenden Stromkreis kann das Gerät beschädigen. Eine Strommessung im falschen Bereich kann die interne Sicherung auslösen.
Ein guter Arbeitsablauf ist deshalb: Messaufgabe bestimmen, Messart auswählen, Messleitungen richtig stecken, Messbereich prüfen, Messspitzen sicher ansetzen und erst dann den Messwert bewerten. Nach einer Strommessung sollten die Messleitungen wieder bewusst auf die Spannungs-/Widerstandsbuchse zurückgesteckt werden, damit bei der nächsten Spannungsmessung kein gefährlicher Fehler entsteht.
| Messart | Typische Buchse | Anschlussart | Häufiger Fehler |
|---|---|---|---|
| Spannung AC/DC | COM und V | Parallel zum Messpunkt | Messleitung steckt noch in der Strombuchse. |
| Widerstand | COM und Ω | Am spannungsfreien Bauteil oder Stromkreis | Widerstand wird bei anliegender Spannung gemessen. |
| Durchgang | COM und Ω / Durchgang | Nur spannungsfrei | Durchgangsprüfung im aktiven Steuerkreis. |
| Strom mA / A | COM und mA oder A | In Reihe zum Verbraucher | Multimeter wird parallel zur Spannungsquelle angeschlossen. |
| Frequenz | COM und V / Hz | Je nach Signal parallel oder an Signalausgang | Signalpegel oder Messbereich passt nicht zur Eingangsfunktion. |
Spannung richtig messen: Immer parallel zum Messpunkt
Eine Spannungsmessung erfolgt parallel zum Messpunkt. Das bedeutet: Das Multimeter wird nicht in den Stromkreis eingeschleift, sondern misst die Potentialdifferenz zwischen zwei Punkten. Typische Messungen im Schaltschrank sind L gegen N, L gegen PE, N gegen PE, 24 V DC gegen 0 V, Ausgang eines Netzteils, Spannung an einer Spule oder Spannung an einem SPS-Eingang.
Bei Gleichspannung muss zusätzlich die Polarität beachtet werden. Wird die rote Messleitung an den negativeren Punkt und die schwarze an den positiveren Punkt gehalten, zeigt das Multimeter meist einen negativen Wert an. Das ist nicht unbedingt ein Fehler, sondern zeigt die vertauschte Polarität. Im Schaltschrank kann eine falsche Polarität jedoch ein Hinweis auf Verdrahtungsfehler, falsch beschriftete Klemmen oder eine umgekehrte Versorgung sein.
Bei Wechselspannung ist wichtig, ob das Multimeter den echten Effektivwert misst. In modernen Schaltschränken treten durch Frequenzumrichter, Schaltnetzteile und getaktete Verbraucher häufig nicht sinusförmige Spannungen oder Störungen auf. Ein einfaches Multimeter kann solche Signale falsch bewerten. Ein TRMS-Multimeter ist hier in vielen Fällen die bessere Wahl.
Spannungsmessungen müssen außerdem belastbar interpretiert werden. Ein hochohmiges Digitalmultimeter kann auch kapazitiv eingekoppelte oder sogenannte Phantomspannungen anzeigen. Diese Spannung sieht auf dem Display real aus, kann aber unter Last zusammenbrechen. In solchen Fällen kann eine LoZ-Funktion oder ein geeigneter zweipoliger Spannungsprüfer helfen, die Situation besser einzuordnen.
Strom richtig messen: In Reihe, mit passender Buchse oder mit Stromzange
Die Strommessung ist eine der fehleranfälligsten Multimeteranwendungen. Anders als bei der Spannung wird Strom nicht parallel, sondern in Reihe zum Verbraucher gemessen. Das bedeutet, der Stromkreis muss geöffnet und das Multimeter in den Strompfad eingefügt werden. Der gesamte Strom fließt dann durch das Messgerät und dessen interne Sicherung.
Wird ein Multimeter im Strombereich versehentlich parallel zu einer Spannungsquelle angeschlossen, entsteht ein sehr niederohmiger Pfad. Das kann die interne Gerätesicherung auslösen, eine Anlagensicherung abschalten oder bei hoher Kurzschlussleistung gefährliche Folgen haben. Dieser Fehler ist einer der klassischen Gründe für beschädigte Multimeter und gefährliche Situationen im Schaltschrank.
Vor einer Strommessung muss der zu erwartende Strom bekannt oder zumindest grob abgeschätzt werden. Liegt der Strom möglicherweise oberhalb des zulässigen Bereichs, darf nicht direkt im kleinen mA-Bereich gemessen werden. Viele Multimeter besitzen getrennte abgesicherte Bereiche für mA und A. Nach einer Strommessung sollte die Leitung sofort wieder aus der Strombuchse entfernt werden.
In vielen Schaltschrankanwendungen ist eine Stromzange oder ein Zangenadapter die sicherere und praktischere Lösung. Der Stromkreis muss dann nicht geöffnet werden. Für hohe Lastströme, Motorzuleitungen oder schwer zugängliche Leitungen ist das oft deutlich sinnvoller als eine direkte Strommessung mit dem Multimeter. Bei kleinen Prozesssignalen oder Stromschleifen muss jedoch geprüft werden, ob die Auflösung und Genauigkeit der Stromzange ausreichen.
Durchgang, Widerstand und Diodentest nur spannungsfrei durchführen
Durchgangsprüfung und Widerstandsmessung dürfen nur an spannungsfreien Stromkreisen durchgeführt werden. Das Multimeter legt für diese Messarten selbst eine kleine Prüfspannung an und wertet den resultierenden Strom aus. Liegt von außen Spannung an, kann das Messergebnis falsch sein oder das Messgerät beschädigt werden.
Im Schaltschrank wird die Durchgangsprüfung häufig verwendet, um Sicherungen, Schalter, Relaiskontakte, Klemmenverbindungen, Adern oder Schutzleiterverbindungen grob zu prüfen. Wichtig ist: Eine akustische Durchgangsanzeige zeigt nur, dass ein niederohmiger Pfad vorhanden ist. Sie sagt nicht automatisch, ob der Kontakt unter Last zuverlässig funktioniert oder ob die Verbindung langfristig belastbar ist.
Widerstandsmessungen im eingebauten Zustand können durch parallele Bauteile verfälscht werden. Eine Spule, ein Widerstand oder ein Sensor kann im Stromkreis mit anderen Komponenten verbunden sein. Dann misst das Multimeter nicht nur das Bauteil, sondern den gesamten angeschlossenen Pfad. Für eine eindeutige Messung muss ein Bauteil manchmal abgeklemmt oder der Schaltplan berücksichtigt werden.
Auch Diodentests an Elektronikkomponenten sollten mit Vorsicht durchgeführt werden. In Steuerungen, Frequenzumrichtern oder SPS-Baugruppen können interne Schutzbeschaltungen, Kondensatoren und Halbleiter das Ergebnis beeinflussen. Solche Messungen sollten nur durchgeführt werden, wenn klar ist, was geprüft wird und welche Messspannung das Multimeter in dieser Funktion verwendet.
CAT-Kategorie, Messleitungen und Geräteschutz
Die Messkategorie ist bei Arbeiten im Schaltschrank entscheidend. Sie beschreibt, für welche Umgebung und welche möglichen Überspannungen ein Messgerät ausgelegt ist. Ein Multimeter mit ungeeigneter Kategorie kann bei transienten Überspannungen oder hoher Kurzschlussleistung gefährlich werden, auch wenn die angezeigte Nennspannung scheinbar passt.
In Schaltschränken sind häufig CAT III oder CAT IV Anforderungen relevant, abhängig von Messort und Anlage. CAT III betrifft typischerweise Messungen in der festen Installation, Verteilungen und industriellen Anlagen. CAT IV betrifft Messungen an der Quelle der Niederspannungsinstallation, zum Beispiel am Einspeisepunkt oder in Bereichen mit besonders hohen transienten Energien. Die genaue Einordnung muss durch Fachpersonal anhand der Anlage erfolgen.
Messleitungen müssen zur Messkategorie des Multimeters passen. Ein hochwertiges Multimeter verliert seinen Sicherheitsvorteil, wenn ungeeignete, beschädigte oder nicht passende Messleitungen verwendet werden. Isolationsschäden, lose Stecker, gebrochene Spitzen oder fehlende Schutzkappen sind im Schaltschrank besonders kritisch.
Auch die internen Sicherungen des Multimeters sind wichtig. Strombereiche müssen durch geeignete Hochleistungssicherungen geschützt sein. Wenn eine Sicherung ausgelöst hat, darf sie nicht durch eine beliebige Sicherung ersetzt werden. Spannung, Abschaltvermögen, Bauform und Herstellerangaben müssen passen. Eine falsche Sicherung kann den Geräteschutz massiv verschlechtern.
| Sicherheitsaspekt | Bedeutung im Schaltschrank | Typischer Fehler |
|---|---|---|
| CAT-Kategorie | Schutz gegen transiente Überspannungen und hohe Energien | Messgerät mit zu niedriger Kategorie wird in der Verteilung eingesetzt. |
| Messleitungen | Teil des Sicherheitskonzepts, nicht nur Zubehör | Beschädigte oder ungeeignete Leitungen werden weiterverwendet. |
| Messspitzen | Verhindern versehentliche Kurzschlüsse zwischen Klemmen | Zu lange freiliegende Spitzen in engen Klemmenfeldern. |
| Gerätesicherungen | Schützen Strommessbereiche bei Fehlanwendung | Falsche Ersatzsicherung mit ungeeignetem Abschaltvermögen. |
| Gerätezustand | Beschädigungen können Sicherheit und Messwert beeinflussen | Multimeter mit Rissen, defekter Buchse oder Wackelkontakt wird genutzt. |
TRMS, LoZ und Phantomspannungen richtig einordnen
TRMS steht für True Root Mean Square, also echte Effektivwertmessung. Das ist besonders wichtig, wenn Wechselspannungen oder Wechselströme nicht sinusförmig sind. In modernen Schaltschränken sind nichtlineare Verbraucher, Frequenzumrichter, Schaltnetzteile und getaktete Lasten üblich. Dadurch können Signalformen entstehen, die einfache Multimeter nicht korrekt erfassen.
Ein TRMS-Multimeter liefert bei solchen Signalformen in der Regel deutlich zuverlässigere Werte als ein einfaches Mittelwertgerät. Das bedeutet jedoch nicht, dass jede Anzeige automatisch richtig interpretiert ist. Bei Frequenzumrichtern, gepulsten Ausgängen oder stark gestörten Signalen müssen Messfunktion, Frequenzbereich und Herstellerangaben des Multimeters beachtet werden.
LoZ bezeichnet eine Spannungsmessung mit niedriger Eingangsimpedanz. Normale Digitalmultimeter sind sehr hochohmig. Das ist für viele Messungen gut, kann aber dazu führen, dass kapazitiv eingekoppelte Phantomspannungen angezeigt werden. Die LoZ-Funktion belastet den Messpunkt stärker und kann helfen zu erkennen, ob eine Spannung tatsächlich belastbar ist oder nur eingekoppelt erscheint.
Phantomspannungen treten häufig in langen Leitungen, unbeschalteten Adern, parallel verlegten Kabeln oder offenen SPS-Eingängen auf. Ein hochohmiges Multimeter zeigt dann möglicherweise eine Spannung an, obwohl kein energiereicher Stromkreis dahintersteht. Trotzdem müssen solche Messergebnisse vorsichtig bewertet werden. Eine scheinbare Phantomspannung darf nie ohne fachliche Prüfung als ungefährlich abgetan werden.
Typische Messfehler im Schaltschrank
Ein häufiger Fehler ist die Verwechslung von Spannungs- und Strommessung. Spannung wird parallel gemessen, Strom in Reihe. Wer das Multimeter im Strombereich parallel an eine Spannungsquelle hält, erzeugt praktisch einen Kurzschluss. Dieser Fehler kann auch passieren, wenn nach einer vorherigen Strommessung die rote Messleitung noch in der A- oder mA-Buchse steckt.
Ein weiterer typischer Fehler ist die Durchgangsprüfung an einem aktiven Stromkreis. Der Summer des Multimeters darf nicht als schnelle Prüfung in einer eingeschalteten Anlage verwendet werden. Vor Widerstands-, Durchgangs- oder Diodenmessungen muss Spannungsfreiheit hergestellt und verifiziert werden.
Auch falsche Messbereiche und falsche Signalarten führen zu Fehlinterpretationen. DC statt AC, AC statt DC, Mittelwertmessung statt TRMS, mA statt A oder Frequenzmessung an ungeeignetem Signal können unplausible Werte erzeugen. Moderne Autorange-Multimeter reduzieren manche Fehler, ersetzen aber nicht die richtige Auswahl der Messfunktion.
Messfehler entstehen zudem durch schlechten Kontakt. Oxidierte Klemmen, lose Messspitzen, wackelige Adapter oder isolierte Prüfstellen können dazu führen, dass eine Spannung scheinbar nicht vorhanden ist. In engen Schaltschränken kann die Messspitze außerdem abrutschen und benachbarte Klemmen kurzschließen. Geeignete Prüfspitzen und Klemmenadapter erhöhen hier die Sicherheit.
| Fehler | Typische Ursache | Mögliche Folge |
|---|---|---|
| Spannung mit Leitung in Strombuchse gemessen | Messleitung nach Strommessung nicht umgesteckt | Kurzschluss, ausgelöste Sicherung, Geräteschaden. |
| Strom parallel gemessen | Strommessprinzip falsch verstanden | Gefährlicher Kurzschluss über das Multimeter. |
| Durchgang bei anliegender Spannung geprüft | Spannungsfreiheit nicht festgestellt | Falscher Messwert oder beschädigtes Messgerät. |
| Phantomspannung als echte Versorgung interpretiert | Hochohmige Messung an eingekoppelter Leitung | Fehlersuche läuft in die falsche Richtung. |
| Ungeeignete CAT-Kategorie verwendet | Messort und Energie der Anlage unterschätzt | Erhöhtes Risiko bei Überspannungen oder Fehlmessung. |
Praxisbeispiel: Sicherung scheinbar in Ordnung, Anlage läuft trotzdem nicht
In einem Schaltschrank fällt eine 24-V-DC-Steuerspannung für einen Anlagenteil aus. Der Instandhalter misst zunächst am Ausgang des Netzteils und erhält 24 V DC. Danach wird an der Sicherung gemessen. Gegen 0 V zeigt das Multimeter auf beiden Seiten der Sicherung ebenfalls 24 V an. Die Sicherung wird deshalb zunächst als in Ordnung bewertet.
Im nächsten Schritt wird die Messung unter Last betrachtet. Am Verbraucher kommt die Spannung nur kurz an und bricht dann ein. Zusätzlich zeigt sich, dass an einer Klemme ein lockerer Kontakt besteht. Ohne Last war die Spannung mit dem hochohmigen Multimeter scheinbar vorhanden, unter realer Belastung konnte der Stromkreis jedoch nicht ausreichend Strom liefern.
Die Fehlersuche zeigt: Eine Spannungsmessung allein sagt nicht immer, ob eine Versorgung belastbar ist. In solchen Fällen müssen Messpunkt, Lastzustand, Klemmen, Sicherungshalter, Übergangswiderstände und Leitungsführung gemeinsam betrachtet werden. Eine Durchgangsprüfung wäre nur spannungsfrei zulässig und hätte im aktiven Zustand nicht durchgeführt werden dürfen.
Das Beispiel zeigt, warum Multimetermessungen im Schaltschrank immer mit Verständnis für den Stromkreis bewertet werden müssen. Ein einzelner Messwert kann richtig sein und trotzdem zur falschen Schlussfolgerung führen, wenn Messart, Lastzustand und Schaltplan nicht zusammen betrachtet werden.
Welche Messgeräte / Produkte eignen sich?
Für Messungen im Schaltschrank ist die Kategorie Digitalmultimeter ein sinnvoller Einstieg. Dort finden sich Multimeter für elektrische Service-, Wartungs- und Diagnoseaufgaben, bei denen Spannung, Strom, Widerstand, Durchgang, Frequenz oder weitere elektrische Größen geprüft werden müssen.

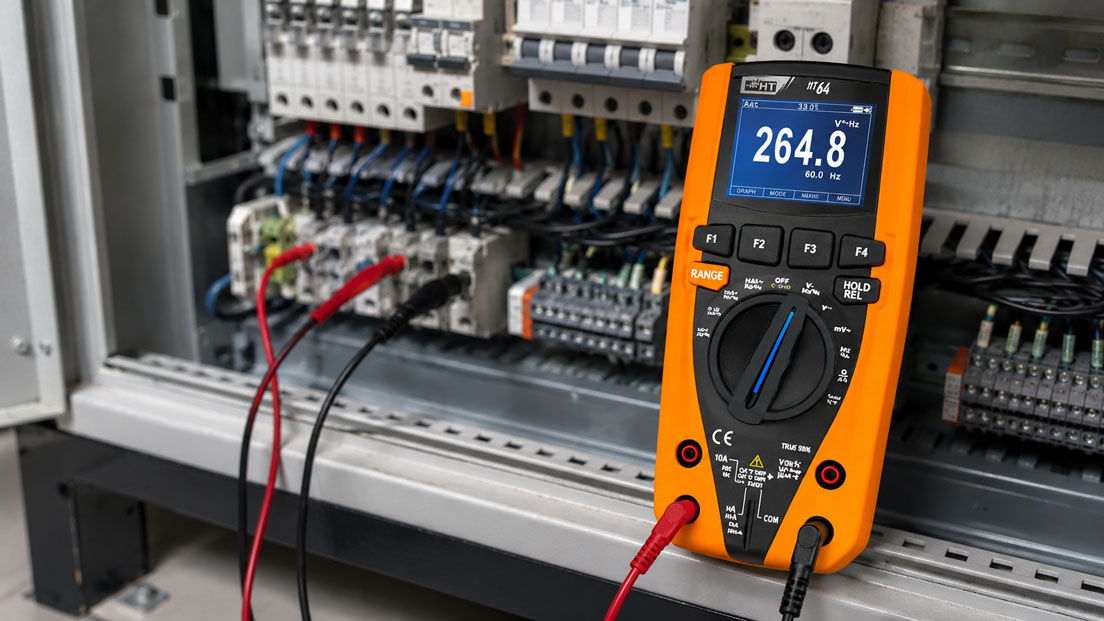

Das HT64 Digitalmultimeter TRMS ist für anspruchsvolle Schaltschrank- und Serviceaufgaben besonders interessant. Es bietet TrueRMS-Messung, eine hohe Messkategorie, AC/DC-Spannungs- und Strommessung, Widerstands- und Durchgangsprüfung, Frequenzmessung, Diodentest, LoZ-Eingang, Bargraph, Datenloggerfunktion und weitere Funktionen für die Fehlersuche.
Wenn im Schaltschrank nicht nur klassische Multimetermessungen, sondern auch Stromschleifen und analoge Prozesssignale geprüft werden sollen, kann zusätzlich der UPS4E Stromschleifen-Kalibrator sinnvoll sein. Besonders bei 4–20-mA-Signalen ist ein spezialisierter Loop-Kalibrator oft praktischer als eine reine Multimeterprüfung, weil mA-Signale gezielt gemessen und simuliert werden können.
Für sicherheitsrelevante Spannungsprüfungen sollte außerdem geprüft werden, ob ein zweipoliger Spannungsprüfer zusätzlich zum Multimeter erforderlich ist. Ein Multimeter ist sehr vielseitig, aber nicht in jeder Situation das beste Prüfgerät. Die Auswahl sollte immer zur Aufgabe, zur Anlage, zur Messkategorie und zur Qualifikation der ausführenden Person passen.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| Digitalmultimeter | Universelle elektrische Messungen in Service und Instandhaltung | Spannung, Strom, Widerstand, Durchgang, Fehlersuche und Schaltschrankdiagnose |
| HT64 Digitalmultimeter TRMS | Professionelle Multimetermessungen im industriellen Umfeld | TRMS, CAT IV, LoZ, Datenlogging, AC/DC-Messungen und Diagnoseaufgaben |
| Zweipoliger Spannungsprüfer | Sicherheitsorientierte Spannungsprüfung | Spannungsfreiheit, Netzprüfung, belastete Spannungsprüfung und Vor-Ort-Service |
| Stromzange / Zangenadapter | Strommessung ohne Auftrennen des Stromkreises | Motorleitungen, Verbraucherströme, Lastkreise und schwer zugängliche Leitungen |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | Prozesssignale, SPS-Skalierung, Transmitterausgänge und Inbetriebnahme |
Fazit: Ein Multimeter ist nur so sicher wie seine Anwendung
Ein Digitalmultimeter ist im Schaltschrank ein sehr vielseitiges und nützliches Messgerät. Es kann Spannungen, Ströme, Widerstände, Durchgänge und weitere elektrische Größen erfassen und ist damit ein wichtiges Werkzeug für Fehlersuche, Wartung und Inbetriebnahme. Gleichzeitig entstehen viele Fehler durch falsche Buchsenwahl, falsche Messart, ungeeignete Messleitungen oder falsche Interpretation.
Die wichtigsten Grundregeln sind: Spannung wird parallel gemessen, Strom in Reihe oder mit geeigneter Stromzange, Durchgang und Widerstand nur spannungsfrei. Messgerät, Messleitungen und CAT-Kategorie müssen zum Messort passen. TRMS hilft bei nicht sinusförmigen Signalen, LoZ kann bei Phantomspannungen nützlich sein, ersetzt aber keine fachliche Bewertung.
Die wichtigste Empfehlung lautet: Vor jeder Messung kurz innehalten und Messaufgabe, Messart, Buchse, Messbereich und Sicherheitsrisiko prüfen. Wer das Multimeter bewusst einsetzt und die Messwerte im Kontext des Schaltplans bewertet, vermeidet typische Fehler und erhöht Sicherheit und Aussagekraft der Diagnose.
FAQ: Häufige Fragen zum Multimeter im Schaltschrank
Darf jeder mit einem Multimeter im Schaltschrank messen?
Nein. Arbeiten an elektrischen Anlagen und Schaltschränken dürfen nur durch qualifiziertes Fachpersonal erfolgen. Ein Multimeter ist ein Messgerät, ersetzt aber keine elektrotechnische Ausbildung und keine Sicherheitsbewertung der Anlage.
Wie misst man Spannung mit dem Multimeter richtig?
Spannung wird parallel zum Messpunkt gemessen. Die Messleitungen werden an die beiden Punkte gehalten, zwischen denen die Spannung ermittelt werden soll, zum Beispiel L gegen N oder 24 V DC gegen 0 V.
Wie misst man Strom mit dem Multimeter richtig?
Strom wird in Reihe zum Verbraucher gemessen. Der Stromkreis muss dazu geöffnet und das Multimeter in den Strompfad geschaltet werden. Die richtige Strombuchse und der passende Messbereich sind zwingend erforderlich.
Warum ist Strommessung mit dem Multimeter gefährlicher als Spannungsmessung?
Bei der Strommessung besitzt das Multimeter einen sehr niederohmigen Messpfad. Wird es versehentlich parallel zu einer Spannungsquelle angeschlossen, kann ein Kurzschluss entstehen. Deshalb ist die richtige Buchsenwahl besonders wichtig.
Was ist der häufigste Fehler bei Multimetern?
Ein häufiger Fehler ist, dass die Messleitung nach einer Strommessung in der Strombuchse stecken bleibt und anschließend eine Spannungsmessung durchgeführt wird. Das kann zu Kurzschluss, ausgelöster Sicherung oder Geräteschaden führen.
Wann darf man Durchgang prüfen?
Durchgang darf nur an spannungsfreien Stromkreisen geprüft werden. Vor der Durchgangsprüfung muss Spannungsfreiheit sicher festgestellt werden. Eine Durchgangsprüfung an aktiven Stromkreisen kann Messgerät und Anlage beschädigen.
Warum zeigt mein Multimeter Spannung an, obwohl die Leitung nicht angeschlossen ist?
Das kann an kapazitiver Einkopplung oder Phantomspannung liegen. Hochohmige Multimeter können solche Spannungen anzeigen. Eine LoZ-Funktion oder ein geeigneter Spannungsprüfer kann helfen, die Belastbarkeit der Spannung besser zu beurteilen.
Was bedeutet LoZ beim Multimeter?
LoZ steht für niedrige Eingangsimpedanz. Das Multimeter belastet den Messpunkt stärker als im normalen Spannungsbereich. Dadurch können eingekoppelte Phantomspannungen besser von belastbaren Spannungen unterschieden werden.
Was bedeutet TRMS?
TRMS bedeutet echte Effektivwertmessung. Diese Funktion ist wichtig bei nicht sinusförmigen Wechselspannungen oder Wechselströmen, wie sie bei Frequenzumrichtern, Schaltnetzteilen oder getakteten Verbrauchern auftreten können.
Warum ist die CAT-Kategorie wichtig?
Die CAT-Kategorie beschreibt, für welche Messumgebung und transiente Überspannungen ein Messgerät ausgelegt ist. Im Schaltschrank können hohe Kurzschlussleistungen und Überspannungen auftreten. Deshalb muss die Kategorie zum Messort passen.
Reicht ein Multimeter aus, um Spannungsfreiheit festzustellen?
Für sicherheitsrelevante Prüfungen ist häufig ein geeigneter zweipoliger Spannungsprüfer erforderlich. Ein Multimeter kann Spannungen messen, ist aber nicht in jeder Situation das passende Gerät zur Feststellung der Spannungsfreiheit.
Warum müssen Messleitungen geprüft werden?
Messleitungen sind Teil des Sicherheitskonzepts. Beschädigte Isolierung, lose Stecker, gebrochene Spitzen oder ungeeignete CAT-Kategorien können gefährlich sein und Messwerte verfälschen.
Was passiert, wenn die Multimeter-Sicherung defekt ist?
Ein defekter Strommessbereich kann dazu führen, dass keine Strommessung mehr möglich ist. Die Sicherung darf nur durch eine geeignete Sicherung mit passendem Abschaltvermögen, Nennwert und Bauform ersetzt werden.
Warum misst man Widerstand nur spannungsfrei?
Das Multimeter verwendet bei Widerstandsmessung eine eigene Prüfspannung. Liegt von außen Spannung an, kann das Messergebnis falsch sein oder das Gerät beschädigt werden.
Wann ist eine Stromzange besser als eine direkte Strommessung?
Eine Stromzange ist besonders sinnvoll bei höheren Lastströmen, Motorleitungen oder wenn der Stromkreis nicht geöffnet werden soll. Sie erhöht die Sicherheit und erleichtert Messungen in engen Schaltschränken.
Kann ein Multimeter 4–20-mA-Signale prüfen?
Viele Multimeter können mA-Signale messen. Für Inbetriebnahme, Simulation und gezielte Prüfung von Stromschleifen ist jedoch ein spezieller Stromschleifenkalibrator wie der UPS4E oft praktischer.
Was sollte vor jeder Messung kontrolliert werden?
Vor jeder Messung sollten Messaufgabe, Messart, Buchsenwahl, Messbereich, Zustand der Messleitungen, CAT-Kategorie und der elektrische Zustand der Anlage geprüft werden. Erst danach sollte der Messwert bewertet werden.
