Vortex-Durchflussmesser, auch Wirbeldurchflussmesser genannt, sind robuste Messgeräte für Dampf, Gase und viele Flüssigkeiten. Sie werden häufig in Energieanlagen, Chemie, Petrochemie, Lebensmittelindustrie, Druckluftsystemen, Dampfnetzen, Kühlkreisläufen und allgemeinen Prozessanlagen eingesetzt. Damit ein Vortex-Gerät stabile und plausible Werte liefert, müssen Einbauort, Strömungsprofil, Mindestdurchfluss, Rohrleitung, Vibration und Prozessbedingungen jedoch sorgfältig passen.
Viele Messfehler entstehen nicht durch einen defekten Durchflussmesser, sondern durch ungünstige Einbaubedingungen. Zu kurze Einlaufstrecken, Rohrbögen direkt vor dem Gerät, teilweise geöffnete Ventile, Pumpen- oder Kompressorpulsationen, starke Rohrvibrationen oder ein zu niedriger Durchfluss können dazu führen, dass die Anzeige schwankt, zu niedrig ist oder bei Teillast ganz aussetzt.
Dieser Beitrag erklärt, worauf beim Einbau von Vortex-Durchflussmessern zu achten ist. Im Mittelpunkt stehen Einlauf- und Auslaufstrecken, Armaturen, Rohrbögen, Pumpen, Kompressoren, Vibration, Rohrhalterung, Mindestdurchfluss, Druckverlust, Einbaulage, Dampfisolierung, Signalauswertung und typische Praxisfehler.
Inhaltsverzeichnis
- Grundlagen: Wie ein Vortex-Durchflussmesser arbeitet
- Einlaufstrecken und Auslaufstrecken richtig planen
- Armaturen, Rohrbögen, Reduzierungen und Störstellen
- Mindestdurchfluss, Reynolds-Zahl und stabile Wirbelbildung
- Vibration, Pulsation und mechanische Rohrleitungseinflüsse
- Einbaulage bei Dampf, Gasen und Flüssigkeiten
- Dampf-Anwendungen: Isolation, Kondensat und Energieerfassung
- Druckverlust, Nennweite und Auslegung
- Signal, SPS-Anbindung und Prüfung der Messkette
- Praxisbeispiel: Vortex-Messwert schwankt bei niedriger Last
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Vortex-Messung beginnt bei der richtigen Einbausituation
- FAQ: Häufige Fragen zum Einbau von Vortex-Durchflussmessern
Grundlagen: Wie ein Vortex-Durchflussmesser arbeitet
Ein Vortex-Durchflussmesser nutzt die sogenannte Wirbelablösung hinter einem Störkörper im Messrohr. Strömt ein Medium an diesem Störkörper vorbei, bilden sich abwechselnd Wirbel. Die Frequenz dieser Wirbel steht in einem definierten Zusammenhang zur Strömungsgeschwindigkeit. Aus der Strömungsgeschwindigkeit und dem Rohrquerschnitt kann der Volumenstrom berechnet werden.
Das Messprinzip ist besonders interessant, weil keine beweglichen Teile wie Turbinenräder oder Zahnräder erforderlich sind. Dadurch sind Vortex-Geräte in vielen Anwendungen wartungsarm und robust. Sie eignen sich vor allem für Dampf, Gase und Flüssigkeiten, wenn das Medium, die Strömungsgeschwindigkeit und die Einbaubedingungen zum Messprinzip passen.
Die entscheidende Voraussetzung ist eine stabile Wirbelbildung. Diese entsteht nur, wenn die Strömung am Störkörper ausreichend ausgebildet und reproduzierbar ist. Ist der Durchfluss zu niedrig, das Strömungsprofil stark gestört oder die Rohrleitung mechanisch unruhig, kann das Vortex-Signal schwanken oder unplausibel werden.
| Einflussgröße | Warum wichtig? | Typisches Fehlerbild |
|---|---|---|
| Einlaufstrecke | Sorgt für ein möglichst stabiles Strömungsprofil vor dem Messgerät | Messwert ist systematisch zu hoch, zu niedrig oder schwankt. |
| Mindestdurchfluss | Nur bei ausreichender Strömung bildet sich ein stabiles Vortex-Signal | Anzeige setzt bei Teillast aus oder springt. |
| Vibration | Mechanische Schwingungen können das Sensorsignal überlagern | Messwert zeigt Durchfluss, obwohl wenig oder kein Durchfluss vorhanden ist. |
| Pulsation | Pulsierende Strömung stört die gleichmäßige Wirbelablösung | Messwert schwankt stark oder folgt Pumpen-/Kompressortaktung. |
| Mediumszustand | Dampfqualität, Gasfeuchte, Kondensat oder Zweiphasenströmung beeinflussen die Messung | Unruhige oder nicht reproduzierbare Messwerte. |
Einlaufstrecken und Auslaufstrecken richtig planen
Die Einlaufstrecke ist einer der wichtigsten Punkte beim Einbau eines Vortex-Durchflussmessers. Vor dem Messgerät sollte die Strömung möglichst gleichmäßig sein. Rohrbögen, Ventile, T-Stücke, Reduzierungen, Erweiterungen, Pumpen oder Kompressoren erzeugen Drall, Turbulenzen und ungleichmäßige Geschwindigkeitsprofile. Diese Störungen können die Wirbelbildung am Störkörper beeinflussen.
Die konkret erforderliche Einlauf- und Auslaufstrecke hängt vom Gerät, der Rohrnennweite, der Störstelle und den Herstellerangaben ab. In der Praxis werden häufig gerade Rohrstrecken stromauf und stromab des Messgerätes gefordert. Nach starken Störungen, zum Beispiel nach Regelventilen oder mehreren Rohrbögen in unterschiedlichen Ebenen, können längere Beruhigungsstrecken oder Strömungsgleichrichter erforderlich sein.
Die Auslaufstrecke ist ebenfalls wichtig. Auch hinter dem Messgerät sollte der Druck- und Strömungszustand nicht sofort durch ein Ventil, einen Bogen oder eine plötzliche Querschnittsänderung gestört werden. Besonders bei Gasen und Dampf können Druckänderungen, Verwirbelungen und Rückwirkungen auf das Messrohr die Stabilität der Messung beeinflussen.
Wenn in einer bestehenden Anlage nicht genügend Platz vorhanden ist, sollte nicht einfach „irgendwo“ eingebaut werden. Besser ist eine technische Bewertung: Gibt es eine ruhigere Messstelle? Kann ein Ventil versetzt werden? Ist ein Strömungsgleichrichter möglich? Passt ein anderes Messprinzip besser? Ein Vortex-Gerät kann nur so gut messen, wie die Strömung an der Messstelle es zulässt.
| Störstelle vor dem Vortex-Gerät | Möglicher Einfluss | Praxisbewertung |
|---|---|---|
| Ein einzelner Rohrbogen | Verzerrtes Strömungsprofil und leichter Drall | Gerade Einlaufstrecke nach Herstellerangabe einhalten. |
| Zwei Rohrbögen in verschiedenen Ebenen | Stärkerer Drall und komplexes Strömungsprofil | Besonders kritisch, längere Beruhigungsstrecke prüfen. |
| Regelventil oder teilweise geöffnetes Ventil | Turbulenz, Druckschwankung und Strömungsabriss | Möglichst nicht direkt vor dem Messgerät einbauen. |
| Pumpe oder Kompressor | Pulsation, Vibration und unruhige Strömung | Abstand, Dämpfung und Rohrhalterung prüfen. |
| Reduzierung oder Erweiterung | Veränderte Geschwindigkeit und gestörtes Profil | Sanfte Übergänge und ausreichende Beruhigung berücksichtigen. |
Armaturen, Rohrbögen, Reduzierungen und Störstellen
Armaturen in der Nähe eines Vortex-Durchflussmessers sind besonders kritisch, wenn sie die Strömung stark verändern. Ein vollständig geöffnetes Absperrventil ist meist weniger problematisch als ein teilweise geöffnetes Regelventil. Regelventile erzeugen oft starke Turbulenzen und Druckschwankungen. Deshalb sollten sie in der Regel nicht direkt vor dem Vortex-Gerät sitzen.
Auch Rohrbögen und T-Stücke beeinflussen die Messung. Nach einem Rohrbogen ist das Strömungsprofil häufig nicht mehr symmetrisch. Bei zwei Rohrbögen in unterschiedlichen Ebenen entsteht zusätzlich Drall. Dieser Drall kann dazu führen, dass die Wirbelablösung am Störkörper nicht dem idealen Zustand entspricht.
Reduzierungen und Erweiterungen können sinnvoll sein, wenn die Messnennweite an den tatsächlichen Durchfluss angepasst werden muss. Sie müssen aber strömungstechnisch sauber ausgeführt werden. Plötzliche Querschnittssprünge direkt vor dem Messgerät sind ungünstig. Eine falsch gewählte Reduzierung kann außerdem den Druckverlust erhöhen oder die Strömungsgeschwindigkeit in einen ungeeigneten Bereich verschieben.
In bestehenden Anlagen ist es häufig verlockend, den Vortex-Durchflussmesser dort einzubauen, wo gerade Platz ist. Für eine stabile Messung sollte jedoch der Prozess betrachtet werden: Wo ist die Strömung ruhig? Wo ist die Leitung vollständig gefüllt? Wo treten keine starken Vibrationen auf? Wo sind Wartung, Parametrierung und elektrische Anbindung gut möglich?
Mindestdurchfluss, Reynolds-Zahl und stabile Wirbelbildung
Ein Vortex-Durchflussmesser benötigt eine ausreichende Strömungsgeschwindigkeit. Unterhalb eines bestimmten Durchflusses entstehen keine stabilen, auswertbaren Wirbel. Dann kann das Gerät keinen zuverlässigen Messwert liefern. Dieses Verhalten ist kein Defekt, sondern eine Eigenschaft des Messprinzips.
Der Mindestdurchfluss hängt von Medium, Dichte, Viskosität, Rohrnennweite, Druck, Temperatur und Gerätekonstruktion ab. Bei Gasen und Dampf spielen Betriebsdruck und Betriebstemperatur eine wichtige Rolle, weil sie Dichte und Strömungsgeschwindigkeit beeinflussen. Bei Flüssigkeiten ist besonders die Viskosität relevant.
Ein typischer Auswahlfehler ist eine zu große Nennweite. Das Gerät passt zwar mechanisch in die Rohrleitung, arbeitet aber im normalen Betrieb zu weit unten im Messbereich. Besonders bei Teillast, Nachtbetrieb, schwankendem Verbrauch oder saisonalen Lastprofilen kann der Mindestdurchfluss unterschritten werden. Dann schwankt die Anzeige oder bleibt bei kleinen Mengen ohne stabilen Wert.
Deshalb sollte bei der Auslegung nicht nur der maximale Durchfluss betrachtet werden. Mindestens genauso wichtig sind der typische Betriebsdurchfluss und der minimale reale Durchfluss. Ein Vortex-Gerät sollte so ausgewählt werden, dass es im normalen Arbeitsbereich sicher oberhalb der unteren Messgrenze betrieben wird.
| Auslegungspunkt | Warum wichtig? | Typische Folge bei falscher Auslegung |
|---|---|---|
| Minimaler Durchfluss | Entscheidet, ob stabile Wirbel entstehen | Messwert setzt bei niedriger Last aus. |
| Typischer Durchfluss | Sollte im stabilen Arbeitsbereich des Gerätes liegen | Gerät arbeitet dauerhaft nahe an der unteren Grenze. |
| Maximaler Durchfluss | Bestimmt Druckverlust und mechanische Belastung | Überlast, erhöhte Strömungsgeschwindigkeit oder unnötiger Druckverlust. |
| Mediumsdaten | Dichte und Viskosität beeinflussen die Signalbildung | Messbereich wird unter realen Bedingungen falsch eingeschätzt. |
| Nennweite | Bestimmt Geschwindigkeit im Messrohr | Zu große DN führt bei kleinen Mengen zu instabilem Signal. |
Vibration, Pulsation und mechanische Rohrleitungseinflüsse
Vortex-Durchflussmesser erfassen ein dynamisches Signal. Deshalb können mechanische Schwingungen und Prozesspulsationen die Messung beeinflussen. Starke Rohrvibrationen, Pumpen, Kompressoren, pulsierende Durchflüsse oder schlecht abgestützte Rohrleitungen können das Sensorsignal überlagern und zu schwankenden oder scheinbaren Durchflusswerten führen.
Besonders kritisch sind Messstellen direkt in der Nähe von Kolbenpumpen, Kompressoren, schnell schaltenden Ventilen oder vibrierenden Aggregaten. Auch lange, schlecht abgestützte Rohrleitungsabschnitte können schwingen. Wenn die Schwingungsfrequenz in einem ungünstigen Bereich liegt, kann sie mit dem Vortex-Signal verwechselt oder als Störung erfasst werden.
Eine stabile Rohrhalterung ist daher wichtig. Das Messgerät sollte spannungsfrei eingebaut werden, und die Rohrleitung sollte vor und nach dem Gerät ausreichend abgestützt sein. Gleichzeitig dürfen Halterungen keine unzulässigen mechanischen Spannungen in das Messgerät einleiten. Bei starken Vibrationen sollte geprüft werden, ob der Einbauort geändert, die Rohrleitung besser gelagert oder ein anderes Messprinzip verwendet werden sollte.
Pulsation unterscheidet sich von reiner Vibration. Bei Pulsation ändert sich der tatsächliche Durchfluss periodisch. Das kann bei Kolbenpumpen, Dosierpumpen, Kompressoren oder taktenden Ventilen auftreten. Der Vortex-Durchflussmesser zeigt dann möglicherweise echte Schwankungen an. Trotzdem kann eine Dämpfung, ein Pulsationsdämpfer oder eine andere Messstelle notwendig sein, wenn ein stabiler Mittelwert benötigt wird.
Einbaulage bei Dampf, Gasen und Flüssigkeiten
Die passende Einbaulage hängt vom Medium und vom Prozesszustand ab. Bei Flüssigkeiten ist wichtig, dass das Messrohr vollständig gefüllt bleibt. Luft- oder Gasblasen im Messrohr können die Wirbelbildung stören. Eine Einbaulage, bei der sich Lufttaschen sammeln, ist daher ungünstig. Bei horizontalem Einbau sollte auf eine vollständige Befüllung und passende Rohrführung geachtet werden.
Bei Gasen ist zu beachten, dass Kondensat oder Flüssigkeitsanteile die Messung stören können. Wenn sich Kondensat im Messrohr sammelt, kann das Vortex-Signal unruhig werden. Die Messstelle sollte so gewählt werden, dass Kondensat nicht im Messgerät stehen bleibt und das Medium möglichst einphasig durch den Sensor strömt.
Bei Dampf ist die Einbaulage besonders wichtig, weil Kondensat, Nassdampf, Wärmeverluste und Leitungsführung zusammenwirken. Eine Messung in einer Leitung mit starkem Kondensatanfall oder zweiphasigem Zustand kann unruhig werden. Trockener beziehungsweise definierter Dampfzustand, geeignete Entwässerung und eine sinnvolle Position im Dampfnetz sind entscheidend.
Die Herstellerangaben zur Einbaulage sollten immer beachtet werden. Je nach Gerät und Anwendung können horizontale, vertikale oder bestimmte bevorzugte Orientierungen empfohlen sein. Auch die Position des Messumformers, der Elektronik und möglicher Druck- oder Temperaturkompensationen muss zur Einbausituation passen.

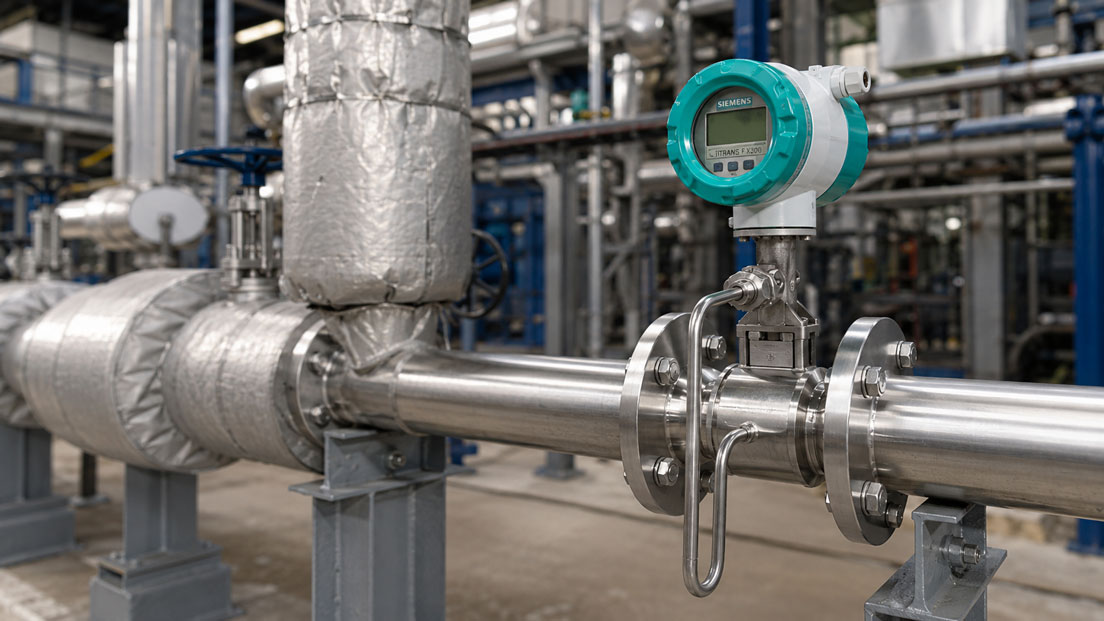

Dampf-Anwendungen: Isolation, Kondensat und Energieerfassung
Vortex-Durchflussmesser werden häufig für Dampf eingesetzt, weil das Messprinzip für viele Dampf- und Energieanwendungen gut geeignet ist. Bei Dampf geht es oft nicht nur um Volumenstrom, sondern um Massenstrom oder Energie. Dafür sind Druck- und Temperaturdaten wichtig, da Dichte und Enthalpie von den Prozessbedingungen abhängen.
Bei Dampf muss die Rohrleitung häufig isoliert werden, um Wärmeverluste zu reduzieren und Kondensatbildung zu vermeiden. Dabei ist wichtig, das Messgerät gemäß Herstellerangaben zu isolieren. Die Elektronik, das Messumformergehäuse und bestimmte Hals- oder Kühlbereiche dürfen nicht unzulässig aufgeheizt werden. Eine falsche Isolierung kann zu Elektronikproblemen oder verkürzter Lebensdauer führen.
Kondensat ist ein weiterer zentraler Punkt. Wenn Kondensat im Messrohr oder direkt vor dem Messgerät entsteht, verändert sich der Mediumszustand. Der Vortex-Durchflussmesser sieht dann nicht mehr nur Dampf, sondern eine Zweiphasenströmung aus Dampf und Wasseranteilen. Das kann zu stark schwankenden oder nicht reproduzierbaren Messwerten führen.
Für Energie- oder Wärmemengenmessungen muss außerdem die gesamte Messkette betrachtet werden. Vortex-Durchflussmesser mit Druck- und Temperaturkompensation können Massenstrom und Energieinformationen bereitstellen. Damit die Werte stimmen, müssen jedoch Sensorik, Parametrierung, Dampftabellen, Einbauort, Isolation und Leitsystem zusammenpassen.
Druckverlust, Nennweite und Auslegung
Ein Vortex-Durchflussmesser verursacht in der Regel einen moderaten Druckverlust, da ein Störkörper im Messrohr vorhanden ist. Der Druckverlust hängt von Nennweite, Medium, Dichte, Geschwindigkeit und Bauform ab. In vielen Anwendungen ist er unkritisch, sollte aber bei Dampf, Gasen und energieempfindlichen Prozessen nicht ignoriert werden.
Die Nennweite sollte nicht automatisch der Rohrnennweite entsprechen. Entscheidend ist die Strömungsgeschwindigkeit im Messrohr. Ist die Nennweite zu groß, wird der Mindestdurchfluss möglicherweise nicht erreicht. Ist sie zu klein, steigen Druckverlust und Geschwindigkeit. Eine Reduzierung kann sinnvoll sein, wenn dadurch der Durchfluss in einen stabilen Messbereich gebracht wird, muss aber sauber geplant werden.
Bei Gasen und Dampf ist die Umrechnung zwischen Normvolumen, Betriebsvolumen und Masse besonders wichtig. Ein Gerät, das bei einem bestimmten Betriebsdruck gut passt, kann bei anderem Druck oder anderer Temperatur in einem anderen Arbeitsbereich liegen. Deshalb sollten Betriebsdaten immer mit realen Minimal-, Normal- und Maximalwerten angegeben werden.
Eine gute Auslegung berücksichtigt daher nicht nur den Rohrdurchmesser, sondern den tatsächlichen Prozess: Medium, Zustand, Druck, Temperatur, minimaler Durchfluss, Normaldurchfluss, Maximaldurchfluss, zulässiger Druckverlust, Dampfqualität, Einbauort und gewünschte Messgröße.
Signal, SPS-Anbindung und Prüfung der Messkette
Vortex-Durchflussmesser liefern je nach Ausführung analoge, digitale oder pulsbasierte Signale. Typisch sind 4–20 mA, HART, Impuls-/Frequenzausgänge, Relaisausgänge oder Feldbuskommunikation. Für die Anlagenintegration ist entscheidend, dass Messgröße, Einheit, Messbereich, Dämpfung, Totalisierer und SPS-Skalierung korrekt zusammenpassen.
Bei Vortex-Geräten kann je nach Parametrierung Volumenstrom, Normvolumenstrom, Massenstrom oder Energie ausgegeben werden. Deshalb muss klar dokumentiert sein, welche Prozessgröße auf welchem Ausgang liegt. Ein elektrisch korrektes 4–20-mA-Signal kann trotzdem falsch interpretiert werden, wenn die SPS einen anderen Bereich oder eine andere Einheit erwartet.
Für die Prüfung von 4–20-mA-Signalen eignet sich der UPS4E Stromschleifen-Kalibrator. Damit lassen sich mA-Signale messen und simulieren, Stromschleifen prüfen und Skalierungsfehler zwischen Vortex-Durchflussmesser, Messumformer, SPS, Anzeige oder Datenlogger erkennen. Das ist besonders hilfreich bei Inbetriebnahme, Gerätetausch, Parametrieränderung oder Fehlersuche.
Bei schwankenden Messwerten sollte nicht nur das elektrische Signal geprüft werden. Es muss auch untersucht werden, ob die Schwankung wirklich aus dem Prozess kommt. Dazu gehören Einlaufstrecken, Durchflussbereich, Vibration, Pulsation, Dampftrockenheit, Leitungsfüllung und Parametrierung der Dämpfung. Erst danach lässt sich sicher beurteilen, ob ein elektrischer, mechanischer oder prozesstechnischer Fehler vorliegt.
| Prüfpunkt | Möglicher Fehler | Auswirkung |
|---|---|---|
| 4–20-mA-Skalierung | Messgerät und SPS verwenden unterschiedliche Bereiche | Durchfluss wird falsch angezeigt, obwohl das mA-Signal korrekt ist. |
| Einheit | Verwechslung von Betriebsvolumen, Normvolumen, Masse oder Energie | Werte wirken unplausibel oder passen nicht zur Bilanz. |
| Dämpfung | Zu starke oder zu geringe Signalglättung | Reale Änderungen werden verdeckt oder Schwankungen erscheinen zu stark. |
| Totalisierer | Falsche Einheit, falscher Impulswert oder Rücksetzlogik | Summenmenge stimmt nicht mit Prozessbilanz überein. |
| Diagnose | Warnmeldungen oder Signalqualität werden ignoriert | Einbau- oder Prozessprobleme bleiben unerkannt. |
Praxisbeispiel: Vortex-Messwert schwankt bei niedriger Last
In einer Anlage wird der Dampfverbrauch einer Produktionslinie mit einem Vortex-Durchflussmesser überwacht. Während der Hauptproduktion sind die Messwerte stabil und plausibel. In Teillastphasen am Morgen und am Abend schwankt die Anzeige jedoch stark. Teilweise fällt der Messwert kurzfristig auf null, obwohl weiterhin Dampf verbraucht wird.
Zunächst wird ein elektrischer Fehler vermutet. Die 4–20-mA-Schleife wird geprüft und liefert stabile Signale, wenn definierte Werte simuliert werden. Auch die SPS-Skalierung ist korrekt. Bei der Prozessanalyse zeigt sich jedoch, dass der Dampfverbrauch in Teillast sehr nahe an der unteren Messbereichsgrenze des Vortex-Gerätes liegt.
Zusätzlich sitzt ein Regelventil relativ nah vor dem Messgerät. Bei kleinen Öffnungsgraden erzeugt es starke Turbulenzen und Druckschwankungen. In Kombination mit niedrigem Durchfluss entsteht kein stabil auswertbares Vortex-Signal. Das Gerät ist nicht defekt, sondern die Einbausituation und der reale Teillastbetrieb passen nicht ausreichend zur Messaufgabe.
Nach Prüfung der Prozessdaten wird die Messstelle neu bewertet. Eine geeignetere Einlaufstrecke, eine andere Position des Regelventils und eine passende Nennweitenauslegung werden geprüft. Das Beispiel zeigt: Schwankende Vortex-Messwerte entstehen oft durch Mindestdurchfluss, Störstellen und Strömungsprofil, nicht durch den Sensor allein.
Welche Messgeräte / Produkte eignen sich?
Für Vortex-Anwendungen ist der SITRANS FX300 Wirbeldurchflussmesser eine passende Lösung. Er eignet sich für Dampf, Gase sowie leitfähige und nicht leitende Flüssigkeiten und ist je nach Anwendung als Kompakt- oder Getrenntausführung verfügbar. Besonders interessant ist die integrierte Druck- und Temperaturkompensation, wenn Massenstrom, Normvolumenstrom oder Energieinformationen benötigt werden.
Die Kategorie Coriolis / Vortex ist der passende Einstieg, wenn Vortex- und Coriolis-Messprinzipien verglichen oder für eine konkrete Anwendung ausgelegt werden sollen. Vortex ist besonders stark bei Dampf, Gasen und vielen Anwendungen mit robustem Volumen- oder Massenstrombedarf, während Coriolis bei direkter Massedurchflussmessung und Dichteinformation Vorteile bietet.
Für die übergeordnete Auswahl des richtigen Messprinzips ist außerdem die Kategorie Durchflussmesstechnik sinnvoll. Dort können je nach Medium und Prozess auch Alternativen wie MID, Ultraschall, Coriolis, Turbine oder andere Verfahren berücksichtigt werden, wenn Vortex aufgrund von Mindestdurchfluss, Vibration, Zweiphasenströmung oder Einbaubedingungen nicht optimal passt.
Wenn ein Vortex-Durchflussmesser über 4–20 mA in eine SPS oder ein Leitsystem eingebunden wird, ist der UPS4E Stromschleifen-Kalibrator hilfreich. Damit lassen sich Stromsignale prüfen, simulieren und Skalierungsfehler in der Messkette schnell erkennen.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| SITRANS FX300 Wirbeldurchflussmessgerät | Vortex-Durchflussmessung für Dampf, Gase und Flüssigkeiten | Dampfnetze, Prozessgase, Flüssigkeiten, Energieerfassung, Normvolumen- und Massenstrom |
| Coriolis / Vortex | Auswahl von Coriolis- und Vortex-Durchflussmessgeräten | Prinzipvergleich, Auslegung, Dampf-, Gas- und Flüssigkeitsanwendungen |
| Durchflussmesstechnik | Übergeordnete Auswahl des passenden Messprinzips | Vergleich von MID, Coriolis, Vortex, Ultraschall, Turbine und weiteren Verfahren |
| Strömungsgleichrichter / Einbauzubehör | Verbesserung des Strömungsprofils bei schwierigen Einbausituationen | Kurzen Einlaufstrecken, Rohrbögen, Drall und Störstellen vor dem Messgerät |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | SPS-Skalierung, Inbetriebnahme, Gerätetausch und Fehlersuche an analogen Ausgängen |
Fazit: Vortex-Messung beginnt bei der richtigen Einbausituation
Ein Vortex-Durchflussmesser kann Dampf, Gase und viele Flüssigkeiten robust und wartungsarm messen. Voraussetzung ist jedoch, dass Strömungsprofil, Einlaufstrecke, Mindestdurchfluss, Mediumszustand und mechanische Einbausituation zum Messprinzip passen. Besonders bei Dampf- und Gas-Anwendungen müssen Druck, Temperatur, Dichte, Kondensat und Teillastbetrieb sorgfältig bewertet werden.
Die häufigsten Fehler entstehen durch zu kurze Einlaufstrecken, Störstellen direkt vor dem Gerät, zu niedrige Strömungsgeschwindigkeit, Vibration, Pulsation oder falsche Skalierung in der SPS. Ein schwankender Messwert bedeutet deshalb nicht automatisch, dass der Sensor defekt ist. Oft zeigt das Gerät ein Problem der Strömung oder der Auslegung.
Die wichtigste Empfehlung lautet: Vortex-Durchflussmesser nicht nur nach Rohrnennweite auswählen. Entscheidend sind minimaler, typischer und maximaler Durchfluss, Mediumsdaten, Einbauort, Rohrführung, Armaturen, Vibration, Druckverlust, Signalart und gewünschte Messgröße. Erst wenn diese Punkte zusammenpassen, liefert die Vortex-Messung dauerhaft stabile und nachvollziehbare Werte.
FAQ: Häufige Fragen zum Einbau von Vortex-Durchflussmessern
Wie funktioniert ein Vortex-Durchflussmesser?
Ein Vortex-Durchflussmesser erzeugt hinter einem Störkörper im Messrohr Wirbel. Die Frequenz dieser Wirbel ist proportional zur Strömungsgeschwindigkeit. Daraus wird der Volumenstrom und je nach Ausführung mit Druck- und Temperaturkompensation auch Massenstrom oder Energie berechnet.
Warum sind Einlaufstrecken bei Vortex so wichtig?
Vortex-Geräte benötigen ein möglichst stabiles Strömungsprofil. Rohrbögen, Ventile, Pumpen oder Reduzierungen direkt vor dem Gerät können Drall und Turbulenzen erzeugen. Dadurch wird die Wirbelbildung beeinflusst und der Messwert kann schwanken oder abweichen.
Wie lang muss die Einlaufstrecke sein?
Die erforderliche Einlaufstrecke hängt vom Gerät, Rohrdurchmesser und der Störstelle vor dem Messgerät ab. Maßgeblich sind die Herstellerangaben. Nach starken Störungen wie Regelventilen oder mehreren Rohrbögen können längere Beruhigungsstrecken erforderlich sein.
Was passiert bei zu kurzer Einlaufstrecke?
Bei zu kurzer Einlaufstrecke ist das Strömungsprofil möglicherweise noch nicht ausreichend beruhigt. Der Vortex-Durchflussmesser kann dann zu hohe, zu niedrige oder schwankende Werte anzeigen, obwohl der Sensor selbst in Ordnung ist.
Warum ist der Mindestdurchfluss wichtig?
Unterhalb eines bestimmten Durchflusses entstehen keine stabil auswertbaren Wirbel. Dann kann das Gerät kein zuverlässiges Signal liefern. Besonders bei Teillast oder zu großer Nennweite kann dieser Effekt auftreten.
Warum schwankt ein Vortex-Durchflussmesser bei niedrigem Durchfluss?
Bei niedrigem Durchfluss ist die Strömungsgeschwindigkeit möglicherweise zu gering für eine stabile Wirbelbildung. Zusätzlich können Ventile, Pulsation oder Vibration das Signal stärker beeinflussen. Die Auslegung sollte den minimalen realen Durchfluss berücksichtigen.
Kann Vibration die Messung beeinflussen?
Ja. Starke Rohrvibrationen können das Sensorsignal überlagern und zu schwankenden oder scheinbaren Durchflusswerten führen. Eine stabile Rohrhalterung und ein geeigneter Einbauort sind daher wichtig.
Welche Rolle spielen Pumpen und Kompressoren?
Pumpen und Kompressoren können Pulsation, Vibration und unruhige Strömung erzeugen. Wenn ein Vortex-Durchflussmesser zu nah an solchen Aggregaten sitzt, kann die Messung instabil werden. Abstand, Dämpfung und Rohrhalterung sollten geprüft werden.
Ist ein Vortex-Durchflussmesser für Dampf geeignet?
Ja, Vortex-Durchflussmesser werden häufig für Dampf eingesetzt. Wichtig sind ein geeigneter Dampfzustand, passende Druck- und Temperaturdaten, korrekte Isolation, Vermeidung von Kondensatproblemen und eine sinnvolle Einbaulage.
Was muss bei Isolation von Dampfleitungen beachtet werden?
Die Rohrleitung darf häufig isoliert werden, aber Elektronik, Messumformergehäuse und bestimmte Kühl- oder Halsbereiche dürfen nicht unzulässig aufgeheizt werden. Die Herstellerangaben zur Isolation müssen eingehalten werden.
Kann Kondensat die Vortex-Messung stören?
Ja. Kondensat im Messrohr oder Zweiphasenströmung aus Dampf und Wasseranteilen kann zu unruhigen und nicht reproduzierbaren Messwerten führen. Entwässerung, Einbaulage und Dampfqualität sind deshalb wichtig.
Welche Einbaulage ist richtig?
Die richtige Einbaulage hängt von Medium und Gerät ab. Flüssigkeitsleitungen müssen vollständig gefüllt sein, Gasleitungen sollten Kondensatansammlungen vermeiden und Dampfleitungen müssen Kondensat und Wärmeverluste berücksichtigen. Die Herstellerangaben sind maßgeblich.
Verursacht ein Vortex-Durchflussmesser Druckverlust?
Ja, durch den Störkörper entsteht ein Druckverlust. Dieser ist oft moderat, sollte aber bei Gasen, Dampf und energieempfindlichen Prozessen berücksichtigt werden. Nennweite, Medium und Durchfluss bestimmen die tatsächliche Höhe.
Warum sollte die Nennweite nicht nur nach Rohrgröße ausgewählt werden?
Entscheidend ist die Strömungsgeschwindigkeit im Messrohr. Eine zu große Nennweite kann dazu führen, dass der Mindestdurchfluss nicht erreicht wird. Eine zu kleine Nennweite kann Druckverlust und Geschwindigkeit unnötig erhöhen.
Wie prüft man die 4–20-mA-Skalierung?
Mit einem Stromschleifenkalibrator können definierte mA-Werte gemessen oder simuliert werden. So lässt sich prüfen, ob Durchflussmesser, Messumformer, Anzeige und SPS denselben Messbereich und dieselbe Einheit verwenden.
Warum zeigt der Vortex-Durchflussmesser Durchfluss an, obwohl kein Durchfluss vorhanden ist?
Eine mögliche Ursache sind starke mechanische Vibrationen oder elektrische Störeinflüsse. Auch falsche Parametrierung oder ein ungünstig eingestellter Schwellwert kann eine Rolle spielen. Rohrleitung, Signal und Diagnose sollten gemeinsam geprüft werden.
Wann ist ein anderes Messprinzip besser?
Ein anderes Messprinzip kann sinnvoll sein, wenn der Durchfluss dauerhaft unterhalb des Vortex-Mindestbereichs liegt, starke Pulsation oder Vibration nicht vermeidbar ist, das Medium zweiphasig ist oder keine ausreichenden Einlaufstrecken realisierbar sind.
