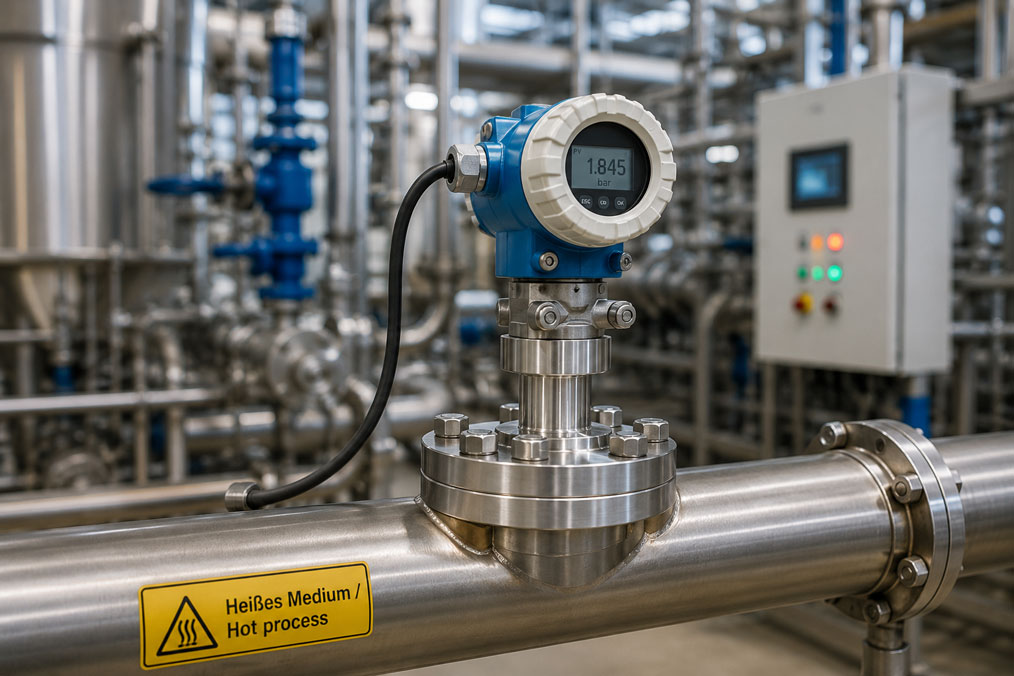

Prozesstransmitter werden in der Prozessindustrie eingesetzt, wenn Druck zuverlässig, langzeitstabil und häufig auch unter schwierigen Bedingungen erfasst werden muss. In vielen Anwendungen reicht ein direkt eingeschraubter Drucktransmitter jedoch nicht aus. Heiße, aggressive, viskose, kristallisierende, verschmutzte oder hygienisch anspruchsvolle Medien können den Druckanschluss verstopfen, die Messzelle beschädigen oder die Messung unzuverlässig machen.
Genau hier kommen Druckmittler ins Spiel. Ein Druckmittler trennt das Messgerät vom Prozessmedium und überträgt den Druck über eine Membran und eine geeignete Füllflüssigkeit auf den Prozesstransmitter. Dadurch kann die Druckmessung auch dort realisiert werden, wo der direkte Kontakt zwischen Medium und Messzelle problematisch wäre.
Dieser Beitrag erklärt, wann Prozesstransmitter mit Druckmittler sinnvoll sind, welche Rolle Membran, Füllflüssigkeit, Kapillarleitung, Temperatur, Reaktionszeit, Prozessanschluss, Hygieneausführung, Korrosionsbeständigkeit und Vakuumeinsatz spielen. Wichtig ist: Druckmittler-Systeme sollten immer anwendungsbezogen ausgelegt werden. Medium, Temperatur, Druckbereich, Prozessanschluss, Reinigung und gewünschte Dynamik müssen zusammen bewertet werden.
Inhaltsverzeichnis
- Grundlagen: Was ist ein Prozesstransmitter mit Druckmittler?
- Warum Druckmittler bei schwierigen Medien nötig sind
- Membran und Druckübertragung: Die Trennung vom Prozessmedium
- Füllflüssigkeit: Temperaturbereich, Verträglichkeit und Reaktionszeit
- Kapillarleitung und Remote Seal: Abstand zu Hitze, Vibration und Einbauort
- Heiße, aggressive, viskose und kristallisierende Medien richtig bewerten
- Hygieneanschlüsse für Lebensmittel, Pharma und Biotechnologie
- Vakuum, schnelle Prozesse und Grenzen der Druckmittler-Auslegung
- Ausgangssignal, SPS-Anbindung und Prüfung der Messkette
- Praxisbeispiel: Druckmessung in einer viskosen Produktleitung
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Druckmittler müssen zur Anwendung ausgelegt werden
- FAQ: Häufige Fragen zu Prozesstransmittern mit Druckmittler
Grundlagen: Was ist ein Prozesstransmitter mit Druckmittler?
Ein Prozesstransmitter wandelt den anstehenden Prozessdruck in ein elektrisches Signal um, zum Beispiel 4–20 mA, HART oder ein anderes Ausgangssignal. Er wird häufig in Chemieanlagen, Lebensmittelprozessen, Pharmaanlagen, Papierindustrie, Energieanlagen, Tank- und Rohrleitungssystemen oder Prüfständen eingesetzt. Das Messgerät soll den Prozessdruck zuverlässig erfassen und an eine SPS, ein Leitsystem, einen Datenlogger oder eine Anzeige übertragen.
Bei einer direkten Druckmessung steht das Prozessmedium unmittelbar am Druckanschluss oder an der Messzelle des Transmitters an. Das funktioniert gut bei sauberen, nicht aggressiven und temperaturmäßig unkritischen Medien. Sobald das Medium jedoch klebt, kristallisiert, Feststoffe enthält, stark korrosiv ist oder sehr heiß wird, kann ein direkter Anschluss problematisch werden.
Ein Druckmittler trennt den Prozesstransmitter vom Medium. Auf der Prozessseite befindet sich eine dünne Membran. Hinter dieser Membran befindet sich eine Füllflüssigkeit, die den Druck auf den Transmitter überträgt. Das Medium berührt also nicht die empfindliche Messzelle des Transmitters, sondern nur die dafür ausgelegte Membran und den Prozessanschluss des Druckmittlers.
Der Druckmittler ist damit nicht nur Zubehör, sondern ein wichtiger Teil der Messkette. Seine Auslegung beeinflusst Genauigkeit, Reaktionszeit, Temperaturverhalten, Reinigung, Beständigkeit und Langzeitstabilität. Ein gut ausgewählter Druckmittler kann eine Messstelle zuverlässig machen; ein falsch ausgelegter Druckmittler kann dagegen zu träger Messung, Drift, Beschädigung oder Fehlinterpretationen führen.
| Messaufbau | Typischer Einsatz | Vorteil | Worauf achten? |
|---|---|---|---|
| Direkt angeschlossener Prozesstransmitter | Saubere, nicht aggressive Medien mit moderater Temperatur | Schnelle Reaktion, einfacher Aufbau, geringe Zusatzfehler | Medium darf Messzelle und Druckkanal nicht schädigen oder verstopfen. |
| Prozesstransmitter mit frontbündigem Druckmittler | Viskose, pastöse, verschmutzte oder kristallisierende Medien | Weniger Totraum, bessere Reinigbarkeit, geringeres Verstopfungsrisiko | Membranmaterial, Prozessanschluss und Reinigungskonzept passend wählen. |
| Prozesstransmitter mit Kapillarleitung | Heiße Medien, starke Vibration, schwer zugängliche Messstellen | Transmitter kann entfernt vom Prozess montiert werden | Kapillarlänge, Füllflüssigkeit und Temperaturfehler sorgfältig auslegen. |
| Hygienischer Druckmittler | Lebensmittel, Getränke, Pharma, Biotechnologie | Reinigungsfähig, totraumarm, geeignet für CIP/SIP-Konzepte | Hygieneanschluss, Oberfläche, Dichtung und Füllmedium beachten. |
Warum Druckmittler bei schwierigen Medien nötig sind
Viele Druckmessprobleme entstehen nicht durch den Transmitter selbst, sondern durch den Prozessanschluss. Klassische Druckanschlüsse besitzen oft kleine Bohrungen oder Druckkanäle. Bei dünnflüssigen, sauberen Medien ist das unkritisch. Bei zähen, klebrigen, verschmutzten oder kristallisierenden Medien können diese Kanäle jedoch verstopfen. Der Transmitter misst dann nicht mehr den tatsächlichen Prozessdruck, sondern einen verzögerten oder eingeschlossenen Druckzustand.
Ein Druckmittler verlagert die Berührung mit dem Medium auf eine größere, meist frontbündige Membran. Dadurch gibt es weniger enge Druckkanäle, in denen sich Produktreste, Feststoffe oder Kristalle absetzen können. Besonders in Dosieranlagen, Chemieprozessen, Abwasseranwendungen, Lebensmittelproduktion, Papierindustrie und bei pastösen Medien kann das entscheidend sein.
Ein weiterer Grund ist die chemische Beständigkeit. Ein Prozessmedium kann die Messzelle oder Dichtungen eines normalen Transmitters angreifen. Mit einem Druckmittler kann ein geeignetes Membranmaterial gewählt werden, zum Beispiel Edelstahl, Hastelloy, Tantal, Monel oder eine beschichtete beziehungsweise ausgekleidete Ausführung. Die konkrete Auswahl hängt von Medium, Temperatur, Konzentration, pH-Wert, Reinigungschemie und Betriebsbedingungen ab.
Auch hohe Temperaturen sprechen für einen Druckmittler. Der Prozess kann so heiß sein, dass der Transmitter direkt am Anschluss thermisch überlastet würde. Über Kapillarleitungen, Kühlelemente oder eine geeignete Einbaulösung kann der Transmitter thermisch vom Prozess getrennt werden. Dabei muss aber beachtet werden, dass solche Lösungen die Reaktionszeit und das Temperaturverhalten beeinflussen.
Membran und Druckübertragung: Die Trennung vom Prozessmedium
Die Membran ist das zentrale Element des Druckmittlers. Sie steht auf der Prozessseite mit dem Medium in Kontakt und verformt sich minimal durch den anstehenden Druck. Diese Bewegung wird über die Füllflüssigkeit an den Prozesstransmitter übertragen. Die Membran muss daher gleichzeitig medienbeständig, mechanisch geeignet, dicht und ausreichend empfindlich sein.
Eine große Membran kann bei niedrigen Drücken und empfindlichen Messbereichen vorteilhaft sein, weil sie eine bessere Druckübertragung ermöglicht. Eine kleinere Membran kann mechanisch robuster oder platzsparender sein, ist aber nicht für jede niedrige Druckspanne geeignet. Je kleiner der Messbereich, desto wichtiger wird die sorgfältige Abstimmung zwischen Membrandurchmesser, Füllvolumen, Transmitter und Temperaturverhalten.
Das Membranmaterial muss zum Medium passen. Edelstahl 316L ist für viele Standardanwendungen geeignet, aber nicht für jedes aggressive Medium. Bei Chloriden, starken Säuren, Laugen, Lösungsmitteln oder speziellen Reinigungsprozessen können Sonderwerkstoffe erforderlich sein. Eine falsche Materialauswahl kann zu Korrosion, Membranschäden, Leckage oder driftenden Messwerten führen.
Auch die Oberfläche spielt eine Rolle. In hygienischen Anwendungen sind glatte, reinigungsfähige Oberflächen wichtig. Bei viskosen oder klebrigen Medien kann eine frontbündige Membran verhindern, dass sich Produkt in Toträumen sammelt. In abrasiven Medien muss zusätzlich geprüft werden, ob Membrandicke, Werkstoff und Einbauposition der Belastung standhalten.
Füllflüssigkeit: Temperaturbereich, Verträglichkeit und Reaktionszeit
Die Füllflüssigkeit überträgt den Druck von der Membran auf die Messzelle des Prozesstransmitters. Sie muss zum Temperaturbereich, zur Anwendung und zum Sicherheitskonzept passen. Typische Füllflüssigkeiten sind Silikonöle, synthetische Öle, Hochtemperaturflüssigkeiten, lebensmitteltaugliche Füllmedien oder spezielle Flüssigkeiten für Vakuum- oder Tieftemperaturanwendungen.
Eine Füllflüssigkeit darf nicht nur nach maximaler Temperatur ausgewählt werden. Entscheidend sind auch Viskosität, Ausdehnungsverhalten, Kompressibilität, Verträglichkeit im Fehlerfall und der gewünschte dynamische Messverlauf. Eine hochviskose Füllflüssigkeit kann die Messung träger machen, insbesondere bei langen Kapillarleitungen oder niedrigen Temperaturen.
Bei Lebensmittel- und Pharmaanwendungen ist die Auswahl der Füllflüssigkeit besonders sensibel. Falls eine Membran beschädigt würde, darf das Risiko für Produkt, Prozess und Reinigungskonzept nicht ignoriert werden. Deshalb werden in solchen Anwendungen häufig geeignete lebensmitteltaugliche oder hygienisch bewertete Füllmedien eingesetzt, sofern sie zum Temperaturbereich und zur Messaufgabe passen.
Temperaturänderungen wirken sich auf die Füllflüssigkeit aus. Sie dehnt sich aus oder zieht sich zusammen. Dadurch können zusätzliche Messabweichungen entstehen, besonders bei großen Füllvolumen, langen Kapillaren oder stark schwankenden Umgebungstemperaturen. Eine fachgerechte Auslegung versucht, Füllvolumen und Temperatureinflüsse so gering wie möglich zu halten.
| Auslegungsmerkmal | Einfluss auf die Messung | Typische Folge bei falscher Auswahl |
|---|---|---|
| Membrandurchmesser | Beeinflusst Empfindlichkeit, Druckbereich und Übertragungsverhalten | Zu kleine Membran kann bei niedrigen Drücken zu höheren Fehlern führen. |
| Membranmaterial | Bestimmt Medien- und Korrosionsbeständigkeit | Ungeeignetes Material kann korrodieren oder beschädigt werden. |
| Füllflüssigkeit | Beeinflusst Temperaturbereich, Reaktionszeit und Systemfehler | Falsches Füllmedium kann träge Messung, Drift oder Temperaturfehler verursachen. |
| Füllvolumen | Je größer das Volumen, desto stärker können Temperatureffekte wirken | Große Volumina erhöhen potenziell Temperaturfehler und Trägheit. |
| Prozessanschluss | Bestimmt Einbau, Hygiene, Reinigung und Totraumverhalten | Ungeeigneter Anschluss kann Ablagerungen oder Reinigungsprobleme verursachen. |
Kapillarleitung und Remote Seal: Abstand zu Hitze, Vibration und Einbauort
Ein Prozesstransmitter muss nicht immer direkt am Druckmittler sitzen. Bei sogenannten Remote-Seal-Lösungen wird der Druckmittler über eine Kapillarleitung mit dem Transmitter verbunden. Das ist sinnvoll, wenn der Prozess sehr heiß ist, die Messstelle schwer zugänglich liegt, starke Vibrationen auftreten oder der Transmitter aus Wartungsgründen an einer besser erreichbaren Stelle montiert werden soll.
Die Kapillarleitung ist jedoch kein neutrales Verbindungsteil. Sie enthält Füllflüssigkeit und erhöht damit das Gesamtfüllvolumen des Systems. Je länger die Kapillare, desto stärker können Temperaturänderungen und dynamische Effekte die Messung beeinflussen. Eine lange Kapillare kann die Reaktionszeit verlängern und die Messung empfindlicher gegenüber Umgebungstemperaturen machen.
Bei Differenzdruckmessungen mit zwei Druckmittlern ist die Kapillarauslegung besonders kritisch. Unterschiedliche Kapillarlängen, unterschiedliche Temperaturen entlang der Kapillaren oder unsymmetrische Einbaubedingungen können Messfehler verursachen. Deshalb müssen beide Seiten sorgfältig ausgelegt und montiert werden.
Remote-Seal-Systeme sind sehr nützlich, wenn sie richtig ausgelegt werden. Sie sollten aber nicht pauschal als beste Lösung betrachtet werden. Wenn eine direkte Montage mit Kühlelement oder geeigneter Einbaulage möglich ist, kann sie dynamisch und messtechnisch günstiger sein. Die Entscheidung hängt von Temperatur, Zugänglichkeit, Messbereich, Vibration, Prozessanschluss und Wartungskonzept ab.
Heiße, aggressive, viskose und kristallisierende Medien richtig bewerten
Die Medienbewertung ist der wichtigste Schritt bei der Auswahl eines Druckmittler-Systems. Ein Medium kann gleichzeitig heiß, korrosiv, viskos und kristallisierend sein. Dann reicht es nicht, nur einen passenden Druckbereich zu nennen. Es muss geklärt werden, wie sich das Medium im Betrieb, beim Stillstand, beim Reinigen und beim Anfahren verhält.
Bei heißen Medien steht die thermische Entkopplung im Vordergrund. Der Transmitter darf nicht überhitzt werden, und die Füllflüssigkeit muss zur maximalen und minimalen Temperatur passen. Bei stark wechselnden Temperaturen muss zusätzlich der Temperatureinfluss auf die Messgenauigkeit bewertet werden.
Bei aggressiven Medien ist die Werkstoffauswahl entscheidend. Die Membran, Dichtung und alle medienberührten Teile müssen beständig sein. Korrosion ist nicht nur ein Haltbarkeitsthema, sondern auch ein Sicherheits- und Messgenauigkeitsthema. Eine angegriffene Membran kann ihre mechanischen Eigenschaften verändern oder undicht werden.
Bei viskosen, pastösen oder kristallisierenden Medien ist die Geometrie der Messstelle besonders wichtig. Frontbündige oder inline ausgeführte Druckmittler reduzieren Toträume und erleichtern Reinigung. Wenn das Medium beim Abkühlen kristallisiert oder aushärtet, muss außerdem die Stillstandssituation betrachtet werden. Eine Messstelle, die im heißen Betrieb funktioniert, kann nach Abkühlung blockiert sein.
| Medium / Prozessproblem | Typisches Risiko | Geeigneter Auslegungsfokus |
|---|---|---|
| Heißes Medium | Transmitterüberhitzung, Füllflüssigkeitsgrenzen, Temperaturfehler | Kühlelement, Kapillarleitung, Hochtemperaturfüllung und Montageort bewerten. |
| Aggressives Medium | Korrosion an Membran, Dichtung oder Anschluss | Membranwerkstoff, Dichtungsmaterial und Reinigungschemie prüfen. |
| Viskoses oder pastöses Medium | Verstopfung, Anhaftung, langsame Druckübertragung | Frontbündige Membran, großer Anschluss und kurze Druckübertragung bevorzugen. |
| Kristallisierendes Medium | Blockierte Druckkanäle und Messwertverzögerung nach Stillstand | Totraumfreie Messstelle, Temperaturführung und Reinigungsmöglichkeit beachten. |
| Abrasives Medium | Membranverschleiß durch Feststoffe oder Strömung | Werkstoff, Einbaulage und Strömungsbelastung sorgfältig bewerten. |
Hygieneanschlüsse für Lebensmittel, Pharma und Biotechnologie
In Lebensmittel-, Getränke-, Pharma- und Biotechnologieanlagen müssen Druckmessstellen nicht nur technisch funktionieren, sondern auch hygienisch in den Prozess passen. Toträume, nicht reinigungsfähige Spalte, ungeeignete Dichtungen oder raue Oberflächen können zu Produktresten, mikrobiologischen Risiken oder Reinigungsproblemen führen.
Hygienische Druckmittler werden deshalb häufig mit Tri-Clamp-, Varivent-, Milchrohr-, aseptischen oder anderen geeigneten Prozessanschlüssen eingesetzt. Eine frontbündige Membran erleichtert die Reinigung und reduziert Produktablagerungen. In CIP- und SIP-Prozessen müssen zusätzlich Temperatur, Reinigungsmedium, Dichtung und Oberflächenqualität berücksichtigt werden.
Auch das Füllmedium ist in hygienischen Anwendungen wichtig. Je nach Prozess kann ein geeignetes lebensmitteltaugliches Füllmedium erforderlich sein. Gleichzeitig muss es den Temperaturbereich und die geforderte Messdynamik abdecken. Eine rein hygienische Auswahl ohne Blick auf Temperatur und Messbereich kann zu träger oder ungenauer Messung führen.
Hygieneanwendungen zeigen besonders deutlich, dass Prozesstransmitter und Druckmittler als Komplettsystem betrachtet werden müssen. Prozessanschluss, Membran, Dichtung, Füllmedium, Montage, Reinigung und Kalibrierung müssen zusammenpassen. Bei qualitätsrelevanten Messstellen sollte das System dokumentiert und regelmäßig überprüft werden.
Vakuum, schnelle Prozesse und Grenzen der Druckmittler-Auslegung
Druckmittler können auch bei Vakuum oder Unterdruck eingesetzt werden, jedoch nicht ohne genaue Prüfung. Unter Vakuumbedingungen kann die Füllflüssigkeit ausgasen oder das System anders reagieren als bei Überdruck. Auch die Membran muss für die auftretenden Druckverhältnisse geeignet sein. In kritischen Vakuumanwendungen ist eine spezielle Auslegung erforderlich.
Schnelle Prozesse sind eine weitere Herausforderung. Jede Druckmittlerkombination besitzt eine gewisse Übertragungsdynamik. Membran, Füllflüssigkeit, Kapillarleitung und Transmitter bilden zusammen ein hydraulisches Übertragungssystem. Bei langsamen Füllstandsanwendungen ist das oft unkritisch. Bei schnellen Druckstößen, Regelkreisen oder Sicherheitsabschaltungen kann die Reaktionszeit jedoch entscheidend sein.
Auch niedrige Messbereiche stellen hohe Anforderungen. Je kleiner die Druckspanne, desto stärker wirken sich Membransteifigkeit, Temperatureffekte und Füllvolumen aus. Ein Druckmittler, der bei 0–10 bar problemlos arbeitet, ist nicht automatisch für 0–100 mbar geeignet. Gerade bei kleinen Differenzdrücken muss sehr sorgfältig ausgelegt werden.
Die Grenzen eines Druckmittler-Systems sollten offen bewertet werden. Nicht jede Prozessbedingung lässt sich mit jeder Bauform sinnvoll lösen. Manchmal ist eine andere Messstelle, ein anderer Prozessanschluss, ein spezieller Sensor, eine Temperaturführung oder ein anderes Messprinzip die bessere Lösung. Fachberatung ist hier kein Zusatz, sondern ein wichtiger Teil der technischen Auslegung.
Ausgangssignal, SPS-Anbindung und Prüfung der Messkette
Ein Prozesstransmitter mit Druckmittler liefert am Ende der Messkette ein elektrisches Signal, häufig 4–20 mA oder 4–20 mA mit HART. Dieses Signal wird in einer SPS, einem Leitsystem, einer Anzeige oder einem Datenlogger skaliert. Damit der angezeigte Wert stimmt, müssen Druckbereich, Einheit, Ausgangssignal und Skalierung korrekt zusammenpassen.
Bei Messstellen mit Druckmittler ist es besonders wichtig, nicht nur den Sensor allein zu betrachten. Das mechanische Übertragungssystem kann den Druck korrekt erfassen, aber die SPS kann falsch skaliert sein. Umgekehrt kann die elektrische Skalierung korrekt sein, aber der Druckmittler ist zu träge oder durch Temperatureinfluss verschoben. Eine saubere Inbetriebnahme prüft daher mechanische und elektrische Messkette gemeinsam.
Für die Prüfung von 4–20-mA-Signalen eignet sich der UPS4E Stromschleifen-Kalibrator. Damit lassen sich mA-Signale messen und simulieren, Stromschleifen prüfen und Skalierungsfehler zwischen Transmitter, SPS, Anzeige oder Datenlogger erkennen. Gerade nach Austausch eines Prozesstransmitters oder Änderung des Messbereichs ist diese Prüfung sehr hilfreich.
Bei sicherheits- oder qualitätsrelevanten Messstellen sollte die komplette Messkette dokumentiert werden. Dazu gehören Messbereich, Druckmittlerbauform, Membranmaterial, Füllflüssigkeit, Kapillarlänge, Prozessanschluss, Ausgangssignal, SPS-Skalierung und Kalibrierstatus. Nur so bleibt die Messstelle auch nach Wartung oder Gerätetausch nachvollziehbar.
Praxisbeispiel: Druckmessung in einer viskosen Produktleitung
In einer Produktionsanlage wird der Druck einer viskosen Flüssigkeit in einer Rohrleitung überwacht. Zunächst ist ein normaler Drucktransmitter mit Standard-Gewindeanschluss eingebaut. Im Betrieb zeigt die Messstelle nach einiger Zeit verzögerte und unplausible Werte. Besonders nach Stillstand und Wiederanfahren reagiert der Transmitter deutlich langsamer als erwartet.
Bei der Prüfung zeigt sich, dass sich Produktreste im engen Druckkanal des Anschlusses absetzen. Nach dem Abkühlen wird das Medium zäher und blockiert die Druckübertragung teilweise. Der Transmitter selbst ist elektrisch in Ordnung, misst aber nicht mehr den tatsächlichen Prozessdruck. Ein Austausch gegen denselben Transmitter würde das Problem daher nur kurzfristig lösen.
Die Messstelle wird auf einen Prozesstransmitter mit frontbündigem Druckmittler umgestellt. Die Membran liegt direkt am Prozess an, und enge Toträume werden reduziert. Zusätzlich werden Membranmaterial, Dichtung und Reinigungsablauf auf das Medium abgestimmt. Nach der Umrüstung reagiert die Messstelle stabiler und lässt sich besser reinigen.
Das Beispiel zeigt, warum die Ursache bei schwierigen Medien oft nicht im Transmitter, sondern in der Art der Druckankopplung liegt. Der Druckmittler macht die Messstelle prozessgerecht, wenn er passend zur Anwendung ausgelegt wird.
Welche Messgeräte / Produkte eignen sich?
Für Anwendungen in der Prozessindustrie bietet ICS Schneider Messtechnik die Kategorie Prozesstransmitter / Differenzdrucktransmitter. Diese Geräte sind für anspruchsvolle Druckmessaufgaben in industriellen Anlagen geeignet, zum Beispiel für Druck, Differenzdruck, Füllstand, Filterüberwachung oder Prozessüberwachung. Bei schwierigen Medien sollte die Auswahl immer zusammen mit der passenden Druckmittler-Auslegung erfolgen.
Die Kategorie Druckmittler ist der zentrale Einstieg, wenn der Prozesstransmitter vom Medium getrennt werden muss. Dort sind Lösungen für heiße, viskose, aggressive, kristallisierende und hygienisch anspruchsvolle Medien relevant. Je nach Anwendung kommen Membrandruckmittler, Rohrdruckmittler, frontbündige Anschlüsse, Flansche, Gewindeanschlüsse, Hygieneanschlüsse oder kapillargebundene Fernleitungen infrage.
Für die elektrische Prüfung der Messkette ist zusätzlich der UPS4E Stromschleifen-Kalibrator sinnvoll, wenn der Prozesstransmitter ein 4–20-mA-Signal liefert. Damit lassen sich Transmitterausgang, Stromschleife und SPS-Skalierung unabhängig vom Prozess prüfen. Das ist besonders nützlich bei Inbetriebnahme, Fehlersuche, Austausch oder Kalibrierung.
Die wichtigste Empfehlung bei Prozesstransmittern mit Druckmittler lautet: nicht nur ein Gerät auswählen, sondern das komplette System spezifizieren. Dazu gehören Medium, Temperatur, Druckbereich, Vakuumanteil, Prozessanschluss, Membranmaterial, Füllflüssigkeit, Kapillarlänge, Reinigungsprozess, Einbaulage, Ausgangssignal und Kalibrieranforderung.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| Prozesstransmitter / Differenzdrucktransmitter | Druck- und Differenzdruckmessung in Prozessanlagen | Chemie, Energie, Papier, Pharma, Lebensmittel, Tank- und Rohrleitungsprozesse |
| Druckmittler | Trennung des Messgeräts vom Prozessmedium | Heiße, aggressive, viskose, kristallisierende, verschmutzte und hygienische Medien |
| Membrandruckmittler | Frontbündige oder flanschbasierte Druckübertragung | Chemie, Prozessindustrie, Hygiene, viskose Medien und hohe Temperaturen |
| Rohrdruckmittler | Druckmessung direkt im Rohrquerschnitt | Strömende, viskose oder hygienisch zu reinigende Medien |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | Transmitterausgang, SPS-Skalierung, Inbetriebnahme, Service und Fehlersuche |
Fazit: Druckmittler müssen zur Anwendung ausgelegt werden
Prozesstransmitter mit Druckmittler sind eine sehr gute Lösung, wenn schwierige Medien sicher und zuverlässig gemessen werden sollen. Sie schützen den Transmitter vor direktem Medienkontakt, reduzieren Verstopfungsrisiken, ermöglichen hygienische Messstellen und erlauben Druckmessung auch bei hohen Temperaturen, aggressiven Medien oder ungünstigen Einbaubedingungen.
Der Druckmittler ist dabei kein beliebiges Zubehör. Membran, Füllflüssigkeit, Kapillarleitung, Prozessanschluss, Dichtung, Temperaturbereich und Reinigbarkeit beeinflussen die Messqualität direkt. Besonders bei niedrigen Messbereichen, Vakuum, schnellen Prozessen oder langen Kapillarleitungen muss die Auslegung sorgfältig erfolgen.
Die wichtigste Empfehlung lautet: Prozesstransmitter und Druckmittler immer als Komplettsystem betrachten. Nur wenn Medium, Temperatur, Druckbereich, Werkstoffe, Füllflüssigkeit, Anschluss, Ausgangssignal und Kalibrierung zusammenpassen, entsteht eine Messstelle, die im Alltag zuverlässig funktioniert und langfristig wartbar bleibt.
FAQ: Häufige Fragen zu Prozesstransmittern mit Druckmittler
Was ist ein Prozesstransmitter mit Druckmittler?
Ein Prozesstransmitter mit Druckmittler ist eine Druckmessstelle, bei der der Transmitter nicht direkt mit dem Medium in Kontakt steht. Der Prozessdruck wird über eine Membran und eine Füllflüssigkeit auf den Transmitter übertragen.
Wann braucht man einen Druckmittler?
Ein Druckmittler ist sinnvoll, wenn das Medium heiß, aggressiv, viskos, kristallisierend, verschmutzt, abrasiv oder hygienisch kritisch ist. Er schützt den Transmitter und kann Verstopfungen, Korrosion und Reinigungsprobleme reduzieren.
Warum ist ein direkter Druckanschluss bei viskosen Medien problematisch?
Viskose oder pastöse Medien können enge Druckkanäle verstopfen oder die Druckübertragung verzögern. Dadurch zeigt der Transmitter nicht mehr den aktuellen Prozessdruck an. Ein frontbündiger Druckmittler reduziert solche Toträume.
Welche Aufgabe hat die Membran im Druckmittler?
Die Membran trennt das Prozessmedium von der Füllflüssigkeit und dem Messgerät. Sie überträgt den Prozessdruck mechanisch auf die Füllflüssigkeit, ohne dass das Medium in den Transmitter gelangt.
Welches Membranmaterial ist geeignet?
Das hängt vom Medium, der Temperatur, dem pH-Wert, Chloridgehalt, Reinigungschemie und der mechanischen Belastung ab. Häufig werden Edelstahl oder Sonderwerkstoffe wie Hastelloy, Tantal, Monel oder beschichtete Ausführungen verwendet.
Was macht die Füllflüssigkeit im Druckmittler?
Die Füllflüssigkeit überträgt die Bewegung der Membran auf die Messzelle des Transmitters. Sie beeinflusst Temperaturbereich, Reaktionszeit, Messabweichung und Eignung für Hygiene-, Hochtemperatur- oder Vakuumanwendungen.
Kann die Füllflüssigkeit die Messung verfälschen?
Ja. Viskosität, Ausdehnung und Kompressibilität der Füllflüssigkeit können Reaktionszeit und Temperaturverhalten beeinflussen. Deshalb muss die Füllflüssigkeit passend zu Temperatur, Messbereich und Dynamik ausgewählt werden.
Wann wird eine Kapillarleitung eingesetzt?
Eine Kapillarleitung wird eingesetzt, wenn der Transmitter vom Prozess entfernt montiert werden soll, zum Beispiel wegen hoher Temperatur, Vibration, schlechter Zugänglichkeit oder räumlicher Trennung. Die Kapillarlänge sollte so kurz wie möglich und so lang wie nötig gewählt werden.
Wie wirkt sich eine lange Kapillarleitung aus?
Eine lange Kapillarleitung erhöht das Füllvolumen und kann die Reaktionszeit verlängern. Außerdem können Umgebungstemperaturen entlang der Kapillare zusätzliche Messabweichungen verursachen. Deshalb müssen Kapillarlänge und Verlegung sorgfältig geplant werden.
Sind Druckmittler für Vakuum geeignet?
Ja, aber nur bei geeigneter Auslegung. Füllflüssigkeit, Membran, Druckbereich und Temperatur müssen für Vakuum geeignet sein. In kritischen Vakuumanwendungen sollte die Auslegung immer fachlich geprüft werden.
Was ist ein Remote Seal?
Remote Seal bezeichnet eine Druckmittlerlösung, bei der der Druckmittler über eine Kapillarleitung mit dem Transmitter verbunden ist. Dadurch kann der Transmitter entfernt vom heißen, vibrierenden oder schwer zugänglichen Prozess montiert werden.
Welche Druckmittler sind für Hygieneanwendungen geeignet?
Für Hygieneanwendungen werden häufig frontbündige oder inline ausgeführte Druckmittler mit geeigneten Hygieneanschlüssen wie Tri-Clamp, Varivent oder aseptischen Anschlüssen verwendet. Wichtig sind glatte Oberflächen, geeignete Dichtungen und Reinigbarkeit.
Was muss bei CIP- und SIP-Reinigung beachtet werden?
Bei CIP und SIP müssen Temperatur, Reinigungsmedium, Dichtungen, Membranmaterial, Oberflächenqualität und Füllflüssigkeit zur Reinigung passen. Die Messstelle sollte totraumarm und vollständig reinigungsfähig ausgelegt sein.
Kann ein Druckmittler die Reaktionszeit verschlechtern?
Ja. Membran, Füllflüssigkeit, Füllvolumen und Kapillarleitung beeinflussen die Dynamik. Bei langsamen Prozessen ist das oft unkritisch. Bei schnellen Regelungen, Druckstößen oder Sicherheitsfunktionen muss die Reaktionszeit genau bewertet werden.
Wie wird ein Prozesstransmitter mit Druckmittler kalibriert?
Das System sollte möglichst als Einheit aus Druckmittler und Transmitter kalibriert werden, weil Membran, Füllflüssigkeit und Montage die Übertragung beeinflussen. Nach Änderungen am System sollte die Kalibrierung oder zumindest eine Funktionsprüfung wiederholt werden.
Welche Angaben werden für die Auslegung benötigt?
Wichtig sind Medium, Konzentration, Temperatur, Druckbereich, Vakuumanteil, Prozessanschluss, gewünschte Genauigkeit, Reaktionszeit, Reinigungsverfahren, Einbaulage, Umgebungstemperatur, Ausgangssignal und Kalibrieranforderung.
Wann ist Fachberatung besonders wichtig?
Fachberatung ist besonders wichtig bei aggressiven Medien, hohen Temperaturen, Vakuum, niedrigen Messbereichen, langen Kapillaren, Hygieneanforderungen, schnellen Prozessen oder wenn die Messstelle sicherheits- oder qualitätsrelevant ist.
