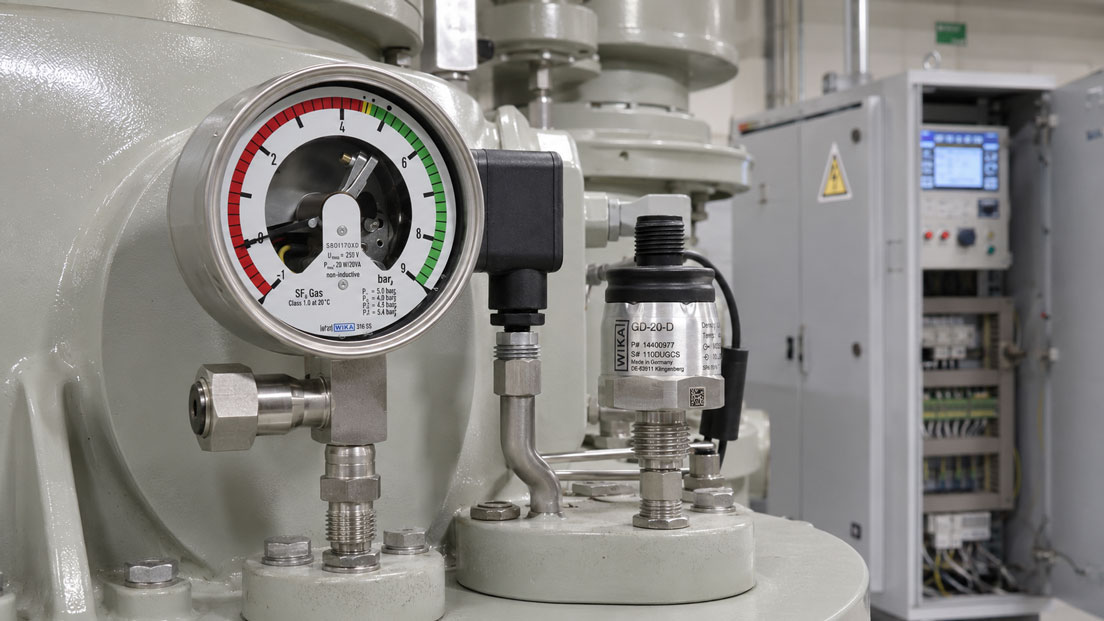

SF₆-Gasdichte temperaturkompensiert messen: Warum Druck allein nicht ausreicht

→ Produktgruppe: SF6-Gas Lösungen



In SF₆-isolierten Schaltanlagen, Leistungsschaltern und anderen gasgefüllten Hochspannungsbetriebsmitteln ist eine ausreichende Gasfüllung entscheidend für den vorgesehenen Betrieb der Anlage. In der Praxis wird der Zustand des Gasraums jedoch häufig vorschnell anhand eines einzelnen Druckwertes beurteilt. Genau hier entsteht ein grundlegendes Problem: Der Druck von SF₆ verändert sich nicht nur bei einem Gasverlust, sondern auch mit der Temperatur.

Sinkt die Temperatur, fällt der gemessene Druck selbst dann, wenn der Gasraum vollständig dicht ist und sich die enthaltene Gasmenge nicht verändert hat. Steigt die Temperatur, erhöht sich der Druck entsprechend. Eine reine Druckmessung kann deshalb zu Fehlalarmen, falschen Nachfüllentscheidungen oder einer verspäteten Erkennung tatsächlicher Gasverluste führen.

Für eine verlässliche Zustandsbewertung muss der Temperatureinfluss aus dem Messwert herausgerechnet oder durch ein geeignetes mechanisches Messprinzip kompensiert werden. Gasdichtewächter und Gasdichtesensoren stellen daher nicht einfach nur den momentan vorhandenen Druck dar. Sie beziehen die Gastemperatur in die Bewertung ein und zeigen beispielsweise einen auf 20 °C bezogenen Druck oder direkt die berechnete Gasdichte an.

Dieser Beitrag erklärt den Zusammenhang zwischen Druck, Temperatur und Gasdichte, zeigt die Unterschiede zwischen mechanischen und elektronischen Messsystemen und beschreibt, worauf bei Warnstufen, Alarmgrenzen, Inbetriebnahme und Leckageüberwachung zu achten ist.

Inhaltsverzeichnis

• Warum die Gasdichte der entscheidende Betriebsparameter ist
• Zusammenhang zwischen SF₆-Druck und Temperatur
• Wie die Temperaturkompensation funktioniert
• Was bedeutet Fülldruck bezogen auf 20 °C?
• Warn-, Alarm- und Abschaltstufen richtig verstehen
• Mechanische und elektronische Gasdichtemessung im Vergleich
• Wie sich tatsächliche Leckagen erkennen lassen
• Typische Fehlinterpretationen in der Praxis
• Praxisbeispiel: Druckabfall durch Abkühlung oder durch Leckage?
• Worauf bei der Auswahl des Messsystems zu achten ist
• Installation, Inbetriebnahme und Signalprüfung
• Welche Messgeräte / Produkte eignen sich?
• Fazit
• Häufige Fragen zur temperaturkompensierten SF₆-Gasdichtemessung

Warum die Gasdichte der entscheidende Betriebsparameter ist

Die Gasdichte beschreibt vereinfacht, welche Gasmasse sich in einem bestimmten Volumen befindet. Bei einem geschlossenen und formstabilen Gasraum bleibt die Dichte weitgehend konstant, solange kein Gas entweicht und sich das Behältervolumen nicht relevant verändert.

Der Druck verhält sich anders. Er reagiert unmittelbar auf Temperaturänderungen. Wird das eingeschlossene SF₆ erwärmt, bewegen sich die Gasmoleküle stärker und der Druck steigt. Bei einer Abkühlung sinkt der Druck. Die enthaltene Gasmasse kann dabei unverändert bleiben.

Für die Zustandsüberwachung einer gasisolierten Anlage ist deshalb nicht allein entscheidend, welcher Druck gerade gemessen wird. Entscheidend ist, ob noch die vorgesehene Gasmenge beziehungsweise Gasdichte vorhanden ist. Nur ein temperaturkompensierter Messwert erlaubt es, eine thermisch verursachte Druckänderung von einem möglichen Gasverlust zu unterscheiden.

Das bedeutet nicht, dass der aktuelle Gasdruck unwichtig wäre. Er kann für Diagnose, Wartung und Plausibilitätsprüfungen eine wertvolle zusätzliche Messgröße sein. Für die langfristige Überwachung des Füllzustands und die Festlegung von Warn- oder Alarmstufen ist jedoch die kompensierte Gasdichte beziehungsweise der auf eine Referenztemperatur bezogene Druck die aussagekräftigere Größe.

Zusammenhang zwischen SF₆-Druck und Temperatur

Der Zusammenhang zwischen Druck und Temperatur lässt sich zunächst mit dem allgemeinen Gasgesetz erklären. Bei einer unveränderten Gasmenge und einem konstanten Volumen steigt der absolute Druck näherungsweise proportional zur absoluten Temperatur. Die Temperatur muss dabei in Kelvin betrachtet werden.

Für eine einfache Abschätzung gilt:

p₂ ≈ p₁ × T₂ / T₁

Diese vereinfachte Beziehung verdeutlicht den thermischen Einfluss, ersetzt aber keine gerätespezifische SF₆-Kompensation. Insbesondere bei höheren Drücken, tiefen Temperaturen oder Gasgemischen muss das reale Gasverhalten berücksichtigt werden. Elektronische Gasdichtesensoren arbeiten deshalb je nach Ausführung mit hinterlegten Kennlinien, Zustandsgleichungen oder speziell für das verwendete Gas konfigurierten Berechnungsverfahren.

Das folgende Beispiel zeigt, wie stark sich ein unveränderter Gasraum allein durch die Temperatur verändern kann. Ausgangspunkt ist ein beispielhafter absoluter Druck von 6,00 bar bei 20 °C. Die Werte dienen nur zur Veranschaulichung der physikalischen Größenordnung.

Gastemperatur	Näherungsweiser absoluter Druck	Gasmasse im geschlossenen Behälter	Bewertung
−20 °C	ca. 5,18 bar abs.	unverändert	Deutlicher Druckabfall kann rein thermisch verursacht sein
0 °C	ca. 5,59 bar abs.	unverändert	Niedrigerer Druck ohne zwingenden Gasverlust
20 °C	6,00 bar abs.	unverändert	Referenzzustand des Beispiels
40 °C	ca. 6,41 bar abs.	unverändert	Druckanstieg durch Erwärmung
60 °C	ca. 6,82 bar abs.	unverändert	Weiterer Druckanstieg ohne zusätzliche Gasfüllung

Würde bei diesem Beispiel ein gewöhnlicher Druckschalter unabhängig von der Temperatur bei 5,5 bar abs. auslösen, könnte bereits eine normale winterliche Abkühlung einen Alarm verursachen. Ein temperaturkompensierter Gasdichtewächter würde dagegen erkennen, dass der Druckabfall zur niedrigeren Temperatur passt und die Gasdichte weiterhin dem vorgesehenen Füllzustand entspricht.

In der realen Anlage sind zusätzlich die Druckart, die atmosphärischen Bedingungen, das konkrete Gas, das Gasgemisch, der Nennfülldruck und der zulässige Temperaturbereich zu berücksichtigen. Absolute und relative Druckangaben dürfen dabei nicht miteinander verwechselt werden.

Wie die Temperaturkompensation funktioniert

Bei der Temperaturkompensation wird der aktuell gemessene Gaszustand auf einen definierten Referenzzustand umgerechnet. Häufig wird dafür ein Druckwert verwendet, der auf eine Gastemperatur von 20 °C bezogen ist. Alternativ kann die Gasdichte direkt in einer Einheit wie Gramm pro Liter ausgegeben werden.

Die technische Umsetzung hängt vom verwendeten Messgerät ab. Bei mechanischen Gasdichtewächtern kann ein temperaturabhängiges Kompensationselement die Bewegung des Druckmesssystems korrigieren. Der Zeiger und die Schaltkontakte folgen dadurch nicht dem reinen Momentandruck, sondern einem temperaturkompensierten Wert.

Eine weitere mechanische Möglichkeit ist das Referenzkammerprinzip. Dabei wird das Verhalten des Prozessgases mit einem definierten, hermetisch eingeschlossenen Referenzgas verglichen. Ändert sich die Temperatur, wirken vergleichbare thermische Einflüsse auf Prozess- und Referenzseite. Ein tatsächlicher Dichteverlust im überwachten Gasraum erzeugt dagegen eine bleibende Differenz.

Elektronische Gasdichtesensoren erfassen üblicherweise mindestens den Gasdruck und die Temperatur. Eine interne Elektronik berechnet daraus die Gasdichte oder einen kompensierten Druck. Abhängig vom Sensortyp kann die Berechnung auf einer einfachen Kennlinie, einer realgasbezogenen Zustandsgleichung oder einem speziell auf das Gasgemisch abgestimmten mathematischen Modell beruhen.

Entscheidend ist, dass die erfasste Temperatur den tatsächlichen thermischen Zustand des Gases möglichst gut repräsentiert. Ein Temperatursensor, der durch direkte Sonneneinstrahlung, eine Schaltschrankheizung oder benachbarte warme Bauteile beeinflusst wird, kann eine andere Temperatur erfassen als das Gas im Behälter. Dadurch entstehen zeitweise Abweichungen, obwohl der eigentliche Drucksensor korrekt arbeitet.

Bei großen Gasräumen, langen Anschlussleitungen oder schnellen Temperaturänderungen kann zudem eine thermische Verzögerung auftreten. Gehäuse, Anschlussblock, Rohrleitung und Gasvolumen erreichen nicht immer gleichzeitig denselben Temperaturzustand. Einzelne kurzfristige Messwertsprünge sollten deshalb nicht ohne Plausibilitätsprüfung als Leckage bewertet werden.

Was bedeutet Fülldruck bezogen auf 20 °C?

Der Fülldruck einer SF₆-Anlage wird häufig für eine definierte Referenztemperatur angegeben, beispielsweise als Fülldruck bei 20 °C. Diese Angabe beschreibt nicht zwangsläufig den Druck, der bei jeder beliebigen Umgebungstemperatur unmittelbar am Anschluss gemessen werden muss.

Liegt die Gastemperatur unter 20 °C, ist der reale, nicht kompensierte Druck geringer. Bei einer Temperatur oberhalb von 20 °C ist er entsprechend höher. Ein temperaturkompensiertes Messgerät rechnet den aktuellen Zustand auf den Referenzzustand zurück. Auf diese Weise können Messwerte aus Sommer und Winter miteinander verglichen werden.

Die Anzeige eines auf 20 °C bezogenen Druckes erleichtert die Beurteilung, weil der Betreiber nicht bei jedem Messwert eine separate Temperaturkorrektur durchführen muss. Bleibt der kompensierte Wert stabil, spricht dies zunächst dafür, dass die Gasfüllung unverändert ist. Sinkt der kompensierte Wert über einen längeren Zeitraum, kann dies auf einen Gasverlust oder eine andere Abweichung im Messsystem hindeuten.

Bei der Inbetriebnahme muss eindeutig dokumentiert werden, ob die Anzeige den aktuellen Druck, den absoluten Druck, den relativen Druck, die Gasdichte oder einen auf 20 °C bezogenen kompensierten Druck darstellt. Fehlerhafte Interpretationen entstehen häufig dadurch, dass unterschiedliche Messgrößen unter derselben Bezeichnung „SF₆-Druck“ geführt werden.

Warn-, Alarm- und Abschaltstufen richtig verstehen

Gasdichtewächter können mit mehreren elektrischen Schaltkontakten ausgestattet sein. Dadurch lassen sich unterschiedliche Reaktionen auslösen, bevor ein kritischer Zustand erreicht wird. Welche Grenzwerte zulässig sind und welche Anlagenreaktion erforderlich ist, muss aus den Vorgaben des Schaltanlagenherstellers und dem Schutzkonzept des Betreibers abgeleitet werden.

Eine typische Staffelung kann aus einer Vorwarnung, einer Alarmstufe und einer weiteren Verriegelungs- oder Abschaltfunktion bestehen. Diese Begriffe sind jedoch nicht bei allen Anlagen gleich definiert. Ein Grenzwert darf daher nicht allein aufgrund einer allgemeinen Prozentangabe übernommen werden.

Stufe	Mögliche Bedeutung	Typische betriebliche Reaktion
Normalbereich	Gasdichte liegt innerhalb des vorgesehenen Betriebsbereichs	Normaler Anlagenbetrieb und reguläre Trendüberwachung
Vorwarnung	Erste definierte Unterschreitung des kompensierten Füllzustands	Messwert prüfen, Trend bewerten und Wartung planen
Alarm	Weiterer Dichteverlust oder Unterschreitung eines betrieblich kritischen Grenzwerts	Ursache untersuchen und Maßnahmen entsprechend dem Anlagenkonzept einleiten
Verriegelung oder Abschaltung	Unterschreitung eines vom Anlagenhersteller festgelegten Mindestzustands	Schalthandlungen sperren oder Anlage kontrolliert außer Betrieb nehmen

Bei der Festlegung der Schaltpunkte sind die Messgenauigkeit, die Schalthysterese, die zulässige Toleranz des Gerätes und mögliche dynamische Temperatureffekte zu berücksichtigen. Warn- und Alarmgrenzen dürfen nicht so eng beieinanderliegen, dass bereits normale Messwertschwankungen wiederholte Kontaktwechsel verursachen.

Ebenso wichtig ist die korrekte Zuordnung der Kontakte im Schaltschrank. Ein technisch richtig eingestellter Gasdichtewächter bietet keinen ausreichenden Schutz, wenn Warnung und Alarm vertauscht, als Öffner und Schließer falsch ausgewertet oder in der SPS nicht eindeutig skaliert werden.

Mechanische und elektronische Gasdichtemessung im Vergleich

Ob ein mechanischer Gasdichtewächter oder ein elektronischer Gasdichtesensor besser geeignet ist, hängt von der gewünschten Überwachungsstrategie ab. Beide Systeme können die temperaturkompensierte Gasdichte überwachen, unterscheiden sich jedoch bei Anzeige, Signalausgabe, Diagnose und Integration.

Messsystem	Typische Funktionen	Besonders geeignet für	Zu beachten
Mechanischer Gasdichtewächter	Lokale Anzeige und definierte Schaltkontakte	Robuste Vor-Ort-Überwachung mit direkter Warn- und Alarmfunktion	Keine kontinuierliche Trendkurve ohne zusätzliche elektrische Messwertausgabe
Elektronischer Gasdichtesensor	Kontinuierlicher Messwert, beispielsweise 4–20 mA oder digitale Kommunikation	Fernüberwachung, Datenlogging, Leitsystemintegration und Trendanalyse	Spannungsversorgung, Skalierung und Signalverarbeitung müssen korrekt ausgelegt werden
Mechatronisches oder hybrides System	Lokale Anzeige, Kontakte und zusätzliches elektrisches Ausgangssignal	Anwendungen, die lokale Betriebssicherheit und zentrale Zustandsüberwachung kombinieren	Mehr Funktionen erfordern eine eindeutige Dokumentation aller Mess- und Schaltausgänge

Mechanische Gasdichtewächter haben den Vorteil, dass Anzeige und Schaltfunktion direkt am Gasraum vorhanden sind. Abhängig von der Bauart benötigen sie für die lokale Anzeige und die mechanischen Kontakte keine separate Messwertverarbeitung durch eine SPS. Sie eignen sich daher besonders für klar definierte Warn- und Alarmaufgaben.

Elektronische Gasdichtesensoren liefern einen kontinuierlichen Messwert. Dadurch lässt sich nicht nur erkennen, ob ein Grenzwert bereits unterschritten wurde. Der Betreiber kann auch beurteilen, wie schnell sich der kompensierte Wert verändert. Eine langsame, aber stetige Abnahme wird damit möglicherweise erkannt, bevor ein Schaltkontakt seine feste Warnstufe erreicht.

Digitale Systeme können je nach Ausführung zusätzliche Werte wie aktuellen Druck, kompensierten Druck, Gastemperatur oder Gasdichte bereitstellen. Diese Informationen verbessern die Diagnose, müssen aber korrekt interpretiert werden. Mehr Messwerte führen nicht automatisch zu einer besseren Zustandsbewertung, wenn Einheiten, Referenztemperaturen und Skalierungen im Leitsystem nicht eindeutig dokumentiert sind.

Wie sich tatsächliche Leckagen erkennen lassen

Ein einzelner niedriger Druckwert ist noch kein eindeutiger Nachweis für eine SF₆-Leckage. Ebenso beweist ein aktuell hoher Druck bei warmer Umgebung nicht, dass der Gasraum ausreichend gefüllt ist. Aussagekräftiger ist der Verlauf des temperaturkompensierten Messwertes über einen längeren Zeitraum.

Bleibt der auf 20 °C bezogene Druck trotz wechselnder Außen- und Gastemperaturen stabil, spricht dies für eine weitgehend konstante Gasfüllung. Sinkt der kompensierte Wert dagegen kontinuierlich, muss die Ursache untersucht werden. Dabei kommen nicht nur Undichtigkeiten am Gasraum infrage. Auch ein nicht vollständig geöffnetes Ventil, eine undichte Anschlussleitung, eine ungeeignete Dichtung, eine fehlerhafte Temperaturerfassung oder ein Problem im Messgerät können den Messwert beeinflussen.

Eine Gasdichtemessung kann einen möglichen Gasverlust erkennen oder als Trend sichtbar machen. Sie lokalisiert jedoch nicht automatisch die genaue Leckstelle. Für die Ortung sind zusätzliche Dichtheitsprüfungen, geeignete SF₆-Lecksuchgeräte oder herstellerspezifische Prüfverfahren erforderlich.

Bei einer Trendbewertung sollten möglichst vergleichbare Betriebsbedingungen betrachtet werden. Kurzfristige thermische Übergänge, beispielsweise nach Sonneneinstrahlung, Lastwechseln, Wartungsarbeiten oder dem Öffnen eines Anlagenraums, können vorübergehende Differenzen zwischen Gastemperatur und Sensortemperatur verursachen.

Auch die Auflösung des aufgezeichneten Signals spielt eine Rolle. Eine sehr grobe SPS-Skalierung kann kleine, aber langfristig relevante Veränderungen verdecken. Gleichzeitig darf aus dem normalen Signalrauschen eines hoch aufgelösten Sensors keine vermeintliche Mikroleckage abgeleitet werden. Für eine belastbare Bewertung sind Messunsicherheit, Langzeitstabilität und betriebliche Toleranzen gemeinsam zu betrachten.

Typische Fehlinterpretationen in der Praxis

Eine der häufigsten Fehlinterpretationen besteht darin, den aktuellen Druck mit dem bei 20 °C angegebenen Nennfülldruck zu vergleichen. Wird beispielsweise bei einer deutlich niedrigeren Gastemperatur gemessen, muss der reale Druck unterhalb des 20-°C-Wertes liegen. Das ist zunächst physikalisch normal.

Ein weiterer Fehler ist die Verwendung eines gewöhnlichen Drucktransmitters mit einem festen Druckalarm, ohne die Temperatur einzubeziehen. Ein solches System kann funktionieren, wenn Druck und Temperatur separat erfasst und in der Steuerung mit einem geeigneten, gasbezogenen Modell verrechnet werden. Ein einfacher Druckgrenzwert allein ist jedoch keine echte Gasdichteüberwachung.

Ebenso problematisch ist es, die Außentemperatur pauschal als Gastemperatur zu verwenden. Ein Gasraum kann durch Sonneneinstrahlung, Betriebsverluste, Lastzustände oder benachbarte Komponenten deutlich wärmer oder kälter sein als die frei gemessene Umgebungsluft.

Bei Gasgemischen darf nicht automatisch dieselbe Kompensationskennlinie wie bei reinem SF₆ verwendet werden. Unterschiedliche Gase besitzen unterschiedliche thermodynamische Eigenschaften. Das Messgerät beziehungsweise die Berechnung muss für die konkrete Zusammensetzung ausgelegt oder entsprechend konfiguriert sein.

Weitere Fehlerquellen entstehen durch die Verwechslung von Absolut- und Relativdruck, falsche Einheiten, eine nicht passende SPS-Skalierung oder eine fehlerhafte Zuordnung von Warn- und Alarmkontakten. Auch ein nachträglich ausgetauschtes Messgerät darf nicht allein anhand von Anschlussgewinde und Messbereich ausgewählt werden. Kompensationsart, Gasart, Referenztemperatur und Schaltpunkte müssen ebenfalls übereinstimmen.

Praxisbeispiel: Druckabfall durch Abkühlung oder durch Leckage?

Eine gasisolierte Schaltanlage besitzt bei 20 °C einen vorgesehenen absoluten Fülldruck von beispielhaft 6,00 bar. Im Sommer wird bei einer erhöhten Gastemperatur ein aktueller Druck von mehr als 6,00 bar gemessen. Im Winter fällt der aktuelle Druck bei niedriger Gastemperatur deutlich ab.

Ein gewöhnliches Manometer zeigt an einem kalten Morgen bei etwa −10 °C nur noch ungefähr 5,4 bar abs. an. Betrachtet man allein diesen Wert, könnte der Eindruck entstehen, dass rund 0,6 bar Gasdruck fehlen. Tatsächlich kann der Unterschied nahezu vollständig durch die Abkühlung verursacht sein.

Ein temperaturkompensierter Gasdichtewächter rechnet den aktuellen Zustand auf die Referenztemperatur zurück. Zeigt er weiterhin einen kompensierten Wert von etwa 6,00 bar bei 20 °C an, besteht aus diesem Messwert heraus kein Hinweis auf einen Verlust der Gasmasse.

Einige Monate später liegt der kompensierte Wert jedoch nur noch bei 5,75 bar bezogen auf 20 °C. Gleichzeitig zeigt die Trendaufzeichnung eines elektronischen Gasdichtesensors eine langsame und weitgehend kontinuierliche Abnahme. Diese Veränderung lässt sich nicht mehr allein mit den täglichen Temperaturschwankungen erklären.

Nun müssen Messgerät, Anschlussarmatur, Ventilstellung, Gasraum und mögliche Dichtstellen systematisch geprüft werden. Die Gasdichtemessung liefert in diesem Fall einen begründeten Hinweis auf eine Abweichung, ersetzt aber nicht die anschließende Leckageortung und die Bewertung durch qualifiziertes Fachpersonal.

Das Beispiel zeigt, warum der Vergleich einzelner Momentandruckwerte nicht ausreicht. Erst die Temperaturkompensation und die Betrachtung des zeitlichen Verlaufs ermöglichen eine belastbare Unterscheidung zwischen normalem thermischem Verhalten und einem möglichen Gasverlust.

Worauf bei der Auswahl des Messsystems zu achten ist

Die Auswahl eines Gasdichtewächters oder Gasdichtesensors beginnt mit der konkreten Anlage. Angaben wie „für SF₆“ oder „Messbereich bis 10 bar“ reichen für eine sichere Auslegung nicht aus. Benötigt werden mindestens Informationen zum Gas, zum Fülldruck, zur Referenztemperatur, zum zulässigen Temperaturbereich und zur gewünschten Überwachungsfunktion.

Bei reinem SF₆ kann eine entsprechende Standardkompensation verwendet werden. Bei alternativen Isoliergasen oder Gasgemischen muss geprüft werden, ob das Gerät für die genaue Zusammensetzung ausgelegt werden kann. Schon eine abweichende Mischung kann dazu führen, dass die Druck-Temperatur-Kennlinie nicht mehr zur Gerätekalibrierung passt.

Anschließend ist zu klären, ob lediglich eine lokale Anzeige benötigt wird oder ob feste Schaltpunkte, ein kontinuierliches Analogsignal oder eine digitale Schnittstelle erforderlich sind. Für eine einfache Vorwarnung kann ein Gasdichtewächter mit Kontakten ausreichen. Für Trendanalysen, zentrale Überwachung und zustandsorientierte Wartung ist ein Gasdichtesensor häufig besser geeignet.

Weitere wichtige Auswahlkriterien sind:

• Gasart und genaue Zusammensetzung eines möglichen Gasgemisches
• Nennfülldruck und zulässiger Betriebsbereich
• Bezugs- beziehungsweise Referenztemperatur
• Absolute oder relative Druckreferenz
• Minimaler und maximaler Einsatztemperaturbereich
• Anzahl und Funktion der benötigten Schaltkontakte
• Gewünschtes Ausgangssignal, beispielsweise 4–20 mA oder digitale Kommunikation
• Notwendigkeit einer lokalen Anzeige
• Anforderungen an Messgenauigkeit, Langzeitstabilität und Schalthysterese
• Prozessanschluss, Dichtkonzept und zulässiges Anschlussvolumen
• Einbaulage, Vibration, Schutzart und Umgebungsbedingungen
• Möglichkeit zur Funktionsprüfung oder Rekalibrierung ohne Demontage
• Kompatibilität mit SPS, Schutztechnik und Leitsystem

Die endgültige Auswahl sollte immer anhand der konkreten Schaltanlage und der Vorgaben des Anlagenherstellers erfolgen. Ein vorhandener Gasdichtewächter darf nicht ohne technische Prüfung durch ein Gerät mit vermeintlich ähnlichem Messbereich ersetzt werden.

Installation, Inbetriebnahme und Signalprüfung

Auch ein korrekt ausgewähltes Gasdichtemessgerät kann falsche oder schwer interpretierbare Werte liefern, wenn es ungünstig installiert wird. Der Prozessanschluss muss eine zuverlässige Verbindung zum überwachten Gasraum herstellen. Absperrventile müssen sich in der vorgesehenen Betriebsstellung befinden, und zusätzliche Anschlussleitungen dürfen keine unzulässigen Totvolumina oder potenziellen Leckstellen erzeugen.

Bei der Einbauposition sollte darauf geachtet werden, dass das Messgerät den thermischen Zustand des Gasraums möglichst gut erfasst. Direkte Sonneneinstrahlung, lokale Heizungen, warme Kabelräume oder stark abweichende Umgebungstemperaturen können die Temperaturerfassung beeinflussen. Bei bestimmten Anlagen kann eine abgesetzte Temperaturerfassung oder ein spezielles Anschlusskonzept sinnvoll sein.

Bei der elektrischen Inbetriebnahme müssen Messbereich, Einheit und Signalzuordnung vollständig dokumentiert werden. Bei einem 4–20-mA-Ausgang ist beispielsweise eindeutig festzulegen, welcher Dichte- oder kompensierte Druckwert 4 mA und welcher Wert 20 mA entspricht. Eine SPS-Anzeige in bar ist falsch, wenn der Sensor tatsächlich in Gramm pro Liter skaliert ist und keine korrekte Umrechnung hinterlegt wurde.

Schaltkontakte sollten nicht nur auf Durchgang geprüft werden. Die vollständige Signalkette vom Gasdichtewächter über Klemmen, Leitungen und Schutzrelais bis zur Visualisierung oder Anlagenreaktion muss getestet werden. Dabei sind die vom Hersteller vorgesehenen Prüfanschlüsse und Prüfverfahren zu verwenden.

Für eine Plausibilitätskontrolle ist es hilfreich, den aktuellen Druck, die Gastemperatur und den kompensierten Messwert gemeinsam zu betrachten. Ändert sich der aktuelle Druck bei einer Temperaturänderung deutlich, während der kompensierte Wert stabil bleibt, arbeitet die Kompensation grundsätzlich plausibel.

Prüf-, Montage- und Wartungsarbeiten an SF₆-Systemen dürfen nur mit geeigneter Ausrüstung und durch entsprechend qualifiziertes Personal durchgeführt werden. Anschlüsse dürfen nicht unkontrolliert geöffnet werden. Das Mess- und Servicekonzept sollte darauf ausgelegt sein, unnötige Gasfreisetzungen zu vermeiden.

Welche Messgeräte / Produkte eignen sich?

Für die lokale Überwachung von SF₆-Gasräumen mit festen Warn- und Alarmgrenzen eignen sich Gasdichtewächter. Sie verbinden je nach Ausführung eine temperaturkompensierte Vor-Ort-Anzeige mit einem oder mehreren elektrischen Schaltkontakten.

Gasdichtewächter sind besonders dann sinnvoll, wenn eine klar definierte Reaktion beim Unterschreiten bestimmter Dichtestufen erforderlich ist. Abhängig vom Gerät können unterschiedliche Messprinzipien, Gehäusegrößen, Prozessanschlüsse, Kontaktkonfigurationen und Prüfmöglichkeiten realisiert werden.

Für kontinuierliche Fernüberwachung, Trendanalyse und die Einbindung in SPS- oder Leitsysteme stehen SF₆-Gasdichtesensoren zur Verfügung. Diese erfassen je nach Ausführung Druck und Temperatur und berechnen daraus die kompensierte Gasdichte beziehungsweise den auf eine Referenztemperatur bezogenen Druck.

Elektronische Gasdichtesensoren können beispielsweise ein analoges 4–20-mA-Signal oder digitale Messwerte bereitstellen. Dadurch lassen sich nicht nur feste Grenzwerte überwachen, sondern auch schleichende Veränderungen über Wochen, Monate oder Jahre auswerten.

Bei einem Gasdichtesensor mit 4–20-mA-Ausgang kann der UPS4E Stromschleifen-Kalibrator ergänzend für die elektrische Inbetriebnahme und Fehlersuche eingesetzt werden. Er eignet sich beispielsweise zur Kontrolle des Schleifenstroms, zur Prüfung der SPS-Skalierung oder zur Simulation eines analogen Eingangssignals.

Der UPS4E prüft jedoch nicht die tatsächliche SF₆-Gasdichte und ersetzt weder ein Gasdichte-Referenzsystem noch eine Dichtheits- oder Leckageprüfung. Er ist ausschließlich ein Hilfsmittel für die elektrische 4–20-mA-Signalkette.

ICS Schneider Messtechnik unterstützt bei der Auswahl eines geeigneten Messsystems anhand von Gasart, Fülldruck, Referenztemperatur, Schaltpunkten, Prozessanschluss und gewünschter Signalausgabe. Bei Austauschgeräten sollten zusätzlich die Daten des vorhandenen Gerätes, das Typenschild, die Anschlussbelegung und möglichst die ursprüngliche Anlagendokumentation zur Verfügung gestellt werden.

Fazit: Für eine sichere SF₆-Überwachung muss der Temperatureinfluss berücksichtigt werden

Der Druck eines geschlossenen SF₆-Gasraums verändert sich mit der Temperatur. Ein niedriger Druck ist deshalb nicht automatisch ein Hinweis auf eine Leckage, und ein hoher Druck bestätigt nicht automatisch eine ausreichende Gasfüllung.

Für die Bewertung des tatsächlichen Füllzustands ist die temperaturkompensierte Gasdichte beziehungsweise ein auf eine definierte Referenztemperatur bezogener Druck entscheidend. Gasdichtewächter übernehmen diese Aufgabe lokal und können definierte Warn- oder Alarmkontakte schalten. Elektronische Gasdichtesensoren liefern zusätzlich kontinuierliche Messwerte für Fernüberwachung, Datenlogging und Trendanalyse.

Eine zuverlässige Lösung erfordert jedoch mehr als einen passenden Messbereich. Gasart, Gasgemisch, Referenztemperatur, Druckart, Schaltpunkte, Einbaubedingungen und Signalverarbeitung müssen auf die jeweilige Schaltanlage abgestimmt werden. Die endgültige Eignung eines Messsystems sollte daher immer anhand der konkreten Applikationsdaten und der Vorgaben des Anlagenherstellers geprüft werden.

Häufige Fragen zur temperaturkompensierten SF₆-Gasdichtemessung

Warum reicht ein normales Manometer für die SF₆-Überwachung nicht aus?

Ein normales Manometer zeigt den aktuellen Druck an. Dieser verändert sich sowohl bei einem Gasverlust als auch bei einer Änderung der Gastemperatur. Ohne Temperaturkompensation kann daher nicht eindeutig beurteilt werden, ob tatsächlich Gas ausgetreten ist.

Ändert sich die SF₆-Gasdichte bei einer Temperaturänderung?

In einem geschlossenen, formstabilen Gasraum bleibt die Gasmasse und damit näherungsweise auch die mittlere Dichte konstant, solange kein Gas entweicht. Der Druck verändert sich jedoch mit der Temperatur. Genau dieser thermische Druckeinfluss wird durch die Gasdichtemessung kompensiert.

Was bedeutet ein SF₆-Fülldruck bei 20 °C?

Der Wert beschreibt den Gaszustand bezogen auf eine Referenztemperatur von 20 °C. Bei einer niedrigeren realen Gastemperatur kann der unmittelbar gemessene Druck darunterliegen, ohne dass Gas fehlt. Ein temperaturkompensiertes Gerät rechnet den aktuellen Zustand auf 20 °C zurück.

Was ist der Unterschied zwischen aktuellem Druck und kompensiertem Druck?

Der aktuelle Druck entspricht dem momentan im Gasraum vorhandenen Druck bei der tatsächlichen Temperatur. Der kompensierte Druck ist auf eine festgelegte Referenztemperatur umgerechnet und ermöglicht dadurch einen temperaturunabhängigeren Vergleich des Füllzustands.

Was ist der Unterschied zwischen einem Gasdichtewächter und einem Gasdichtesensor?

Ein Gasdichtewächter besitzt typischerweise eine lokale Anzeige und elektrische Kontakte für Warn- oder Alarmstufen. Ein Gasdichtesensor liefert dagegen einen kontinuierlichen elektrischen Messwert, beispielsweise über 4–20 mA oder eine digitale Schnittstelle.

Kann ein normaler Drucktransmitter zur Gasdichteüberwachung verwendet werden?

Ein Drucktransmitter allein liefert keine temperaturkompensierte Gasdichte. Eine Gasdichteüberwachung ist damit nur möglich, wenn zusätzlich die tatsächliche Gastemperatur erfasst und der Druck mit einem geeigneten, auf das Gas abgestimmten Berechnungsverfahren kompensiert wird.

Wie erkennt ein Gasdichtewächter eine Leckage?

Der Gasdichtewächter kompensiert den Einfluss der Temperatur auf den Druck. Sinkt der kompensierte Wert unter einen definierten Grenzwert, kann ein Schaltkontakt eine Warnung oder einen Alarm auslösen. Das Gerät erkennt damit einen Dichteverlust, lokalisiert aber nicht automatisch die Leckstelle.

Wie lässt sich eine Temperaturänderung von einem Gasverlust unterscheiden?

Bei einer reinen Temperaturänderung verändert sich der aktuelle Druck, während der kompensierte Messwert weitgehend stabil bleibt. Bei einem tatsächlichen Gasverlust sinkt auch der auf die Referenztemperatur bezogene Druck beziehungsweise die berechnete Gasdichte.

Warum ist eine Trendaufzeichnung sinnvoll?

Eine Trendaufzeichnung zeigt, ob der kompensierte Messwert über einen längeren Zeitraum stabil bleibt oder langsam abnimmt. Dadurch können schleichende Veränderungen erkannt werden, bevor ein fest eingestellter Warnkontakt erreicht wird.

Können SF₆-Gasdichtewächter auch für alternative Isoliergase verwendet werden?

Das ist nur möglich, wenn das Messgerät ausdrücklich für das betreffende Gas oder Gasgemisch ausgelegt und kompensiert wurde. Die thermodynamischen Eigenschaften verschiedener Gase unterscheiden sich. Eine für reines SF₆ ausgelegte Kennlinie darf nicht ungeprüft für ein anderes Gas verwendet werden.

Warum darf bei Gasgemischen nicht dieselbe Kompensation wie bei reinem SF₆ verwendet werden?

Gasgemische besitzen eine andere Druck-Temperatur-Kennlinie als reines SF₆. Zusammensetzung, Mischungsverhältnis und Betriebsbereich beeinflussen die Berechnung. Das Messsystem muss deshalb auf das konkrete Gasgemisch abgestimmt sein.

Wie werden Warn- und Alarmgrenzen festgelegt?

Die Grenzwerte ergeben sich aus dem Nennfüllzustand, den zulässigen Betriebsgrenzen und dem Schutzkonzept der jeweiligen Anlage. Maßgeblich sind die Vorgaben des Schaltanlagenherstellers. Allgemeine Prozentwerte sollten nicht ohne Prüfung übernommen werden.

Kann ein 4–20-mA-Gasdichtesignal mit einem Loop-Kalibrator geprüft werden?

Ja. Mit einem geeigneten Stromschleifen-Kalibrator kann der Schleifenstrom gemessen und die Verarbeitung im SPS- oder Leitsystem geprüft werden. Auch die Simulation definierter Eingangssignale ist möglich. Damit wird jedoch nur die elektrische Signalstrecke und nicht die physikalische Gasdichtemessung geprüft.

Welche Fehler können bei der SPS-Skalierung auftreten?

Typische Fehler sind vertauschte Anfangs- und Endwerte, falsche Einheiten, eine Verwechslung von Gasdichte und kompensiertem Druck oder eine falsche Zuordnung von 4 mA und 20 mA. Die Skalierung muss mit dem Datenblatt und der konkreten Gerätekonfiguration abgeglichen werden.

Spielt der atmosphärische Luftdruck eine Rolle?

Das hängt vom Messprinzip und von der verwendeten Druckreferenz ab. Bei relativen Druckmessungen kann der atmosphärische Druck den angezeigten Wert beeinflussen. Hermetisch geschlossene oder absolut messende Systeme können diesen Einfluss konstruktiv reduzieren beziehungsweise in der Kompensation berücksichtigen.

Kann ein Gasdichtesensor die genaue Leckstelle bestimmen?

Nein. Er kann einen sinkenden Dichtewert im überwachten Gasraum erkennen und damit einen möglichen Gasverlust anzeigen. Für die genaue Leckageortung werden zusätzliche Lecksuchgeräte oder Dichtheitsprüfungen benötigt.

Warum kann die Einbauposition die Messung beeinflussen?

Die Einbauposition beeinflusst vor allem die thermischen Bedingungen am Messgerät. Direkte Sonne, warme Anlagenteile, Schaltschrankheizungen oder lange Anschlussleitungen können dazu führen, dass Sensor und Gasraum vorübergehend unterschiedliche Temperaturen aufweisen.

Welche Angaben werden für die Auswahl eines Ersatzgerätes benötigt?

Benötigt werden unter anderem Gasart, Gasgemisch, Nennfülldruck, Referenztemperatur, Mess- und Schaltbereiche, Anzahl und Funktion der Kontakte, Prozessanschluss, elektrische Anschlussbelegung, Einbaubedingungen und die Daten des vorhandenen Gerätes. Ein Foto des Typenschildes und die ursprüngliche technische Dokumentation erleichtern die korrekte Auslegung.
