Stationäre Gaswarngeräte richtig platzieren: typische Fehler bei Montage und Gasdetektion

→ Stationäre Gaswarngeräte



Stationäre Gaswarngeräte überwachen dauerhaft Bereiche, in denen brennbare, toxische oder sauerstoffverändernde Gase auftreten können. Sie sind ein wichtiger Bestandteil von Gaswarnanlagen in Industrie, Laboren, Energieanlagen, Kälteanlagen, Lagerräumen, Technikräumen und explosionsgefährdeten Bereichen.

Ein Gasdetektor kann technisch passend ausgewählt sein und trotzdem nicht zuverlässig schützen, wenn er an der falschen Stelle montiert wird. Wird ein Sensor zu hoch, zu niedrig, zu weit entfernt von der möglichen Leckagequelle oder in einem ungünstigen Luftstrom installiert, kann eine gefährliche Gaskonzentration zu spät oder im schlimmsten Fall gar nicht erkannt werden.

Dieser Beitrag erklärt, warum der Montageort bei stationären Gaswarngeräten entscheidend ist, welche Rolle Gasart, Dichte, Luftströmung, Leckagequelle, Umgebung und Wartungszugang spielen und welche typischen Fehler bei der Platzierung von Gasdetektoren vermieden werden sollten.

Eine Übersicht geeigneter Geräte finden Sie in unserer Kategorie
Gasmessgeräte / Gaswarngeräte.
Passende stationäre Gasdetektoren finden Sie in der Kategorie
Stationäre Gaswarngeräte.
Für komplette Überwachungssysteme ist außerdem die Kategorie
Gaswarnanlage relevant.

Warum ist der Montageort bei Gaswarngeräten so entscheidend?

Ein stationäres Gaswarngerät kann nur das Gas erkennen, das den Sensor tatsächlich erreicht. Die technische Leistungsfähigkeit des Detektors ist daher nur ein Teil der Lösung. Ebenso wichtig ist, dass das Gerät an einer Stelle montiert wird, an der im Störfall eine gefährliche Gaskonzentration realistisch auftreten kann.

In der Praxis ist die Gasverteilung in einem Raum von vielen Faktoren abhängig. Dazu gehören die Gasart, die Dichte des Gases, die mögliche Austrittsstelle, Temperatur, Druck, Lüftung, Raumhöhe, Luftströmung, Hindernisse, Maschinen, Schächte, Deckenbereiche, Bodensenken und der normale Anlagenbetrieb.

Einflussfaktor	Warum wichtig?	Typisches Risiko bei falscher Bewertung
Gasart	Unterschiedliche Gase verhalten sich unterschiedlich in Luft.	Sensor wird auf falscher Höhe montiert.
Dichte	Leichte Gase steigen eher auf, schwere Gase sammeln sich eher unten.	Gaswolke erreicht den Sensor zu spät oder gar nicht.
Leckagequelle	Gas tritt meist an bestimmten Armaturen, Flanschen, Ventilen oder Leitungen aus.	Sensor wird zu weit von der Gefahrenstelle entfernt installiert.
Luftströmung	Lüftung kann Gas verdünnen, verteilen oder vom Sensor wegführen.	Sensor befindet sich außerhalb des relevanten Strömungswegs.
Umgebung	Staub, Feuchte, Temperatur oder aggressive Atmosphäre beeinflussen Sensor und Gehäuse.	Fehlalarme, verzögerte Reaktion oder verkürzte Sensorlebensdauer.
Wartung	Sensoren müssen geprüft, kalibriert und gegebenenfalls ersetzt werden.	Gerät ist schwer zugänglich und wird nicht regelmäßig gewartet.

Die richtige Platzierung sollte deshalb immer auf Basis der konkreten Anwendung, einer Gefährdungsbeurteilung, der Gasart, der Anlagengeometrie und der Herstellerangaben erfolgen.

Gasart und Dichte: steigt das Gas nach oben oder sammelt es sich unten?

Ein wichtiger erster Schritt bei der Platzierung stationärer Gasdetektoren ist die Frage, wie sich das zu überwachende Gas im Verhältnis zu Luft verhält. Manche Gase sind leichter als Luft und steigen eher nach oben. Andere Gase sind schwerer als Luft und können sich in Bodennähe, Gruben, Schächten oder Senken sammeln.

Die Dichte allein reicht jedoch nicht immer aus, um den Montageort festzulegen. Temperatur, Austrittsdruck, Strömung, Lüftung, Turbulenz und Raumgeometrie können das Verhalten deutlich beeinflussen. Trotzdem ist die Dichte ein wichtiger Ausgangspunkt.

Gas / Gasgruppe	Tendenz im Vergleich zu Luft	Typische Platzierungsüberlegung
Methan / Erdgas	Leichter als Luft	Sensor häufig im oberen Raumbereich oder nahe möglicher Austrittsstellen platzieren.
Wasserstoff	Deutlich leichter als Luft	Sensor in Decken- oder Hochpunkten prüfen, besonders bei Batterieräumen oder Wasserstoffanlagen.
Propan / LPG	Schwerer als Luft	Sensor eher in Bodennähe, Senken oder tieferen Bereichen platzieren.
Kohlendioxid CO2	Schwerer als Luft	Sensor eher in tieferen Bereichen oder dort platzieren, wo CO2 austreten und sich sammeln kann.
Kohlenmonoxid CO	Ähnliche Dichte wie Luft	Platzierung stark abhängig von Luftströmung, Quelle und Raumgeometrie.
Sauerstoff O2	Überwachung von Sauerstoffmangel oder Sauerstoffanreicherung	Sensor dort platzieren, wo Sauerstoffveränderungen durch Verdrängung oder Leckage auftreten können.
Schwefelwasserstoff H2S	Schwerer als Luft	Sensor in tieferen Bereichen und nahe möglichen Austrittsstellen prüfen.

Wichtig: Die tatsächliche Montagehöhe darf nicht pauschal nur aus der Gasdichte abgeleitet werden. Entscheidend sind immer die konkrete Leckagequelle, das Raumvolumen, die Lüftung und die Betriebsbedingungen.

Mögliche Leckagequelle richtig bewerten

Stationäre Gaswarngeräte sollten nicht beliebig im Raum verteilt werden. Sie müssen dort installiert werden, wo bei einem Störfall eine gefährliche Gaskonzentration mit hoher Wahrscheinlichkeit zuerst oder ausreichend schnell auftreten kann.

Typische Leckagequellen sind Flansche, Ventile, Armaturen, Verdichter, Pumpen, Gasflaschen, Rohrverbindungen, Sensoranschlüsse, Tanks, Batterien, Kälteanlagen, Behälter, Schläuche oder Prozessanschlüsse.

Leckagequelle	Typisches Risiko	Platzierungsfrage
Flansch / Rohrverbindung	Gas tritt lokal an einer Verbindung aus.	Ist der Sensor nahe genug an der möglichen Austrittsstelle?
Ventil / Armatur	Leckage durch Dichtung, Betätigung oder Verschleiß.	Wird die Gaswolke durch Luftströmung zum Sensor geführt oder weggeführt?
Gasflasche / Lagerbereich	Undichtigkeit am Flaschenventil oder Druckminderer.	Ist der Sensor auf der passenden Höhe und nahe dem Lagerbereich montiert?
Batterieraum	Wasserstoffbildung bei bestimmten Batterietechnologien möglich.	Werden Deckenbereiche, Lüftung und mögliche Sammelpunkte berücksichtigt?
Kälteanlage	Kältemittel kann austreten und Sauerstoff verdrängen.	Wird der Sensor dort montiert, wo sich das Gas im Leckagefall sammeln kann?
CO2-Anlage	CO2 kann sich in tieferen Bereichen anreichern.	Sind Bodennähe, Senken und schlechte Durchlüftung berücksichtigt?

Bei größeren Anlagen kann ein einzelner Gasdetektor nicht jeden möglichen Leckagepunkt abdecken. In solchen Fällen ist eine strukturierte Platzierung mehrerer Detektoren oder eine Gaswarnanlage mit mehreren Messstellen erforderlich.

Luftströmung, Lüftung und Raumgeometrie berücksichtigen

Luftströmung ist einer der wichtigsten Faktoren für die richtige Platzierung stationärer Gaswarngeräte. Lüftung kann eine Gaswolke verdünnen, transportieren oder vom Sensor wegführen. Gleichzeitig kann sie Gas in Bereiche bringen, die ohne Lüftung zunächst nicht betroffen wären.

Besonders kritisch sind Räume mit Ventilatoren, Abluft, Zuluft, offenen Türen, Schächten, Kanälen, Deckenhohlräumen, Bodengruben, Maschinenabwärme oder starken Temperaturunterschieden. Auch Hindernisse wie Maschinen, Regale, Behälter oder Trennwände können die Gasverteilung beeinflussen.

Einfluss	Auswirkung	Praxisbewertung
Zuluft	Kann Gas verdünnen oder in eine bestimmte Richtung drücken.	Sensor nicht automatisch direkt in den Frischluftstrom setzen.
Abluft	Kann Gas in Richtung Abluftöffnung transportieren.	Sensorposition im Strömungsweg bewerten.
Ventilator	Kann Gas schnell verteilen oder lokal wegblasen.	Ventilatorbetrieb und Ausfallzustand berücksichtigen.
Raumhöhe	Leichte Gase können sich im Deckenbereich sammeln.	Hochpunkte und tote Bereiche prüfen.
Bodensenken / Schächte	Schwere Gase können sich dort sammeln.	Senken, Gruben und schlecht belüftete Bereiche bewerten.
Hindernisse	Können Gaswolken abschirmen oder umleiten.	Sensor nicht hinter Barrieren oder in toten Ecken montieren.

Ein häufiger Fehler ist die Montage eines Gasdetektors an einer bequem erreichbaren Wandstelle, ohne zu prüfen, ob die Gaswolke diesen Punkt überhaupt erreichen würde. Komfortable Montage darf nicht wichtiger sein als eine wirksame Gasdetektion.

Montagehöhe: typische Beispiele für Methan, Wasserstoff, CO2 und schwere Gase

Die Montagehöhe hängt stark vom zu überwachenden Gas ab. Leichte Gase wie Wasserstoff oder Methan werden häufig eher im oberen Bereich überwacht. Schwere Gase wie Propan, LPG oder CO2 können sich dagegen eher in tieferen Bereichen sammeln. Bei Gasen mit ähnlicher Dichte wie Luft ist die Luftströmung oft besonders wichtig.

Anwendung	Gas	Typische Montageüberlegung
Erdgasleitung / Methan	Methan CH4	Oberer Raumbereich, Deckenbereiche oder Nähe zur möglichen Austrittsstelle prüfen.
Batterieraum / Wasserstoffanlage	Wasserstoff H2	Sehr hohe Punkte, Deckenbereiche und Lüftungskonzept besonders beachten.
CO2-Lager / Getränkeindustrie	Kohlendioxid CO2	Tiefere Bereiche, Bodennähe, Senken und schlecht belüftete Bereiche prüfen.
Flüssiggaslager	Propan / Butan / LPG	Bodennähe, Gruben, Schächte und tiefe Bereiche besonders bewerten.
Verbrennungsprozesse / Parkbereich	Kohlenmonoxid CO	Platzierung nach Quelle, Luftströmung und Aufenthaltsbereich festlegen.
Inertisierung / Stickstoff	Sauerstoffmangel durch Verdrängung	Bereiche überwachen, in denen sich Sauerstoff verdrängende Gase ausbreiten können.

Diese Beispiele ersetzen keine Anlagenplanung. Sie zeigen nur, warum der Montageort nicht pauschal festgelegt werden darf. Für jede Anwendung müssen Gasart, Quelle, Lüftung, Raumgeometrie und Sicherheitskonzept gemeinsam bewertet werden.

Temperatur, Staub, Feuchte und Verschmutzung

Stationäre Gasdetektoren arbeiten oft in rauen Industrieumgebungen. Temperatur, Feuchte, Staub, Spritzwasser, aggressive Atmosphäre, Reinigungsmittel, Vibrationen oder mechanische Belastung können die Messung und die Lebensdauer beeinflussen.

Ein Sensor darf nicht nur theoretisch an der richtigen Stelle montiert werden. Er muss dort auch zuverlässig funktionieren und wartbar bleiben. Deshalb müssen Gehäuse, Schutzart, Sensorprinzip, Temperaturbereich und Zubehör zur Umgebung passen.

Umgebungseinfluss	Mögliches Problem	Praktische Maßnahme
Staub	Sensoröffnung oder Filter kann verschmutzen.	Geeignete Schutzkappen, regelmäßige Sichtprüfung und Wartung einplanen.
Feuchte / Kondensation	Messung kann beeinflusst oder Elektronik belastet werden.	Schutzart, Einbaulage und Wetterschutz beachten.
Temperatur	Sensor kann außerhalb des zulässigen Bereichs arbeiten.	Betriebstemperatur des Geräts mit Einsatzort abgleichen.
Luftzug	Gas kann verdünnt oder am Sensor vorbeigeführt werden.	Position im realen Strömungsbild prüfen.
Reinigungsmittel / Chemikalien	Sensorvergiftung oder Querempfindlichkeiten möglich.	Sensorprinzip und Umgebungsstoffe berücksichtigen.
Mechanische Belastung	Beschädigung durch Stapler, Werkzeuge oder Montagearbeiten.	Mechanischen Schutz und sinnvolle Einbauposition vorsehen.

Ex-Zone und Gerätezulassung beachten

Wenn ein Gasdetektor in einem explosionsgefährdeten Bereich eingesetzt wird, müssen Gerätezulassung, Explosionsschutzart, Zone, Gasgruppe, Temperaturklasse und Installationsanforderungen zur Anwendung passen. Ein stationäres Gaswarngerät darf nicht allein aufgrund seiner Messfunktion ausgewählt werden.

Die Ex-Zonen-Einteilung und die Auswahl des geeigneten Geräts müssen durch fachkundige Personen erfolgen. Zusätzlich sind die Herstellerangaben, Anschlussvorschriften, Kabelverschraubungen, Erdung, Gehäuseausführung und Wartungsvorgaben zu berücksichtigen.

Prüfpunkt	Warum wichtig?	Praxisfrage
Ex-Zone	Gerät muss für die jeweilige Zone geeignet sein.	Liegt der Montageort in Zone 0, 1, 2 oder außerhalb einer Ex-Zone?
Gasgruppe	Explosionsfähige Gase haben unterschiedliche Anforderungen.	Passt die Gerätezulassung zur Gasgruppe?
Temperaturklasse	Oberflächentemperatur darf keine Zündquelle werden.	Passt die Temperaturklasse zur Atmosphäre?
Kabelanschluss	Falsche Kabeleinführung kann Schutzart oder Ex-Schutz beeinträchtigen.	Werden passende Verschraubungen und Anschlussarten verwendet?
Wartung in Ex-Bereichen	Öffnen, Kalibrieren oder Tauschen kann besonderen Regeln unterliegen.	Ist Wartung sicher und normgerecht möglich?

Für explosionsgefährdete industrielle Anwendungen können robuste stationäre Gasdetektoren wie der
Xgard Detektor,
der
XgardIQ Gasdetektor
oder der
IRmax Infrarot-Gasdetektor
relevant sein. Die konkrete Eignung muss immer anhand der Anwendung und der technischen Spezifikation geprüft werden.

Wartung, Kalibrierung und Zugänglichkeit einplanen

Stationäre Gaswarngeräte müssen regelmäßig geprüft, gewartet und je nach Sensorprinzip kalibriert oder justiert werden. Ein Montageort ist daher nur dann sinnvoll, wenn der Sensor nicht nur detektionstechnisch richtig sitzt, sondern auch sicher erreichbar ist.

Ein häufiges Problem ist die Montage an schwer zugänglichen Deckenpunkten, hinter Maschinen, in engen Schächten oder an Stellen, die nur mit großem Aufwand erreichbar sind. Das kann dazu führen, dass Wartungsintervalle nicht eingehalten werden oder Prüfungen nur unvollständig durchgeführt werden.

Wartungsaspekt	Warum wichtig?	Praxisempfehlung
Zugänglichkeit	Sensor muss geprüft, kalibriert oder getauscht werden können.	Montageort mit Wartungsweg, Leiter, Bühne oder Zugang planen.
Prüfgaszuführung	Für Funktionsprüfung oder Kalibrierung wird häufig Prüfgas benötigt.	Kalibrieradapter, Schlauchführung oder Remote-Kalibrierung berücksichtigen.
Anzeige vor Ort	Status und Messwert sollen bei Wartung erkennbar sein.	Geräte mit Display oder Remote-Anzeige prüfen.
Sensortausch	Sensoren haben begrenzte Lebensdauer.	Austauschbarkeit und Ersatzteilkonzept berücksichtigen.
Wartung in gefährlichen Bereichen	Arbeiten können besondere Freigaben erfordern.	Wartungskonzept und Betriebsfreigaben vorab planen.

Der Montageort sollte deshalb immer gemeinsam mit dem Wartungskonzept betrachtet werden. Ein optimal platzierter Sensor nützt wenig, wenn er im Betrieb nicht sicher geprüft werden kann.

Anschluss an Gaswarnzentrale, 4–20 mA, Relais, Modbus und HART

Stationäre Gasdetektoren werden häufig in eine Gaswarnanlage oder ein übergeordnetes Sicherheitssystem eingebunden. Je nach Gerät und System können analoge Signale, Relaiskontakte oder digitale Schnittstellen verwendet werden.

Typische Anbindungen sind 4–20 mA, Relaisausgänge, RS-485 Modbus oder HART. Über diese Schnittstellen können Messwerte, Alarmzustände, Störungen oder Diagnosedaten an eine Gaswarnzentrale, SPS, Leitwarte oder Gebäudeleittechnik übertragen werden.

Schnittstelle / Signal	Typische Aufgabe	Praxisnutzen
4–20 mA	Analoge Übertragung des Messwerts	Standardisierte Einbindung in Gaswarnzentralen, SPS oder Prozessleittechnik.
Relais	Schalten bei Alarm, Voralarm oder Störung	Direkte Ansteuerung von Warnlampen, Hupen, Abschaltungen oder Lüftung.
RS-485 Modbus	Digitale Kommunikation mehrerer Geräte	Reduzierter Verdrahtungsaufwand und strukturierte Datenübertragung.
HART	Diagnose und Kommunikation über das Analogsignal	Parametrierung, Wartung und Diagnose im Anlagenbetrieb.
Gaswarnzentrale	Überwachung mehrerer Detektoren	Zentrale Alarmierung, Relaislogik, Ereignisprotokollierung und Systemübersicht.

Für zentrale Gaswarnsysteme können zum Beispiel die
Gasmaster-Gaswarnzentrale
oder die
GM-Adressierbaren Steuergeräte
relevant sein. Für Detektoren mit moderner Kommunikation können der
XgardIQ Gasdetektor,
der
Xgard Bright adressierbare Gasdetektor
oder der
IRmax Infrarot-Gasdetektor
interessant sein.

Alarme, Warnsignale und Abschaltfunktionen richtig planen

Ein stationäres Gaswarngerät ist nicht nur ein Sensor. Es ist Teil eines Sicherheitskonzepts. Entscheidend ist daher, was bei einer erhöhten Gaskonzentration passieren soll. Möglich sind Voralarm, Hauptalarm, optische und akustische Warnung, Lüftungsansteuerung, Abschaltung von Anlagen, Schließen von Ventilen oder Meldung an eine Leitwarte.

Die Alarmstrategie muss zur Gefährdung passen. Bei brennbaren Gasen geht es häufig um die Vermeidung explosionsfähiger Atmosphären. Bei toxischen Gasen steht der Personenschutz im Vordergrund. Bei Sauerstoffmangel oder Sauerstoffanreicherung geht es um sichere Aufenthaltsbedingungen und Brand- beziehungsweise Erstickungsgefahr.

Alarmfunktion	Typische Aufgabe	Wichtiger Hinweis
Voralarm	Frühe Warnung bei beginnender Gaskonzentration	Kann Wartung, Lüftung oder Ursachenprüfung auslösen.
Hauptalarm	Alarm bei gefährlicher Konzentration	Muss eindeutig, sichtbar und hörbar sein.
Lüftungsansteuerung	Verdünnung oder Abführung des Gases	Lüftung darf Detektion nicht ungewollt verhindern.
Anlagenabschaltung	Gefahr begrenzen oder weitere Freisetzung verhindern	Abschaltlogik muss sicher geplant und geprüft werden.
Ventilsteuerung	Gaszufuhr unterbrechen	Fail-safe-Verhalten und Energieversorgung beachten.
Weiterleitung an Leitwarte	Zentrale Überwachung und Ereignisreaktion	Signale eindeutig benennen und dokumentieren.

Typische Fehler bei der Montage stationärer Gaswarngeräte

Viele Fehler bei stationären Gaswarnsystemen entstehen nicht durch das Messgerät selbst, sondern durch ungünstige Montage, falsche Planung oder fehlende Berücksichtigung der Umgebung. Besonders kritisch sind falsch gewählte Montagehöhe, zu große Entfernung zur Leckagequelle, Montage im Frischluftstrom oder schlechte Zugänglichkeit.

Fehler	Mögliche Folge	Bessere Vorgehensweise
Sensor auf falscher Höhe montiert	Gaswolke erreicht Sensor zu spät oder gar nicht.	Gasdichte, Temperatur, Luftströmung und Quelle berücksichtigen.
Sensor zu weit von der Leckagequelle entfernt	Alarm erfolgt verspätet.	Mögliche Austrittsstellen und Strömungswege analysieren.
Montage direkt im Frischluftstrom	Gas wird verdünnt, Messwert bleibt zu niedrig.	Sensorposition im realen Luftströmungsbild prüfen.
Montage in toter Ecke	Gas erreicht Sensor nicht zuverlässig.	Luftbewegung, Hindernisse und Raumgeometrie beachten.
Keine Wartungszugänglichkeit	Kalibrierung und Prüfung werden erschwert.	Wartungsweg und Prüfgaszuführung einplanen.
Falscher Sensor für das Gas	Gas wird nicht korrekt detektiert.	Gasart, Messbereich und Sensorprinzip passend auswählen.
Umgebung nicht berücksichtigt	Fehlalarme, Sensorverschleiß oder Ausfall möglich.	Temperatur, Feuchte, Staub, Chemikalien und Schutzart prüfen.
Alarmkette nicht getestet	Sensor misst, aber Warnung oder Abschaltung funktioniert nicht.	Komplette Kette aus Sensor, Zentrale, Relais, Signalgeber und Abschaltung prüfen.

Welche stationären Gaswarngeräte und Zentralen sind geeignet?

Die passende Geräteauswahl hängt von Gasart, Messbereich, Ex-Anforderung, Umgebung, Schnittstelle, Wartungskonzept und Systemaufbau ab. Für einfache Messstellen kann ein klassischer stationärer Gasdetektor ausreichend sein. Für größere Anlagen sind Gaswarnzentralen oder adressierbare Systeme sinnvoll.

Produkt	Besonders relevant für	Hinweis
Xgard Detektor	Robuste stationäre Gasdetektion in Industrie und explosionsgefährdeten Bereichen	Geeignet, wenn unterschiedliche Sensorvarianten und ein 4–20-mA-Ausgang für Gaswarnsysteme benötigt werden.
XgardIQ Gasdetektor	Intelligente stationäre Gasdetektion mit Display und flexiblen Sensormodulen	Relevant, wenn 4–20 mA, RS-485 Modbus, optionale Relais oder HART-Kommunikation gewünscht sind.
Xgard Bright adressierbarer stationärer Gasdetektor	Adressierbare stationäre Gasdetektion mit Display	Sinnvoll, wenn reduzierte Verdrahtung, Modbus/HART-Optionen und einfache Bedienung vor Ort relevant sind.
IRmax Infrarot-Gasdetektor	Infrarot-Detektion von Kohlenwasserstoffgasen und -dämpfen	Geeignet für Anwendungen, in denen brennbare Kohlenwasserstoffe zuverlässig und schnell erkannt werden sollen.
Gasmaster-Gaswarnzentrale	Zentrale Überwachung mehrerer Gasdetektoren	Interessant, wenn Messwerte, Alarme, Störungen, Relaisausgänge und Modbus-Anbindung zentral verarbeitet werden sollen.
GM-Adressierbare Steuergeräte	Adressierbare Gaswarnsysteme mit mehreren Kanälen und Zonen	Relevant für größere Anlagen, wenn mehrere Detektoren, Zonen, Alarme und digitale Kommunikation verwaltet werden müssen.

Eine vollständige Übersicht finden Sie in den Kategorien
Stationäre Gaswarngeräte
und
Gaswarnanlage.

Praxisbeispiele aus Industrie, Technikräumen und Energieanlagen

Beispiel 1: Methanüberwachung in einem Technikraum

In einem Technikraum wird Erdgas beziehungsweise Methan überwacht. Da Methan leichter als Luft ist, wird der obere Raumbereich besonders betrachtet. Zusätzlich werden mögliche Leckagequellen wie Ventile, Flansche und Gasleitungen bewertet. Der Sensor wird so platziert, dass austretendes Gas mit hoher Wahrscheinlichkeit erkannt wird, bevor sich eine gefährliche Konzentration ausbreitet.

Beispiel 2: CO2-Überwachung in einem Lagerbereich

In einem Bereich mit CO2-Flaschen oder CO2-Leitungen kann Kohlendioxid austreten und sich in tieferen Bereichen sammeln. Eine Montage ausschließlich in Kopfhöhe oder nahe der Decke wäre hier häufig nicht ausreichend. Entscheidend sind Bodennähe, Senken, Lüftung und mögliche Aufenthaltsbereiche.

Beispiel 3: Wasserstoff in einem Batterieraum

Bei bestimmten Batteriesystemen kann Wasserstoff entstehen. Da Wasserstoff sehr leicht ist, müssen Deckenbereiche, Hochpunkte und Lüftung besonders beachtet werden. Ein Sensor an einer tiefen Wandposition könnte eine Wasserstoffansammlung im oberen Bereich zu spät erkennen.

Beispiel 4: Kältemittel in einem Maschinenraum

In Kälteanlagen können Kältemittel austreten und je nach Gasart sowie Raumverhältnissen Sauerstoff verdrängen oder sich in bestimmten Bereichen sammeln. Sensorposition, Lüftung, Maschinenaufstellung, Bodennähe und mögliche Austrittsstellen müssen gemeinsam bewertet werden.

Beispiel 5: Mehrere Detektoren in einer größeren Industrieanlage

In einer größeren Anlage reicht ein einzelner Gasdetektor oft nicht aus. Verschiedene Leckagequellen, Raumabschnitte, Luftströmungen und Gefahrenbereiche müssen separat überwacht werden. Eine Gaswarnzentrale wie die
Gasmaster-Gaswarnzentrale
oder ein adressierbares System mit
GM-Adressierbaren Steuergeräten
kann dabei helfen, mehrere Messstellen strukturiert zu überwachen.

Checkliste für die richtige Platzierung

Mit dieser Checkliste lässt sich die Platzierung stationärer Gaswarngeräte besser vorbereiten und prüfen.

Prüffrage	Warum wichtig?	Praxisempfehlung
Welches Gas soll detektiert werden?	Gasart und Sensorprinzip müssen zusammenpassen.	Gasart, Messbereich und Querempfindlichkeiten prüfen.
Ist das Gas leichter oder schwerer als Luft?	Die Dichte beeinflusst die mögliche Montagehöhe.	Montagehöhe nicht pauschal, sondern zusammen mit Luftströmung bewerten.
Wo befinden sich mögliche Leckagequellen?	Gas tritt nicht zufällig aus, sondern meist an bestimmten Stellen.	Ventile, Flansche, Tanks, Leitungen, Batterien, Kälteanlagen und Armaturen prüfen.
Wie ist die Lüftung ausgeführt?	Luftströmung kann Gas zum Sensor führen oder wegführen.	Zuluft, Abluft, Ventilatoren, Türen und Schächte berücksichtigen.
Gibt es Senken, Schächte oder Deckenbereiche?	Gas kann sich in bestimmten Bereichen sammeln.	Raumgeometrie und mögliche Sammelpunkte bewerten.
Ist der Sensor für die Umgebung geeignet?	Staub, Feuchte, Temperatur und Chemikalien können die Funktion beeinflussen.	Schutzart, Gehäuse, Sensorprinzip und Zubehör prüfen.
Liegt der Montageort in einer Ex-Zone?	Gerät und Installation müssen zum Explosionsschutz passen.	Ex-Zone, Gasgruppe, Temperaturklasse und Zulassung prüfen.
Ist der Sensor für Wartung erreichbar?	Prüfung, Kalibrierung und Sensortausch müssen möglich sein.	Zugang, Prüfgaszuführung und Wartungsablauf einplanen.
Ist die Alarmkette definiert?	Detektion allein reicht nicht aus.	Voralarm, Hauptalarm, Relais, Zentrale, Lüftung und Abschaltung planen.
Wurde die Funktion nach Montage geprüft?	Nur ein Funktionstest zeigt, ob das System korrekt reagiert.	Sensor, Signalübertragung, Zentrale, Alarm und Abschaltung testen.

Fazit: Der richtige Montageort entscheidet über die Wirksamkeit der Gasdetektion

Stationäre Gaswarngeräte können nur zuverlässig warnen, wenn sie an der richtigen Stelle montiert werden. Der Montageort muss zur Gasart, zur Dichte, zur möglichen Leckagequelle, zur Lüftung, zur Raumgeometrie und zur Umgebung passen. Ein technisch geeigneter Sensor kann wirkungslos sein, wenn die Gaswolke ihn im Störfall nicht erreicht.

Besonders wichtig sind die richtige Montagehöhe, die Nähe zur möglichen Austrittsstelle, die Berücksichtigung von Luftströmungen, Ex-Zonen, Umgebungsbedingungen und Wartungszugang. Außerdem muss das Gaswarngerät in ein sinnvolles Alarm- und Sicherheitskonzept eingebunden werden.

Für stationäre Gasdetektion stehen je nach Anwendung unterschiedliche Lösungen zur Verfügung, zum Beispiel
Xgard Detektor,

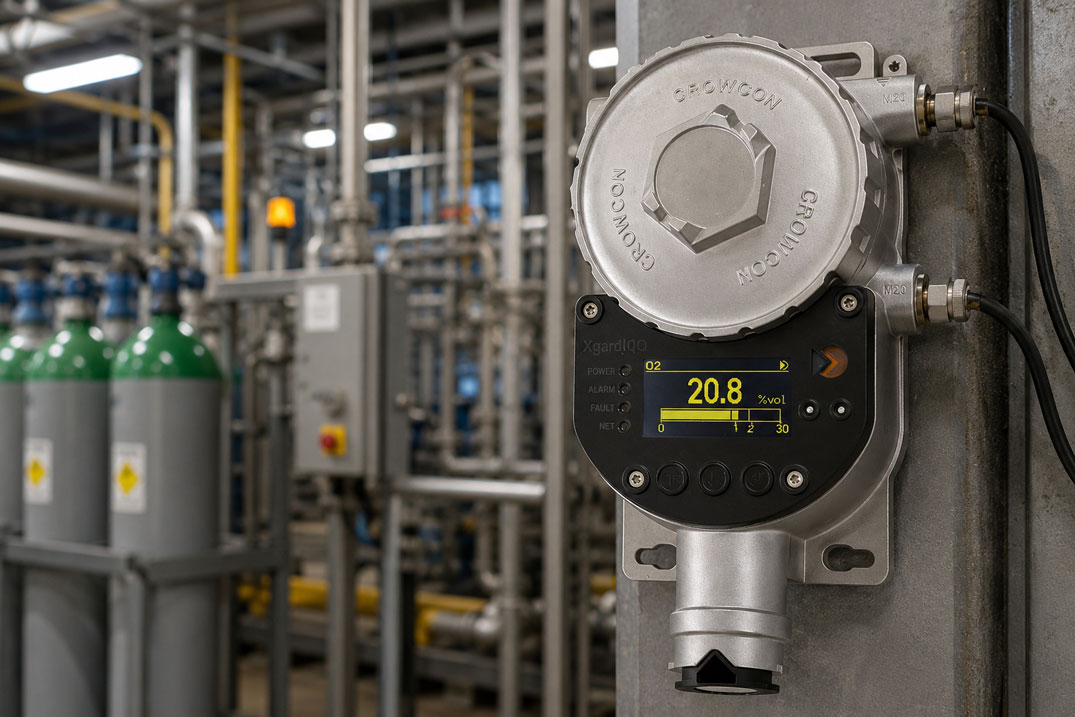

XgardIQ Gasdetektor,
Xgard Bright,
IRmax Infrarot-Gasdetektor,
Gasmaster-Gaswarnzentrale
oder
GM-Adressierbare Steuergeräte.

Eine passende Vorauswahl finden Sie in den Kategorien
Stationäre Gaswarngeräte
und
Gaswarnanlage.

FAQ: Häufige Fragen zur Platzierung stationärer Gaswarngeräte

Wo sollte ein stationäres Gaswarngerät montiert werden?

Der Montageort hängt von Gasart, Dichte, möglicher Leckagequelle, Luftströmung, Raumgeometrie und Umgebung ab. Ein Sensor sollte dort montiert werden, wo im Störfall eine gefährliche Gaskonzentration realistisch auftreten und den Sensor erreichen kann.

Wo montiert man einen Methan-Gasdetektor?

Methan ist leichter als Luft. Deshalb werden bei Methan häufig obere Raumbereiche, Deckenbereiche oder Bereiche nahe möglicher Austrittsstellen betrachtet. Die genaue Position hängt jedoch von Lüftung, Raumgeometrie und Anlagenaufbau ab.

Wo sollte ein Wasserstoff-Gasdetektor montiert werden?

Wasserstoff ist deutlich leichter als Luft und kann sich an Hochpunkten oder unter der Decke sammeln. Bei Wasserstoffanwendungen müssen Deckenbereiche, Lüftung, mögliche Austrittsstellen und Raumgeometrie besonders berücksichtigt werden.

Wo montiert man einen CO2-Gasdetektor?

CO2 ist schwerer als Luft und kann sich in tieferen Bereichen, Senken oder schlecht belüfteten Zonen sammeln. Die Montage sollte daher häufig eher in tieferen Bereichen geprüft werden, abhängig von Quelle, Raum und Lüftung.

Warum ist Luftströmung bei Gasdetektoren wichtig?

Luftströmung kann Gas zum Sensor transportieren, verdünnen oder vom Sensor wegführen. Deshalb darf ein Gasdetektor nicht nur nach Wandfläche oder Montagekomfort platziert werden, sondern muss im realen Strömungsbild bewertet werden.

Muss ein stationärer Gasdetektor für Ex-Zonen zugelassen sein?

Wenn der Detektor in einem explosionsgefährdeten Bereich montiert wird, muss die Gerätezulassung zur Zone, Gasgruppe, Temperaturklasse und Anwendung passen. Die Auswahl und Installation müssen fachgerecht erfolgen.

Warum muss der Sensor gut zugänglich sein?

Stationäre Gasdetektoren müssen regelmäßig geprüft, kalibriert und gegebenenfalls gewartet oder mit Sensormodulen versehen werden. Ein schlecht zugänglicher Montageort erschwert diese Arbeiten und kann die Betriebssicherheit beeinträchtigen.

Warum ist 4–20 mA bei Gasdetektoren wichtig?

4–20 mA ist ein verbreitetes analoges Standardsignal zur Übertragung von Messwerten an Gaswarnzentralen, SPS oder Prozessleitsysteme. Es ermöglicht die kontinuierliche Überwachung des Gaswerts.

Wann sind Modbus oder HART sinnvoll?

Modbus oder HART sind sinnvoll, wenn neben dem Messwert auch Diagnose, Parametrierung, Statusinformationen oder digitale Einbindung in ein übergeordnetes System erforderlich sind.

Wann braucht man eine Gaswarnzentrale?

Eine Gaswarnzentrale ist sinnvoll, wenn mehrere Gasdetektoren überwacht, Alarme zentral verarbeitet, Relais geschaltet, Ereignisse protokolliert oder Warn- und Abschaltfunktionen koordiniert werden sollen.

Welche Produkte eignen sich für stationäre Gaswarntechnik?

Je nach Anwendung kommen zum Beispiel der
Xgard Detektor,
der
XgardIQ Gasdetektor,
Xgard Bright,
der
IRmax Infrarot-Gasdetektor,
die
Gasmaster-Gaswarnzentrale
oder
GM-Adressierbare Steuergeräte
infrage.
