Der Austausch eines Drucksensors an einem Wasserstoff-Prüfstand ist mehr als eine gewöhnliche Wartungsarbeit. Beim Öffnen des Prozessanschlusses wird die Dichtheit des wasserstoffführenden Systems unterbrochen. Nach der Montage eines Ersatzsensors muss deshalb nachgewiesen werden, dass die Messstelle wieder dicht ist, der Sensor korrekte Messwerte liefert und die erforderlichen Überwachungs- und Sicherheitsfunktionen zuverlässig arbeiten.
Wasserstoff stellt besondere Anforderungen an Werkstoffe, Dichtungen, Druckfestigkeit und Messtechnik. Hinzu kommen mögliche hohe Druckwechselgeschwindigkeiten, geringe Leckageraten und die Gefahr der Bildung entzündbarer Gasgemische.
Eine fachgerechte Wiederinbetriebnahme erfolgt deshalb in einer definierten Reihenfolge: Montage und Wasserstoffkompatibilität prüfen, Dichtheit nachweisen, Nullpunkt und Messsignal kontrollieren, Schutzfunktionen testen und die Wiederinbetriebnahme dokumentiert freigeben.
Dieser Fachbeitrag erklärt den Ablauf für industrielle H₂-Prüfstände in der Elektrolyse, Brennstoffzellentechnik, Wasserstoffspeicherung und Forschung. Die konkreten Prüfbedingungen müssen immer durch qualifiziertes Fachpersonal anhand der anlagenspezifischen Sicherheits- und Prüfdokumentation festgelegt werden.
Inhaltsverzeichnis
1. Warum ein Sensorwechsel eine erneute Freigabe erfordert
Drucksensoren überwachen an Wasserstoff-Prüfständen beispielsweise Versorgungsdrücke, Speicherdrücke und dynamische Druckverläufe. Ihre Messwerte können zur Prozesssteuerung oder zur Auslösung sicherheitsrelevanter Funktionen verwendet werden.
Beim Sensorwechsel werden mindestens ein drucktragender Anschluss und häufig auch die elektrische Verbindung verändert. Dadurch entstehen neue mögliche Fehlerquellen.
Ein mechanisch korrekt eingebauter Sensor muss nicht automatisch elektrisch richtig parametriert sein. Umgekehrt bestätigt ein plausibles Ausgangssignal nicht die Dichtheit des Prozessanschlusses.
Die Wiederfreigabe muss deshalb die mechanische Integrität, die Messfunktion und alle durch den Eingriff betroffenen Sicherheitsfunktionen erfassen.
2. Besondere Eigenschaften von Wasserstoff
Wasserstoff ist ein farb- und geruchloses, sehr leichtes und hochentzündliches Gas. Er besitzt eine hohe Diffusionsfähigkeit und kann durch kleine Undichtigkeiten entweichen.
Unter bestimmten Druck-, Temperatur- und Werkstoffbedingungen kann Wasserstoff außerdem zur Beeinträchtigung metallischer Bauteile beitragen. Die Wasserstoffverträglichkeit eines Werkstoffs ist deshalb nicht allein anhand der allgemeinen Edelstahlbezeichnung zu beurteilen.
Besonders bei Prüfanlagen mit hohen Drücken oder häufigen Druckwechseln sind Werkstoffauswahl, Dichtungsgeometrie und mechanische Ermüdung entscheidend.
Wasserstoff kann sich bei Leckagen bevorzugt in höher gelegenen Bereichen oder ungünstig belüfteten Gehäusebereichen ansammeln. Gasdetektion, Lüftung und Zündquellenvermeidung müssen deshalb an die Anlagengeometrie angepasst sein.
3. Welche Änderungen entstehen durch den Sensorwechsel?
Beim Austausch eines Drucksensors ändern sich möglicherweise nicht nur das Gerät, sondern auch Dichtung, Anschlussgeometrie, Messbereich und elektrische Schnittstelle.
Selbst wenn der Ersatzsensor dieselbe Typenbezeichnung trägt, können sich Bestellvarianten hinsichtlich Ausgangssignal, Genauigkeit, Überlastgrenze oder Werkstoffausführung unterscheiden.
Vor der Freigabe ist deshalb ein Vergleich zwischen ursprünglicher und neuer Geräteausführung erforderlich.
Besonders wichtig sind Messbereich, Prozessanschluss, medienberührte Werkstoffe, Druckart, Ausgangssignal, elektrischer Anschluss und erforderliche Zulassungen.
4. Sicherer Anlagenzustand vor der Prüfung
Vor Beginn des Sensorwechsels und der anschließenden Prüfungen muss die Anlage entsprechend ihrer Betriebsanweisung in einen sicheren Wartungszustand überführt werden.
Dazu gehören die kontrollierte Trennung von Energie- und Gasversorgung, der Nachweis eines geeigneten Druckzustands sowie die erforderliche Sicherung gegen unbeabsichtigtes Wiederanlaufen.
Die Entfernung von Wasserstoff und die Vorbereitung für eine erneute Gasbeaufschlagung müssen über die dafür vorgesehenen Anlagenfunktionen erfolgen. Ein druckführender Anschluss darf nicht durch unkontrolliertes Lösen einer Verschraubung entlastet werden.
Freigabeverfahren, Zuständigkeiten, Gasüberwachung und gegebenenfalls erforderliche Arbeitsgenehmigungen sind vorab festzulegen.
5. Wasserstoffkompatibilität von Sensor und Werkstoffen
Ein Drucksensor darf nur eingesetzt werden, wenn seine medienberührten Werkstoffe für die vorgesehene Wasserstoffanwendung geeignet sind.
Zu prüfen sind insbesondere Messmembran, Prozessanschluss, Schweißverbindungen, Dichtungen und gegebenenfalls verwendete Druckübertragungsmedien.
Die Eignung hängt von Wasserstoffdruck, Temperatur, Gasreinheit, Druckzyklen und der konkreten Sensorkonstruktion ab.

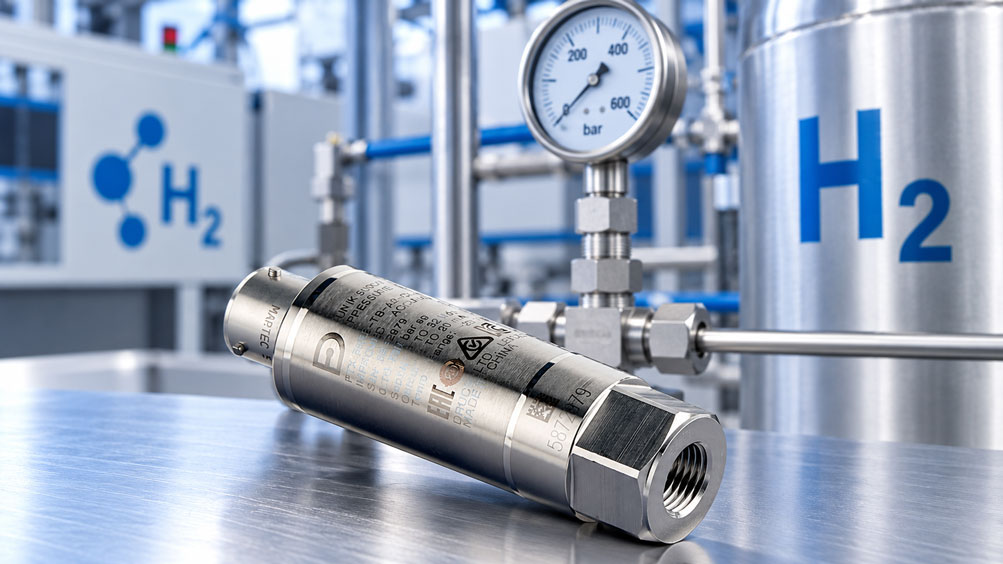

Für Wasserstoff entwickelte Sensoren wie der Druck UNIK 5000H verwenden angepasste Werkstoffe und konstruktive Maßnahmen zur Begrenzung wasserstoffbedingter Einflüsse.
Wichtig: Eine ATEX-Zulassung bestätigt nicht automatisch die Wasserstoffverträglichkeit aller medienberührten Werkstoffe. Beide Anforderungen müssen separat geprüft werden.
6. Prozessanschluss und mechanische Montage
Der Prozessanschluss muss zur vorgesehenen Dichtgeometrie passen. Gewindetyp, Einschraubtiefe, Dichtflächen und vorgeschriebenes Anzugsmoment sind anhand der jeweiligen Herstellerunterlagen zu kontrollieren.
Bei wasserstoffführenden Anschlüssen können kleine Beschädigungen der Dichtfläche oder ungeeignete Dichtungswerkstoffe bereits die erforderliche Dichtheit beeinträchtigen.
Auch die mechanische Belastung durch Rohrleitungen, Schwingungen oder Temperaturausdehnung ist zu berücksichtigen.
Für den Wiedereinbau dürfen ausschließlich geeignete und freigegebene Dichtungen sowie Montagehilfsmittel verwendet werden.
Der drucktragende Anschluss wird erst nach abgeschlossener Montage und Prüfung zur weiteren Inbetriebnahme freigegeben.
7. Prüfstrategie für die Wiederinbetriebnahme
Eine zuverlässige Wiederfreigabe besteht aus mehreren voneinander unabhängigen Prüfungen.
| Prüfung | Prüfziel | Wichtige Abgrenzung |
|---|---|---|
| Identitäts- und Werkstoffprüfung | Eignung des Ersatzsensors nachweisen | Gleiche Bauform reicht nicht aus |
| Montagekontrolle | Korrekten mechanischen Einbau bestätigen | Keine Dichtheitsbestätigung |
| Dichtheitsprüfung | Leckage am wiederhergestellten System beurteilen | Keine Prüfung der Messgenauigkeit |
| Nullpunktprüfung | Signal bei definiertem Nullzustand prüfen | Kein Nachweis über die gesamte Messspanne |
| Signal- und Referenzprüfung | Messwertübertragung und Abweichung bewerten | Keine Prüfung der mechanischen Dichtheit |
| Funktionsprüfung | Grenzwerte, Alarme und Verriegelungen kontrollieren | Umfang abhängig von der Sicherheitsfunktion |
| Dokumentierte Freigabe | Gesamtergebnis und Betriebsbereitschaft bestätigen | Nur nach Erfüllung aller Freigabekriterien |
Die Prüfungen müssen hinsichtlich Reihenfolge, Umfang und Akzeptanzkriterien auf die konkrete Anlage abgestimmt sein.
8. Praxisbeispiel zur Drucksignalprüfung
8.1 Ausgangsdaten
An einem hypothetischen Wasserstoff-Prüfstand wird ein Drucktransmitter mit einem Messbereich von 0 bis 100 bar Relativdruck ersetzt.
Der neue Sensor besitzt ein lineares 4–20-mA-Ausgangssignal. Die elektrische Messkette soll anhand definierter Druckwerte und einer geeigneten Druckreferenz überprüft werden.
Das Beispiel setzt voraus, dass die mechanische Sicherheit und die notwendigen Prüfbedingungen bereits hergestellt wurden. Die Druckprüfung erfolgt ausschließlich mit einem dafür freigegebenen Prüfmedium.
8.2 Berechnungsgrundlage
Für die lineare Druckskalierung gilt:
p = (I – 4 mA) / 16 mA × 100 bar
Der Ausgangsstrom ergibt sich aus:
I = 4 mA + (p / 100 bar) × 16 mA
8.3 Berechnung des Sollsignals
Bei einem Referenzdruck von 50 bar muss der ideal skalierte Transmitter folgenden Strom liefern:
I = 4 mA + (50 bar / 100 bar) × 16 mA
I = 12,00 mA
8.4 Tatsächlich gemessenes Signal
Angenommen, die Strommessung ergibt bei 50 bar einen Wert von 12,08 mA.
Der daraus berechnete angezeigte Druck beträgt:
p = (12,08 mA – 4 mA) / 16 mA × 100 bar = 50,50 bar
8.5 Messabweichung
Die Abweichung gegenüber dem Referenzdruck beträgt:
Δp = 50,50 bar – 50,00 bar = +0,50 bar
Bezogen auf die Messspanne von 100 bar entspricht dies:
0,50 bar / 100 bar × 100 % = 0,50 % der Messspanne
8.6 Ergebnisübersicht
| Referenzdruck | Sollsignal | Messsignal | Angezeigter Druck |
|---|---|---|---|
| 0 bar | 4,000 mA | 4,016 mA | 0,10 bar |
| 25 bar | 8,000 mA | 8,032 mA | 25,20 bar |
| 50 bar | 12,000 mA | 12,080 mA | 50,50 bar |
| 75 bar | 16,000 mA | 16,048 mA | 75,30 bar |
| 100 bar | 20,000 mA | 20,000 mA | 100,00 bar |
8.7 Ergebnis interpretieren
Das Beispiel zeigt, dass ein korrekt angeschlossener Sensor dennoch eine messbare Abweichung aufweisen kann.
Ob die Abweichung von +0,50 bar zulässig ist, hängt von der Gerätespezifikation, der Messunsicherheit der Referenz und den anlagenspezifischen Akzeptanzkriterien ab.
Die Zahlen sind ausschließlich hypothetische Rechenwerte. Sie stellen weder Herstellerangaben noch zulässige Grenzwerte für Wasserstoff-Prüfstände dar.
Das Ergebnis bestätigt außerdem nicht die Dichtheit des Prozessanschlusses. Diese muss unabhängig überprüft werden.
9. Druckprüfung und Dichtheitsprüfung unterscheiden
Die Druckprüfung und die Dichtheitsprüfung verfolgen unterschiedliche Ziele.
Eine Druckfestigkeitsprüfung dient dem Nachweis, dass ein drucktragendes System die festgelegte Prüfbeanspruchung unter den vorgegebenen Bedingungen sicher aufnehmen kann.
Die Dichtheitsprüfung dient dagegen dem Nachweis, dass eine Verbindung beziehungsweise ein System die spezifizierten Anforderungen hinsichtlich Leckage erfüllt.
Nach einem Sensorwechsel muss anhand der geltenden Prüfvorschrift bewertet werden, welche Prüfungen erneut erforderlich sind und welcher Bereich der Anlage betroffen ist.
Ein bestandener Druckhaltetest ist nicht automatisch ein vollständiger Dichtheitsnachweis. Druck- und Temperaturänderungen sowie die Nachweisgrenze des Verfahrens können das Ergebnis beeinflussen.
10. Dichtheitsprüfung nach dem Sensorwechsel
Nach der Montage muss der wiederhergestellte drucktragende Anschluss entsprechend einem freigegebenen Verfahren auf Dichtheit geprüft werden.
Abhängig von der Anlage können beispielsweise Prüfungen mit inertem Gas, geeignete Lecksuchverfahren oder andere qualifizierte Methoden vorgesehen sein.
Die Auswahl richtet sich unter anderem nach dem erforderlichen Leckagenachweis, dem Druckniveau, der Geometrie und der Empfindlichkeit des Prüfverfahrens.
Prüfmedium, Prüfdruck, Temperaturstabilisierung, zulässige Leckrate und Prüfdauer dürfen nicht pauschal festgelegt werden.
Insbesondere bei Wasserstoffanlagen ist sicherzustellen, dass die eingesetzten Verfahren und Prüfmittel für den vorgesehenen Einsatz geeignet sind.
Ein auffälliges Dichtheitsprüfungsergebnis muss vor der Freigabe untersucht und die Ursache behoben werden. Die elektrische Sensorfunktion kann einen fehlenden Dichtheitsnachweis nicht ersetzen.
11. Inertisierung, Spülung und Gasqualität
Nach dem Öffnen eines wasserstoffführenden Systems kann Luft in den betroffenen Anlagenbereich gelangen. Vor dem erneuten Einsatz mit Wasserstoff muss deshalb der erforderliche Gaszustand hergestellt und bestätigt werden.
Hierfür können anlagenspezifische Inertisierungs- und Spülverfahren vorgesehen sein.
Das eingesetzte Spülgas muss mit Werkstoffen, Prozessbedingungen und gegebenenfalls vorhandenen Gasreinheitsanforderungen kompatibel sein.
Bei Brennstoffzellen, Elektrolyseuren und hochreinen Wasserstoffsystemen können außerdem Feuchtigkeit, Sauerstoff und andere Verunreinigungen relevant sein.
Die erfolgreiche Dichtheitsprüfung bestätigt nicht automatisch die erforderliche Gasreinheit oder einen ausreichenden Spülzustand.
Die Bewertung erfolgt anhand der freigegebenen Betriebsanweisung und geeigneter Mess- beziehungsweise Nachweismethoden.
12. Nullpunkt unter definierten Bedingungen prüfen
Die Nullpunktprüfung erfolgt unter der für den jeweiligen Sensortyp definierten Druckbedingung.
Bei einem Relativdrucktransmitter mit einem Messbereich von 0 bis 100 bar entspricht der ideale Nullpunkt eines linearen 4–20-mA-Signals normalerweise 4 mA.
Bei Absolutdrucksensoren ist zu beachten, dass der physikalische Drucknullpunkt nicht dem normalen atmosphärischen Umgebungsdruck entspricht.
Ein scheinbarer Restdruck kann durch eingeschlossenen Druck, Temperatureinflüsse, mechanische Hysterese oder Sensoreffekte entstehen.
Bei Wasserstoffsensoren können unter bestimmten Bedingungen zusätzlich zeitabhängige Effekte nach längerer Druckbeaufschlagung auftreten.
Deshalb sollte ein Nullpunktabgleich nicht automatisch bei jeder Abweichung erfolgen. Zunächst muss die Ursache geklärt und die zulässige Abweichung bewertet werden.
13. Messgenauigkeit und Druckreferenz
Eine Nullpunktprüfung allein bestätigt nicht die Genauigkeit über den gesamten Messbereich.
Für eine messtechnische Prüfung werden geeignete Druckreferenzen verwendet. Die Prüfbedingungen müssen zur Messaufgabe, zur Druckart und zum zulässigen Prüfmedium passen.
Bei der Bewertung sind die Genauigkeit des Prüflings, die Messunsicherheit der Referenz und die erforderlichen betrieblichen Toleranzen zu berücksichtigen.
Eine Kalibrierung dokumentiert die festgestellten Abweichungen. Eine Justage verändert dagegen die Zuordnung zwischen Druck und Ausgangssignal.
Nach dem Sensorwechsel muss festgelegt werden, ob eine dokumentierte Funktionsprüfung genügt oder ein zusätzlicher Kalibriernachweis erforderlich ist.
14. Elektrisches Ausgangssignal und SPS-Skalierung
Ein neuer Drucktransmitter kann denselben elektrischen Ausgang besitzen wie sein Vorgänger, aber einen anderen Druckmessbereich verwenden.
Wenn ein zuvor eingesetzter 0–250-bar-Sensor durch einen 0–100-bar-Sensor ersetzt wird, muss die Signalzuordnung in der Steuerung angepasst und geprüft werden.
Besondere Aufmerksamkeit verdienen die Zuordnung von 4 und 20 mA, die verwendete Druckeinheit, die Polarität und gegebenenfalls die Einstellung der Fehlerstromsignalisierung.
Die Prüfung sollte das reale Sensorsignal und die entsprechende Anzeige im Prüfstand vergleichen.
Bei Abweichungen sind zunächst Parametrierung, Versorgung, Stromschleife und Eingangsskalierung zu untersuchen.
15. Digitale Kommunikation und Diagnose
Abhängig vom Drucksensor können neben analogen Strom- oder Spannungssignalen auch digitale Kommunikationsschnittstellen vorhanden sein.
Bei geeigneten Geräten ermöglichen diese unter anderem die Übertragung von Messwerten, Gerätestatus und Diagnoseinformationen.
Nach dem Austausch müssen die verwendete Schnittstelle, Kommunikationsparameter und Messwertzuordnung kontrolliert werden.
Auch die Verarbeitung von Sensorfehlern und Kommunikationsausfällen in der übergeordneten Prüfstandssteuerung ist zu berücksichtigen.
Eine digitale Statusmeldung mit dem Zustand „betriebsbereit“ bestätigt weder die mechanische Dichtheit noch automatisch die erforderliche Messgenauigkeit.
16. Druckdynamik und Lastwechsel berücksichtigen
Wasserstoff-Prüfstände können schnelle Druckanstiege, Druckabfälle und häufig wiederkehrende Lastwechsel erzeugen.
Besonders bei Ventilschaltungen, Befüllvorgängen und dynamischen Brennstoffzellentests können kurzzeitige Druckspitzen auftreten.
Der eingesetzte Sensor muss deshalb nicht nur hinsichtlich seines Messbereichs, sondern auch bezüglich Überlastbarkeit, Druckwechselfestigkeit und Ansprechverhalten geeignet sein.
Ein langsames Messsignal kann kurzzeitige Druckspitzen unter Umständen nicht ausreichend erfassen. Andererseits kann eine unpassende Signalfilterung die Beurteilung erschweren.
Für dynamische Anwendungen ist beispielsweise der speziell für Wasserstoff entwickelte Druck UNIK 5000H mit geeigneten Ausführungen und hoher Signalbandbreite verfügbar.
Die tatsächliche Eignung muss anhand der vollständigen Messkette und der erforderlichen Zeitauflösung geprüft werden.
17. Wasserstoff-Gaswarntechnik überprüfen
Wasserstoff ist geruchlos und ohne geeignete Messtechnik nicht zuverlässig wahrnehmbar.
Deshalb können stationäre oder tragbare Gasdetektoren sowie zusätzliche Überwachungseinrichtungen Bestandteil des Sicherheitskonzepts sein.
Vor der Wiederfreigabe muss bestätigt werden, dass die für den Prüfstand erforderlichen Gaswarnfunktionen verfügbar und geprüft sind.
Die Geräte müssen für Wasserstoff geeignet sein. Ein auf andere brennbare Gase ausgelegter Sensor ist nicht automatisch zur zuverlässigen Wasserstoffdetektion geeignet.
Die Platzierung der Detektoren hängt von möglichen Leckstellen, Raumgeometrie, Luftströmungen und dem Sicherheitskonzept ab.
Funktionsprüfungen mit geeignetem Prüfgas müssen entsprechend den Herstelleranweisungen und dem betrieblichen Prüfplan erfolgen. Eine reine Anzeige- oder elektrische Signalkontrolle ersetzt nicht zwangsläufig eine Prüfung der Gasdetektionsfunktion.
18. Grenzwerte, Verriegelungen und Schutzfunktionen
Drucksensoren können in die Prozesssteuerung oder in sicherheitsbezogene Funktionen eingebunden sein.
Nach einem Austausch müssen die betroffenen Grenzwertfunktionen, Alarme und Verriegelungen entsprechend dem dokumentierten Sicherheitskonzept geprüft werden.
Besonders wichtig ist die Unterscheidung zwischen einer normalen Prozesswarnung und einer sicherheitsgerichteten Abschaltfunktion.
Eine korrekt angezeigte Druckgröße bestätigt nicht automatisch, dass eine erforderliche Abschaltung bei einer Grenzwertverletzung funktioniert.
Die Prüfung sicherheitsrelevanter Funktionen muss mit dafür zugelassenen Verfahren erfolgen. Temporär überbrückte Funktionen müssen vor der Freigabe wieder in den vorgeschriebenen Zustand versetzt und kontrolliert werden.
19. Explosionsschutz und technische Dokumentation
Wasserstoffanlagen können explosionsgefährdete Bereiche aufweisen. Die erforderlichen Schutzmaßnahmen ergeben sich aus der anlagenspezifischen Gefährdungsbeurteilung und Zoneneinteilung.
Bei der Auswahl von Sensoren und elektrischen Betriebsmitteln sind die jeweiligen Ex-Anforderungen einschließlich Gasgruppe, Gerätekategorie beziehungsweise Geräteschutzniveau und Temperaturklasse zu berücksichtigen.
Die einschlägigen Regelwerke können unter anderem die IEC-60079-Reihe für explosionsgefährdete Bereiche umfassen.
Für stationäre Wasserstoffdetektionsgeräte beschreibt ISO 26142 Produktanforderungen. Die IEC 60079-29-2 behandelt die Auswahl, Installation, Verwendung und Wartung geeigneter Gasdetektoren.
Welche Normen, Genehmigungen und Prüfpflichten konkret gelten, ist vom Anlagenstandort, der Bauart und der Anwendung abhängig.
Nach einem Sensorwechsel müssen gegebenenfalls Explosionsschutzdokumentation, Ersatzteilnachweise und Änderungsunterlagen aktualisiert werden.
20. Prüf- und Inbetriebnahmeablauf
Für eine strukturierte Wiederfreigabe empfiehlt sich die folgende Vorgehensweise. Alle Arbeitsschritte setzen eine anlagenspezifische Freigabe und geeignete Fachqualifikation voraus.
- Arbeitsumfang, Gefährdungsbeurteilung und geltende Prüfanweisung prüfen.
- Sicheren Anlagenzustand und erforderliche Energiesperren bestätigen.
- Identität, Wasserstoffkompatibilität und technische Daten des Ersatzsensors kontrollieren.
- Mechanische Montage, Prozessanschluss und Dichtungen prüfen.
- Die vorgeschriebene Dichtheitsprüfung mit freigegebenem Verfahren durchführen.
- Erforderlichen Spülzustand und gegebenenfalls Gasqualität nachweisen.
- Nullsignal unter definierten Bedingungen aufnehmen und bewerten.
- Elektrische beziehungsweise digitale Messsignalübertragung kontrollieren.
- Bei Bedarf die vorgeschriebenen Druckreferenz- und Kalibrierprüfungen durchführen.
- Betroffene Grenzwerte, Gaswarnfunktionen und sicherheitsrelevante Verriegelungen prüfen.
- Prüfergebnisse, Abweichungen und Maßnahmen vollständig dokumentieren.
- Wiederinbetriebnahme nach Erfüllung aller Freigabekriterien durch die zuständige Stelle genehmigen.
- Den Prüfstand gemäß freigegebener Betriebsanweisung in den vorgesehenen Betriebszustand überführen und überwachen.
Wenn erforderliche Nachweise fehlen oder Grenzwerte überschritten werden, darf keine Freigabe erteilt werden. Die Ursache muss vor der Wiederinbetriebnahme geklärt sein.
21. Fehlerdiagnose nach dem Sensorwechsel
21.1 Dichtheitsprüfung nicht bestanden
Die betroffene Verbindung, Dichtungsgeometrie, Bauteilausführung und Montage anhand der zugelassenen Prüfvorschrift untersuchen. Erst nach Behebung der Ursache und erfolgreicher Wiederholungsprüfung freigeben.
21.2 Nullsignal außerhalb der Toleranz
Definierten Druckzustand, Temperatur, Druckart und elektrische Versorgung prüfen. Einen möglichen Restdruck oder eine zeitabhängige Nullpunkterholung berücksichtigen.
21.3 Falscher Druckwert in der SPS
Sensor-Messbereich, Ausgangssignal, Signalverdrahtung und Steuerungsskalierung vergleichen. Gegebenenfalls den Messwert mit einer geeigneten Druckreferenz überprüfen.
21.4 Signal reagiert zu langsam
Sensorbandbreite, elektronische Filterung, Messwerterfassung und Prozessdynamik beurteilen. Die gesamte Signalkette kann die zeitliche Auflösung begrenzen.
21.5 Alarm oder Verriegelung funktioniert nicht
Die betroffene Sicherheitsfunktion entsprechend der freigegebenen Prüfanweisung untersuchen. Ohne den vorgeschriebenen Funktionsnachweis darf keine sicherheitsrelevante Betriebsfreigabe erfolgen.
22. Geeignete ICS-Produkte für Wasserstoff-Prüfstände
ICS Schneider Messtechnik bietet unterschiedliche Sensoren und Komponenten für die Messung und Überwachung von Wasserstoffsystemen an. Entscheidend sind Wasserstoffkompatibilität, Druckbereich, Messgenauigkeit, Druckdynamik und die erforderlichen Sicherheitsfunktionen.
22.1 Druck UNIK 5000H – Drucksensor für Wasserstoffanwendungen
Der Druck UNIK 5000H wurde speziell für anspruchsvolle Wasserstoffanwendungen entwickelt.
Je nach Ausführung sind Messbereiche von 700 mbar bis 700 bar verfügbar. Die Baureihe bietet Genauigkeitsvarianten bis ±0,04 % des Endwerts nach der Best-Straight-Line-Methode sowie verschiedene analoge Ausgangssignale.
Die schnelle Signalverarbeitung macht geeignete Varianten besonders für dynamische Messungen an Wasserstoff-Prüfständen interessant.
Medienberührte Werkstoffe und konstruktive Maßnahmen sind auf Wasserstoffanwendungen abgestimmt. Druckanschlüsse, Ex-Zulassungen und weitere Eigenschaften müssen anhand der gewählten Konfiguration geprüft werden.
22.2 IMP 336 – geschweißter Industriedruckmessumformer
Der IMP 336 ist ein Industriedruckmessumformer für technische Gase und Wasserstoffanwendungen.
Die ICS-Produktangaben nennen Nenndruckbereiche von 0 bis 16 bar bis 0 bis 1000 bar sowie eine Genauigkeit von 0,5 % FSO.
Die medienberührten Bauteile bestehen aus speziellen Edelstahlwerkstoffen. Die Konstruktion ist für anspruchsvolle industrielle Druckanwendungen ausgelegt.
Der IMP 336 kommt insbesondere dort infrage, wo eine robuste Druckmessung mit wasserstoffgeeigneten Werkstoffen benötigt wird.
22.3 Druck RPS/DPS8000H – hochpräzise Wasserstoff-Druckmessung
Der Druck RPS/DPS8000H verbindet eine resonante Druckmesstechnologie mit einer für Wasserstoffanwendungen entwickelten Schutzkonstruktion.
Je nach Ausführung bietet die Baureihe eine Genauigkeit bis ±0,01 % FS über den kompensierten Temperaturbereich und eine Langzeitstabilität von ±100 ppm FS pro Jahr.
Unterschiedliche digitale beziehungsweise frequenzbasierte Signalausgänge ermöglichen die Integration in anspruchsvolle Messsysteme.
Diese Sensoren sind vor allem für Prüfstände und Forschungsanwendungen interessant, bei denen hohe Genauigkeit und Langzeitstabilität benötigt werden. Ihre Ausgangsschnittstellen müssen zur vorhandenen Messwerterfassung passen.
22.4 SMART 3G-C2 – stationäre Wasserstoff-Gasdetektion
Der SMART 3G-C2 ist ein stationärer Gasdetektor für unterschiedliche brennbare und andere Gase.
Für Wasserstoff sind geeignete katalytische beziehungsweise elektrochemische Sensorvarianten gelistet.
Ein solches Gerät kann Bestandteil der Gasüberwachung eines Wasserstoff-Prüfstands sein. Sensorausführung, Messbereich, Ex-Eignung und Integration in das Alarmkonzept müssen projektspezifisch ausgewählt werden.
Der Gasdetektor dient der Überwachung möglicher Gasfreisetzungen und ersetzt keine Dichtheitsprüfung des drucktragenden Systems.
22.5 MINIMESS 1215 – Gas-Mess- und Serviceanschlüsse
Das MINIMESS 1215 Gasfüllventil mit DVGW-Zulassung dient als kompakter Zugang für Mess- und Prüfaufgaben in Gasdruckanlagen.
ICS führt hierzu Unterlagen für gasförmigen Wasserstoff und nennt Betriebsdrücke bis 250 bar für die entsprechende Produktgruppe.
Geeignete Ausführungen ermöglichen die Planung definierter Mess- und Servicepunkte, ohne für jede Prüfung eine Prozessverbindung neu herstellen zu müssen.
Die Wasserstoffeignung, die tatsächlich zulässige Druckstufe, die Schlauchverbindungen und das Dichtungskonzept sind für die konkrete Ausführung zu überprüfen.
| Produkt | Wesentliche Eigenschaften | Typische Aufgabe |
|---|---|---|
| Druck UNIK 5000H | Wasserstoffoptimierter Drucksensor, analoge Signale | Statische und dynamische Druckmessung |
| IMP 336 | Geschweißter Edelstahl-Druckmessumformer | Robuste Drucküberwachung |
| RPS/DPS8000H | Resonanter Präzisionsdrucksensor, digitale beziehungsweise frequenzbasierte Ausgänge | Hochgenaue Prüfstandsmessungen |
| SMART 3G-C2 | Stationärer Gasdetektor mit geeigneten H₂-Sensorvarianten | Wasserstoff-Gasüberwachung |
| MINIMESS 1215 Gas | Gas-Mess- und Serviceanschluss | Definierte Prüf- und Messzugänge |
Weitere Sensoren, Durchflussmessgeräte und Komponenten für H₂-Anwendungen finden sich in der ICS-Produktkategorie Wasserstoff-Lösungen.
Ergänzende Informationen zur Geräteauswahl bietet der Fachbeitrag Wasserstoff-Drucksensor auswählen: Werkstoffe, Dichtungen und Zulassungen richtig bewerten.
23. Fazit
Nach dem Austausch eines Drucksensors an einem Wasserstoff-Prüfstand müssen mehrere unterschiedliche Anforderungen erfüllt werden.
Die Dichtheitsprüfung bestätigt die Eignung des wiederhergestellten Anschlusses hinsichtlich der festgelegten Leckageanforderungen. Die Nullpunkt- und Signalprüfung bewertet die messtechnische Funktion. Zusätzlich müssen die betroffenen Gaswarn-, Überwachungs- und Sicherheitsfunktionen geprüft werden.
Eine bestandene Einzelprüfung ist kein Ersatz für die vollständige Freigabebewertung.
Die wichtigste Regel lautet: Erst Wasserstoffkompatibilität und mechanische Dichtheit nachweisen, danach die Messfunktion prüfen und schließlich alle erforderlichen Sicherheitsfunktionen bestätigen.
Die Wiederinbetriebnahme darf erst nach dokumentierter Erfüllung aller anlagenspezifischen Freigabekriterien erfolgen.
24. FAQ – häufige Fragen zur Wiederinbetriebnahme von Wasserstoff-Prüfständen
24.1 Muss nach jedem Sensorwechsel eine Dichtheitsprüfung erfolgen?
Wurde ein wasserstoffführender drucktragender Anschluss geöffnet, ist die erforderliche Dichtheit vor der Wiederfreigabe entsprechend den geltenden Anlagenvorgaben nachzuweisen.
24.2 Warum sind Wasserstoff-Prüfstände besonders anspruchsvoll?
Wasserstoff besitzt eine hohe Diffusionsfähigkeit, ist leicht entzündlich und stellt besondere Anforderungen an Werkstoffe, Dichtungen und Druckmesssysteme.
24.3 Darf ein normaler Drucksensor für Wasserstoff verwendet werden?
Nur wenn seine konkrete Ausführung für die vorgesehenen Wasserstoff-, Druck- und Temperaturbedingungen geeignet und freigegeben ist.
24.4 Ist eine ATEX-Zulassung gleichbedeutend mit Wasserstoffkompatibilität?
Nein. Explosionsschutz und Wasserstoffverträglichkeit der medienberührten Werkstoffe sind unterschiedliche Anforderungen.
24.5 Welches Prüfmedium wird für die Dichtheitsprüfung verwendet?
Das Prüfmedium wird durch die freigegebene Prüfvorschrift bestimmt. Für Wasserstoffanlagen kommen je nach Anwendung geeignete inerte Gase infrage.
24.6 Reicht eine Druckhalteprüfung als Dichtheitsnachweis?
Nicht grundsätzlich. Ob das Verfahren die erforderliche Leckagerate nachweisen kann, hängt von Prüfbedingungen und Nachweisempfindlichkeit ab.
24.7 Warum muss der Nullpunkt geprüft werden?
Ein Nullpunktfehler kann die gesamte Druckanzeige verschieben und dadurch Prozessmesswerte und Grenzwertauswertungen beeinflussen.
24.8 Darf der Nullpunkt bei vorhandenem Restdruck eingestellt werden?
Eine gewöhnliche Nullpunktjustage bei unbekanntem Restdruck ist ungeeignet, da tatsächlicher Prozessdruck fälschlich kompensiert werden kann.
24.9 Ist nach dem Sensorwechsel eine Kalibrierung erforderlich?
Das hängt von der Messaufgabe, dem vorhandenen Kalibriernachweis und den betrieblichen beziehungsweise normativen Anforderungen ab.
24.10 Was bedeutet 4 mA bei einem Wasserstoff-Drucksensor?
Bei einem linearen 4–20-mA-Transmitter entspricht 4 mA normalerweise dem eingestellten Messanfang.
24.11 Was passiert bei einer falschen SPS-Skalierung?
Die Steuerung kann falsche Druckwerte anzeigen oder Grenzwerte bei anderen Prozessdrücken als vorgesehen auswerten.
24.12 Muss die Gaswarnanlage ebenfalls geprüft werden?
Die vorgeschriebenen Gaswarnfunktionen müssen vor der Wiederinbetriebnahme verfügbar sein. Der erforderliche Prüfumfang richtet sich nach dem Sicherheitskonzept.
24.13 Können H₂-Drucksensoren nach Druckentlastung einen Restwert anzeigen?
Ja. Unter bestimmten Bedingungen können Hysterese, Temperatur oder wasserstoffbedingte zeitabhängige Effekte eine vorübergehende Abweichung verursachen.
24.14 Warum sind Druckspitzen bei Wasserstoff-Prüfständen wichtig?
Schnelle Lastwechsel können die mechanischen Anforderungen an die Messmembran erhöhen und die Auswahl des Sensors beeinflussen.
24.15 Kann ein Sensorsignal korrekt sein, obwohl der Anschluss undicht ist?
Ja. Eine plausible elektrische Messung ist kein Nachweis für die mechanische Dichtheit des Prozessanschlusses.
24.16 Welche Unterlagen gehören zur Wiederfreigabe?
Typischerweise Montage- und Eignungsnachweise, Dichtheitsprüfung, Messstellenprüfung, gegebenenfalls Sicherheitsfunktionstests sowie die dokumentierte Freigabeentscheidung.
24.17 Wer darf einen Wasserstoff-Prüfstand wieder freigeben?
Die Freigabe erfolgt durch die dafür qualifizierte und nach den betrieblichen beziehungsweise rechtlichen Vorgaben autorisierte Stelle.
24.18 Welche Drucksensoren eignen sich für Wasserstoff-Prüfstände?
Je nach Anwendung kommen beispielsweise Druck UNIK 5000H, IMP 336 oder RPS/DPS8000H infrage. Entscheidend sind die konkrete Wasserstoffeignung, Druckfestigkeit, Messgenauigkeit und Signalanbindung.
