Bei der Auswahl eines Durchflussmessers für Flüssigkeiten stehen viele Betreiber, Anlagenbauer und Instandhalter vor derselben Frage: Soll ein magnetisch-induktiver Durchflussmesser, kurz MID, eingesetzt werden oder ist ein Coriolis-Durchflussmesser die bessere Lösung? Beide Messprinzipien sind in der Industrie etabliert, beide können sehr zuverlässig arbeiten, aber sie messen nicht dasselbe und stellen unterschiedliche Anforderungen an Medium, Einbau, Genauigkeit und Budget.
Ein MID misst den Volumenstrom leitfähiger Flüssigkeiten. Er ist besonders interessant für Wasser, Abwasser, chemische Flüssigkeiten, leitfähige Prozessmedien und viele Anwendungen mit größeren Rohrnennweiten. Ein Coriolis-Durchflussmesser misst dagegen direkt den Massedurchfluss und kann zusätzlich Dichte und häufig auch Temperatur erfassen. Das ist besonders wertvoll bei Dosieraufgaben, Rezepturen, Abrechnung, hochgenauen Messungen und Medien, deren Dichte oder Zusammensetzung schwanken kann.
Dieser Beitrag erklärt die wichtigsten Unterschiede zwischen MID und Coriolis, zeigt typische Auswahlkriterien und hilft dabei, das passende Messprinzip für Flüssigkeiten einzuordnen. Im Mittelpunkt stehen Leitfähigkeit, Volumenstrom, Massedurchfluss, Genauigkeit, Druckverlust, Hygiene, Dosierung, Prozessanforderungen, Kosten und typische Praxisbeispiele.
Inhaltsverzeichnis
- Grundlagen: MID und Coriolis messen unterschiedliche Größen
- MID: Magnetisch-induktive Durchflussmessung für leitfähige Flüssigkeiten
- Coriolis: Massedurchfluss, Dichte und hohe Genauigkeit
- Leitfähigkeit des Mediums: Das wichtigste Kriterium für MID
- Volumenstrom oder Massedurchfluss: Welche Größe wird wirklich benötigt?
- Genauigkeit, Wiederholbarkeit und Prozessstabilität
- Einbau, Druckverlust und Rohrleitungsbedingungen
- Hygiene, Reinigung und anspruchsvolle Prozessmedien
- Kosten, Nutzen und typische Entscheidungssituationen
- Signal, Auswertung und Prüfung der Messkette
- Praxisbeispiel: Dosierung einer Flüssigkeit mit schwankender Dichte
- Welche Messgeräte / Produkte eignen sich?
- Fazit: MID oder Coriolis hängt von Messaufgabe und Medium ab
- FAQ: Häufige Fragen zu Coriolis oder MID
Grundlagen: MID und Coriolis messen unterschiedliche Größen
Der wichtigste Unterschied zwischen MID und Coriolis liegt in der Messgröße. Ein magnetisch-induktiver Durchflussmesser misst den Volumenstrom einer elektrisch leitfähigen Flüssigkeit. Das Ergebnis wird typischerweise in l/h, m³/h oder einer vergleichbaren Volumeneinheit ausgegeben. Für viele Anwendungen ist das genau die benötigte Größe, zum Beispiel bei Wasserverteilung, Kühlkreisläufen, Abwasser, Prozessleitungen oder einfachen Mengenmessungen.
Ein Coriolis-Durchflussmesser misst dagegen direkt den Massedurchfluss. Das Ergebnis wird zum Beispiel in kg/h, t/h oder g/min ausgegeben. Zusätzlich kann ein Coriolis-Gerät je nach Ausführung auch Dichte und Temperatur erfassen. Dadurch ist es besonders interessant, wenn nicht nur das Volumen, sondern die tatsächliche Masse eines Mediums zählt. Das ist zum Beispiel bei Rezepturen, Chemikaliendosierung, Produktbilanzierung, Abfüllung, Prüfständen oder wertstoffbezogener Abrechnung relevant.
Die Entscheidung sollte daher nicht zuerst über den Preis oder die Gewohnheit getroffen werden, sondern über die Messaufgabe. Wer nur wissen muss, wie viel leitfähige Flüssigkeit pro Stunde durch eine Rohrleitung fließt, ist mit einem MID oft sehr gut bedient. Wer dagegen hochgenau Masse dosieren, Dichteänderungen erkennen oder mehrere Prozessgrößen gleichzeitig erfassen möchte, sollte Coriolis prüfen.
| Kriterium | MID | Coriolis |
|---|---|---|
| Direkt gemessene Größe | Volumenstrom | Massedurchfluss |
| Zusätzliche Messgrößen | Je nach Gerät vor allem Durchfluss und Menge | Häufig zusätzlich Dichte und Temperatur |
| Voraussetzung Medium | Flüssigkeit muss elektrisch leitfähig sein | Keine elektrische Leitfähigkeit erforderlich |
| Typische Stärke | Robuste Volumenstrommessung leitfähiger Flüssigkeiten | Hochgenaue Massedurchflussmessung und Dichteinformation |
| Typische Anwendung | Wasser, Abwasser, leitfähige Prozessmedien, große Leitungen | Dosierung, Rezeptur, Abfüllung, Chemie, Hygiene, Prüfstände |
MID: Magnetisch-induktive Durchflussmessung für leitfähige Flüssigkeiten
Ein MID arbeitet nach dem magnetisch-induktiven Messprinzip. Vereinfacht gesagt wird in einem Messrohr ein Magnetfeld erzeugt. Bewegt sich eine elektrisch leitfähige Flüssigkeit durch dieses Magnetfeld, entsteht eine messbare Spannung, die proportional zur Strömungsgeschwindigkeit ist. Aus Strömungsgeschwindigkeit und Rohrquerschnitt wird der Volumenstrom berechnet.
Der große Vorteil eines MID liegt darin, dass im Messrohr keine beweglichen Teile benötigt werden. Das macht das Messprinzip besonders robust für viele industrielle Flüssigkeitsanwendungen. Außerdem verursacht ein MID in der Regel nur einen sehr geringen zusätzlichen Druckverlust, da das Messrohr ohne Turbinenrad, Blende oder Verengung ausgeführt sein kann.
MID-Geräte werden häufig eingesetzt bei Wasser, Abwasser, Schlämmen, Kühlwasser, Prozesswasser, leitfähigen Chemikalien, Lebensmitteln oder anderen wässrigen Flüssigkeiten. Besonders bei größeren Nennweiten und kontinuierlichen Prozessströmen ist ein MID oft wirtschaftlich und technisch sehr attraktiv.
Die klare Grenze des Messprinzips ist jedoch die elektrische Leitfähigkeit. Nicht leitfähige Flüssigkeiten wie viele Öle, Kohlenwasserstoffe, Lösungsmittel oder demineralisierte Medien mit sehr niedriger Leitfähigkeit können mit einem MID nicht oder nur eingeschränkt gemessen werden. Außerdem muss die Leitung vollständig gefüllt sein, da Gasblasen oder teilgefüllte Leitungen die Messung beeinflussen können.
Coriolis: Massedurchfluss, Dichte und hohe Genauigkeit

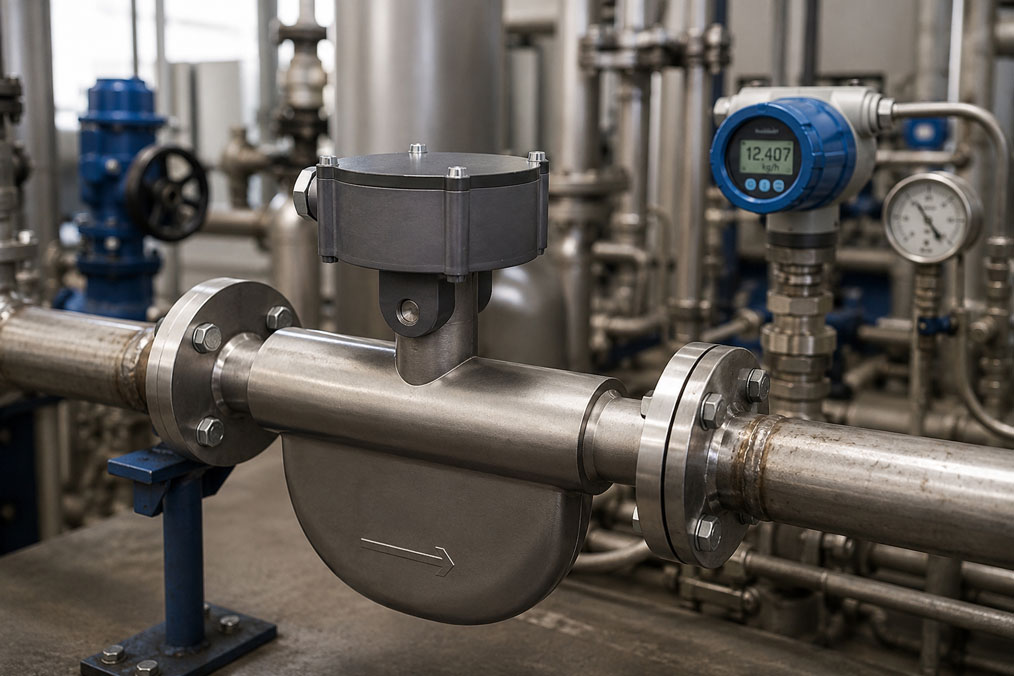

Ein Coriolis-Durchflussmesser misst den Massedurchfluss direkt. Das Medium strömt durch ein oder mehrere schwingende Messrohre. Durch den Massestrom entsteht eine messbare Verformung beziehungsweise Phasenverschiebung, aus der der Massedurchfluss berechnet wird. Zusätzlich kann aus dem Schwingungsverhalten häufig die Dichte des Mediums bestimmt werden.
Der große Vorteil ist, dass der Messwert nicht erst aus Volumenstrom und Dichte berechnet werden muss. Wenn die Masse entscheidend ist, liefert Coriolis direkt die passende Größe. Das ist besonders wichtig bei Medien mit schwankender Dichte, wechselnder Temperatur, Konzentrationsänderungen oder bei Prozessen, in denen eine exakte Produktmenge dosiert werden muss.
Coriolis-Geräte sind deshalb häufig in Chemie, Pharma, Lebensmittelproduktion, Dosiertechnik, Abfüllanlagen, Prüfständen, Additivdosierung und hochwertigen Prozessanwendungen zu finden. Sie eignen sich auch für viele nicht leitfähige Flüssigkeiten, sofern Medium, Druck, Temperatur, Viskosität, Gasanteil und Prozessbedingungen zur Geräteausführung passen.
Im Vergleich zu MID ist ein Coriolis-Durchflussmesser oft teurer und kann je nach Baugröße, Messrohr und Anwendung einen höheren Druckverlust verursachen. Bei sehr großen Rohrnennweiten kann Coriolis wirtschaftlich oder baulich anspruchsvoll werden. Dafür bietet das Messprinzip häufig eine sehr hohe Genauigkeit, zusätzliche Prozessinformationen und eine sehr direkte Aussage über die tatsächlich transportierte Masse.
Leitfähigkeit des Mediums: Das wichtigste Kriterium für MID
Die elektrische Leitfähigkeit des Mediums ist eines der ersten Auswahlkriterien. Wenn die Flüssigkeit nicht ausreichend leitfähig ist, scheidet ein MID meist aus. Das betrifft viele Öle, Kraftstoffe, organische Lösungsmittel, manche demineralisierte Flüssigkeiten und bestimmte Spezialmedien. In solchen Fällen muss ein anderes Messprinzip geprüft werden, häufig Coriolis, Ultraschall, Turbine, Verdränger oder ein anderes geeignetes Verfahren.
Ist das Medium dagegen ausreichend leitfähig, ist MID oft eine sehr gute Lösung. Das gilt besonders für wasserbasierte Medien, viele Chemikalien, Abwasser, Schlämme oder leitfähige Lebensmittel. Wichtig ist jedoch, dass die Leitfähigkeit nicht nur bei Laborbedingungen, sondern im realen Prozesszustand ausreichend ist. Temperatur, Konzentration, Mischung und Produktwechsel können die Leitfähigkeit verändern.
Ein weiterer Punkt ist die Belagsbildung an den Elektroden. Bei stark anhaftenden Medien, Fett, Beschichtungen oder Ablagerungen kann das Messsignal beeinträchtigt werden. Auch Gasblasen, Schaum oder nicht vollständig gefüllte Leitungen können zu unplausiblen Messwerten führen. Der MID ist robust, aber nicht unabhängig von Medium und Einbausituation.
| Medium / Situation | MID geeignet? | Coriolis geeignet? | Hinweis |
|---|---|---|---|
| Trinkwasser, Prozesswasser, Abwasser | Sehr häufig geeignet | Technisch möglich, oft nur bei besonderer Genauigkeitsanforderung wirtschaftlich | MID ist hier oft die naheliegende Lösung. |
| Leitfähige Chemikalien | Häufig geeignet | Gut geeignet bei Masse, Dichte oder hoher Genauigkeit | Werkstoffe, Auskleidung und Elektrodenmaterial prüfen. |
| Öle und nicht leitfähige Flüssigkeiten | In der Regel nicht geeignet | Häufig geeignet, abhängig von Viskosität und Prozessdaten | Leitfähigkeit ist hier meist das Ausschlusskriterium für MID. |
| Medien mit schwankender Dichte | Volumenstrommessung möglich, Masse nur berechnet | Sehr interessant, da Massedurchfluss direkt gemessen wird | Coriolis bietet zusätzliche Prozessinformation. |
| Große Rohrnennweiten mit leitfähigem Medium | Sehr häufig wirtschaftlich und technisch sinnvoll | Technisch möglich, aber oft kostenintensiver | MID hat bei großen Leitungen häufig Vorteile. |
Volumenstrom oder Massedurchfluss: Welche Größe wird wirklich benötigt?
Viele Auswahlfehler entstehen, weil nicht klar definiert wird, welche Größe eigentlich benötigt wird. Ein Volumenstrom beantwortet die Frage, wie viel Raumvolumen pro Zeit durch die Leitung fließt. Ein Massedurchfluss beantwortet die Frage, welche Stoffmenge beziehungsweise Masse pro Zeit transportiert wird. Bei Flüssigkeiten mit stabiler Dichte kann der Unterschied im Alltag klein wirken. Bei wechselnden Medien, Temperaturänderungen oder Rezepturen kann er jedoch entscheidend sein.
Ein MID ist ideal, wenn der Volumenstrom direkt benötigt wird. Typische Beispiele sind Wasserversorgung, Kühlkreislauf, Abwasserbehandlung, Spülprozesse oder einfache Prozessmengen. Wenn die Dichte konstant ist und die Volumenmenge als Prozessgröße genügt, liefert MID eine sehr sinnvolle und wirtschaftliche Lösung.
Coriolis ist stärker, wenn die Masse zählt. Bei Dosierung von Chemikalien, Additiven, Konzentraten, Lebensmitteln oder pharmazeutischen Flüssigkeiten ist oft nicht das Volumen, sondern die tatsächliche Masse entscheidend. Eine Rezeptur kann sonst schwanken, wenn sich Dichte oder Temperatur ändern. Coriolis reduziert diese Unsicherheit, weil der Massedurchfluss direkt erfasst wird.
Auch bei Abrechnung oder Produktbilanzierung kann Massedurchfluss relevant sein. Wenn der Wert des Mediums über Masse definiert ist oder Dichteänderungen erwartet werden, liefert Coriolis häufig die belastbarere Grundlage. Wenn dagegen Wasser in großen Mengen verteilt wird, ist der zusätzliche Nutzen eines Massedurchflussmessers oft geringer.
Genauigkeit, Wiederholbarkeit und Prozessstabilität
Genauigkeit ist ein wichtiger Punkt, sollte aber nicht isoliert betrachtet werden. Ein sehr genauer Durchflussmesser liefert nur dann gute Ergebnisse, wenn Medium, Einbau, Betriebsbedingungen und Auswertung dazu passen. Ein falsch eingebautes oder falsch parametriertes Gerät kann trotz hochwertigem Messprinzip schlechte Werte liefern.
Coriolis bietet häufig Vorteile, wenn eine sehr hohe Genauigkeit, gute Wiederholbarkeit und zusätzliche Dichteinformation benötigt werden. Das ist besonders bei Dosierungen, Rezepturen, Prüfständen, Abfüllprozessen oder Qualitätsprozessen interessant. Die direkte Massedurchflussmessung reduziert Umrechnungsfehler, die bei Volumenmessung und schwankender Dichte entstehen können.
MID bietet dagegen eine sehr gute und robuste Volumenstrommessung, wenn das Medium leitfähig ist und die Einbaubedingungen passen. Für viele Wasser- und Prozessanwendungen ist die erreichbare Genauigkeit vollkommen ausreichend. Besonders bei größeren Durchflussmengen und stabilen Prozessbedingungen kann MID ein sehr gutes Verhältnis aus Messleistung, Robustheit und Kosten bieten.
Wichtig ist auch die Wiederholbarkeit. In manchen Prozessen ist es wichtiger, dass ein Messgerät immer gleich reagiert, als dass der absolute Messwert extrem genau ist. In Dosier- und Batchprozessen kann dagegen beides entscheidend sein: Wiederholbarkeit und absolute Genauigkeit. Deshalb sollte die Messaufgabe vor der Geräteauswahl genau beschrieben werden.
| Anforderung | Eher MID | Eher Coriolis |
|---|---|---|
| Leitfähiges Medium und Volumenstrom reicht aus | Sehr passend | Möglich, aber oft nicht notwendig |
| Massedurchfluss wird direkt benötigt | Nur über Berechnung mit Dichte | Sehr passend |
| Dichteänderungen sollen erkannt werden | Nicht die typische Stärke | Sehr passend |
| Große Rohrleitung mit Wasser oder Abwasser | Sehr passend | Meist kostenintensiver |
| Hochgenaue Dosierung kleiner bis mittlerer Mengen | Je nach Medium möglich | Häufig die bessere Lösung |
Einbau, Druckverlust und Rohrleitungsbedingungen
Der Einbau entscheidet wesentlich darüber, ob ein Durchflussmesser zuverlässig arbeitet. MID-Geräte benötigen in der Regel eine vollständig gefüllte Leitung und ein ausreichend stabiles Strömungsprofil. Ein- und Auslaufstrecken können je nach Bauform und Herstellerangaben erforderlich sein. Luftblasen, teilgefüllte Rohre, starke Beläge oder ungünstige Erdung können die Messung beeinträchtigen.
Coriolis-Durchflussmesser sind bei der Strömungsprofilabhängigkeit oft weniger kritisch als viele andere Messprinzipien, weil der Massedurchfluss über das Schwingungsverhalten der Messrohre erfasst wird. Trotzdem müssen Einbau, Befüllung, Vibrationen, mechanische Spannungen, Gasanteile und Prozessbedingungen beachtet werden. Ein Coriolis-Gerät sollte spannungsfrei montiert werden, und die Rohrleitung muss das Messgerät mechanisch passend aufnehmen.
Beim Druckverlust gibt es häufig Unterschiede. Ein MID kann bei passender Bauform sehr geringen Druckverlust verursachen. Coriolis-Geräte besitzen Messrohre, deren Geometrie und Nennweite zum Messbereich passen müssen. Je nach Ausführung, Medium und Durchfluss kann der Druckverlust höher sein. Bei Medien mit hoher Viskosität oder energieempfindlichen Prozessen sollte dieser Punkt früh bewertet werden.
Auch die Nennweite spielt eine Rolle. Bei großen Rohrleitungen mit leitfähigem Medium ist MID häufig wirtschaftlich und baulich vorteilhaft. Bei kleinen bis mittleren Durchflüssen, Dosierungen oder hochwertigen Medien kann Coriolis trotz höherer Anschaffungskosten sinnvoll sein, weil die Messinformation genauer und umfangreicher ist.
Hygiene, Reinigung und anspruchsvolle Prozessmedien
In Lebensmittel-, Getränke-, Pharma- und Biotechnologieprozessen spielen Hygiene, Reinigbarkeit und Prozesssicherheit eine zentrale Rolle. Sowohl MID als auch Coriolis können in hygienischen Ausführungen verfügbar sein, sofern Prozessanschluss, Werkstoffe, Oberflächen, Dichtungen und Reinigungskonzept zur Anwendung passen.
Ein hygienischer MID kann für leitfähige Lebensmittel, Getränke, CIP-Medien oder Prozesswasser sehr gut geeignet sein. Wichtig sind eine geeignete Auskleidung, passende Elektrodenmaterialien, hygienische Anschlüsse und eine Messstrecke, die vollständig gefüllt bleibt. Bei Produkten mit Belagsbildung muss geprüft werden, ob Elektroden oder Messrohr langfristig sauber bleiben.
Coriolis ist in Hygieneanwendungen besonders interessant, wenn Massedurchfluss, Dichte oder Konzentrationshinweise benötigt werden. Bei Rezepturen, Abfüllung, hochgenauer Dosierung oder Produktwechseln kann die zusätzliche Dichteinformation einen deutlichen Mehrwert bieten. Auch nicht leitfähige oder schwach leitfähige hygienische Medien können ein Grund sein, Coriolis statt MID zu wählen.
Bei anspruchsvollen Medien wie viskosen Flüssigkeiten, Suspensionen, Medien mit Gasanteil oder abrasiven Bestandteilen muss genauer geprüft werden. Kein Messprinzip ist automatisch für jedes schwierige Medium geeignet. Entscheidend sind Mediumsdaten, Partikelgröße, Viskosität, Temperatur, Reinigungsverfahren, gewünschte Genauigkeit und zulässiger Druckverlust.
Kosten, Nutzen und typische Entscheidungssituationen
Die Kostenfrage ist in vielen Projekten entscheidend. Ein MID ist bei leitfähigen Flüssigkeiten und größeren Nennweiten häufig wirtschaftlich sehr attraktiv. Es bietet robuste Volumenstrommessung, geringen Druckverlust und eine große Auswahl an Bauformen. Wenn die Messaufgabe klar auf Volumenstrom ausgelegt ist, kann MID die technisch und wirtschaftlich beste Lösung sein.
Coriolis ist meist kostenintensiver, bietet aber mehr Messinformation. Massedurchfluss, Dichte und Temperatur können in einem Gerät verfügbar sein. Dadurch kann ein Coriolis-Gerät wirtschaftlich sinnvoll sein, obwohl der Anschaffungspreis höher ist. Das gilt besonders, wenn Produktverluste reduziert, Dosiergenauigkeit verbessert, Rezepturen stabilisiert oder zusätzliche Dichtemessungen ersetzt werden können.
Eine gute Entscheidung betrachtet daher nicht nur den Gerätepreis. Relevant sind auch Prozesswert, Messunsicherheit, Ausschuss, Produktqualität, Energieverbrauch, Wartung, Einbauaufwand, Kalibrierkonzept und Stillstandskosten. Bei einfachen Wasseranwendungen ist Coriolis oft überdimensioniert. Bei hochwertigen Medien oder präziser Dosierung kann ein MID zu wenig Information liefern.
In vielen Fällen ist die beste Frage nicht: „Welcher Durchflussmesser ist besser?“, sondern: „Welche Messgröße brauche ich wirklich, und welche Prozessbedingungen liegen vor?“ Erst daraus ergibt sich, ob MID oder Coriolis besser passt.
Signal, Auswertung und Prüfung der Messkette
Unabhängig vom Messprinzip muss der Durchflussmesser korrekt in die Steuerung oder Auswertung eingebunden werden. Typische Ausgangssignale sind 4–20 mA, Impuls-/Frequenzsignale, digitale Schnittstellen oder Feldbuskommunikation. Entscheidend ist, dass Messbereich, Einheit, Ausgangssignal und Skalierung im Leitsystem oder in der SPS korrekt parametriert werden.
Bei MID wird häufig der Volumenstrom skaliert, zum Beispiel 0–100 m³/h. Bei Coriolis kann je nach Parametrierung Massedurchfluss, Volumenstrom, Dichte oder Temperatur ausgegeben werden. Gerade bei Coriolis ist deshalb wichtig, klar zu dokumentieren, welche Prozessgröße auf welchem Ausgang liegt. Sonst kann ein elektrisch korrektes Signal im Leitsystem falsch interpretiert werden.
Für die Prüfung von 4–20-mA-Signalen eignet sich der UPS4E Stromschleifen-Kalibrator. Damit lassen sich mA-Signale messen und simulieren, Stromschleifen prüfen und Skalierungsfehler zwischen Durchflussmesser, Messumformer, SPS, Anzeige oder Datenlogger erkennen. Das ist besonders hilfreich bei Inbetriebnahme, Gerätetausch, Parametrieränderung oder Fehlersuche.
Eine saubere Prüfung der Messkette betrachtet nicht nur das Feldgerät. Auch SPS-Skalierung, Einheit, Dämpfung, Grenzwerte, Summenzähler, Dichtekompensation, Temperaturbezug und Datenlogging müssen zur Messaufgabe passen. Viele scheinbare Messfehler entstehen nicht im Durchflussmesser, sondern in der Parametrierung oder Auswertung.
Praxisbeispiel: Dosierung einer Flüssigkeit mit schwankender Dichte
Ein Anlagenbauer plant eine Dosierstrecke für eine flüssige Chemikalie. Zunächst wird ein MID vorgesehen, weil das Medium grundsätzlich leitfähig ist und bereits in anderen Anlagen mit magnetisch-induktiver Durchflussmessung gearbeitet wird. In der neuen Anwendung soll jedoch nicht nur ein Volumenstrom überwacht werden. Die Dosierung ist Teil einer Rezeptur, bei der die tatsächliche Masse des zugesetzten Mediums entscheidend ist.
Im Betrieb kann sich die Dichte der Flüssigkeit durch Temperatur und Konzentrationsschwankungen verändern. Wenn nur der Volumenstrom gemessen wird, muss die Masse rechnerisch über eine angenommene Dichte bestimmt werden. Diese Annahme ist jedoch nicht immer gleich. Bei wechselnden Chargen kann dadurch die tatsächliche Dosiermenge abweichen.
In diesem Fall wird ein Coriolis-Durchflussmesser geprüft. Er misst den Massedurchfluss direkt und liefert zusätzlich Dichteinformationen. Dadurch kann die Dosierung genauer und reproduzierbarer erfolgen. Der höhere Gerätepreis wird durch bessere Prozesssicherheit, weniger Rezepturabweichungen und einfachere Dokumentation gerechtfertigt.
In einer anderen Anwendung, einer großen Kühlwasserleitung mit stabiler Leitfähigkeit und dem Ziel, nur den Volumenstrom zu überwachen, wäre dagegen ein MID die deutlich naheliegendere Lösung. Das Beispiel zeigt: Die richtige Entscheidung hängt nicht vom allgemeinen Ruf des Messprinzips ab, sondern von Medium, Messgröße und Prozessziel.
Welche Messgeräte / Produkte eignen sich?
Für leitfähige Flüssigkeiten, Wasser, Abwasser und viele industrielle Prozessmedien ist die Kategorie Magnetisch Induktive Durchflussmesser / MID der passende Einstieg. MID-Geräte eignen sich besonders, wenn der Volumenstrom leitfähiger Flüssigkeiten zuverlässig, robust und wirtschaftlich erfasst werden soll.
Wenn Massedurchfluss, Dichteinformation, hohe Genauigkeit oder hygienische Anwendungen im Vordergrund stehen, lohnt sich der Blick in die Kategorie Coriolis / Vortex. Für Coriolis-Anwendungen ist der SITRANS FCS500 Coriolis-Durchflusssensor besonders interessant, wenn Standard- oder Hygieneanwendungen mit hoher Messperformance umgesetzt werden sollen.
Für die allgemeine Vorauswahl ist außerdem die übergeordnete Kategorie Durchflussmesstechnik sinnvoll. Dort lassen sich verschiedene Messprinzipien gegenüberstellen, wenn weder MID noch Coriolis eindeutig feststehen oder wenn Medium, Leitfähigkeit, Viskosität, Gasanteile, Rohrnennweite oder Einbausituation genauer bewertet werden müssen.
Bei der Auswahl sollten mindestens Medium, Leitfähigkeit, Dichtebereich, Viskosität, Temperatur, Druck, minimaler und maximaler Durchfluss, Rohrnennweite, gewünschte Messgröße, Genauigkeitsanforderung, Hygieneanforderungen, Ausgangssignal und Einbaubedingungen bekannt sein. Erst daraus ergibt sich, ob MID oder Coriolis technisch und wirtschaftlich besser passt.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| Magnetisch Induktive Durchflussmesser / MID | Volumenstrommessung leitfähiger Flüssigkeiten | Wasser, Abwasser, Prozesswasser, leitfähige Chemikalien, größere Rohrnennweiten |
| Coriolis / Vortex | Auswahl von Coriolis- und Vortex-Durchflussmessgeräten | Massedurchfluss, Dichteinformation, Dampf-/Gas-/Flüssigkeitsanwendungen je nach Messprinzip |
| SITRANS FCS500 Coriolis-Durchflusssensor | Coriolis-Messung in Standard- und Hygieneanwendungen | Massedurchfluss, Dichte, hohe Genauigkeit, Dosierung, Lebensmittel, Chemie und Prozessanlagen |
| Durchflussmesstechnik | Übergeordnete Auswahl des passenden Messprinzips | Vergleich von MID, Coriolis, Ultraschall, Turbine, Vortex und weiteren Verfahren |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | SPS-Skalierung, Inbetriebnahme, Gerätetausch und Fehlersuche an analogen Ausgängen |
Fazit: MID oder Coriolis hängt von Messaufgabe und Medium ab
Die Entscheidung zwischen Coriolis und MID lässt sich nicht pauschal beantworten. Ein MID ist häufig die beste Wahl, wenn eine leitfähige Flüssigkeit als Volumenstrom gemessen werden soll, die Rohrleitung vollständig gefüllt ist und eine robuste, wirtschaftliche Lösung benötigt wird. Besonders bei Wasser, Abwasser, Prozesswasser und größeren Nennweiten ist MID oft sehr stark.
Coriolis ist dagegen besonders geeignet, wenn der Massedurchfluss direkt benötigt wird, wenn Dichteinformationen wichtig sind oder wenn hohe Genauigkeit, Dosierung, Rezepturtreue oder Abrechnung im Vordergrund stehen. Auch bei nicht leitfähigen Flüssigkeiten kann Coriolis die passende Lösung sein, sofern die Prozessbedingungen zum Gerät passen.
Die wichtigste Empfehlung lautet: Zuerst die Messaufgabe klären, dann das Messprinzip auswählen. Leitfähigkeit, gewünschte Messgröße, Genauigkeit, Medium, Viskosität, Druckverlust, Hygiene, Rohrnennweite, Einbau und Kosten müssen gemeinsam betrachtet werden. Erst dann lässt sich sicher entscheiden, ob MID oder Coriolis für die Flüssigkeitsmessung besser passt.
FAQ: Häufige Fragen zu Coriolis oder MID
Was ist der wichtigste Unterschied zwischen MID und Coriolis?
Ein MID misst den Volumenstrom einer leitfähigen Flüssigkeit. Ein Coriolis-Durchflussmesser misst direkt den Massedurchfluss und kann je nach Gerät zusätzlich Dichte und Temperatur erfassen.
Wann ist ein MID die bessere Wahl?
Ein MID ist häufig die bessere Wahl, wenn eine elektrisch leitfähige Flüssigkeit als Volumenstrom gemessen werden soll. Typische Beispiele sind Wasser, Abwasser, Prozesswasser, leitfähige Chemikalien und größere Rohrleitungen.
Wann ist Coriolis die bessere Wahl?
Coriolis ist häufig die bessere Wahl, wenn Massedurchfluss, Dichteinformation, hohe Genauigkeit, Dosierung, Rezepturen oder Abrechnung wichtig sind. Auch bei nicht leitfähigen Flüssigkeiten kann Coriolis geeignet sein.
Kann ein MID Massedurchfluss messen?
Ein MID misst direkt den Volumenstrom. Massedurchfluss kann nur berechnet werden, wenn die Dichte bekannt ist. Wenn die Dichte schwankt, kann diese Berechnung ungenau werden.
Warum ist Leitfähigkeit beim MID wichtig?
Das magnetisch-induktive Messprinzip benötigt ein elektrisch leitfähiges Medium. Ist die Leitfähigkeit zu gering, kann kein zuverlässiges Messsignal erzeugt werden.
Kann ein MID Öl messen?
Viele Öle sind nicht ausreichend elektrisch leitfähig und daher für MID in der Regel ungeeignet. Für Öl kommen je nach Anwendung eher Coriolis, Turbine, Verdränger, Ultraschall oder andere Messprinzipien infrage.
Misst Coriolis auch Volumenstrom?
Coriolis misst den Massedurchfluss direkt. Aus Massedurchfluss und Dichte kann zusätzlich ein Volumenstrom berechnet werden. Je nach Gerät und Parametrierung können beide Größen ausgegeben werden.
Welches Messprinzip ist genauer?
Coriolis bietet häufig eine sehr hohe Genauigkeit, besonders bei Massedurchfluss und Dosierung. MID kann für Volumenstrommessung leitfähiger Flüssigkeiten ebenfalls sehr genau und stabil sein. Entscheidend sind Anwendung, Einbau und Kalibrierung.
Welcher Durchflussmesser verursacht weniger Druckverlust?
Ein MID verursacht bei passender Bauform häufig sehr geringen Druckverlust. Coriolis-Geräte können je nach Bauform, Nennweite, Medium und Durchfluss einen höheren Druckverlust verursachen. Dieser Punkt sollte bei der Auslegung geprüft werden.
Ist Coriolis immer besser als MID?
Nein. Coriolis liefert mehr Messinformationen, ist aber oft teurer und nicht automatisch für jede Anwendung wirtschaftlich sinnvoll. Für viele leitfähige Flüssigkeiten und große Rohrleitungen ist MID die bessere und wirtschaftlichere Lösung.
Ist MID immer günstiger als Coriolis?
Häufig ja, besonders bei größeren Nennweiten und klassischen Wasser- oder Prozessmedien. Die wirtschaftliche Entscheidung hängt jedoch von Messaufgabe, Genauigkeit, Produktwert, Einbau, Wartung und Prozessnutzen ab.
Welches Messprinzip eignet sich besser für Dosierung?
Wenn eine Masse exakt dosiert werden muss, ist Coriolis oft im Vorteil. Wenn eine leitfähige Flüssigkeit volumetrisch dosiert wird und die Dichte stabil ist, kann auch ein MID geeignet sein.
Welches Messprinzip eignet sich für Hygieneanwendungen?
Beide Messprinzipien können je nach Ausführung für Hygieneanwendungen geeignet sein. MID ist interessant für leitfähige hygienische Medien, Coriolis besonders bei Massedurchfluss, Dichteinformation und hoher Dosiergenauigkeit.
Was ist bei teilgefüllten Leitungen zu beachten?
Sowohl MID als auch Coriolis benötigen definierte Prozessbedingungen. Beim MID ist eine vollständig gefüllte Leitung besonders wichtig. Teilfüllung, Luftblasen oder Gasanteile können zu falschen Messwerten führen.
Welche Angaben werden für die Auswahl benötigt?
Wichtig sind Medium, Leitfähigkeit, Viskosität, Dichte, Temperatur, Druck, Durchflussbereich, Rohrnennweite, gewünschte Messgröße, Genauigkeitsanforderung, Hygieneanforderung, Ausgangssignal und Einbausituation.
Wie prüft man, ob die SPS-Skalierung zum Durchflussmesser passt?
Bei 4–20-mA-Signalen kann ein Stromschleifenkalibrator definierte mA-Werte messen oder simulieren. So lässt sich prüfen, ob Durchflussmesser, Messumformer, Anzeige und SPS denselben Messbereich verwenden.
Was ist die wichtigste Entscheidungshilfe?
Die wichtigste Entscheidungshilfe ist die Frage, ob Volumenstrom oder Massedurchfluss benötigt wird und ob das Medium leitfähig ist. Danach folgen Genauigkeit, Kosten, Einbau, Druckverlust, Hygiene und Prozessanforderungen.
