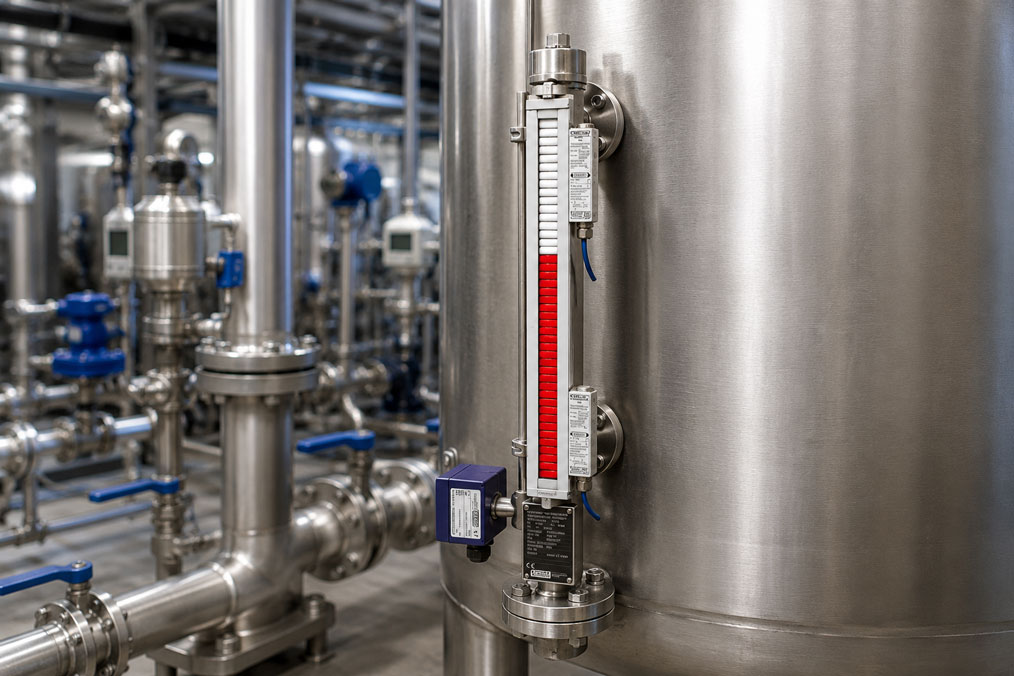

Füllstandmessung wirkt auf den ersten Blick einfach: Ein Sensor erfasst, wie voll ein Tank, Behälter oder Prozessgefäß ist. In der Praxis entstehen jedoch viele Messprobleme nicht durch den Sensor selbst, sondern durch eine falsche Auslegung für Medium und Prozessbedingungen. Besonders bei schwierigen Medien müssen Dichte, Viskosität, Temperatur, Druck, Schaumbildung, Anhaftungen, Korrosion und Reinigbarkeit sorgfältig bewertet werden.
In Chemie, Lebensmittelproduktion, Pharma, Öl- und Wassertechnik sowie in der allgemeinen Prozessindustrie können Medien sehr unterschiedliche Eigenschaften haben. Manche Flüssigkeiten sind zäh, klebrig oder pastös. Andere schäumen, kristallisieren, enthalten Feststoffe, greifen Werkstoffe an oder verändern ihre Dichte mit Temperatur und Konzentration. Ein Füllstandsensor, der in Wasser zuverlässig arbeitet, ist deshalb nicht automatisch für Öl, Säure, Lauge, Sirup, Schlamm oder ein heißes Prozessmedium geeignet.
Dieser Beitrag erklärt, welche Einflussgrößen bei schwierigen Medien besonders wichtig sind, warum Dichte und Viskosität häufig unterschätzt werden und wie sich Messprinzip, Werkstoff, Prozessanschluss, Schwimmerauswahl, Reinigung, Hygieneanforderungen und Ex-Bereich auf die Auswahl der passenden Füllstandmessung auswirken.
Inhaltsverzeichnis
- Grundlagen: Warum schwierige Medien die Füllstandmessung beeinflussen
- Dichte: Warum sie besonders bei Schwimmern und hydrostatischer Messung wichtig ist
- Viskosität: Zähe und klebrige Medien richtig bewerten
- Temperatur und Druck: Prozessbedingungen statt Laborwerte betrachten
- Schaum, Anhaftungen und Verschmutzung
- Korrosion und Werkstoffe: Edelstahl, Duplex, Hastelloy und Titan
- Messprinzipien im Vergleich: Schwimmer, hydrostatisch, Radar und Grenzstand
- Hygiene, Reinigung und Prozessanschlüsse
- Ex-Bereich, Sicherheit und Grenzstandüberwachung
- Signal, SPS-Anbindung und Prüfung der Messkette
- Praxisbeispiel: Füllstandmessung in einem viskosen Medium
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Das Medium bestimmt das passende Messprinzip
- FAQ: Häufige Fragen zur Füllstandmessung bei schwierigen Medien
Grundlagen: Warum schwierige Medien die Füllstandmessung beeinflussen
Eine zuverlässige Füllstandmessung beginnt nicht mit der Auswahl eines Sensors, sondern mit der Beschreibung des Mediums. Entscheidend ist nicht nur, ob es sich um eine Flüssigkeit handelt, sondern wie sich diese Flüssigkeit im realen Prozess verhält. Ein Medium kann bei Raumtemperatur dünnflüssig sein, bei niedriger Temperatur aber zäh werden. Es kann im Betrieb schäumen, an Wänden und Sonden anhaften, Feststoffe enthalten oder durch Reinigungschemikalien andere Anforderungen an Werkstoffe stellen.
Je schwieriger das Medium ist, desto wichtiger wird die passende Messprinzipauswahl. Ein Schwimmersystem benötigt eine ausreichende Dichte und Beweglichkeit des Schwimmers. Eine hydrostatische Messung hängt direkt von Dichte und Flüssigkeitssäule ab. Radar kann bei Dampf, Schaum oder stark bewegter Oberfläche beeinflusst werden. Optische oder kapazitive Grenzstandsensoren können bei Anhaftungen oder Belägen Probleme bekommen.
Zusätzlich spielen Behältergeometrie und Prozessbedingungen eine große Rolle. Rührwerke, Einbauten, Heizschlangen, Sprühkugeln, Kondensat, Druckwechsel, Vakuum, CIP-/SIP-Reinigung oder starke Temperaturgradienten können die Messung beeinflussen. Deshalb sollte die Messstelle immer als Gesamtsystem betrachtet werden: Medium, Behälter, Prozess, Sensor, Anschluss, Signal und Wartung.
| Einflussgröße | Typisches Problem | Warum wichtig für die Auswahl? |
|---|---|---|
| Dichte | Schwimmer sinkt zu tief, hydrostatische Messung wird falsch berechnet | Viele Messprinzipien benötigen eine definierte Mediendichte. |
| Viskosität | Schwimmer bewegt sich träge, Medium haftet an Sensoren oder Führungsrohren | Zähe Medien können Mechanik und Reaktionszeit beeinflussen. |
| Temperatur | Dichte, Viskosität, Werkstoffbelastung und Elektronikgrenzen ändern sich | Der Prozesszustand kann stark vom Laborzustand abweichen. |
| Schaum | Sensor erkennt Schaum statt Flüssigkeitsoberfläche oder verliert Echo | Messprinzip muss zwischen Schaum und tatsächlichem Füllstand unterscheiden können. |
| Korrosion | Werkstoffe, Dichtungen oder Sensoroberflächen werden angegriffen | Medienberührte Teile müssen chemisch beständig sein. |
Dichte: Warum sie besonders bei Schwimmern und hydrostatischer Messung wichtig ist
Die Dichte eines Mediums ist bei vielen Füllstandmessungen ein zentraler Auslegungswert. Besonders deutlich wird das bei Schwimmermesssystemen. Ein Schwimmer muss so ausgelegt sein, dass er im jeweiligen Medium sicher aufschwimmt und sich über den gesamten Messbereich frei bewegen kann. Ist die Dichte zu niedrig oder verändert sie sich stark, kann der Schwimmer zu tief eintauchen, hängen bleiben oder nicht mehr ausreichend Auftrieb erzeugen.
Bei kontinuierlicher Füllstandmessung mit Schwimmer ist deshalb nicht nur der Tankdurchmesser oder die Messlänge wichtig. Entscheidend ist auch die minimale und maximale Dichte des Mediums. Bei Mediengemischen, Temperaturänderungen oder wechselnden Chargen kann sich die Dichte verändern. Wenn der Schwimmer nur für einen idealen Zustand ausgelegt wurde, kann die Messung im realen Betrieb ungenau oder unzuverlässig werden.
Auch die hydrostatische Füllstandmessung hängt direkt von der Dichte ab. Sie berechnet den Füllstand aus dem Druck der Flüssigkeitssäule. Wenn die Dichte bekannt und konstant ist, funktioniert dieses Prinzip sehr gut. Wenn sich die Dichte jedoch durch Temperatur, Konzentration oder Produktwechsel ändert, verändert sich der hydrostatische Druck bei gleichem Füllstand. Ohne Dichtekompensation kann der angezeigte Füllstand dann vom tatsächlichen Füllstand abweichen.
Bei schwierigen Medien sollte daher immer gefragt werden: Welche Dichte hat das Medium im Normalbetrieb? Welche Dichte kann beim Anfahren, Abkühlen, Reinigen oder bei Produktwechsel auftreten? Wird eine Trennschicht, zum Beispiel Öl/Wasser, gemessen? Gibt es Konzentrationsänderungen? Erst mit diesen Angaben lässt sich die passende Füllstandtechnik zuverlässig auswählen.
Viskosität: Zähe und klebrige Medien richtig bewerten
Die Viskosität beschreibt, wie fließfähig ein Medium ist. Für die Füllstandmessung ist sie besonders wichtig, weil zähe oder klebrige Medien Sensoren mechanisch und messtechnisch beeinflussen können. Ein dünnflüssiges Medium läuft schnell von einem Schwimmer, einer Sonde oder einer Behälterwand ab. Ein viskoses Medium kann dagegen anhaften, Fäden ziehen, langsam ablaufen oder bewegliche Teile bremsen.
Bei Schwimmersystemen kann hohe Viskosität dazu führen, dass der Schwimmer träge reagiert oder an einem Führungsrohr anhaftet. Bei Grenzstandschaltern können klebrige Medien zu Belägen führen, die einen Schaltzustand verfälschen. Bei optischen Sensoren können Anhaftungen an der Spitze die Lichtbrechung beeinflussen. Auch Radar- oder Ultraschallmessungen können indirekt betroffen sein, wenn zähe Medien starke Anhaftungen, unruhige Oberflächen oder Schaum bilden.
Die Viskosität ist häufig stark temperaturabhängig. Ein Öl, Sirup, Harz, Klebstoff oder Konzentrat kann im warmen Betrieb gut fließen, bei Stillstand oder niedriger Umgebungstemperatur jedoch deutlich zäher werden. Eine Messstelle, die im laufenden Prozess funktioniert, kann nach Abkühlung blockiert oder verschmutzt sein. Deshalb ist nicht nur die Betriebstemperatur relevant, sondern auch die Situation beim Anfahren und Stillsetzen.
Bei viskosen Medien sollte die Messstelle möglichst so ausgelegt werden, dass Toträume, enge Spalte und schlecht reinigbare Bereiche vermieden werden. Frontbündige, glatte, gut zugängliche oder bypassbasierte Lösungen können je nach Anwendung sinnvoll sein. Entscheidend ist, dass das Medium nicht nur gemessen, sondern die Messstelle auch langfristig sauber und funktionsfähig gehalten werden kann.
| Medieneigenschaft | Typische Auswirkung | Geeigneter Auslegungsfokus |
|---|---|---|
| Niedrige Dichte | Schwimmer erzeugt weniger Auftrieb | Schwimmerauswahl und Mindestdichte genau prüfen. |
| Hohe Viskosität | Träge Bewegung, Anhaftung, verzögerte Reaktion | Mechanik, Reinigbarkeit und Einbaulage bewerten. |
| Temperaturabhängige Viskosität | Medium ist beim Start oder Stillstand deutlich zäher | Anfahrzustand und Stillstandssituation berücksichtigen. |
| Klebrige Medien | Beläge an Sensoren, Schwimmern oder Behälterwänden | Toträume vermeiden und Reinigungsmöglichkeit einplanen. |
| Feststoffanteile | Blockade, Abrasion oder falsche Grenzstanderkennung | Partikelgröße, Sedimentation und Strömungsverhalten bewerten. |
Temperatur und Druck: Prozessbedingungen statt Laborwerte betrachten
Temperatur und Druck beeinflussen sowohl das Medium als auch den Sensor. Bei Flüssigkeiten verändern Temperaturänderungen häufig Dichte, Viskosität, Dampfdruck, Schaumbildung und chemische Reaktionsgeschwindigkeit. Gleichzeitig können hohe Temperaturen Dichtungen, Elektronik, Kabel, Prozessanschlüsse und medienberührte Werkstoffe belasten.
Bei heißen Medien muss geprüft werden, ob der Sensor direkt am Prozess montiert werden kann oder ob eine thermische Entkopplung, ein Bypass, eine Kühlstrecke oder eine besondere Geräteausführung erforderlich ist. Auch Reinigungstemperaturen dürfen nicht vergessen werden. In Lebensmittel- und Pharmaanlagen können CIP- oder SIP-Prozesse kurzzeitig deutlich höhere Temperaturen erzeugen als der normale Betrieb.
Druck ist ebenfalls wichtig. Ein geschlossener Behälter, Drucktank oder Reaktor stellt andere Anforderungen als ein offener Lagertank. Druckwechsel können Dichte, Schaumbildung, Gasanteile und Sensordichtungen beeinflussen. Bei Radar- oder Ultraschallmessungen können Dampf, Kondensat oder starke Prozessatmosphären eine Rolle spielen. Bei Schwimmer- und Bypasslösungen müssen Druckstufe, Anschluss, Dichtung und mechanische Festigkeit zur Anlage passen.
Die wichtigste Regel lautet: Für die Auslegung zählen nicht nur Normalbedingungen. Es müssen auch Minimal- und Maximalwerte betrachtet werden. Dazu gehören Anfahren, Stillstand, Reinigung, Spülung, Druckentlastung, Vakuum, Produktwechsel und mögliche Störfälle. Nur so lässt sich vermeiden, dass ein Sensor zwar im Datenblatt passend wirkt, aber im realen Prozess an seine Grenzen kommt.
Schaum, Anhaftungen und Verschmutzung
Schaum ist bei vielen Füllstandmessungen eine Herausforderung. Je nach Messprinzip kann Schaum als Oberfläche erkannt werden, das Messsignal dämpfen oder zu schwankenden Anzeigen führen. In Lebensmittelprozessen, Abwasseranlagen, Fermentation, Chemieprozessen und Reinigungsprozessen tritt Schaumbildung besonders häufig auf. Entscheidend ist, ob der Prozess den Flüssigkeitsstand unter dem Schaum oder die Schaumschicht selbst erfassen soll.
Anhaftungen sind ein weiteres typisches Problem. Medien mit Zucker, Stärke, Proteinen, Fetten, Harzen, Lacken, Schlämmen, Kalk, Salzen oder Kristallen können Sensoren und Behälterwände beschichten. Dadurch kann ein Grenzstandsensor dauerhaft „bedeckt“ wirken, ein Schwimmer blockieren oder ein Messsignal gedämpft werden. Häufig treten solche Probleme nicht sofort auf, sondern erst nach längerer Betriebszeit.
Verschmutzung kann auch durch den Prozess selbst entstehen. Sedimentation, Ausfällungen, Partikel, Faserstoffe oder Korrosionsprodukte sammeln sich je nach Behälterform und Strömung an bestimmten Stellen. Wird der Sensor dort montiert, kann die Messstelle schneller verschmutzen als erwartet. Die Einbaulage ist deshalb genauso wichtig wie das Messprinzip.
Bei Medien mit Schaumbildung oder Anhaftungen sollte die Messstelle so geplant werden, dass Reinigung, Sichtkontrolle und Wartung möglich bleiben. Je nach Anwendung kann ein Bypass, ein Schauglasanzeiger, ein Schwimmersystem, eine berührungslose Messung oder eine Kombination aus kontinuierlicher Messung und Grenzstandschalter sinnvoll sein.
Korrosion und Werkstoffe: Edelstahl, Duplex, Hastelloy und Titan
Schwierige Medien sind häufig nicht nur zäh oder heiß, sondern auch chemisch anspruchsvoll. Säuren, Laugen, Salzlösungen, Chloride, Lösungsmittel, Reinigungschemikalien oder Prozessgemische können Werkstoffe und Dichtungen angreifen. Eine ungeeignete Materialauswahl führt nicht nur zu verkürzter Lebensdauer, sondern kann auch Messfehler, Undichtigkeiten und Sicherheitsrisiken verursachen.
Edelstahl ist für viele industrielle Anwendungen geeignet, aber nicht automatisch für jedes Medium. Bei chloridhaltigen Medien, hohen Temperaturen oder stark korrosiven Chemikalien können höherwertige Werkstoffe wie Duplex, Hastelloy, Titan oder spezielle Beschichtungen erforderlich sein. Die Auswahl hängt von Medium, Konzentration, Temperatur, pH-Wert, Druck, Reinigungschemie und Betriebsdauer ab.
Auch Dichtungen und Prozessanschlüsse müssen betrachtet werden. Ein Sensor mit geeignetem Metallwerkstoff kann trotzdem ausfallen, wenn die Dichtung nicht zum Medium oder zur Reinigung passt. In Hygieneanwendungen sind zusätzlich Oberflächenqualität, Spaltfreiheit und Reinigbarkeit relevant. In aggressiven Prozessen können Flansche, Einschraubanschlüsse, Bypasskammern oder Schwimmer ebenfalls besondere Werkstoffe benötigen.
Werkstoffauswahl ist daher immer eine technische Bewertung, keine reine Standardentscheidung. Wenn Medium und Prozessbedingungen kritisch sind, sollte die Beständigkeit anhand der konkreten Betriebsdaten geprüft werden. Pauschale Aussagen wie „Edelstahl reicht“ oder „Hastelloy ist immer sicher“ sind in schwierigen Anwendungen zu ungenau.
| Werkstoff / Ausführung | Typischer Einsatz | Worauf achten? |
|---|---|---|
| Edelstahl | Viele Standardanwendungen mit Wasser, Öl, neutralen Medien und Lebensmitteln | Chloride, Temperatur und Reinigungschemie prüfen. |
| Duplex | Anspruchsvollere Medien mit erhöhter Korrosionsbelastung | Beständigkeit immer konkret gegen Medium und Temperatur bewerten. |
| Hastelloy | Viele aggressive chemische Medien | Nicht pauschal für alle Chemikalien geeignet; Konzentration beachten. |
| Titan | Bestimmte chloridhaltige oder stark korrosive Anwendungen | Medium, Temperatur und mögliche Reaktionsbedingungen prüfen. |
| Beschichtete Ausführung | Korrosionsschutz oder Anhaftungsreduzierung | Mechanische Belastung, Reinigung und Beschichtungsbeständigkeit beachten. |
Messprinzipien im Vergleich: Schwimmer, hydrostatisch, Radar und Grenzstand
Für Füllstandmessung gibt es nicht das eine richtige Messprinzip. Die passende Lösung hängt davon ab, ob kontinuierlich gemessen oder nur ein Grenzstand überwacht werden soll, ob das Medium leitfähig ist, wie stark es schäumt, ob Anhaftungen entstehen, ob der Behälter unter Druck steht und welche Genauigkeit benötigt wird.
Schwimmerbasierte Messsysteme sind robust und gut verständlich. Sie eignen sich besonders für viele Flüssigkeiten, wenn Dichte, Viskosität und Einbausituation passen. Bei kontinuierlicher Messung mit Schwimmer kann die Position des Schwimmers in ein elektrisches Signal übertragen werden. Bei Grenzstandschaltern wird ein definierter Min- oder Max-Pegel erkannt. Kritisch sind sehr niedrige Dichten, hohe Viskositäten, starke Anhaftungen oder Medien mit Partikeln, die die Bewegung behindern.
Hydrostatische Füllstandmessung ist besonders geeignet, wenn der Füllstand über den Druck der Flüssigkeitssäule erfasst werden soll. Sie ist robust und in vielen Tanks, Schächten und Behältern einsetzbar. Der entscheidende Punkt ist die Dichte. Wenn sich die Dichte ändert, muss dies berücksichtigt werden. Bei offenen Behältern ist die Anwendung einfacher als bei geschlossenen oder drucküberlagerten Behältern, bei denen Druckkompensation erforderlich sein kann.
Berührungslose Messverfahren wie Radar sind interessant, wenn kein direkter Medienkontakt gewünscht ist oder bewegliche Teile vermieden werden sollen. Sie können bei vielen schwierigen Medien Vorteile bieten, müssen aber hinsichtlich Schaum, Dampf, Einbauten, Behältergeometrie, Kondensat und Dielektrizität bewertet werden. Grenzstandsensoren wiederum sind ideal, wenn nur ein Min- oder Max-Pegel sicher erkannt werden soll, etwa als Überfüllsicherung oder Trockenlaufschutz.
| Messprinzip | Stärke | Kritisch bei |
|---|---|---|
| Kontinuierliche Messung mit Schwimmer | Robust, anschaulich, gut für viele Flüssigkeiten | Niedriger Dichte, hoher Viskosität, Anhaftungen und blockierter Schwimmerbewegung |
| Schwimmerschalter | Einfache Min-/Max-Grenzstanderfassung | Viskosen, klebrigen oder stark verschmutzten Medien |
| Hydrostatische Messung | Bewährt für Tanks, Schächte und Flüssigkeitssäulen | Dichteänderungen, Drucküberlagerung und Ablagerungen am Druckanschluss |
| Radar | Berührungslos, keine beweglichen Teile | Starkem Schaum, Dampf, Kondensat, Einbauten oder ungünstiger Behältergeometrie |
| Optoelektronischer Grenzstand | Kompakt, schnell, gut für klare bis leicht trübe Flüssigkeiten | Starken Anhaftungen, Belägen oder sehr verschmutzten Medien |
Hygiene, Reinigung und Prozessanschlüsse
In Lebensmittel-, Getränke-, Pharma- und Biotechnologieanlagen muss eine Füllstandmessung nicht nur technisch funktionieren, sondern auch hygienisch in den Prozess passen. Toträume, nicht reinigungsfähige Spalte, ungeeignete Dichtungen oder raue Oberflächen können zu Produktresten, mikrobiologischen Risiken und Reinigungsproblemen führen.
Hygienische Prozessanschlüsse wie Clamp, Varivent, aseptische Anschlüsse oder geeignete Flanschlösungen können je nach Anlage erforderlich sein. Entscheidend ist, dass Sensor, Anschluss, Dichtung und Einbaulage zum Reinigungsprozess passen. Bei CIP- und SIP-Reinigung müssen Temperatur, Reinigungsmedium, Druck, Dauer und chemische Beständigkeit berücksichtigt werden.
Bei viskosen oder klebrigen Lebensmitteln ist Reinigbarkeit besonders wichtig. Ein Sensor, der im Produktstrom korrekt misst, kann trotzdem problematisch sein, wenn sich Produktreste an schlecht zugänglichen Stellen sammeln. Auch Schwimmer, Führungsrohre, Bypasskammern oder Sonden müssen so ausgeführt sein, dass Reinigung und Sichtkontrolle möglich sind.
Hygienische Anforderungen sollten deshalb früh in die Auswahl einfließen. Eine nachträgliche Anpassung des Prozessanschlusses ist oft aufwendig und kann die Messqualität verschlechtern. Besser ist es, Messprinzip, Anschluss und Reinigungsverfahren gemeinsam zu planen.
Ex-Bereich, Sicherheit und Grenzstandüberwachung
In vielen Anlagen mit brennbaren Flüssigkeiten, Lösungsmitteln, Gasatmosphären oder Staubexplosionsrisiken spielt der Ex-Bereich eine wichtige Rolle. Füllstandsensoren, Grenzstandschalter, Transmitter, Anschlussgehäuse und elektrische Auswertung müssen dann zur jeweiligen Zone, Zündschutzart und Anlagenanforderung passen.
Besonders bei Überfüllsicherung, Trockenlaufschutz, Pumpenschutz oder sicherheitsrelevanter Abschaltung sollte klar zwischen Prozessmessung und Schutzfunktion unterschieden werden. Eine kontinuierliche Füllstandanzeige ist nicht automatisch eine unabhängige Sicherheitseinrichtung. Je nach Anwendung können zusätzliche Grenzstandschalter, redundante Messstellen oder zugelassene Sicherheitsfunktionen erforderlich sein.
Bei schwierigen Medien ist die Grenzstandüberwachung oft genauso wichtig wie die kontinuierliche Messung. Ein Tank kann beispielsweise kontinuierlich über Radar oder Schwimmer gemessen werden, während ein separater Grenzstandschalter als Max-Alarm dient. Bei Pumpen kann ein Min-Grenzstand Trockenlauf verhindern. Solche Kombinationen erhöhen die Betriebssicherheit und erleichtern die Fehlersuche.
Die Auslegung im Ex-Bereich erfordert klare Angaben zu Medium, Temperaturklasse, Prozessdruck, Umgebung, Zone, elektrischer Anbindung und gewünschter Funktion. Auch Wartung und Prüfung müssen berücksichtigt werden, damit die Schutzfunktion langfristig erhalten bleibt.
Signal, SPS-Anbindung und Prüfung der Messkette
Füllstandsensoren liefern je nach Ausführung unterschiedliche Signale: Grenzkontakte, Reedketten, Potentiometersignale, 4–20 mA, HART, IO-Link, Modbus, Schaltkontakte oder digitale Kommunikationsschnittstellen. Für die Anlagenintegration ist entscheidend, dass Messbereich, Einheit, Ausgangssignal und SPS-Skalierung korrekt zusammenpassen.
Bei kontinuierlicher Füllstandmessung wird häufig ein 4–20-mA-Signal verwendet. Dabei muss klar definiert sein, welcher Füllstand 4 mA und welcher Füllstand 20 mA entspricht. In Tanks mit Sondergeometrie kann zusätzlich eine Linearisierung erforderlich sein, wenn aus Füllhöhe ein Volumen berechnet werden soll. Ohne korrekte Skalierung kann der Sensor elektrisch richtig arbeiten, während die Anzeige trotzdem falsche Werte liefert.
Für die Prüfung von 4–20-mA-Signalen eignet sich der UPS4E Stromschleifen-Kalibrator. Damit lassen sich mA-Signale messen und simulieren, Stromschleifen prüfen und Skalierungsfehler zwischen Füllstandsensor, Anzeige, SPS oder Datenlogger erkennen. Das ist besonders hilfreich bei Inbetriebnahme, Gerätetausch, Parametrieränderung oder Fehlersuche.
Eine saubere Messkettenprüfung betrachtet nicht nur den Sensor. Auch Leitungslänge, Schirmung, Ex-Barrieren, Speisegeräte, Eingangskarten, Dämpfung, Grenzwerte, Volumenberechnung, Alarmverzögerung und Datenlogging müssen zur Anwendung passen. Viele scheinbare Füllstandprobleme entstehen nicht am Sensor, sondern in der elektrischen oder softwareseitigen Auswertung.
Praxisbeispiel: Füllstandmessung in einem viskosen Medium
In einem Produktionsbetrieb soll der Füllstand eines beheizten Tanks mit einer viskosen Flüssigkeit kontinuierlich gemessen werden. Im warmen Betrieb ist das Medium gut fließfähig. Bei Stillstand kühlt es jedoch ab und wird deutlich zäher. Zusätzlich neigt das Medium zu Anhaftungen an Behälterwand und Einbauten.
Zunächst wird ein Standardsensor ausgewählt, der für Wasser und einfache Flüssigkeiten gut geeignet wäre. Im Betrieb zeigt die Messung jedoch verzögerte Werte. Nach längeren Stillstandszeiten treten zusätzlich unplausible Anzeigen auf. Die Ursache liegt nicht in einem elektrischen Defekt, sondern in der Kombination aus temperaturabhängiger Viskosität, Anhaftungen und ungünstiger Einbausituation.
Die Messstelle wird neu bewertet. Dabei werden minimale und maximale Dichte, Viskosität im Kaltzustand, Reinigung, Behältergeometrie, Temperaturbereich und gewünschtes Ausgangssignal berücksichtigt. Statt nur den Sensor zu tauschen, wird das komplette Messkonzept angepasst. Die Lösung umfasst eine besser geeignete Messstelle, passende Werkstoffe, einen geeigneten Prozessanschluss und eine klar dokumentierte Skalierung.
Das Beispiel zeigt: Bei schwierigen Medien reicht es nicht, nur den gewünschten Messbereich zu kennen. Das Verhalten des Mediums im gesamten Prozess entscheidet darüber, ob die Füllstandmessung langfristig zuverlässig funktioniert.
Welche Messgeräte / Produkte eignen sich?
Für robuste und anwendungsbezogene Füllstandlösungen ist die Kategorie WIKA KSR Kübler Füllstandstechnik ein wichtiger Einstieg. Dort finden sich unterschiedliche Lösungen für kontinuierliche Füllstandmessung, Grenzstanderfassung, Niveaustandsanzeige, Schauglasanzeige, Schwimmerschalter und Zubehör. Gerade bei schwierigen Medien ist die richtige Auslegung entscheidend.
Für Anwendungen, bei denen ein Schwimmer zur kontinuierlichen Erfassung eingesetzt werden soll, ist die Kategorie Kontinuierliche Messung mit Schwimmer besonders relevant. Hier müssen Dichte, Viskosität, Druck, Temperatur, Schwimmerwerkstoff, Führungsrohr, Messlänge, Prozessanschluss und Signalart gemeinsam betrachtet werden.
Wenn nicht nur Schwimmerlösungen, sondern auch andere Sensorprinzipien geprüft werden sollen, ist zusätzlich die Kategorie Füllstandsensoren / Niveausensoren / Tauchsonden sinnvoll. Sie bietet einen breiteren Einstieg in kontinuierliche Niveau- und Volumenmessung für Tanks, Behälter und Schächte.
Für Grenzstandaufgaben wie Trockenlaufschutz, Überfüllsicherung oder Min-/Max-Überwachung können zusätzlich Schwimmerschalter oder optoelektronische Schalter passend sein. Die Auswahl hängt stark davon ab, ob das Medium klar, trüb, viskos, anhaftend, aggressiv oder hygienisch kritisch ist.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| WIKA KSR Kübler Füllstandstechnik | Auswahl robuster Füllstandlösungen für industrielle Anwendungen | Behälter, Tanks, Prozessanlagen, Grenzstand und kontinuierliche Messung |
| Kontinuierliche Messung mit Schwimmer | Kontinuierliche Füllstanderfassung über Schwimmerprinzip | Dichtebewertung, Schwimmerauswahl, Bypass, Tankmessung und Prozessbehälter |
| Schwimmerschalter | Min-/Max-Grenzstanderfassung | Überfüllschutz, Trockenlaufschutz, Pumpenschutz und einfache Grenzstandsignale |
| Füllstandsensoren / Niveausensoren / Tauchsonden | Kontinuierliche Niveau- und Volumenmessung | Tanks, Schächte, Behälter, Wassertechnik und Prozessanwendungen |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | SPS-Skalierung, Inbetriebnahme, Gerätetausch und Fehlersuche an Füllstandsignalen |
Fazit: Das Medium bestimmt das passende Messprinzip
Bei schwierigen Medien entscheidet nicht allein der gewünschte Messbereich über die richtige Füllstandmessung. Dichte, Viskosität, Temperatur, Druck, Schaumbildung, Anhaftungen, Korrosion, Reinigung, Hygieneanforderungen und Ex-Bereich bestimmen, welches Messprinzip zuverlässig funktioniert und langfristig wartbar bleibt.
Besonders bei schwimmerbasierten Systemen ist die Dichte entscheidend. Bei hydrostatischer Messung muss die Dichte für die Umrechnung in Füllstand berücksichtigt werden. Bei viskosen und klebrigen Medien sind Beweglichkeit, Anhaftung und Reinigung wichtig. Bei aggressiven Medien stehen Werkstoff, Dichtung und Prozessanschluss im Vordergrund.
Die wichtigste Empfehlung lautet: Füllstandmessung immer vom Medium und Prozess her auslegen. Erst wenn Mediumsdaten, Betriebsbedingungen, Behältergeometrie, Messaufgabe, Signal und Wartungskonzept bekannt sind, lässt sich zuverlässig entscheiden, ob Schwimmer, Grenzstandschalter, hydrostatischer Sensor, Radar oder ein anderes Messprinzip die beste Lösung ist.
FAQ: Häufige Fragen zur Füllstandmessung bei schwierigen Medien
Warum ist Füllstandmessung bei schwierigen Medien anspruchsvoll?
Schwierige Medien können zäh, klebrig, aggressiv, heiß, schäumend, verschmutzt oder stark temperaturabhängig sein. Dadurch werden Sensoren, Schwimmer, Dichtungen, Prozessanschlüsse und Messsignale beeinflusst. Die Auslegung muss deshalb zum realen Prozess passen.
Welche Rolle spielt die Dichte bei der Füllstandmessung?
Die Dichte ist besonders wichtig bei Schwimmermesssystemen und hydrostatischer Messung. Ein Schwimmer benötigt ausreichend Auftrieb, und bei hydrostatischer Messung wird der Füllstand aus dem Druck der Flüssigkeitssäule berechnet. Ändert sich die Dichte, kann sich der angezeigte Füllstand verändern.
Warum ist Viskosität wichtig?
Hohe Viskosität kann Schwimmerbewegungen verlangsamen, Anhaftungen verursachen und Sensoren verschmutzen. Besonders bei Medien, die im kalten Zustand zäher werden, muss auch das Verhalten beim Starten und Stillstand betrachtet werden.
Kann ein Schwimmer bei jedem Medium eingesetzt werden?
Nein. Ein Schwimmer benötigt eine ausreichende Dichte des Mediums und muss sich frei bewegen können. Sehr zähe, klebrige, verschmutzte oder stark anhaftende Medien können die Funktion beeinträchtigen. Die Schwimmerauswahl muss zur Anwendung passen.
Welche Medien sind für Schwimmermessung kritisch?
Kritisch sind Medien mit niedriger Dichte, hoher Viskosität, starken Anhaftungen, Feststoffen, Kristallisation oder Sedimentation. Auch starke Turbulenzen, Rührwerke und ungünstige Einbaulagen können problematisch sein.
Wann ist hydrostatische Füllstandmessung sinnvoll?
Hydrostatische Messung ist sinnvoll, wenn der Füllstand über den Druck der Flüssigkeitssäule erfasst werden kann und die Dichte bekannt oder ausreichend konstant ist. Bei wechselnder Dichte muss eine Kompensation oder Korrektur geprüft werden.
Wie beeinflusst Temperatur die Füllstandmessung?
Temperatur kann Dichte, Viskosität, Dampfbildung, Schaumbildung und Materialbelastung verändern. Außerdem müssen Sensor, Dichtung, Kabel und Prozessanschluss für Betriebs- und Reinigungstemperaturen geeignet sein.
Was passiert bei Schaumbildung?
Schaum kann je nach Messprinzip als Oberfläche erkannt werden, ein Signal dämpfen oder Messwerte schwanken lassen. Es muss geklärt werden, ob der Füllstand der Flüssigkeit oder die Schaumschicht relevant ist.
Welche Werkstoffe werden bei aggressiven Medien eingesetzt?
Je nach Medium kommen Edelstahl, Duplex, Hastelloy, Titan oder beschichtete Ausführungen infrage. Entscheidend sind Medium, Konzentration, Temperatur, pH-Wert, Druck, Reinigungschemie und mechanische Belastung.
Warum reicht Edelstahl nicht immer aus?
Edelstahl ist vielseitig, kann aber bei bestimmten Chloriden, Säuren, Laugen oder hohen Temperaturen angegriffen werden. Bei aggressiven Medien muss die Werkstoffbeständigkeit konkret geprüft werden.
Was muss bei hygienischer Füllstandmessung beachtet werden?
Wichtig sind hygienische Prozessanschlüsse, glatte Oberflächen, geeignete Dichtungen, totraumarme Montage und Reinigbarkeit. CIP- und SIP-Bedingungen müssen bei Temperatur, Medium und Dauer berücksichtigt werden.
Wann ist ein Grenzstandschalter sinnvoll?
Ein Grenzstandschalter ist sinnvoll, wenn ein Min- oder Max-Pegel sicher erkannt werden soll. Typische Anwendungen sind Überfüllsicherung, Trockenlaufschutz, Pumpenschutz oder eine zusätzliche Alarmfunktion neben der kontinuierlichen Messung.
Was ist bei Ex-Bereichen wichtig?
Sensor, Anschlussgehäuse, elektrische Auswertung und Verdrahtung müssen zur jeweiligen Ex-Zone und Zündschutzart passen. Außerdem müssen Temperatur, Medium, Prozessdruck und Sicherheitsfunktion berücksichtigt werden.
Wie prüft man ein 4–20-mA-Füllstandsignal?
Mit einem Stromschleifenkalibrator können definierte mA-Werte gemessen oder simuliert werden. So lässt sich prüfen, ob Sensor, Anzeige, SPS und Datenlogger denselben Messbereich verwenden und korrekt skaliert sind.
Welche Angaben werden für die Auswahl benötigt?
Wichtig sind Medium, Dichte, Viskosität, Temperatur, Druck, Behältergeometrie, Messbereich, Prozessanschluss, Werkstoffanforderung, Hygieneanforderung, Ex-Zone, Signalart und gewünschte Funktion als kontinuierliche Messung oder Grenzstand.
Wann sollte Fachberatung genutzt werden?
Fachberatung ist besonders sinnvoll bei aggressiven, heißen, viskosen, schäumenden, anhaftenden oder hygienisch kritischen Medien sowie bei Ex-Anwendungen, Sicherheitsfunktionen, Dichteänderungen oder unklarer Behältergeometrie.
