Bei der Auswahl eines Füllstandsensors steht zunächst meist das Messprinzip im Mittelpunkt. Je nach Anwendung kommen beispielsweise eine hydrostatische Tauchsonde, ein Radar-Füllstandsensor, Ultraschall, geführte Mikrowelle oder ein magnetostriktiver Schwimmertransmitter infrage.
Für die spätere Funktion der Messstelle ist jedoch ebenso wichtig, wie der Messwert an SPS, Prozessleitsystem oder Maschinensteuerung übertragen wird. Ein Sensor mit dem richtigen Messprinzip kann trotzdem Probleme verursachen, wenn Ausgangssignal, Versorgung, Skalierung oder Diagnose nicht zum vorhandenen Automatisierungssystem passen.
4–20 mA ist besonders robust und eignet sich für klassische Industrie- und Prozessanlagen. HART ergänzt die analoge Stromschleife um digitale Parametrier- und Diagnosemöglichkeiten. IO-Link ist vor allem für kompakte Sensoren in der Maschinenautomation interessant und ermöglicht eine standardisierte digitale Kommunikation über einen IO-Link-Master.
Weitere Möglichkeiten sind Modbus, Feldbusse oder einfache Schaltausgänge. Welche Variante sinnvoll ist, hängt nicht nur von der Kabellänge ab, sondern auch von Anlagenstruktur, Diagnosebedarf, Austauschbarkeit und vorhandener Steuerungstechnik.
Dieser Beitrag zeigt, wie sich die verschiedenen Signale unterscheiden, wie Leer- und Vollpunkt korrekt skaliert werden und welche Fehler bei Verdrahtung und Inbetriebnahme besonders häufig auftreten.
Inhaltsverzeichnis
- Messprinzip und Ausgangssignal getrennt betrachten
- 4–20 mA, HART, IO-Link und Modbus im Vergleich
- Wann 4–20 mA die richtige Wahl ist
- Was HART zusätzlich bietet
- Wann IO-Link sinnvoll ist
- Modbus und weitere Bussysteme
- Kontinuierlicher Messwert oder Schaltausgang?
- Leer- und Vollpunkt richtig skalieren
- Aktive und passive Stromschleifen unterscheiden
- Versorgung, Bürde und Kabellänge
- Fehlersignale und Diagnose auswerten
- Messkette systematisch in Betrieb nehmen
- Loop-Check mit einem Stromschleifen-Kalibrator
- Typische Parametrier- und Anschlussfehler
- Praxisbeispiel: Radarsensor im Lagertank
- Welche Messgeräte / Produkte eignen sich?
- Fazit
- Häufige Fragen zu Füllstandsignalen
Messprinzip und Ausgangssignal getrennt betrachten
Das Messprinzip entscheidet, ob der Füllstand unter den vorhandenen Prozessbedingungen zuverlässig erfasst werden kann. Das Ausgangssignal bestimmt dagegen, wie dieser Messwert weiterverarbeitet wird.
Eine hydrostatische Tauchsonde kann beispielsweise ein einfaches 4–20-mA-Signal liefern. Ein Radarsensor kann denselben analogen Ausgang besitzen, zusätzlich aber über HART parametrierbar sein. Ein kompakter Sensor für einen Maschinentank kann seinen Messwert dagegen digital über IO-Link übertragen.
Vor der Produktauswahl sollten daher zwei Fragen getrennt beantwortet werden:
- Welches Messprinzip passt zu Medium, Behälter und Prozessbedingungen?
- Welche Schnittstelle passt zu SPS, Leitsystem und Instandhaltungskonzept?
Ein digitales Signal macht ein ungeeignetes Messprinzip nicht besser. Umgekehrt kann ein zuverlässiger Sensor nur eingeschränkt genutzt werden, wenn sein Ausgang nicht zur vorhandenen Steuerung passt.
4–20 mA, HART, IO-Link und Modbus im Vergleich
| Signal | Stärken | Typischer Einsatz | Wichtige Voraussetzung |
|---|---|---|---|
| 4–20 mA | Robust, einfach, störsicher und für lange Leitungen geeignet | Prozessanlagen, Tanks, Wasser- und Abwassertechnik | Passender Analogeingang und ausreichende Schleifenspannung |
| 4–20 mA/HART | Analogwert plus digitale Parametrierung und Diagnose | Prozessindustrie, Retrofit und anspruchsvolle Messstellen | HART-Kommunikator oder Modem sowie geeignete Schleifenimpedanz |
| IO-Link | Digitale Messwerte, Diagnose und einfacher Gerätetausch | Maschinenbau, Skids und dezentrale Automation | IO-Link-Master und passende Gerätebeschreibung |
| Modbus RTU | Mehrere Geräte und Messwerte über einen Bus | Gebäude, Wassertechnik, Schaltschränke und IIoT-Gateways | Korrekte Adressen, Baudrate, Terminierung und Busstruktur |
| Schaltausgang | Einfache Grenzstandmeldung | Überfüllschutz, Trockenlaufschutz und Pumpensteuerung | PNP-, NPN-, Relais- oder NAMUR-Ausgang richtig zuordnen |
Die Entscheidung richtet sich nicht danach, welches Signal technisch am modernsten ist. Entscheidend ist, welche Daten tatsächlich benötigt werden und welche Infrastruktur bereits vorhanden ist.
Wann 4–20 mA die richtige Wahl ist
Das 4–20-mA-Signal ist weiterhin einer der wichtigsten Standards der Prozessmesstechnik. Dabei entsprechen üblicherweise 4 mA dem unteren und 20 mA dem oberen Ende des eingestellten Messbereichs.
Die Stromübertragung ist gegenüber dem Widerstand langer Leitungen vergleichsweise unempfindlich. Voraussetzung ist, dass die Spannungsversorgung genügend Reserve besitzt, um Sensor, Leitung und Eingangswiderstand der SPS zu versorgen.
4–20 mA eignet sich besonders, wenn:
- eine vorhandene SPS einen klassischen Analogeingang besitzt
- die Messstelle weit vom Schaltschrank entfernt ist
- eine einfache und herstellerunabhängige Integration gewünscht ist
- nur ein kontinuierlicher Prozesswert benötigt wird
- ein bestehendes System im Rahmen eines Retrofits weiterverwendet werden soll
Das angehobene Nullsignal von 4 mA erleichtert die Fehlererkennung. Ein Strom von 0 mA ist kein gültiger unterer Messwert und weist normalerweise auf eine unterbrochene Schleife, eine fehlende Versorgung oder einen Gerätefehler hin.
Der Nachteil besteht darin, dass über einen einzelnen analogen Kanal normalerweise nur ein skalierter Hauptmesswert übertragen wird. Weitere Informationen wie Sensortemperatur, Echoqualität oder Diagnosezustand stehen ohne zusätzliche Kommunikation nicht zur Verfügung.
Was HART zusätzlich bietet
HART kombiniert ein klassisches 4–20-mA-Signal mit einer digitalen Kommunikation auf derselben Zweidrahtleitung. Der analoge Strom kann weiterhin von der vorhandenen SPS ausgewertet werden, während ein HART-Kommunikator oder eine entsprechende Eingangskarte zusätzliche Informationen abruft.
Je nach Sensor lassen sich über HART beispielsweise folgende Parameter bearbeiten oder auslesen:
- Messbereichsanfang und Messbereichsende
- Einheit und Dämpfung
- Distanz, Füllstand, Leerraum oder Volumen
- Diagnose- und Gerätestatus
- Temperatur oder Signalqualität
- Gerätekennung und Seriennummer
HART ist besonders interessant, wenn eine vorhandene 4–20-mA-Verkabelung weiterverwendet werden soll, gleichzeitig aber eine komfortablere Parametrierung und Diagnose gewünscht ist.
Für die Kommunikation muss die Schleife eine geeignete Impedanz besitzen. Häufig wird dafür ein Widerstand von etwa 250 Ω benötigt. Dieser Widerstand muss bei der Berechnung der maximal zulässigen Bürde berücksichtigt werden.
Ein häufiger Fehler besteht darin, einen HART-fähigen Sensor einzubauen, aber ausschließlich das analoge Signal zu nutzen. Die Messstelle funktioniert dann zwar, die zusätzlichen Diagnosemöglichkeiten bleiben jedoch ungenutzt.
Wann IO-Link sinnvoll ist
IO-Link ist eine digitale Punkt-zu-Punkt-Kommunikation zwischen Sensor und IO-Link-Master. Die Verbindung erfolgt typischerweise über standardisierte ungeschirmte Sensorleitungen und M12-Anschlüsse.
Der Prozesswert wird digital übertragen. Dadurch entfallen Wandlungs- und Skalierungsfehler eines analogen SPS-Eingangs.
Weitere Vorteile können sein:
- zentrale Parametrierung über die Steuerung
- Übertragung zusätzlicher Diagnose- und Statusdaten
- automatische Übernahme gespeicherter Parameter beim Gerätetausch
- eindeutige Geräteidentifikation
- kombinierte Nutzung von Messwert und Schaltzuständen
IO-Link eignet sich besonders für Maschinen, kompakte Anlagen und modulare Skids mit überschaubaren Leitungswegen. Voraussetzung ist ein IO-Link-Master oder eine entsprechende SPS-Baugruppe.
Für weit entfernte Feldgeräte in großen Prozessanlagen ist eine klassische 4–20-mA- oder Feldbuslösung häufig einfacher. Kabellänge, Netzstruktur und Ex-Anforderungen müssen deshalb bereits in der Planungsphase berücksichtigt werden.
Beim Gerätetausch ist außerdem zu prüfen, ob die richtige IODD-Datei und der passende Parametersatz verwendet werden. Eine automatisch übertragene falsche Konfiguration kann einen ebenso falschen Füllstand liefern wie eine manuelle Fehlparametrierung.
Modbus und weitere Bussysteme
Modbus RTU über RS-485 eignet sich, wenn mehrere Messgeräte über eine gemeinsame Busleitung verbunden werden sollen. Neben dem eigentlichen Füllstand können zusätzliche Prozess- und Diagnosedaten übertragen werden.
Für eine zuverlässige Kommunikation müssen alle Teilnehmer hinsichtlich Adresse, Baudrate, Parität und Datenformat korrekt eingestellt sein. Außerdem sind eine linienförmige Topologie sowie eine geeignete Terminierung an den Busenden zu beachten.
In größeren Prozessanlagen können alternativ PROFIBUS PA, Foundation Fieldbus oder PROFINET eingesetzt werden. Diese Systeme ermöglichen eine umfangreiche Geräteintegration, erfordern jedoch eine passende Netzplanung und Engineering-Software.
Für einzelne Standardmessstellen ist ein Feldbus nicht automatisch wirtschaftlicher als 4–20 mA. Bei vielen Geräten und einem hohen Diagnosebedarf kann die digitale Integration jedoch Verdrahtungs- und Wartungsaufwand reduzieren.
Kontinuierlicher Messwert oder Schaltausgang?
Ein kontinuierlicher Füllstandsensor überträgt den aktuellen Messwert über den gesamten Bereich. Ein Grenzstandsensor meldet dagegen lediglich, ob ein definierter Punkt erreicht oder unterschritten wurde.
Ein Schaltausgang genügt beispielsweise für:
- Überfüllalarm
- Trockenlaufschutz einer Pumpe
- Minimal- oder Maximalmeldung
- Freigabe eines Befüllvorgangs
Für Bestandsführung, kontinuierliche Regelung oder Trendaufzeichnung wird dagegen ein Analog- oder Digitalsignal mit aktuellem Messwert benötigt.
Bei manchen Sensoren stehen beide Funktionen gleichzeitig zur Verfügung. Dann kann der kontinuierliche Wert an die SPS übertragen werden, während ein separater Ausgang eine unabhängige Grenzmeldung ausgibt.
Die Schaltlogik muss eindeutig festgelegt werden. PNP- und NPN-Ausgänge sind nicht beliebig austauschbar. Auch Öffner-, Schließer- und Fehlerzustand müssen zum Eingang der Steuerung passen.
Leer- und Vollpunkt richtig skalieren
Bei einer analogen Füllstandmessung müssen Sensor und SPS dieselben Bereichsgrenzen verwenden. Häufig gilt:
- 4 mA entsprechen leer beziehungsweise 0 %
- 12 mA entsprechen 50 %
- 20 mA entsprechen voll beziehungsweise 100 %
Diese Zuordnung kann jedoch bewusst invertiert oder auf einen Teilbereich begrenzt werden. Ein Radarsensor kann beispielsweise 4 mA bei 0,5 m Füllstand und 20 mA bei 4,5 m ausgeben.
Bei Radarsensoren muss außerdem zwischen Abstand und Füllstand unterschieden werden. Der Sensor misst zunächst den Abstand von seiner Referenzfläche zur Produktoberfläche. Die SPS benötigt dagegen häufig die daraus berechnete Füllhöhe.
Bei hydrostatischen Tauchsonden wird der Füllstand aus dem Flüssigkeitsdruck berechnet. Ändert sich die Mediumsdichte, kann sich der angezeigte Füllstand verändern, obwohl der tatsächliche Pegel gleich bleibt.
Eine Prozentanzeige stellt zudem noch kein Behältervolumen dar. Bei liegenden Zylindertanks, konischen Behältern oder Tanks mit unterschiedlichen Querschnitten ist eine Volumenlinearisierung erforderlich.
Bei der Inbetriebnahme sollten deshalb mindestens folgende Werte dokumentiert werden:
- physikalischer Leerpunkt
- physikalischer Vollpunkt
- Ausgangssignal bei beiden Punkten
- Einheit und Messbereich der SPS
- gegebenenfalls Behälterkennlinie
Aktive und passive Stromschleifen unterscheiden
Viele Füllstandtransmitter sind als Zweileitergeräte ausgeführt. Sie benötigen eine externe Spannungsversorgung und regeln innerhalb dieser Schleife den Strom zwischen 4 und 20 mA.
Ob die Versorgung von der SPS-Eingangskarte oder von einem separaten Netzteil bereitgestellt wird, hängt von der Eingangsausführung ab.
Typische Fehler sind:
- passiver Sensor ohne Schleifenspannung
- zwei Spannungsquellen in derselben Schleife
- verpolte Anschlüsse
- Stromausgang an einen Spannungseingang angeschlossen
- gemeinsame Masse falsch verbunden
Die Begriffe aktiv und passiv werden in der Praxis nicht immer einheitlich verwendet. Maßgeblich ist deshalb immer der konkrete Anschlussplan von Sensor und SPS-Baugruppe.
Versorgung, Bürde und Kabellänge
Der Transmitter benötigt eine bestimmte Mindestspannung für seine Elektronik. Die verbleibende Spannung muss ausreichen, um den Strom durch Leitung, SPS-Eingang, Trennverstärker und gegebenenfalls den HART-Widerstand zu treiben.
Die maximal mögliche Gesamtbürde lässt sich vereinfacht berechnen:
Maximale Bürde = (Versorgungsspannung − Mindestspannung des Sensors) ÷ 0,02 A
Bei 24 V Versorgung und einer erforderlichen Mindestspannung von 12 V stehen beispielsweise noch 12 V für die Bürde zur Verfügung:
12 V ÷ 0,02 A = 600 Ω
Die Herstellerangaben bleiben für die konkrete Auslegung verbindlich. In explosionsgeschützten Stromkreisen müssen zusätzlich Speisetrenner, Sicherheitsbarrieren und deren Spannungsabfall berücksichtigt werden.
Bei IO-Link gelten andere Randbedingungen. Hier muss die Leitung den Vorgaben des IO-Link-Systems und des angeschlossenen Masters entsprechen. Für sehr große Entfernungen sind dezentrale Master oder andere Kommunikationslösungen häufig sinnvoller.
Fehlersignale und Diagnose auswerten
Ein Messwert außerhalb des normalen 4–20-mA-Bereichs kann einen definierten Fehlerzustand darstellen. Je nach Sensor und Parametrierung werden beispielsweise Ströme unterhalb von etwa 3,6 mA oder oberhalb von 21 mA als Fehler genutzt.
Die SPS darf solche Werte nicht einfach auf 0 oder 100 % begrenzen. Stattdessen sollte ein separater Diagnosezustand erzeugt werden.
Mögliche Fehlerursachen sind:
- fehlendes oder zu schwaches Echo
- Sensor außerhalb des Messbereichs
- Elektronik- oder Speicherfehler
- unzulässige Prozesstemperatur
- unterbrochene Stromschleife
- interne Diagnosemeldung
HART und IO-Link können meist genauer mitteilen, welcher Fehler vorliegt. Bei einem rein analogen Eingang erkennt die SPS dagegen lediglich, dass der Strom außerhalb des gültigen Messbereichs liegt.
Messkette systematisch in Betrieb nehmen
Eine zuverlässige Inbetriebnahme umfasst Sensor, Verdrahtung, Eingangskarte und SPS-Skalierung.
- Geräteausführung prüfen: Ausgangssignal, Versorgung, Messbereich und Zulassungen mit der Bestellung vergleichen.
- Verdrahtung kontrollieren: Polarität, Klemmen und Schirmanschluss anhand der Herstellerunterlagen prüfen.
- Sensor parametrieren: Leerpunkt, Vollpunkt, Einheit, Dämpfung und Fehlerverhalten einstellen.
- SPS konfigurieren: Eingang auf 4–20 mA, HART, IO-Link oder das jeweilige Bussystem einstellen.
- Skalierung prüfen: Rohwert, Prozentwert und angezeigte Füllhöhe vergleichen.
- Zwischenpunkte testen: Nicht nur Leer- und Vollpunkt, sondern mindestens einen mittleren Wert kontrollieren.
- Fehler simulieren: Leitungsunterbrechung oder Diagnosezustand prüfen und Alarmreaktion kontrollieren.
Bei Radar- und Ultraschallsensoren sollte zusätzlich das Echo- beziehungsweise Signalprofil beurteilt werden. Ein plausibler Ausgangsstrom allein beweist nicht, dass der Sensor tatsächlich die Produktoberfläche und nicht ein Rührwerk oder einen Behältereinbau erfasst.

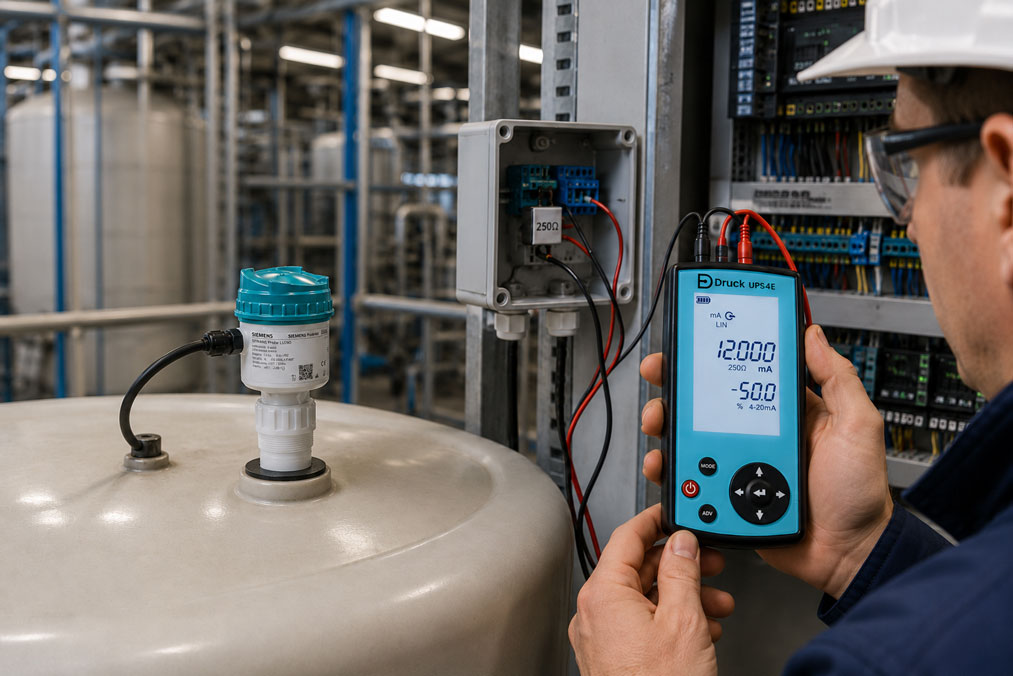

Loop-Check mit einem Stromschleifen-Kalibrator
Mit einem Stromschleifen-Kalibrator lässt sich die Messkette in einzelne Abschnitte aufteilen.
Der Ausgang des Füllstandsensors kann zunächst direkt gemessen werden. Anschließend werden definierte Werte wie 4 mA, 12 mA und 20 mA an der SPS simuliert.
Dadurch lässt sich eindeutig unterscheiden:
- Liefert der Sensor den richtigen Strom?
- Ist die Stromschleife ausreichend versorgt?
- Verarbeitet der SPS-Eingang das Signal korrekt?
- Ist die Software richtig skaliert?
- Funktionieren Grenzwerte und Alarme?
Bei einem HART-Sensor muss zusätzlich geprüft werden, ob die digitale Kommunikation über die vorhandene Schleife möglich ist. Ein zuschaltbarer 250-Ω-Widerstand kann die für die Kommunikation erforderliche Impedanz bereitstellen.
Ein Loop-Check ersetzt nicht die Prüfung des tatsächlichen Messprinzips. Er bestätigt die elektrische Signalübertragung, nicht die korrekte Erfassung der Produktoberfläche oder des hydrostatischen Drucks.
Typische Parametrier- und Anschlussfehler
| Fehler | Mögliche Auswirkung | Bessere Vorgehensweise |
|---|---|---|
| Sensor auf Abstand, SPS auf Füllhöhe skaliert | Anzeige arbeitet in die falsche Richtung | Messgröße und Referenzpunkt eindeutig festlegen |
| 4–20-mA-Sensor an 0–20-mA-Eingang parametriert | Systematischer Skalierungsfehler | SPS-Eingang korrekt konfigurieren |
| Fehlerstrom auf 0 oder 100 % begrenzt | Gerätefehler wird als realer Füllstand angezeigt | Signal außerhalb des Messbereichs separat auswerten |
| HART-Widerstand bei Bürdenberechnung vergessen | 20 mA werden nicht sicher erreicht | Alle Widerstände der Stromschleife addieren |
| IO-Link-Gerät nur als Schalteingang betrieben | Messwert und Diagnose bleiben ungenutzt | Port als IO-Link-Kommunikation konfigurieren |
| Falscher IO-Link-Parametersatz übertragen | Unpassende Schaltpunkte oder Skalierung | Gerätetyp und Parametersicherung kontrollieren |
| Modbus-Adresse doppelt vergeben | Kommunikationsfehler oder wechselnde Daten | Jeden Teilnehmer eindeutig adressieren |
| Nur elektrische Schleife geprüft | Falsche Sensorposition oder Störecho bleibt unentdeckt | Elektrische und prozesstechnische Prüfung kombinieren |
Praxisbeispiel: Radarsensor im Lagertank
Ein neuer Radarsensor soll an einem fünf Meter hohen Lagertank installiert und an eine vorhandene SPS angeschlossen werden. Die Steuerung besitzt einen freien 4–20-mA-Eingang, unterstützt jedoch kein HART.
Der Sensor wird auf folgende Werte eingestellt:
- 4 mA entsprechen 0,3 m Füllhöhe
- 20 mA entsprechen 4,7 m Füllhöhe
- Fehlersignal oberhalb des normalen Messbereichs
Nach der Inbetriebnahme zeigt die SPS bei einem halb gefüllten Tank nur etwa 35 % an. Der direkt gemessene Ausgangsstrom des Sensors ist plausibel.
Bei der Prüfung der SPS-Parametrierung wird festgestellt, dass dort 0 bis 5 m statt 0,3 bis 4,7 m eingetragen wurden. Die elektrische Messkette arbeitet korrekt, aber Sensor und SPS verwenden unterschiedliche Bereichsgrenzen.
Nach Anpassung der Skalierung stimmen Sensoranzeige, SPS-Wert und manuelle Referenzmessung überein.
Für zukünftige Wartungsarbeiten wird zusätzlich ein HART-Zugang im Schaltschrank vorgesehen. Dadurch können Diagnoseinformationen ausgelesen werden, obwohl die SPS weiterhin nur das analoge 4–20-mA-Signal verarbeitet.
Das Beispiel zeigt, dass ein falscher Füllstand nicht zwangsläufig durch den Sensor verursacht wird. Häufig liegt der Fehler in der Skalierung oder Signalverarbeitung.
Welche Messgeräte / Produkte eignen sich?
Die Kategorie Füllstandsensoren, Niveausensoren und Tauchsonden enthält unterschiedliche Messprinzipien und Ausgangssignale für Tanks, Becken, Schächte und Prozessbehälter.
Weitere kontinuierliche Messsysteme, Grenzstandschalter, Anzeigen und Zubehör finden Sie in der Kategorie Füllstandtechnik.
SITRANS LH100 für einfache 4–20-mA-Messstellen
Die SITRANS LH100 ist eine hydrostatische Tauchsonde für die kontinuierliche Füllstandmessung in offenen Tanks, Becken, Kanälen und Brunnen.
Sie wandelt den hydrostatischen Druck in ein 4–20-mA-Signal um und eignet sich besonders für klassische SPS-Messstellen mit unkomplizierter analoger Integration.
SITRANS Probe LU240 mit HART
Der SITRANS Probe LU240 ist ein kompakter Ultraschall-Füllstandmesser mit 4–20-mA-Ausgang und HART-Kommunikation.
HART ermöglicht die Parametrierung und Diagnose zusätzlich zum weiterhin verfügbaren analogen Prozesswert.
WIKA FLM-CA mit 4–20 mA oder HART
Der WIKA FLM-CA erfasst den Füllstand von Flüssigkeiten über einen Magnetschwimmer und das magnetostriktive Messprinzip.
Das Gerät stellt ein 4–20-mA-Signal bereit und ist optional mit HART verfügbar. Es eignet sich für hochauflösende kontinuierliche Füllstandmessungen in industriellen Behältern.
SITRANS LT500 für Auswertung und Systemintegration
Der SITRANS LT500 kann Füllstandsensoren mit 4–20-mA-Signal auswerten und übernimmt abhängig von der Ausführung zusätzliche Pumpen-, Relais-, Diagnose- und Kommunikationsfunktionen.
Optionale Schnittstellen wie HART, Modbus RTU und PROFINET ermöglichen die Anbindung an unterschiedliche Automatisierungsstrukturen.
UPS4E Stromschleifen-Kalibrator
Der UPS4E Stromschleifen-Kalibrator eignet sich für Inbetriebnahme, Loop-Check und Fehlersuche an 4–20-mA-Füllstandmessstellen.
Das Gerät kann Stromsignale messen und simulieren sowie passive Messkreise über eine interne 24-V-Schleifenversorgung speisen. Der integrierte 250-Ω-Widerstand unterstützt den Aufbau einer geeigneten HART-Kommunikationsschleife.
ICS Schneider Messtechnik unterstützt bei der Auswahl von Messprinzip, Ausgangssignal und Auswertegerät. Für die Auslegung werden Medium, Behältergeometrie, Messbereich, Einbausituation, vorhandene Steuerung, Kabellänge und gewünschte Diagnosefunktionen benötigt.
Fazit: Das richtige Signal muss zur gesamten Automatisierungsstruktur passen
Die Auswahl eines Füllstandsensors endet nicht beim Messprinzip. Ausgangssignal, Versorgung, Skalierung und Diagnose entscheiden darüber, wie zuverlässig sich das Gerät in SPS oder Leitsystem integrieren lässt.
4–20 mA ist robust, einfach und besonders für bestehende Prozessanlagen geeignet. HART ergänzt diese bewährte Stromschleife um digitale Parametrierung und Diagnose, ohne dass der analoge Hauptmesswert entfällt.
IO-Link bietet Vorteile in Maschinen und modularen Anlagen, wenn digitale Messwerte, zentrale Parametrierung und ein einfacher Gerätetausch gewünscht sind. Modbus und andere Bussysteme sind interessant, wenn mehrere Geräte und Zusatzwerte über eine gemeinsame Kommunikation übertragen werden sollen.
Besondere Aufmerksamkeit benötigen Leer- und Vollpunkt. Sensor und SPS müssen dieselben Bereichsgrenzen, Einheiten und Bezugsrichtungen verwenden. Bei unregelmäßigen Behältern ist zusätzlich eine korrekte Volumenlinearisierung erforderlich.
Eine vollständige Inbetriebnahme umfasst sowohl die elektrische Messkette als auch das eigentliche Messprinzip. Mit einem Loop-Kalibrator lässt sich prüfen, ob Sensor, Leitung, Analogeingang und SPS-Skalierung korrekt zusammenarbeiten.
Die beste Schnittstelle ist daher nicht grundsätzlich die modernste, sondern diejenige, die zur Anwendung, vorhandenen Infrastruktur und gewünschten Diagnosefähigkeit passt.
Häufige Fragen zu Füllstandsignalen
Welches Signal ist für einen Füllstandsensor am einfachsten?
Für eine klassische SPS-Messstelle ist 4–20 mA meist die einfachste und robusteste Lösung.
Was ist der Unterschied zwischen 4–20 mA und HART?
HART verwendet weiterhin das analoge 4–20-mA-Signal, ergänzt es aber um digitale Kommunikation für Parametrierung und Diagnose.
Benötigt HART eine zusätzliche Leitung?
Nein. Die digitale Kommunikation wird auf dieselbe Zweidrahtleitung wie das 4–20-mA-Signal aufmoduliert.
Kann ein HART-Sensor an einem normalen Analogeingang betrieben werden?
Ja. Der Analogeingang verarbeitet weiterhin den 4–20-mA-Wert. Ohne zusätzliche HART-Schnittstelle können jedoch keine digitalen Diagnosedaten ausgelesen werden.
Wann sollte IO-Link gewählt werden?
IO-Link ist besonders für Maschinen und modulare Anlagen geeignet, wenn digitale Prozesswerte, Diagnose und zentrale Parametrierung benötigt werden.
Kann ein IO-Link-Sensor direkt an einen normalen Digitaleingang angeschlossen werden?
Einige Geräte bieten zusätzlich einen Schaltmodus. Für die vollständige IO-Link-Kommunikation wird jedoch ein IO-Link-Master benötigt.
Was bedeutet 4 mA bei einem Füllstandsensor?
4 mA entsprechen normalerweise dem eingestellten unteren Messbereichsende, häufig dem leeren Behälter. Die konkrete Zuordnung muss in der Parametrierung geprüft werden.
Warum zeigt die SPS einen anderen Füllstand als der Sensor?
Häufig verwenden Sensor und SPS unterschiedliche Messbereiche, Einheiten oder Bezugsrichtungen. Auch ein falsch konfigurierter Analogeingang kann die Ursache sein.
Wie wird ein 4–20-mA-Füllstandsensor geprüft?
Der Ausgangsstrom wird gemessen und die SPS anschließend mit definierten Werten wie 4, 12 und 20 mA simuliert. So lassen sich Sensor- und Steuerungsfehler voneinander trennen.
Kann ein Signal außerhalb von 4–20 mA ein Fehler sein?
Ja. Viele Sensoren verwenden definierte Unter- oder Überströme zur Meldung eines Geräte- oder Prozessfehlers. Die SPS sollte diese Werte separat auswerten.
Ist ein Schaltausgang ausreichend?
Für eine reine Voll-, Leer- oder Grenzstandmeldung kann er ausreichen. Für kontinuierliche Anzeige, Regelung oder Bestandsführung wird ein Messwertsignal benötigt.
Welche Angaben benötigt ICS Schneider für die Auswahl?
Benötigt werden Medium, Behälterform, Messbereich, Prozessbedingungen, vorhandene SPS, gewünschtes Signal, Kabellänge, Spannungsversorgung sowie Anforderungen an Diagnose und Alarmierung.
