Ein Hochdruck-Wasserstoffspeicher wird über eine dafür ausgelegte Entlastungseinrichtung druckreduziert. Der Drucktransmitter zeigt den erwarteten Druckabfall, gleichzeitig sinkt jedoch die gemessene Gastemperatur. Nach dem Ende der Entlastung steigt die Temperatur wieder an und auch der Druck verändert sich, obwohl kein zusätzlicher Wasserstoff zugeführt wird. Bei einer anderen Messstelle in der Nähe eines Druckregelventils wird dagegen eine lokale Erwärmung beobachtet. Welcher dieser Effekte ist physikalisch plausibel und wann deutet das Signal auf einen Messfehler hin?
Diese Fragestellung ist für Wasserstoffspeicher, Verdichterstationen, Brennstoffzellenprüfstände, Elektrolyseanlagen und H₂-Infrastruktursysteme von besonderer Bedeutung. Denn eine Druckentlastung verändert nicht nur den Betriebsdruck, sondern kann gleichzeitig Temperaturverteilungen, Gasdichte, Wärmeübertragung und die Belastung von Werkstoffen beeinflussen.
Besonders wichtig ist die Unterscheidung zwischen der Abkühlung des im Speicher verbleibenden Wasserstoffs und dem Joule-Thomson-Effekt bei der Drosselung eines strömenden Gases. Bei einer schnellen Entleerung kann das verbleibende Wasserstoffgas deutlich abkühlen. Gleichzeitig besitzt Wasserstoff bei üblichen Umgebungstemperaturen einen negativen Joule-Thomson-Koeffizienten, sodass eine näherungsweise isenthalpe Drosselung eine Temperaturerhöhung bewirken kann.
Diese Aussagen widersprechen sich nicht. Sie beziehen sich auf unterschiedliche thermodynamische Vorgänge und unterschiedliche Orte innerhalb der Anlage.
Die Entlastungsgeschwindigkeit beeinflusst darüber hinaus die Aussagekraft der verwendeten Druck- und Temperatursensoren. Ein Drucktransmitter kann beispielsweise eine Druckänderung schneller erfassen als ein träger Temperaturfühler die tatsächliche Gastemperaturänderung abbildet. Auch lange Messleitungen, elektrische Filter und eine zu niedrige Abtastrate können zu einer zeitlich verfälschten Darstellung führen.
Bei Wasserstoff kommen weitere Anforderungen hinzu. Hohe Druckwechselzahlen, Wasserstoffpermeation, mögliche Wasserstoffversprödung, tiefe lokale Temperaturen und besondere Dichtheitsanforderungen müssen bereits bei der Auswahl der Messtechnik berücksichtigt werden.
Dieser Fachbeitrag erklärt die physikalischen Unterschiede zwischen langsamer und schneller Entlastung von gasförmigem Hochdruck-Wasserstoff. Er zeigt anhand eines nachvollziehbaren Rechenbeispiels, warum der Druck allein nicht ausreicht, um den thermischen Zustand eines Speichers zu beurteilen. Darüber hinaus werden die Messdynamik, Temperaturkompensation, Dichtheit, Werkstoffauswahl, sicherheitstechnische Anforderungen und passende H₂-Messgeräte behandelt.
Die beschriebenen Berechnungen dienen der messtechnischen Interpretation. Die Auslegung und Durchführung einer tatsächlichen Hochdruck-Wasserstoffentlastung erfordern ein gesondert geprüftes Sicherheits- und Anlagenkonzept.
Inhaltsverzeichnis
- Messaufgabe und typische Probleme bei der H₂-Druckentlastung
- Thermodynamische Grundlagen des Hochdruck-Wasserstoffs
- Joule-Thomson-Effekt und Speicherabkühlung unterscheiden
- Langsame und schnelle Druckentlastung vergleichen
- Entlastungsgeschwindigkeit und Einflussgrößen verstehen
- Messstellen und Einbaubedingungen richtig festlegen
- Druck- und Temperaturmessbereiche dimensionieren
- Praxisbeispiel: Temperaturänderung und Drucksignal berechnen
- Drucksignal während und nach der Entlastung interpretieren
- Temperatursignal, Sensorträgheit und Temperaturgradienten
- Realgasverhalten und Grenzen vereinfachter Berechnungen
- Geeignete Temperaturmessverfahren auswählen
- Wasserstoffverträglichkeit, Permeation und Versprödung
- Druckanschlüsse, Messleitungen und Dichtungen
- Sensorbandbreite, Abtastrate und Signalfilterung
- Druck- und Temperaturdaten zeitlich korrekt auswerten
- Messunsicherheit und thermische Messabweichungen
- Dichtheit, Druckänderung und Temperaturausgleich unterscheiden
- Explosionsschutz und sicherheitstechnische Grenzen
- Systematischer Prüf- und Inbetriebnahmeablauf
- Typische Fehlerbilder und gezielte Fehlerdiagnose
- Passende ICS-Produkte für Hochdruck-Wasserstoff
- Fazit: Druck und Temperatur gemeinsam bewerten
- Häufig gestellte Fragen zur H₂-Druckentlastung
1. Messaufgabe und typische Probleme bei der H₂-Druckentlastung
Beim Betrieb einer Wasserstoffanlage können unterschiedliche Arten der Druckreduzierung auftreten. Dazu gehören geregelte Entlastungen für Wartungs- und Prüfzwecke, normale Druckregelvorgänge sowie sicherheitstechnisch ausgelöste Druckabbauprozesse.
Die jeweiligen Druckänderungen können unterschiedliche zeitliche Verläufe aufweisen. Für die Messtechnik ist entscheidend, ob der Vorgang langsam gegenüber dem thermischen Ausgleich des Systems oder schnell gegenüber diesem Ausgleich abläuft.
Eine typische Messaufgabe besteht darin, den Druckverlauf eines Speichers während einer Entlastung aufzuzeichnen und gleichzeitig zu prüfen, welche thermischen Veränderungen auftreten.
Hierbei ergeben sich mehrere grundlegende Fragen:
- Wie verändert sich die Temperatur des im Druckspeicher verbleibenden Wasserstoffs?
- Welchen Einfluss besitzt der Wärmeaustausch mit der Behälterwand?
- Warum kann sich der Druck nach dem Ende der Entlastung erneut verändern?
- Welche Temperatur entsteht an einer Drossel- oder Druckregelstelle?
- Wie schnell muss ein Drucksensor reagieren?
- Wie lässt sich eine echte Drucktransiente von einem Messartefakt unterscheiden?
- Welche Bauteile müssen für niedrige oder wechselnde Temperaturen ausgelegt sein?
- Welche Auswirkungen besitzen wiederholte Druckwechsel auf Werkstoffe und Dichtungen?
Die Messaufgabe muss deshalb über die reine Erfassung eines Anfangs- und Enddrucks hinausgehen.
Besonders bei Prüfständen ist es sinnvoll, vollständige zeitabhängige Messverläufe aufzuzeichnen. Dadurch lassen sich die eigentliche Druckentlastung, der nachfolgende Temperaturausgleich und mögliche Auffälligkeiten der Messtechnik getrennt analysieren.
Die Entlastungsgeschwindigkeit ist dabei keine allgemein gültige Geräteeigenschaft. Ob ein Vorgang thermisch als langsam oder schnell anzusehen ist, hängt von Behältervolumen, Wärmeübertragung, Gasmasse, Behältergeometrie und dem zeitlichen Verlauf des Druckabbaus ab.
2. Thermodynamische Grundlagen des Hochdruck-Wasserstoffs
Wasserstoff ist ein kompressibles Gas. Seine Dichte hängt von Druck, Temperatur und dem realen thermodynamischen Verhalten ab.
Für eine erste idealisierte Betrachtung kann die ideale Gasgleichung verwendet werden:
p · V = m · Rs · T
Dabei bezeichnet p den absoluten Druck, V das Gasvolumen, m die Gasmasse, Rs die spezifische Gaskonstante und T die absolute Temperatur in Kelvin.
Für ein geschlossenes, starres Volumen mit konstanter Gasmasse ergibt sich daraus:
p / T = konstant
Bei einer Entlastung verlässt jedoch Gas den Speicher. Die Gasmasse nimmt ab und die Temperatur kann sich ebenfalls verändern. Die einfache Beziehung zwischen Druck und Temperatur reicht dann nicht mehr aus, um den zeitlichen Verlauf zu bestimmen.
2.1 Masse und Energie im Speicher
Während einer Entlastung strömt Wasserstoff aus dem Behälter. Mit dem ausströmenden Gas verlässt auch Energie das System.
Die Energiebilanz hängt unter anderem davon ab, wie viel Wärme während der Entlastung durch die Behälterwand nachströmt.
Bei sehr schnellen Vorgängen kann dieser Wärmeeintrag im Verhältnis zum Energieabtransport zunächst klein sein. Dadurch kann die Temperatur der im Behälter verbleibenden Gasmasse sinken.
Bei langsamen Vorgängen steht mehr Zeit für den Wärmeausgleich mit der Umgebung zur Verfügung.
2.2 Wärmekapazität und thermischer Ausgleich
Wasserstoff besitzt eine vergleichsweise hohe massenspezifische Wärmekapazität. Für den Temperaturverlauf sind außerdem die Wärmekapazität der Behälterwand und der Wärmeübergang zwischen Gas und Wand entscheidend.
Ein großer, massiver Druckbehälter reagiert thermisch anders als eine kleine, dünnwandige Messkammer.
Die Temperaturen von Gas, Behälterwand und Umgebung sind deshalb nicht zwangsläufig identisch.
2.3 Absolutdruck und Relativdruck
Thermodynamische Berechnungen müssen mit absoluten Drücken erfolgen.
Der Relativdruck beschreibt dagegen die Druckdifferenz zum Umgebungsdruck.
pabs = prel + pamb
Ein Druck von 100 bar absolut entspricht bei einem Umgebungsdruck von ungefähr 1 bar einem Relativdruck von etwa 99 bar.
Dieser Unterschied muss insbesondere bei Druckverhältnissen, Dichteberechnungen und thermodynamischen Modellen berücksichtigt werden.
3. Joule-Thomson-Effekt und Speicherabkühlung unterscheiden
Bei der Druckentlastung von Wasserstoff werden häufig unterschiedliche thermodynamische Effekte miteinander verwechselt.
Insbesondere ist die Temperaturänderung eines Gases während einer Drosselung nicht mit der Temperaturänderung der verbleibenden Gasmasse in einem entleerten Speicher gleichzusetzen.
3.1 Joule-Thomson-Effekt
Der Joule-Thomson-Effekt beschreibt die Temperaturänderung eines realen Gases bei einer näherungsweise isenthalpen Drosselung.
Der Joule-Thomson-Koeffizient lautet:
μJT = (∂T / ∂p)h
Das tiefgestellte h kennzeichnet eine Betrachtung bei konstanter spezifischer Enthalpie.
Ist der Koeffizient positiv, führt eine Druckreduzierung bei isenthalper Drosselung zu einer Temperaturabnahme.
Ist er negativ, kann sich das Gas während der Druckreduzierung erwärmen.
Wasserstoff besitzt bei üblichen Umgebungstemperaturen im relevanten Gaszustandsbereich einen negativen Joule-Thomson-Koeffizienten.
Eine näherungsweise isenthalpe Drosselung von Wasserstoff kann daher zu einer Temperaturerhöhung führen.
Dies ist eine wichtige Besonderheit gegenüber vielen anderen technischen Gasen.
3.2 Abkühlung beim Entleeren eines Druckspeichers
Beim Entleeren eines Druckspeichers handelt es sich um einen anderen thermodynamischen Vorgang.
Das ausströmende Gas transportiert Energie aus dem Behälter. Wenn während einer schnellen Entlastung nicht ausreichend Wärme aus der Umgebung nachströmt, kann sich die verbleibende Gasmasse abkühlen.
Diese Abkühlung ist auch dann möglich, wenn Wasserstoff an einer Drosselstelle einen negativen Joule-Thomson-Koeffizienten besitzt.
3.3 Temperatur im austretenden Gasstrahl
Zusätzlich müssen die Vorgänge im strömenden Gas berücksichtigt werden.
In einer Drossel, einer beschleunigten Strömung und einem frei expandierenden Gasstrahl können unterschiedliche Druck-, Temperatur- und Geschwindigkeitsverteilungen auftreten.
Insbesondere ist zwischen der statischen Temperatur eines schnell strömenden Gases und seiner Total- beziehungsweise Stagnationstemperatur zu unterscheiden.
Eine einzelne Temperaturangabe direkt hinter einer Entlastungsstelle kann deshalb nicht ohne Kenntnis des Messorts und der Strömungsverhältnisse interpretiert werden.
Entscheidend: Der Joule-Thomson-Effekt, die Abkühlung des Speicherinhalts und die lokale Temperatur eines beschleunigten Gasstrahls beschreiben unterschiedliche physikalische Aspekte. Sie dürfen nicht mit derselben vereinfachten Formel bewertet werden.

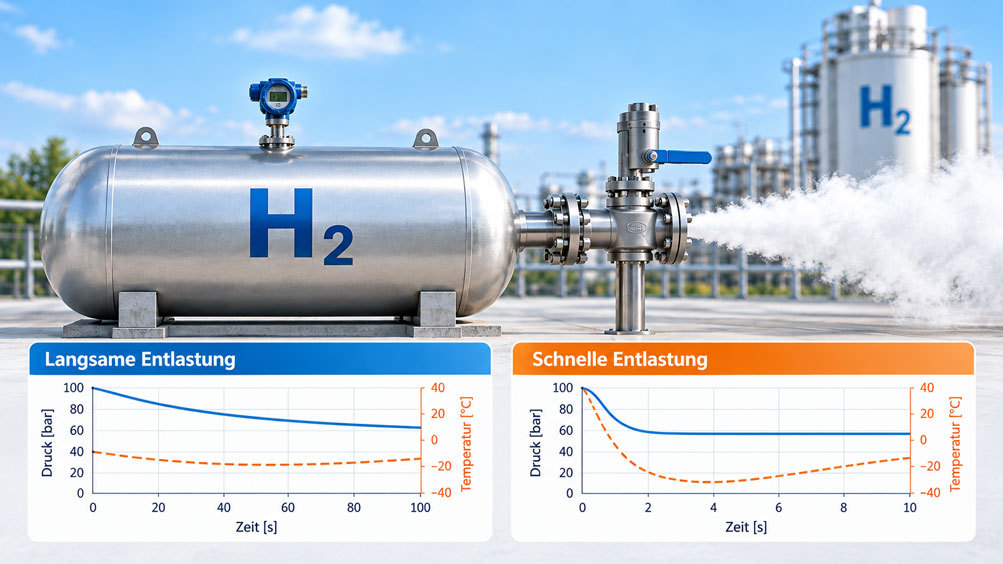

4. Langsame und schnelle Druckentlastung vergleichen
Die zeitliche Geschwindigkeit der Entlastung beeinflusst, wie viel Wärme zwischen Gas, Behälterwand und Umgebung ausgetauscht werden kann.
Eine langsame Entlastung nähert sich bei ausreichend gutem Wärmeübergang einem isothermen Verlauf an.
Eine schnelle Entlastung kann sich dagegen im betrachteten Zeitraum einer adiabatischen Entleerung annähern.
In realen Anlagen liegen die Vorgänge häufig zwischen diesen beiden idealisierten Grenzfällen.
| Merkmal | Langsame Entlastung | Schnelle Entlastung |
|---|---|---|
| Thermodynamische Näherung | Bei ausreichendem Wärmeaustausch näherungsweise isotherm | Bei geringem Wärmeeintrag während des Vorgangs näherungsweise adiabatische Behälterentleerung |
| Gastemperatur im Speicher | Kann nahe der Umgebungstemperatur bleiben | Kann deutlich abfallen |
| Wärmeaustausch | Wirkt während der Entlastung stärker auf den Verlauf | Ist während der kurzen Entlastungszeit häufig begrenzt |
| Druckverlauf | Vergleichsweise geringe zeitliche Änderungsrate | Hohe zeitliche Änderungsrate möglich |
| Temperaturunterschied zwischen Gas und Wand | Bei guter thermischer Kopplung häufig kleiner | Kann vorübergehend deutlich größer werden |
| Messdynamik | Geringere Anforderungen an die zeitliche Auflösung | Hohe Anforderungen an Sensor, Signalübertragung und Datenaufzeichnung möglich |
| Signalinterpretation | Thermische Zustände häufig näher am Gleichgewicht | Druck- und Temperaturtransienten müssen getrennt ausgewertet werden |
| Nachfolgender Temperaturausgleich | Unter günstigen Bedingungen geringer | Kann deutliche Druck- und Temperaturänderungen verursachen |
| Werkstoffbelastung | Druck- und Temperaturänderungen zeitlich verteilt | Zusätzliche dynamische und thermische Beanspruchung möglich |
Die Begriffe langsam und schnell sind somit keine festen Zeitangaben.
Eine Entlastung über mehrere Sekunden kann für ein kleines Gasvolumen thermisch anders zu bewerten sein als für einen großen Hochdruckspeicher.
Für die messtechnische Beurteilung sollte daher immer das Verhältnis zwischen Entlastungsdauer und thermischer Ausgleichszeit betrachtet werden.
5. Entlastungsgeschwindigkeit und Einflussgrößen verstehen
Der Druckverlauf während der Entlastung wird von mehreren Eigenschaften der Anlage bestimmt.
5.1 Behältervolumen und Gasinventar
Das Behältervolumen beeinflusst die vorhandene Gasmasse und die thermische Kopplung zwischen Gas und Behälterwand.
Bei gleichem Druck und gleicher Temperatur enthält ein größeres Volumen mehr Wasserstoff.
Für die tatsächliche Gasmasse ist bei hohen Drücken jedoch das Realgasverhalten zu berücksichtigen.
5.2 Strömungsbedingungen
Der Massenstrom hängt unter anderem von den Druckverhältnissen, dem Gaszustand und der Geometrie der dafür ausgelegten Entlastungseinrichtung ab.
Bei ausreichend großen Druckverhältnissen kann eine kritische beziehungsweise schallnahe Strömung auftreten.
In diesem Bereich verhält sich der Massenstrom anders als bei einer vollständig unterkritischen Strömung.
Eine einfache proportionale Beziehung zwischen Druckdifferenz und Massenstrom ist deshalb nicht allgemein zulässig.
5.3 Wärmeübertragung
Während der Entlastung kann Wärme von der Behälterwand auf das abkühlende Gas übertragen werden.
Die Wärmeübertragung hängt unter anderem von der Oberfläche, den Strömungsverhältnissen, der Behältergeometrie und den Temperaturunterschieden ab.
In vielen Anwendungen muss deshalb ein zeitabhängiges thermisches Modell verwendet werden.
5.4 Anfangstemperatur
Ein Speicher, dessen Wasserstoff bereits deutlich abgekühlt ist, besitzt andere Anfangsbedingungen als ein Speicher bei Raumtemperatur.
Auch vorausgegangene Verdichtungs- oder Betankungsprozesse können die Temperaturverteilung beeinflussen.
5.5 Druckregelung und Entlastungsverlauf
Die Druckänderung wird außerdem durch die Betriebsweise der vorgesehenen Regel- beziehungsweise Entlastungseinrichtung beeinflusst.
Die Auswahl und Einstellung dieser Einrichtung ist Bestandteil der sicherheitstechnischen Anlagenplanung und darf nicht allein aus einer gewünschten Messkurve abgeleitet werden.
6. Messstellen und Einbaubedingungen richtig festlegen
Für eine aussagekräftige Druckentlastungsprüfung müssen Druck und Temperatur an geeigneten Stellen der Anlage erfasst werden.
Eine einzelne Druckmessung am Speicher kann beispielsweise den zeitlichen Verlauf des Speicherdrucks beschreiben, liefert jedoch keine direkte Aussage über die Temperatur des austretenden Gasstrahls.
6.1 Druckmessung am Speicher
Der Speicherdruck sollte an einer dafür vorgesehenen und für Wasserstoff geeigneten Messstelle erfasst werden.
Eine möglichst direkte Druckanbindung kann die Gefahr reduzieren, dass lange und enge Messleitungen den dynamischen Verlauf verfälschen.
Die Konstruktion muss dabei die Anforderungen an Druckfestigkeit, Dichtheit, Werkstoffverträglichkeit und Sicherheit erfüllen.
6.2 Temperaturmessung im Speicher
Die tatsächliche Gastemperatur unterscheidet sich unter Umständen von der Temperatur der äußeren Behälteroberfläche.
Ein außen montierter Temperaturfühler misst zunächst die Temperatur der jeweiligen Oberfläche und nicht unmittelbar die Temperatur des Gasvolumens.
Eine direkte Temperaturmessung im Gas erfordert eine entsprechend ausgelegte Messstelle mit geeignetem Schutzrohr, druckfestem Anschluss und wasserstoffverträglichen Werkstoffen.
6.3 Temperaturmessung hinter einer Druckregelstelle
Für eine Bewertung des lokalen Drosselvorgangs kann zusätzlich eine Temperaturmessung stromabwärts relevant sein.
Hierbei sind die Strömungsgeschwindigkeit, die Position des Sensors und die Wärmeübertragung an der Messstelle zu berücksichtigen.
Eine lokale Temperaturmessung hinter einer Regelstelle ist nicht ohne Weiteres mit der mittleren Gastemperatur des Speichers gleichzusetzen.
6.4 Umgebung und Behälterwand
Zusätzliche Temperaturmessstellen an der Behälterwand und in der Umgebung können helfen, den Wärmeübergang zu bewerten.
Damit lässt sich beispielsweise erkennen, ob der Wasserstoff während der Entlastung deutlich kälter als die Behälterwand wird.
Die Auswahl der Messstellen muss auf einem dokumentierten Messkonzept beruhen.
7. Druck- und Temperaturmessbereiche dimensionieren
Für eine Hochdruck-Wasserstoffanwendung genügt es nicht, einen Drucksensor ausschließlich nach seinem Nennmessbereich auszuwählen.
Wichtig sind insbesondere:
- Maximal zulässiger Betriebsdruck der Messstelle.
- Normaler Betriebsdruckbereich.
- Mögliche Druckspitzen und Überdruckbedingungen.
- Erwartete Geschwindigkeit der Druckänderung.
- Erforderliche Messgenauigkeit.
- Zulässige Medien- und Umgebungstemperaturen.
- Wasserstoffverträglichkeit aller medienberührten Bauteile.
- Erforderliche elektrische und mechanische Anschlüsse.
- Verhalten des Signals bei Überbereich und Fehler.
- Gegebenenfalls erforderliche Zulassungen für explosionsgefährdete Bereiche.
7.1 Messbereich und Druckreferenz
Ein Absolutdrucktransmitter misst gegenüber dem absoluten Drucknullpunkt.
Ein Relativdrucktransmitter misst gegenüber dem Umgebungsdruck beziehungsweise einer konstruktiv festgelegten Referenz.
Bei der Geräteauswahl muss geprüft werden, welche Druckreferenz tatsächlich benötigt wird.
Insbesondere bei thermodynamischen Berechnungen ist eine eindeutige Umrechnung in Absolutdruck notwendig.
7.2 Temperaturbereich
Während einer schnellen Entlastung kann die Gastemperatur unter die Ausgangstemperatur sinken.
Der Temperaturbereich des Messgeräts muss daher nicht nur den normalen Betriebszustand, sondern auch die für das vollständige System zu erwartenden transienten Temperaturen abdecken.
Dabei sind die zulässige Medientemperatur, der kompensierte Temperaturbereich und die zulässige Umgebungstemperatur des Drucktransmitters nicht zwingend identisch.
7.3 Druckfestigkeit der gesamten Messstelle
Die Druckfestigkeit eines Sensors allein bestimmt nicht die Druckfestigkeit der vollständigen Messstelle.
Prozessanschluss, Adapter, Dichtungen, Messleitungen und weitere Komponenten besitzen jeweils eigene zulässige Betriebsbedingungen.
Die niedrigste relevante Grenze innerhalb der vollständigen, sicherheitstechnisch bewerteten Baugruppe muss berücksichtigt werden.
8. Praxisbeispiel: Temperaturänderung und Drucksignal berechnen
Ein Prüfstand besitzt einen starren Speicher für gasförmigen Wasserstoff. Im Rahmen einer vereinfachten thermodynamischen Betrachtung soll untersucht werden, wie sich bei derselben Druckreduzierung die Gastemperatur für einen näherungsweise isothermen und einen idealisiert adiabatischen Entleerungsvorgang unterscheidet.
Zusätzlich wird berechnet, welches Stromsignal ein linear skalierter Drucktransmitter ausgeben würde.
8.1 Ausgangsdaten und Annahmen
Für die Berechnung gelten folgende ausdrücklich frei gewählte Annahmen:
- Gas: Wasserstoff im einphasigen gasförmigen Zustand.
- Anfangsdruck: p1 = 100 bar absolut.
- Betrachteter Druck nach der Entlastung: p2 = 80 bar absolut.
- Anfangstemperatur: T1 = 20 °C = 293,15 K.
- Starres Behältervolumen.
- Für den schnellen Grenzfall: idealisiertes adiabatisches Behälterentleerungsmodell.
- Ideales Gas mit konstantem Isentropenexponenten κ = 1,4 als Rechenannahme.
- Für den langsamen Grenzfall: näherungsweise konstanter Gastemperaturverlauf.
- Linearer Absolutdruck-Messbereich 0 bis 100 bar mit 4 bis 20 mA Ausgang.
Die angenommene ideale Gasgleichung bildet das reale Verhalten von Wasserstoff bei erhöhten Drücken nur näherungsweise ab.
Die Zahlen dienen ausschließlich dem Vergleich zweier idealisierter Grenzfälle. Sie dürfen nicht als tatsächliche Temperaturprognose oder als Grundlage zur Dimensionierung einer Entlastungseinrichtung verwendet werden.
8.2 Langsame Entlastung – isotherme Näherung
Bei ausreichender Wärmeübertragung kann die Gastemperatur während einer langsamen Entlastung näherungsweise konstant bleiben.
Für den idealisierten isothermen Fall gilt:
T2 = T1
Daraus folgt:
T2 = 293,15 K
T2 = 20 °C
Die Temperaturänderung beträgt in dieser idealisierten Betrachtung:
ΔT = 0 K
Der Druck sinkt trotzdem, weil Wasserstoffmasse aus dem Speicher entfernt wird.
8.3 Schnelle Entlastung – idealisiertes adiabatisches Behältermodell
Für einen starren, ideal durchmischten Behälter mit idealem Gas, vernachlässigbarem Wärmeeintrag, ohne Zuströmung und mit ausströmendem Gas auf dem jeweiligen Behälterzustand ergibt sich aus der instationären Massen- und Energiebilanz:
T2 / T1 = (p2 / p1)(κ – 1) / κ
Die Formel wird hier für das idealisierte Behälterentleerungsmodell verwendet. Sie ist keine allgemeingültige Beschreibung einer beliebigen Hochdruck-Drosselung.
Mit dem angenommenen Isentropenexponenten κ = 1,4 ergibt sich:
(κ – 1) / κ = 0,4 / 1,4 = 0,2857
Das Druckverhältnis beträgt:
p2 / p1 = 80 / 100 = 0,8
Damit folgt:
T2 = 293,15 K · (0,8)0,2857
T2 ≈ 275,04 K
Umrechnung in Grad Celsius:
T2 = 275,04 K – 273,15 K
T2 ≈ 1,89 °C
Die Temperaturänderung beträgt damit:
ΔT = 275,04 K – 293,15 K
ΔT ≈ -18,11 K
In diesem idealisierten Grenzfall sinkt die Gastemperatur somit um ungefähr 18 K.
8.4 Drucktransmittersignal berechnen
Für einen linear skalierten Absolutdrucktransmitter mit dem Messbereich 0 bis 100 bar und einem Ausgangssignal von 4 bis 20 mA gilt:
I = 4 mA + 16 mA · (p – pmin) / (pmax – pmin)
Beim Anfangsdruck von 100 bar ergibt sich:
I1 = 4 mA + 16 mA · 100 / 100
I1 = 20,00 mA
Beim Druck von 80 bar ergibt sich:
I2 = 4 mA + 16 mA · 80 / 100
I2 = 16,80 mA
Das Signal sinkt somit um:
ΔI = -3,20 mA
Im ideal linearen und hinreichend temperaturkompensierten Messmodell ist das Ausgangssignal für denselben tatsächlichen Druck unabhängig davon, ob die Entlastung langsam oder schnell erfolgt.
In der realen Messung können dynamische und thermische Einflüsse jedoch zusätzliche Abweichungen verursachen.
| Größe | Langsame Entlastung | Schnelle Entlastung |
|---|---|---|
| Anfangsdruck | 100 bar abs. | 100 bar abs. |
| Betrachteter Enddruck | 80 bar abs. | 80 bar abs. |
| Anfangstemperatur | 293,15 K / 20 °C | 293,15 K / 20 °C |
| Thermodynamische Annahme | Isothermer Grenzfall | Adiabatisches, ideal durchmischtes Behältermodell |
| Berechnete Gastemperatur bei 80 bar | 293,15 K / 20 °C | 275,04 K / 1,89 °C |
| Temperaturänderung | 0 K | ca. -18,11 K |
| Stromsignal bei 100 bar | 20,00 mA | 20,00 mA |
| Stromsignal bei 80 bar | 16,80 mA | 16,80 mA |
| Wichtige Interpretation | Wärmeaustausch hält die Gastemperatur näherungsweise konstant | Energieabtransport kann die verbleibende Gasmasse abkühlen |
8.5 Temperaturausgleich nach der Entlastung
Nach dem Ende einer schnellen Entlastung kann sich das zunächst abgekühlte Gas durch Wärmeübertragung von der Behälterwand und der Umgebung wieder erwärmen.
Wenn der Behälter anschließend geschlossen ist und keine weitere Wasserstoffmasse ein- oder austritt, kann der Druck während dieser Erwärmung wieder ansteigen.
Für ein idealisiertes geschlossenes, starres Volumen mit konstanter Gasmasse gilt:
p3 / p2 = T3 / T2
Diese Beziehung zeigt, warum ein nachträglicher Druckanstieg nicht zwangsläufig auf eine undichte Absperrung oder zusätzliche Gaszufuhr hinweist.
Die tatsächliche Größe des Druckanstiegs hängt allerdings von der Temperaturentwicklung, dem realen Gasverhalten und den Randbedingungen ab.
8.6 Grenzen des Rechenbeispiels
Bei Hochdruck-Wasserstoff sind die ideale Gasgleichung und konstante Wärmekapazitäten nur Näherungen.
Für eine technische Auslegung müssen unter anderem die reale Zustandsgleichung, die tatsächliche Gasmasse, das Behältermaterial, die Wärmeübertragung und die Strömungseigenschaften berücksichtigt werden.
Auch eine lokale Temperatur an einer Drosselstelle kann aus der vereinfachten Behälterformel nicht abgeleitet werden.
Das Rechenbeispiel zeigt deshalb die Richtung und mögliche Bedeutung thermischer Effekte, ersetzt aber keine validierte Hochdruck-Wasserstoffsimulation.
9. Drucksignal während und nach der Entlastung interpretieren
Ein Drucktransmitter misst den lokalen Druck an seiner Prozessanschlussstelle.
Während einer schnellen Entlastung kann sich der Druck an verschiedenen Stellen einer Anlage unterschiedlich entwickeln.
Zwischen Speicher, Leitung, Armatur und nachgeschaltetem System können zeitabhängige Druckdifferenzen bestehen.
9.1 Tatsächlicher Prozessdruck
Der gemessene Druckabfall kann unmittelbar auf die abnehmende Gasmasse im Speicher zurückzuführen sein.
Gleichzeitig verändert sich möglicherweise die Temperatur. Eine vollständige Beschreibung des Zustands erfordert deshalb beide Messgrößen.
9.2 Thermischer Einfluss auf den Drucksensor
Eine schnelle Temperaturänderung kann den Sensor thermisch belasten.
Je nach Konstruktion und Kompensation können dabei vorübergehende Nullpunkt- oder Empfindlichkeitsabweichungen auftreten.
Solche Einflüsse sind von einer tatsächlichen Änderung des Prozessdrucks zu unterscheiden.
9.3 Druckanstieg nach dem Schließen
Wenn die Entlastung beendet ist, die Gasmasse konstant bleibt und sich das zunächst abgekühlte Gas wieder erwärmt, kann der Druck ansteigen.
Dieser Vorgang wird bei der Fehlerdiagnose häufig übersehen.
Ein Druckanstieg nach einer Entlastung darf deshalb nicht ohne Temperaturbetrachtung als unzulässige zusätzliche Gaszufuhr bewertet werden.
9.4 Auffällige Druckspitzen
Kurze Druckspitzen können aus realen Strömungsvorgängen oder aus dynamischen Eigenschaften der Messanordnung entstehen.
Bei der Bewertung sind unter anderem Sensorbandbreite, Leitungsresonanzen, elektrische Filterung und zeitliche Abtastung zu berücksichtigen.
Ein schneller Drucktransmitter allein garantiert keine unverfälschte Erfassung des gesamten Prozesses.
10. Temperatursignal, Sensorträgheit und Temperaturgradienten
Eine Temperaturmessung bildet nicht zwangsläufig die tatsächliche Gastemperatur ohne zeitliche Verzögerung ab.
Die gemessene Temperatur hängt vom thermischen Kontakt zwischen Gas und Sensor, der Masse des Sensorelements, dem Einbau und dem Wärmeübergang ab.
10.1 Dynamische Verzögerung
Ein Temperaturfühler besitzt eine endliche Ansprechzeit.
Ändert sich die Gastemperatur innerhalb kurzer Zeit stark, kann das Sensorsignal dieser Änderung verzögert folgen.
Bei einer schnellen Entlastung kann deshalb das Drucksignal bereits deutlich abgesunken sein, während der Temperaturfühler erst einen Teil der tatsächlichen Temperaturänderung anzeigt.
10.2 Einfluss des Schutzrohrs
Ein Schutzrohr trennt das Messelement mechanisch und chemisch vom Prozessmedium.
Es kann für eine sichere Installation erforderlich sein, vergrößert jedoch häufig die thermische Masse und damit die Ansprechzeit.
Für dynamische Messaufgaben muss daher die vollständige Kombination aus Temperaturfühler, Schutzrohr und Einbausituation beurteilt werden.
10.3 Unterschied zwischen Gas- und Wandtemperatur
Die Temperatur der Behälterwand kann sich während einer schnellen Entlastung langsamer ändern als die Gastemperatur.
Ein äußerer Anlegefühler misst deshalb einen anderen thermischen Zustand als ein im Gas angeordneter Sensor.
Beide Werte können für die Bewertung wichtig sein, dürfen aber nicht miteinander verwechselt werden.
10.4 Räumliche Temperaturverteilung
Während einer Entlastung kann die Temperatur im Speicher räumlich unterschiedlich verteilt sein.
Je nach Behältergeometrie, Strömung und Wärmeübergang können Temperaturgradienten entstehen.
Eine einzelne Temperaturmessstelle kann daher möglicherweise nicht die mittlere Gastemperatur des gesamten Speichers repräsentieren.
11. Realgasverhalten und Grenzen vereinfachter Berechnungen
Bei erhöhten Wasserstoffdrücken können deutliche Abweichungen vom idealen Gasverhalten auftreten.
Für eine genauere Beschreibung wird häufig der Realgasfaktor Z verwendet:
p · V = Z · m · Rs · T
Der Realgasfaktor hängt von Druck und Temperatur ab.
Für die Auslegung einer Hochdruck-Wasserstoffanlage ist daher ein geeignetes Stoffdatenmodell beziehungsweise eine validierte Zustandsgleichung erforderlich.
11.1 Dichte und verbleibende Gasmasse
Die Dichte lässt sich mit dem Realgasfaktor näherungsweise wie folgt beschreiben:
ρ = p / (Z · Rs · T)
Damit wird deutlich, dass dieselbe Druckanzeige bei unterschiedlichen Temperaturen nicht automatisch dieselbe Gasmasse im Speicher bedeutet.
Zusätzlich verändert sich der Realgasfaktor mit dem Zustand.
11.2 Variable Wärmekapazitäten
Der in einfachen Berechnungen verwendete Isentropenexponent κ kann nicht für sämtliche Druck- und Temperaturzustände als unveränderlich vorausgesetzt werden.
Bei einer realen thermodynamischen Berechnung müssen die entsprechenden Stoffeigenschaften berücksichtigt werden.
11.3 Strömung und Wärmeübertragung
Während einer schnellen Entlastung können instationäre Strömungen, Temperaturgradienten und zeitabhängige Wärmeübergänge auftreten.
Ein vollständig durchmischtes Behältermodell ist dann möglicherweise nicht ausreichend.
Für anspruchsvolle Anwendungen können umfangreichere thermodynamische Modelle oder numerische Simulationen erforderlich sein.
11.4 Anwendung des Joule-Thomson-Koeffizienten
Der Joule-Thomson-Koeffizient ist vom jeweiligen Zustand des Gases abhängig.
Ein einzelner Koeffizient darf deshalb nicht ungeprüft auf eine beliebig große Druckänderung übertragen werden.
Insbesondere bei hohen Drücken muss der reale Zustandsverlauf betrachtet werden.
12. Geeignete Temperaturmessverfahren auswählen
Für die Temperaturüberwachung von Wasserstoffanlagen kommen abhängig von der Anwendung Widerstandsthermometer, Thermoelemente und weitere geeignete Temperaturmesssysteme infrage.
Die Wahl hängt vor allem vom erforderlichen Temperaturbereich, der Dynamik und der Konstruktion der Messstelle ab.
12.1 Widerstandsthermometer
Pt100- und Pt1000-Widerstandsthermometer eignen sich für zahlreiche industrielle Temperaturmessaufgaben.
Sie können beispielsweise eingesetzt werden, um die Temperatur eines Speichers, einer Leitung oder einer geeigneten Prozessmessstelle zu überwachen.
Entscheidend sind die zulässigen Temperaturen, die Messunsicherheit sowie die mechanische und thermische Ausführung.
12.2 Thermoelemente
Thermoelemente können bei dynamischen Messungen interessant sein, wenn die vollständige Ausführung eine geeignete Ansprechzeit besitzt.
Die tatsächliche Ansprechgeschwindigkeit hängt jedoch wesentlich von der Bauform, dem Durchmesser, der Einbausituation und dem thermischen Kontakt ab.
Ein Thermoelement ist nicht allein aufgrund seines Messprinzips automatisch schneller als jedes Widerstandsthermometer.
12.3 Temperaturmessung mit Schutzrohr
Bei einer druckbeaufschlagten Wasserstoffleitung kann ein Schutzrohr erforderlich sein, um das Messelement vom Prozess zu trennen.
Die Eignung des Schutzrohrs muss für den tatsächlichen Druck, die Temperatur, die Wasserstoffverträglichkeit und die mechanischen Belastungen geprüft werden.
Die angegebene Sensortemperaturgrenze ist dabei nicht mit einer Druckfreigabe der gesamten Temperaturmessstelle gleichzusetzen.
12.4 Dynamische Auswahlkriterien
Für eine schnelle Temperaturmessung sollten insbesondere folgende Eigenschaften bekannt sein:
- Messbereich und zulässige Grenztemperaturen.
- Ansprechzeit der vollständigen Messanordnung.
- Thermischer Kontakt zum Medium.
- Wand- und Wärmeleitungsfehler.
- Messunsicherheit über den relevanten Temperaturbereich.
- Werkstoffe, Druckanschlüsse und Dichtkonzept.
- Gegebenenfalls erforderliche Ex-Zulassung.
Die Auswahl sollte immer anhand der konkreten Messstelle erfolgen.
13. Wasserstoffverträglichkeit, Permeation und Versprödung
Wasserstoff kann die Eigenschaften bestimmter Werkstoffe beeinflussen. Dieser Aspekt ist bei Hochdruckanwendungen besonders wichtig.
Die Wasserstoffverträglichkeit einer Komponente hängt unter anderem von Werkstoff, Gefüge, Festigkeit, Temperatur, Druck und mechanischer Beanspruchung ab.
13.1 Wasserstoffversprödung
Unter bestimmten Bedingungen kann Wasserstoff die Beständigkeit metallischer Werkstoffe gegen Rissbildung und Bruch herabsetzen.
Besonders relevant sind dabei mechanische Spannungen, Werkstoffzustand und die wiederholte Beanspruchung durch Druckzyklen.
Die Auswahl einer geeigneten Legierung allein ersetzt deshalb keine Bewertung der vollständigen Konstruktion.
13.2 Wasserstoffpermeation
Wasserstoff kann unter geeigneten Bedingungen durch bestimmte Werkstoffe diffundieren.
Bei Drucksensoren mit mediengetrennter Konstruktion kann dies beispielsweise für Membranen, Füllmedien und Langzeitstabilität von Bedeutung sein.
Wasserstoffoptimierte Drucksensoren können deshalb spezielle Membran- und Barrierekonzepte verwenden.
13.3 Druckwechsel und Werkstoffermüdung
Wiederholte Druckbeaufschlagung und Entlastung können zu zyklischen mechanischen Beanspruchungen führen.
Bei der Auslegung müssen Druckwechselzahl, Druckamplitude, Temperaturwechsel und die mögliche Beeinflussung der Werkstoffeigenschaften durch Wasserstoff berücksichtigt werden.
Eine hohe statische Druckfestigkeit allein ist kein ausreichender Nachweis für die Eignung unter zyklischer Belastung.
13.4 Dichtungswerkstoffe
Auch nichtmetallische Dichtungen müssen für Wasserstoff, Druck und Temperatur geeignet sein.
Je nach Werkstoff und Beanspruchung können Permeation, Quellung, mechanische Schädigung oder schnelle Gasentspannung relevant sein.
Besonders bei großen Druckänderungen müssen die Eigenschaften der Dichtung und die Freigabe für den vorgesehenen Einsatzfall beachtet werden.
14. Druckanschlüsse, Messleitungen und Dichtungen
Die hydraulische beziehungsweise pneumatische Anbindung eines Drucksensors beeinflusst nicht nur die Dichtheit, sondern auch seine dynamischen Messeigenschaften.
14.1 Geeignete Prozessanschlüsse
Für Hochdruck-Wasserstoff müssen Prozessanschluss, Dichtprinzip und Werkstoff aufeinander abgestimmt sein.
Ein Gewinde allein beschreibt noch keine vollständige druckdichte Verbindung.
Die vorgesehene Dichtfläche, das Dichtelement und die mechanische Verbindung müssen zur konkreten Anschlussgeometrie passen.
14.2 Lange Messleitungen
Lange oder sehr enge Messleitungen können Drucksignale dynamisch beeinflussen.
Je nach Gasvolumen, Leitungslänge und Strömungsverhältnissen sind Verzögerungen, Dämpfung oder Resonanzeffekte möglich.
Die tatsächliche Übertragungsfunktion der Messanordnung sollte deshalb bei schnellen Drucktransienten berücksichtigt werden.
14.3 Totvolumina
Zusätzliche Innenvolumina in Adaptern, Ventilen oder Messkammern können die dynamischen Eigenschaften beeinflussen.
Bei gasförmigem Wasserstoff spielt hierbei die Kompressibilität des Mediums eine wichtige Rolle.
14.4 Wasserstoffgeeignete Prüfanschlüsse
Für Kontrollmessungen oder Wartungsaufgaben stehen spezielle Prüf- und Serviceanschlüsse zur Verfügung.
Bei der Auswahl müssen die für gasförmigen Wasserstoff geltenden Herstellerangaben und reduzierten Druckgrenzen berücksichtigt werden.
Die Freigabe eines Anschlusses für andere Gase oder hydraulische Medien darf nicht automatisch auf eine Hochdruck-Wasserstoffanwendung übertragen werden.
Das An- und Abkuppeln sowie die Benutzung von Mess- und Entlastungsanschlüssen dürfen ausschließlich entsprechend dem freigegebenen Anlagen- und Sicherheitsverfahren erfolgen.
15. Sensorbandbreite, Abtastrate und Signalfilterung
Bei schnellen Druckänderungen ist nicht nur die statische Genauigkeit eines Drucktransmitters entscheidend.
Auch seine zeitliche Übertragungsfunktion bestimmt, welche Druckverläufe tatsächlich erfasst werden können.
15.1 Dynamische Eigenschaften des Drucksensors
Ein Sensor mit hoher Bandbreite kann schnelle Druckänderungen grundsätzlich besser verfolgen als ein stark gedämpftes Messsystem.
Die nutzbare Dynamik hängt jedoch von der konkreten Ausführung, dem Ausgangssignal und der vollständigen Messkette ab.
Die Bandbreite des Sensorelements darf nicht automatisch mit der Bandbreite des angeschlossenen Messsystems gleichgesetzt werden.
15.2 Abtastrate der Datenerfassung
Die Abtastrate muss zur höchsten relevanten Signalfrequenz passen.
Nach dem Nyquist-Prinzip muss die Abtastfrequenz für ein ideal bandbegrenztes Signal größer als das Doppelte der höchsten enthaltenen Frequenz sein, um eine eindeutige Rekonstruktion grundsätzlich zu ermöglichen.
Für eine praxistaugliche Transientenerfassung sind darüber hinaus die benötigte zeitliche Auflösung, die Filtereigenschaften und ein ausreichender Abstand zur theoretischen Mindestabtastrate zu berücksichtigen.
15.3 Analoge Stromausgänge
Ein Drucktransmitter mit 4-bis-20-mA-Ausgang kann für die kontinuierliche Drucküberwachung geeignet sein.
Für sehr schnelle Druckereignisse muss jedoch geprüft werden, wie schnell die Ausgangselektronik reagiert und wie das Signal durch die Steuerung erfasst wird.
Ein für langsam veränderliche Prozesswerte ausgelegter SPS-Eingang kann hochdynamische Ereignisse unter Umständen nicht ausreichend zeitlich auflösen.
15.4 Signalfilter und Mittelwertbildung
Filter und gleitende Mittelwerte können ein Messsignal beruhigen.
Gleichzeitig können sie kurze Druckspitzen reduzieren oder zeitlich verschieben.
Für die Bewertung einer schnellen H₂-Entlastung müssen daher die eingestellten Filter und ihre Auswirkungen bekannt sein.
15.5 Druckschwingungen
Bei instationären Strömungen können lokale Druckschwankungen auftreten.
Diese dürfen nicht ungeprüft als Temperaturänderung, Leckage oder fehlerhafte Regelung interpretiert werden.
Gegebenenfalls ist eine separate dynamische Untersuchung der Druckmessstrecke erforderlich.
16. Druck- und Temperaturdaten zeitlich korrekt auswerten
Die gemeinsame Auswertung von Druck und Temperatur erfordert eine geeignete zeitliche Synchronisierung.
Wenn Druck- und Temperatursignale mit unterschiedlichen Abtastraten oder Zeitverzögerungen erfasst werden, können scheinbare physikalische Zusammenhänge entstehen, die tatsächlich auf die Messtechnik zurückzuführen sind.
16.1 Einheitliche Zeitbasis
Alle für die Auswertung relevanten Messkanäle sollten einer nachvollziehbaren Zeitbasis zugeordnet werden.
Bei mehreren Datenerfassungssystemen muss deren zeitliche Synchronisierung berücksichtigt werden.
16.2 Zeitverzug des Temperaturfühlers
Die Ansprechzeit eines Temperaturfühlers kann wesentlich länger sein als die Reaktionszeit des Drucksensors.
Dadurch kann der Temperaturverlauf gegenüber dem Druckverlauf deutlich verzögert erscheinen.
Diese Verzögerung muss bei der Interpretation berücksichtigt werden.
16.3 Druckänderungsrate
Eine wichtige Kenngröße für die Dynamik ist die zeitliche Druckänderungsrate:
dp / dt
Sie beschreibt, wie stark sich der Druck innerhalb eines bestimmten Zeitintervalls verändert.
Für diskrete Messwerte kann näherungsweise gerechnet werden:
dp / dt ≈ (pi+1 – pi) / (ti+1 – ti)
Bei verrauschten Signalen muss die Ableitung mit einer geeigneten, dokumentierten Methode bestimmt werden.
16.4 Temperaturänderungsrate
Analog kann die zeitliche Temperaturänderungsrate betrachtet werden:
dT / dt
Die gemeinsame Analyse von dp/dt und dT/dt ermöglicht es, unterschiedliche Phasen des Entlastungs- und Temperaturausgleichsvorgangs zu erkennen.
16.5 Plausibilitätsprüfung
Für die Auswertung sind insbesondere folgende Fragen sinnvoll:
- Beginnt der Temperaturabfall zeitlich plausibel zum Druckabfall?
- Ist die gemessene Temperaturänderung mit der Ansprechzeit des Fühlers vereinbar?
- Entsteht nach dem Ende der Entlastung ein Temperaturausgleich?
- Verändert sich der Druck im Anschluss an die Erwärmung?
- Gibt es Hinweise auf Messbereichsüberschreitungen oder Signalfilterung?
- Werden dieselben Ereignisse an verschiedenen Messstellen zeitlich konsistent erfasst?
Eine belastbare Interpretation sollte den vollständigen zeitlichen Verlauf und nicht nur einzelne Minimal- oder Maximalwerte berücksichtigen.
17. Messunsicherheit und thermische Messabweichungen
Bei dynamischen Hochdruckmessungen können mehrere Unsicherheitsbeiträge gleichzeitig auftreten.
Neben der statischen Sensorabweichung sind insbesondere die Temperaturabhängigkeit, die dynamische Signalübertragung und die tatsächlichen Betriebsbedingungen zu berücksichtigen.
17.1 Statische Messabweichung
Die statische Genauigkeit eines Drucktransmitters wird häufig als Prozentwert des Endwertes angegeben.
Diese Angabe beschreibt jedoch nicht zwangsläufig sämtliche Fehler über den gesamten Temperaturbereich.
17.2 Temperaturkompensation
Drucktransmitter können für einen festgelegten Temperaturbereich kompensiert sein.
Verlässt die tatsächliche Sensortemperatur diesen Bereich, können zusätzliche Messabweichungen entstehen.
Auch innerhalb des kompensierten Temperaturbereichs ist die spezifizierte Gesamtmessabweichung zu beachten.
17.3 Schnelle thermische Veränderungen
Bei raschen Temperaturänderungen können innerhalb des Sensors zeitweise Temperaturunterschiede entstehen.
Eine statische Temperaturkompensation muss solche transienten Effekte nicht vollständig erfassen.
Für besonders anspruchsvolle Anwendungen ist deshalb zu prüfen, ob der Hersteller Angaben zum Verhalten bei thermischen Transienten bereitstellt.
17.4 Einfluss der Messleitungen
Die dynamische Übertragung durch eine Messleitung kann die zeitliche Genauigkeit der Druckmessung beeinflussen.
Eine Kalibrierung des Sensors unter statischen Bedingungen beschreibt diese zusätzliche dynamische Eigenschaft nicht vollständig.
17.5 Unsicherheit der Temperaturmessung
Die Temperaturmessung kann durch Sensorabweichung, Einbaubedingungen, Wärmeeinleitung, Strömung und Ansprechzeit beeinflusst werden.
Die Unsicherheit der tatsächlichen Gastemperatur darf daher nicht allein mit der Genauigkeitsklasse des verwendeten Pt100 oder Thermoelements gleichgesetzt werden.
17.6 Dokumentation
Für eine aussagekräftige Messauswertung sollten die verwendeten Sensoren, Kalibrierdaten, Messbereiche, Zeitbasis, Filtereinstellungen und Betriebsbedingungen dokumentiert werden.
Nur so lassen sich wiederholte Druckentlastungsprüfungen sinnvoll miteinander vergleichen.
18. Dichtheit, Druckänderung und Temperaturausgleich unterscheiden
Bei Hochdruck-Wasserstoff ist die Dichtheit der gesamten Anlage von besonderer Bedeutung.
Ein Druckabfall ist jedoch nicht automatisch ein eindeutiger Nachweis für einen Wasserstoffverlust.
Bei einem geschlossenen Speicher kann eine Abkühlung ebenfalls zu einem Druckabfall führen.
Umgekehrt kann eine Erwärmung einen vorhandenen Wasserstoffverlust teilweise überlagern.
18.1 Druckänderung ohne Massenänderung
In einem idealisierten geschlossenen, starren Behälter mit konstanter Gasmasse gilt für ein ideales Gas:
p / T = konstant
Sinkt die Gastemperatur, kann der Druck sinken, obwohl keine Masse den Speicher verlassen hat.
18.2 Druckänderung bei Wasserstoffverlust
Bei einer tatsächlichen Leckage verändert sich die vorhandene Gasmasse.
Eine Druckänderung kann dann sowohl durch den Massenverlust als auch durch gleichzeitige Temperaturänderungen beeinflusst sein.
Deshalb muss die Temperatur bei der Bewertung geeigneter Druckhalte- oder Dichtheitsprüfungen berücksichtigt werden.
18.3 Wasserstoffpermeation
Bei bestimmten Materialien kann Wasserstoffpermeation auftreten.
Dieser Effekt ist von einer Leckage an einer mechanischen Dichtstelle zu unterscheiden.
Für eine geeignete Bewertung sind die Werkstoffe, die Prüfbedingungen und die Anforderungen an die zulässige Leckrate entscheidend.
18.4 Sicherer Dichtheitsnachweis
Der Nachweis einer ausreichenden Dichtheit muss mit einem für die Anlage vorgesehenen und freigegebenen Verfahren erfolgen.
Ein rechnerisch erklärbarer Druckabfall ersetzt keinen sicherheitstechnisch erforderlichen Dichtheitsnachweis.
Ebenso darf ein stabiler Druck allein nicht als vollständiger Nachweis der Wasserstoffdichtheit betrachtet werden.
19. Explosionsschutz und sicherheitstechnische Grenzen
Wasserstoff ist hochentzündlich und kann mit Luft explosionsfähige Gemische bilden.
Bei der Entlastung eines Hochdruck-Wasserstoffsystems sind deshalb neben der eigentlichen Druckreduzierung insbesondere die sichere Gasführung, geeignete Materialien, der Explosionsschutz und die Überwachung des Anlagenzustands zu berücksichtigen.
19.1 Entlastung nur über vorgesehene Einrichtungen
Eine Hochdruck-Wasserstoffanlage muss über ein dafür ausgelegtes Entlastungs- und Sicherheitskonzept verfügen.
Die Druckreduzierung darf nicht improvisiert über ungeeignete Messanschlüsse, Schlauchverbindungen oder nicht freigegebene Armaturen erfolgen.
Die sichere Ableitung des Wasserstoffs muss Bestandteil der Anlagenplanung sein.
19.2 Entlastungsleitungen
Entlastungsleitungen müssen für die zu erwartenden Druck-, Temperatur- und Strömungsbedingungen ausgelegt sein.
Außerdem müssen mögliche Gefährdungen durch austretenden Wasserstoff und die Bildung entzündlicher Gasgemische berücksichtigt werden.
Die sichere Ableitstelle, der Schutz gegen unbeabsichtigten Lufteintritt und die Vermeidung unzulässiger Ansammlungen sind wichtige Bestandteile eines geeigneten Konzepts.
19.3 Explosionsschutz der Messtechnik
Wenn eine Messstelle in einem explosionsgefährdeten Bereich liegt, muss die konkrete elektrische Geräteausführung die erforderlichen Explosionsschutzanforderungen erfüllen.
Eine allgemein angebotene ATEX-Variante bedeutet nicht, dass jede Ausführung eines Sensors für jede Zone geeignet ist.
Die konkrete Kennzeichnung, die elektrischen Anschlussbedingungen und die Installationsanforderungen sind zu prüfen.
19.4 Funktionale Sicherheit
Ein Drucktransmitter kann Prozessinformationen für eine übergeordnete Überwachung oder Schutzfunktion liefern.
Ob er Bestandteil einer sicherheitsgerichteten Funktion sein darf, muss jedoch für die vollständige Sicherheitskette bewertet werden.
Die Auswahl eines wasserstoffgeeigneten Sensors allein ersetzt keine funktionale Sicherheitsbewertung.
19.5 Wichtige Regelwerke
Bei der Projektierung können je nach Einsatzfall unter anderem folgende Regelwerke relevant sein:
- ISO/TS 15916 für grundlegende Sicherheitsbetrachtungen von Wasserstoffsystemen.
- ISO 19880-1 für gasförmige Wasserstoff-Betankungsanlagen im entsprechenden Anwendungsbereich.
- ISO 11114-4 für definierte Werkstoffprüfungen an Stählen für nahtlose Gasflaschen im beschriebenen Geltungsbereich.
- Die Druckgeräterichtlinie 2014/68/EU für entsprechend erfasste Druckgeräte und Baugruppen.
- Die jeweils anwendbaren Explosionsschutzvorschriften und Anforderungen an elektrische Betriebsmittel.
Die tatsächliche Anwendbarkeit ist projektspezifisch zu prüfen. Einzelne Normen besitzen klar begrenzte Geltungsbereiche und können nicht pauschal als vollständige Freigabe einer Wasserstoffanlage verwendet werden.
20. Systematischer Prüf- und Inbetriebnahmeablauf
Die Inbetriebnahme einer Wasserstoff-Druckmessstrecke sollte nach einem dokumentierten Prüfplan erfolgen.
Die folgenden Schritte beziehen sich auf die messtechnische Vorbereitung und Bewertung. Eine Freigabe zur tatsächlichen Hochdruck-Wasserstoffentlastung muss separat nach dem geprüften Sicherheitsverfahren der Anlage erfolgen.
- Messaufgabe definieren: Zu erfassende Druck- und Temperaturverläufe sowie erforderliche zeitliche Auflösung festlegen.
- Messstellen prüfen: Positionen für Speicher-, Leitungs- und gegebenenfalls Wandtemperaturmessung eindeutig festlegen.
- Prozessbedingungen dokumentieren: Maximaldruck, normale Betriebstemperatur, mögliche Temperaturtransienten und Druckwechsel berücksichtigen.
- Wasserstoffverträglichkeit überprüfen: Medienberührte Werkstoffe, Sensormembranen, Dichtungen und Anschlüsse anhand der Herstellerfreigaben bewerten.
- Druckfestigkeit kontrollieren: Sensoren, Adapter, Leitungen und Verbindungselemente entsprechend den vorgesehenen Betriebsbedingungen prüfen.
- Elektrische Ausführung kontrollieren: Versorgung, Schutzmaßnahmen, Erdung und gegebenenfalls Ex-Anforderungen prüfen.
- Sensoren identifizieren: Modell, Seriennummer, Messbereich, Ausgangssignal und Kalibrierstatus dokumentieren.
- Druckreferenz prüfen: Absolut-, Relativ- oder sealed-gauge-Ausführung eindeutig zuordnen.
- Temperaturmessung überprüfen: Sensortyp, Einbausituation, Schutzrohr und zu erwartende Ansprechzeit beurteilen.
- Signalübertragung testen: Analoge und digitale Eingänge sowie die korrekte Skalierung des Messsystems überprüfen.
- Zeitbasis kontrollieren: Synchronisierung der Druck- und Temperaturkanäle sicherstellen.
- Filtereinstellungen dokumentieren: Sensor- und Datenerfassungsfilter auf ihre Eignung für die Messaufgabe prüfen.
- Dichtheit nachweisen: Das für die Anlage vorgeschriebene und freigegebene Prüfverfahren anwenden.
- Freigabestatus kontrollieren: Prüfen, ob die sicherheitstechnischen Voraussetzungen für den vorgesehenen Betriebsablauf vollständig erfüllt sind.
- Messdaten erfassen: Den freigegebenen Betriebs- oder Entlastungsvorgang mit vollständiger zeitlicher Aufzeichnung begleiten.
- Messverläufe plausibilisieren: Druck- und Temperaturänderungen sowie mögliche dynamische Auffälligkeiten gemeinsam bewerten.
- Temperaturausgleich berücksichtigen: Den nachfolgenden thermischen Zustand nicht mit dem unmittelbaren Zustand am Ende der Druckreduzierung gleichsetzen.
- Prüfbericht erstellen: Messdaten, Randbedingungen, Sensorinformationen, Auffälligkeiten und Bewertung nachvollziehbar dokumentieren.
Bei Unstimmigkeiten darf die messtechnische Interpretation nicht als Ersatz für erforderliche sicherheitstechnische Prüfungen oder Freigaben verwendet werden.
21. Typische Fehlerbilder und gezielte Fehlerdiagnose
Während einer Druckentlastung können unterschiedliche Signalverläufe auftreten. Nicht jede auffällige Kurve weist unmittelbar auf einen defekten Sensor hin.
Entscheidend ist die Trennung zwischen tatsächlichen thermodynamischen Vorgängen, dynamischen Eigenschaften der Messkette und möglichen technischen Fehlern.
| Beobachtung | Mögliche Ursache | Geeignete Diagnose |
|---|---|---|
| Druck sinkt, Temperatur im Speicher sinkt ebenfalls | Abkühlung der verbleibenden Gasmasse während der Entlastung | Zeitlichen Zusammenhang prüfen und mit geeignetem thermodynamischem Modell vergleichen |
| Druck steigt nach Ende der Entlastung wieder an | Erwärmung des zuvor abgekühlten Gases bei eingeschlossenem Gasinventar | Temperaturverlauf und Zustand der Absperrungen berücksichtigen |
| Temperatursignal reagiert deutlich später als das Drucksignal | Thermische Trägheit des Temperaturfühlers oder Schutzrohrs | Ansprechzeit und Einbausituation des Temperaturmesssystems überprüfen |
| Temperaturmessstellen zeigen unterschiedliche Werte | Räumliche Temperaturgradienten oder unterschiedliche Wärmeübertragung | Positionen, Messprinzipien und thermischen Kontakt der Messstellen vergleichen |
| Drucksignal zeigt kurze Spitzen | Reale Drucktransienten, Leitungsresonanzen oder elektrische Einflüsse | Messstrecke, Bandbreite, Abtastrate und Filterung untersuchen |
| Druckanzeige und SPS-Wert stimmen nicht überein | Skalierungsfehler, Ausgangsfilter oder Signalerfassungsproblem | Ausgangssignal und Eingangsskalierung getrennt prüfen |
| Drucksensor zeigt bei Temperaturwechsel einen Offset | Thermischer Nullpunkteinfluss oder transiente Kompensationsabweichung | Temperaturbedingungen und Herstellerspezifikation prüfen |
| Druck fällt bei einer Dichtheitsprüfung langsam ab | Mögliche Leckage, Temperaturänderung oder anderer Gasverlustmechanismus | Temperaturkompensation und vorgesehenes Dichtheitsprüfverfahren berücksichtigen |
| Messwertverlauf wird durch lange Messleitung verzögert | Kompressibilität des Gases und dynamisches Verhalten des Anschlussvolumens | Messleitungsgeometrie und dynamische Übertragungsfunktion bewerten |
| Sensor zeigt nach vielen Druckzyklen veränderte Werte | Langzeitdrift, mechanische Beanspruchung oder mögliche wasserstoffbezogene Einflüsse | Referenzprüfung, Kalibrierhistorie und Zustand der Messstelle kontrollieren |
Die aufgeführten Ursachen sind Diagnosemöglichkeiten und keine eindeutigen Fehlernachweise.
Bei sicherheitsrelevanten Auffälligkeiten ist das für die Anlage vorgesehene Schutz- und Prüfverfahren maßgeblich.
22. Passende ICS-Produkte für Hochdruck-Wasserstoff
Für die Messung von Druck und Temperatur in Wasserstoffanlagen bietet ICS Schneider Messtechnik verschiedene geeignete Produktfamilien an.
Die Auswahl richtet sich nach Druckbereich, Temperatur, gewünschter Messdynamik, Wasserstoffverträglichkeit und Einbaubedingungen.
Gerade bei schnellen Druckentlastungen muss zwischen der statischen Genauigkeit eines Messgeräts und seiner dynamischen Übertragungsfähigkeit unterschieden werden.
22.1 Druck UNIK 5000H – Analoger Drucksensor für Wasserstoff
Der Druck UNIK 5000H ist ein speziell für Wasserstoffanwendungen optimierter Drucksensor.
Er basiert auf der UNIK-5000-Technologie und verwendet wasserstoffkompatible medienberührte Werkstoffe.
Zu den dokumentierten Eigenschaften gehören:
- Messbereiche ab 700 mbar bis 700 bar, abhängig von der Druckreferenz und Ausführung.
- Genauigkeit bis ±0,04 % FS nach der BSL-Methode.
- Frequenzgang bis 3,5 kHz.
- Analoge Ausgangssignale wie mV, Strom und Spannung.
- Verschiedene Druck- und elektrische Anschlussoptionen.
- Ausführungen mit geeigneten Explosionsschutzzulassungen.
- Dokumentierter Temperaturbereich von -55 bis +125 °C in geeigneten Ausführungen.
Aufgrund des hohen möglichen Frequenzgangs ist der UNIK 5000H besonders interessant, wenn schnelle Druckänderungen erfasst werden sollen.
Bei der Auswahl muss jedoch geprüft werden, ob die konkret konfigurierte Ausgangs- und Elektronikvariante die benötigte dynamische Übertragung ermöglicht.
Ebenso müssen Druckreferenz, Temperaturbereich und die tatsächlichen Anschlussbedingungen zur Messstelle passen.
Der UNIK 5000H kommt beispielsweise für Wasserstoffspeicher, Prüfstände, Brennstoffzellensysteme und geeignete Anwendungen der H₂-Infrastruktur infrage.
Weitere Informationen: Druck UNIK 5000H bei ICS Schneider Messtechnik
22.2 Druck RPS/DPS8000H – Hochpräzise Wasserstoff-Druckmessung
Der Druck RPS/DPS8000H ist eine hochpräzise Drucksensorfamilie für Wasserstoffanwendungen.
Sie kombiniert die TERPS-Resonanzsensortechnologie mit einer wasserstoffgeeigneten Barrierekonstruktion.
Zu den dokumentierten Eigenschaften gehören:
- Genauigkeit bis ±0,01 % FS über den jeweiligen kompensierten Temperaturbereich.
- Hohe Langzeitstabilität mit einer angegebenen Größenordnung von ±100 ppm FS pro Jahr.
- Mediengetrennte Konstruktion.
- Wasserstoffgeeignete Ausführung.
- Verschiedene digitale beziehungsweise frequenzbasierte Ausgangsoptionen.
- Konfigurationsabhängige Temperaturbereiche bis -55 bis +125 °C.
Der Sensor ist insbesondere für Anwendungen interessant, bei denen hohe Genauigkeit und Langzeitstabilität gefordert sind.
Dies kann beispielsweise für die genaue Überwachung von Speicherdrücken oder für anspruchsvolle Prüfstandsmessungen relevant sein.
Die hohe statische Genauigkeit ist jedoch kein automatischer Nachweis für die Eignung zur Erfassung beliebig schneller Druckspitzen.
Für eine hochdynamische Druckmessung müssen daher die Eigenschaften des gewählten Ausgangs, die Aktualisierungsrate und die vollständige Signalübertragung geprüft werden.
Weitere Informationen: Druck RPS/DPS8000H bei ICS Schneider Messtechnik
22.3 HT-H2 Serie – Wasserstoffgeeigneter Hochdrucksensor
Die HT-H2 Serie umfasst Drucksensoren für Wasserstoffanwendungen wie Speicherung, Betankung, Produktion und Brennstoffzellentechnik.
Die bei ICS dokumentierte Serie bietet unter anderem folgende Eigenschaften:
- Druckmessbereiche je nach Ausführung bis 0 bis 1000 bar.
- 2-Leiter-Stromausgang 4 bis 20 mA.
- Verschiedene 3-Leiter-Spannungsausgänge.
- Genauigkeitsangabe bis beziehungsweise kleiner gleich 0,2 % je nach Spezifikation.
- Verschiedene mechanische Prozessanschlüsse.
- Optionale, konfigurationsabhängige Zulassungen.
Der Sensor ist damit eine mögliche Lösung für kontinuierliche Drucküberwachungen in Hochdruck-Wasserstoffsystemen.
Bei Anwendungen mit schnell wechselndem Druck muss zusätzlich geprüft werden, welche dynamischen Eigenschaften die konkrete Ausführung besitzt.
Die angegebenen Druckbereiche und Zulassungsoptionen dürfen nicht ungeprüft auf jede mögliche Sensorvariante übertragen werden.
Weitere Informationen: HT-H2 Serie bei ICS Schneider Messtechnik
22.4 WIKA TR10-B – Widerstandsthermometer für geeignete H₂-Temperaturmessstellen
Das WIKA TR10-B ist ein industrielles Widerstandsthermometer zum Einbau in ein Schutzrohr.
Es eignet sich grundsätzlich für viele industrielle Temperaturmessaufgaben und ist auch im H₂-Temperatursensorenbereich von ICS aufgeführt.
Zu den dokumentierten Eigenschaften gehören:
- Sensorbereiche von -196 bis +600 °C.
- Pt100- oder Pt1000-Messwiderstände.
- Einbau in verschiedene Schutzrohrbauformen.
- Auswechselbare, gefederte Messeinsätze.
- Unterschiedliche Anschlussköpfe und Ausführungsvarianten.
- Verfügbarkeit explosionsgeschützter Ausführungen.
Für die Temperaturüberwachung eines Wasserstoffspeichers kann das TR10-B in Verbindung mit einem geeigneten Schutzrohr eine mögliche Lösung darstellen.
Die Druck- und Wasserstoffverträglichkeit ergibt sich dabei nicht allein aus dem TR10-B-Sensortyp.
Schutzrohr, Prozessanschluss, Dichtung, Werkstoff und dynamische Ansprechzeit müssen gemeinsam für die konkrete Messstelle ausgelegt werden.
Besonders bei schnellen Temperaturänderungen sollte die Verzögerung durch die vollständige Schutzrohrkonstruktion berücksichtigt werden.
Weitere Informationen: WIKA TR10-B bei ICS Schneider Messtechnik
22.5 MINIMESS Xtreme Pressure – Prüfanschlüsse für Hochdruckanwendungen
Die MINIMESS Xtreme Pressure Produktfamilie umfasst Hochdruck-Prüf- und Serviceanschlüsse für geeignete Mess- und Wartungsaufgaben.
Die Produktunterlagen beschreiben unter anderem Betriebsdruckbereiche bis 1000 bar für entsprechende Anwendungen.
Für gasförmigen Wasserstoff ist der Einsatz jedoch nur unter den gesondert angegebenen Bedingungen und mit reduziertem zulässigem Druckbereich vorgesehen.
Das bedeutet, dass die allgemeine Hochdruckangabe nicht automatisch als Wasserstofffreigabe bis zum gleichen Druck verstanden werden darf.
Für Wasserstoffanwendungen müssen die jeweiligen Anschlussvarianten, medienberührten Werkstoffe, Dichtungen und der zulässige Druckbereich anhand der spezifischen Herstellerunterlagen geprüft werden.
MINIMESS-Prüfanschlüsse können Bestandteil einer geeigneten Mess- und Prüfstrecke sein. Sie ersetzen jedoch keine speziell ausgelegte und sicherheitstechnisch freigegebene Entlastungseinrichtung.
Weitere Informationen: MINIMESS Xtreme Pressure bei ICS Schneider Messtechnik
22.6 Auswahl einer vollständigen H₂-Messkette
Die Eignung einer Messlösung hängt vom Zusammenspiel sämtlicher Komponenten ab.
Für eine technische Anfrage sollten insbesondere folgende Informationen zur Verfügung stehen:
- Gaszustand und Wasserstoffreinheit.
- Normaler Betriebsdruck und maximal möglicher Druck.
- Erwartete Temperaturbereiche und transiente Temperaturänderungen.
- Geplanter zeitlicher Verlauf beziehungsweise erforderliche Dynamik der Druckmessung.
- Art der Druckreferenz.
- Erforderliche statische Genauigkeit und Messunsicherheit.
- Benötigte elektrische Ausgangssignale.
- Mechanische Einbaubedingungen und Anschlussgeometrie.
- Werkstoff- und Dichtungsanforderungen.
- Gegebenenfalls erforderliche Ex- und weitere Zulassungen.
- Erforderliche Datenaufzeichnung und zeitliche Synchronisierung.
- Anforderungen an Prüfung, Kalibrierung und Dokumentation.
Auf dieser Grundlage kann eine geeignete Kombination aus Drucksensor, Temperaturmessstelle und Datenerfassung ausgewählt werden.
Zur Produktkategorie H₂ Wasserstoff-Anwendungen bei ICS Schneider Messtechnik
23. Fazit: Druck und Temperatur gemeinsam bewerten
Die Druckentlastung von Hochdruck-Wasserstoff ist ein thermodynamisch und messtechnisch anspruchsvoller Vorgang.
Besonders wichtig ist die Unterscheidung zwischen einer langsamen Entlastung mit stärkerem Wärmeausgleich und einer schnellen Entlastung, bei der sich das verbleibende Gas deutlich abkühlen kann.
Der Joule-Thomson-Effekt darf dabei nicht mit der Temperaturänderung des Speicherinhalts verwechselt werden.
Wasserstoff kann sich bei einer näherungsweise isenthalpen Drosselung unter üblichen Umgebungstemperaturen erwärmen, während das verbleibende Gas im Speicher gleichzeitig abkühlt.
Diese unterschiedlichen Vorgänge zeigen, warum Druck- und Temperaturmessungen an verschiedenen Stellen einer Anlage nicht automatisch dieselbe physikalische Situation beschreiben.
Auch der zeitliche Verlauf muss berücksichtigt werden. Ein Drucktransmitter kann schnelle Druckänderungen erfassen, während ein Temperaturfühler aufgrund seiner thermischen Trägheit verzögert reagiert.
Bei hohen Druckänderungsraten können außerdem Messleitungen, Signalfilter, Abtastraten und dynamische Sensoreigenschaften die Darstellung beeinflussen.
Eine zuverlässige Bewertung setzt deshalb voraus, dass Druck und Temperatur möglichst zeitlich synchron erfasst und die Eigenschaften der vollständigen Messkette berücksichtigt werden.
Hinzu kommen die besonderen Anforderungen von Wasserstoff an Werkstoffe, Dichtungen, Messmembranen und Hochdruckanschlüsse.
Eine hohe statische Messgenauigkeit oder eine große Druckfestigkeit allein genügt nicht, um die Eignung eines Sensors für eine dynamische Hochdruck-Wasserstoffanwendung zu bestätigen.
Die eingesetzten Messgeräte müssen für den jeweiligen Druck, die Temperaturen, die Wasserstoffexposition und die benötigte Dynamik geeignet sein.
Für die messtechnische Analyse empfiehlt sich daher ein zusammenhängender Ansatz, bei dem Prozesszustand, Druckverlauf, Gastemperatur, Behältertemperatur, Sensorverhalten und Datenaufzeichnung gemeinsam betrachtet werden.
Die entscheidende Erkenntnis lautet: Der Druckverlauf zeigt, wie sich der Druck verändert. Erst die zusätzliche Temperaturmessung und ein geeignetes thermodynamisches Modell ermöglichen eine fundierte Bewertung des tatsächlichen Gaszustands während und nach der H₂-Druckentlastung.
24. Häufig gestellte Fragen zur H₂-Druckentlastung
24.1 Kühlt Wasserstoff bei einer schnellen Druckentlastung ab?
Bei der schnellen Entleerung eines Druckspeichers kann sich das im Speicher verbleibende Wasserstoffgas abkühlen. Der Grund ist, dass das ausströmende Gas Energie aus dem Behälter transportiert und während eines schnellen Vorgangs häufig nur begrenzt Wärme aus der Umgebung nachströmt. Die tatsächliche Temperaturänderung hängt von den Betriebsbedingungen, dem Behälter und dem Gaszustand ab.
24.2 Warum kann Wasserstoff bei einer Drosselung wärmer werden?
Wasserstoff besitzt bei üblichen Umgebungstemperaturen einen negativen Joule-Thomson-Koeffizienten. Bei einer näherungsweise isenthalpen Drosselung kann daher eine Temperaturerhöhung auftreten. Dieser Effekt bezieht sich auf den Drosselprozess und ist von der Abkühlung der im Speicher verbleibenden Gasmasse zu unterscheiden.
24.3 Was ist der Unterschied zwischen langsamer und schneller H₂-Entlastung?
Bei einer langsamen Entlastung kann während der Druckreduzierung mehr Wärme zwischen Wasserstoff, Behälterwand und Umgebung ausgetauscht werden. Bei einer schnellen Entlastung ist dieser Wärmeaustausch im Verhältnis zur Dauer des Vorgangs häufig geringer. Deshalb können sich schnellere und stärkere Temperaturtransienten ergeben. Die Begriffe langsam und schnell müssen jedoch immer im Verhältnis zum konkreten System bewertet werden.
24.4 Warum sinkt die Temperatur im Hochdruck-Wasserstoffspeicher?
Beim Entleeren verlässt Wasserstoff den Speicher und transportiert Energie mit sich. Wenn der Wärmeeintrag aus der Umgebung nicht ausreicht, um diesen Effekt auszugleichen, sinkt die Temperatur der verbleibenden Gasmasse. Die Größe der Abkühlung hängt unter anderem von Druckverlauf, Wärmeübertragung und Realgasverhalten ab.
24.5 Warum steigt der Druck nach dem Ende der Entlastung wieder an?
Nach einer schnellen Entlastung kann das zunächst abgekühlte Wasserstoffgas durch die Behälterwand und die Umgebung wieder erwärmt werden. Wenn der Speicher geschlossen ist und die Gasmasse konstant bleibt, kann dabei auch der Druck ansteigen. Ein solcher Temperaturausgleich muss bei der Interpretation des Druckverlaufs berücksichtigt werden.
24.6 Kann man aus dem Druck allein die Wasserstofftemperatur bestimmen?
Nicht allgemein. Der Druck hängt unter anderem von Gasmasse, Temperatur, Volumen und Realgasverhalten ab. Während einer Entlastung verändert sich die Gasmasse. Ohne zusätzliche Informationen lässt sich die Temperatur daher nicht eindeutig allein aus dem gemessenen Druck berechnen.
24.7 Welche Formel beschreibt die Temperaturänderung bei einer schnellen Entlastung?
Für ein stark vereinfachtes, ideal durchmischtes und adiabatisches Behälterentleerungsmodell mit idealem Gas kann die Beziehung T₂/T₁ = (p₂/p₁)(κ-1)/κ verwendet werden. Die Formel beschreibt ausdrücklich nicht jeden beliebigen Drossel- oder Entlastungsvorgang. Für reale Hochdruck-Wasserstoffanlagen sind weitergehende Modelle erforderlich.
24.8 Warum muss mit Absolutdruck gerechnet werden?
Thermodynamische Gasgleichungen verwenden den absoluten Druck. Relativdruckwerte beziehen sich dagegen auf den Umgebungsdruck. Werden Druckverhältnisse fälschlich mit Relativdruck berechnet, können insbesondere bei niedrigeren Drücken erhebliche Fehler entstehen. Für Berechnungen müssen die Druckreferenzen deshalb eindeutig bekannt sein.
24.9 Welcher Drucksensor eignet sich für schnelle H₂-Druckänderungen?
Geeignet ist ein wasserstoffkompatibler Drucksensor mit passendem Druck- und Temperaturbereich sowie ausreichender dynamischer Übertragungsfähigkeit. Der bei ICS erhältliche Druck UNIK 5000H bietet beispielsweise einen angegebenen Frequenzgang bis 3,5 kHz. Für die konkrete Anwendung müssen jedoch die Eigenschaften der gewählten Ausführung und der gesamten Messkette geprüft werden.
24.10 Ist ein Drucktransmitter mit 4-bis-20-mA-Ausgang für schnelle Entlastungen geeignet?
Ein 4-bis-20-mA-Ausgang kann grundsätzlich auch zeitlich veränderliche Drucksignale übertragen. Entscheidend ist jedoch, wie schnell Sensor, Ausgangselektronik und angeschlossenes Erfassungssystem reagieren. Eine hohe statische Genauigkeit sagt allein noch nichts über die vollständige dynamische Messfähigkeit aus.
24.11 Warum zeigt mein Temperaturfühler eine geringere Abkühlung als erwartet?
Eine mögliche Ursache ist die thermische Trägheit der Messanordnung. Schutzrohre, größere Sensormassen oder ungünstiger Wärmeübergang können dazu führen, dass schnelle Gastemperaturänderungen nur verzögert oder mit geringerer Amplitude angezeigt werden. Auch räumliche Temperaturunterschiede und eine nicht repräsentative Messposition können eine Rolle spielen.
24.12 Kann ein außen montierter Temperaturfühler die Gastemperatur messen?
Ein außen montierter Fühler misst unmittelbar die Temperatur der Oberfläche, an der er befestigt ist. Diese kann während einer schnellen Entlastung deutlich von der tatsächlichen Gastemperatur abweichen. Für eine direkte Gasmesstemperatur ist eine entsprechend ausgelegte und für Wasserstoff geeignete Prozessmessstelle erforderlich.
24.13 Welche Werkstoffe eignen sich für Hochdruck-Wasserstoff?
Die Werkstoffauswahl hängt von Druck, Temperatur, Wasserstoffexposition und mechanischer Beanspruchung ab. Geeignete austenitische Edelstähle und spezielle Legierungen können je nach Anwendung infrage kommen. Die tatsächliche Eignung muss jedoch für die konkrete Werkstoffausführung und vollständige Konstruktion nachgewiesen werden. Eine pauschale Freigabe anhand einer Werkstoffbezeichnung ist nicht ausreichend.
24.14 Kann Wasserstoff einen Drucksensor beschädigen?
Wasserstoff kann unter bestimmten Bedingungen durch Werkstoffe diffundieren und die mechanischen Eigenschaften geeigneter beziehungsweise ungeeigneter Bauteile unterschiedlich beeinflussen. Bei Drucksensoren können unter anderem Membran, Dichtungen und mediengetrennte Konstruktion relevant sein. Deshalb sollten für entsprechende Anwendungen speziell wasserstoffgeeignete Sensoren verwendet werden.
24.15 Warum ist die Dichtheit bei H₂-Messanschlüssen besonders wichtig?
Wasserstoff besitzt eine hohe Diffusionsfähigkeit und kann an ungeeigneten Verbindungen austreten. Bei Hochdruckanwendungen sind daher geeignete Werkstoffe, Anschlussgeometrien, Dichtungen und geprüfte Montageverfahren erforderlich. Ein fest angezogenes Gewinde ist noch kein ausreichender Nachweis für eine dauerhaft wasserstoffdichte Verbindung.
24.16 Darf man MINIMESS-Anschlüsse für Hochdruck-Wasserstoff verwenden?
Bestimmte MINIMESS-Produktvarianten sind gemäß Herstellerunterlagen für gasförmigen Wasserstoff vorgesehen. Dabei gelten jedoch besondere Einsatzbedingungen und teilweise reduzierte zulässige Druckbereiche. Die allgemeine Druckfreigabe für hydraulische Anwendungen darf nicht automatisch auf Wasserstoff übertragen werden. Maßgeblich sind die spezifischen Herstellerfreigaben für die konkrete Ausführung.
24.17 Wie kann man eine Leckage von einem temperaturbedingten Druckabfall unterscheiden?
Eine geeignete Bewertung berücksichtigt Druck, Temperatur, Behältervolumen und gegebenenfalls das Realgasverhalten. Eine Druckänderung kann auch ohne Massenverlust durch eine Temperaturänderung entstehen. Für den tatsächlichen Dichtheitsnachweis ist dennoch ein freigegebenes Prüfverfahren erforderlich. Die rechnerische Temperaturkorrektur ersetzt keinen vorgeschriebenen Lecktest.
24.18 Welche Messdaten sollte man bei einer H₂-Druckentlastung aufzeichnen?
Für eine aussagekräftige Analyse sollten mindestens der zeitliche Druckverlauf, geeignete Gastemperaturmesswerte und die relevanten Betriebszustände dokumentiert werden. Je nach Anwendung können weitere Temperaturen, Gerätestatusmeldungen und zusätzliche Prozessdaten erforderlich sein. Wichtig sind eine geeignete Abtastrate, gemeinsame Zeitbasis, dokumentierte Filtereinstellungen und die eindeutige Zuordnung der Messstellen. Nur so lässt sich die Druckentlastung thermodynamisch und messtechnisch nachvollziehbar bewerten.
