Temperaturmessumformer sind ein zentrales Bindeglied zwischen Temperatursensor und Steuerung. Sie wandeln das Signal eines Pt100, Pt1000, Thermoelements oder anderen Temperaturfühlers in ein standardisiertes Ausgangssignal um, häufig 4–20 mA oder ein digitales Signal. Wenn in einer Anlage falsche Temperaturwerte angezeigt werden, liegt die Ursache jedoch nicht automatisch im Messumformer selbst. Sensor, Anschlussleitung, Vergleichsstelle, Messbereich, Skalierung und SPS-Auswertung können genauso beteiligt sein.
Besonders in Prozessindustrie, Ofenbau, HVAC, Labor, Maschinenbau und Instandhaltung entstehen Temperaturfehler häufig durch eine unvollständig geprüfte Messkette. Ein Pt100 kann korrekt sein, aber falsch in 2-Leiter-Technik angeschlossen sein. Ein Thermoelement kann funktionieren, aber die kalte Vergleichsstelle ist falsch kompensiert. Ein Messumformer kann ein korrektes 4–20-mA-Signal liefern, während die SPS mit einem alten Messbereich rechnet.
Dieser Beitrag erklärt, wie Temperaturmessumformer sinnvoll geprüft und kalibriert werden, warum Pt100-Simulation, Thermoelement-Simulation und Ausgangssignal zusammen betrachtet werden sollten und welche Rolle 2-/3-/4-Leiteranschluss, kalte Vergleichsstelle, Sensorbrucherkennung, Messbereich, 4–20-mA-Ausgang und Dokumentation spielen.
Inhaltsverzeichnis
- Grundlagen: Was macht ein Temperaturmessumformer?
- Die komplette Messkette betrachten: Sensor, Leitung, Messumformer und SPS
- Pt100 und RTD prüfen: 2-, 3- und 4-Leiteranschluss richtig bewerten
- Thermoelemente prüfen: Typ K, J, N und die kalte Vergleichsstelle
- 4–20-mA-Ausgang und Skalierung prüfen
- Sensorbruch, Kurzschluss und Fehlerverhalten testen
- Kalibrierung, Justierung und Funktionsprüfung unterscheiden
- Typische Einflussfaktoren: Leitung, Umgebung, Einbau und Störungen
- Dokumentation und Prüfprotokoll
- Praxisbeispiel: Temperaturanzeige 12 °C zu hoch
- Welche Messgeräte / Produkte eignen sich?
- Fazit: Temperaturmessumformer immer als Messkette prüfen
- FAQ: Häufige Fragen zur Kalibrierung von Temperaturmessumformern
Grundlagen: Was macht ein Temperaturmessumformer?
Ein Temperaturmessumformer verarbeitet das Signal eines Temperatursensors und stellt es der Anlage als standardisiertes Signal zur Verfügung. Bei einem Pt100 oder Pt1000 wird ein Widerstandswert ausgewertet. Bei einem Thermoelement wird eine sehr kleine Thermospannung im Millivoltbereich erfasst. Der Messumformer wandelt diese Eingangsinformation in einen Temperaturwert und anschließend in ein Ausgangssignal um.
In industriellen Anlagen ist das Ausgangssignal häufig 4–20 mA. Dabei entspricht 4 mA zum Beispiel 0 °C und 20 mA 200 °C. Auch andere Bereiche sind möglich, etwa -50…+150 °C, 0…600 °C oder kundenspezifische Messspannen. Zusätzlich können HART, digitale Schnittstellen, Schaltausgänge oder Diagnosemeldungen genutzt werden.
Der Messumformer ist damit ein Übersetzer zwischen Sensorwelt und Steuerungswelt. Wenn eine Temperatur falsch angezeigt wird, muss geprüft werden, ob der Fehler auf der Sensoreingangsseite, im Messumformer, im Ausgangssignal oder in der Auswertung liegt. Eine reine Kontrolle der Anzeige reicht dafür nicht aus.
| Teil der Messkette | Typische Aufgabe | Möglicher Fehler |
|---|---|---|
| Temperatursensor | Erfasst die Temperatur im Prozess | Drift, falscher Sensortyp, mechanischer Schaden, schlechter Einbau |
| Anschlussleitung | Überträgt Widerstands- oder Thermospannungssignal | Leitungswiderstand, falsche Ausgleichsleitung, Kontaktfehler, Störeinfluss |
| Temperaturmessumformer | Wandelt Sensorsignal in Ausgangssignal | Falscher Eingangstyp, falscher Messbereich, defekte Vergleichsstelle, falsche Linearisierung |
| 4–20-mA-Ausgang | Überträgt den Temperaturwert an SPS oder Anzeige | Falsche Skalierung, Bürde, Schleifenversorgung, Signalfehler |
| SPS / Anzeige / Leitsystem | Zeigt, verarbeitet oder dokumentiert den Messwert | Falscher Messbereich, falsche Einheit, alte Parametrierung, Rundungs- oder Linearisierungsfehler |
Die komplette Messkette betrachten: Sensor, Leitung, Messumformer und SPS
Bei der Kalibrierung eines Temperaturmessumformers ist entscheidend, welche Ebene geprüft werden soll. Wird nur der Messumformer geprüft, simuliert man am Eingang definierte Pt100-, RTD- oder Thermoelementsignale und vergleicht das Ausgangssignal. Wird die komplette Messstelle geprüft, muss auch der reale Sensor mit Einbau, Leitung und Prozessbedingungen betrachtet werden.
Eine typische Fehlersuche beginnt mit der Frage, ob die angezeigte Temperatur überhaupt plausibel ist. Weicht sie von einer Referenz ab, sollte nicht sofort der Messumformer ausgetauscht werden. Zunächst muss geklärt werden, ob der richtige Sensortyp parametriert ist, ob die Leitung korrekt angeschlossen ist, ob der Messbereich stimmt und ob die SPS das 4–20-mA-Signal richtig umrechnet.
Besonders bei älteren Anlagen sind Messumformer und Steuerung häufig nicht sauber dokumentiert. Der Messumformer wurde vielleicht von 0…100 °C auf 0…150 °C umparametriert, während die SPS weiterhin mit dem alten Bereich arbeitet. Oder ein Thermoelement Typ K wurde durch Typ J ersetzt, ohne die Parametrierung anzupassen. Solche Fehler erzeugen scheinbar „falsche Sensorwerte“, obwohl die eigentliche Ursache in der Messkette liegt.
Deshalb ist eine sinnvolle Prüfung in mehreren Stufen aufgebaut: Eingangssignal simulieren, Ausgangssignal messen, SPS-Anzeige vergleichen und bei Bedarf den realen Sensor separat mit einer Referenz prüfen. So lässt sich die Fehlerquelle deutlich schneller eingrenzen.
Pt100 und RTD prüfen: 2-, 3- und 4-Leiteranschluss richtig bewerten
Pt100-Sensoren gehören zu den am häufigsten eingesetzten Temperatursensoren in Industrie und Gebäudetechnik. Sie verändern ihren Widerstand mit der Temperatur. Ein Temperaturmessumformer misst diesen Widerstand und berechnet daraus die Temperatur. Dabei ist der Anschluss entscheidend: 2-Leiter-, 3-Leiter- und 4-Leitertechnik verhalten sich unterschiedlich gegenüber Leitungswiderständen.
Bei 2-Leiteranschluss addiert sich der Widerstand der Anschlussleitung direkt zum Sensorwiderstand. Dadurch kann die gemessene Temperatur zu hoch erscheinen, besonders bei langen Leitungen oder kleinen Messbereichen. Bei 3-Leitertechnik wird der Leitungseinfluss weitgehend kompensiert, wenn die Leitungen gleiche Widerstände haben. 4-Leitertechnik ist am genauesten, weil der Messumformer den Sensorwiderstand praktisch getrennt von den Leitungswiderständen erfassen kann.
Bei der Prüfung wird ein Pt100-Simulator oder Multifunktionskalibrator an den Eingang des Messumformers angeschlossen. Der Kalibrator gibt definierte Widerstandswerte beziehungsweise Temperaturpunkte vor. Anschließend wird geprüft, ob der Messumformer am Ausgang den erwarteten Wert liefert. Wichtig ist, dass der Kalibrator in derselben Anschlussart verwendet wird, die auch im Messumformer eingestellt ist.
| Anschlussart | Eigenschaft | Typischer Fehler |
|---|---|---|
| 2-Leiter | Einfacher Anschluss, Leitungseinfluss wird mitgemessen | Temperatur wird durch Leitungswiderstand zu hoch angezeigt. |
| 3-Leiter | Gute Kompensation bei gleichen Leitungswiderständen | Ungleiche Leitungen oder falsche Verdrahtung führen zu Messabweichungen. |
| 4-Leiter | Sehr genaue Widerstandsmessung mit geringem Leitungseinfluss | Falsche Klemmenbelegung oder Parametrierung kann den Vorteil zunichtemachen. |
| Pt100 / Pt1000 verwechselt | Unterschiedliche Nennwiderstände bei 0 °C | Messwert ist deutlich falsch, obwohl Sensor und Leitung intakt sind. |
Thermoelemente prüfen: Typ K, J, N und die kalte Vergleichsstelle
Thermoelemente arbeiten anders als Pt100-Sensoren. Sie erzeugen eine kleine Spannung, die von der Temperaturdifferenz zwischen Messstelle und Vergleichsstelle abhängt. Deshalb ist bei Thermoelementen nicht nur der Sensortyp wichtig, sondern auch die kalte Vergleichsstelle, die Ausgleichsleitung und die korrekte Polarität.
Ein Thermoelement Typ K, J, T oder N besitzt jeweils eine eigene Kennlinie. Wird im Messumformer der falsche Typ eingestellt, entstehen deutliche Messfehler. Auch die Verwendung falscher Ausgleichsleitungen kann die Messung verfälschen. Bei Thermoelementen darf nicht einfach irgendein Kupferkabel als Verlängerung verwendet werden, wenn die Anschlussstelle nicht korrekt berücksichtigt wird.
Die kalte Vergleichsstelle ist einer der häufigsten Fehlerpunkte. Da das Thermoelement nur eine Temperaturdifferenz erzeugt, muss die Temperatur an der Anschlussstelle bekannt oder kompensiert sein. Viele Messumformer besitzen eine interne Vergleichsstellenkompensation. Wenn diese falsch arbeitet, ungünstig eingebaut ist oder durch Umgebungstemperaturgradienten beeinflusst wird, kann der angezeigte Temperaturwert abweichen.
Bei der Prüfung wird ein Thermoelement-Kalibrator verwendet, der definierte Thermoelementsignale simuliert. Wichtig ist, ob der Kalibrator mit interner Vergleichsstellenkompensation arbeitet, ob die Anschlussstelle stabil ist und ob der richtige Thermoelementtyp eingestellt wurde. Zusätzlich sollte die Polarität geprüft werden, da eine vertauschte Thermoelementleitung zu stark falschen oder gegenläufigen Anzeigen führen kann.
| Prüfpunkt | Warum wichtig? | Typischer Fehler |
|---|---|---|
| Thermoelementtyp | Jeder Typ besitzt eine andere Kennlinie | Typ K eingestellt, aber Typ J angeschlossen. |
| Polarität | Thermospannung hat eine Richtung | Vertauschte Leitungen führen zu falscher oder fallender Anzeige. |
| Ausgleichsleitung | Leitungsmaterial muss zum Thermoelementtyp passen | Falsche Leitung erzeugt zusätzliche Messstellen und Messfehler. |
| Kalte Vergleichsstelle | Thermoelement misst Temperaturdifferenz, nicht absolute Temperatur allein | Fehlerhafte Kompensation verschiebt den gesamten Messwert. |
| mV-Signal | Sehr kleine Spannungen sind störanfällig | EMV, schlechte Klemmen oder Übergangswiderstände beeinflussen die Messung. |
4–20-mA-Ausgang und Skalierung prüfen
Der Ausgang eines Temperaturmessumformers ist häufig als 4–20-mA-Signal ausgeführt. Dieses Signal muss eindeutig zum eingestellten Temperaturbereich passen. Wenn der Messumformer beispielsweise auf -50…+150 °C parametriert ist, muss auch die SPS diesen Bereich verwenden. Rechnet die SPS dagegen mit 0…200 °C, wird ein elektrisch korrektes Signal als falsche Temperatur angezeigt.
Bei der Prüfung sollte das Eingangssignal simuliert und gleichzeitig das Ausgangssignal gemessen werden. Ein Beispiel: Der Kalibrator simuliert 100 °C am Pt100-Eingang. Der Messumformer ist auf 0…200 °C = 4…20 mA eingestellt. Dann muss der Ausgang 12 mA liefern. Zeigt die SPS bei 12 mA nicht 100 °C, liegt der Fehler wahrscheinlich in der Skalierung der SPS oder Anzeige.
Für solche Prüfungen eignet sich ein Stromschleifenkalibrator wie der UPS4E Stromschleifen-Kalibrator. Damit lassen sich 4–20-mA-Signale messen, simulieren und Stromschleifen prüfen. Besonders bei Inbetriebnahme, Gerätetausch, Störungssuche und Wartung hilft das, Fehler zwischen Messumformer, Anzeige und SPS schnell einzugrenzen.
Wichtig ist außerdem die Schleifenversorgung. Manche Messumformer sind 2-Leiter-Geräte und benötigen eine externe Versorgung im Stromkreis. Andere Geräte besitzen aktive Ausgänge oder separate Versorgung. Wird die Schleife falsch gespeist oder ist die Bürde zu hoch, kann das Ausgangssignal begrenzt, instabil oder nicht plausibel sein.
Sensorbruch, Kurzschluss und Fehlerverhalten testen
Moderne Temperaturmessumformer können Sensorfehler erkennen und ein definiertes Fehlerverhalten ausgeben. Bei Pt100 kann ein Leitungsbruch oder Kurzschluss erkannt werden. Bei Thermoelementen kann ein offener Sensor zu einem Fehlerzustand führen. Je nach Parametrierung fährt das Ausgangssignal dann nach oben, nach unten oder auf einen definierten Fehlerwert.
Diese Funktion sollte bei sicherheits- oder qualitätsrelevanten Messstellen nicht nur im Datenblatt stehen, sondern praktisch geprüft werden. Dazu kann am Eingang ein Sensorbruch simuliert werden, zum Beispiel durch Öffnen der Leitung. Anschließend wird kontrolliert, ob der Messumformer und die SPS die gewünschte Reaktion zeigen.
Ein häufiger Fehler ist, dass der Messumformer zwar korrekt ein Fehlerstromsignal ausgibt, die SPS diesen Zustand aber nicht als Störung interpretiert. Dann erscheint ein Messwert außerhalb des Bereichs oder ein eingefrorener Wert, ohne dass die Instandhaltung sofort erkennt, dass die Messstelle defekt ist.
Sensorbrucherkennung, Fehlerstrom, Alarmgrenzen und Störmeldungen sollten deshalb gemeinsam dokumentiert werden. Gerade bei Ofenprozessen, Kühlkreisen, Sterilisation, Laborprozessen oder sicherheitsrelevanten Temperaturgrenzen kann diese Prüfung entscheidend sein.
Kalibrierung, Justierung und Funktionsprüfung unterscheiden
Im Alltag werden die Begriffe Kalibrierung, Justierung und Prüfung oft vermischt. Bei einer Kalibrierung wird festgestellt und dokumentiert, wie stark die Anzeige oder das Ausgangssignal vom Referenzwert abweicht. Eine Justierung verändert das Gerät, um die Abweichung zu reduzieren. Eine Funktionsprüfung zeigt, ob die Messstelle grundsätzlich arbeitet, ersetzt aber keine vollständige Kalibrierung.
Bei einem Temperaturmessumformer kann eine Kalibrierung mehrere Punkte umfassen. Typisch sind zum Beispiel 0 %, 50 % und 100 % des Messbereichs. Bei kritischen Anwendungen können zusätzliche Punkte sinnvoll sein, etwa im eigentlichen Arbeitspunkt des Prozesses. Bei Thermoelementen sollte die Vergleichsstellenkompensation berücksichtigt werden. Bei Pt100 sollte die Anschlussart dokumentiert werden.
Eine reine Ausgangsprüfung mit 4–20 mA ist nützlich, aber sie sagt nichts darüber aus, ob der Sensoreingang korrekt arbeitet. Umgekehrt zeigt eine reine Pt100-Simulation nicht, ob die SPS das Ausgangssignal richtig skaliert. Deshalb ist bei Temperaturmessumformern die kombinierte Prüfung von Eingang und Ausgang besonders wichtig.
Vor einer Justierung sollte immer geprüft werden, ob der Fehler nicht durch Parametrierung, Anschlussleitung, falschen Sensortyp oder SPS-Skalierung entsteht. Sonst wird ein eigentlich korrektes Gerät auf einen Anlagenfehler „hingebogen“, was später zu neuen Abweichungen führt.
Typische Einflussfaktoren: Leitung, Umgebung, Einbau und Störungen
Temperaturmessungen sind empfindlich gegenüber Einbau- und Umgebungsbedingungen. Ein Pt100 in einer Tauchhülse misst nur dann richtig, wenn die thermische Kopplung zum Prozess ausreichend ist. Ein Thermoelement misst nur dann zuverlässig, wenn Messstelle, Ausgleichsleitung und Vergleichsstelle sauber ausgeführt sind. Der Messumformer kann korrekt arbeiten und trotzdem zeigt die Anlage falsche Werte, wenn der Sensor ungünstig eingebaut ist.
Lange Leitungen, schlechte Klemmen, Feuchtigkeit, EMV-Störungen, falsche Schirmung oder parallele Verlegung zu Leistungskabeln können die Messung beeinflussen. Bei Thermoelementen sind die Signalspannungen sehr klein; daher können Übergänge und Störungen besonders deutlich wirken. Bei Pt100 sind Leitungswiderstände und Anschlussart zentrale Punkte.
Auch die Umgebungstemperatur des Messumformers spielt eine Rolle. Ein Kopftransmitter direkt an einem heißen Prozessanschluss oder in einem stark erwärmten Schaltschrank kann andere Bedingungen haben als im Labor. Je nach Gerät können Umgebungstemperatur, Eigenerwärmung und Temperaturgradienten die Genauigkeit und Langzeitstabilität beeinflussen.
Die Kalibrierung sollte deshalb zur Anwendung passen. Für eine reine Geräteprüfung reicht die Simulation am Eingang. Für eine echte Messstellenbewertung muss zusätzlich geprüft werden, ob Sensor, Einbau, Wärmeübergang, Leitung und Auswertung zum Prozess passen.
Dokumentation und Prüfprotokoll
Eine Kalibrierung ist nur dann langfristig nützlich, wenn sie nachvollziehbar dokumentiert wird. Das Prüfprotokoll sollte nicht nur den Messwert enthalten, sondern auch den Messbereich, den Sensortyp, die Anschlussart, die Prüfpunkte, das Referenzgerät, die Umgebung, das Ausgangssignal und die Bewertung der Abweichung.
Bei Temperaturmessumformern ist besonders wichtig, die Eingangs- und Ausgangsseite getrennt zu dokumentieren. Wurde ein Pt100 simuliert? In welcher Anschlussart? Welcher Temperaturbereich war eingestellt? Wurde der 4–20-mA-Ausgang direkt am Messumformer oder an der SPS gemessen? Wurde die Anzeige im Leitsystem mitgeprüft?
Auch die Parametrierung gehört zur Dokumentation. Dazu zählen Sensortyp, Messbereich, Einheit, Dämpfung, Fehlerverhalten, Sensorbrucherkennung, Ausgangsskalierung und gegebenenfalls HART- oder digitale Einstellungen. Ohne diese Angaben ist eine spätere Fehlersuche deutlich schwieriger.
| Dokumentationspunkt | Warum wichtig? | Beispiel |
|---|---|---|
| Sensortyp und Anschlussart | Bestimmt Eingangssignal und Leitungsfehler | Pt100, 3-Leiter oder Thermoelement Typ K |
| Messbereich | Bestimmt Ausgangsskalierung | 0…200 °C = 4…20 mA |
| Prüfpunkte | Zeigt Abweichung über den Bereich | 0 °C, 100 °C, 200 °C |
| Ausgangssignal | Prüft Umsetzung in mA oder digitales Signal | 12,000 mA bei 100 °C |
| SPS-/Anzeigenwert | Zeigt Skalierungsfehler in der Auswertung | SPS zeigt bei 12 mA korrekt 100 °C |
Praxisbeispiel: Temperaturanzeige 12 °C zu hoch
In einer Prozessanlage zeigt ein Temperaturmessumformer an einer Rohrleitung dauerhaft etwa 12 °C mehr an als eine mobile Referenzmessung. Zunächst wird vermutet, dass der Pt100 gealtert ist oder der Messumformer driftet. Der Sensor soll vorsorglich ersetzt werden.
Bei der Prüfung wird zuerst der Pt100-Eingang des Messumformers mit einem Kalibrator simuliert. Die Punkte 0 °C, 50 °C und 100 °C werden vorgegeben. Der Messumformer liefert dazu die erwarteten 4–20-mA-Werte. Auch die SPS-Anzeige passt zur mA-Skalierung. Der Messumformer selbst ist daher nicht die Ursache.
Danach wird die reale Verdrahtung geprüft. Es zeigt sich, dass ein Pt100 in 2-Leitertechnik über eine lange Leitung angeschlossen ist. Der zusätzliche Leitungswiderstand wird vom Messumformer als höhere Temperatur interpretiert. Dadurch entsteht die positive Abweichung. Nach Umstellung auf geeignete 3-Leitertechnik und korrekter Parametrierung liegt die Anzeige wieder deutlich näher am Referenzwert.
Das Beispiel zeigt, warum eine vollständige Messkettenprüfung wichtig ist. Ohne getrennte Prüfung von Eingangssimulation, Ausgangssignal, SPS-Skalierung und realem Sensoranschluss wäre der Messumformer unnötig ersetzt worden.
Welche Messgeräte / Produkte eignen sich?
Für die Prüfung von Temperaturmessumformern ist die Kategorie Prozesskalibratoren / Elektrische Kalibratoren ein sinnvoller Einstieg. Dort finden sich Geräte für elektrische Signale, Stromschleifen, Spannung, mV, Widerstand, RTD, Thermoelemente und weitere Kalibrieraufgaben. Für umfangreiche Inbetriebnahme- und Wartungsarbeiten sind Multifunktionskalibratoren besonders praktisch.
Die Kategorie Simulatoren ist besonders relevant, wenn definierte Sensorsignale erzeugt werden sollen. Für Pt100, RTD, Thermoelement, mV und V kann beispielsweise der ICS 02S Simulator für Pt100, RTD, TC und mV/V eingesetzt werden. Damit lassen sich Sensorwerte simulieren und Messumformer oder Regler gezielt prüfen.
Für Thermoelement-Anwendungen ist der C.A 1621 Kalibrator für Thermoelement-Fühler eine passende Lösung. Er eignet sich für die Messung und Simulation gängiger Thermoelementtypen wie J, K, T, E, R, S, B und N. Damit können Thermoelementeingänge von Messumformern, Reglern oder Anzeigen unabhängig vom realen Fühler geprüft werden.
Wenn der Temperaturmessumformer ein 4–20-mA-Signal ausgibt, ist zusätzlich der UPS4E Stromschleifen-Kalibrator sinnvoll. Er hilft dabei, mA-Signale zu messen oder zu simulieren, Stromschleifen zu prüfen und Skalierungsfehler zwischen Messumformer, Anzeige und SPS zu erkennen.
| Produkt / Bereich | Typischer Einsatz | Besonders relevant bei |
|---|---|---|
| Prozesskalibratoren / Elektrische Kalibratoren | Prüfung elektrischer Prozesssignale und Messketten | Temperaturmessumformer, Stromschleifen, mV, V, Widerstand, RTD und TC |
| Simulatoren | Simulation definierter Sensor- und Prozesssignale | Pt100, RTD, Thermoelemente, mV, V und Reglerprüfung |

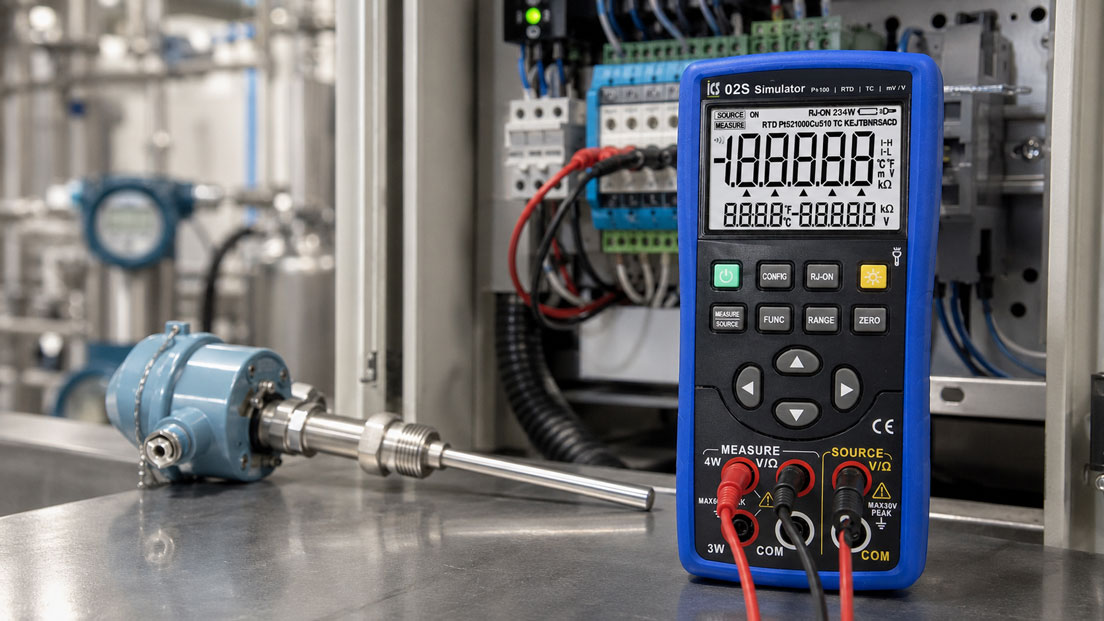

| ICS 02S Simulator für Pt100, RTD, TC und mV/V | Messung und Simulation von Temperatur- und Spannungssignalen | Pt100-Simulation, Thermoelement-Simulation, Messumformer- und Reglerprüfung |
| C.A 1621 Kalibrator für Thermoelement-Fühler | Thermoelement-Messung und -Simulation | Typ J, K, T, E, R, S, B, N, mV-Signale und Thermoelementeingänge |
| UPS4E Stromschleifen-Kalibrator | Prüfung und Simulation von 4–20-mA-Signalen | SPS-Skalierung, Messumformer-Ausgang, Inbetriebnahme, Gerätetausch und Fehlersuche |
Fazit: Temperaturmessumformer immer als Messkette prüfen
Die Kalibrierung eines Temperaturmessumformers sollte nicht nur als Geräteprüfung verstanden werden. In der Praxis entstehen Temperaturfehler häufig durch Sensoranschluss, Leitungswiderstand, falschen Sensortyp, kalte Vergleichsstelle, Messbereich, 4–20-mA-Skalierung oder SPS-Parametrierung. Deshalb muss die komplette Messkette betrachtet werden.
Bei Pt100-Messungen sind Anschlussart und Leitungswiderstand besonders wichtig. Bei Thermoelementen stehen Thermoelementtyp, Ausgleichsleitung, Polarität und kalte Vergleichsstelle im Vordergrund. Bei 4–20-mA-Ausgängen entscheidet die korrekte Skalierung darüber, ob ein elektrisch richtiges Signal auch als richtiger Temperaturwert angezeigt wird.
Die wichtigste Empfehlung lautet: Eingang und Ausgang gemeinsam prüfen. Wer Pt100- oder Thermoelementsignale simuliert, gleichzeitig das 4–20-mA-Signal misst und die SPS-Anzeige vergleicht, erkennt schnell, ob der Fehler im Sensor, im Messumformer, in der Verdrahtung oder in der Auswertung liegt.
FAQ: Häufige Fragen zur Kalibrierung von Temperaturmessumformern
Was ist ein Temperaturmessumformer?
Ein Temperaturmessumformer wandelt das Signal eines Temperatursensors, zum Beispiel Pt100 oder Thermoelement, in ein standardisiertes Ausgangssignal um. Häufig ist das ein 4–20-mA-Signal für SPS, Anzeige oder Leitsystem.
Warum sollte man nicht nur den Messumformer prüfen?
Weil Temperaturfehler auch durch Sensor, Anschlussleitung, falschen Sensortyp, kalte Vergleichsstelle, Leitungswiderstand oder SPS-Skalierung entstehen können. Eine reine Geräteprüfung findet solche Fehler nicht immer.
Wie prüft man einen Pt100-Eingang?
Ein Pt100-Eingang wird mit einem RTD- oder Pt100-Simulator geprüft. Der Kalibrator gibt definierte Temperaturpunkte beziehungsweise Widerstandswerte vor. Danach wird kontrolliert, ob der Messumformer das passende Ausgangssignal erzeugt.
Was ist der Unterschied zwischen 2-, 3- und 4-Leitertechnik?
Bei 2-Leitertechnik wird der Leitungswiderstand mitgemessen. 3-Leitertechnik kompensiert diesen Einfluss weitgehend. 4-Leitertechnik bietet die genaueste Widerstandserfassung, weil der Leitungswiderstand praktisch getrennt vom Sensorwert betrachtet wird.
Warum zeigt ein Pt100 manchmal zu hohe Temperaturen an?
Eine häufige Ursache ist zusätzlicher Leitungswiderstand, besonders bei 2-Leiteranschluss und langen Leitungen. Der Messumformer interpretiert den zusätzlichen Widerstand als höhere Temperatur.
Wie prüft man einen Thermoelementeingang?
Ein Thermoelementeingang wird mit einem Thermoelement-Kalibrator geprüft. Dieser simuliert definierte Thermoelementsignale für den eingestellten Typ, zum Beispiel K, J oder N. Dabei müssen Vergleichsstelle und Polarität berücksichtigt werden.
Was ist die kalte Vergleichsstelle?
Die kalte Vergleichsstelle ist die Anschlussstelle, an der das Thermoelement mit dem Messgerät verbunden wird. Da ein Thermoelement eine Temperaturdifferenz misst, muss diese Vergleichsstellentemperatur bekannt oder kompensiert sein.
Was passiert bei falschem Thermoelementtyp?
Wenn am Messumformer ein anderer Thermoelementtyp eingestellt ist als tatsächlich angeschlossen wurde, stimmt die Kennlinie nicht. Dadurch können deutliche Messfehler entstehen.
Warum ist die Ausgleichsleitung bei Thermoelementen wichtig?
Die Ausgleichsleitung muss zum Thermoelementtyp passen. Wird eine ungeeignete Leitung verwendet, können zusätzliche Thermospannungen entstehen, die den Messwert verfälschen.
Wie prüft man den 4–20-mA-Ausgang?
Der Eingang des Messumformers wird mit einem definierten Sensorwert simuliert. Gleichzeitig wird das mA-Ausgangssignal gemessen. Anschließend wird geprüft, ob dieses Signal zur eingestellten Temperaturspanne passt.
Wie erkennt man eine falsche SPS-Skalierung?
Wenn das mA-Signal korrekt ist, die SPS aber einen falschen Temperaturwert anzeigt, ist wahrscheinlich die Skalierung in der SPS oder Anzeige falsch. Dann stimmen Messbereich oder Einheit nicht mit dem Messumformer überein.
Was bedeutet Sensorbrucherkennung?
Sensorbrucherkennung bedeutet, dass der Messumformer eine unterbrochene Sensorleitung erkennt und ein definiertes Fehlerverhalten ausgibt. Das kann ein Fehlerstrom, eine Alarmmeldung oder ein definierter Ausgangszustand sein.
Sollte Sensorbruch praktisch geprüft werden?
Ja, besonders bei sicherheits- oder qualitätsrelevanten Messstellen. Dabei wird geprüft, ob Messumformer und SPS bei Leitungsbruch oder Sensorausfall die erwartete Störung melden.
Was ist der Unterschied zwischen Kalibrierung und Justierung?
Kalibrierung bedeutet, die Abweichung zu ermitteln und zu dokumentieren. Justierung bedeutet, das Gerät zu verändern, um die Abweichung zu reduzieren. Eine Funktionsprüfung zeigt nur, ob die Messstelle grundsätzlich arbeitet.
Welche Prüfpunkte sind sinnvoll?
Typisch sind Prüfpunkte bei 0 %, 50 % und 100 % des Messbereichs. Bei kritischen Anwendungen sollte zusätzlich im realen Arbeitspunkt des Prozesses geprüft werden.
Welche Angaben gehören ins Prüfprotokoll?
Wichtig sind Sensortyp, Anschlussart, Messbereich, Prüfpunkte, Referenzgerät, Eingangssimulation, Ausgangssignal, SPS-Anzeige, Abweichung, Umgebung, Datum und Prüfer. Auch die Parametrierung sollte dokumentiert werden.
Welche Geräte braucht man zur Prüfung?
Je nach Messstelle werden ein Pt100-/RTD-Simulator, ein Thermoelement-Kalibrator, ein Multifunktionskalibrator oder ein Stromschleifenkalibrator benötigt. Für 4–20-mA-Ausgänge ist ein Loop-Kalibrator besonders hilfreich.
