In elektrischen Anlagen kommt es immer wieder vor, dass ein Messgerät eine Spannung anzeigt, obwohl kein Verbraucher funktioniert oder die Leitung eigentlich abgeschaltet wurde. Häufig handelt es sich dabei um eine sogenannte Phantomspannung, eingekoppelte Spannung oder Blindspannung.
Für Elektrofachkräfte ist diese Situation besonders kritisch: Ist die Spannung tatsächlich gefährlich und belastbar oder zeigt das Messgerät nur eine hochohmige, kapazitiv oder induktiv eingekoppelte Spannung an? Eine falsche Bewertung kann zu gefährlichen Fehlentscheidungen führen.
Dieser Beitrag erklärt, wie Phantomspannungen entstehen, warum Multimeter und einfache Spannungsprüfer zu Fehlinterpretationen führen können und weshalb ein 2-poliger Spannungsprüfer mit Lastzuschaltung in vielen Anwendungen die bessere Wahl ist.
Eine Übersicht geeigneter Geräte finden Sie in unserer Kategorie
Spannungsprüfer / Zähleranlaufprüfer.
Inhaltsverzeichnis
- Was ist eine Phantomspannung?
- Warum entsteht Phantomspannung in elektrischen Anlagen?
- Typische Fehlerbilder in der Praxis
- Warum Multimeter Phantomspannungen anzeigen können
- Warum ein 2-poliger Spannungsprüfer sinnvoll ist
- Was bewirkt die Lastzuschaltung?
- Lastzuschaltung und FI-Auslösung richtig einordnen
- Sichere Vorgehensweise bei unklarer Spannungsanzeige
- Typische Anwendungen in Elektroinstallation und Industrie
- Welche Spannungsprüfer sind geeignet?
- Praxisbeispiele aus dem Arbeitsalltag
- Checkliste zur Bewertung von Phantomspannung
- Fazit
- FAQ: Häufige Fragen zu Phantomspannung und Lastzuschaltung
Was ist eine Phantomspannung?
Als Phantomspannung wird eine Spannung bezeichnet, die von einem Messgerät angezeigt wird, obwohl sie nicht oder nur sehr begrenzt belastbar ist. In der Praxis wird auch von eingekoppelter Spannung, kapazitiver Einkopplung, induktiver Einkopplung oder Blindspannung gesprochen.
Eine Phantomspannung entsteht nicht unbedingt durch eine aktive Spannungsversorgung des geprüften Stromkreises. Sie kann zum Beispiel durch benachbarte spannungsführende Leitungen, lange parallel verlegte Kabel, offene Adern oder kapazitive Kopplung entstehen.
| Begriff | Bedeutung | Praktische Bewertung |
|---|---|---|
| Phantomspannung | Scheinbare Spannung ohne ausreichende Belastbarkeit | Kann Messgeräte anzeigen lassen, obwohl kein nutzbarer Stromkreis vorhanden ist. |
| Eingekoppelte Spannung | Spannung wird durch benachbarte Leiter übertragen | Häufig bei langen oder parallel verlegten Leitungen. |
| Kapazitive Einkopplung | Elektrisches Feld koppelt Spannung in eine Leitung ein | Typisch bei langen Leitungswegen und hochohmiger Messung. |
| Induktive Einkopplung | Magnetisches Feld beeinflusst benachbarte Leiter | Kann bei Lastströmen, Motorleitungen oder parallelen Kabeltrassen auftreten. |
| Belastbare Spannung | Spannung kann unter Last Strom liefern | Für die Sicherheitsbewertung besonders relevant. |
Wichtig ist: Eine angezeigte Spannung darf nie vorschnell ignoriert werden. Zuerst muss sicher geprüft werden, ob tatsächlich eine gefährliche Spannung anliegt oder ob es sich um eine nicht belastbare Phantomspannung handelt.
Warum entsteht Phantomspannung in elektrischen Anlagen?
Phantomspannungen entstehen besonders häufig dort, wo Leitungen über längere Strecken parallel geführt werden. Zwischen den Leitern besteht eine elektrische Kopplung. Dadurch kann ein abgeschalteter oder offener Leiter eine Spannung aufnehmen, obwohl er nicht direkt mit einer aktiven Spannungsquelle verbunden ist.
Je länger die Leitungen sind und je hochohmiger das Messgerät misst, desto eher kann eine solche Spannung sichtbar werden. Auch Schaltschrankverdrahtungen, Steuerleitungen, Installationsleitungen, Kabelkanäle, Frequenzumrichterleitungen oder nicht angeschlossene Adern können betroffen sein.
- Parallele Leitungsführung: Spannungsführende und abgeschaltete Leiter liegen über längere Strecken nebeneinander.
- Offene Adern: Nicht angeschlossene Leiter können Spannung aufnehmen.
- Lange Kabelwege: Je länger die Leitung, desto stärker kann die Einkopplung wirken.
- Hochohmige Messung: Ein Multimeter belastet den Stromkreis kaum und zeigt auch kleinste Spannungen an.
- Steuer- und Signalleitungen: In Maschinen und Schaltschränken können verschiedene Stromkreise eng nebeneinander liegen.
- Rückspeisungen: In modernen Anlagen können zusätzliche Spannungsquellen oder Rückwirkungen auftreten.
| Ursache | Typische Umgebung | Mögliche Auswirkung |
|---|---|---|
| Leitungen parallel im Kabelkanal | Gebäudeinstallation, Industrieanlage, Maschinenbau | Abgeschaltete Leitung zeigt trotzdem Spannung. |
| Offene oder nicht genutzte Ader | Verteilerdose, Schaltschrank, Anschlusskasten | Messgerät zeigt unplausible Spannung gegen N oder PE. |
| Hochohmiges Multimeter | Service, Fehlersuche, Wartung | Spannung wird angezeigt, obwohl kein Verbraucher betrieben werden kann. |
| Steuerleitung neben Leistungskabel | Maschinen, Pumpen, Fördertechnik | Störspannungen oder Messunsicherheit können auftreten. |
| Frequenzumrichter oder Motorleitung | Antriebstechnik, Industrie, Anlagenbau | Störeinflüsse können Messwerte beeinflussen. |
Typische Fehlerbilder in der Praxis
Phantomspannungen fallen meist dann auf, wenn Messwert und Anlagenverhalten nicht zusammenpassen. Das Messgerät zeigt eine Spannung, aber ein Verbraucher funktioniert nicht. Oder eine abgeschaltete Leitung zeigt weiterhin einen Spannungswert, obwohl der Stromkreis eigentlich freigeschaltet wurde.
| Fehlerbild | Mögliche Ursache | Bewertung |
|---|---|---|
| Multimeter zeigt 80 V, aber Verbraucher läuft nicht | Hochohmige oder eingekoppelte Spannung | Mit 2-poligem Spannungsprüfer und geeigneter Last prüfen. |
| Abgeschaltete Leitung zeigt weiterhin Spannung | Kapazitive Einkopplung durch benachbarte Leitung | Leiterzuordnung und Abschaltung systematisch prüfen. |
| Unterschiedliche Messgeräte zeigen unterschiedliche Werte | Unterschiedlicher Innenwiderstand der Geräte | Messprinzip und Belastung des Stromkreises beachten. |
| Spannung bricht bei Belastung sofort zusammen | Nicht belastbare Phantomspannung | Keine nutzbare Versorgung, aber Sicherheitsprüfung trotzdem sauber durchführen. |
| Steuerleitung zeigt unerwartete Spannung | Fremdspannung, Rückspeisung oder Einkopplung | Nicht vorschnell als harmlos bewerten; Ursache klären. |
Besonders wichtig ist die Unterscheidung zwischen Phantomspannung und echter Fremdspannung. Eine Fremdspannung kann sehr wohl gefährlich und belastbar sein. Deshalb muss jede unklare Anzeige zuerst sicherheitstechnisch ernst genommen werden.
Warum Multimeter Phantomspannungen anzeigen können
Viele digitale Multimeter besitzen einen hohen Eingangswiderstand. Das ist für präzise Messungen sehr nützlich, weil der Messkreis kaum belastet wird. Genau diese Eigenschaft kann jedoch bei der Fehlersuche in elektrischen Anlagen zu Verwirrung führen.
Ein hochohmiges Messgerät kann eine eingekoppelte Spannung anzeigen, obwohl diese Spannung bei einer kleinen Last sofort zusammenbrechen würde. Dadurch entsteht der Eindruck, dass eine Leitung noch aktiv versorgt wird, obwohl keine belastbare Spannung vorhanden ist.
| Messgerät | Typisches Verhalten | Risiko bei Phantomspannung |
|---|---|---|
| Digitalmultimeter | Sehr hochohmige und genaue Spannungsmessung | Kann eingekoppelte Spannungen deutlich anzeigen. |
| Einpoliger Phasenprüfer | Reagiert auf Phase oder elektrisches Feld | Keine sichere Aussage über belastbare Spannung. |
| Berührungsloser Spannungsprüfer | Erkennt elektrische Felder ohne Kontakt | Kann durch Leitungslage und Umgebung beeinflusst werden. |
| 2-poliger Spannungsprüfer | Prüft zwischen zwei definierten Punkten | Deutlich geeignetere Bewertung in der Praxis. |
| 2-poliger Spannungsprüfer mit Lastzuschaltung | Belastet den Stromkreis zusätzlich | Hilft, nicht belastbare Spannungen besser zu erkennen. |
Ein Multimeter bleibt für viele Messaufgaben wichtig. Für die praktische Sicherheitsbewertung einer unklaren Spannungsanzeige ist jedoch häufig ein geeigneter 2-poliger Spannungsprüfer mit Lastzuschaltung sinnvoller.

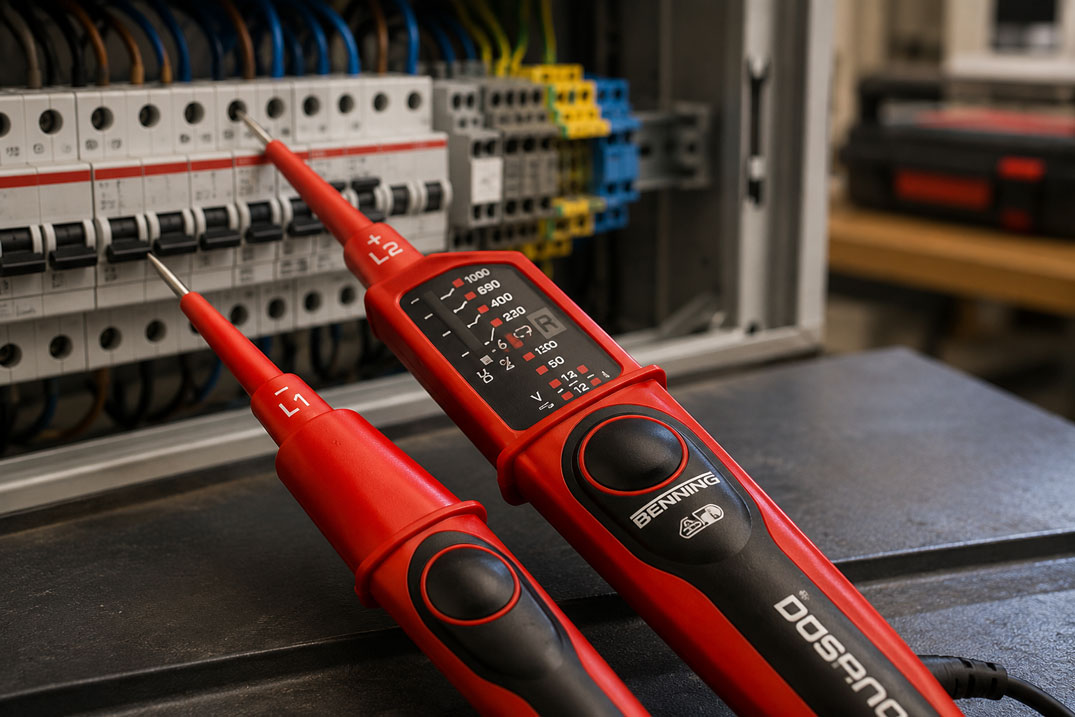

Warum ein 2-poliger Spannungsprüfer sinnvoll ist
Ein 2-poliger Spannungsprüfer misst direkt zwischen zwei definierten Punkten, zum Beispiel zwischen Außenleiter und Neutralleiter, Außenleiter und Schutzleiter oder zwischen zwei Außenleitern. Dadurch entsteht eine deutlich klarere Aussage als bei einer einpoligen oder berührungslosen Prüfung.
Bei Phantomspannungen ist besonders wichtig, dass das Prüfgerät zur Anwendung passt. Ein geeigneter 2-poliger Spannungsprüfer kann helfen, zwischen echter Spannung, eingekoppelter Spannung und unklaren Zuständen zu unterscheiden.
- Klare Messpunkte: Es wird zwischen zwei definierten Punkten geprüft.
- Praxisgerechte Anzeige: Viele Geräte zeigen Spannungsstufen oder konkrete Messwerte eindeutig an.
- Robuste Bauweise: Spannungsprüfer sind für den Alltag in Elektroinstallation und Industrie ausgelegt.
- Zusatzfunktionen: Je nach Gerät sind Durchgangsprüfung, Drehfeldrichtungsanzeige oder Messstellenbeleuchtung verfügbar.
- Lastzuschaltung: Bei geeigneten Geräten kann der Stromkreis bewusst belastet werden.
2-polige Spannungsprüfer wie der
DUSPOL® analog,
der
DUSPOL® expert
oder der
DUSPOL® digital
sind für solche Prüfaufgaben in Elektrohandwerk und Industrie besonders relevant.
Was bewirkt die Lastzuschaltung?
Die Lastzuschaltung ist eine Funktion, bei der der Spannungsprüfer den geprüften Stromkreis zusätzlich belastet. Dadurch kann eine nicht belastbare Phantomspannung zusammenbrechen, während eine echte Spannungsversorgung weiterhin angezeigt wird.
Das ist besonders hilfreich, wenn ein hochohmiges Messgerät zuvor eine Spannung angezeigt hat, deren Ursache unklar ist. Durch die Lastzuschaltung lässt sich besser beurteilen, ob eine Spannung tatsächlich belastbar ist oder nur durch Einkopplung entsteht.
| Ohne Lastzuschaltung | Mit Lastzuschaltung | Praktische Bedeutung |
|---|---|---|
| Hochohmige Spannung kann angezeigt werden | Nicht belastbare Spannung bricht häufig zusammen | Phantomspannung lässt sich besser erkennen. |
| Eingekoppelte Spannung bleibt sichtbar | Spannung wird unter Last bewertet | Messwert wird praxisnäher. |
| Unklare Aussage bei offenen Leitungen | Bessere Unterscheidung zwischen echter und scheinbarer Spannung | Hilft bei Fehlersuche und Sicherheitsbewertung. |
| Multimeter zeigt möglicherweise Restspannung | 2-poliger Prüfer bewertet die Spannung belasteter | Fehlinterpretationen werden reduziert. |
Geräte wie der
DUSPOL® analog
bieten eine Lastzuschaltung mit Vibrationsalarm. Auch der
HT7
und der
HT10
sind Beispiele für digitale 2-polige Spannungsprüfer mit Lastzuschaltung.
Lastzuschaltung und FI-Auslösung richtig einordnen
Einige 2-polige Spannungsprüfer ermöglichen über die Lastzuschaltung auch die bewusste Auslösung eines 30-mA-FI-Schutzschalters. Diese Funktion kann in bestimmten Situationen hilfreich sein, muss aber richtig eingeordnet werden.
Wichtig: Eine bewusste FI-Auslösung mit einem Spannungsprüfer ersetzt keine vollständige RCD-Prüfung mit einem geeigneten Installationstester. Sie zeigt lediglich eine Funktionsreaktion und ist nicht mit einer normgerechten Prüfung von Auslösezeit, Auslösestrom und Schutzmaßnahme gleichzusetzen.
| Funktion | Nutzen | Grenze |
|---|---|---|
| Lastzuschaltung | Hilft bei der Bewertung eingekoppelter Spannungen | Muss passend zur Anlage und Messsituation eingesetzt werden. |
| Bewusste FI-Auslösung | Kann eine Reaktion des FI-Schutzschalters zeigen | Ersetzt keine vollständige RCD-Prüfung. |
| RCD-Prüfung mit Installationstester | Prüft Schutzmaßnahme mit definierten Prüfparametern | Erfordert geeignetes Prüfgerät und fachgerechte Durchführung. |
| Spannungsprüfung | Klärt, ob Spannung zwischen zwei Punkten vorhanden ist | Ist nicht automatisch eine Schutzmaßnahmenprüfung. |
Die Lastzuschaltung sollte daher bewusst verwendet werden. Vor allem muss klar sein, welche Wirkung sie in der jeweiligen Anlage haben kann und ob dadurch Schutzeinrichtungen, Steuerungen oder angeschlossene Verbraucher beeinflusst werden.
Sichere Vorgehensweise bei unklarer Spannungsanzeige
Eine unklare Spannungsanzeige darf nicht vorschnell als harmlos bewertet werden. Zuerst muss immer davon ausgegangen werden, dass eine gefährliche Spannung anliegen kann. Erst durch eine strukturierte Prüfung lässt sich die Ursache besser eingrenzen.
Grundsätzliche Vorgehensweise
- Arbeitssituation sichern: Nicht weiterarbeiten, solange die Spannungsanzeige unklar ist.
- Prüfgerät kontrollieren: Sichtprüfung von Gerät, Leitungen und Prüfspitzen durchführen.
- Funktion an bekannter Spannung prüfen: Sicherstellen, dass das Prüfgerät korrekt arbeitet.
- 2-polig messen: Zwischen allen relevanten Leitern und Bezugspunkten prüfen.
- Messwerte vergleichen: Unterschiedliche Leiterkombinationen und Messpunkte bewerten.
- Lastzuschaltung bewusst einsetzen: Nur wenn Gerät, Anlage und Situation dafür geeignet sind.
- Ursache dokumentieren: Besonders bei Wartung, Instandhaltung und wiederkehrenden Fehlern.
| Prüfschritt | Warum wichtig? | Typischer Fehler |
|---|---|---|
| Anzeige ernst nehmen | Auch echte Fremdspannung ist möglich | Messwert wird vorschnell als Phantomspannung abgetan |
| 2-polig an definierten Punkten prüfen | Nur so entsteht eine klare Aussage | Nur einpolige oder berührungslose Vorprüfung wird verwendet |
| Zwischen L-N, L-PE und N-PE prüfen | Neutralleiter- oder Schutzleiterprobleme können erkannt werden | Nur eine Leiterkombination wird geprüft |
| Lastzuschaltung bewerten | Hilft bei nicht belastbaren Spannungen | Funktion wird ohne Anlagenkenntnis eingesetzt |
| Gerät nach der Messung erneut prüfen | Geräteausfall während der Prüfung wird erkannt | Nachprüfung wird ausgelassen |
Arbeiten an elektrischen Anlagen dürfen nur von qualifizierten Personen durchgeführt werden. Die betrieblichen Sicherheitsregeln und die geltenden elektrotechnischen Normen sind immer zu beachten.
Typische Anwendungen in Elektroinstallation und Industrie
Phantomspannungen und eingekoppelte Spannungen treten in vielen Bereichen auf. Besonders häufig sind sie bei langen Leitungswegen, komplexen Schaltschränken, Steuerleitungen, industriellen Anlagen und Gebäuden mit vielen parallel geführten Stromkreisen.
| Anwendung | Typisches Problem | Geeignete Prüfstrategie |
|---|---|---|
| Gebäudeinstallation | Abgeschaltete Leitung zeigt noch Spannung | 2-polig prüfen und Lastzuschaltung bewerten. |
| Schaltschrankbau | Steuerleitungen zeigen unklare Spannungen | Leiterzuordnung, Fremdspannung und Einkopplung prüfen. |
| Maschinenservice | Rückspeisungen oder Restspannungen durch Antriebe | Messpunkte systematisch prüfen und Herstellerangaben beachten. |
| Industrieanlage | Parallel geführte Leistungskabel beeinflussen Messwerte | Robusten 2-poligen Spannungsprüfer verwenden. |
| Energieversorgung | Störspannungen oder unklare Netzbedingungen | Geeignetes Prüfgerät mit passender Messkategorie einsetzen. |
Für anspruchsvolle Anwendungen in Industrie und Energietechnik können digitale Spannungsprüfer wie der
MULTISAFE DSP4
oder der
MULTISAFE DSP5
eine passende Lösung sein.
Welche Spannungsprüfer sind geeignet?
Die passende Auswahl hängt davon ab, ob vor allem klassische Spannungsprüfung, Lastzuschaltung, digitale Anzeige, robuste Industrieausführung, Zähleranlauftest oder Zusatzfunktionen wie Drehfeldrichtungsanzeige und Durchgangsprüfung benötigt werden.
| Produkt | Besonders relevant für | Hinweis |
|---|---|---|
| DUSPOL® analog | Robuste 2-polige Spannungsprüfung mit Lastzuschaltung | Besonders interessant, wenn eingekoppelte Spannungen durch bewusste Lastzuschaltung bewertet werden sollen. |
| DUSPOL® expert | Elektrohandwerk und Industrie mit Zusatzfunktionen | Kombiniert sichere Spannungsprüfung mit Funktionen wie Durchgangsprüfung, Messstellenbeleuchtung und Kabelbruchdetektor. |
| DUSPOL® digital | Digitale Spannungsprüfung mit genauer Anzeige | Sinnvoll, wenn zusätzlich Frequenz-, Widerstands- oder Diodenprüfung relevant sind. |
| HT7 | Digitale Spannungsprüfung bis 690 V AC/DC mit Lastzuschaltung | Geeignet, wenn LCD-Anzeige, Beleuchtung und Lastzuschaltung gewünscht sind. |
| HT10 | 2-polige Spannungsprüfung bis 1000 V AC/DC mit Lastzuschaltung | Relevant für Anwendungen, bei denen ein größerer Spannungsbereich und CAT-IV-Eignung gefragt sind. |
| C.A 771 | Phantomspannungserkennung, Selbsttest und robuste Spannungsprüfung | Interessant, wenn unklare Spannungsanzeigen und hohe Sicherheitsanforderungen im Vordergrund stehen. |
| PRÜFBALL ZAP350L / ZAP1050L | Zähleranlauftest und Erkennung von Störspannungen | Besonders relevant für Energieversorger, Netzbetrieb und Zähleranwendungen. |
| MULTISAFE DSP4 | Digitale Spannungsprüfung in Industrie und Energietechnik | Geeignet, wenn robuste Ausführung und präzise Anzeige kombiniert werden sollen. |
Eine vollständige Übersicht finden Sie in der Kategorie
Spannungsprüfer / Zähleranlaufprüfer.
Praxisbeispiele aus dem Arbeitsalltag
Beispiel 1: Abgeschaltete Leitung zeigt trotzdem Spannung
Eine Leitung wurde im Verteiler abgeschaltet. Bei der Prüfung mit einem Multimeter werden dennoch etwa 70 V angezeigt. Ein Verbraucher lässt sich jedoch nicht betreiben. Die Ursache kann eine kapazitive Einkopplung durch parallel verlegte Leitungen sein. Mit einem geeigneten 2-poligen Spannungsprüfer und Lastzuschaltung kann besser bewertet werden, ob die Spannung belastbar ist.
Beispiel 2: Unterschiedliche Messgeräte zeigen unterschiedliche Werte
Ein Digitalmultimeter zeigt eine Spannung an, während ein 2-poliger Spannungsprüfer keine gefährliche Spannung meldet. Der Unterschied kann durch verschiedene Innenwiderstände entstehen. Wichtig ist, nicht nur den Zahlenwert zu betrachten, sondern das Messverfahren und die Belastbarkeit der Spannung zu bewerten.
Beispiel 3: Steuerleitung im Schaltschrank zeigt unklare Spannung
In einem Schaltschrank wird an einer offenen Steuerleitung eine Spannung gemessen. Möglich sind Einkopplung, Rückspeisung oder eine echte Fremdspannung. Hier sollte systematisch zwischen allen relevanten Bezugspunkten geprüft und die Verdrahtung nachvollzogen werden. Eine vorschnelle Annahme einer harmlosen Phantomspannung wäre riskant.
Beispiel 4: Zähleranlauf und Störspannung im Netzbetrieb
Bei Arbeiten an Zählerplätzen oder in der Energieversorgung können Störspannungen und unklare Anzeigen auftreten. Ein robuster Spannungsprüfer mit Lastzuschaltung und Zähleranlauftest wie der
PRÜFBALL ZAP350L / ZAP1050L
kann in solchen Anwendungen eine passende Lösung sein.
Beispiel 5: Lange Leitungswege in einer Industrieanlage
In einer Industrieanlage verlaufen Leistungskabel und Steuerleitungen über längere Strecken im selben Kabelweg. Bei Wartungsarbeiten werden auf abgeschalteten Leitungen unklare Spannungen angezeigt. Hier ist eine strukturierte 2-polige Prüfung mit geeignetem Spannungsprüfer wichtig, um zwischen Einkopplung, Rückspeisung und echter Spannung unterscheiden zu können.
Checkliste zur Bewertung von Phantomspannung
Mit dieser Checkliste lässt sich eine unklare Spannungsanzeige strukturiert bewerten.
| Prüffrage | Warum wichtig? | Bewertung |
|---|---|---|
| Wurde die Anzeige zuerst als mögliche Gefahr behandelt? | Eine echte Fremdspannung kann gefährlich sein. | Nicht vorschnell als Phantomspannung abtun. |
| Wurde 2-polig zwischen definierten Messpunkten geprüft? | Nur zwei klare Messpunkte liefern eine belastbare Aussage. | L-N, L-PE, N-PE und relevante Außenleiter prüfen. |
| Wurde ein hochohmiges Multimeter verwendet? | Hochohmige Geräte können eingekoppelte Spannungen anzeigen. | Messverfahren und Innenwiderstand berücksichtigen. |
| Gibt es parallel verlegte Leitungen? | Diese können kapazitive oder induktive Einkopplung verursachen. | Kabelweg und Leitungsführung prüfen. |
| Ist die Spannung belastbar? | Phantomspannung bricht unter Last häufig zusammen. | Geeigneten Spannungsprüfer mit Lastzuschaltung verwenden. |
| Könnte eine Rückspeisung vorliegen? | Rückspeisungen können echte gefährliche Spannung verursachen. | USV, PV, Steuerkreise, Frequenzumrichter und Fremdeinspeisung prüfen. |
| Wurde das Prüfgerät vorher und nachher geprüft? | Gerätefehler können zu falscher Bewertung führen. | Funktion an bekannter Spannung kontrollieren. |
| Ist das Prüfgerät für Messkategorie und Spannung geeignet? | Falsche Gerätekategorie kann gefährlich sein. | Datenblatt, CAT-Kategorie und Spannungsbereich beachten. |
Fazit: Phantomspannung sicher erkennen und nicht falsch interpretieren
Phantomspannungen sind in elektrischen Anlagen ein häufiges Praxisproblem. Sie entstehen durch kapazitive oder induktive Einkopplung, lange Leitungswege, offene Adern oder parallele Kabelverlegung. Besonders hochohmige Multimeter können solche Spannungen anzeigen, obwohl sie nicht belastbar sind.
Trotzdem darf eine unklare Spannungsanzeige nie vorschnell ignoriert werden. Zuerst muss immer sicher geprüft werden, ob eine echte und gefährliche Spannung vorliegt. Ein geeigneter 2-poliger Spannungsprüfer mit Lastzuschaltung hilft, eingekoppelte und nicht belastbare Spannungen besser zu erkennen.
Für Elektroinstallation, Industrie, Schaltschrankbau und Energieversorgung sind deshalb robuste 2-polige Spannungsprüfer wie
DUSPOL® analog,
DUSPOL® expert,
DUSPOL® digital,
HT10
oder
C.A 771
eine sinnvolle Lösung.
Eine passende Vorauswahl finden Sie in unserer Kategorie
Spannungsprüfer / Zähleranlaufprüfer.
FAQ: Häufige Fragen zu Phantomspannung und Lastzuschaltung
Was ist eine Phantomspannung?
Eine Phantomspannung ist eine angezeigte, aber nicht oder nur sehr begrenzt belastbare Spannung. Sie kann zum Beispiel durch kapazitive oder induktive Einkopplung in langen oder parallel verlegten Leitungen entstehen.
Ist eine Phantomspannung gefährlich?
Eine reine Phantomspannung ist meist nicht belastbar. Trotzdem darf eine angezeigte Spannung nie vorschnell als ungefährlich bewertet werden, da auch eine echte Fremdspannung oder Rückspeisung vorliegen kann.
Warum zeigt mein Multimeter Spannung, obwohl die Leitung abgeschaltet ist?
Viele Multimeter messen sehr hochohmig. Dadurch können sie eingekoppelte Spannungen anzeigen, die bei Belastung sofort zusammenbrechen würden. Zur Bewertung sollte ein geeigneter 2-poliger Spannungsprüfer verwendet werden.
Was macht die Lastzuschaltung beim Spannungsprüfer?
Die Lastzuschaltung belastet den geprüften Stromkreis zusätzlich. Nicht belastbare Phantomspannungen brechen dadurch häufig zusammen, während eine echte Spannungsversorgung weiterhin angezeigt wird.
Warum ist ein 2-poliger Spannungsprüfer besser geeignet?
Ein 2-poliger Spannungsprüfer prüft zwischen zwei definierten Punkten. Dadurch ist die Aussage deutlich klarer als bei einer einpoligen oder berührungslosen Prüfung.
Kann ein Spannungsprüfer mit Lastzuschaltung einen FI-Schutzschalter auslösen?
Einige Spannungsprüfer können über die Lastzuschaltung bewusst einen 30-mA-FI-Schutzschalter auslösen. Diese Funktion ersetzt jedoch keine vollständige RCD-Prüfung mit einem geeigneten Installationstester.
Wie unterscheide ich Phantomspannung von echter Spannung?
Entscheidend ist, ob die Spannung belastbar ist und ob sie unter Last bestehen bleibt. Ein geeigneter 2-poliger Spannungsprüfer mit Lastzuschaltung kann helfen, diese Unterscheidung sicherer zu treffen.
Kann eine scheinbare Phantomspannung auch eine Rückspeisung sein?
Ja. Gerade in modernen Anlagen mit USV, PV-Anlagen, Frequenzumrichtern, Steuerkreisen oder Fremdeinspeisungen kann eine echte Rückspeisung vorliegen. Deshalb muss die Ursache immer systematisch geprüft werden.
Welcher Spannungsprüfer ist für Phantomspannungen geeignet?
Geeignet sind 2-polige Spannungsprüfer mit passendem Spannungsbereich, Messkategorie und je nach Anwendung Lastzuschaltung. Beispiele sind
DUSPOL® analog,
DUSPOL® expert,
DUSPOL® digital,
HT10
oder
C.A 771.
Wo finde ich passende Spannungsprüfer?
Eine Übersicht finden Sie in der Kategorie
Spannungsprüfer / Zähleranlaufprüfer. Dort finden Sie verschiedene 2-polige Spannungsprüfer, Geräte mit Lastzuschaltung, robuste Prüfgeräte und Zähleranlaufprüfer.
