Biogasanlagen Photovoltaikanlagen Windkraftanlagen Geothermiekraftwerke



Erneuerbare Energien spielen eine zentrale Rolle in der modernen Energieversorgung. Biogas-, Wind-, Solar-, Wasser-
und Geothermieanlagen stellen jedoch hohe Anforderungen an die Messtechnik: Sie müssen dauerhaft zuverlässig
arbeiten, kritische Prozessparameter exakt erfassen und unter verschiedensten Umweltbedingungen stabile Signale
liefern. Die ICS Schneider Messtechnik GmbH bietet hierfür ein breites Portfolio robuster und präziser Messlösungen,
die für den Einsatz in energieerzeugenden Anlagen optimiert sind.

Von der Druck- und Temperaturüberwachung über Durchfluss- und Füllstandmessungen bis hin zu Gasanalytik,
Schwingungsdiagnose und elektrischer Prüftechnik unterstützt die ICS Schneider Messtechnik GmbH Betreiber und
Planer bei der sicheren, effizienten und wirtschaftlichen Betriebsführung erneuerbarer Energieanlagen.





▷ Messtechnik für Biogasanlagen

Biogasanlagen wandeln organische Substrate durch mikrobiologische Prozesse in wertvolles Biogas um.
Damit dieser Prozess effizient, sicher und stabil funktioniert, müssen alle relevanten Betriebsparameter
kontinuierlich und präzise überwacht werden. Von der Fermentertemperatur über Gasdruck und
Gasqualität bis hin zu Füllständen und Pumpenüberwachung: Die Messtechnik ist der Schlüssel für
einen wirtschaftlichen, energieeffizienten und störungsfreien Anlagenbetrieb.

Die ICS Schneider Messtechnik GmbH liefert robuste und praxisbewährte Messlösungen für Fermenter,
Gasspeicher, Rohrleitungen und Gasaufbereitungssysteme. Alle Sensoren sind für die besonderen
Herausforderungen der Biogasproduktion ausgelegt: Feuchte, Kondensation, aggressive Gasbestandteile,
Vibrationen und langjährige Dauerbelastung.

Zentrale Prozessbereiche in der Biogasanlage

  • Substratannahme und Beschickung
  • Fermenter und Nachgärer
  • Gasspeicherung und Gasverwertung
  • Gaswäsche und Entschwefelung
  • Blockheizkraftwerk oder Biomethaneinspeisung

Wichtige Messgrößen im Biogasprozess

Temperaturüberwachung im Fermenter

Die Fermentertemperatur ist entscheidend für die Aktivität der Mikroorganismen.
Bereiche wie die mesophile (35–40 Grad Celsius) und thermophile (50–55 Grad Celsius)
Vergärung erfordern eine stabile Temperaturführung. Schon geringe Abweichungen können
den Gasertrag deutlich reduzieren oder den Prozess instabil machen.

Typische Messpunkte:

  • Kerntemperatur im Hauptfermenter
  • Temperaturverlauf im Nachgärer
  • Temperatur der Heizkreise
  • Substrat- und Zulauftemperatur
Tabelle: Typische Temperaturbereiche
Vergärungsstufe Temperaturbereich Prozessauswirkung
Mesophile Vergärung 35–40 Grad Celsius Stabiler, robuster Prozess mit hohem Gasoutput
Thermophile Vergärung 50–55 Grad Celsius Höhere Reaktionsgeschwindigkeit, sensibler gegenüber Schwankungen
Nachgärer 30–40 Grad Celsius Reduzierung organischer Reststoffe, Gasnachproduktion

Druckmessung in Gasspeichern und Gasleitungen

Der Gasdruck ist ein sicherheitsrelevanter Parameter. Er beeinflusst nicht nur die Gasmenge,
die an das Blockheizkraftwerk abgegeben werden kann, sondern auch die Funktion der Membranspeicher,
Rohrleitungen und Sicherheitseinrichtungen.

Typische Messstellen:

  • Überdruck im Gasspeicher (Membranspeicher)
  • Prozessdruck in Hauptgasleitungen
  • Differenzdruck im H₂S-Filter
  • Druck vor dem Gasmotor (BHKW)
Tabelle: Druckmessbereiche
Messstelle Typischer Druckbereich Aufgabe
Gasspeicher 0–20 mbar Sicherer Betrieb und Gasbereitstellung
Gasleitung zum BHKW 20–60 mbar Stabile Brennstoffversorgung
H₂S-Filter Differenzdruck <15 mbar Anzeige von Filterzustand und Verstopfung

Durchflussmessung von Gasen und Flüssigkeiten

Die genaue Messung des Gasvolumenstroms ist entscheidend für die Prozessoptimierung und die
Überwachung des Energieertrags. Auch Substratpumpen, Rezirkulationsleitungen und Heizkreise
benötigen zuverlässige Durchflussmessungen.

Typische Medien:

  • Biogas (Methan, CO₂, H₂S)
  • Rezirkulationsflüssigkeit
  • Heizmedium (Wasser oder Glykol)
  • Substratströme

Gasanalytik – Qualitätssicherung des Biogases

Die Gasqualität bestimmt unmittelbar die Effizienz des Blockheizkraftwerks oder einer
Biomethaneinspeisung. Besonders der Methananteil und der Schwefelwasserstoffgehalt
müssen genau überwacht werden.

Typische Analyseparameter:

  • Methangehalt (CH₄)
  • Kohlendioxidanteil (CO₂)
  • Schwefelwasserstoff (H₂S)
  • Sauerstoff (O₂)
  • Restfeuchte

Nutzen:

  • Optimierung des Gasnutzungsgrades
  • Schutz des Motors vor H₂S-Korrosion
  • Überwachung der Fermenteraktivität
  • Qualitätskontrolle für Gasaufbereitungsanlagen

Füllstandsmessung in Behältern und Speichern

Füllstandssensorik verhindert Überläufe, verbessert die Dosiergenauigkeit und sorgt für einen
kontinuierlichen Anlagenbetrieb.

Typische Messpunkte:

  • Substratlager (Fest- und Flüssigsubstrate)
  • Eintragssysteme für Gülle, Mais oder Bioabfall
  • Gasspeicher (Membranvolumen)
  • Gärrestlager

Messtechnik-Herausforderungen in Biogasanlagen

Biogasanlagen stellen harte Bedingungen für Sensorik bereit:

  • Hohe Feuchtigkeit und Kondensation
  • Aggressive Gase wie H₂S
  • Abrasive Medien und Schwebstoffe
  • Vibrationen durch Pumpen und Rührwerke
  • Lange Wartungsintervalle und 24/7-Betrieb

Die ICS Schneider Messtechnik GmbH stellt hierfür robuste Messtechniklösungen bereit:
druckstabile Sensoren, H₂S-resistente Geräte, temperaturbeständige Messfühler,
Durchflussmesser für feuchte Gase sowie zuverlässige Gasanalysatoren für
kontinuierlichen und sicheren Anlagenbetrieb.

  • Inverse Frequency für hohe Auflösung und erhöhte Empfindlichkeit
  • Einstellbare Empfindlichkeit zur Handhabung von Anhaftungen oder zur berührungslosen Materialerkennung
  • Füllstanderfassung unabhängig von Tankwand/Rohr
  • Verschiedene Ausgangsoptionen
  • SensGuard-Schutzhülse für abrasive Anwendungsbereiche
  • PPS- oder PVDF-Sonden für Kompatibilität mit einer Vielzahl von Medien
  • Vollständig vergossene Bauweise bietet Schutz gemäß IP68 und bei Vibrationen
  • Ausführung mit Anschlusskabel für Montage in beengten Verhältnissen



Datenblatt
Bedienungsanleitung

  • Inverse Frequency für hohe Auflösung und erhöhte Empfindlichkeit
  • Einstellbare Empfindlichkeit zur Handhabung von Anhaftungen oder zur berührungslosen Materialerkennung
  • Verschiedene Ausgangsoptionen
  • SensGuard-Schutzhülse für abrasive Anwendungsbereiche
  • PPS- oder PVDF-Sonden für Kompatibilität mit einer Vielzahl von Medien
  • Vollständig vergossene Bauweise bietet Schutz gemäß IP68 und bei Vibrationen
  • Display mit lokaler Tastenkonfiguration
  • PROFIBUS-PA-Kommunikation verfügbar für Fernüberwachung, Konfiguration und Diagnose
  • Vor-Ort- und Fernprüfung



Datenblatt
Bedienungsanleitung

Temperatursensoren zum Einbau in vorhandene Thermometerschutzrohre, passend für Thermometerschutzrohre nach DIN 43772 sowie ASME B40.9-2001, mit Verlängerung Europäischer oder Amerikanischer Bauart


Datenblatt
Bedienungsanleitung

SITRANS FM MAG 1100 ist ein Messaufnehmer aus Edelstahl mit hochbeständigen Auskleidungs- und Elektrodenwerkstoffen, die extremen Prozessmedien widerstehen können. Die flanschlose Sandwichbauweise erfüllt alle Flanschnormen.

Datenblatt
Bedienungsanleitung

SITRANS FM MAG 1100 HT ist ein Messaufnehmer aus Edelstahl mit hochbeständigen Auskleidungs- und Elektrodenwerkstoffen, die extremen Prozessmedien widerstehen können. Die flanschlose Sandwichbauweise erfüllt alle Flanschnormen. Dieser Messaufnehmer ist für Hochtemperatur.

Datenblatt
Bedienungsanleitung

Der SITRANS FM MAG 3100 ist ein magnetisch-induktiver Durchfluss-Messaufnehmer, der dank eines breiten Spektrums an Auskleidungen, Elektrodenwerkstoffen und standardmäßigen Erdungselektroden für nahezu alle Durchflussanwendungen geeignet ist.

Datenblatt
Bedienungsanleitung

Der SITRANS FM MAG 3100 ist ein magnetisch-induktiver Durchfluss-Messaufnehmer, der dank eines breiten Spektrums an Auskleidungen, Elektrodenwerkstoffen und standardmäßigen Erdungselektroden für nahezu alle Durchflussanwendungen geeignet ist. Für Hochtemperatur

Datenblatt
Bedienungsanleitung

  • Hohe Wirtschaftlichkeit, da keine Prüfgase benötigt werden (AUTOCAL mit Umgebungsluft, abhängig von der Messkomponente)
  • Hohe Selektivität durch Mehrschichtdetektoren, z. B. geringe Wasserdampf-Querempfindlichkeit
  • Reinigbare Küvetten: Kostenersparnis durch Weiterverwendung bei Verschmutzungen
  • Menügeführte Bedienung im Klartext
  • Offene Schnittstellenarchitektur (RS 485, RS 232; PROFIBUS, SIPROM GA): vereinfachte Prozessintegration; Fernbedienung und -kontrolle
Datenblatt



▷ Messtechnik für Photovoltaikanlagen – zuverlässige Überwachung für maximale Energieeffizienz

Photovoltaikanlagen wandeln Sonnenenergie direkt in elektrische Energie um. Um eine dauerhaft hohe
Leistungsfähigkeit sicherzustellen, müssen elektrische Werte, Temperaturen, Umgebungsbedingungen und
Isolationszustände präzise überwacht werden. Moderne PV-Anlagen bestehen aus vielen Komponenten wie
Solarmodulen, Wechselrichtern, Strings, Unterverteilungen und Schutzsystemen, die alle zuverlässig
arbeiten müssen, um Energieverluste, Ausfälle oder Sicherheitsrisiken zu vermeiden.

Die ICS Schneider Messtechnik GmbH bietet eine Vielzahl robuster Messlösungen für die Überwachung von
PV-Strings, Wechselrichtern, Batteriespeichern und Systemkomponenten. Dazu gehören Lösungen für elektrische
Messgrößen, Temperaturüberwachung, Isolationsmessung, Umgebungsdatenerfassung und Systemdiagnose.

Wesentliche Messgrößen in Photovoltaikanlagen

Elektrische Parameter: Strom, Spannung und Leistung

Zu den wichtigsten Überwachungsgrößen in jeder PV-Anlage gehören die elektrischen Parameter. Abweichungen
können auf defekte Module, Kabelschäden, Verschattung oder Fehlfunktionen im Wechselrichter hinweisen.

Typische Messstellen:

  • Stringstrommessung für frühzeitige Fehlererkennung
  • Stringspannung zur Überwachung der Modulreihen
  • Wechselstrom- und Gleichstrommessung am Wechselrichter
  • Leistungsmessung zur Dokumentation des Energieertrags
Tabelle: Typische elektrische Messbereiche
Messgröße Typischer Bereich Bedeutung
Stringstrom 5–15 Ampere Erkennung von Modul- und Verkabelungsfehlern
Stringspannung 600–1.500 Volt DC Überwachung der Anlagenkonfiguration und Sicherheit
AC-Leistung 0–500 kW Energieerzeugung und Betriebsbilanz

Modul- und Umgebungstemperatur

Die Temperatur von Solarmodulen beeinflusst direkt den Wirkungsgrad: Hohe Temperaturen führen zu
Leistungsverlusten, während sehr niedrige Temperaturen mechanische Belastungen verursachen können.
Eine kontinuierliche Temperaturüberwachung ermöglicht die Optimierung der Anlage und verhindert Schäden.

Typische Messpunkte:

  • Modulrückseiten
  • Wechselrichtergehäuse
  • Batteriespeicher (falls vorhanden)
  • Umgebungstemperatur für Leistungsanalysen
Tabelle: Temperaturgrenzen in PV-Anlagen
Komponente Temperaturbereich Messaufgabe
Solarmodule -20 bis +80 Grad Celsius Wirkungsgradmonitoring und Schutz vor Überhitzung
Wechselrichter 10–70 Grad Celsius Vermeidung thermischer Abschaltungen
Batteriespeicher 15–40 Grad Celsius Optimierung der Lebensdauer und Sicherheit

Isolationsüberwachung für Sicherheit und Anlagenverfügbarkeit

Die Isolationsmessung ist ein wichtiger Sicherheitsfaktor in PV-Systemen. Fehlerhafte Isolationswerte
können auf Kabelschäden, Feuchtigkeit, verschmorte Steckverbindungen oder Moduldefekte hinweisen.
Eine zuverlässige Überwachung ist daher für die Sicherheit von Anlagen und Personal unverzichtbar.

Typische Messgrößen:

  • Isolationswiderstand der Strings gegenüber Erde
  • Leckströme in DC- und AC-Systemen
  • Feuchtigkeits- und Kriechstromüberwachung

Durchfluss- und Kühlkreismessung (bei PV-Großanlagen)

Großanlagen, besonders Freiflächenanlagen mit hohen Leistungen oder Solarkraftwerke mit
Flüssigkühlung, benötigen Durchflussmessungen zur Kontrolle der Kühlleistung.

Typische Medien:

  • Kühlflüssigkeit für Wechselrichter oder Power-Units
  • Luftkühlung und Zu-/Abluftüberwachung

Umgebungs- und Strahlungsparameter

Für die präzise Bewertung der Anlagenleistung sind Wetter- und Strahlungsdaten essenziell.
Dazu zählen Sonnenintensität, Temperatur, Windgeschwindigkeit und andere Umweltfaktoren.

Typische Messgrößen:

  • Globalstrahlung
  • Modulneigungswinkel und Eintragswinkel
  • Windgeschwindigkeit
  • Temperatur und Luftfeuchte

Messtechnik-Herausforderungen in Photovoltaikanlagen

PV-Anlagen stellen hohe Anforderungen an die Messtechnik, insbesondere durch:

  • Direkte Sonneneinstrahlung und extreme Witterungsbedingungen
  • Hohe Gleichspannungen bis 1.500 Volt
  • Temperaturbelastungen auf Modulebene
  • Staub, Feuchtigkeit und UV-Strahlung
  • Lange Lebensdaueranforderungen der Sensorik

Die ICS Schneider Messtechnik GmbH bietet langlebige, präzise und wetterfeste Sensoren, Messgeräte und
Diagnoselösungen, die speziell für diesen Einsatz entwickelt wurden. Sie ermöglichen eine zuverlässige
Überwachung der Leistung, Sicherheit und Verfügbarkeit von Photovoltaikanlagen – von der Kleinanlage
bis zum großflächigen Solarpark.

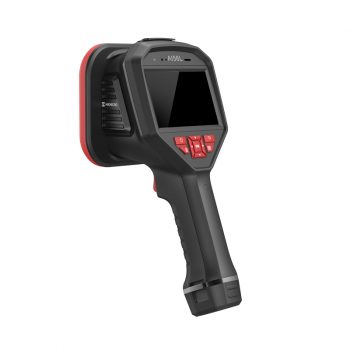

  • IR-Auflösung: 256 x 192 (49.152 Pixel), 2 MP visuelle Auflösung
  • Unterstützt SuperIR-Bildverbesserungstechnologie
  • NETD: < 40 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -20°C bis 550°C (-4°F bis 1022°F)
  • Genauigkeit: Max (±2°C/3,6°F, ±2%), für Umgebungstemperatur 15°C bis 35°C (59°F bis 95°F) und Objekttemperatur über 0°C (32°F)
  • Messvorgaben: Mittlerer Punkt, Heißer Punkt, Kalter Punkt, Benutzerdefinierter Punkt
  • Bildfrequenz: 25 Hz
  • 3,2" 480 × 640 Auflösung LCD-Bildschirm
  • Bis zu 6 Stunden Dauerbetrieb
Datenblatt
Bedienungsanleitung

  • ATEX: II 3 G Ex ic IIC T6 Gc, II 3 D Ex ic IIIC T85°C Dc
  • IECEx: Ex ic IIC T6 Gc, Ex ic IIIC T85°C Dc
  • Thermische Auflösung: 256 × 192 (49.152 Pixel)
  • Temperaturmessbereich: -20°C bis 550°C (-4°F bis 1022°F)
  • Bildfrequenz: 25 Hz
  • Anzeige: 3,2'' LCD-Bildschirm
  • Durchgehende Betriebsdauer von bis zu 6 Stunden



Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 96 × 96 (9.216 Pixel)
  • Abstand-zu-Punkt-Verhältnis (D:S): 112:1
  • SuperIR: 240 × 240 (57.600 Pixel)
  • NETD: < 50 mK (@ 25°C, F# = 1.0)
  • Messvorlagen: Zentrumsfleck, heißer Punkt, kalter Punkt, aus
  • Bildfrequenz: 25 Hz
  • Laserpointer
  • Integrierter 4 GB-Flash-Speicher: 30.000 Bilder
  • Bis zu 8 Stunden kontinuierlicher Betrieb
  • Thermisch/Visuell/Fusion
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 96 × 96 (9.216 Pixel)
  • 112:1 Abstand-zu-Punkt-Verhältnis (D:S)
  • SuperIR: 240 × 240 (57.600 Pixel)
  • NETD: < 50 mK (@ 25°C, F# = 1,0)
  • Messvoreinstellungen: Mittelpunkt, Heißpunkt, Kältepunkt, Aus
  • Bildfrequenz: 25 Hz
  • Laserpointer
  • Eingebauter 4 GB Flash-Speicher: 30.000 Bilder
  • Bis zu 8 Stunden kontinuierlicher Betrieb
Nicht mehr lieferbar!
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 480 × 360 (172.800 Pixel), NETD: < 30 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -40°C bis 2200°C (-40°F bis 3992°F)
  • Genauigkeit: Max. (±1°C (±1,8°F): 0 bis 100°C (32 bis 212°F); ±1%: 100 bis 150°C (212 bis 302°F))
  • Das 90° drehbare Display und das 180° drehbare Linsendesign
  • 1.x bis 12.x kontinuierlicher digitaler Zoom
  • Manuell, automatisch und 1-Tap Level und Span
  • 30 Hz Bildfrequenz
  • Bis zu 4 Stunden durchgehender Betrieb
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 480 × 360 (172.800 Pixel), NETD: < 30 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -20 °C bis 650 °C (-4 °F bis 1202 °F)
  • Genauigkeit: Max (±2°C/3,6°F, ±2%)
  • Das 90° drehbare Display und das 180° drehbare Linsendesign
  • 1.x bis 12.x kontinuierlicher digitaler Zoom
  • Manuell, automatisch und 1-Tap Level und Span
  • 30 Hz Bildfrequenz
  • Bis zu 4 Stunden durchgehender Betrieb
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 640 x 480 (307.200 Pixel), NETD: < 35 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -20 °C bis 2000 °C (-4 °F bis 3632 °F)
  • Genauigkeit: Max (±2°C/3.6°F, ±2%)
  • 1.x bis 8.x kontinuierlicher digitaler Zoom
  • Manuell, automatisch und 1-Tap Level und Span
  • GPS- & Kompass-Beschriftungsfunktionen
  • Laserlichtzusatz für Langstreckenthermografieziele
  • LED-Lichtzusatz bietet Licht in dunklen Szenarien
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 640 x 480 (307.200 Pixel), NETD: < 35 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -20 °C bis 2000 °C (-4 °F bis 3632 °F)
  • Genauigkeit: Max (±2°C/3.6°F, ±2%)
  • 1.x bis 8.x kontinuierlicher digitaler Zoom
  • Manuelle, automatische und 1-Tap-Ebene und Spanne
  • GPS- & Kompass-Beschriftungsfunktionen
  • Langstrecken-Laserlichtzusatz für Thermografieziele
  • LED-Lichtzusatz bietet Licht in dunklen Szenarien
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 480 x 360 (172.800 Pixel), NETD: < 35 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -20 °C bis 2000 °C (-4 °F bis 3632 °F)
  • Genauigkeit: Max (±2°C/3.6°F, ±2%)
  • 1.x bis 8.x kontinuierlicher digitaler Zoom
  • Manuell, automatisch und 1-Tap Level und Span
  • GPS- & Kompass-Beschriftungsfunktionen
  • Langstrecken-Laserlichtzusatz für Thermografieziele
  • LED-Lichtzusatz bietet Licht in dunklen Szenarien
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 480 x 360 (172.800 Pixel), NETD: < 35 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -20 °C bis 650 °C (-4 °F bis 1202 °F)
  • Genauigkeit: Max (±2°C/3,6°F, ±2%)
  • 1.x bis 8.x kontinuierlicher digitaler Zoom
  • Manuell, automatisch und 1-Tap Level und Span
  • GPS- & Kompass-Beschriftungsfunktionen
  • Laserlichtzusatz für Langstreckenthermografieziele
  • LED-Lichtzusatz bietet Licht in dunklen Szenarien
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 384 x 288 (110.592 Pixel), NETD: < 35 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -20 °C bis 650 °C (-4 °F bis 1202 °F)
  • Genauigkeit: Max (±2°C/3.6°F, ±2%)
  • 1.x bis 8.x kontinuierlicher digitaler Zoom
  • Manuell, automatisch und 1-Tap Level und Span
  • GPS- & Kompass-Anmerkungsfunktionen
  • Langstrecken-Laserlichtzusatz für Thermografieziele
  • LED-Lichtzusatz bietet Licht in dunklen Szenarien
Datenblatt
Flyer
Bedienungsanleitung

  • Hochsensibles Wärmebildmodul mit 640 x 480 Auflösung
  • SuperIR bis zu 1280 x 960 (1.228.800 Pixel)
  • Unterstützt mehrere Farbpaletten
  • Hochwertiges optisches Modul mit 8 MP Auflösung
  • Zwei-Spektrum-Bildfusion, Bild-in-Bild-Vorschau
  • Umfangreicher Temperaturmessbereich: -20 bis 650°C
  • Hohe Temperaturmessgenauigkeit: Max. (± 2°C/3,6°F, ± 2%), bei Umgebungstemperatur von 15°C bis 35°C (59°F bis 95°F) und Objekttemperatur über 0°C (32°F)
  • 640 x 480 Auflösung 3,5'' LCD-Touchdisplay
  • Langstrecken-Laserlichtzusatz für Thermografieziele
  • LED-Lichtzusatz macht das Gerät in erforderlichen Szenarien zu einer Taschenlampe
  • 1,0x bis 8,0x kontinuierlicher digitaler Zoom
  • Unterstützt Fernzugriff auf Alben, Download und schnellen Bericht mit APP
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 256 × 192 (49.152 Pixel)
  • NETD: < 40 mK (@ 25 °C, F#=1.0)
  • Temperaturmessbereich: -20°C bis 550°C (-4°F bis 1022°F)
  • Genauigkeit: Max. (±2°C/3,6°F, ±2%) für Umgebungstemperatur von 15°C bis 35°C (59°F bis 95°F) und Objekttemperaturen über 0°C (32°F)
  • Messvoreinstellungen: Mittelpunkt, Heißpunkt, Kältepunkt, Benutzerdefinierter Punkt
  • Bildfrequenz: 25 Hz
  • 3,2'' LCD-Bildschirmanzeige
  • Bis zu 6 Stunden Dauerbetrieb
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 192 × 144 (27.648 Pixel)
  • NETD: < 40 mK (@ 25°C, F# = 1.0)
  • Temperaturmessbereich: -20°C bis 550°C (-4°F bis 1022°F)
  • Genauigkeit: Max. (± 2°C/3.6°F, ± 2%), bei Umgebungstemperatur 15°C bis 35°C (59°F bis 95°F) und Objekttemperatur über 0°C (32°F)
  • Messvoreinstellungen: Mittelpunkt, Heißpunkt, Kältepunkt, Benutzerdefinierter Punkt
  • Bildfrequenz: 25 Hz
  • 3,2'' LCD-Bildschirmanzeige
  • Bis zu 6 Stunden Dauerbetrieb
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 256 × 192 (49152 Pixel)
  • NETD: < 40 mK (@ 25°C, F# = 1,0)
  • Präzise Temperaturmessung von -20°C bis 400°C
  • 3,5-Zoll-LCD-Touchscreen
  • Messgenauigkeit: Max. (± 2°C/3.6°F, ± 2%)
  • 25 Hz Bildfrequenz
  • Wärmebild-, Fusions-, PIP- und optische Modi
  • optische 8-MP-Kamera
  • Manuelle, automatische und 1-Tap-Ebene und Spanne
  • Alarm bei hoher Temperatur
  • Integrierter 16-GB-Speicher
  • LED-Arbeitsleuchte
  • 1,0x bis 4,0x stufenloser Digitalzoom
  • Bis zu 4 Stunden Dauerbetrieb

Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 192 × 144 (27.648 Pixel)
  • NETD: < 40 mK (@ 25°C, F# = 1,0)
  • Präzise Temperaturmessung von -20°C bis 400°C
  • 3,5-Zoll-LCD-Touchscreen
  • Messgenauigkeit: Max. (± 2°C, ± 2%)
  • 25 Hz Bildfrequenz
  • Wärmebild-, Fusions-, PIP- und optische Modi
  • optische 8-MP-Kamera
  • Manuelle, automatische und 1-Tap-Ebene und Spanne
  • Alarm bei hoher Temperatur
  • Integrierter 16-GB-Speicher
  • LED-Arbeitsleuchte
  • 1,0x bis 4,0x stufenloser Digitalzoom
  • Bis zu 4 Stunden Dauerbetrieb

Datenblatt
Flyer
Bedienungsanleitung

  • Super klares Wärmebild mit einem Fingertipp - Hochempfindlicher (NETD < 40 mK) VOx-Detektor mit einer Auflösung von 256 x 192 (49.152) Pixeln, zusammen mit optimierten Bildverbesserungsalgorithmen, die klare Wärmebilder liefern
  • Manueller Fokus für mehr Präzision - Inspektionen in verschiedenen Entfernungen zwischen 7 cm und 10 m werden damit sehr vereinfacht
  • 25 Hz Bildwiederholfrequenz liefert im Vergleich zu 9Hz ein flüssiges Bild
  • Präzise Temperaturmessungen - Genauigkeit: ± 2°C (-20°C bis 100°C) ; ± 2 % (100°C bis 350°C)
  • Breite Auswahl an verschiedenen Messvoreinstellungen - Hot Spot, Cold Spot, Center Spot, 3 Spotvoreinstellungen, 3 Bereichsvoreinstellungen, Aus Farbpaletten Schwarz heiß, Weiß heiß, Rot heiß, Regenbogen, Eisenbogen, Fusion, Regen
Nicht mehr lieferbar!
Datenblatt
Flyer
Bedienungsanleitung

  • Super klares Wärmebild mit einem Fingertipp - Hochempfindlicher (NETD < 40 mK) VOx-Detektor mit einer Auflösung von 256 x 192 (49.152) Pixeln, zusammen mit optimierten Bildverbesserungsalgorithmen, die klare Wärmebilder liefern
  • 25 Hz Bildwiederholfrequenz liefert im Vergleich zu 9 Hz ein flüssiges Bild
  • Präzise Temperaturmessungen - Genauigkeit: ± 2°C (-20°C bis 100°C) ; ± 2 % (100°C bis 350°C)
  • Weiter Winkel für bessere Sicht - Mit ihrem 50°-Weitwinkelobjektiv bietet die Kamera ein großes Sichtfeld, das sich ideal zum Scannen von Wänden, Böden und Fassaden eignet
  • Breite Auswahl an verschiedenen Messvoreinstellungen - Hot Spot, Cold Spot, Center Spot, 3 Spotvoreinstellungen, 3 Bereichsvoreinstellungen, Aus Farbpaletten Schwarz heiß, Weiß heiß, Rot heiß, Regenbogen, Eisenbogen, Fusion, Regen
Nicht mehr lieferbar!
Datenblatt
Flyer
Bedienungsanleitung

Die austauschbare Objektivserie wird oft zusammen mit tragbaren Wärmebildkameras verwendet, um die Brennweite der Originalkamera auf verschiedene Entfernungen zu erweitern, um unterschiedliche FOVs und Szenenbereiche zu erhalten.

  • FOV [Sichtfeld]: 7,6° [H) x 6,1° (V) @ 660; 5,7° (H) x 4,3° [V] @ 640
  • Kompatibel mit 640, 660
Datenblatt
Bedienungsanleitung

Die austauschbare Objektivserie wird oft zusammen mit tragbaren Wärmebildkameras verwendet, um die Brennweite der Originalkamera auf verschiedene Entfernungen zu erweitern, um unterschiedliche FOVs und Szenenbereiche zu erhalten.

  • FOV (Sichtfeld): 12,5° (H) x 10,0° (V) @ 660; 9,3° (H) x 7,0° (V) @ 640
  • Kompatibel mit 640, 660
Datenblatt
Bedienungsanleitung

Die austauschbare Objektivserie wird oft zusammen mit tragbaren Wärmebildkameras verwendet, um die Brennweite der Originalkamera auf verschiedene Entfernungen zu erweitern, um unterschiedliche FOVs und Szenenbereiche zu erhalten.

  • FOV [Sichtfeld]: 48,2° [H) x 38,5° [V] @ 660; 35,4° [H] x 26,2° [V] @ 640
  • Kompatibel mit 640, 660
Datenblatt
Bedienungsanleitung

  • Max. [+ 3°C/5,4°F, + 3%] für Objekttemperaturen zwischen 0°C [32°F) und 150°C [302°F]
  • Feine Details sichtbar: Kleine Details sind deutlich erkennbar, Abbildung des Ziels von nur 100 fm x 100 jim
  • Einfache Installation: Leicht anzubringende Makrolinse für kompatible Kameras
  • Keine Kalibrierung erforderlich: Einmal installiert, ist die Linse einsatzbereit und es ist nicht nötig, die Kamera zur Kalibrierung an den Hersteller zu senden.
Datenblatt
Bedienungsanleitung

  • Hohe Genauigkeit: Max. [+ 3°C/5,4°F, + 3%], für Objekttemperaturen zwischen 0°C [32°F] und 150°C [302°F]
  • Siehe kleiner: Kleine Details sind deutlich sichtbar, Abbildung des Ziels so klein wie 100 µm x 100 µm
  • Einfache Installation: Einfach an kompatiblen Kameras anzubringen
  • Keine Kalibrierung erforderlich: Einsatzbereit nach der Installation, erspart das lästige Einsenden der Kamera zur Kalibrierung des Objektivs an den Hersteller.

Datenblatt
Bedienungsanleitung

  • 640 × 480 (307.200 Pixel), NETD: < 30 mK (@ 25°C, F# = 1.0)
  • Temperaturmessbereich: -40°C bis 2200°C (-40°F bis 3992°F)
  • Genauigkeit: Max. (±1°C (±1,8°F): 0 bis 100°C (32 bis 212°F); ±1%: 100 bis 150°C (212 bis 302°F))
  • Das Design beinhaltet einen 90° drehbaren Bildschirm und eine 180° drehbare Linse
  • 1024 × 768 OLED elektronischer Sucher und automatische Helligkeit 5-Zoll-Farb-LCD-Display
  • 1.0x bis 12.0x kontinuierlicher digitaler Zoom
  • Manuelle, automatische und 1-Tap Level und Span
  • Manuelle Fokussierung, kontinuierlicher Autofokus, Autofokus und laserunterstützte Fokussierung
  • GPS- und Kompass-Anmerkungsfunktionen
  • 25 Hz Bildfrequenz
  • 8 MP optische Kamera
  • Bis zu 4 Stunden ununterbrochener Betrieb
Datenblatt
Flyer
Bedienungsanleitung

  • Wärmebildauflösung: 640 × 480 (307.200 Pixel), NETD: < 30 mK (@ 25°C, F# = 1,0)
  • Temperaturmessbereich: -20°C bis 650°C (-4°F bis 1202°F)
  • Genauigkeit: Max. (± 2°C/3,6°F, ± 2%)
  • 90° drehbarer Bildschirm und 180° drehbares Objektiv-Design
  • 1024 × 768 OLED elektronischer Sucher und automatische Helligkeitsregelung 5-Zoll-Farb-LCD-Display
  • 1,0× bis 12,0× kontinuierlicher digitaler Zoom
  • Manuelle, automatische und 1-Tap-Level und Spanne
  • Manueller Fokus, kontinuierlicher Autofokus, Autofokus und laserunterstützter Fokus
  • GPS- und Kompass-Anmerkungsfunktionen
  • 25 Hz Bildfrequenz
  • 8-MP-Optikkamera
  • Bis zu 4 Stunden ununterbrochene Nutzung
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 640 × 480 (307.200 Pixel) IR-Auflösung
  • NETD: < 35 mK (bei 25 °C, F#=1,0)
  • Temperaturmessbereich: -20°C - 650°C
  • 3 Arten von Fokusmodi (automatischer Fokus, manueller Fokus und Fokus des Lasermessassistenten) für klare Bilder und genauere Temperaturmessungen
  • Genauigkeit: Max. (±2 °C, ±2 %)
  • Messvoreinstellungen: Center-Spot, Hot-Spot, Cold-Spot, 10 Punkt-Presets, 1 Linien-Preset, 3 Bereichs-Presets
  • Option für Wechselobjektive für verschiedene Szenarien
  • Weitwinkel mit 25° × 19°
  • 50Hz Bildfrequenz
  • 3,5-Zoll-LCD-Touchscreen-Display mit 640 × 480 Auflösung
  • Integrierter Laser-Entfernungsmesser
  • Stellen Sie eine Verbindung zu mobilen Wi-Fi-Geräten her und verwenden Sie die Viewer-App, um Bilder schnell zu teilen
  • Enthält eine akustische Warnung bei hoher Temperatur
  • Ermöglicht bis zu 64 GB Micro-SD-Speicher
  • IP54 wasser- und staubdicht
Produkt wird nicht mehr geliefert. Nachfolgemodell ist die G61 Handheld-Wärmebildkamera
Datenblatt
Flyer
Bedienungsanleitung

  • 480 x 320 (153.600 Pixel) IR-Auflösung
  • 3 Arten von Fokusmodi (automatischer Fokus, manueller Fokus und Fokus des Lasermessassistenten) für klare Bilder und genauere Temperaturmessungen
  • Option für Wechselobjektive für verschiedene Szenarien
  • Eingebetteter Laser-Entfernungsmesser
  • Stellen Sie eine Verbindung zu mobilen Wi-Fi-Geräten her und verwenden Sie die Viewer-App, um Bilder schnell zu teilen
  • 50Hz Bildfrequenz
  • Enthält eine akustische Warnung bei hoher Temperatur
  • Mess-Presets: Center-Spot, Hot-Spot, Cold-Spot, 10 Punkt-Presets, 1 Linien-Preset, 3 Bereichs-Presets
  • Ermöglicht bis zu 64 GB Micro-SD-Speicher
  • IP54 wasser- und staubdicht
Datenblatt
Flyer
Bedienungsanleitung

  • Wärmebildauflösung (IR): 384 x 288 (110.592 Pixel)
  • NETD: <40 mK (bei 25°C, F # = 1,0)
  • Temperaturmessbereich: -20 ° C - 550 ° C
  • Genauigkeit: Max (± 2°C / ± 2%)
  • Messvoreinstellungen: Mittelpunkt, Hot Spot, Cold Spot, User Preset Point / Line / Area
  • Manueller Fokus
  • Optik (Field of View) 37.5° × 28.5°
  • Geometrische Auflösung (IFOV): 1,7 mrad
  • 25 Hz Bildfrequenz
  • 3,5-Zoll-LCD-Touchscreen-Display mit 640 × 480 Auflösung
Nicht mehr lieferbar!
Datenblatt
Flyer
Bedienungsanleitung

  • Wärmebildauflösung (IR): 256 x 192 (49152 Pixel)
  • NETD: <40 mK (bei 25°C, F # = 1,0)
  • Temperaturmessbereich: -20 ° C - 550 ° C
  • Genauigkeit: Max (± 2°C / ± 2%)
  • Messvoreinstellungen: Mittelpunkt, Hot Spot, Cold Spot, User Preset Point / Line / Area
  • Fokusfreie Objektiv
  • Optik (Field of View): 50° x 37,2°
  • Geometrische Auflösung (IFOV): 3,33 mrad
  • 25 Hz Bildfrequenz
  • 3,5-Zoll-LCD-Touchscreen-Display mit 640 × 480 Auflösung
Datenblatt
Flyer
Bedienungsanleitung

  • Wärmebildauflösung (IR): 256 x 192 (49152 Pixel)
  • NETD: <40 mK (bei 25°C, F # = 1,0)
  • Temperaturmessbereich: -20 ° C - 550 ° C
  • Genauigkeit: Max (± 2°C / ± 2%)
  • Messvoreinstellungen: Mittelpunkt, Hot Spot, Cold Spot, User Preset Point / Line / Area
  • Manueller Fokus
  • Optik (Field of View): 25° x 18,8°
  • Geometrische Auflösung (IFOV): 1,74 mrad
  • 25 Hz Bildfrequenz
  • 3,5-Zoll-LCD-Touchscreen-Display mit 640 × 480 Auflösung
Datenblatt
Flyer
Bedienungsanleitung

  • Wärmebildauflösung (IR): 192 x 144 (27.648 Pixel)
  • NETD: <40 mK (bei 25°C, F # = 1,0)
  • Temperaturmessbereich: -20 ° C - 550 ° C.
  • Genauigkeit: Max (± 2°C oder ± 2%)
  • Messvoreinstellungen: Mittelpunkt, Hot Spot, Cold Spot, User Preset Point / Line / Area
  • Optik (Field of View): 18.8° × 14.1°
  • Manueller Fokus
  • Geometrische Auflösung (IFOV): 1,74 mrad
  • 25 Hz Bildfrequenz
  • 640 x 480 - 3,5-Zoll-LCD-Touchscreen-Display
Datenblatt
Flyer
Bedienungsanleitung

  • Wärmebildauflösung (IR): 192x 144 (27.648 Pixel)
  • NETD: <40 mK (bei 25°C, F # = 1,0)
  • Temperaturmessbereich: -20 ° C - 550 ° C
  • Genauigkeit: Max (± 2°C / ± 2%)
  • Messvoreinstellungen: Mittelpunkt, Hot Spot, Cold Spot, User Preset Point / Line / Area
  • Fokusfreie Objektiv
  • Optik (Field of View): 37.2° x 27.8°
  • Geometrische Auflösung (IFOV): 3,33 mrad
  • 25 Hz Bildfrequenz
  • 3,5-Zoll-LCD-Touchscreen-Display mit 640 × 480 Auflösung
Datenblatt
Flyer
Bedienungsanleitung

  • Thermal resolution: 256 × 192 (49,152 pixels)
  • NETD : < 40 mK (@ 25°C,F#=1.0)
  • Temperature measurement range : -20°C to 550°C (-4°F to 1022°F)
  • Accuracy: Max (± 2°C/3.6°F, ± 2%), for ambient temperature 15°C to 35°C (59°F to 95°F) and object temperature above 0°C (32°F)
  • Measurement presets: Center spot, Hot spot, Cold spot, User Preset Point
  • 25 Hz image frequency
  • 3.2'' LCD screen display
  • Up to 8 hours continuous running
Nicht mehr lieferbar.
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 256 × 192 (49 152 Pixel)
  • 25 Hz Bildfrequenz
  • 3,2" LCD Display
  • WLAN-Unterstützung, um den Bildschirm für mobile Geräte freizugeben
  • NETD: < 40mK (@ 25 °C,F#=1.0)
  • Temperaturmessbereich: -20 °C - 550 °C
  • Messgenauigkeit: Max (±2°C/3.6°F, ±2%), für Umgebungstemperatur 15°C bis 35°C und Objekttemperatur über 0°C
  • Voreinstellungen für die Messung: Zentraler Punkt, Heißer Punkt, Kalter Punkt, Aus
  • Bis zu 8 Stunden Dauerbetrieb
Nicht mehr lieferbar!
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 256 × 192 (49 152 Pixel)
  • 25 Hz Bildfrequenz
  • 3,2" LCD Display
  • NETD: < 40mK (@ 25 °C,F#=1.0)
  • Temperaturmessbereich: -20 °C - 550 °C
  • Messgenauigkeit: Max (±2°C/3.6°F, ±2%), für Umgebungstemperatur 15°C bis 35°C und Objekttemperatur über 0°C
  • Voreinstellungen für die Messung: Zentraler Punkt, Heißer Punkt, Kalter Punkt, Aus
  • Bis zu 8 Stunden Dauerbetrieb
Nicht mehr lieferbar.
Datenblatt
Flyer
Bedienungsanleitung

  • Thermische Auflösung: 160 × 120 (19 200 Pixel)
  • 25 Hz Bildfrequenz
  • 3,2" LCD Display
  • WLAN-Unterstützung, um den Bildschirm für mobile Geräte freizugeben
  • NETD: < 40mK (@ 25 °C,F#=1.0)
  • Temperaturmessbereich: -20 °C - 550 °C
  • Messgenauigkeit: Max (±2°C/3.6°F, ±2%), für Umgebungstemperatur 15°C bis 35°C und Objekttemperatur über 0°C
  • Voreinstellungen für die Messung: Zentraler Punkt, Heißer Punkt, Kalter Punkt, Aus
  • Gewicht: 350 g
  • Bis zu 8 Stunden Dauerbetrieb
Datenblatt
Flyer
Bedienungsanleitung

  • Hohe Bildqualität – NETD <40 mK Ein hochempfindlicher Sensor liefert ein deutliches Bild
  • Vollbild und Messung mit voller Geschwindigkeit – 25 Hz Vollbild
  • Messvoreinstellungen: Zentraler Punkt, Heißer Punkt, Kalter Punkt, Aus
  • Kompaktes Design Einzigartiges ergonomisches Design mit besten Komfort bei weniger als 350 g Gewicht
  • Einfache Bedienung Nur vier Tasten, intuitive Menüstruktur
  • Akku-Betriebszeit bis zu 8 Stunden im Dauerbetrieb
  • Laserpointer Laserpointer zum Erleichtern der Lokalisierung von Problemen
  • Ausreichend Speicherplatz Austauschbare SD-Karte (8 GB)
Datenblatt
Flyer
Bedienungsanleitung

  • Einfaches und praktisches medizinisch geeignetes Messgerät für die Körpertemperatur
  • Messgenauigkeit besser als  ±0,5 °C
  • Hilfsfunktion zur Erkennung einer höheren Körpertemperatur als der Mittelwert der geprüften Personen
  • Geringes Infektionsrisiko durch Abstand von 1,5 m zwischen Kamera-Bediener und geprüfter Person
  • Schnelle Inbetriebnahme in jedem Umfeld durch Stativhalterung
Datenblatt
Bedienungsanleitung

  • Außergewöhnlich lange Batteriebetriebszeit von 9 Stunden mit Standard-NiMH-Akkus oder Alkali-Batterien
  • Vernetzung mit Zangenstromwandlern, Multimetern und Umwelt-Messgeräten um zusätzliche Messungen gleichzeitig vorzunehmen, wie Stromstärke, andere Einflussgrößen oder des Taupunkts, um
  • schimmelgefährdete Bereiche zu entdecken
  • Direktes Anfügen von Sprachkommentaren zu den Bildern
  • Umbenennung von Foto- und Wärmebildern entsprechend dem Prüfort
  • Aufzeichnung der Kamera-Konfigurationen je nach Art der Anwendung
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Außergewöhnlich lange Batteriebetriebszeit von 13 Stunden
  • Schnell einsatzbereit nach nur 3 Sekunden
  • Beliebig erweiterbare Tabelle mit Emissivitätswerten
  • Möglichkeit der Umbenennung von Fotos und Wärmebildern entsprechend dem Ort
  • Aufzeichnung und Speicherung der Kamera-Konfiguration je nach Nutzungsart (Gebäude, Schaltschränke, …)
  • Sprachkommentare können direkt mit der Aufnahme eingespeichert werden
  • Bluetooth-Verbindung zu Multimetern und Vielfachmesszangen, so dass alle Messdaten gleichzeitig zu Verfügung stehen
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Wärmebildkamera testo 890 mit FeverDetection-Funktion zur Erkennung von erhöhten Oberflächentemperaturen im Gesicht
  • Zuverlässig: 640 x 480 Pixel Auflösung und sehr gute thermische Empfindlichkeit
  • Sicher: Visueller bzw. akustischer Alarm weist auf Personen mit erhöhten Körperoberflächentemperaturen hin
  • Flexibel: Dank HDMI-Schnittstelle zur Datenübertragung auf einen externen Screen auch semi-stationär einsetzbar z.B. bei Sicherheitskontrollen
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Professionelle Wärmebildkamera testo 890: Auflösung 640 x 480 Pixel, mit SuperResolution-Technologie auf 1280 x 960 Pixel erweiterbar, thermische Empfindlichkeit < 40 mK
  • Supertele-Objektiv mit einem Sichtfeld von 6,6° x 5° für die präzise Erfassung sehr weit entfernter Objekte
  • Sequenzspeicherung im Gerät optional möglich, Feuchteberechnung, SiteRecognition, Panoramabild-Assistent, JPEG-Speicherfunktion, und weitere praktische Features
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Bildqualität mit IR-Auflösung von 320 x 240 Pixeln (mit testo SuperResolution-Technologie 640 x 480 Pixel)
  • Thermische Empfindlichkeit < 0,04°C
  • Volle Kontrolle: Manueller Fokus und wechselbare Objektive
  • Kostenlose Analysesoftware zur Erstellung professioneller Berichte
  • Messorterkennung und automatische Bildverwaltung
  • App zur Analyse und Messberichterstellung vor Ort
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Bildqualität mit IR-Auflösung von 240 x 180 Pixeln (mit testo SuperResolution-Technologie 480 x 360 Pixel)
  • Thermische Empfindlichkeit von 0,08 °C
  • Erfassung und Dokumentation von Umgebungsbedingungen über Funkfühler (Feuchte-/Temperaturfühler / Stromzange)
  • Kostenlose Analysesoftware zur Erstellung professioneller Berichte
  • Bedienung: einfach, intuitiv, schnell, moderner Look
  • App zur Analyse und Messberichterstellung vor Ort
Datenblatt
Bedienungsanleitung

  • Bildqualität mit IR-Auflösung von 160 x 120 Pixeln (mit testo SuperResolution-Technologie 320 x 240 Pixel)
  • Thermische Empfindlichkeit von 0,08 °C
  • Automatische Erkennung von Hot- und Cold-Spots
  • Bedienung: einfach, intuitiv, schnell
  • App zur Analyse und Messberichterstellung vor Ort
  • Kostenlose Analysesoftware zur Erstellung professioneller Berichte
Datenblatt
Bedienungsanleitung

  • Bildqualität mit IR-Auflösung von 160 x 120 Pixeln (mit testo SuperResolution-Technologie 320 x 240 Pixel)
  • Thermische Empfindlichkeit von 0,1 °C
  • Automatische Erkennung von Hot- und Cold-Spots
  • Kostenlose Analysesoftware zur Erstellung professioneller Berichte
  • Bedienung: einfach, intuitiv, schnell
  • Messgenauigkeit von ±2 °C
Datenblatt
Bedienungsanleitung

  • Schnittstelle: Bluetooth, USB
  • Auflösung: 80x80 pixels
  • Sonderfunktion zur Fiebererkennung/-alarm: 32 ... 42°C
  • Standardmessbereichsspanne: -20/380°C
  • Genauigkeit: ±0,5°C für den Bereich 32 ... 42°C
Datenblatt
Bedienungsanleitung

  • Touchscreen Wärmebildkamera mit Video- und Bild in Bild Funktion
  • 384x 288 pixel (Wärmebild)
  • Messbereich: -20 ... +400°C
  • manueller Fokus
Datenblatt
Bedienungsanleitung

  • Bildqualität mit IR-Auflösung von 320 x 240 Pixeln (mit testo SuperResolution-Technologie 640 x 480 Pixel)
  • Thermische Empfindlichkeit von 0,05 °C
  • Erfassung und Dokumentation von Umgebungsbedingungen über Funkfühler (Feuchte-/Temperaturfühler / Stromzange)
  • Integrierter Laser-Marker – auch als Messpunkt im Wärmebild exakt sichtbar
  • App zur Analyse und Messberichterstellung vor Ort
  • Kostenlose Analysesoftware zur Erstellung professioneller Berichte
Datenblatt
Bedienungsanleitung



Messtechnik für Windkraftanlagen – zuverlässige Überwachung für maximale Verfügbarkeit und Lebensdauer

Windkraftanlagen erzeugen Energie unter stark wechselnden mechanischen, elektrischen und klimatischen
Bedingungen. Um eine hohe Anlagenverfügbarkeit, sichere Betriebsführung und lange Lebensdauer der
Hauptkomponenten zu gewährleisten, ist eine präzise Messtechnik unverzichtbar. Die ICS Schneider
Messtechnik GmbH liefert robuste und effiziente Messlösungen für sämtliche Überwachungsaufgaben in
modernen Windenergieanlagen – sowohl Onshore als auch Offshore.

Von der Überwachung des Getriebes über die Kontrolle der Hydrauliksysteme bis hin zur Zustandsüberwachung
von Generator, Turm und Rotorblättern sorgt hochwertige Messtechnik dafür, Schäden frühzeitig zu erkennen,
Wartungszyklen zu optimieren und Stillstandszeiten zu reduzieren.

Wesentliche Messgrößen in Windkraftanlagen

Hydraulikdruck in Pitch- und Bremssystemen

Pitchsysteme verstellen die Rotorblätter und sind essenziell für die Leistungsregelung und
Betriebssicherheit. Bremssysteme schützen die Anlage bei extremen Windverhältnissen oder
Notabschaltungen. Beide Systeme basieren auf hydraulischen Komponenten und müssen kontinuierlich
überwacht werden.

Typische Messstellen:

  • Hydraulikdruck in Pitchzylindern
  • Bremshydraulik (Rotor- und Azimutbremse)
  • Hydraulikversorgungsleitungen
  • Drucküberwachung der Pumpeneinheit
Tabelle: Typische Druckbereiche in Windkraft-Hydrauliksystemen
Komponente Druckbereich Messaufgabe
Pitch-Hydraulik 50–200 bar Sichere Blattverstellung und Lastregelung
Rotorbremse 100–250 bar Sichere Anlagenabschaltung
Azimutbremse 50–150 bar Exakte Ausrichtung der Gondel

Temperaturüberwachung von Generator, Getriebe und Transformator

Temperaturmessungen sind entscheidend für die Sicherheit und Lebensdauer elektrischer und mechanischer
Hauptkomponenten. Überhitzung kann zu schweren Schäden und hohen Reparaturkosten führen.

Typische Messpunkte:

  • Öltemperatur im Getriebe
  • Generatorwicklungen und Lager
  • Transformatoröltemperatur
  • Kühlkreislaufein- und -austritt
Tabelle: Typische Temperaturbereiche
Komponente Temperaturbereich Messaufgabe
Generator 40–120 Grad Celsius Schutz der Wicklungen vor Überlastung
Getriebeöl 40–90 Grad Celsius Optimale Schmierung und Verschleißschutz
Transformator 50–95 Grad Celsius Überwachung der Isolationsfestigkeit

Schwingungs- und Zustandsüberwachung (Condition Monitoring)

Windkraftanlagen sind dynamisch belastete Systeme. Schwingungsanalyse ist daher einer der wichtigsten
Bausteine zur Früherkennung von Schäden an:

  • Getrieben
  • Generatorlagern
  • Rotorwellen
  • Azimut- und Pitchlagern

Moderne Schwingungssensorik ermöglicht die rechtzeitige Identifikation von Unwuchten, Lagerschäden
oder Verzahnungsfehlern und trägt maßgeblich zu einer planbaren Wartung bei.

Umgebungs- und Wetterparameter

Umgebungsdaten beeinflussen den Anlagenbetrieb erheblich. Sie sind nicht nur für die Leistungsregelung,
sondern auch für den Schutz der Anlage relevant.

Typische Messgrößen:

  • Windgeschwindigkeit und Windrichtung
  • Außentemperatur
  • Luftfeuchtigkeit
  • Blattwinkelposition (Pitch-Winkel)

Durchflussmessung in Kühl- und Schmierkreisläufen

Windkraftanlagen verfügen über verschiedene Kühl- und Schmierkreise für Getriebe, Generator und Umrichter.
Eine zuverlässige Durchflussmessung stellt sicher, dass die Komponenten ausreichend geschmiert und gekühlt werden.

Typische Medien:

  • Getriebeöl
  • Kühlflüssigkeit für Generator und Umrichter
  • Hydrauliköl

Messtechnik-Herausforderungen in Windkraftanlagen

Windenergieanlagen präsentieren eine Vielzahl anspruchsvoller Messbedingungen:

  • Starke Vibrationen und wechselnde Lasten
  • Große Temperaturunterschiede (Onshore und Offshore)
  • Hohe Feuchte, Salznebel und Korrosion (Offshore)
  • Dauerbetrieb über viele Jahre
  • Schwierige Zugänglichkeit vieler Messstellen

Die ICS Schneider Messtechnik GmbH bietet hierfür robuste, langlebige und wartungsarme Messlösungen.
Drucksensoren, Temperaturfühler, Schwingungsaufnehmer und Durchflussmessgeräte sind speziell für die
harten Bedingungen in Windenergieanlagen ausgelegt und unterstützen Betreiber dabei, Ausfälle zu verhindern
und die Lebensdauer der Anlage zu maximieren.

  • Zuverlässig und wirtschaftlich
  • Ausführung nach EN 837-1 oder ASME B40.100
  • Nenngröße 40 [1 ½"], 50 [2"], 63 [2 ½"], 80 [3"], 100 [4"] und 160 [6"]
  • Anzeigebereiche bis 0 ... 400 bar [0 ... 6.000 psi]
Datenblatt
Bedienungsanleitung


  • Sehr gute Schwingungsbeständigkeit und Schockfestigkeit
  • Besonders robuste Bauweise
  • Typzulassung für die Schiffsindustrie
  • Anzeigebereiche bis 0 ... 1.000 bar bzw. 0 ... 15.000 psi
Datenblatt
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung

  • Messbereiche 0 … 360°
  • Relative Linearitätsabweichung < 0,1 % v. EW über den gesamten Messbereich
  • Gutes Dämpfungsverhalten, kein Einfluss der Schwerkraft
  • Seewasserbeständig, IP67
  • Einfache Nachrüstung
Datenblatt

.

.

  • Messbereiche 0 ... 5 kN bis 0 ... 200 kN [0 ... 1.124 lbf bis 0... 44.962 lbf]
  • CrNi-Stahl-Ausführung (korrosionsbeständig)
  • Integrierter Verstärker
  • Große Langzeitstabilität, große Schock- und Schwingungsbeständigkeit
  • Gute Reproduzierbarkeit, einfache Montage



Datenblatt
Bedienungsanleitung

  • Messbereiche ab 0 ... 10 kN [ab 0 ... 2.248 lbf]
  • CrNi-Stahl-Ausführung (korrosionsbeständig)
  • Integrierter Verstärker
  • Große Langzeitstabilität, große Schock- und Schwingungsbeständigkeit
  • Gute Reproduzierbarkeit, einfache Montage



Datenblatt
Bedienungsanleitung

  • Gut-/Schlechtanzeige durch parametrierbare Digitalanzeige (rot/grün)
  • Kompakte Größe ermöglicht einfache Installation auf engstem Raum
  • Optimiertes Design erleichtert die OEM-Maschinenintegration
  • Ausgelegt für raue Beanspruchung bis 50 g Schock und -40 ... +125 °C [-40 ... +257 °F]
Datenblatt
Bedienungsanleitung

  • Einstellbereiche: 0,2 … 2 bar [3 ... 30 psi] bis 30 ... 320 bar [450 ... 4.600 psi] und -0,85 ... -0,15 bar [-25 inHg ... -5 inHg]
  • Nichtwiederholbarkeit des Schaltpunktes: ≤ 2 % der Spanne
  • Schaltfunktionen: Schließer, Öffner oder Wechsler
  • Messstoffe: Druckluft, neutrale und selbstschmierende Fluide und neutrale Gase
Datenblatt

  • Gut lesbare, robuste Digitalanzeige
  • Intuitive und schnelle Bedienung
  • Leicht anpassbar an die unterschiedlichsten Einbausituationen
  • Flexibel konfigurierbare und skalierbare Ausgangssignale
Datenblatt
Bedienungsanleitung

  • Einstellbare Schalthysterese
  • Einstellbereiche: 0,2 … 2 bar [3 ... 30 psi] bis 30 ... 320 bar [450 ... 4.600 psi] und -0,85 ... -0,15 bar [-25 inHg ... -5 inHg]
  • Nichtwiederholbarkeit des Schaltpunktes: ≤ 2 %
  • Schaltfunktionen: Schließer, Öffner oder Wechsler
  • Messstoffe: Druckluft, neutrale und selbstschmierende Fluide und neutrale Gase
Datenblatt

.

.

  • Messbereiche: Dehnungen von 0 ... 200 με bis max. 0 ... 1.000 με
  • Große Langzeitstabilität, große Schock- und Vibrationsfestigkeit, gute Reproduzierbarkeit
  • Nachrüstbar, einfache Montage
  • Für den Einsatz in extremen Außenanwendungen (IP67)
  • Relative Linearitätsabweichung < 2 % Fnom
Datenblatt
Bedienungsanleitung

.

.

  • Messbereiche 0 ... 15 kN bis 0 ... 1.500 kN
  • Kompakte Bauform, einfacher Einbau
  • Schutzart IP65
  • Relative Linearitätsabweichung 1 % Fnom
Datenblatt

.

.

  • Messbereiche 40 ... 3.500 kg
  • Umständliches hantieren mit Prüfgewichten entfällt
  • Ein-Sensor-Konzept für den gesamten Lastbereich
  • Maximal- / Minimalwertspeicher
  • Relative Linearitätsabweichung 0,5 % Fnom
Datenblatt

.

.

  • Messbereiche von 0 ... 0,05 bis 0 ... 1.000 bar
  • Nichtlinearität 0,25 % oder 0,5 %
  • Ausgang 4 ... 20 mA, DC 0...10 V, DC 0 ...5 V und weitere
  • Elektrischer Anschluss: Winkelstecker Form A und C, Rundstecker M12 x 1, Kabelausgang 2 m
  • Prozessanschluss G 1/4 A DIN 3852-E, 1/4 NPT und weitere
Datenblatt
Bedienungsanleitung

  • Industrie 4.0-fähiger IO-Link-Sensor verbessert Konnektivität und Diagnose
  • Ausgelegt für raue Beanspruchung bis 1.000 g Schock und -40 ... +125 °C [-40 ... +257 °F]
  • Optimiertes Design erleichtert die OEM-Maschinenintegration
  • Mehrfarbige 360°-LED-Statusanzeige vereinfacht die Fehlersuche und Lokalisierung
Datenblatt
Bedienungsanleitung

  • Messstoffberührte Teile aus CrNi-Stahl
  • Resistent gegen alle üblichen Kältemittel
  • Spezielle Gehäusekonstruktion für bestmögliche Betauungsfestigkeit
  • Private Labelling möglich
Datenblatt
Bedienungsanleitung

  • Messbereiche von 0 … 6 bar bis 0 … 600 bar
  • Nichtlinearität 0,5 %
  • Standard-Industriesignale
  • Elektrischer Anschluss: Winkelstecker Form A und C, Rundstecker M12 x 1, Metri Pack Serie 150, Kabelausgang 2 m ungeschirmt oder geschirmt
  • Viele international übliche Prozessanschlüsse
Datenblatt
Bedienungsanleitung

  • Gut lesbare, robuste Anzeige
  • Intuitive und schnelle Bedienung
  • Leicht anpassbar an die unterschiedlichsten Einbausituationen
Datenblatt

  • Messstoffeignung: Öl, Wasser, Diesel, Kältemittel und weitere Flüssigkeiten
  • Zulässiger Messstofftemperaturbereich: -30 ... +120 °C [-22 ... +248 °F]
  • Ausgangssignal: Widerstand in 3-Leiter-Potentiometerschaltung, Stromausgang 4 ... 20 mA
  • Messprinzip: Reed-Kettentechnik
  • Genauigkeit, Auflösung: 24 mm [0,9 in], 12 mm [0,5 in], 10 mm [0,4 in], 6 mm [0,2 in] oder 3 mm [0,1 in]
Datenblatt
Bedienungsanleitung

.

.

  • Messstoffeignung: Öl, Wasser, Diesel, Kältemittel und weitere Flüssigkeiten
  • Füllstand: Stromausgang 4 ... 20 mA
  • Temperatur: Pt100, Pt1000, Genauigkeit: Klasse B
Datenblatt
Bedienungsanleitung

.

.

  • Maximale Zuverlässigkeit dank hochwertiger Reed-Kontakte
  • Sehr hohe Variantenvielfalt und kundenspezifische Lösungen möglich
  • Einfacher und schneller Einbau
Datenblatt
Bedienungsanleitung

.

.

  • Kompakte Bauform, keine beweglichen Bauteile
  • Einbaulage beliebig
  • Genauigkeit ±2 mm
  • Optische Anzeige des Schaltzustands
  • Auswahl elektrischer Anschlüsse: PUR-, PVC-Kabel oder Rundstecker M8 x 1
Datenblatt
Bedienungsanleitung

.

.

  • Messstoffeignung: Öl, Wasser, Diesel, Kältemittel und weitere Flüssigkeiten
  • Füllstand: Bis zu 3 Schaltausgänge frei definierbar als Schließer, Öffner oder Wechsler
  • Temperatur: 1 Bimetalltemperaturschalter oder Pt100/Pt1000, Genauigkeit: Klasse B
  • Potentialfrei schaltende Reed-Kontakte
Datenblatt
Bedienungsanleitung

.

.

SF₆-Gas Lösungen

  • Hochgenaue Sensorik
  • Drahtloses LoRaWAN®-Ausgangssignal
  • Lange Batterielebensdauer
  • Gute Langzeitstabilität und EMV-Eigenschaften
  • Kompakte Bauform
Datenblatt
Bedienungsanleitung

  • Ventile sind unter Druck und Vakuum trenn- bzw.kuppelbar
  • Vakuum- und druckfest (-1 ... +64 bar)
  • Einsatztemperatur -40 ... +80 °C
  • Leckrate: GCV, GCA, Messkammern: ≤ 1 · 10-8 mbar · l / s GCG: ≤ 1 · 10-5 mbar · l / s
  • Geprüfte Heliumdichtheit von 100 %
Datenblatt

  • Optionale Kundenanpassungen
  • Für wiederholtes Öffnen und Schließen ausgelegt
  • Dichtheitsprüfung mit Helium bis zu 1 · 10-8 mbar · l / sek. zur Sicherstellung eines dichten Systems
Datenblatt

  • Ventile sind unter Druck und Vakuum trenn- bzw.kuppelbar
  • Vakuum- und druckfest (-1 ... +64 bar)
  • Einsatztemperatur -40 ... +80 °C
  • Leckrate: GCV, GCA, Messkammern: ≤ 1 · 10-8 mbar · l / s GCG: ≤ 1 · 10-5 mbar · l / s
  • Geprüfte Heliumdichtheit von 100 %
Datenblatt

  • Ventile sind unter Druck und Vakuum trenn- bzw.kuppelbar
  • Vakuum- und druckfest (-1 ... +64 bar)
  • Einsatztemperatur -40 ... +80 °C
  • Leckrate: GCV, GCA, Messkammern: ≤ 1 · 10-8 mbar · l / s GCG: ≤ 1 · 10-5 mbar · l / s
  • Geprüfte Heliumdichtheit von 100 %
Datenblatt

  • Druckerzeugung über eine Handpumpe
  • Präzisions-Digitalgasdichteanzeiger mit Genauigkeit 0,6 %
  • Variables Anschlusskonzept der Prüflinge
  • Präzises Einstellen des Druckes durch Feinregulierventil
  • Kompakte Bauweise und geringes Gewicht
Datenblatt
Bedienungsanleitung

  • Kompakt und im robusten Transportkoffer
  • 100 % auf Dichtheit geprüft
  • Einsatztemperatur -40 ... +80 °C
Datenblatt

  • Robuste Werkstoffe
  • Vakuum- und druckfest
  • Geprüfte Heliumdichtigkeit
Datenblatt

  • Zwei Empfindlichkeitsstufen über einen Doppelklick der On-/Off-Taste einstellbar
  • Automatische Abschaltfunktion, um unnötigen Batterieverbrauch zu vermeiden
  • Verhindert das Ablesen fehlerhafter Messwerte, indem ein optisches und akustisches Signal über zu geringes Batterie-Level informiert
  • Ersatzmessspitze im Gerät
Datenblatt
Bedienungsanleitung

  • Hochpräzise und reproduzierbare Messungen im ppb-Bereich
  • Schnelle Reaktionszeit
  • Einfache Handhabung und lange Wartungsintervalle
  • Kein Verbrauchsmaterial wie z. B. Spülgas nötig
  • Erweiterbar durch Multiplexer für bis zu 24 Messstellen
Datenblatt

  • Reagiert ausschließlich auf SF6-Gas und ist unempfindlich gegenüber Feuchte, sowie üblichen flüchtigen organischen Verbindungen (VOC)
  • Schnelle Ansprechzeit
  • Kontinuierliche Messung
  • Leicht integrierbar in Leitsystem durch 4 ... 20 mA Ausgang
  • Einstellungen passwortgeschützt
Datenblatt
Bedienungsanleitung

  • Kleinste Konzentrationen bis zu 0,6 ppmv sind detektierbar
  • Reagiert ausschließlich auf SF6-Gas und ist daher unempfindlich gegenüber Feuchte und üblichen flüchtigen organischen Verbindungen (VOC)
  • Einfache Bedienung
  • Schnelle Ansprechzeit
  • Kalibrierung ab Werk, mit zertifizierten Testgasen
Datenblatt
Bedienungsanleitung

  • Mobil durch Akkubetrieb
  • Verwendbar an allen WIKA-Analysegeräten für SF6-Gas
  • Betrieb im geschlossenen SF6-Gas-Kreislauf
  • Einfache Handhabung
Datenblatt

  • Geringes Gewicht und einfach zu transportieren
  • Kostengünstige Variante um SF6-Gasemissionen zu verhindern
  • Kompatibel mit allen WIKA-Gasanalysegeräten
  • Mit Überdruckventil als Berstschutz
  • Beständig gegen Zersetzungsprodukte
Datenblatt

  • Identifikation und präzise Quantifizierung der Hauptzersetzungsprodukte von SF6-Gas
  • Beständig gegen hochkorrosive Gase
  • Zerstörungsfreie Messmethode
  • Ab Werk kalibriert, hohe Langzeitstabilität des Systems
Datenblatt

  • Liefert Messwerte für Feuchte, Gaszusammensetzung (Reinheit) und Zersetzungsprodukte (optional
  • Geringes Transportgewicht von 25 kg
  • Drei Methoden zur emissionsfreien Messgasbehandlung: - Direktes Rückpumpen in den getesteten Gasraum - Pumpen in externen Gaszylinder - Auffangen im externen Gasbeutel
  • Akkubetrieb für min. 5 Messungen oder Netzbetrieb
  • Unterliegt keinen Transportbeschränkungen (IATA)
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Ölfreier Kompressor
  • Ölfreier Vakuumkompressor
  • Doppelte Reinigung von Partikeln, Feuchtigkeit und Zersetzungsprodukten
  • Geringer Wartungsaufwand
  • Bedienung über 10" Touchscreen
Datenblatt

  • Ölfreier Kompressor und Vakuumkompressor
  • Option zur Gasfilterung vor Ort auf die gewünschte Feuchte
  • Geringer Wartungsaufwand
Datenblatt

  • Gewährleistung der Anlagensicherheit durch ein doppeltes Sicherheitssystem
  • Effiziente Reduzierung von Wartungsaufwänden an SF6-Gasgefüllten Betriebsmitteln (Gastrocknung während des Betriebs)
  • Einsatz zweier paralleler Filter (Typ GPF-10) für hohe Wasseraufnahmekapazitäten
  • Geringer Wartungsaufwand
  • Einfache und intuitive Bedienung über 7" Touchscreen
Datenblatt

  • Ergonomisches Design und robuste Bauweise ermöglichen einen einfachen Transport
  • Präzises Nachfüllen dank hochgenauer Waage mit großer Digitalanzeige (Option)
  • Große Auswahl an Vakuumpumpen für jeden Anwendungsfall (Option)
Datenblatt
Bedienungsanleitung

  • 3-in-1-Filtereinsatz zum Herausfiltern von Partikeln, reaktiven Zersetzungsprodukten und Feuchte
  • Leicht austauschbarer Filtereinsatz
  • Hoher Gasdurchsatz durch Strömungsoptimierung
  • Robuste und verlässlich abdichtende Konstruktion
  • Korrosionsschutz durch eloxiertes Filtergehäuse
Datenblatt

  • Hohe Genauigkeit von ±30 g
  • Schutzart IP 65
  • Ergonomisches Design, kompakte Leichtbauweise
  • Klappbarer Wiegerahmen aus hochwertig verzinktem Stahl
  • Einfache Handhabung durch niedrige Plattformhöhe
Datenblatt

  • Hohe Kompressorleistung
  • Kompakte Abmessungen
  • Robuste Ausführung für den Service
  • Übersichtliche Anzeige der Betriebsdrücke
Datenblatt

  • Absaugung bis Restdruck < 5 mbar abs.
  • Frei von Öl und Schmiermittel
  • Hohe Dichtigkeit
  • Schwingungsarm und leise
  • Kühllaufend im Dauerbetrieb
Datenblatt

  • Saugvermögen bis zu 10 m3/h
  • Enddruck ≤ 0,02 mbar abs. erreichbar
  • Kompakte Bauweise und geringes Gewicht
  • Eingebaute Ölrücklaufsperre und Ölnebelrückführung
  • Präzisions-Vakuummessgerät optional
Datenblatt

  • Ölfreier Kompressor und Vakuumkompressor
  • Option zur Gasfilterung vor Ort auf die gewünschte Feuchte
  • Geringer Wartungsaufwand
  • SIL2-Sicherheitskontrolle zur Reduzierung der Emission von SF6-Gas auf das absolute Minimum.
  • Schnelle Rückgewinnung von SF6-Gas für große Gasräume dank leistungsstarker Komponenten
Datenblatt

  • Ölfreier Kompressor und Vakuumkompressor
  • Option zur Gasfilterung vor Ort auf die gewünschte Feuchte
  • Geringer Wartungsaufwand
  • Schnelle Rückgewinnung von SF6-Gas für große Gasräume dank leistungsstarker Komponenten
Datenblatt

  • Nachrüstung für Leckageerkennungssysteme
  • Funktionsprüfung oder Rekalibrierung ohne Demontage gemäß EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase
  • Prüfanschluss aus CrNi-Stahl
Datenblatt

  • Temperaturkompensiertes Druckmessgerät mit Bourdonfeder
  • Für den Betrieb im Freien geeignet
  • Messstoffberührte Teile aus CrNi-Stahl
  • Lokale Anzeige mit Alarmkontakten
  • Hermetisch Dicht, dadurch kein negativer Einfluss durch Luftdruckschwankungen und Höhenunterschiede
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Örtliche Anzeige mit Schaltkontakten
  • Temperaturkompensiert und hermetisch dicht, dadurch kein Einfluss von Temperaturschwankungen, Höhendifferenzen und Luftdruckschwankungen
  • Kompensation für Gasgemische möglich
  • Funktionsprüfung oder Rekalibrierung ohne Demontage gemäß EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase
  • Prüfanschluss ist geschweißt, um Leckagen vorzubeugen
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Isochorengenaues, temperaturkompensiertes Schalten und Anzeigen über den gesamten Temperaturbereich
  • Vollständige lokale Anzeige des Dichte- und Vakuumbereichs auf einem 100 mm Zifferblatt
  • Erhöhte Anlagensicherheit durch Selbstdiagnose
  • Bereit für alle Alternativgase
  • Sehr hohe Langzeitstabilität durch verschweißtes Referenzgasvolumen
Datenblatt
Bedienungsanleitung

  • Örtliche Anzeige mit Grenzsignalgeber
  • Fernablesung (Ausgang 4 … 20 mA, 2-Leiter), Messbereiche von 0 ... 10 g/Liter bis 0 ... 80 g/Liter
  • Hohe elektromagnetische Verträglichkeit (EMV)
  • Luftdicht abgeschlossen, daher unbeeinflusst von Luftdruckschwankungen und unterschiedlichen Montagehöhen
Datenblatt
Bedienungsanleitung

  • Örtliche Anzeige mit Grenzsignalgeber
  • Fernablesung (Ausgang 4 … 20 mA, 2-Leiter), Messbereiche von 0 ... 10 g/Liter bis 0 ... 80 g/Liter
  • Hohe elektromagnetische Verträglichkeit (EMV)
  • Luftdicht abgeschlossen, daher unbeeinflusst von Luftdruckschwankungen und unterschiedlichen Montagehöhen
Datenblatt
Bedienungsanleitung

  • Messbereiche von 0 ... 10 bis 0 ... 80 g/Liter
  • Ausgangssignal 4 ... 20 mA, Zweileiter
  • Messstoffberührte Teile und Gehäuse aus CrNi-Stahl, vollverschweißt
  • Schutzart IP 54 bis 68, je nach Art des elektrischen Anschlusses
  • Hervorragende Langzeitstabilität, hohe Störsicherheit
Datenblatt
Bedienungsanleitung

  • Messbereiche von 0 ... 10 bis 0 ... 80 g/Liter
  • Ausgangssignal 4 ... 20 mA, Zweileiter
  • Temperaturkompensiert und hermetisch dicht, dadurch kein Einfluss von Temperaturschwankungen, Höhendifferenzen und Luftdruckschwankungen
  • Messstoffberührte Teile und Gehäuse aus CrNi-Stahl, vollverschweißt
  • Schutzart IP 67, Feldgehäuse, hervorragende Langzeitstabilität, hohe Störsicherheit
Datenblatt
Bedienungsanleitung

  • Ideal für Smart-Grid oder Modernisierungsprojekte
  • Vor-Ort-Anzeige mit Schaltkontakten und Modbus®-Ausgang
  • Modbus® liefert Messwerte für Druck, Temperatur und Gasdichte
  • Kompakte Bauweise mit nur einem Prozessanschluss
  • Präzise Sensorik ermöglicht hochgenaue Gasdichteermittlung
Datenblatt
Bedienungsanleitung

  • Hochgenaue Sensorik
  • Ausgangsprotokoll Modbus® über RS-485-Schnittstelle
  • Schutzart IP65
  • Sehr gute Langzeitstabilität und EMV-Eigenschaften
  • Kompakte Abmessungen
Datenblatt
Bedienungsanleitung

  • Hochgenaue Sensorik
  • Digitales MODBUS® RTU oder analoges 4 .. 20 mA Ausgangssignal
  • Schutzart IP67, wahlweise mit Feldgehäuse IP6k9k
  • Sehr gute Langzeitstabilität und EMV-Eigenschaften
  • Kompakte Abmessungen
Datenblatt
Bedienungsanleitung

  • Hochgenaue Sensorik
  • Ausgangsprotokoll Modbus® über RS-485-Schnittstelle
  • Schutzart IP65
  • Sehr gute Langzeitstabilität und EMV-Eigenschaften
  • Kompakte Abmessungen
Datenblatt
Bedienungsanleitung

  • Luftdruck- und Höhenunabhängig
  • Keine Nachkalibrierung erforderlich
Datenblatt

  • Isochorengenaues, temperaturkompensiertes Schalten über den gesamten Temperaturbereich
  • Erhöhte Anlagensicherheit durch Selbstdiagnose
  • Bereit für alle Alternativgase
  • Sehr hohe Langzeitstabilität durch verschweißtes Referenzgasvolumen
Datenblatt
Bedienungsanleitung

  • Gehäuse und messstoffberührte Teile aus CrNi-Stahl
  • Örtliche Anzeige des Druckes normiert auf 20 °C [68 °F]
  • Temperaturkompensiert und hermetisch dicht, dadurch kein Einfluss von Temperaturschwankungen, Höhendifferenzen und Luftdruckschwankungen
  • Kompensation für Gasgemische möglich
  • Rückverfolgbarkeit durch Seriennummer
Datenblatt

  • Gehäuse und messstoffberührte Teile aus CrNi-Stahl
  • Örtliche Anzeige des Druckes normiert auf 20 °C [68 °F]
  • Temperaturkompensiert und hermetisch dicht, dadurch kein Einfluss von Temperaturschwankungen, Höhendifferenzen und Luftdruckschwankungen
  • Rückverfolgbarkeit durch Seriennummer
Datenblatt

  • Hochpräzise Vor-Ort-Anzeige
  • Loggerfunktion mit bis zu 3 Messwerten pro Sekunde
  • Kommunikation und Datenaustausch über WIKA-Wireless
Datenblatt
Bedienungsanleitung



Messtechnik für Wasserkraftanlagen – präzise Überwachung für sichere und effiziente Energiegewinnung

Wasserkraftanlagen zählen zu den leistungsstärksten und zuverlässigsten Formen erneuerbarer Energie.
Ob Laufwasserkraftwerk, Speicherkraftwerk oder Pumpspeicherkraftwerk – die kontinuierliche
Energieerzeugung hängt von einer präzisen Überwachung hydraulischer, mechanischer und elektrischer
Prozessgrößen ab. Messfehler können zu Leistungsverlusten, ineffizienter Turbinenführung oder
sicherheitskritischen Situationen führen.

Die ICS Schneider Messtechnik GmbH bietet robuste, langzeitstabile Messlösungen für alle zentralen
Anlagenteile – vom Wassereinlauf über Turbine und Generator bis hin zum Transformator. Besonders in feuchten,
vibrationsintensiven und schwer zugänglichen Bereichen sorgt zuverlässige Sensorik für Sicherheit, Effizienz
und planbare Wartungsintervalle.

Wesentliche Messgrößen in Wasserkraftanlagen

Durchflussmessung in Zulauf- und Druckleitungen

Der Wasserfluss bestimmt direkt die erzeugbare Leistung einer Turbine. Exakte Durchflussmessung ist
entscheidend für Wirkungsgradoptimierung, Lastregelung und die sichere Steuerung von Schützen und
Leitschaufeln.

Typische Messstellen:

  • Zulaufkanäle und Einlaufbauwerke
  • Druckrohrleitungen
  • Leitapparat der Turbine
  • Bypass- und Entlastungsleitungen
Tabelle: Typische Durchflussbereiche
Leistungsklasse Typischer Durchfluss Messaufgabe
Kleine Wasserkraftwerke 0,1–5 m³/s Lastregelung und Wirkungsgradoptimierung
Mittelgroße Anlagen 5–50 m³/s Überwachung der Leistungsabgabe
Große Speicherkraftwerke 50–300 m³/s Stauzielsteuerung und Turbinenregelung

Druckmessung im Wasserweg und im Hydrauliksystem

Druckmessungen sind sowohl für die Sicherheit als auch für die Leistungsregelung essenziell. Sie dienen der
Überwachung der Wasserführung, der Turbinenregelung und hydraulischen Stellglieder.

Typische Messstellen:

  • Druckrohrleitung (Staudruck)
  • Hydraulikdruck der Turbinenregelung
  • Öldrucksystem für Leitschaufeln und Schützen
  • Unterdruck in Entlüftungssystemen

Temperaturüberwachung von Generator und Lagerstellen

Temperaturüberwachung schützt elektrische und mechanische Komponenten vor Überlastung. Besonders in
Wasserkraftanlagen, in denen Komponenten permanent laufen, sind stabile Temperaturen entscheidend für
eine lange Lebensdauer.

Typische Messpunkte:

  • Generatorwicklungen
  • Lagerstellen der Turbinenwelle
  • Kühlkreisläufe von Generator und Transformator
  • Öl- und Wassergekühlte Führungslager
Tabelle: Kritische Temperaturbereiche
Komponente Temperaturbereich Messaufgabe
Generatorwicklungen 40–120 Grad Celsius Schutz vor Überhitzung und Isolationsschäden
Gleitlager 30–70 Grad Celsius Sicherstellung optimaler Schmierung
Transformator 50–90 Grad Celsius Überwachung der Kühlleistung

Schwingungs- und Zustandsüberwachung

Turbinen und Generatoren unterliegen hohen dynamischen Belastungen. Schwingungsüberwachung ist daher
ein zentraler Bestandteil des Condition Monitoring und verhindert teure Schäden oder Ausfälle.

Typische Überwachungsaufgaben:

  • Unwucht- und Lagerschadenfrüherkennung
  • Überwachung des Rotors von Turbine und Generator
  • Analyse von Resonanz- und Schwingungsverhalten
  • Zustandsdiagnose im Dauerbetrieb

Füllstand- und Wasserstandsmessung

Wasserstands- und Füllstandsmessungen spielen eine zentrale Rolle bei Stauzielregelung,
Turbinenführung und Hochwassermanagement.

Typische Messpunkte:

  • Oberwasser und Unterwasser
  • Stauseepegel
  • Ausgleichsbecken
  • Sumpf- und Pumpenschächte

Messtechnik-Herausforderungen in Wasserkraftanlagen

Wasserkraftwerke stellen besondere Anforderungen an die Messtechnik:

  • Hohe Feuchtigkeit und Kondensation
  • Temperaturwechsel zwischen kaltem Wasser und warmen Maschinen
  • Starke Vibrationen an Turbine und Generator
  • Lange Standzeiten und 24/7-Betrieb über Jahrzehnte
  • Korrosive Einflüsse durch Wasser, Öle und additivhaltige Medien

Die ICS Schneider Messtechnik GmbH entwickelt Messlösungen, die genau auf diese Herausforderungen
abgestimmt sind. Dazu gehören druckfeste Sensoren, temperatursichere Messfühler, vibrationsresistente
Überwachungssensoren und zuverlässige Durchflussmesssysteme, die eine sichere, wirtschaftliche und
effiziente Betriebsführung von Wasserkraftanlagen gewährleisten.

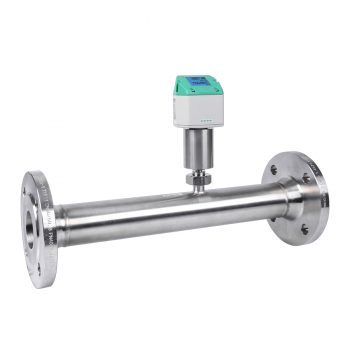

  • Betriebsbereite Kompaktausführung zur Minimierung des Installationsaufwands – daher kein Mengenumwerter notwendig
  • Liefert Durchfluss, Gesamtverbrauch, Temperatur und Druck
  • Differenzdruck-Sensorelement mit einzigartiger Sensitivität, misst hochgenau bereits < 2 m/s
  • Großer Durchflussmessbereich mit erweiterter Messspanne durch den Einsatz von Messstrecken mit reduziertem Innendurchmesser
  • Geringere Einlaufstrecken durch den Einsatz eines mittelwertbildenden Staurohrs
  • Robustes Design, keine beweglichen Teile
  • Sensorkopf kann zur Kalibration abgenommen werden
Datenblatt
Bedienungsanleitung

  • Stromversorgung: 24 VDC nominal, 12–30 VDC @ 100 mA
  • Ausgang: 4–20 mA (Modul zur Umwandlung des Ausgangs für andere Controller-Eingänge verfügbar)
  • Reaktionszeit: < 0,175 Sekunden
  • Temperaturbereich: Kaltes Ende: –51 °C bis 140 °C (–60 °F bis +284 °F) Heißes Ende: –51 °C bis 325 °C (–60 °F bis 617 °F)
  • Prozessdruck: bis 400 psig (2,8 MPa)
  • Empfindlichkeit (Standard): 5 mA @ 1×1010 Photonen/in²/s @ 310 nm
  • Empfindlichkeit (ILG): 6,5 mA @ 1×1010 Photonen/in²/s @ 310 nm



Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Stromversorgung: 24 VDC nominal, 12–30 VDC @ 100 mA
  • Ausgang: 4–20 mA (ein Modul zur Umwandlung des Ausgangssignals für andere Controller-Eingänge ist verfügbar)
  • Reaktionszeit: < 0,025 Sekunden
  • Temperaturbereich: -40 °C bis +150 °C (-40 °F bis +300 °F), 235 °C (455 °F) mit spezifizierter Wasser- oder Luftkühlung
  • Prozessdruck: bis 400 psig (2,8 MPa)
  • Empfindlichkeit (Standard): 5 mA @ 1×1010 Photonen/in²/s @ 310 nm
  • Empfindlichkeit (ILG): 6,5 mA @ 1×1010 Photonen/in²/s @ 310 nm



Datenblatt
Bedienungsanleitung

  • Hohe Zuverlässigkeit und Lebensdauer
  • Bis zu 4 Schaltkontakte pro Gerät
  • Geräte mit Elektronikkontakten für SPS-Anwendungen
  • Kontaktgeräte entsprechen DIN 16085



Datenblatt
Bedienungsanleitung
Bedienungsanleitung Ex

  • Messung zweier unabhängiger Ströme
  • Messung von Narrow-Band High-Speed-Bursts (NBHS)
  • Innovatives HMI (Human-Machine Interface) mit Touch- und Gestensteuerung
  • Integrierter Datenlogger mit hoher Kapazität
  • Eingebettete “WIKA WebApp“-Konfiguration (keine externe Software erforderlich)
Datenblatt

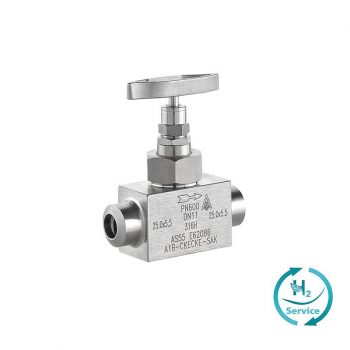

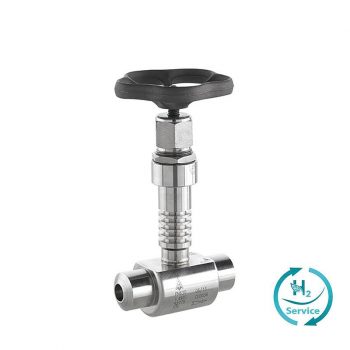

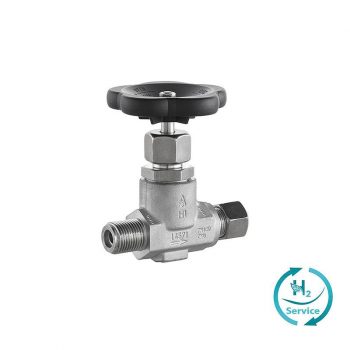

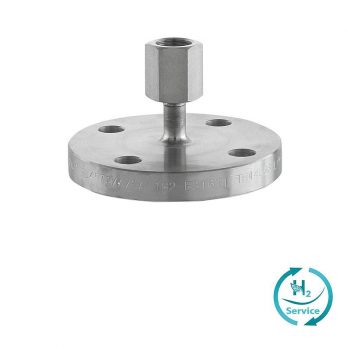

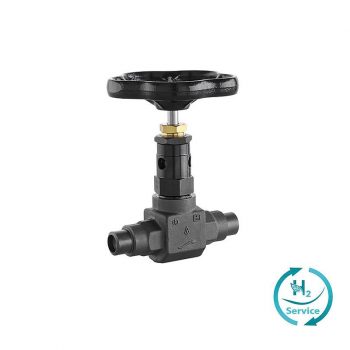

Zur Montage von Druckmessgeräten, Absperrhähnen, Absperrventilen, Wassersackrohren, Drosselvorrichtungen und anderen Zubehörteilen

Datenblatt

  • Messbereiche intern bis 0–400 bar, extern bis 0–700 bar
  • Fehlergrenze bis ±0,025 % vom Messbereich
  • Integrierte Druck- und Vakuumerzeugung
  • Simultane Anzeige von Soll- und Istwert
  • Automatische Messfehlerberechnung direkt am Gerät
  • Eigene ATEX-Version (II 1 GEEx ia IIC T4)
  • Datenspeicher und RS232-Schnittstelle
  • Erweiterung über externe Referenzsensoren möglich
Datenblatt

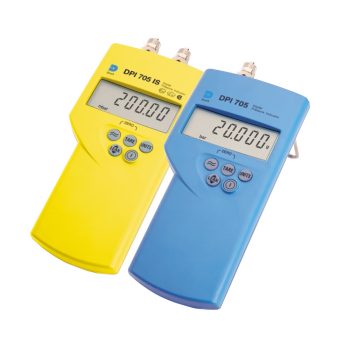

  • Meßbereiche intern/extern 0–70 mbar bis 0–700 bar Relativ-, Absolut-, Differenzdruck
  • Auch in Ex erhältlich, EEx ia II CT4
  • Hohe Genauigkeit, 0,1% vom Meßbereich
  • Leichtes, robustes ABS-Gehäuse mit Aufstellfuß
  • Handliches Design, Batteriebetrieb, 300 h Betriebsdauer
  • Lecktest, Max./Min.-Überwachung, Filter
  • Anschluß-Kits mit Handpumpen
Datenblatt

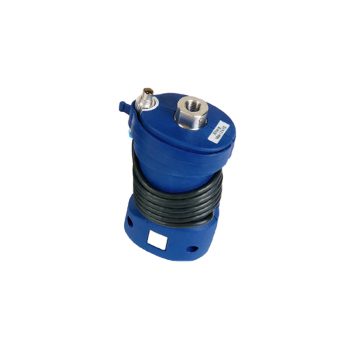

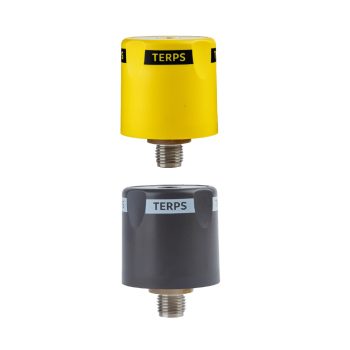

  • Druckbereiche von 25 mbar bis 700 bar (10 in H2O bis 10.000 psi)
  • 0,05 % FS „All-inclusive“-Genauigkeit
  • Optional 0,01 % FS Premium-Genauigkeit
  • Vollständig austauschbar, keine Einrichtung erforderlich
  • Schlagfest, durch Elastomer geschützt
  • Robust, wetterfest und einfach zu bedienen
Datenblatt

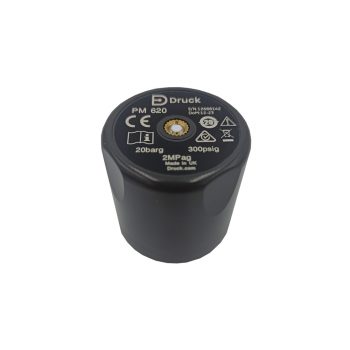

PM620

  • Digitale Druckmodule mit einfacher Schraubverbindung – handfest, ohne Werkzeug.
  • Vollständig austauschbar, keine Einrichtung oder Kalibrierung nach dem Wechsel nötig.
  • Messbereiche von 70 mbar bis 1.000 bar (≈ 1 bis 15.000 psi).
  • Gesamtunsicherheit ab 0,025 % FS, stabile Leistung über den spezifizierten Temperaturbereich.
  • IP65 abgedichtet, robuste Bauweise; medienberührte Teile edelstahlkompatibel.
  • Kompatibel mit Druckkalibratoren DPI612 und DPI620G/DPI620G-IS.
  • Auflösung 4–7 Stellen, Lageeinfluss < 0,2 mbar/g; CE/UKCA & RoHS konform.

PM620-IS

  • Alle Vorteile des PM620, zusätzlich eigensichere Zulassungen (ATEX/IECEx).
  • Geeignet für Zone 1 / Ex-Bereiche, Kennzeichnung z. B. Ex ib IIC T4 Gb (−10 °C … +50 °C).
  • Werkzeuglose Schraubverbindung für Druck- und Elektroanschluss; schneller Modulwechsel.
  • Kompatibel mit DPI612 und DPI620G-IS in explosionsgefährdeten Bereichen.
  • IP65, robuste Industrieausführung; medienberührte Teile edelstahlverträglich.
  • Hohe Genauigkeit und Stabilität; Auflösung 4–7 Stellen, Unsicherheitsniveau 95 % (k=2).
  • Ideal für Service, Instandhaltung und Vor-Ort-Kalibrierung in Ex-Zonen.



Datenblatt
