Datenblatt
Anwendungen
- Kombinierte Füllstands- und Temperaturmessung von Flüssigkeiten im Maschinenbau
- Steuerungs- und Überwachungsaufgaben für Hydraulikaggregate, Kompressoren und an Kühlanlagen
Beschreibung

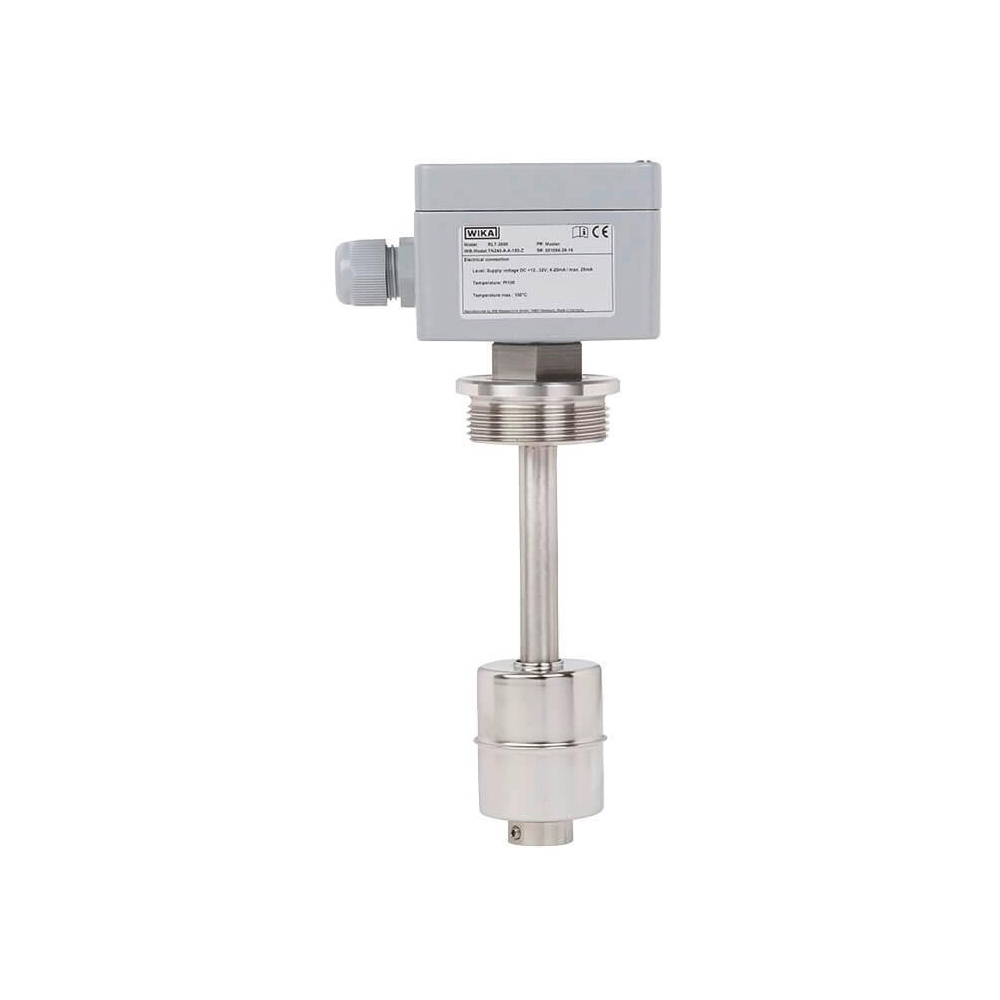

Der Füllstandssensor mit Temperaturausgang Typ RLT-3000 kombiniert die Erfassung von Füllstand und Temperatur von Flüssigkeiten an einer Messstelle. Der verwendete CrNi-Stahl eignet sich für eine Vielzahl von Messstoffen wie z. B. Öl, Wasser, Diesel und Kältemittel.
Messprinzip
Ein im Schwimmer eingebauter Permanentmagnet betätigt durch sein Magnetfeld die im Gleitrohr eingebaute Widerstandsmesskette. Der eingebaute Transmitter wandelt das Signal der Widerstandsmesskette in ein 4 … 20 mA Stromsignal. Das Stromsignal ist proportional zum Füllstand.
Für die Temperaturmessung ist am Ende des Gleitrohres ein Platin-Messwiderstand verbaut.
