Messtechnik in SF₆-Anlagen der Energieübertragung und -verteilung

waldemar ZE2ePctbnQs unsplash

Foto von Waldemar auf Unsplash



Gasisolierte Schaltanlagen (GIS), die mit Schwefelhexafluorid (SF₆) betrieben werden, spielen
eine zentrale Rolle in der modernen Energieübertragung und -verteilung. Sie ermöglichen kompakte,
leistungsfähige und hochzuverlässige Anlagen, die selbst unter extremen Umgebungsbedingungen
stabil arbeiten. Da SF₆ essenziell für die elektrische Isolation und Lichtbogenlöschung ist,
müssen dessen Zustand und Reinheit jederzeit präzise überwacht werden.

In diesem Umfeld besitzt Messtechnik eine besondere Bedeutung: Sie stellt sicher, dass
Gasdruck, Dichte, Feuchtigkeit, Temperatur und mögliche Abbauprodukte genau erfasst werden.
Diese Parameter entscheiden darüber, ob Schaltanlagen sicher betrieben werden können und ob
das Isolationsvermögen des Gases langfristig erhalten bleibt. Gleichzeitig trägt eine
zuverlässige Überwachung dazu bei, Leckagen frühzeitig zu erkennen und Umweltbelastungen
zu vermeiden.

Die folgenden Abschnitte zeigen, welche Messgrößen in SF₆-Anlagen besonders relevant sind,
welche Herausforderungen bestehen und welche Anforderungen Messtechnik erfüllen muss, um
einen sicheren und nachhaltigen Betrieb von Energieverteilungs- und Übertragungssystemen
zu gewährleisten.

Relevante Eigenschaften von SF₆ für die Messtechnik

Schwefelhexafluorid (SF₆) besitzt eine Reihe physikalischer Eigenschaften, die es ideal für den
Einsatz in gasisolierten Schaltanlagen machen – gleichzeitig aber komplexe Anforderungen an die
Messtechnik stellen. Das Gas reagiert kaum chemisch, bietet hervorragende dielektrische
Eigenschaften und ermöglicht kompakte Anlagenbauformen. Für eine sichere Nutzung müssen jedoch
mehrere Parameter kontinuierlich überwacht werden, da Veränderungen der Gasqualität direkt das
Isolationsvermögen beeinflussen können.

Zentrale physikalische Eigenschaften

  • Hohe dielektrische Festigkeit: SF₆ isoliert Spannungen deutlich besser als Luft.
  • Effektive Lichtbogenlöschung: das Gas absorbiert Energie und trennt elektrische Kontakte sicher.
  • Niedrige Wärmeleitfähigkeit: beeinflusst die Temperaturentwicklung in geschlossenen Anlagen.
  • Chemische Trägheit: unter Normalbedingungen sehr stabil, bei Lichtbögen jedoch Bildung von Abbauprodukten.
  • Starkes Temperatur-Dichte-Verhältnis: Dichteveränderungen sind direkt abhängig von Temperatur und Druck.

Bedeutung für die Messtechnik

Diese Eigenschaften machen eine präzise messtechnische Erfassung notwendig. Insbesondere die Kombination
aus Druck, Temperatur und Dichte ist für den Zustand des Gases entscheidend. Gleichzeitig müssen
Feuchtigkeit sowie mögliche Zersetzungsprodukte überwacht werden, da sie die Isolation beeinträchtigen
und Korrosion verursachen können.

Messgröße Relevanz Typische Auswirkungen bei Abweichung
Druck Direkter Indikator für Gasmenge und Dichte Sinkende Druckwerte können auf Leckagen oder Temperaturänderungen hinweisen
Dichte Entscheidend für das Isolationsvermögen von SF₆ Zu geringe Dichte kann zu elektrischen Überschlägen führen
Temperatur Beeinflusst die gemessenen Druck- und Dichtewerte Falsche Korrektur führt zu fehlerhaften Gaszustandsbewertungen
Feuchtigkeit Maß für mögliche Kondensation und Isolationsverschlechterung Erhöhte Feuchte fördert Korrosion und Lichtbogenbildung
Zersetzungsprodukte Entstehen bei Lichtbögen oder thermischer Belastung Können toxisch sein und Materialien im System angreifen

Die Überwachung dieser Größen ist nicht nur für die Betriebssicherheit wichtig, sondern auch für die
langfristige Anlagenzuverlässigkeit und die Einhaltung gesetzlicher Umweltvorgaben. Moderne Messtechnik
muss daher präzise, langzeitstabil und imstande sein, selbst kleinste Abweichungen zu erkennen.

Anwendungsbereiche der Messtechnik in SF₆-basierten Schaltanlagen

In Anlagen zur Energieübertragung und -verteilung übernimmt Messtechnik eine zentrale Rolle für
Betriebssicherheit, Anlagenverfügbarkeit und die Einhaltung regulatorischer Vorgaben. Da SF₆ als
Isolier- und Schaltmedium eingesetzt wird, müssen verschiedene Prozess- und Umweltparameter
dauerhaft überwacht werden. Jede Abweichung kann nicht nur den Anlagenbetrieb beeinträchtigen,
sondern auch sicherheitsrelevante und ökologische Folgen haben.

1. Gasdruck- und Gasdichteüberwachung

Die Kombination aus Druck, Temperatur und Gasdichte bestimmt maßgeblich das
Isolationsvermögen von SF₆. Veränderungen dieses Gleichgewichts können durch Leckagen,
Materialalterung oder thermische Effekte entstehen.

  • Überwachung des Betriebsdrucks in SF₆-Tanks und -Modulen
  • Kompensation von Temperaturabhängigkeiten zur korrekten Dichtebestimmung
  • Früherkennung potenzieller Gasverluste durch Trends und Alarme

2. Feuchtemessung im Gasraum

Feuchtigkeit zählt zu den kritischsten Einflussgrößen in SF₆-Anlagen. Bereits geringe
Mengen Wasserdampf können die Durchschlagsfestigkeit des Gases reduzieren und Korrosion
verursachen.

  • Überwachung der relativen und absoluten Feuchte im Gas
  • Prävention von Kondensationsereignissen bei temperaturempfindlichen Bereichen
  • Langfristige Beurteilung der Gasqualität

3. Messung von Abbau- und Zersetzungsprodukten

Bei Schalthandlungen oder thermischen Belastungen kann SF₆ zerfallen und reaktive
Nebenprodukte bilden. Diese können sowohl gesundheitsschädlich sein als auch Bauteile in
den Anlagen angreifen.

  • Erfassung typischer Abbauprodukte (z. B. SOF₂, SO₂, HF)
  • Beurteilung der Gasqualität nach Schaltvorgängen
  • Erkennung kritischer Betriebszustände durch chemische Analyse

4. Temperaturüberwachung

Die Temperatur im Gasraum beeinflusst sowohl den Druck als auch die Dichte.
Eine präzise Temperaturerfassung ist deshalb für jede Zustandsbewertung unerlässlich.

  • Kontinuierliche Messung der Gastemperatur
  • Korrektur von Druckwerten zur exakten Dichteberechnung
  • Erkennung thermischer Überlastsituationen

5. Leckageerkennung und Umgebungsüberwachung

Da SF₆ ein starkes Treibhausgas ist, besitzen Dichtheitskontrolle und Emissionsüberwachung
höchste Priorität. Schon geringe Leckagen müssen frühzeitig erkannt werden.

  • Detektion von Gasverlusten durch kontinuierliche Trendmessungen
  • Überwachung kritischer Dichtstellen und Verbindungsbereiche
  • Prüfung der Umgebungsluft auf SF₆-Austritte

Tabellarische Übersicht der Anwendungsbereiche

Anwendungsbereich Messaufgaben Ziel der Überwachung
Druck- und Dichteüberwachung Druckmessung, Temperaturkompensation, Dichteberechnung Erhaltung des Isolationsvermögens und frühzeitige Leckageerkennung
Feuchtemessung Erfassung von Wasserdampfgehalt Vermeidung von Korrosion und Durchschlagsproblemen
Zersetzungsprodukte Gasanalytik, chemische Detektion Bewertung der Gasqualität und der Betriebssicherheit
Temperaturüberwachung Gastemperaturmessung Korrekte Bewertung des Gaszustands
Leckageerkennung Drucktrend, Umgebungssensorik, Dichtheitskontrolle Minimierung von Emissionen und Vermeidung von Anlagenstörungen

Die genannten Anwendungsbereiche zeigen, dass Messtechnik in SF₆-Anlagen weit mehr ist als
reine Prozessüberwachung — sie ist entscheidend für Betriebssicherheit, Anlagenlebensdauer
und Umweltschutz.

Herausforderungen und Anforderungen an Messtechnik in SF₆-Anlagen

Die Messtechnik in gasisolierten Schaltanlagen unterliegt besonderen Anforderungen, da SF₆
sowohl elektrische als auch chemische Eigenschaften besitzt, die präzise und dauerhaft
überwacht werden müssen. Gleichzeitig wirken mechanische Belastungen, Umgebungseinflüsse
und thermische Schwankungen auf die Sensorik ein. Um eine zuverlässige Bewertung des
Gaszustands zu ermöglichen, müssen Messgeräte speziell auf diese Bedingungen ausgelegt sein.

1. Hohe Genauigkeit und Langzeitstabilität

Da die Isolationsfähigkeit von SF₆ unmittelbar von Dichte, Feuchte und Reinheit abhängt, sind
eng tolerierte und reproduzierbare Messwerte entscheidend. Bereits geringe Driftwerte können
im Betrieb falsche Gaszustände signalisieren.

  • Messgenauigkeiten im niedrigen Promillebereich
  • Langzeitstabile Sensorik für wartungsarme Überwachung
  • Geringe Temperatursensitivität bei Außen- und Innenanwendungen

2. Medienbeständigkeit und robuste Bauweise

Sensoren und Messgeräte müssen gegenüber SF₆ und seinen möglichen Abbauprodukten beständig
sein. Diese können korrosiv wirken und die Materialien der Messeinrichtung beeinträchtigen.

  • Verwendung geeigneter Werkstoffe (z. B. Edelstahl, spezielle Legierungen, PTFE)
  • Beständigkeit gegenüber Fluoriden und Säuregasen
  • Druckfeste und vibrationsunempfindliche Konstruktion

3. Reinheit und Dichtheit der Messsysteme

Besonders kritisch ist die Dichtheit aller Messstellen. Bereits kleine Undichtigkeiten
verfälschen Messergebnisse und können SF₆-Emissionen begünstigen.

  • Gasdichte Messanschlüsse und verschweißte Komponenten
  • Minimierung potenzieller Leckagepunkte
  • Geeignete Abdichtung und Schutz vor Feuchtigkeitseintritt

4. Temperaturkompensation und druckabhängige Messwerte

Druck- und Dichtemessungen sind stark temperaturabhängig. Daher muss die Messtechnik
kompensieren können, um korrekte Gaszustandswerte zu liefern.

  • Präzise Temperaturerfassung an der Messstelle
  • Kompensationsmodelle für gasphysikalische Zusammenhänge
  • Korrektur von Umgebungs- und Lastschwankungen

5. Integration in Überwachungs- und Leittechnik

Moderne Energieversorgungsnetze setzen zunehmend auf automatisierte Überwachungs- und
Diagnosesysteme. Messtechnik muss daher kompatibel mit digitalen Kommunikationsprotokollen
und Monitoring-Plattformen sein.

  • Unterstützung gängiger Schnittstellen und Protokolle
  • Übertragung hochauflösender Messwerte in Echtzeit
  • Kompatibilität mit Fernwartungs- und Diagnosesystemen

Tabellarische Übersicht der Anforderungen

Anforderung Beschreibung Relevanz für SF₆-Anlagen
Hohe Messgenauigkeit Präzise Erfassung kleinster Veränderungen des Gaszustands Vermeidung von Fehlinterpretationen bei Dichte- und Druckmessung
Medienbeständigkeit Resistenz gegenüber SF₆ und chemischen Nebenprodukten Lange Lebensdauer und zuverlässiger Betrieb
Dichtheit Gasdichte Gehäuse und Anschlüsse Vermeidung von Emissionen und verfälschten Messwerten
Temperaturkompensation Korrektur temperaturabhängiger Druckschwankungen Zuverlässige Bewertung des Gaszustands
Integration in Leittechnik Digitale Anbindung und kontinuierliche Übertragbarkeit Transparente Überwachung in Echtzeit

Diese Anforderungen zeigen, dass die Messtechnik in SF₆-Anlagen weit mehr ist als eine
unterstützende Komponente: Sie bildet die Grundlage für einen sicheren, effizienten und
umweltgerechten Anlagenbetrieb.

Umwelt- und Sicherheitsaspekte bei der Überwachung von SF₆-Anlagen

Obwohl SF₆ hervorragende elektrische Isolationseigenschaften besitzt, zählt es zu den
stärksten bekannten Treibhausgasen. Entweichende Mengen wirken sich aufgrund des hohen
Treibhauspotenzials erheblich auf die Umwelt aus. Aus diesem Grund spielen präzise
Messtechnik, zuverlässige Dichtheitsüberprüfung und kontinuierliche Überwachung eine
wesentliche Rolle, um Risiken zu minimieren und regulatorische Vorgaben einzuhalten.

1. Bedeutung der Emissionsüberwachung

Selbst geringste Leckagen können langfristig zu hohen Emissionen führen. Die Überwachung
dient daher nicht nur der Betriebssicherheit, sondern auch dem Umwelt- und Klimaschutz.

  • Frühzeitige Erkennung kleinster Gasverluste durch trendbasierte Analyse
  • Vermeidung schleichender Leckagen durch kontinuierliche Dichte- und Druckmessung
  • Reduzierung von Umweltauswirkungen durch schnelle Reaktionszeiten

2. Regulatorische Vorgaben und Dokumentationspflichten

Viele internationale Regelwerke verlangen den Nachweis eines kontrollierten Umgangs mit SF₆.
Entsprechend müssen Messwerte dokumentiert, archiviert und regelmäßig überprüft werden.

  • Pflicht zur Erfassung aller Füllmengen und Gasbewegungen
  • Regelmäßige Dichtheitsprüfungen gemäß Umweltstandards
  • Nachweisführung über Emissionsvermeidung und Gasrückgewinnung

3. Sicherheit der Betriebsmannschaften

Obwohl SF₆ unter normalen Bedingungen ungiftig ist, können bei Lichtbögen oder
thermischer Belastung Zersetzungsprodukte entstehen, die gesundheitlich gefährlich sein
können. Messtechnik dient hier der Identifikation potenziell kritischer Zustände.

  • Erkennung von Abbauprodukten (z. B. HF, SO₂, SOF₂)
  • Warnung vor gefährlichen Konzentrationen in Anlagenbereichen
  • Kontrolle der Gasqualität nach Schalthandlungen

4. Auswirkungen auf die Anlagenzuverlässigkeit

Veränderungen des Gaszustands können die elektrische Durchschlagsfestigkeit beeinträchtigen.
Durch präzise Messtechnik lassen sich sicherheitsrelevante Zustände rechtzeitig erkennen.

  • Begrenzung des Risikos elektrischer Überschläge
  • Schutz vor Korrosion und Materialschäden
  • Vorbeugung ungeplanter Anlagenabschaltungen

Tabellarische Übersicht der Umwelt- und Sicherheitsaspekte

Aspekt Bedeutung Messtechnische Maßnahmen
SF₆-Emissionen Reduktion von Treibhauswirkungen Leckageerkennung, trendbasierte Druck-/Dichtemessung
Regulatorische Vorgaben Einhaltung gesetzlicher Standards Dokumentation, regelmäßige Prüfungen, Messwertarchivierung
Zersetzungsprodukte Schutz von Personal und Anlagenmaterialien Gasanalysen, Sensorik für HF und schwefelhaltige Verbindungen
Anlagensicherheit Vermeidung von Störungen und Schäden Überwachung von Dichte, Temperatur, Feuchte und Reinheit
Betriebsausfälle Minimierung ungeplanter Abschaltungen Früherkennung kritischer Betriebszustände

Insgesamt zeigt sich, dass präzise Messtechnik eine Schlüsselrolle bei der sicheren,
nachhaltigen und gesetzeskonformen Nutzung von SF₆ in Energieverteilung und
Energieübertragung spielt. Sie trägt dazu bei, Emissionen zu reduzieren, Gefahren zu erkennen
und den zuverlässigen Betrieb kritischer Infrastruktursysteme zu gewährleisten.

Zukunftsperspektiven und Weiterentwicklung der Messtechnik in SF₆-Anlagen

Die Energiebranche befindet sich in einem technologischen Wandel, der auch die Mess- und
Überwachungstechnik in gasisolierten Schaltanlagen betrifft. Parallel zu steigenden Anforderungen
an Netzstabilität, Digitalisierung und Umweltverantwortung entwickelt sich die Messtechnik
kontinuierlich weiter. Moderne Sensorik, intelligente Überwachungssysteme und alternative
Isoliermedien beeinflussen maßgeblich die zukünftige Gestaltung von SF₆-Anlagen und ihrer Messtechnik.

1. Digitale und vernetzte Überwachungssysteme

In modernen Energieversorgungsnetzen gewinnt die vorausschauende Zustandsüberwachung an Bedeutung.
Sensoren liefern nicht mehr nur Einzelmesswerte, sondern integrierte Analysen zur Bewertung des
Anlagenzustands in Echtzeit.

  • Einbindung von Sensoren in digitale Monitoring-Plattformen
  • Trendanalysen für Gasdichte, Feuchte und Temperatur
  • Automatisierte Warnungen und Diagnosefunktionen
  • Verknüpfung verschiedener Messpunkte zu vollständigen Anlagenprofilen

2. Fortschritte bei Sensor- und Analyseverfahren

Neue Sensortechnologien ermöglichen genauere und schnellere Messungen, insbesondere im Bereich der
Gasanalytik und Feuchtemessung. Auch Miniaturisierung und robuste Bauformen verbessern den Einsatz
in kompakten GIS-Anlagen.

  • Verbesserte Selektivität bei der Detektion von Zersetzungsprodukten
  • Höhere Genauigkeit bei extrem niedrigen Feuchtewerten
  • Langlebigere Materialien zur Minimierung von Wartungsintervallen
  • Temperatur- und druckunabhängige Messverfahren

3. Predictive Maintenance und datenbasierte Prognosen

Durch die Erfassung und Auswertung historischer Messwerte lassen sich Muster erkennen, die auf
zukünftige Abweichungen oder Ausfälle hinweisen. Messtechnik bildet somit die Grundlage für eine
vorausschauende Wartung.

  • Ermittlung von Trends und Frühindikatoren für Leckagen
  • Prognosen über Alterungsprozesse des Gases
  • Automatische Warnmeldungen bei Grenzwertverschiebungen
  • Optimierung von Wartungszyklen durch reale Messdaten statt fixe Intervalle

4. Entwicklung alternativer Isoliergase

Aufgrund der Umweltwirkung von SF₆ werden alternative Isoliermedien zunehmend relevant.
Auch diese erfordern präzise und spezialisierte Messtechnik, da sich physikalische Eigenschaften
und Messparameter deutlich unterscheiden können.

  • Niedrigere Treibhauspotenziale erfordern neue Überwachungskonzepte
  • Messgeräte müssen an neue Gasgemische angepasst werden
  • Erweiterte Gasanalytik für differenzierte chemische Zusammensetzungen

5. Höhere Anforderungen durch Modernisierung und Netzausbau

Der Ausbau erneuerbarer Energien und der zunehmende Energiebedarf führen zu einer wachsenden
Zahl gasisolierter Schaltanlagen. Damit steigen auch die Anforderungen an deren Mess- und
Überwachungssysteme.

  • Kontinuierliche Belastung von Anlagen über längere Zeiträume
  • Höhere Schalthäufigkeiten durch variable Einspeiseleistungen
  • Anforderungen an die Echtzeitüberwachung großer Anlagenverbünde

Tabellarische Übersicht zukünftiger Entwicklungen

Trend Technische Bedeutung Auswirkungen auf SF₆-Anlagen
Digitale Vernetzung Sensoren kommunizieren über moderne Protokolle in Echtzeit Transparentere Überwachung und schnellere Reaktionszeiten
Neue Sensortechnologien Höhere Präzision, geringere Drift, breitere Messbereiche Verbesserte Gaszustandsbewertung und geringerer Wartungsaufwand
Predictive Maintenance Datenbasierte Zustandsüberwachung statt starre Intervalle Reduzierte Ausfallrisiken und optimierte Instandhaltung
Alternative Isoliergase Anpassung der Messtechnik an neue physikalische Eigenschaften Zeitgemäße Überwachung für nachhaltigere Isoliermedien
Netzausbau Höhere Lasten und Betriebsanforderungen Mehr Messpunkte, erweiterte Diagnosesysteme

Diese Entwicklungen zeigen, dass Messtechnik in SF₆-Anlagen auch künftig eine zentrale Rolle
spielt – nicht nur für die Sicherheit und Zuverlässigkeit bestehender Systeme, sondern auch für
die Transformation hin zu digitalen, nachhaltigen und hochverfügbaren Energienetzen.

Fazit

Messtechnik ist ein zentraler Baustein für den sicheren, effizienten und verantwortungsvollen
Betrieb von SF₆-Anlagen in der Energieübertragung und -verteilung. Da das Isolationsvermögen
von SF₆ entscheidend von Dichte, Reinheit, Feuchte und Temperatur abhängt, müssen diese
Parameter kontinuierlich und präzise überwacht werden. Moderne Messsysteme ermöglichen
eine zuverlässige Bewertung des Gaszustands und tragen dazu bei, die Betriebssicherheit zu
erhöhen, Ausfallrisiken zu minimieren und die Lebensdauer von Schaltanlagen zu verlängern.

Gleichzeitig ist die Überwachung von SF₆-Anlagen ein wichtiger Beitrag zum Umwelt- und
Klimaschutz. Durch die frühzeitige Erkennung selbst kleinster Leckagen lassen sich Emissionen
deutlich reduzieren und gesetzliche Vorgaben zuverlässig einhalten. Messgeräte übernehmen zudem
eine entscheidende Rolle bei der Identifikation von Zersetzungsprodukten, die sowohl für Personal
als auch für Anlagenteile kritisch sein können.

Mit dem zunehmenden Einsatz digital vernetzter Sensorik, moderner Gasanalytik und
datenbasierter Diagnoseverfahren entwickelt sich die Messtechnik kontinuierlich weiter. Zukünftig
wird sie noch stärker zur automatisierten Prozessüberwachung beitragen und eine wichtige Funktion
in vorausschauenden Wartungsstrategien einnehmen. Auch bei der Einführung alternativer
Isoliergase bleibt präzise Messtechnik unverzichtbar, da neue Medien spezifische Anforderungen
an Überwachung und Analyse stellen.

Insgesamt zeigt sich, dass zuverlässige Messtechnik eine wesentliche Grundlage für die
Leistungsfähigkeit, Sicherheit und Nachhaltigkeit moderner Energieinfrastrukturen bildet. Sie
verbindet technische Präzision mit ökologischem Verantwortungsbewusstsein – und schafft damit die
Basis für eine stabile und zukunftsfähige Energieversorgung.

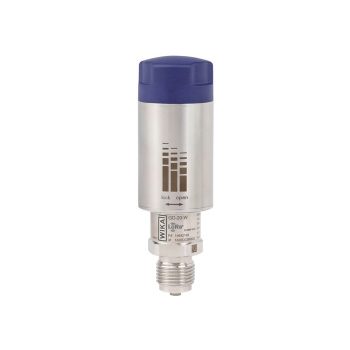

  • Hochgenaue Sensorik
  • Drahtloses LoRaWAN®-Ausgangssignal
  • Lange Batterielebensdauer
  • Gute Langzeitstabilität und EMV-Eigenschaften
  • Kompakte Bauform
Datenblatt
Bedienungsanleitung

  • Ventile sind unter Druck und Vakuum trenn- bzw.kuppelbar
  • Vakuum- und druckfest (-1 ... +64 bar)
  • Einsatztemperatur -40 ... +80 °C
  • Leckrate: GCV, GCA, Messkammern: ≤ 1 · 10-8 mbar · l / s GCG: ≤ 1 · 10-5 mbar · l / s
  • Geprüfte Heliumdichtheit von 100 %
Datenblatt

  • Optionale Kundenanpassungen
  • Für wiederholtes Öffnen und Schließen ausgelegt
  • Dichtheitsprüfung mit Helium bis zu 1 · 10-8 mbar · l / sek. zur Sicherstellung eines dichten Systems
Datenblatt

  • Ventile sind unter Druck und Vakuum trenn- bzw.kuppelbar
  • Vakuum- und druckfest (-1 ... +64 bar)
  • Einsatztemperatur -40 ... +80 °C
  • Leckrate: GCV, GCA, Messkammern: ≤ 1 · 10-8 mbar · l / s GCG: ≤ 1 · 10-5 mbar · l / s
  • Geprüfte Heliumdichtheit von 100 %
Datenblatt

  • Ventile sind unter Druck und Vakuum trenn- bzw.kuppelbar
  • Vakuum- und druckfest (-1 ... +64 bar)
  • Einsatztemperatur -40 ... +80 °C
  • Leckrate: GCV, GCA, Messkammern: ≤ 1 · 10-8 mbar · l / s GCG: ≤ 1 · 10-5 mbar · l / s
  • Geprüfte Heliumdichtheit von 100 %
Datenblatt

  • Druckerzeugung über eine Handpumpe
  • Präzisions-Digitalgasdichteanzeiger mit Genauigkeit 0,6 %
  • Variables Anschlusskonzept der Prüflinge
  • Präzises Einstellen des Druckes durch Feinregulierventil
  • Kompakte Bauweise und geringes Gewicht
Datenblatt
Bedienungsanleitung

  • Kompakt und im robusten Transportkoffer
  • 100 % auf Dichtheit geprüft
  • Einsatztemperatur -40 ... +80 °C
Datenblatt

  • Robuste Werkstoffe
  • Vakuum- und druckfest
  • Geprüfte Heliumdichtigkeit
Datenblatt

  • Zwei Empfindlichkeitsstufen über einen Doppelklick der On-/Off-Taste einstellbar
  • Automatische Abschaltfunktion, um unnötigen Batterieverbrauch zu vermeiden
  • Verhindert das Ablesen fehlerhafter Messwerte, indem ein optisches und akustisches Signal über zu geringes Batterie-Level informiert
  • Ersatzmessspitze im Gerät
Datenblatt
Bedienungsanleitung

  • Hochpräzise und reproduzierbare Messungen im ppb-Bereich
  • Schnelle Reaktionszeit
  • Einfache Handhabung und lange Wartungsintervalle
  • Kein Verbrauchsmaterial wie z. B. Spülgas nötig
  • Erweiterbar durch Multiplexer für bis zu 24 Messstellen
Datenblatt

  • Reagiert ausschließlich auf SF6-Gas und ist unempfindlich gegenüber Feuchte, sowie üblichen flüchtigen organischen Verbindungen (VOC)
  • Schnelle Ansprechzeit
  • Kontinuierliche Messung
  • Leicht integrierbar in Leitsystem durch 4 ... 20 mA Ausgang
  • Einstellungen passwortgeschützt
Datenblatt
Bedienungsanleitung

  • Kleinste Konzentrationen bis zu 0,6 ppmv sind detektierbar
  • Reagiert ausschließlich auf SF6-Gas und ist daher unempfindlich gegenüber Feuchte und üblichen flüchtigen organischen Verbindungen (VOC)
  • Einfache Bedienung
  • Schnelle Ansprechzeit
  • Kalibrierung ab Werk, mit zertifizierten Testgasen
Datenblatt
Bedienungsanleitung

  • Mobil durch Akkubetrieb
  • Verwendbar an allen WIKA-Analysegeräten für SF6-Gas
  • Betrieb im geschlossenen SF6-Gas-Kreislauf
  • Einfache Handhabung
Datenblatt

  • Geringes Gewicht und einfach zu transportieren
  • Kostengünstige Variante um SF6-Gasemissionen zu verhindern
  • Kompatibel mit allen WIKA-Gasanalysegeräten
  • Mit Überdruckventil als Berstschutz
  • Beständig gegen Zersetzungsprodukte
Datenblatt

  • Identifikation und präzise Quantifizierung der Hauptzersetzungsprodukte von SF6-Gas
  • Beständig gegen hochkorrosive Gase
  • Zerstörungsfreie Messmethode
  • Ab Werk kalibriert, hohe Langzeitstabilität des Systems
Datenblatt

  • Liefert Messwerte für Feuchte, Gaszusammensetzung (Reinheit) und Zersetzungsprodukte (optional
  • Geringes Transportgewicht von 25 kg
  • Drei Methoden zur emissionsfreien Messgasbehandlung: - Direktes Rückpumpen in den getesteten Gasraum - Pumpen in externen Gaszylinder - Auffangen im externen Gasbeutel
  • Akkubetrieb für min. 5 Messungen oder Netzbetrieb
  • Unterliegt keinen Transportbeschränkungen (IATA)
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Ölfreier Kompressor
  • Ölfreier Vakuumkompressor
  • Doppelte Reinigung von Partikeln, Feuchtigkeit und Zersetzungsprodukten
  • Geringer Wartungsaufwand
  • Bedienung über 10" Touchscreen
Datenblatt

  • Ölfreier Kompressor und Vakuumkompressor
  • Option zur Gasfilterung vor Ort auf die gewünschte Feuchte
  • Geringer Wartungsaufwand
Datenblatt

  • Gewährleistung der Anlagensicherheit durch ein doppeltes Sicherheitssystem
  • Effiziente Reduzierung von Wartungsaufwänden an SF6-Gasgefüllten Betriebsmitteln (Gastrocknung während des Betriebs)
  • Einsatz zweier paralleler Filter (Typ GPF-10) für hohe Wasseraufnahmekapazitäten
  • Geringer Wartungsaufwand
  • Einfache und intuitive Bedienung über 7" Touchscreen
Datenblatt

  • Ergonomisches Design und robuste Bauweise ermöglichen einen einfachen Transport
  • Präzises Nachfüllen dank hochgenauer Waage mit großer Digitalanzeige (Option)
  • Große Auswahl an Vakuumpumpen für jeden Anwendungsfall (Option)
Datenblatt
Bedienungsanleitung

  • 3-in-1-Filtereinsatz zum Herausfiltern von Partikeln, reaktiven Zersetzungsprodukten und Feuchte
  • Leicht austauschbarer Filtereinsatz
  • Hoher Gasdurchsatz durch Strömungsoptimierung
  • Robuste und verlässlich abdichtende Konstruktion
  • Korrosionsschutz durch eloxiertes Filtergehäuse
Datenblatt

  • Hohe Genauigkeit von ±30 g
  • Schutzart IP 65
  • Ergonomisches Design, kompakte Leichtbauweise
  • Klappbarer Wiegerahmen aus hochwertig verzinktem Stahl
  • Einfache Handhabung durch niedrige Plattformhöhe
Datenblatt

  • Hohe Kompressorleistung
  • Kompakte Abmessungen
  • Robuste Ausführung für den Service
  • Übersichtliche Anzeige der Betriebsdrücke
Datenblatt

  • Absaugung bis Restdruck < 5 mbar abs.
  • Frei von Öl und Schmiermittel
  • Hohe Dichtigkeit
  • Schwingungsarm und leise
  • Kühllaufend im Dauerbetrieb
Datenblatt

  • Saugvermögen bis zu 10 m3/h
  • Enddruck ≤ 0,02 mbar abs. erreichbar
  • Kompakte Bauweise und geringes Gewicht
  • Eingebaute Ölrücklaufsperre und Ölnebelrückführung
  • Präzisions-Vakuummessgerät optional
Datenblatt

  • Ölfreier Kompressor und Vakuumkompressor
  • Option zur Gasfilterung vor Ort auf die gewünschte Feuchte
  • Geringer Wartungsaufwand
  • SIL2-Sicherheitskontrolle zur Reduzierung der Emission von SF6-Gas auf das absolute Minimum.
  • Schnelle Rückgewinnung von SF6-Gas für große Gasräume dank leistungsstarker Komponenten
Datenblatt

  • Ölfreier Kompressor und Vakuumkompressor
  • Option zur Gasfilterung vor Ort auf die gewünschte Feuchte
  • Geringer Wartungsaufwand
  • Schnelle Rückgewinnung von SF6-Gas für große Gasräume dank leistungsstarker Komponenten
Datenblatt

  • Nachrüstung für Leckageerkennungssysteme
  • Funktionsprüfung oder Rekalibrierung ohne Demontage gemäß EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase
  • Prüfanschluss aus CrNi-Stahl
Datenblatt

  • Temperaturkompensiertes Druckmessgerät mit Bourdonfeder
  • Für den Betrieb im Freien geeignet
  • Messstoffberührte Teile aus CrNi-Stahl
  • Lokale Anzeige mit Alarmkontakten
  • Hermetisch Dicht, dadurch kein negativer Einfluss durch Luftdruckschwankungen und Höhenunterschiede
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Örtliche Anzeige mit Schaltkontakten
  • Temperaturkompensiert und hermetisch dicht, dadurch kein Einfluss von Temperaturschwankungen, Höhendifferenzen und Luftdruckschwankungen
  • Kompensation für Gasgemische möglich
  • Funktionsprüfung oder Rekalibrierung ohne Demontage gemäß EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase
  • Prüfanschluss ist geschweißt, um Leckagen vorzubeugen
Datenblatt
Bedienungsanleitung
Bedienungsanleitung

  • Isochorengenaues, temperaturkompensiertes Schalten und Anzeigen über den gesamten Temperaturbereich
  • Vollständige lokale Anzeige des Dichte- und Vakuumbereichs auf einem 100 mm Zifferblatt
  • Erhöhte Anlagensicherheit durch Selbstdiagnose
  • Bereit für alle Alternativgase
  • Sehr hohe Langzeitstabilität durch verschweißtes Referenzgasvolumen
Datenblatt
Bedienungsanleitung

  • Örtliche Anzeige mit Grenzsignalgeber
  • Fernablesung (Ausgang 4 … 20 mA, 2-Leiter), Messbereiche von 0 ... 10 g/Liter bis 0 ... 80 g/Liter
  • Hohe elektromagnetische Verträglichkeit (EMV)
  • Luftdicht abgeschlossen, daher unbeeinflusst von Luftdruckschwankungen und unterschiedlichen Montagehöhen
Datenblatt
Bedienungsanleitung

  • Örtliche Anzeige mit Grenzsignalgeber
  • Fernablesung (Ausgang 4 … 20 mA, 2-Leiter), Messbereiche von 0 ... 10 g/Liter bis 0 ... 80 g/Liter
  • Hohe elektromagnetische Verträglichkeit (EMV)
  • Luftdicht abgeschlossen, daher unbeeinflusst von Luftdruckschwankungen und unterschiedlichen Montagehöhen
Datenblatt
Bedienungsanleitung

  • Messbereiche von 0 ... 10 bis 0 ... 80 g/Liter
  • Ausgangssignal 4 ... 20 mA, Zweileiter
  • Messstoffberührte Teile und Gehäuse aus CrNi-Stahl, vollverschweißt
  • Schutzart IP 54 bis 68, je nach Art des elektrischen Anschlusses
  • Hervorragende Langzeitstabilität, hohe Störsicherheit
Datenblatt
Bedienungsanleitung

  • Messbereiche von 0 ... 10 bis 0 ... 80 g/Liter
  • Ausgangssignal 4 ... 20 mA, Zweileiter
  • Temperaturkompensiert und hermetisch dicht, dadurch kein Einfluss von Temperaturschwankungen, Höhendifferenzen und Luftdruckschwankungen
  • Messstoffberührte Teile und Gehäuse aus CrNi-Stahl, vollverschweißt
  • Schutzart IP 67, Feldgehäuse, hervorragende Langzeitstabilität, hohe Störsicherheit
Datenblatt
Bedienungsanleitung

  • Ideal für Smart-Grid oder Modernisierungsprojekte
  • Vor-Ort-Anzeige mit Schaltkontakten und Modbus®-Ausgang
  • Modbus® liefert Messwerte für Druck, Temperatur und Gasdichte
  • Kompakte Bauweise mit nur einem Prozessanschluss
  • Präzise Sensorik ermöglicht hochgenaue Gasdichteermittlung
Datenblatt
Bedienungsanleitung

  • Hochgenaue Sensorik
  • Ausgangsprotokoll Modbus® über RS-485-Schnittstelle
  • Schutzart IP65
  • Sehr gute Langzeitstabilität und EMV-Eigenschaften
  • Kompakte Abmessungen
Datenblatt
Bedienungsanleitung

  • Hochgenaue Sensorik
  • Digitales MODBUS® RTU oder analoges 4 .. 20 mA Ausgangssignal
  • Schutzart IP67, wahlweise mit Feldgehäuse IP6k9k
  • Sehr gute Langzeitstabilität und EMV-Eigenschaften
  • Kompakte Abmessungen
Datenblatt
Bedienungsanleitung

  • Hochgenaue Sensorik
  • Ausgangsprotokoll Modbus® über RS-485-Schnittstelle
  • Schutzart IP65
  • Sehr gute Langzeitstabilität und EMV-Eigenschaften
  • Kompakte Abmessungen
Datenblatt
Bedienungsanleitung

  • Luftdruck- und Höhenunabhängig
  • Keine Nachkalibrierung erforderlich
Datenblatt

  • Isochorengenaues, temperaturkompensiertes Schalten über den gesamten Temperaturbereich
  • Erhöhte Anlagensicherheit durch Selbstdiagnose
  • Bereit für alle Alternativgase
  • Sehr hohe Langzeitstabilität durch verschweißtes Referenzgasvolumen
Datenblatt
Bedienungsanleitung

  • Gehäuse und messstoffberührte Teile aus CrNi-Stahl
  • Örtliche Anzeige des Druckes normiert auf 20 °C [68 °F]
  • Temperaturkompensiert und hermetisch dicht, dadurch kein Einfluss von Temperaturschwankungen, Höhendifferenzen und Luftdruckschwankungen
  • Kompensation für Gasgemische möglich
  • Rückverfolgbarkeit durch Seriennummer
Datenblatt

  • Gehäuse und messstoffberührte Teile aus CrNi-Stahl
  • Örtliche Anzeige des Druckes normiert auf 20 °C [68 °F]
  • Temperaturkompensiert und hermetisch dicht, dadurch kein Einfluss von Temperaturschwankungen, Höhendifferenzen und Luftdruckschwankungen
  • Rückverfolgbarkeit durch Seriennummer
Datenblatt

  • Hochpräzise Vor-Ort-Anzeige
  • Loggerfunktion mit bis zu 3 Messwerten pro Sekunde
  • Kommunikation und Datenaustausch über WIKA-Wireless
Datenblatt
Bedienungsanleitung



Produkte zur Prüfung der Energieversorgung

  • Kann auf Hochspannungs-Gleichstrom-Überlandleitungen bis zu 3000 V DC verwendet werden
  • Erdungsleitung und Klemme an einem langen Handgriff befestigt
  • Rote LED-Anzeigen, wenn Spannung erkannt wird
  • Lauter 70 dB Alarm, wenn Spannung erkannt wird
  • Akustische Anzeige: Summer, 3,1 kHz Ton, moduliert bei 2 Hz
  • Kann in Anlagen mit Stromschiene verwendet werden
  • Batterieprüffunktion
  • Standard-Schwellenwerte: 250V / 500V / 1000V DC
  • Widerstandskette: 1,5 MΩ / 3 MΩ / 6 MΩ
  • Betriebszeit: nominal 5 Minuten
Datenblatt

  • Automatische Alarmierung bei Überschreitung der Spannungsgrenzwerte als Standard
  • 11kV / 33kV Spannungsbereich für WPC1000
  • 66kV / 132kV Spannungsbereich für WPC2000
  • Positive Anzeige der Phasenbeziehung
  • 50m Betriebsreichweite im freien Raum
  • Integrierte Selbstüberprüfungsfunktion
  • 433,9 mHz Betriebsfrequenz
  • Stoß- und sturzfest
  • Gehäuse aus hochschlagfestem ABS
  • Betriebstemperaturbereich von ‐25°C bis +55°C
  • Innen- und Außenanwendung unabhängig von den Wetterbedingungen
  • Einfache Zugänglichkeit zum Batteriewechsel
  • Integrierte Selbstüberprüfungsfunktion
  • Selbstprüfungsfunktion
  • Verschiedene Stangenadapter verfügbar
Datenblatt

  • Klein und kompakt für den Einsatz in engen Räumen
  • Hohe Störfestigkeit gegenüber Störfeldern
  • Verwendet die bewährte Messmethode der Widerstandskette
  • Weltweit im Einsatz bewährt
  • Selbsttestfunktion
  • Kann in Gleichstromsystemen verwendet werden
  • Geeignet für den Innen- und Außenbereich
  • Betriebstemperaturbereich von -25°C bis +55°C
  • Klare Sicherheitsmarkierungen
  • Bediener-Handschutz mit Sichtfenster
  • Automatische Batteriekontrolle an der Prüfeinheit
  • Leichter Zugang zum Batteriewechsel
Datenblatt

  • Entwickelt für den Einsatz an kapazitiven Prüfpunkten von trennbaren Verbindern
  • Automatischer Alarm bei Überschreiten der Schwellenwerte als Standardeinstellung
  • Geeignet für Tests an isolierten polymeren Kabeln in abgesicherten Kabelkästen
  • Bis zu 66kV Bereich und 100V oder 600V Schwellenwert
  • Gehäuse aus hochschlagfestem ABS-Kunststoff
  • Selbsttest-Funktion
  • Einfach zu bedienen und leicht (0,6 kg)
  • Geeignet für Innen- und Außeneinsatz
  • Betriebstemperaturbereich von -25°C bis +55°C
  • Stoß- und sturzfest
  • Leichter Zugang zum Batteriewechsel
Datenblatt

  • Automatische Alarmierung bei Überschreitung der Spannungsschwelle als Standard
  • Schnelle Reaktionszeit, weniger als 1 Sekunde
  • Robustes Gehäuse aus schlagfestem ABS
  • Bewährt im weltweiten Einsatz
  • Selbsttest-Funktion
  • Einfach zu bedienen und leicht (0,6 kg)
  • Geeignet für den Innen- und Außenbereich
  • Betriebstemperaturbereich von -25°C bis +55°C
  • Stoß- und sturzfest
  • Standardfarbe Sicherheitsgelb (andere Farben verfügbar)
  • Verschiedene Stangenadapter verfügbar, um unterschiedliche Stangenausführungen zu unterstützen
  • Einfache Zugänglichkeit zum Batteriewechsel
Datenblatt

  • All-in-One-Kit
  • Spannungsprüfung bis zu 33 kV
  • Phasenprüfung von Freileitungen
  • Weltweit im Einsatz bewährt
  • Hohe Zuverlässigkeit
  • Leicht und einfach zu transportieren
  • Robuster, strapazierfähiger Koffer
  • Betriebstemperaturbereich von -25°C bis +55°C
  • Selbsttest-Funktion
  • Stoß- und sturzsicher
Datenblatt

  • 20 kVA Ausgangsleistung
  • Optionen von 0-3kV bis 0-15kV verfügbar
  • Präzise digitale Messung
  • Schlüsselschalter zur Stromversorgung
  • Doppelte Überlastschutz
  • Variabler elektronischer Schutzschalter 10-110% der Nennleistung
  • Spannungs- und Strommessung
  • Optionaler Testtimer von 5s bis 5min
  • Externe 24V-Verriegelung und Nullspannungs-Verriegelung
  • Not-Aus-Schalter
Datenblatt

  • 0-100kV (KV100-100 mk3) oder 0-50kV (KV50-200 mk3) Ausgang
  • 10kVA Ausgangsleistung
  • Schlüsselschalter zur Verhinderung unbefugter Benutzung
  • Doppelter Überlastschutz
  • Variable elektronische Abschaltung 10-110% der Nennleistung
  • Spannungs- und Strommessung
  • Externer Verriegelungskreis
  • Nullspannungs-Verriegelung
  • Visuelle Anzeige bei Prüflingsfehler
Datenblatt

  • 0-30kV (KV30-100 mk3) oder 0-50kV (KV50-100 mk3) Ausgangsspannung
  • 3kVA (KV30-100 mk3) oder 5kVA (KV50-100 mk3) Ausgangsleistung
  • Schlüsselschalter zur Verhinderung unbefugter Bedienung
  • Doppelter Überlastschutz
  • Variable elektronische Abschaltung – 10 - 110% der Nennleistung
  • Spannungs- und Strommessung
  • Externer Verriegelungskreis
  • Nullspannungs-Verriegelung
  • Visuelle Anzeige eines Prüfteilausfalls
Datenblatt

  • 0-50kV Ausgangsspannung
  • Maximaler Ausgangsstrom von 20mA
  • Automatische Umschaltung zwischen 115/230V Versorgungsspannung
  • Schlüsselschalter zur Vermeidung unbefugter Bedienung
  • Doppelte Überlastsicherung
  • Variable elektronische Auslösung
  • Spannungs- und Strommessung
  • Externer Verriegelungskreis
  • Nullspannungs-Verriegelung
  • Visuelle Anzeige eines Prüfstückausfalls
  • Hochspannungstransformator aus Gießharz
Datenblatt

  • 0-24kV Ausgangsspannung
  • 24mA maximaler Ausgangsstrom
  • Automatische Netzspannungsauswahl
  • Schlüsselschalter zur Stromversorgung, um unbefugte Bedienung zu verhindern
  • Doppelte Überlastsicherung
  • Variable elektronische Abschaltung - 16, 20, 24mA
  • Spannungs- und Strommessung
  • Null-Volt-Sperre
  • Not-Aus
  • Visuelle Anzeige bei Prüfstückfehler
Datenblatt

  • 0-30kV Ausgangsspannung
  • Automatische Netzspannungsauswahl
  • Schlüsselschalter zur Vermeidung unbefugter Benutzung
  • Doppelte Überlastsicherung
  • Variable elektronische Abschaltung - 10-110% des Nennoutputs
  • Digitale Spannungs- und Strommessung
  • Nullspannungs-Verriegelung
  • Externer 24VDC-Verriegelungskreis
  • Optionaler Test-Timer
  • Not-Aus
  • Visuelle Anzeige eines Teststück-Fehlers
Datenblatt

  • Stufenlos einstellbare Ausgangsspannung: 0-5 kVac
  • Variabler Auslösestromkreis: 2-12 mA und 20-120 mA
  • Messung von Ausgangsspannung und -strom
  • Visuelle und akustische Anzeige bei Fehler des Prüflings
  • Kompaktes und leichtes Instrument
  • Burn-Funktion mit maximalem Kurzschlussstrom von 100 mA
  • Schlüsselschalter verhindert unbefugte Bedienung
  • Entspricht den Prüfvorschriften nach BS1363
Datenblatt

  • Klares und einfaches Benutzerinterface
  • 0-100A Ausgangsstrom
  • Strombegrenzungsmodus für feine Stromsteuerung
  • Echtes RMS-Messgerät mit Speicherammeter für Einzelzykluserfassung
  • Multifunktionales, automatisch umschaltendes Zeitsystem
  • Hilfs-Gleichstrom- und Wechselstromausgang
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Thermo- und Überstromschutz
  • Kompakt und tragbar
  • Automatische Netzspannungsauswahl
Datenblatt

  • 20 kVA Ausgangsleistung für 5 Minuten (höhere Überlastströme für 1 Sekunde)
  • Multifunktionale digitale Zeitschaltuhr
  • 5000A und 6000A Lastmodule
  • Separate Steuer- und Lastmodule
  • Sekundärinjektion bis zu 100A
  • Direktes Ablesen des CT-Verhältnisses und der Polarität
  • Echte RMS-Messung mit 1-Zyklus-Erfassung
  • Datenspeicherung auf USB-Speicherstick, einschließlich Wellenform und Oberwellen
  • USB-Tastaturschnittstelle
Datenblatt

  • Entsprechend dem DMOO200 Testsystem, jedoch mit einem Nevada Krokodilklemmen-Set für 3 m Ausgangskabel geliefert
  • Ultra-leicht (6,9 kg)
  • 1-200A Gleichstromteststrom mit <2,5% Welligkeit
  • 0,1μΩ Auflösung
  • mV, A und m/μΩ werden gleichzeitig angezeigt
  • USB-Speicherstick zur Datenspeicherung
  • USB-Tastatur für die Eingabe von Kommentaren
  • Voreinstellbarer Teststrom mit drei Tasten zur Speicherung von Benutzertestströmen
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Universelle Versorgungsspannung 90-264V
  • Optionaler Stromzangenaufsatz, der Tests von Objekten mit beidseitiger Erdung ermöglicht
  • IP-Schutzart 54
Datenblatt

  • Entsprechend DMO200, jedoch mit Kelvin-Klemme und 3m Ausgangskabelsatz geliefert
  • Ultra leicht (6,9kg)
  • 1-200A DC Prüfstrom mit <2,5% Welligkeit
  • 0,1μΩ Auflösung
  • mV, A und m/μΩ werden gleichzeitig angezeigt
  • USB-Speicherstick zur Datenspeicherung
  • USB-Tastatur zur Eingabe von Kommentaren
  • Voreinstellbarer Prüfstrom mit drei Tasten zur Speicherung benutzerdefinierter Prüfströme
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Universelle Versorgungsspannung 90-264V
  • Optionale Stromzange für die Prüfung von Objekten mit beidseitiger Erdung
  • Schutzart IP54
Datenblatt

  • As per DMO200 Test System but supplied with standard 5m output lead set
  • Ultra lightweight (6.9kg)
  • 1-200Adc test current with <2.5% ripple
  • 0.1μΩ resolution
  • mV, A, and m/μΩ displayed simultaneously
  • USB memory key for data storage
  • USB keyboard for comment entry
  • Pre-settable test current with three buttons to store user test currents
  • Large back-lit liquid crystal display
  • Universal supply voltage 90-264V
  • Optional current clamp to allows testing of objects with both sides earthed
  • IP rating 54
Datenblatt

  • Hochstrom-Ausgangskabel
  • Entwickelt für PCU1-SP Mk2 + NAL2000
  • Kupferleistenanschlüsse
  • 2000A Bewertung
  • 5m lang

  • Hochstrom-Ausgangskabel
  • Entwickelt für PCU1-SP Mk2 + NAL5000
  • Kupferleistenanschlüsse
  • 5000A Belastbarkeit
  • 3m lang

  • Hochstromausgänge
  • Entwickelt für PCU1-SP Mk2 + NAL2000
  • Kupferbarren-Abschlüsse
  • 2000A Nennstrom
  • 3m lang

  • Hochstromausgangsleitungen
  • Entwickelt für PCU1-SP Mk2 + NAL5000
  • Kupferbatterieanschlüsse
  • 5000A Nennstrom
  • 2m lang

  • Hochstrom-Ausgangsleitungen
  • Entwickelt für PCU1-SP Mk2 + NAL2000
  • Kupferleistenabschlüsse
  • 2000A Nennstrom
  • 1,5m lang

  • Außergewöhnliche Vielseitigkeit und Zuverlässigkeit
  • Drei Ausgangsanschlüsse für eine breite Palette von Lastimpedanzen
  • Konfigurierbarer maximaler Strom: 5000A im 2,3V-Bereich, 2500A im 4,6V-Bereich oder 1250A im 9,2V-Bereich
  • Nahtlose Verbindung zur Steuereinheit mit beiliegendem Verbindungskabel
  • Entwickelt, um die strengen Anforderungen der BS EN61010 zu erfüllen
  • Betriebszyklus-Schutzschaltung und thermischer Schutz für erhöhte Sicherheit

  • Außergewöhnliche Vielseitigkeit und Zuverlässigkeit
  • Drei Ausgangsanzapfungen für eine breite Palette von Lastimpedanzen
  • Konfigurierbarer Maximalstrom: 2000A im 4V-Bereich, 1000A im 8V-Bereich oder 500A im 16V-Bereich
  • Nahtlose Verbindung zur Steuereinheit mit dem mitgelieferten Verbindungsleitung
  • Entwickelt, um die strengen Anforderungen der Norm BS EN61010 zu erfüllen
  • Einschaltdauer- und Überhitzungsschutz für erhöhte Sicherheit

  • Außergewöhnliche Vielseitigkeit und Zuverlässigkeit
  • Zwei Ausgangsanschlüsse für eine breite Palette von Lastimpedanzen
  • Konfigurierbarer Maximalstrom: 200A im 60V-Bereich oder 100A im 120V-Bereich
  • Nahtlose Verbindung zur Steuereinheit mit beiliegendem Verbindungskabel
  • Entwickelt, um die strengen Anforderungen der BS EN61010 zu erfüllen
  • Einschaltdauer-Schutzschalter und thermischer Schutz für erhöhte Sicherheit

PT18-10 Mk2 wurde für die sichere Prüfung von Kabel- und Verbindungssystemen entwickelt, mit variabler Ausgangsspannung und automatischem Lastentladesystem.

  • ±18kV Gleichspannungsausgang
  • 10mA Ausgangskapazität
  • Sowohl Spannung als auch Strom werden an den Hochspannungsausgängen gemessen
  • Automatisches Erdungssystem zum Entladen kapazitiver Lasten
  • Hochspannungsausgang mit Stecker- und Buchsensystem
  • Schlüsselschalter zur Verhinderung unbefugter Bedienung
  • Null-Volt-Verriegelung
  • Visuelle Anzeige bei Versagen des Prüflings
  • Automatische Netzspannungsauswahl
Datenblatt
Bedienungsanleitung

Sicheres Entladen von Hochspannungskabeln nach dem Testen mit unserer DP5-Entladungsprobe.

  • Maximale Entladespannung: 5kV DC
  • Maximale Entladeenergie: 0,9kJ
  • Maximale Entladekapazität: 48μF
  • Widerstand: 10kΩ
  • Länge: 390mm
  • Erdleitung bis zu 5m lang
  • Erdleitungsquerschnitt: 6mm²
  • Hochflexibles, durchsichtiges, silikonbeschichtetes Erdkabel
Datenblatt

Sicheres Entladen von Hochspannungskabeln mit der DP20-Entladeprobe, einem zuverlässigen Zubehör für T&R PT15-10S Mk2 & PT18-10 Mk2 Wechselstrom-Prüfgeräte.

  • Erdungshaken
  • 20kV Maximale Entladespannung
  • 3,6kJ Maximale Entladeenergie
  • 12μF Maximale Entladekapazität
  • 30kΩ Widerstand
  • 530mm Länge
  • 5m Erdungskabellänge
  • 6mm² Erdungsleitungsquerschnitt
  • Hochflexibles, transparentes, silikonummanteltes Erdungskabel
Datenblatt

Sichere Entladung von Hochspannungskabeln mit der DP40-Entladungssonde, einem zuverlässigen Zubehör für das T&R PT30-10 Mk3 AC-Testgerät.

  • Maximale Entladungsspannung: 40 kV
  • Maximale Entladungsenergie: 7,2 kJ
  • Maximale Entladekapazität: 6 μF
  • Widerstand: 60 kΩ
  • Länge: 900 mm
  • Erdungskabellänge: 5 m
  • Querschnitt des Erdungskabels: 6 mm²
  • Hochflexibles, klares Silikon-ummanteltes Erdungskabel
Datenblatt

Hochleistungs-PT15-10S Mk2 Gleichstrom-Testgerät: variable Ausgangsspannung bis zu 15 kV DC, automatische Lastentladung und zuverlässige Messungen für genaue Tests

  • 0 bis 15 kVdc Ausgangsspannung
  • 10 mA Ausgangskapazität
  • Sowohl Spannung als auch Strom werden am Hochspannungsausgang gemessen
  • Automatisches Erdungssystem zur Entladung kapazitiver Lasten
  • Hochspannungsausgang Stecker & Buchse
  • Mit Schlüssel betätigter Versorgungsschalter zur Verhinderung unbefugter Bedienung
  • Null-Volt-Verriegelung
  • Visuelle Anzeige bei Versagen des Prüfstücks
  • Kompaktes Gerät mit leichtem, isoliertem Gehäuse
Datenblatt
Bedienungsanleitung

Der PCU1-SP Mk3 ist ein vielseitiges Primärstrom-Injektionstestsystem, ideal für Stabilitäts- und Leistungsschaltertests, mit direkter Ablesung von Wandlerverhältnis und Polaritätstests.

  • Maximaler Ausgangsstrom von 5 kA (höhere Überlastströme für 2 Sekunden)
  • Multifunktionales digitales Zeitsystem
  • Digitales True-RMS-Memory-Amperemeter
  • Festkörper-Schalttechnik
  • 200A, 2000A und 5000A Lastmodule
  • Drei Bereichsausgänge bei NLU2000 & NLU5000 Lastmodulen
  • Robustes, kompaktes Design
  • Optionale Wagenmontage des Systems
  • Sekundäre Injektion bis zu 100A
  • Hilfsmesseingang
  • Direkte Ablesung des Wandlerverhältnisses und der Polarität
Datenblatt
Bedienungsanleitung

  • Primäre Strominjektion bis zu 750A
  • 4V Ausgang
  • 16V 40A Ausgang für sekundäre Injektion
  • Echte RMS-Digitalmessung mit Einzelzyklusaufnahme
  • Datenspeicherung auf USB-Speicherstick einschließlich Wellenform und Oberwellen
  • Multifunktionales Timingsystem
  • Großes, beleuchtetes Flüssigkristalldisplay
  • Thermo- und Überstromschutz
  • Automatische Abschaltung am Ende des Tests
  • Kompakt und tragbar
  • Automatische Netzspannungsauswahl
  • Übersichtliche und einfache Benutzeroberfläche
  • Erhältlich in Metall- oder Pelican-Gehäuse
Datenblatt
Bedienungsanleitung

TDMS Pro is the NEW software platform designed to efficiently run tests and manage test data of almost any kind of electromechanical and digital relay from any manufacturer. From the simplest to the most complex type, TDMS Pro, with a completely new graphic interface and advanced test functions, can be used to test all types of multifunction protection relays installed in power transmission and distribution networks, in power plants and industries. The universal test set compatible with TDMS Pro are: DRTS 66, DRTS 64, DRTS 34 and DRTS 33.

Datenblatt
Software

.

.

  • 1x male to female bushing adapter
  • 1x female to female bushing adapter
  • 1x 2.5 cm long bushing tap adapter
  • 1x bushing adapter probe
  • 1x 1.9 cm long bushing tapadapter
  • 1x 3 hot collar straps
  • 1x set of mini bushing tap adapter
  • 1x 3 non insulated 1m long leads
  • 1x bushing tap adapter
  • 1x 3 non insulated 2m long leads
  • 1x thermo hygrometer
Datenblatt

.

.

  • Constant current, voltage limited generator
  • Maximum test current: 7 A DC
  • Maximum test voltage: 70 V DC
  • Output current stability: better than 0.5% of the rated value
  • Automatic current direction reversal
Datenblatt
Datenblatt

.

.

  • Maximum output current: 20 A DC
  • Maximum power on output sockets: 400 W
  • Current output switch: controlled by STCS
  • Current output amplitude: controlled by STS 5000 or STS 4000
Datenblatt
Datenblatt

.

.

TDMS 7 is a powerful software package providing data management for acceptance and maintenance testing activities. Electrical apparatus data and test results are saved in the TDMS 7 database for historical results analysis. TDMS 7 software organizes test data and results for the majority of electrical apparatus tested with ISA test sets and related software.

Datenblatt
Software

.

.

  • Multi-tasking test set designed for testing relays and transducers
  • Max current output: 250 A
  • Max AC voltage output: 250 V
  • Max DC voltage output: 300 V
  • Frequency generator: 15 ÷ 550 Hz
  • Phase angle shifter
  • Battery simulator 20 ÷ 260 V DC
  • Oscilloscope function for current and voltage
  • USB port - Microprocessor controller
  • Test results and settings saved into local memory
  • TD 1000 Plus model with two current outputs and high power at 15 Hz.
Datenblatt
Bedienungsanleitung

.

.

Der ES100 Erdungsstab ist eine zuverlässige und sichere Erdungslösung für Hochspannungsverbindungen nach AC-Tests gemäß EN50191.

  • Kann zur Erdung von Hochspannungsverbindungen verwendet werden
  • Maximale Spannung von 100 kV
  • Länge: 1270 mm
  • Erdleitungslänge: 5 Meter
  • Erdleitungsquerschnitt: 6 mm²
  • Klares silikonbeschichtetes Erdungskabel
  • Hochflexibel

Der ES50 Erdungsstab ist eine zuverlässige und sichere Erdungslösung für Hochspannungsverbindungen nach Wechselstromprüfungen gemäß EN50191.

  • Kann zur Erdung von Hochspannungsverbindungen verwendet werden
  • Maximale Spannung: 50kV
  • Länge: 840 mm
  • Erdleitungslänge: 5 Meter
  • Querschnitt der Erdleitung: 6 mm²
  • Erdkabel mit klarem Silikonüberzug
  • Sehr flexibel

  • Klare und einfache Benutzeroberfläche
  • 3-Phasen-Ausgangsstrom
  • 0-1200A Ausgangsstrom pro Phase
  • Echte RMS-Digitalmessung
  • Speicher-Amperemeter
  • Multifunktionales Zeitsystem
  • Zusätzlicher Messungseingang
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Überhitzungs- und Überstromschutz
  • Tragbar auf batteriebetriebenen Treppensteigwagen
  • Maximale Ausgangsleistung 13kVA
Datenblatt

.

.

  • 0-50A Ausgangsstrom
  • Echte RMS-Messung mit 1-Zyklus-Erfassung
  • Variable Hilfs-AC-Spannung/Stromausgang mit Phasenverschiebung
  • Hilfsmesseingang V, f, φ, Z, P, S, PF, CT-Verhältnis, Oberwellen
  • Variable Hilfsausgabe 12-220VDC
  • Multifunktionales Auto-Range-Timing-System
  • Strombegrenzungsmodus für Feinsteuerung
  • Datenspeicherung auf USB-Speicherstick einschließlich Wellenform & Oberwellen
  • USB-Tastaturschnittstelle
  • Automatische Netzspannungsauswahl
  • Optionales Rucksack-System
Datenblatt

.

.

  • Primäreinspeisung bis zu 750A
  • 4V Ausgang*
  • 16V 40A Ausgang für Sekundäreinspeisung
  • Echtes RMS-Memory-Amperemeter mit Einzelzyklus-Erfassung
  • Multifunktionales Zeitsystem
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Thermo- und Überstromschutz
  • Automatische Abschaltung am Ende des Tests
  • Kompakt und tragbar
  • Automatische Netzauswahl*
Produkt nicht mehr lieferbar!
Datenblatt

.

.

Der ES30 Erdungsstab ist eine zuverlässige und sichere Erdungslösung für Hochspannungsverbindungen nach Wechselstromprüfungen gemäß EN50191.

  • Kann zur Erdung von Hochspannungsverbindungen verwendet werden
  • Maximale Spannung: 30kV
  • Länge: 670mm
  • Erdleitungslänge: 5 Meter
  • Erdleitungsquerschnitt: 6mm²
  • Klares Silikon überzogenes Erdungskabel
  • Hochflexibel

  • Schnelles Polaritätstesten von Spannungs- und Stromwandlern.
  • Kompakt und leicht
  • Einfach zu bedienen, Plug & Play
  • Intelligente Erkennung falscher Verbindungen
  • Prüfeinheit als Standard im Kit enthalten
  • Gesicherte Leitungssets für die Sicherheit des Benutzers enthalten
  • Geliefert in einem Schutzkoffer
  • Lange Akkulaufzeit
  • Eingebauter Akkumonitor
Datenblatt
Bedienungsanleitung

  • Testing of all relay technologies: electromechanical, semiconductor, numerical, and IEC 61850
  • Manual control via colour display
  • Simultaneous availability of 3 current, 4 voltage, and 1 battery simulator output
  • High-current outputs: 3 × 32 A, 1 × 96 A
  • High-power outputs: 3 × 430 VA, 1 × 1,000 VA
  • High output accuracy: better than 0.05%
  • IEC 61850 protocol interface
  • USB and Ethernet interfaces
  • Pen drive interface
  • Integrated GPS and IRIG-B interface for end-to-end testing
  • Advanced test and data management software (TDMS)
  • Comprehensive relay library with models from leading manufacturers
  • Highest quality, safety, and reliability
Datenblatt

  • 0-100kV Ausgangsspannung
  • 10kVA Ausgangsleistung
  • Schlüsselschalter zur Vermeidung unbefugter Benutzung
  • Doppelter Überlastschutz
  • Variable elektronische Auslösung ~10-100% der Nennleistung
  • Spannungs- und Strommessung
  • Externer 24Vac Verriegelungsschaltkreis
  • Null-Volt-Verriegelung
  • Optische Anzeige des Prüflingsfehlers
Datenblatt

  • 0-24kV Ausgangsspannung
  • 24mA maximale Ausgangsstromstärke
  • Automatische Netzauswahl
  • Mit Schlüssel betriebener Versorgungsschalter zur Verhinderung unbefugter Nutzung
  • Doppelter Überlastschutz
  • Variable elektronische Auslösung – 16, 20 & 24mA
  • Spannungs- und Strommessung
  • Null-Volt-Verriegelung
  • Not-Aus
  • Visueller Indikator für Teststückfehler
Datenblatt

  • 0-50kV Ausgangsspannung
  • 5kVA Ausgangsleistung
  • Schlüsselschalter zur Verhinderung unbefugter Nutzung
  • Dualer Überlastschutz
  • Variable elektronische Auslösung – 10-110% der Nennleistung
  • Spannungs- und Strommessung
  • Externer Verriegelungskreis
  • Nullspannungs-Verriegelung
  • Visuelle Anzeige bei Prüfstückversagen
Datenblatt

  • 0-50kV Ausgangsspannung
  • 5kVA Ausgangsleistung
  • Schlüsselschalter zur Verhinderung unbefugter Benutzung
  • Doppelter Überlastschutz
  • Variable elektronische Abschaltung – 10-110% der Nennleistung
  • Spannungs- und Strommessung
  • Externer Verriegelungskreis
  • Null-Volt-Verriegelung
  • Visuelle Anzeige bei Fehler des Prüflings
Datenblatt

  • 0-30 kV Ausgangsspannung
  • 3 kVA Ausgangsleistung
  • Schlüsselschalter zur Verhinderung unbefugter Nutzung
  • Doppelter Überlastschutz
  • Variable elektronische Auslösung – 10-110 % des Nennwerts
  • Spannungs- und Strommessung
  • Externer Verriegelungskreis
  • Null-Volt-Verriegelung
  • Visuelle Anzeige bei Fehler des Prüflings
Datenblatt

  • 0-50kV Ausgangsspannung
  • 20mA maximale Ausgangsstromstärke
  • Automatische Auswahl der Versorgungsspannung 115/230V
  • Schlüsselschalter zur Verhinderung unbefugter Nutzung
  • Doppelte Überlastschutz
  • Variable elektronische Abschaltung
  • Spannungs- und Strommessung
  • Externer Verriegelungsschaltkreis
  • Null-Volt-Verriegelung
  • Visuelle Anzeige eines Prüflingsfehlers
  • Gießharz-Hochspannungstransformator
Datenblatt

  • Die Ausgangsspannung und der Strom werden von großen, genauen echten RMS-Digitalmessgeräten gemessen
  • 0-30kV Ausgangsspannung
  • 1.2kVA Ausgangsleistung
  • Schlüsselschalter zur Verhinderung unbefugter Bedienung
  • Doppelter Überlastschutz
  • Variable elektronische Auslösung – 10-110% der Nennleistung
  • Test-Timer
  • Spannungs- und Strommessung
  • Null-Volt-Interlock
  • Externer 24Vdc-Interlock-Kreis
  • Visuelle Anzeige des Versagens des Prüfstücks
Datenblatt

  • Stufenlos variable Ausgangsspannung 0-5kVAC
  • Variable Auslöseschaltung
  • 12mA und 20-120mA
  • Ausgangsspannungs- und Strommessung
  • Visuelle und akustische Anzeige bei Fehlern des Prüflings
  • Kompaktes und leichtes Gerät
  • Brennmodus mit maximal 100mA Kurzschlussstrom
  • Schlüsselschalter verhindert unbefugte Bedienung
  • Entspricht den Prüfvorschriften von BS1363
Datenblatt

Hochleistungs-Gleichstrom-Testgerät für Kabel- und Verbindungssysteme. ±30kVdc Ausgangsspannung, automatische Lastentladung, vielseitige Spannungsauswahl. Zuverlässige und effiziente Testlösung.

  • ±30kVdc Ausgangsspannung
  • 10mA Ausgangskapazität
  • Spannung und Strom werden an den Hochspannungsausgängen gemessen
  • Automatisches Erdungssystem zur Entladung kapazitiver Lasten
  • Hochspannungsausgangs-Stecksystem
  • Schlüsselschalter zur Verhinderung unbefugter Nutzung
  • Nullspannungs-Verriegelung
  • Optische Anzeige bei Fehler des Prüflings
  • Automatische Netzspannungswahl
Datenblatt

  • Ultraleicht (6,9 kg)
  • 1-200 A Gleichstrom Prüfstrom mit <2,5 % Welligkeit
  • Geliefert mit einem Standard-Ausgangsleitungssatz von 3 m
  • 0,1 μΩ Auflösung
  • mV, A und m/μΩ gleichzeitig angezeigt
  • USB-Speicherstick zur Datenspeicherung
  • USB-Tastatur zur Eingabe von Kommentaren
  • Voreinstellbarer Prüfstrom mit drei Tasten zur Speicherung von Benutzerprüfströmen
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Universelle Versorgungsspannung 90-264V
  • Optionaler Strommesszangenaufsatz ermöglicht das Testen von Objekten mit beidseitiger Erdung
Datenblatt
Bedienungsanleitung

  • Maximaler Ausgangsstrom von 5kA (höhere Überlastströme für 2 Sekunden)
  • Multifunktionales digitales Zeitsystem
  • Digitales True-RMS-Memory-Amperemeter
  • Halbleiterschaltung
  • Belastungseinheiten mit 200A, 2000A und 5000A
  • Drei Bereichsausgänge an den Belastungseinheiten
  • Robustes, kompaktes Design
  • Optionale Montage des Systems auf einem Wagen
  • Sekundäreinspeisung bis zu 100A
  • Hilfsmessungseingang
  • Direkte Ablesung des CT-Verhältnisses und der Polarität
Datenblatt

  • Maximaler Ausgangsstrom 5kA (höhere Überlastströme für 2 Sekunden)
  • Multifunktionales digitales Zeitsystem
  • Digitales True-RMS-Speichermessgerät
  • Halbleiterschaltung
  • 200A, 2000A und 5000A Lastgeräte
  • Drei Bereichsausgänge an den Lastgeräten
  • Robustes, kompaktes Design
  • Optionale Wagenmontage des Systems
  • Sekundäreinspeisung bis zu 100A
  • Hilfseingang für Messungen
  • Direkte Ablesung von CT-Verhältnis und Polarität
Datenblatt

  • 5kA maximaler Ausgangsstrom (höhere Überlastströme für 2s)
  • Multifunktionales digitales Zeitsystem
  • Digitales echtes Effektivwert-Speicher-Amperemeter
  • Halbleiterschaltung
  • 200A, 2000A und 5000A Lastgeräte
  • Dreifache Bereichsausgänge bei Lastgeräten
  • Robustes, kompaktes Design
  • Optionale Systemmontage auf Trolley
  • Sekundäreinspeisung bis zu 100A
  • Hilfsmessungseingang
  • Direkte Ablesung des Stromwandlerverhältnisses und der Polarität
Produkt nicht mehr lieferbar!
Datenblatt

  • Primäreinspeisung bis zu 750A
  • 4V Ausgang
  • 16V 40A Ausgang für Sekundäreinspeisung
  • Echte RMS-Digitalmessung mit Ein-Zyklus-Erfassung
  • Multifunktionales Zeitsystem
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Thermo- und Überstromschutz
  • Automatische Abschaltung am Ende des Tests
  • Kompakt und tragbar
  • Automatische Netzspannungsauswahl
  • Klares und einfaches Benutzerinterface
Produkt nicht mehr lieferbar!
Datenblatt

  • 0-50A Dreiphasenausgang
  • Klare und einfache Benutzeroberfläche
  • Dreiphasiger Stromausgang
  • 0-50A Ausgangsstrom pro Phase
  • Echte Effektivwert-Digitalmessung
  • Speicher-Amperemeter
  • Multifunktionales Zeitmesssystem
  • Eingang für Hilfsmessungen
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Thermischer und Überstromschutz
  • Kompakt und tragbar
  • 220V oder 400V Dreiphasen-Netzversorgung
  • 115V-440V Dreileiterversorgung mit optionalem Versorgungstransformator
Datenblatt

  • 0-50A dreiphasiger Ausgang
  • Übersichtliche und einfache Benutzeroberfläche
  • Dreiphasiger Stromausgang
  • 0-50A Ausgangsstrom pro Phase
  • Echte RMS-Digitalmessung
  • Speicher-Amperemeter
  • Multifunktionales Zeitsystem
  • Zusätzlicher Messeingang
  • Großes, hintergrundbeleuchtetes Flüssigkristalldisplay
  • Thermo- und Überstromschutz
  • Kompakt und tragbar
  • Optionen für 220V oder 400V dreiphasige Netzversorgung
  • 115V-440V Drei-Leiter-Versorgung mit optionalem Versorgungstransformator
Nicht mehr verfügbar!
Datenblatt

  • 0,5 Ohm bis 1666,5 Ohm in 8 Stufen
  • Maximaler Strom 0,2-10A
  • Verbessert die Stromsteuerung bei niedrigen Impedanzlasten
  • Besonders geeignet für Halbleiterrelais
  • Kann als Dämpfungsimpedanz für nichtlineare Lasten verwendet werden
  • Thermoabschaltung

  • Erzwingt, dass der Teststrom eine Sinuskurve ist
  • Verbessert die Timing-Genauigkeit bei Tests elektromechanischer Relais
  • Bereiche von 0,25A bis 100A
  • Hohe Überlastfähigkeit
  • 50/60Hz Betriebsfrequenz
  • Hohe Effizienz
Datenblatt

  • 0-100A Ausgangsstrom
  • Echte Effektivwertmessung mit Einzelzykluserfassung
  • Zusätzliche DC- und AC-Ausgabe
  • Multifunktionales, automatisch reichweitenbestimmendes Timing-System
  • Strombegrenzungsmodus für Feinsteuerung
  • Automatische Netzspannungsauswahl
  • Wärme- und Überstromschutz
Nicht mehr verfügbar!
Datenblatt

  • 0-100A Ausgangsstrom
  • Echte RMS-Messung mit Einzelzyklusaufnahme
  • Zusätzlicher Gleich- und Wechselstromausgang
  • Multifunktionales automatisches Bereichswahlsystem
  • Strombegrenzungsmodus für Feinsteuerung
  • Automatische Netzspannungsauswahl
  • Thermischer Schutz und Überstromschutz
Datenblatt

200ADM-P Mk2 ist ein sekundäres Strominjektionstestgerät mit einer Vielzahl fortschrittlicher Funktionen, darunter Phasenverschiebung, Datenspeicherung und Harmonikanalyse.
  • Ausgangsstrom: 0-200A
  • Echte Effektivwertmessung (True RMS) mit 1-Zyklus-Erfassung
  • Variabler Hilfswechselstrom-/wechselstromausgang mit Phasenverschiebung
  • Hilfsmesseingang für Spannung (V), Frequenz (f), Phasenwinkel (Φ), Impedanz (Z), Leistung (P), Scheinleistung (S), Leistungsfaktor (PF), Stromwandlerverhältnis (CT ratio), Oberschwingungen und mehr
  • Variabler Hilfsausgang: 12-220V Gleichstrom
  • Multifunktionales, automatisch bereichswählendes Zeitsystem
  • Strombegrenzungsmodus für feinere Steuerung
  • Datenspeicherung auf USB-Stick, einschließlich Wellenform und Oberschwingungen
  • USB-Tastatur-/Druckerschnittstelle
  • Automatische Auswahl der Netzspannung
  • Verfügbar im Metall- oder Pelicankoffer
Datenblatt

This MOV- Metal Oxide Varistor test system is the perfect device to perform analysis and diagnostics on metal oxide arrestors. It is supplied with a special current clip-on transformer designed for the measurement of current leakage.

Datenblatt

EDS - Expert Diagnostic System - is an Overall Condition Moni­toring System designed to monitor the main substation assets: current transformer, voltage transformer, power transformers, circuit breakers, surge arresters and GIS switchgear, which integrates all the real time conditions from all relevant substation assets in a single system.

Datenblatt

  • STS und TD vom PC aus fernsteuern
  • Prüfplan erstellen
  • Gespeicherte Prüfergebnisse per Ethernet-Kabel herunterladen
  • Prüfberichte erstellen und anpassen
  • Prüfergebnisse drucken
Datenblatt

During testing and maintaining activities on battery system, this external load unit can be connected to BTS 200 when a higher load current is necessary. This extra load allows different configuration to set the discharging current at different voltage level.

This testing and maintaining battery system allows to perform measurement of battery voltage, discharging current test and testing of battery capacity. BTS 200 can be connected with external load unit ELU 200.

Datenblatt

The Line impedance kit is composed of two modules, STLG and STSG. The kit is meant to be used with STS 5000, STS 4000 and eKAM in order to perform Line Impedance test.

Datenblatt

The TFS 2100E system is the most accurate travelling wave fault locator. It allows locating faults along electrical transmission lines in a very short time and with considerable saving of money.

Datenblatt

STLG + STSG + Ground grid accessories

The kit applyed with STS 5000, STS 4000 or eKAM, allows to perform the following types of test: soil resistivity, ground grid resistance, step and touch tests and overhead lines zero sequence and mutual coupling coefficients

Datenblatt

The DC voltage power supply models GECC3000 and GECC 1500 are designed for supplying the DC voltage and current for testing any type of system which requires an high-power, ripple free DC power supply

Datenblatt

CBA 1000 circuit breaker timing test equipment is a reliable and very accurate operating device for the maintenance and commissioning of circuit breakers in medium and high voltage substation. It can perform static and dynamic contact resistance measurement and it’s an accurate timing speed and motion analyzer.

Datenblatt

CBA 2000 diagnostic system is designed to grant the highest accuracy while testing circuit breaker. It can perform static and dynamic contact resistance measurement and it’s a precise timing speed and motion analyzer. Circuit breaker timing test set CBA 2000 is the perfect solution when a complete and reliable diagnostics has to be performed on circuit breakers.

Datenblatt

CBA 3000 allows any timing test, motion and speed analysis, multiple contemporary static and dynamic contact resistance measurements, both sides grounded (BSG) tests, undervoltage condition test and more. All these functions are integrated in a single lightweight test case without the need of connecting additional external modules.

Datenblatt

Oil cell for the HV test of dielectric oil
The option allows the testing of the insulation characteristics of the oil by checking if there is no contamination.

Datenblatt STS5000
Datenblatt STS4000

This module is properly designed for testing Tan Delta in rotating machines with TD 5000 and allows increasing the test current and getting the maximum test voltage with high capacitive burdens.

Datenblatt

The purpose of CAP-CAL is to check the correctness of Tan Delta and Capacitance of TD 5000 and TDX 5000. The calibrator includes an extremely high accuracy high voltage capacitor, which comes with a certificate issued by ISA - Altanova Group lab.

Datenblatt STS5000
Datenblatt STS4000

SFRA 5000 is a standalone sweep frequency response analyzer for the high accuracy transformer analysis and integrates the STS and TD 5000 family test sets. The SFRA 5000 offers both high precision and portability in a single package, providing all the accessories required for fast, easy to use, reliable and repeatable measurements.

Datenblatt

TDX 5000 is developed as a compact solution for high voltage Capacitance and Tan Delta (Dissipation Factor) measurements. Using the reactor option, TDX 5000 can also perform tests on rotating machines.

Datenblatt

The high-voltage generator TD 5000 is a complementary module of STS serie. TD 5000 designed to perform Tan Delta measurements, dissipation factor and capacitance of transformer and bushing at the frequency of the mains or in a wide frequency range.

Datenblatt

STS 3000 light is a testing system designed to perform Tan Delta and capacitance measurement on CTs, VTs, Power Transformer and Circuit Breaker

iCT1 - CT/VT Test Set is the NEW and most advanced portable equipment capable to test current, voltage and combined transformers.
With the low voltage method, known as "DC method", iCT1 is able to test Current Transformers with a very high saturation voltage, up to 30 kV, in a complete safety mode. Quick and easy to use tool, iCT1 allows to perform tests in one shot without changing the connection to the CT, thanks to the integrated 5-TAP Switchbox.

Datenblatt

This substation testing device is designed to grant high current output when needed in substation commissioning activities.

Datenblatt

BU 2000/4000 is an option for primary current injection and transformer test equipment T 3000 and T 2000. This complementary module is an innovative design concept that allows to avoid the power losses due to long cables connections.

T 2000 is a portable current transformer test set which allows to perform many different measurements such as saturation, ratio and polarity tests and CT winding resistance test. Substation maintenance and commissioning test equipment, T 2000 is extremely appreciated by electrical engineers for its high accuracy and portability.

Datenblatt

T 3000 is a primary current injection testing system designed to perform primary tests requested in substations commissioning. It allows to perform different tests and measurements on current transformers, voltage transformers, power transformers, protection relays, energy meters and transducers

Datenblatt

STS 4000 is a multifunction substation maintenance & commissioning test system for current, voltage and power transformers, designed to perform primary tests requested in substations commissioning. It allows to perform accurate tests on CTs, VTs, PTs and ground grid.

Datenblatt

STS 5000 is a multifunction substation maintenance & commissioning test system for current, voltage and power transformers designed to perform primary tests requested in substations commissioning. It allows to perform accurate tests on CTs, VTs, PTs and ground grid.

Datenblatt

eKAM is the new fully automatic electronic primary injection test equipment. e KAM test system includes two portable units: one control unit with a large graphical display, that adjusts the output, and one current unit (up to 2000, 3000, 5000A). It can also perform Step and Touch tests and ground resistance tests.

Datenblatt

RELTEST 1000 is a multifunctional relay test set, especially designed for distribution, smart grid and renewable energy plants.

Datenblatt

DRTS 3 PLUS power system simulator is designed to give the highest accuracy when testing and calibrating protective relays, energy meter, transducer and power quality devices. This diagnostic and calibration equipment is the perfect solution to perform automatic testing on protection devices.

Datenblatt

DRTS 6 is designed to perform accurate tests on protection relays, transducers, energy and power quality meters.
This diagnostic and calibration equipment is the perfect solution to perform automatic testing on protection devices.

Datenblatt

DRTS 33 is the most powerful diagnostic test set designed to perform accurate tests on protection relays, transducers, energy and power quality meters.
This advanced test equipment is also thought to satisfy all the needs related to commissioning and substation maintenance. 3 Current and 3 Voltage generators simultaneously available.

Datenblatt

DRTS 64 is the most powerful diagnostic test set designed to perform accurate tests on protection relays, transducers, energy and power quality meters.
This advanced test equipment is also thought to satisfy all the needs related to commissioning and substation maintenance.
6 Current and 4 Voltage generators simultaneously available.

Datenblatt

DRTS 66 is the most powerful diagnostic test set designed to perform accurate tests on protection relays, transducers, energy and power quality meters. This advanced test equipment is also thought to satisfy all the needs related to commissioning and substation maintenance. 6 Current and 6 Voltage generators simultaneously available.

Datenblatt

  • Ultra lightweight (19.7g)
  • 10-600Adc test current with <2.5% ripple
  • 0.1μΩ resolution
  • mV, A, and m/μΩ displayed simultaneously
  • USB memory key for data storage
  • USB keyboard for comment entry
  • Pre-settable test current with three buttons to store user test currents
  • Large back-lit liquid crystal display
  • Universal supply voltage 90-264V
  • Supplied with 3m output lead set
  • Optional current clamp to allows testing of objects with both sides earthed
Datenblatt
