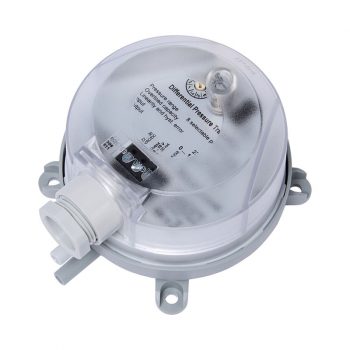

FEMA DPS Differenzdruckschalter für Lüftungs- und Klimaanlagen

Die FEMA DPS Differenzdruckschalter werden zur Überwachung niedriger Differenzdrücke in Klima- und Lüftungsanlagen eingesetzt. Sie eignen sich besonders für die Filterüberwachung, Ventilatorüberwachung und Luftstromkontrolle in raumlufttechnischen Anlagen. Der Schalter erkennt Druckunterschiede zwischen zwei Messpunkten und gibt bei Erreichen des eingestellten Grenzwertes ein elektrisches Schaltsignal aus.

Die DPS-Baureihe ist für Luft sowie nicht brennbare und nicht aggressive Gase vorgesehen. Typische Anwendungen finden sich in Lüftungskanälen, Klimageräten, Luftfiltern, Ventilatoren, Gebläsen und Überwachungssystemen der technischen Gebäudeausrüstung. Für Brenngase ist diese Baureihe nicht geeignet.

Je nach Ausführung stehen unterschiedliche Einstellbereiche zur Verfügung, zum Beispiel 20–200 Pa, 50–500 Pa, 200–1000 Pa oder 500–2500 Pa. Dadurch kann der passende Differenzdruckschalter abhängig von der jeweiligen Anwendung, dem gewünschten Schaltpunkt und dem zu erwartenden Druckverlust ausgewählt werden.

Der Anschluss erfolgt typischerweise über Kunststoffanschlussstücke für Messschläuche. Ein Anschluss ist für den höheren Druck, der andere für den niedrigeren Druck vorgesehen. Die anliegende Druckdifferenz wirkt auf eine Membran, die einen Schaltkontakt betätigt. Dadurch kann der DPS einfach in Steuerungen, Alarmkreise oder Überwachungssysteme eingebunden werden.

Typische Einsatzbereiche

• Filterüberwachung in Lüftungs- und Klimaanlagen
• Ventilator- und Gebläseüberwachung
• Luftstromüberwachung in RLT-Anlagen
• Überwachung von Druckverlusten an Luftfiltern
• Differenzdrucküberwachung in Lüftungskanälen
• Überwachung von Luftklappen, Wärmetauschern oder Luftwegen
• Technische Gebäudeausrüstung, HLK- und HVAC-Anwendungen

Vorteile der FEMA DPS Differenzdruckschalter

• Für niedrige Differenzdrücke: geeignet für typische Druckbereiche in Lüftungs- und Klimaanlagen
• Ideal für Filterüberwachung: erkennt steigenden Druckverlust bei verschmutzten Filtern
• Für Luft und nicht brennbare Gase: geeignet für nicht aggressive gasförmige Medien
• Verschiedene Einstellbereiche: Varianten für unterschiedliche Druckbereiche verfügbar
• Kompakte Bauweise: einfache Montage in HLK- und RLT-Anwendungen
• Mechanisches Schaltprinzip: keine Hilfsenergie für die Druckerfassung erforderlich
• Einfache Integration: Schaltsignal für Steuerung, Alarmierung oder Anlagenüberwachung nutzbar

FEMA DPS Differenzdruckschalter bei ICS Schneider

ICS Schneider bietet FEMA DPS Differenzdruckschalter für die Überwachung von Luft und nicht brennbaren Gasen in Lüftungs- und Klimaanlagen. Die Geräte eignen sich für Betreiber, Anlagenbauer und Serviceunternehmen, die eine einfache und zuverlässige Lösung zur Überwachung von Filtern, Ventilatoren oder Luftströmen benötigen.

Bei der Auswahl des passenden DPS sollten der gewünschte Einstellbereich, der erwartete Differenzdruck, die Art der Anwendung, die Einbausituation, der elektrische Anschluss, die Umgebungsbedingungen und das zu überwachende Medium berücksichtigt werden. Für Brenngase, aggressive Gase oder sicherheitsrelevante Sonderanwendungen sollten geeignete Alternativen geprüft werden.

FAQ – Häufige Fragen zum FEMA DPS Differenzdruckschalter

1. Was ist ein FEMA DPS Differenzdruckschalter?

Ein FEMA DPS Differenzdruckschalter ist ein mechanischer Schalter zur Überwachung niedriger Druckdifferenzen. Er wird vor allem in Lüftungs- und Klimaanlagen eingesetzt, zum Beispiel zur Filter- oder Ventilatorüberwachung.

2. Für welche Medien ist der DPS geeignet?

Der DPS ist für Luft sowie nicht brennbare und nicht aggressive Gase geeignet. Für Brenngase oder aggressive Medien ist diese Baureihe nicht vorgesehen.

3. Kann der DPS zur Filterüberwachung verwendet werden?

Ja. Die Filterüberwachung ist eine der wichtigsten Anwendungen. Wenn ein Filter verschmutzt, steigt der Druckverlust. Der DPS erkennt diesen Differenzdruck und kann ein Wartungs- oder Alarmsignal auslösen.

4. Welche Einstellbereiche sind verfügbar?

Je nach Ausführung sind unterschiedliche Einstellbereiche erhältlich, zum Beispiel 20–200 Pa, 50–500 Pa, 200–1000 Pa oder 500–2500 Pa. Die Auswahl richtet sich nach dem erwarteten Druckverlust der Anwendung.

5. Worin unterscheidet sich der DPS vom DPSL?

Der DPS ist vor allem für Luft und nicht brennbare, nicht aggressive Gase in Lüftungs- und Klimaanlagen vorgesehen. Der DPSL ist dagegen für neutrale sowie leicht aggressive Flüssigkeiten und nicht-brennbare Gase ausgelegt und kann auch als Durchflussschalter mit Lochplatte eingesetzt werden.

6. Ist der DPS für Brenngase geeignet?

Nein. Die DPS-Baureihe ist nicht für Brenngase geeignet. Für Brenngase müssen entsprechend zugelassene Druckwächter oder Differenzdruckschalter verwendet werden.

7. Wie funktioniert der DPS Differenzdruckschalter?

Der Schalter misst die Druckdifferenz zwischen zwei Anschlüssen. Wird der eingestellte Grenzwert erreicht, betätigt eine Membran den Schaltkontakt und gibt ein elektrisches Signal aus.

8. Welcher Anschluss ist für den höheren Druck vorgesehen?

Der Anschluss P1 ist für den höheren Druck vorgesehen, P2 für den niedrigeren Druck. Dadurch kann der Differenzdruck korrekt erfasst werden.

9. Benötigt der DPS eine Versorgungsspannung?

Für die Druckerfassung selbst benötigt der DPS keine Versorgungsspannung. Eine elektrische Verbindung wird nur für den Schaltkontakt beziehungsweise das Schaltsignal benötigt.

10. Wo wird der DPS typischerweise eingebaut?

Typische Einbauorte sind Lüftungskanäle, Luftfiltereinheiten, Ventilatorstrecken, Klimageräte, Gebläseanlagen und RLT-Systeme.

11. Kann der DPS zur Luftstromüberwachung eingesetzt werden?

Ja. Der DPS kann zur Luftstromüberwachung eingesetzt werden, wenn durch den Luftstrom eine auswertbare Druckdifferenz entsteht, zum Beispiel an Ventilatoren, Filtern oder Messstellen im Kanal.

12. Welche Angaben sind für die Auswahl wichtig?

Wichtig sind der gewünschte Einstellbereich, der erwartete Differenzdruck, das Medium, die Montageposition, der elektrische Anschluss, die Schaltfunktion und die Umgebungsbedingungen.
