Kalibratoren
Kalibriertechnik – rückführbare Präzision für Druck, Temperatur, Durchfluss & Elektrik
Kalibriertechnik stellt sicher, dass Messgeräte genau, vergleichbar und auf nationale/internationale Normale rückführbar messen. ICS Schneider Messtechnik liefert Referenzen, Kalibratoren, Prüfstände, Software und Kalibrierdienstleistungen – von der Werks- bis zur akkreditierten Kalibrierung nach ISO/IEC 17025, im Labor oder mobil vor Ort.
Portfolio (Auszug): Temperatur (Trockenblock, Flüssigkeitsbad, Referenzfühler), Druck (Hand-/Laborpumpen, Referenzsensoren, Kolbenmanometer), elektrische/Signal-Kalibratoren (mA, V, RTD, TC, HART/Fieldbus), Durchfluss (Prüfstände, Masterzähler), Feuchte (Kammern, Salzlösungen), Datenlogger, Kalibriersoftware und revisionssichere Dokumentation.
Wir unterstützen bei Auswahl, Unsicherheitsbudget, Prozessintegration (CMMS/IIoT), Prüfmittelmanagement und Audit-Fitness – inklusive As-Found/As-Left-Nachweisen und rückführbaren Zertifikaten.
FAQ zur Kalibriertechnik
Antworten zu Normen, Verfahren, Unsicherheit, Intervallen, Dokumentation, Software & Best Practices.
Was unterscheidet Kalibrierung von Justierung?
Kalibrierung bestimmt Abweichungen/Unsicherheit ohne Eingriff. Justierung verändert das Gerät zur Korrektur. Danach folgt eine As-Left-Kalibrierung.
Werkskalibrierung oder akkreditierte Kalibrierung?
Werkskalibrierung ist rückführbar und wirtschaftlich. ISO/IEC 17025-akkreditiert ist formell anerkannt und häufig in regulierten Branchen gefordert.
Was bedeutet Rückführbarkeit konkret?
Eine lückenlose Vergleichskette mit dokumentierten Messunsicherheiten führt Messwerte auf nationale/internationale Normale zurück.
Welche Verfahren je Messgröße sind üblich?
| Messgröße | Referenz/Verfahren | Typischer Bereich |
|---|---|---|

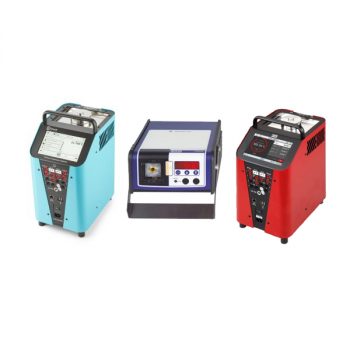

| Temperatur | Trockenblock/Bad, Referenz-RTD/TC | −55…+1200 °C (modellabh.) |
| Druck | Hand-/Laborpumpe, Referenzsensor, Kolbenmanometer | Vakuum…1 000+ bar |

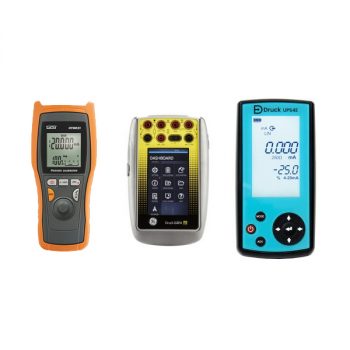

| Elektrisch | mA/V-Kalibrator, RTD/TC-Simulator, DMM | mV…10 V / 0…24 mA |
| Durchfluss | Masterzähler, Volumen-/gravimetrisch | Gas/Flüssig je Prüfstand |
| Feuchte | Feuchtekammer, Salzlösungen, Taupunktspiegel | 5…95 % rF |
Wie plane ich Kalibrierintervalle?
Risikobasiert nach Nutzung, Umgebung, Drift, QS-Risiko und Trenddaten. Typisch 6–24 Monate; kritisch oft kürzer.
Welche Angaben enthält ein Kalibrierschein?
As-Found/As-Left, Messpunkte, Abweichung, Messunsicherheit, Normen/Methoden, Umgebungsbedingungen, Rückführkette, Geräte-ID.
Was ist Messunsicherheit (MU) & warum wichtig?
MU beschreibt das Vertrauensintervall der Messung. Für Spezifikationen nutzt man Guardbanding und den TUR (z. B. ≥4:1 bevorzugt).
Wie reduziere ich Messunsicherheit?
- Messpunkte nahe am Arbeitsbereich wählen
- Ausreichende Stabilisierungszeit einhalten
- Thermisch/elektrisch sauber ankoppeln, Medienreinheit sicherstellen
Wie läuft eine Temperaturkalibrierung ab?
Referenzfühler und Prüfling werden im Block/Bad gemeinsam stabilisiert; Differenzen werden ermittelt und dokumentiert, ggf. justiert und verifiziert.
Wie kalibriere ich Druck sicher & präzise?
Mit feinfühliger Druckerzeugung, Lecktest, Snubber bei Pulsationen und sauberem Medium. Für höchste Genauigkeit: Kolbenmanometer.
Welche Rolle spielen Referenzen?
Referenzfühler und Referenzmanometer sind Maßverkörperungen – hochgenau, regelmäßig kalibriert und mit dokumentierter Rückführkette.
Wie integriere ich Kalibrierung in mein QM?
Über Prüfmittelmanagement (CMMS/CAQ), Barcode/QR, Fälligkeiten, Aufkleber und digitale Zertifikatsablage (auditfest).
Welche Software-Funktionen sind sinnvoll?
- Asset-Register, Termin-/Workflowsteuerung
- Vorlagen für Punkte/Prozeduren, As-Found/As-Left
- Audit-Trail/Signaturen (z. B. 21 CFR Part 11 bei Bedarf)
Vor-Ort- oder Laborkalibrierung?
Vor Ort: kurze Stillstände, realistische Bedingungen. Labor: stabile Umgebung, meist geringere MU. Häufig sinnvoll: Hybrid.
Wie viele Messpunkte sind zweckmäßig?
Nach Spezifikation/Einsatz: z. B. 5 Punkte über den Arbeitsbereich; in kritischen Bereichen dichter.
Welche Umgebungsfaktoren beeinflussen?
Temperaturdrift, Vibration, EMV, Feuchte, Luftdruck (bei Druck/Volumen), Strömung (Durchfluss) – werden im Zertifikat dokumentiert.
Wie gehe ich mit N.I.C. (non-in-compliance) um?
As-Found dokumentieren, Risiko bewerten, justieren, As-Left verifizieren; Ursachenanalyse und Maßnahmenplan festhalten.
Wie plane ich Budget & Beschaffung?
Von der Genauigkeitsanforderung rückwärts: gewünschter TUR, geeignete Referenzen/Normale, Servicekonzept (Mobil/Labor) und Software auswählen.
Welche Unterlagen erhalte ich?
Kalibrierschein (Werks/akkreditiert), Material-/Rückführnachweise, Messpunkte & MU, As-Found/As-Left; auf Wunsch DAkkS-konform.
Unterstützen Sie Auswahl, Implementierung & Schulung?
Ja – wir erstellen Gerätelisten, definieren Intervalle, liefern Normale/Kalibratoren, integrieren Software/CMMS und schulen zu Methodik, MU & Audit-Fitness.
