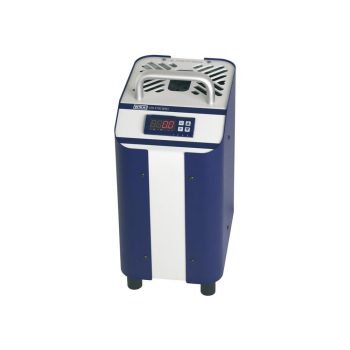

- Einfache Kalibrierung von Thermometern bei 0 °C (32 °F)
- Temperierung von Thermoelement-Vergleichstellen
- Prüfstände und Kalibrierlabore
 Datenblatt
|
|
Bedienungsanleitung
|
- Unterschiedliche Temperaturbereiche
- Messunsicherheiten von 0,15 ... 0,8 K
- Kompakte Bauform
- Leichte Bedienung
| Datenblatt |
| Bedienungsanleitung |
- Leichte Bedienung durch selbsterklärende Menüs
- Großer, gut ablesbarer Touchscreen
- Kurze Einstellzeiten durch optimierte Regelung
- Verbesserte Genauigkeit durch homogene Blocktemperatur
- Anlegen von Kalibrieraufgaben inkl. Erstellung eines Zeugnisses
|
Datenblatt
|
|
Bedienungsanleitung
|

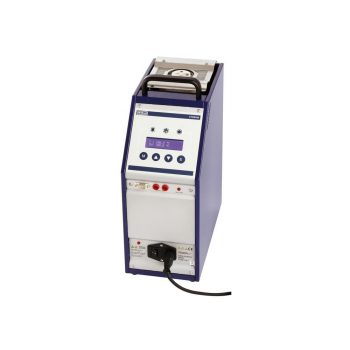

- Hohe Genauigkeit und hohe Stabilität bei hohen Temperaturen
- Temperaturbereich 200 ... 1.100 °C [392 ... 2.012 °F]
- Möglichkeit des Temperaturschaltertests
- Geringes Gewicht und kompakte Bauweise
- Einfache Handhabung
|
Datenblatt
|
|
Bedienungsanleitung
|
- Hohe Genauigkeit und hohe Stabilität
- Möglichkeit des Temperaturschaltertests
- Geringes Gewicht und kompakte Bauweise
- Einfache Handhabung
|
Datenblatt
|
- Multifunktionsgerät mit vier Reglerparamtersätzen
- Kalibrieren mit einer externen Referenz
- Geringes Gewicht und kompakte Bauweise
- Einfache Handhabung
|
Datenblatt
|
|
Bedienungsanleitung
|
- Leichte Bedienung durch selbsterklärende Menüs
- Großer, gut ablesbarer Touchscreen
- Kurze Einstellzeiten durch optimierte Regelung
- Multifunktionsgerät mit vier Reglerparametersätzen
- Anlegen von Kalibrieraufgaben inkl. Erstellung eines Zeugnisses
|
Datenblatt
|
|
Bedienungsanleitung
|
- Überprüfung von Infrarot-Thermometern über einen weiten Temperaturbereich; 50 … 500 °C [122 ... 932 °F]
- Große Oberfläche des Schwarzstrahlers (∅ 57 mm [2,24 in]) für Pyrometer aller Art
- Bohrung zur Aufnahme eines Referenzfühlers
- Geringes Gewicht und kompakte Bauweise
- Einfache Handhabung
| Datenblatt |
- Hohe Stabilität
- Möglichkeit des Temperaturschaltertests
- Geringes Gewicht und kompakte Bauweise
- Einfache Handhabung
|
Datenblatt
|
|
Bedienungsanleitung
|
WIKA Temperaturkalibratoren – Präzision für Labor & Feld
WIKA Temperaturkalibratoren liefern stabile, homogene und rückführbare Temperaturen zur Kalibrierung von RTD/PRT, Thermoelementen, Thermistoren sowie IR-Thermometern und Wärmebildkameras. Das Portfolio reicht von portablen Dry-Wells über Flüssigkeitsbäder und Hochtemperaturöfen bis zu Schwarzkörper-Strahlern – mit Schnittstellen für Datenaufzeichnung und Kalibriersoftware.
Leistungsmerkmale (modellabhängig): Temperaturbereiche ca. −80…+1 200 °C, Mehrzonenregelung, Stabilität bis ±0,005 °C, Uniformität <0,02 °C, externer Referenzeingang, Mehrkanal-Messung, Ramp/Soak, USB/LAN (teils Bluetooth) und PDF/CSV-Export.
ICS Schneider Messtechnik unterstützt bei Auswahl, Insert-/Hülsendesign, Unsicherheitsbudget, Prozeduren und liefert auf Wunsch Werks-/DAkkS-Zertifikate für Kalibrator und Referenzfühler.
FAQ zu WIKA Temperaturkalibratoren
Antworten zu Technologien, Genauigkeit, Inserts, Immersion, IR-Prüfung, Dokumentation, Integration und Best Practices.
Welche Kalibratortypen bietet WIKA an?
Dry-Well (Blockkalibratoren) für saubere Vor-Ort-Prüfungen, Flüssigkeitsbäder für maximale Uniformität, Hochtemperaturöfen für >650 °C und Schwarzkörper für berührungslose IR-Prüfungen.
Worin unterscheiden sich Stabilität, Uniformität und Genauigkeit?
Stabilität= zeitliche Schwankung; Uniformität= räumliche Gleichmäßigkeit im Block/Bad; Genauigkeit= Abweichung zum wahren Wert, bestimmt mit Referenzfühler.
Welche typischen Leistungsdaten sind erreichbar?
| Kriterium | Dry-Well | Flüssigbad | Schwarzkörper |
|---|---|---|---|
| Stabilität | bis ±0,01…0,03 °C | bis ±0,005…0,02 °C | modellabhängig |
| Uniformität | ≤0,02…0,1 °C | ≤0,01…0,03 °C | FOV/Apertur beachten |
| Bereich | −35…+650 °C | −80…+300 °C | +50…+1 100 °C |
Warum einen externen Referenzfühler einsetzen?
Die Blockanzeige entspricht nicht immer der Spitzentemperatur am DUT. Ein PRT/RTD-Referenzfühler nahe am Prüfling minimiert Gradienten- und Kopplungsfehler.
Wie wähle ich die richtige Hülse/Insert?
Bohrung = DUT-Ø + 0,1…0,2 mm, durchgehende Passung, Material Alu/Kupfer (<300 °C) bzw. Inconel/Edelstahl (hoch T). Mehrlochhülsen trennen Referenz und DUT(s).
Wie tief muss ich eintauchen (Immersion)?
Mindestens 15–20× Sensor-Ø oder bis über das Sensorelement. Bei kurzen Sonden Tiefen-/Verlängerungshülsen und Isolierkappen nutzen.
Welche Punktfolgen sind praxistauglich?
Beispiel: −20/0/50/100/150/200 °C, je Punkt mit Stabilitätskriterium (z. B. 60–300 s ≤±0,02…0,05 °C) und Auf-/Abfahrt zur Hystereseprüfung.
Wie kalibriere ich Thermoelemente korrekt?
Heiße Stelle in den Kalibrator; Kaltstellenkompensation am Anzeige-/Kalibriergerät aktivieren oder Referenz-CJC messen; gute thermische Kopplung sicherstellen.
Tipps für RTD/PRT-Kalibrierungen
Vierleiter-Messung, Messstrom niedrig (Selbsterwärmung), ausreichende Stabilisierungszeit, Leitungen mechanisch entlasten.
Wie prüfe ich IR-Thermometer und Wärmebildkameras?
Mit Schwarzkörper-Strahlern: korrekter Emissionsgrad (ε≈0,95–0,99), passende Distanz/Fokus, Apertur > Spotgröße, Zug/Reflexionen minimieren.
Welche Schnittstellen & Software-Optionen gibt es?
USB/LAN (teils Bluetooth), SCPI/Modbus je Modell; Integration in Kalibriersoftware für Aufträge, Punktlisten, PDF/CSV-Reports und Rückführkette.
Wie erstelle ich ein Unsicherheitsbudget?
Beiträge aus Referenzgenauigkeit, Stabilität, Uniformität, Anzeigeauflösung, Selbsterwärmung, Wärmeableitung, Wiederholbarkeit; expandiert mit k=2.
Welche Badmedien empfehlen Sie?
| Medium | Bereich | Eigenschaften | Hinweis |
|---|---|---|---|
| Alkohole | bis −80…+20 °C | Sehr niedrige Viskosität | Entflammbar – Lüftung! |
| Silikonöle | −40…+200 °C | Breiter Bereich, stabil | Viskosität/Alterung beachten |
| Salzbäder | >+300 °C | Sehr hohe Temperaturen | Korrosiv – Schutzmaßnahmen |
Welche Sicherheitsthemen gelten im Betrieb?
Verbrennungsschutz, standsichere Aufstellung, Übertemperaturschutz, PSA; bei Bädern Absaugung und Brandschutz beachten; heiße Hülsen nur mit Werkzeug entnehmen.
Wie oft sollte rekalibriert werden?
Typisch jährlich; bei QS-kritischen Anwendungen halbjährlich/vierteljährlich. Nach Transport/Service Zwischencheck (Eispunkt/Fixpunkte).
Kann ich mehrere Sensoren gleichzeitig prüfen?
Ja, mit Mehrlochhülsen bzw. Körben (Bäder). Beladung begrenzen, Referenz spitzennah platzieren, Gradienten überwachen.
Wie dokumentiere ich normgerecht?
As-Found/As-Left, Punktliste mit Stabilitätsfenster, Rückführkette, Umgebungsdaten (T/RH), erweiterte Unsicherheit, Signatur/eSignatur; Export PDF/CSV.
Welches Zubehör erhöht die Reproduzierbarkeit?
Passhülsen mit geringem Spiel, Isolierkappen, Anschlagringe für konstante Tiefe, obere Klemmung, Sondenhalter.
Unterstützen Sie Auswahl & Prozeduren?
Ja. Wir dimensionieren Kalibrator/Referenz, legen Inserts aus, erstellen Vorlagen (Ramp/Soak, Stabilität) und liefern Werks-/DAkkS-Zertifikate.
