- 41 Druckbereiche von ±25 mbar bis 1.400 bar (±10 inH₂O bis 20.000 psi / 2,5 kPa bis 140 MPa)
- Gesamtunsicherheit über 1 Jahr bis zu 0,025 % vom Endwert (FS) im Temperaturbereich von -10 °C bis +50 °C
- Integrierter Kalibriernachweis mit Anzeige des Kalibrierfälligkeits-Countdowns
- Robustes, handliches Design mit hintergrundbeleuchtetem, kontraststarkem Display
- Funktionen für Lecktest, Tarierung, Maximal-/Minimalwertanzeige und Filterung
- Version für explosionsgefährdete Bereiche (eigensicher) verfügbar
- Optionale externe Plug-and-Play-Sensoren: Drucksensor (PM700E) und RTD-Temperaturfühler (RTD-PROBE)
- Kompatibel mit unseren pneumatischen und hydraulischen Handpumpen
- Kompatibel mit 4Sight2 für automatisierte Kalibrierprozesse
 Datenblatt |
| Bedienungsanleitung |
- Genauigkeit: 0,1 % FS (inkl. Kalibrierzertifikat)
- Datenlogger mit hoher Messrate und großem Speicher
- Diagrammvorschau direkt am Gerät
|
Datenblatt
|
|
Bedienungsanleitung
|
- Digitales Anzeigegerät mit austauschbaren Drucksensoren (Plug-and-Play)
- Messbereiche von 0 ... 100 mbar bis 0 ... 1.000 bar
- Genauigkeit: 0,2 %, optional 0,1 % (inkl. Kalibrierzertifikat)
- Eigensichere Version, II 2G Ex ib IIC T4
- Software und komplette Servicekoffer (inkl. Pumpen) erhältlich
 Datenblatt |
| Bedienungsanleitung |
- Meßbereiche intern/extern 0–70 mbar bis 0–700 bar Relativ-, Absolut-, Differenzdruck
- Auch in Ex erhältlich, EEx ia II CT4
- Hohe Genauigkeit, 0,1% vom Meßbereich
- Leichtes, robustes ABS-Gehäuse mit Aufstellfuß
- Handliches Design, Batteriebetrieb, 300 h Betriebsdauer
- Lecktest, Max./Min.-Überwachung, Filter
- Anschluß-Kits mit Handpumpen
| Datenblatt |
- Robustes und wasserdichtes digitales Anzeigegerät mit austauschbaren Drucksensoren (Plug-and-Play)
- Messbereiche von 0 ... 25 mbar bis 0 ... 1.000 bar (0 ... 0,4 psi bis 0 ... 14.500 psi)
- Druckart: positiver und negativer Überdruck, Absolutdruck und Differenzdruck
- Genauigkeit: 0,2 %, optional 0,1 % (inkl. Kalibrierzertifikat)
- Software und komplette Servicekoffer (inkl. Pumpen) erhältlich
| Datenblatt |
| Bedienungsanleitung |
- Digitales Anzeigegerät mit leicht wechselbaren Referenz-Drucksensoren (Plug-and-Play)
- Messbereiche von -1 ... 6.000 bar (-15 ... 75.000 psi)
(auch Vakuum- und Absolutdruckmessbereiche verfügbar) - Genauigkeit: 0,025 % (inkl. Kalibrierschein)
- Gleichzeitige Druck- und Temperaturmessung mit externem Pt100-Temperaturfühler
- Min-, Max-, Druckrate- und Datenlogger-Funktion
|
Datenblatt
|
|
Bedienungsanleitung
|
- Manuelle Druckerzeugung von -0,85 … +25 bar [-12,3 ... +360 psi]
- Genauigkeit: 0,025 % FS (inkl. Kalibrierzertifikat)
- Geben/Messen von 0 ... 24 mA und Spannungsversorgung DC 24 V
- Datenlogger mit hoher Messrate und großem Speicher
- Eigensichere Version
| Datenblatt |
| Bedienungsanleitung |

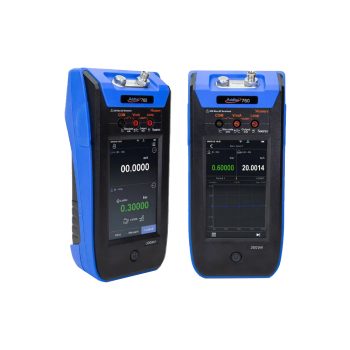

Die Additel 760er Serie automatischer Hand-Druckkalibriersysteme, rückt tragbare Druck-Kalibratoren auf eine neue Ebene. Mit einem Gewicht von weniger als 1,8 kg, haben die Geräte der ADT 760er Serie eine eingebaute Pumpe, einen Präzisions-Drucksensor, einen internen Regler und ein großes, farbiges Touchscreen-Display.
| Datenblatt |
| Bedienungsanleitung |
- max. Druckbereich: -0,86 bar bis 2,5 bar
- Genauigkeit: 0,02% v.E.
- Stabilität: 0,005% v.E.
| Datenblatt |
| Bedienungsanleitung |
- max. Druckbereich: ±75 mbar
- Genauigkeit: 0,05% v.E.
- Stabilität: 0,005% v.E.
| Datenblatt |
| Bedienungsanleitung |
- Digitales Anzeigegerät mit austauschbaren Drucksensoren (Plug-and-Play)
- Messbereiche 0 ... 1.000 bar (0 ... 14.500 psi)
- Druckart: positiver und negativer Überdruck, Absolutdruck und Differenzdruck
- Genauigkeit: 0,2 %, optional 0,1 % (inkl. Kalibrierzertifikat)
- Datenlogger zur Aufzeichnung von Messwerten
| Datenblatt |
| Bedienungsanleitung |
- Manuelle Druckerzeugung von -0,85 … +25 bar [-12,3 ... +360 psi]
- Genauigkeit: 0,025 % FS (inkl. Kalibrierzertifikat)
- Geben/Messen von 0 ... 24 mA und Spannungsversorgung DC 24 V
- Datenlogger mit hoher Messrate und großem Speicher
- Eigensichere Version
|
Datenblatt
|
|
Bedienungsanleitung
|
- Druckbereiche von 130 mbar bis 10 bar
- 130 mbar verfügbar als Schraub- oder Steckanschluss
- Positive und Vakuumdruckmessung
- Automatische Bereichsanzeige – für präzise Messungen
- Wählbare automatische Abschaltung – verlängert die Batterielebensdauer
- IP67 BSI Zert. 229/000132 – Staub- und wasserdichter Schutz
- Wählbare Druckeinheiten
|
Datenblatt
|
- Betriebsbereich von 0 - 130 mbar
- Überbereich von 750 mbar
- Betriebsbereich von -10°C bis 50°C
- Hintergrundbeleuchtung
- Nullung
- Halten (Hold-Funktion)
- Bereichssperre (Range lock)
- Max/Min (maximaler/minimaler Wert)
- Wählbare Druckeinheiten
- IP67 - staub- und wasserdicht
- Anschlussgröße 4mm
| Datenblatt |
| Bedienungsanleitung |
- Betriebsbereich von 0 bis 2 bar
- Überbereich von 4 bar
- Betriebstemperatur von -10°C bis 50°C
- Hintergrundbeleuchtung
- Nullsetzung
- Halten (Hold-Funktion)
- IP67 - staub- und wasserdicht
- Bereichssperre (Range Lock)
- Max/Min-Werte
- Anschlussgröße 4 mm
- Wählbare Druckeinheiten
| Datenblatt |
| Bedienungsanleitung |
- Betriebsbereich 0-7 Bar
- Überbereich 10 Bar
- Betriebstemperaturbereich -10°C bis 50°C
- Beleuchtet
- Nullung
- Halten
- Bereichssperre
- Max/Min
- IP67 - staub- und wasserdicht
- Anschlussgröße 4mm
|
Datenblatt
|
|
Bedienungsanleitung
|
- 0 - 10 bar Betriebsbereich
- 17 bar Überbereich
- IP67 - Staub- und wasserdicht
- Beleuchtet
- Nullung
- Halten
- Bereichssperre
- Max/Min
- Portgröße 4mm
- Auswählbare Druckeinheiten
- Betriebstemperatur -10°C bis 50°C
| Datenblatt |
| Bedienungsanleitung |
- 0-1 bar Betriebsbereich
- 2 bar Überlastbereich
- -10°C bis 50°C
- Beleuchtungsfunktion
- Nullungsfunktion
- Haltefunktion
- Bereichssperrenfunktion
- Max/Min
- Wählbare Druckeinheiten
- Anschlussgröße 4mm
|
Datenblatt |
| Bedienungsanleitung |
- Hochpräzise Absolutdruckmessung mit ±3 hPa
- Für barometrische Höhenmessungen geeignet
- Berechnung des barometrischen Luftdrucks
- 8 Druckeinheiten verfügbar
| Datenblatt |
| Bedienungsanleitung |
- Allroundmessgerät für gesetzeskonforme Prüfungen an Gas- und Wasserleitungen
- Dichtheitsprüfung an Gasleitungen nach TRGI 2018 und an Flüssiggasleitungen nach TRF 2012
- Intuitive und gesetzeskonforme Menüführung
- Softwaregestütze Prüfprotokollerstellung
- Direkte Berechnung des Rohrleitungsvolumens
- Sichere Bedienung durch den Einschlauchanschluss
| Datenblatt |
| Bedienungsanleitung |
- Mit optional erhältlichen Fühlern messen Sie Luftfeuchtigkeit, Temperatur, Absolutdruck und Taupunkt in Druckluft
- Zwei steckbare Fühler und 3 Funkfühler anschließbar
- Berechnet Taupunkt und Taupunktabstand
- Anzeige von Min-/Max- und Mittelwerten
| Datenblatt |
| Bedienungsanleitung |
- Mit optional erhältlichen Fühlern messen Sie Feuchte, Temperatur, Drucktaupunkt und Absolutdruck
- Zwei steckbare Fühler und 3 Funkfühler anschließbar
- Großer Gerätespeicher für bis zu 10.000 Messwerte
- USB-Kabel und PC-Software zur Archivierung und Dokumentation der Messdaten inklusive
|
Datenblatt |
| Bedienungsanleitung |
- Messbereich von 0-130 mbar
- Auflösung von 0,01 bis 19,99 mbar, danach automatische Umschaltung auf 0,1 Auflösung
- Differentialeingang - 8mm Rohrverbindungen
- Wasserbeständig (IP67 zertifiziert)
- Robustes Gehäuse mit Schutzgummischutz
- Magnetische Befestigung oder Neigungsständer
- Drucktaste für Nullstellung und Haltefunktion
- Hintergrundbeleuchtetes digitales Display
- Automatische Abschaltung nach 12 Minuten
- Optionen für die Auswahl der Maßeinheit (auswählbar auf dem PM80)
|
Datenblatt
|
|
Bedienungsanleitung
|
.
.
Handmessgeräte für Druck – mobil, präzise, vielseitig
Handmessgeräte für Druck sind die flexible Lösung für Service, Instandhaltung, Inbetriebnahme und Qualitätssicherung. Von der schnellen Vor-Ort-Prüfung bis zur hochauflösenden Referenzmessung bieten sie Funktionen wie Min/Max/Peak, Tara/Null, Datenlogger, Lecktest und – je nach Modell – Differenz- oder Absolutdruck.
ICS Schneider Messtechnik liefert robuste Geräte mit Schutzarten bis IP65/IP67, große Messbereichsauswahl (Vakuum bis Hochdruck), medienkompatiblen Anschlusssets, Kalibrierzertifikaten (ISO/DAkkS) sowie optionaler IIoT-Anbindung über Datenexport oder Edge-Gateway.
FAQ zu Handmessgeräten für Druck
Antworten zu Messprinzip, Auswahl, Genauigkeit, Kalibrierzubehör, Dichtheitsprüfung, Logging, Stromversorgung und Sicherheit.
Welche Messarten unterstützen Handmessgeräte?
| Messart | Typische Anwendung | Hinweise |
|---|---|---|
| Relativdruck (g) | Hydraulik/Pneumatik | Bezug zur Umgebung |
| Absolutdruck (a) | Vakuum/Barometrie | Unabhängig von Wetter |
| Differenzdruck (Δp) | Filter/Strömung | +/- Bereiche, Nullabgleich |
Wie wähle ich den passenden Messbereich?
Als Faustregel: Arbeitsdruck × 1,3–2,0. Bei Pulsation/Spitzen einen größeren Bereich oder Dämpfung (Drossel/Snubber) einsetzen. Für Vakuum/Absolut separate Bereiche beachten.
Welche Genauigkeiten sind üblich?
Je nach Modell ±0,05…0,25 % v. EW (teils als Gesamtfehlerband über den spezifizierten Temperaturbereich). Für Prüfaufgaben Geräte mit Werks- oder DAkkS-Zertifikat wählen.
Welche Anschlüsse brauche ich für den Serviceeinsatz?
| Anschluss | Norm | Einsatz |
|---|---|---|
| G 1/4 / G 1/2 | ISO 228 | Allgemeine Industrie |
| ¼" / ½" NPT | ASME | US-Installationen |
| Minimess®/Testport | — | Schnellmessungen/Hydraulik |
Gibt es Sets mit Schläuchen und Adaptern?
Ja, komplette Service-Kits mit druckfesten Schläuchen, Schnellkupplungen (z. B. Minimess®) und Gewindeadaptern erleichtern den Einsatz und reduzieren Leckagerisiken.
Kann ich Lecktests durchführen?
Viele Geräte bieten Druckhalte-/Leckrate-Modi (Δp/Δt). In Kombination mit einer Prüfpumpe oder einer Referenzquelle lassen sich Prüfprotokolle erstellen.
Welches Kalibrierzubehör ist sinnvoll?
| Zubehör | Nutzen | Hinweis |
|---|---|---|
| Hand-Prüfpumpe (Luft/Öl) | Erzeugt Referenzdruck | Fein-Volumenregler bevorzugen |
| Druckminderer | Stabile Einspeisung | Für Hochdruck-Quellen |
| Feindrossel/Snubber | Dämpft Pulsationen | Schützt Sensor |
Wie werden Messwerte dokumentiert?
Je nach Gerät per interner Datenlogger, USB/BT-Export (CSV/JSON) oder App/Software. Für IIoT-Szenarien: Export → Edge-Gateway → MQTT/HTTPS in SCADA/Cloud.
Welche Einheiten stehen zur Verfügung?
Umschaltbar (z. B. bar, psi, kPa, MPa, mbar). Einheiten im Bericht konsistent halten. Nützliche Faktoren:
| Von | Nach | Faktor |
|---|---|---|
| 1 bar | Pa | 100 000 |
| 1 bar | psi | 14,5038 |
| 1 psi | bar | 0,06895 |
Wie lange halten die Batterien?
Typisch 6–36 Monate abhängig von Display-Helligkeit, Messrate und Logging. Auto-Off und einstellbare Abtastraten verlängern die Laufzeit; für lange Tests Netzteil nutzen.
Welche Schutzarten und Robustheit bieten die Geräte?
Häufig IP54–IP67, stoßfestes Gehäuse, Schutzrahmen und Medienfestigkeit der Anschlüsse beachten. Für Outdoor und raue Umgebungen IP67 bevorzugen.
Welche Temperaturbereiche sind zulässig?
Umgebung meist −10…+50 °C (modellabhängig). Heiße Medien über Kapillare/Kühlstrecke anbinden; Kondensation vermeiden.
Wie verhindere ich Sensorschäden?
- Messbereich nicht überschreiten (Überdruckschutz)
- Pulsationen mit Drossel/Snubber dämpfen
- Keine Medienverunreinigung ins Gerät (Rückschlagventil/Filter)
Eignet sich ein Gerät für Luft und Flüssigkeiten?
Viele Handmessgeräte sind für gasförmige und flüssige Medien geeignet. Datenblatt zur Medienverträglichkeit und zu ggf. Öl-/Medienkontakt beachten.
Wie führe ich einen Nullabgleich durch?
Sensor druckfrei schalten (Umgebungsdruck), dann Zero/Tara betätigen. Bei Absolutdruck auf barometrische Abweichungen achten.
Gibt es Varianten für sehr niedrige Drücke?
Ja, Niederdruck-/Manometerbereiche (mbar/Pa) sowie hochauflösende Differenzdruckgeräte für Filter-/Raumdruckanwendungen.
Kann ich die Geräte kalibrieren lassen?
Ja, optional mit ISO- oder DAkkS-Zertifikat. Empfohlen: jährliche Kalibrierung, bei QS-kritischen Anwendungen häufiger.
Unterstützen die Geräte Peak-/Min-/Max-Erfassung?
Viele Modelle bieten Min/Max/Peak-Hold zur Erfassung schneller Ereignisse; Abtastrate und digitale Dämpfung sind einstellbar.
Wie integriere ich Messwerte in meine Dokumentation?
Per CSV/Excel-Export, PDF-Report aus der Software oder direkte Schnittstellen (USB/BT). Messstelle, Einheit, Zeitbasis (UTC), Umweltbedingungen dokumentieren.
Gibt es ATEX-taugliche Handmessgeräte?
Ja, ausgewählte Modelle mit ATEX/IECEx. Zündschutzkonzept (z. B. Ex ia) und zulässige Zubehörteile/Adapter beachten.
Bieten Sie Unterstützung bei Auswahl und Zubehör?
Ja. Wir empfehlen den passenden Messbereich, Genauigkeitsklasse, Adapter/Kupplungen, Prüfpumpen, Kalibrierzertifikate und – auf Wunsch – die Daten-/IIoT-Integration.
