Das CA 6113 ist das UNIVERSALGERÄT zum Kontrollieren von elektrischen Anlagen gemäß nationaler und internationaler Normen (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 etc.) Es vereint fortschrittliches Design, Ergonomie, einfache Bedienung, Leistungsfähigkeit, Schnelligkeit und Präzision in einem Gerät.
Das für Nullleitersysteme aller Art (TT, TN, IT) geeignete Gerät ist ideal für unterschiedlichste Anwendungsbereiche: Industrie, Dienstleistungssektor, Wohnsektor.

Datenblatt

Das CA 6116N ist das UNIVERSALGERÄT zum Kontrollieren von elektrischen Anlagen gemäß nationaler und internationaler Normen (IEC 60364-6, NF C 15-100, VDE 100,FD C 16-600 etc.). Es vereint fortschrittliches Design, Ergonomie, einfache Bedienung, Leistungsfähigkeit, Schnelligkeit und Präzision in einem Gerät. Das für Nullleitersysteme aller Art (TT, TN, IT) geeignete Gerät ist ideal für unterschiedlichste Anwendungsbereiche: Industrie, Dienstleistungssektor, Wohnsektor.

Datenblatt

Das CA 6117 ist das UNIVERSALGERÄT zum Kontrollieren von elektrischen Anlagen gemäß nationaler und internationaler Normen (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 usw.) Es vereint fortschrittliches Design, Ergonomie, einfache Bedienung, Leistungsfähigkeit, Schnelligkeit und Präzision in einem Gerät.
Das für Nullleitersysteme aller Art (TT, TN, IT) geeignete Gerät ist ideal für unterschiedlichste Anwendungsbereiche: Industrie, Dienstleistungssektor, Wohnsektor.

Datenblatt

Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden. Display – Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar. Optisch isolierte USB Schnittstelle – Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC, Tablet oder in die Cloud übertragen. Bedienung – Die Bedienung des Prüfgerätes ist selbsterklärend.

Datenblatt

• Überprüfung elektrischer Anlagen gemäß VDE 0413 (EN61557) Teil 2, 3, 4, 6 & 7.
• Intuitive Bedienung per Touchscreen. Alle Messfunktionen auf einen Blick. Messfunktion einfach per TOUCH auswählen
• Individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen)
• Anschluss für externe Prüfspitze mit Fernbedienung (Start/Stop Funktion)
• Anschluss für externe Stromzange 1 mA bis 1000 A
• Anschluss für externe Messsonden zur Feuchte-, Temperatur-, Licht- u. Schallpegelmessung
• Schleifenwiderstandsmessung ohne Auslösung des FI
• Integrierte optische Schnittstelle auf USB
• Interner Messwertspeicher für 999 Messwerte

Datenblatt

Bedienungsanleitung

• AUTO-Sequenz (Ra → RCD → Riso)
• Niederohmmessung mit >200 mA DC
• Isolationsmessung (L-PE / L-N / N-PE)
• Polarisationsmessung (PI & DAR)
• RCD Typ A, AC
• Netz- und Schleifenimpedanz
• Kurzschlussstrom mit OK / NO Anzeige
• Drehfeld
• Spannungsfall
• Interner Speicher und USB Anschluss
• Sicherheit nach CAT IV 300 V

Datenblatt

Broschüre

Bedienungsanleitung

• AUTO-Sequenz (Ra → RCD → Riso)
• Niederohmmessung mit >200 mA DC
• Isolationsmessung (L-PE / L-N / N-PE)
• Polarisationsmessung (PI & DAR)
• RCD Typ A, AC, B, EV
• Netz- und Schleifenimpedanz
• Kurzschlussstrom mit OK / NO Anzeige
• Drehfeld
• Spannungsfall
• Interner Speicher und USB Anschluss
• Sicherheit nach CAT IV 300 V

Datenblatt

Broschüre

Bedienungsanleitung

• AUTO-Sequenz (Ra → RCD → Riso)
• Niederohmmessung mit >200 mA DC
• Isolationsmessung (L-PE / L-N / N-PE)
• Polarisationsmessung (PI & DAR)
• RCD Typ A, AC, B, EV
• Netz- und Schleifenimpedanz
• Kurzschlussstrom mit OK / NO Anzeige
• Drehfeld
• Spannungsfall
• Leckstrom & Fehlerstrom (nur mit optionalem Zubehör HT96U)
• Netzqualitätsanalyse
• Umweltparameter (nur mit optionalem Zubehör HT52 & HT53)
• EVSE AUTO-Sequenz (nur mit optionalem Zubehör EV-TEST100)
• Interner Speicher und USB Anschluss
• Wi-Fi-Verbindung für Android / iOS Smartphones und Tablets
• Sicherheit nach CAT IV 300 V

Datenblatt

Bedienungsanleitung

Katalogseite

Die Modelle MULTITEST M72 und M70 sind innovative tragbare Geräte für die Messung des Isolationswiderstandes und die Durchgangsprüfung von Schutzleitern gem. VDE 0100 an zivilen elektrischen Installationen. Das Modell M72 fungiert auch als TRMS-Multimeter (Echt- Effektivwert) und Messgerät für die zyklische Richtung der Phasen und ist damit von unersetzlich bei der Kontrolle von industriellen Systemen.

Datenblatt

Das Modell M72 ist ein innovatives tragbares Gerät für die Messung des Isolationswiderstandes und die Durchgangsprüfung von Schutzleitern gem. VDE 0100 an zivilen elektrischen Installationen. Es fungiert auch als TRMS-Multimeter (Echt-Effektivwert) und Messgerät für die Ermittlung der Drehfeldrichtung und ist damit ideal bei der Kontrolle von elektrischen Installationen nach VDE 0100/VDE 0105.

Datenblatt

Mit dem Modell M73 können die funktionsrelevanten Prüfungen von FI-Schaltern (RCDs) und der Impedanzmessung in elektrischen Anlagen gem. VDE 0100 vorgenommen werden.

Datenblatt

Funktionen:

• Spannungsmessung AC/DC TRMS
• Widerstandsmessung
• Durchgangsprüfung
• Frequenzmessung
• Niederohmmessung mit 200mA (VDE 0413 Teil 4)
• Isolationsmessung 250V/500V DC (VDE 0413 Teil 2)
• Auslösezeit RCD (FI) (VDE 0413 Teil 6)
• Auslösestrom RCD (FI) (VDE 0413 Teil 6)
• Schleifenwiderstand (VDE 0413 Teil 3)
• Drehfeldrichtungsmessung (VDE 0413 Teil 7)

Datenblatt

Funktionen:

• Spannungsmessung AC/DC TRMS
• Widerstandsmessung
• Durchgangsprüfung
• Frequenzmessung
• Niederohmmessung mit 200mA (VDE 0413 Teil 4)
• Isolationsmessung 250V/500V DC (VDE 0413 Teil 2)
• Auslösezeit RCD (FI) (VDE 0413 Teil 6)
• Auslösestrom RCD (FI) (VDE 0413 Teil 6)
• Schleifenwiderstand (VDE 0413 Teil 3)
• Drehfeldrichtungsmessung (VDE 0413 Teil 7)
• LAN-Test

Datenblatt

• Erdungsmessung mit Schleifenimpedanzmessung
• Durchgangsprüfung mit 0,2 A
• Isolationsprüfung
• FI/RCD-Prüfung: Auslösezeit und Auslösestrom

Datenblatt

Bedienungsanleitung

• Earth measurement by stake and loop methods
• Continuity measurement at 0.2A
• Insulation testing
• RCD testing: current and trip time
• Automatic test sequences
• Storage of test results
• ANDROID application for report generation
• Power supply by mains-rechargeable batteries, USB socket or vehicle cigarette lighter

Datenblatt

• Spannungsprüfung: 1000, 1250 und 1500 V AC mit:- Einstellung der max. Stromschwelle - Anzeige der tatsächlichen Spannungs- und Stromwerte - mit oder ohne Zeitgeber - Schwimmende Hochspannungsausgänge für höhere Sicherheit
• Isolationsprüfung: 0 bis 500 MΩ 500 oder 1000 V DC mit:- Programmierung eines Mindestwiderstandswerts - mit oder ohne Zeitgeber
• Durchgangsprüfung: 0 bis 2Ω 12 V / >10 A AC mit:- 4-Leiter-Messung - Anzeige des Spannungsabfalls (ΔU: 0 bis 10 V - Programmierung eines max. Spannungsabfalls und eines Widerstandswerts - mit oder ohne Zeitgeber
• Prüfung der Entladezeit: 0 bis 10 s bei 600 V AC/DC - 2-Punkt-Messung (Netzanschluss) oder 4-Punkt-Messung (Bauteile)
• Beleuchtete LCD-Anzeige
• Speicher: 1.000 Messungen
• RS232-Ausgang
• Signale per Fernbedienung
• Software / Fußschalter für Bediendung mit Abstand / Warnlampen und Drucker als Lieferoption
• Gerätekoffer mit IP54
• Messungen gemäß EN 60204-1, VDE 104 und EN 61180-1 und -2
• Überspannungsschutz: IEC 1010 CAT III 600 V
• Abmessungen: 250 x 260 x 400 mm; Gewicht: 11 kg

Datenblatt

• Prüfungen unter Anwendung der Regel- und Normvorgaben
• Benutzerdefinierbare automatische Sequenzen AutoScript
• Farb-Touchscreen mit Handschuhen verwendbar
• Mehrsprachige Schnittstelle
• Benutzerdefinierbare Sichtprüfungen
• Spannungsprüfung 3 kV, Isolationsprüfung 1 GΩ, Durchgangsprüfung 10 A
• FI-Schutzschalterprüfung (RCD) 6 mA bis 1000 mA
• Direkte und Differenz-Ableitstrommessung
• Entladezeit
• Pass/Fail-Aufkleber werden automatisch ausgedruckt
• Schnittstellen für Barcode, RFID, Fernbedienung und Lampen
• Speichert bis zu 100.000 Prüfungen
• 1 x USB-B und 2 x USB-A
• WLAN-Kommunikation
• PC-basierte Software zur Analyse und Berichterstellung
• Aktualisierung der eingebauten Software per USB-Stick

Datenblatt

Bedienungsanleitung

- Prüfungen unter Anwendung der Regel- und Normvorgaben - Benutzerdefinierbare automatische Sequenzen AutoScript - Touchscreen mit Handschuhen verwendbar - Mehrsprachige Schnittstelle - Benutzerdefinierbare Sichtprüfungen - Spannungsprüfung 5 kV, Isolationsprüfung 1 GΩ, Durchgangsprüfung 25 A - Ableitstrommessung, Differenzableitstrommessung, Ersatzableitstrommessung, Berührungsstrommessung - Messnetz: unbewertet, bewertet, L-N-Polaritätsumschaltung, Schweißeinrichtungen - Entladezeit - Pass/Fail-Aufkleber werden automatisch ausgedruckt - Schnittstellen für Barcode, RFID, Fernbedienung und Lampen - Speichert bis zu 100.000 Prüfungen - 1 x USB-B und 2 x USB-A - WLAN-Kommunikation - PC-basierte Software zur Analyse und Berichterstellung - Aktualisierung der eingebauten Software per USB-Stick

Datenblatt

Bedienungsanleitung

• Kapazitiver Farb-Touchscreen
• Automatische Prüfsequenzen
• Speicherung der Prüfergebnisse auf Speicherkarte bis 32 GB
• Hochspannungsprüfung 5 kVAC / 6 kVDC, Durchgangsprüfung 25 A, Isolationsprüfung 1 000 V
• Ersatzableitstrommessung, Schutzleiterstrommessung, Differenzableitstrommessung, Berührungsstrommessung
• Messung der externen und internen
• Entladezeit bis 10 s / 550 V Spitze
• Funktionsprüfung von P, Q, S, PF, cos φ, THDU, THDI, U und I
• Anschlüsse für Fußschalter, Warnlampen, PC
• Geeignet für die Netzarten TT, TN, IT 230 V / 115 V

Datenblatt

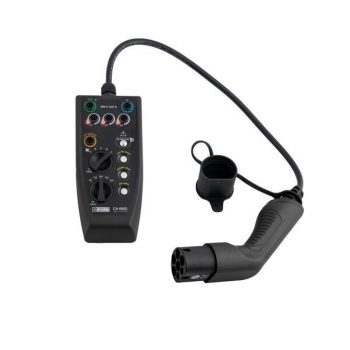

• Messadapter mit EV-Stecker Typ 2 für Ladestationen der Ladebetriebsart 3
• PE-Vorprüfung um sicherzustellen das keine gefährliche Spannung am PE vorliegt
• Anzeige der vorhandenen Spannung auf Ll/L2/L3 durch 3 LEDs
• 5 Sicherheitsbuchsen L1/L2/L3/N/PE mit 4 mm 0 zum Anschluss eines Installationstesters zur Prüfung der Wirksamkeit der Schutzmaßnahmen
• Netzsteckdose zum Anschluss eines Installationstesters über einen Schutzkontaktstecker
• Simulierung des Fahrzeugstatus A/B/C/0/E über den Drehschalter Control Pilot (CP)
• Sicherheitsbuchse 4 mm für CP-Signalausgang zur Überprüfung der Kommunikation zwischen dem Adapter C.A 6651 und der Ladestation. Mit einem Oszilloskop kann das PWM-Signal analysiert werden.
• Der Spannungspegel des PWM-Signals bestimmt den Ladestatus und sein Tastverhältnis den Ladestrom
• Simulierung der unterschiedlichen Strombelastbarkeiten von Ladeleitungen 13 A / 20 A/ 32 A / 63 A über den Drehschalter Proximity Pilot (PP)
• Fehlersimulation Kurzschluss CP-PE

Datenblatt

• Durchgangsprüfung der Schutzleiter mit 200mA DC
• Durchgangsprüfung der Schutzleiter mit I> 25A, U <12V AC
• Isolationswiderstand mit 100,250,500,1000 VDC Prüfspannung
• Hochspannungstest mit Prüfspannung einstellbar von 250V bis 5100V AC
• Restspannungsmessung auf innere Kapazität und Netzstecker
• Differenzstrommessung intern über Schukosteckdose
• Leckstrommessung mit externem Stromwandler (HT96U optionales Zubehör)
• Test an RCDs Typ A, AC, B Allgemein, Selektiv, bis zu 1000mA, auch selektive RCD
• Netz / Schleifenimpedanz und Ik Berechnung
• Netz / Schleifenimpedanz mit hoher Auflösung und bis 50kA (mit IMP57 optionales Zubehör)
• Prüfung an Überstromschutzorganen mit Kurve B, C, D, K und Art der Sicherung
• Auswahl der Länge, Kabeltyp, Isolierung des Kabels, Auslösezeit der Schutzeinrichtung
• Schleifenwiderstand ohne RCD-Auslösung
• Drehfeldrichtungsanzeige
• TFT-Display mit Touch-Screen
• Programmierbare Prüfdauer
• Programmierbare Grenzwerte
• Interner Speicher
• USB-Schnittstelle für PC-Anschluss
• USB-Schnittstelle für Tastatur, Drucker und Barcode-Leser-Verbindung

Datenblatt

Katalogseite

Bedienungsanleitung

Das COMBI419 ist ein innovatives Gerät für Kontrollen an elektrischen Anlagen gem. VDE 0100 und für die Fehlerstrommessung (mit optional erhältlicher Zange HT96U). Es ist extrem einfach zu benutzen und bietet eine komplette Palette von Funktionen, die über ein praktisches, mehrsprachiges Menü abgerufen werden können. Unter anderem können die Messungen mit Hilfe einer externen Prüfspitze aktiviert werden (die als Option PR400 erhältlich ist), was die Durchführung mehrerer Messungen nacheinander wesentlich vereinfacht.

Datenblatt

Schnelle und einfache Überprüfung elektrischer Installationen gemäß VDE (EN61557) Teil 2, 3, 4, 6 & 7

Datenblatt

1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen

Datenblatt

Das innovative FullTest 3 wurde für die Sicherheitsprüfungen und CE-Zertifizierung von elektrischen Geräten, Anlagen und Schaltschränken gemäß den Richtlinien der EN60204-1: 2006 und EN61439-1 entwickelt. Des Weiteren ist es für die Prüfungen elektrischer Betriebsmittel nach Reparatur und Wartungsarbeiten geeignet. Das FullTest 3 ein tragbares, sicheres und leicht zu verwendendes Messgerät.

Datenblatt

Zur Messung, Analyse und Kontrolle nach: VDE0100, VDE0105, EN61557 und EN50160.

Bei den Messgeräten der GSC Serie handelt es sich um innovative Multifunktionsprüfgeräte für Messungen nach VDE0100 inklusive 3 Phasen Netz- und Leistungsanalysator mit Oberwellenermittlung und Spannungsqualitätsanalyse nach EN50160

Datenblatt

Zur Messung, Analyse und Kontrolle nach: VDE0100, VDE0105, EN61557 und EN50160.

Bei den Messgeräten der GSC Serie handelt es sich um innovative Multifunktionsprüfgeräte für Messungen nach VDE0100 inklusive 3 Phasen Netz- und Leistungsanalysator mit Oberwellenermittlung und Spannungsqualitätsanalyse nach EN50160

Datenblatt

Elektroinstallationen gemäß VDE 0100 / VDE 0105 prüfen

Datenblatt

• Messfunktion
• Spannung und Frequenz
• Polaritätsprüfer, erkennt unterbrochene N-Leiter
• Isolationswiderstand
• Durchgang und Widerstand
• Messen Sie Motorwicklungen mit Durchgangsprüfung
• Schleifen- und Netzimpedanz
• Erdschlussstrom (PEFC/IK)
• Voraussichtlicher Kurzschlussstrom (PSC/IK)
• Auslösezeit des RCD
• Auslösestrom des RCD (Rampentest)
• Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC
• Variabler Prüfstrom für RCDs
• Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs)
• Drehfeldrichtungsanzeiger

Datenblatt

• Durchgang bei den Eingängen L-N, N-PE
• Prüfen von gleichstromsensitiven RCD/FIs (Typ B)
• Erdungswiderstand
• Spannung und Frequenz
• Polaritätsprüfer, erkennt unterbrochene N-Leiter
• Isolationswiderstand
• Durchgang und Widerstand
• Messen Sie Motorwicklungen mit Durchgangsprüfung
• Schleifen- und Netzimpedanz
• Voraussichtlicher Erdschlussstrom (PEFC/IK)
• Voraussichtlicher Kurzschlussstrom (PSC/IK)
• Auslösezeit des RCD
• Auslösestrom des RCD (Rampentest)
• Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC
• Variabler Prüfstrom für RCDs
• Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs)
• Drehfeldrichtungsanzeiger

Datenblatt
