Datenblatt

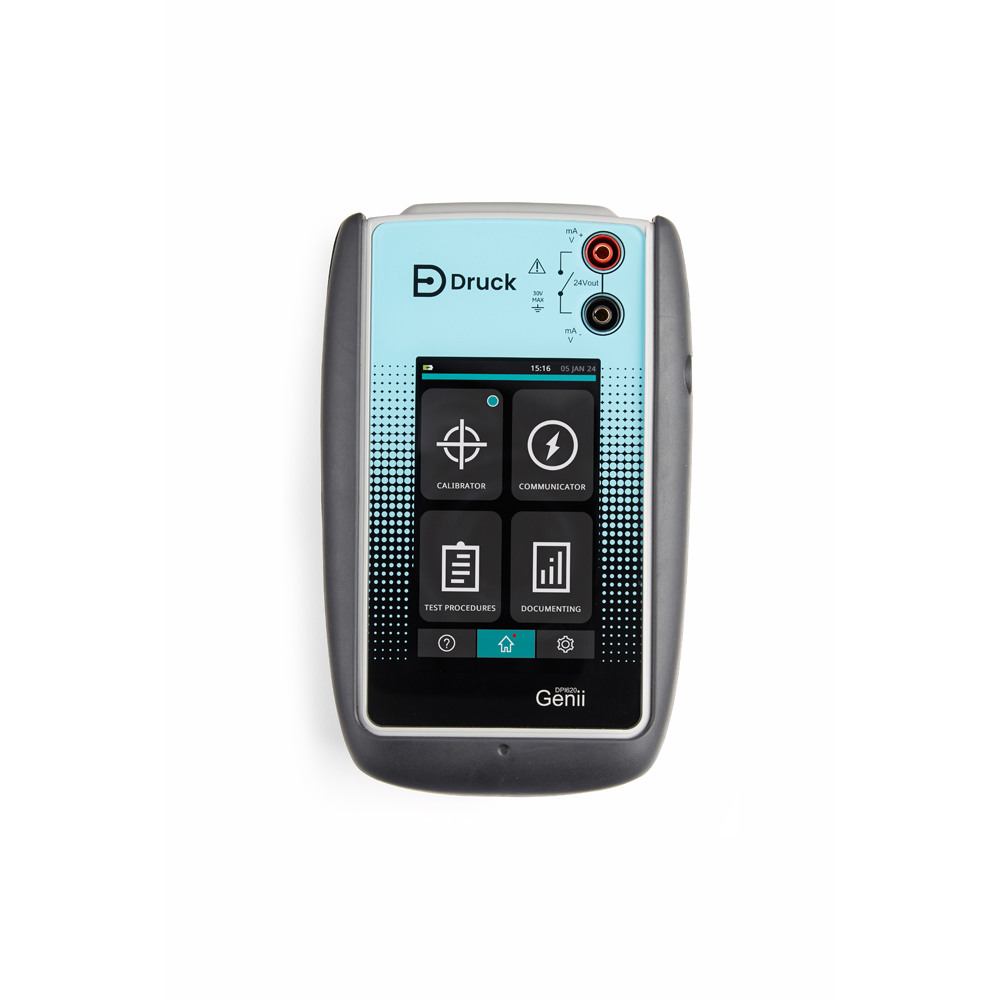

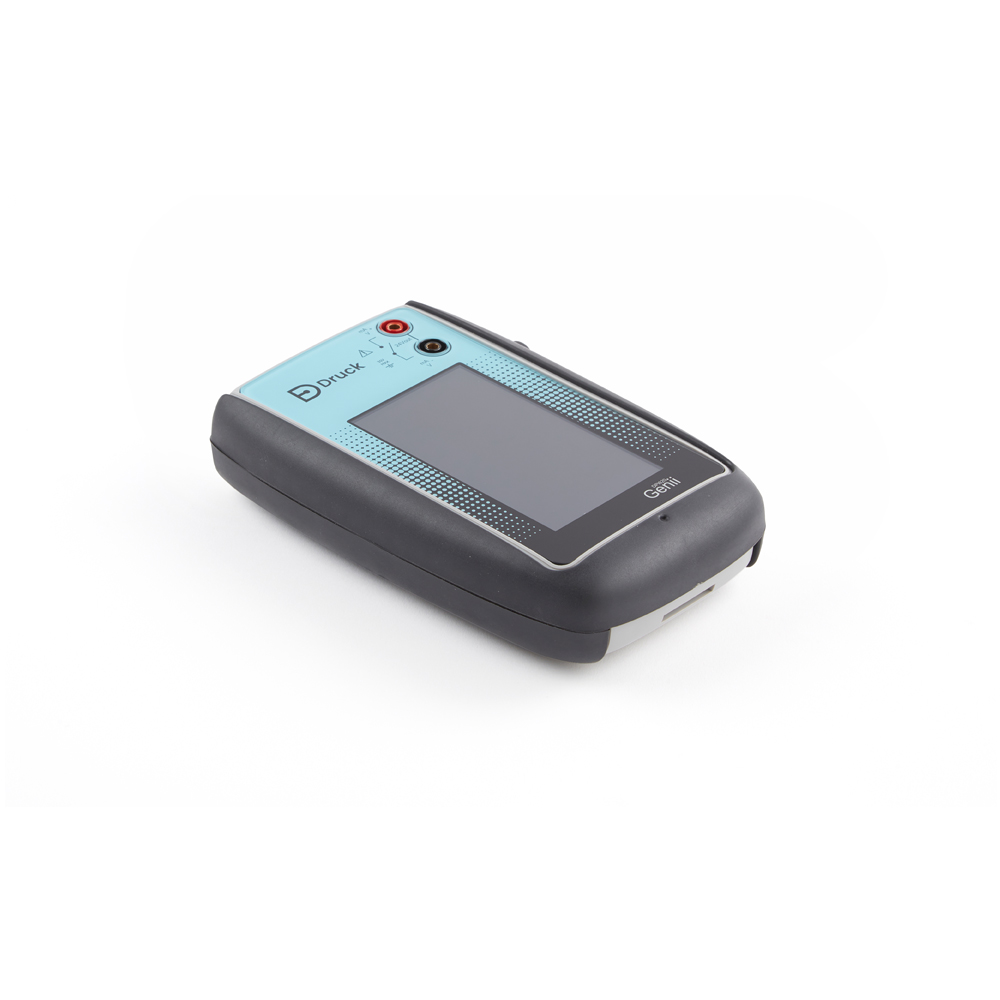

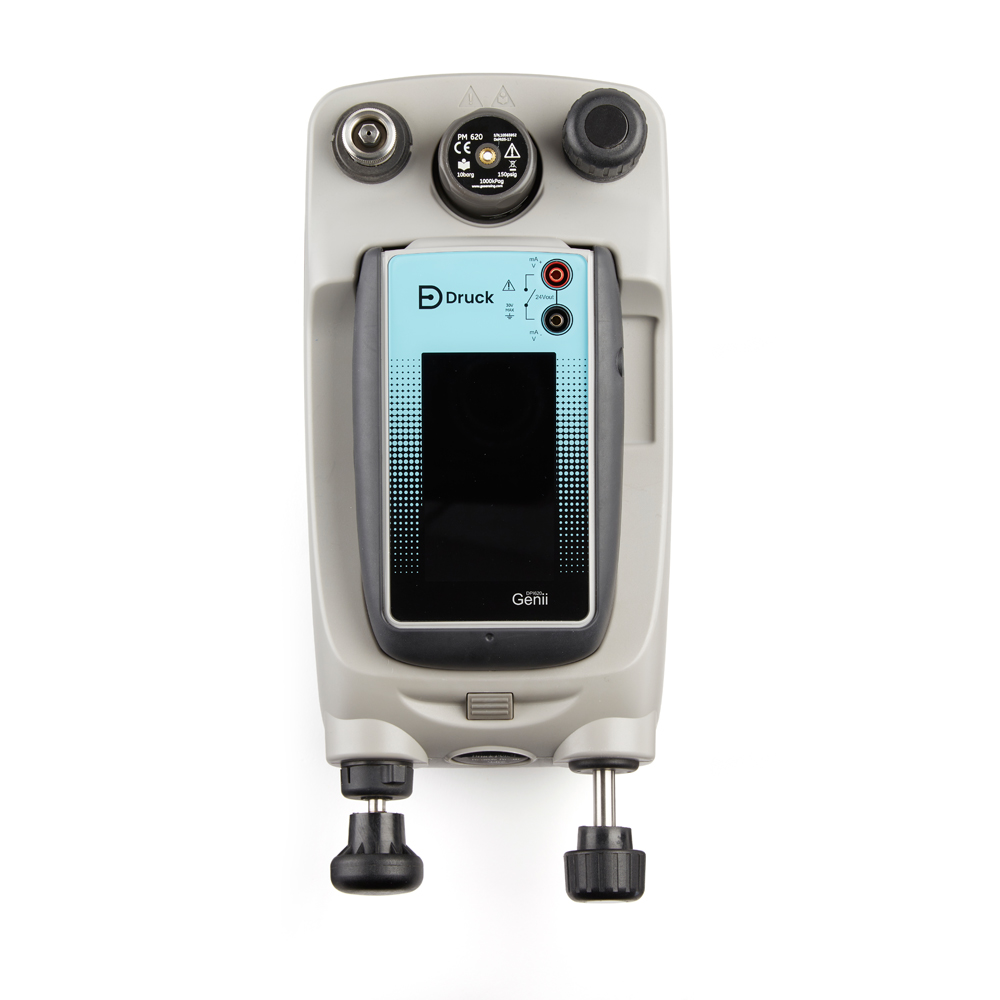

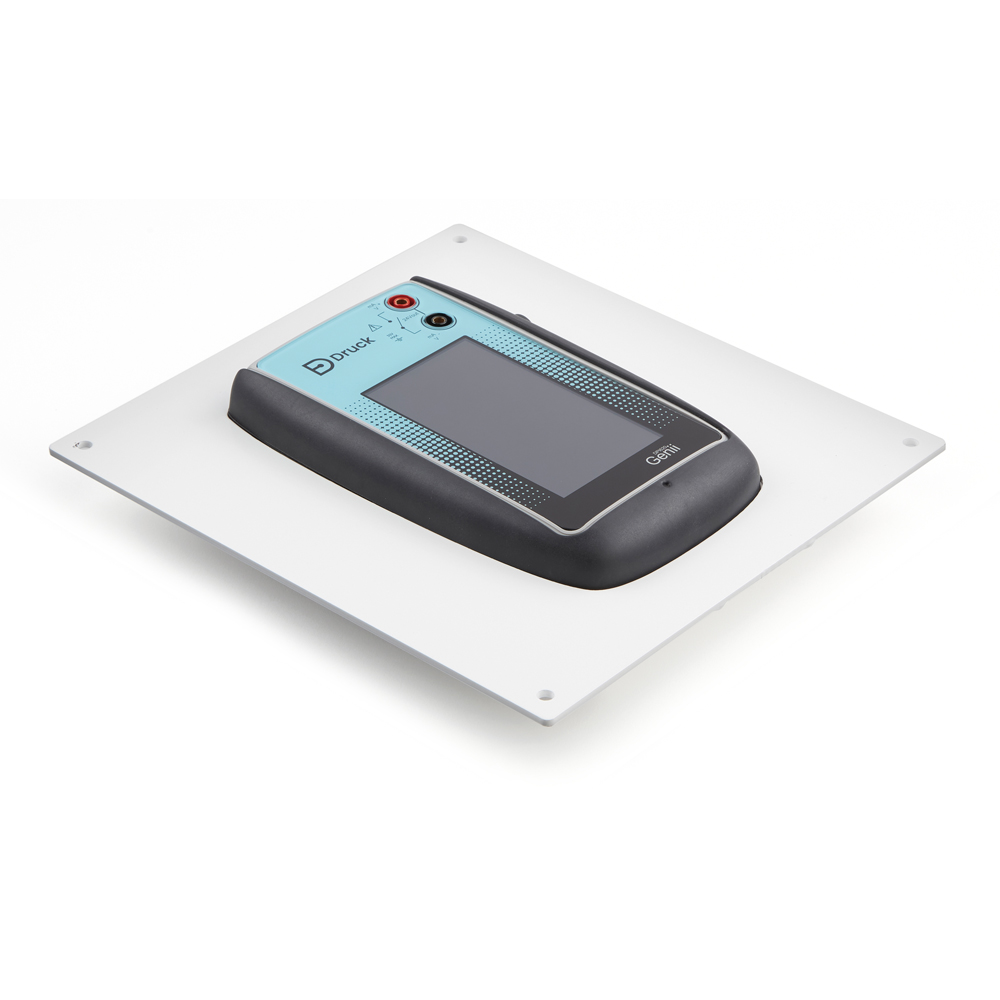

Der DPI620G Genii von Druck ist ein hochentwickeltes, modulares Kalibriersystem, das elektrische, temperatur-, frequenz- und druckbezogene Mess- und Kalibrierfunktionen in einem einzigen Gerät vereint. Mit optionaler HART- und Foundation-Fieldbus-Kommunikation, robuster Bauweise und hoher Bedienfreundlichkeit ist der DPI620G ideal für Wartung, Inbetriebnahme und Kalibrierung von Prozessinstrumenten in Industrie und Labor.
Highlights:
- Multifunktionales Kalibriermodul – Messen und Simulieren von Strom, Spannung, Widerstand, Frequenz, Temperatur und Druck
- Optionaler HART- und Fieldbus-Kommunikator

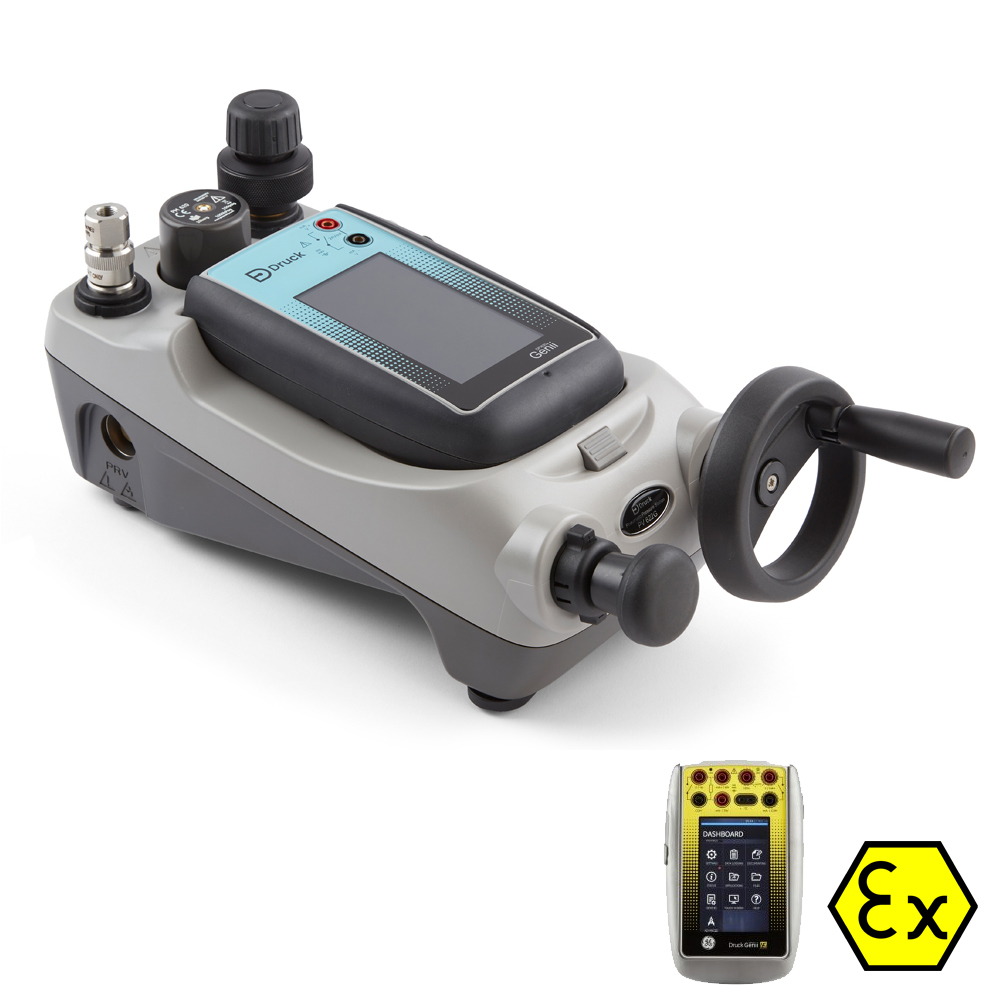

- ATEX, IECEx und ETL-Zulassung für den Einsatz in explosionsgefährdeten Bereichen (IS-Version)
- Hochauflösendes 4,3-Zoll-Touch-Display mit Gestensteuerung
- Bluetooth®-Option zur drahtlosen Verbindung mit Druckmodulen und PC
- Vollständig modular – Komponenten können einzeln verwendet oder flexibel kombiniert werden
Typische Einsatzbereiche:
- Kalibrierung und Inbetriebnahme von Prozessinstrumenten (Transmittern, Anzeigen, Sensoren etc.)
- Elektrische Messung und Simulation (mA, mV, V, Widerstand, Frequenz)
- Druck- und Temperaturkalibrierung in Labor oder vor Ort
- Datenaufzeichnung und Dokumentation von Kalibrierprozessen
Systemkomponenten:

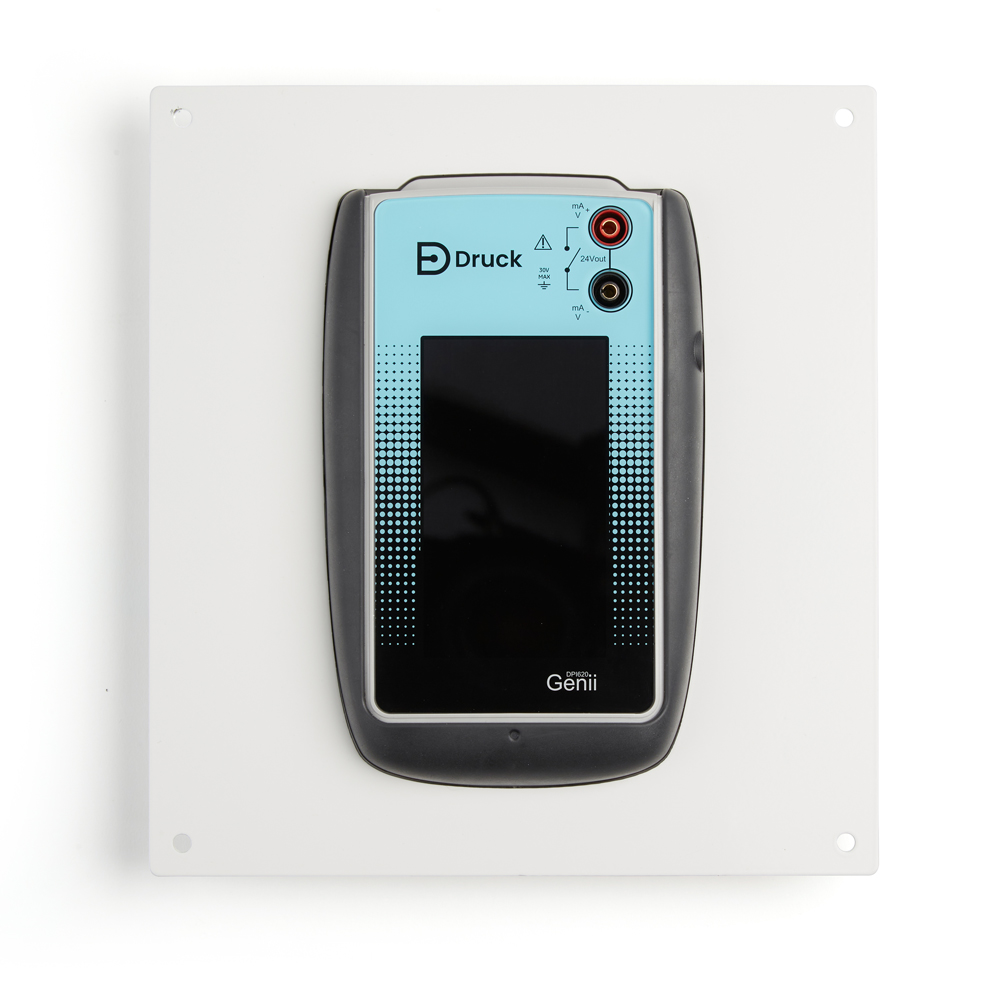

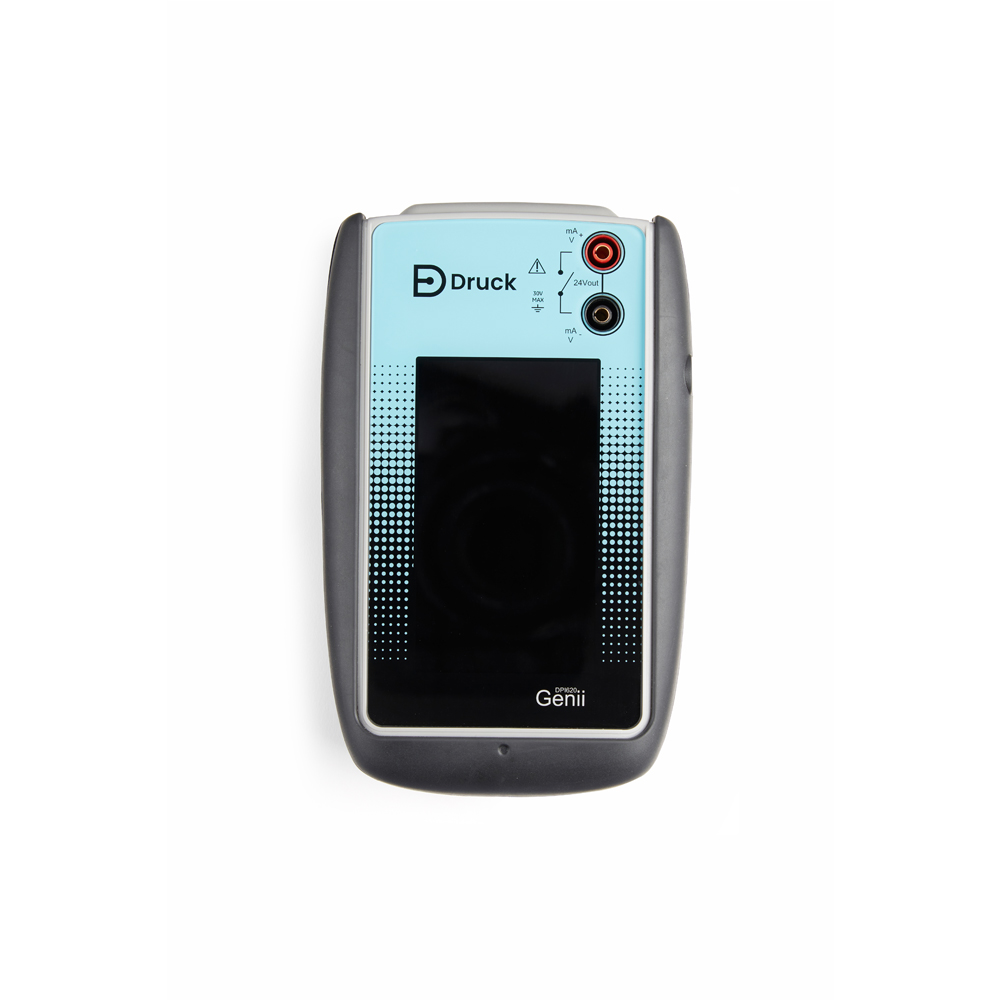

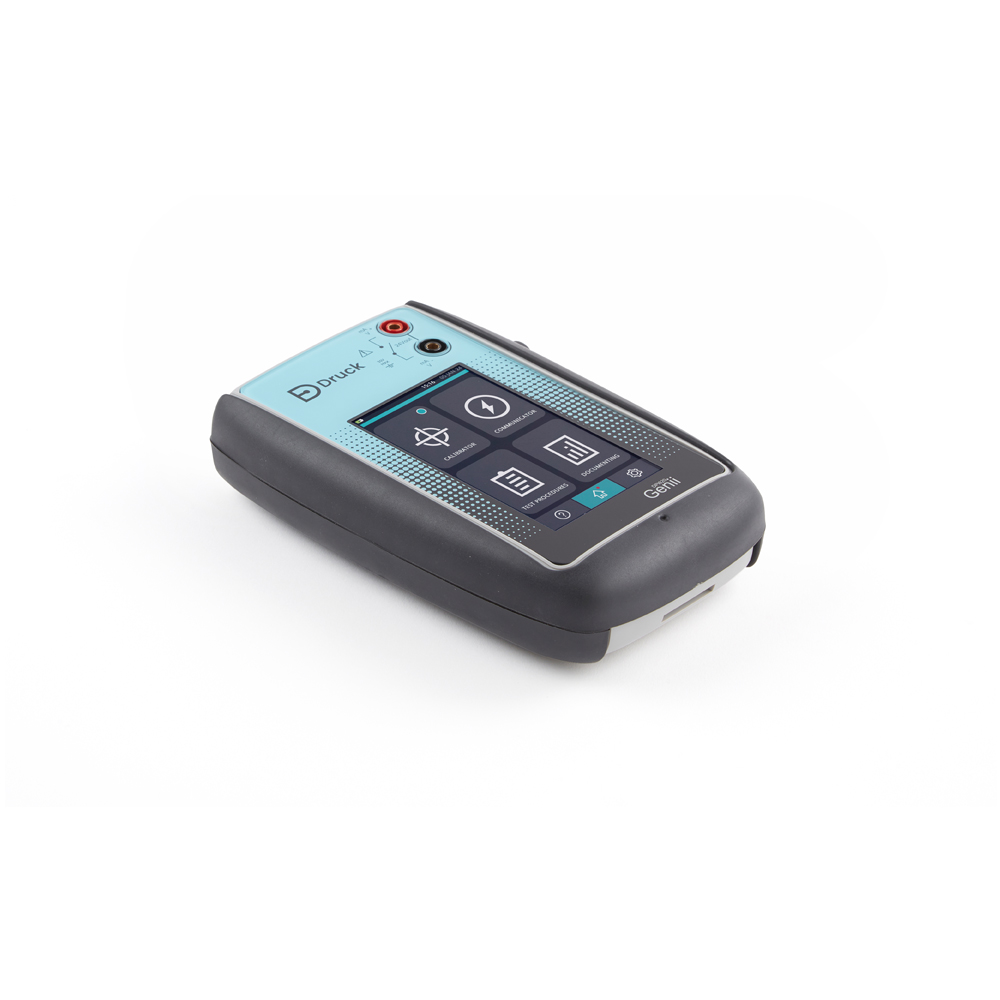

- DPI620G: Elektrischer Multifunktionskalibrator mit HART/Fieldbus-Option
- PM620-Serie: Austauschbare Druckmodule von 2,5 mbar bis 1.000 bar

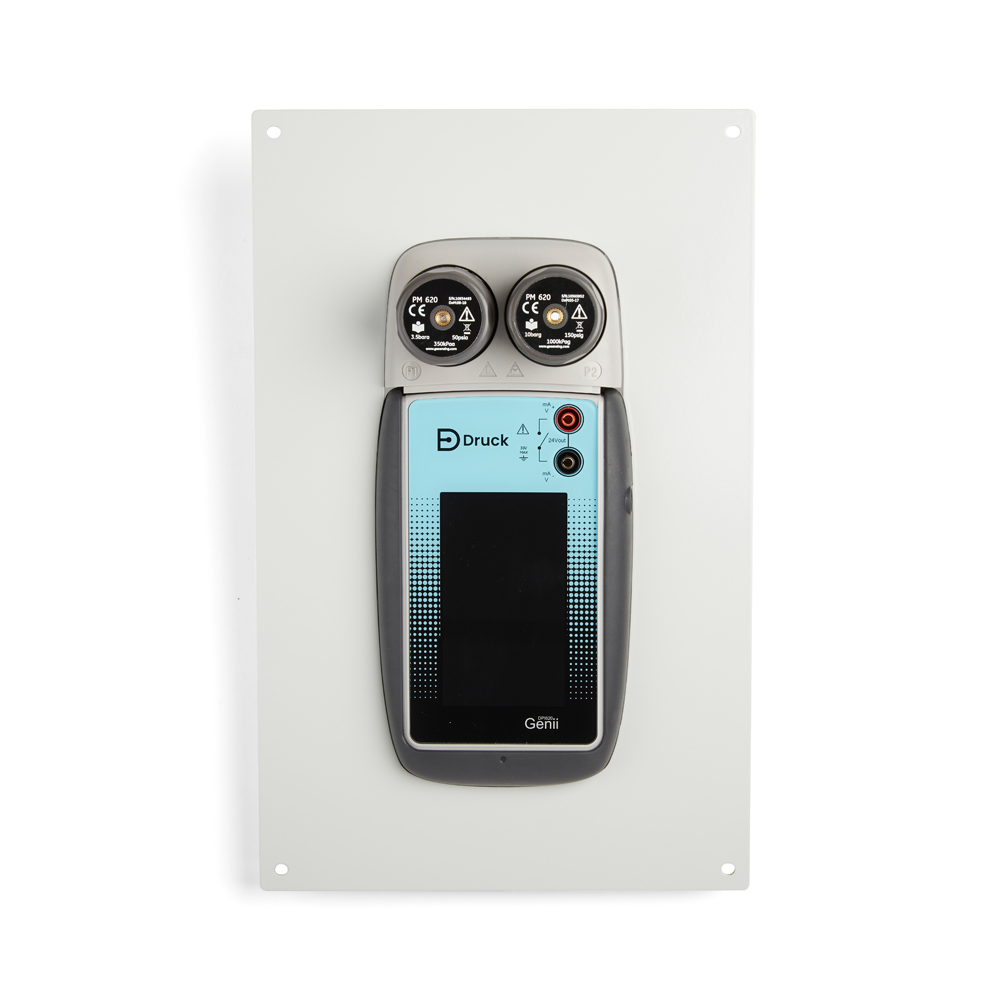

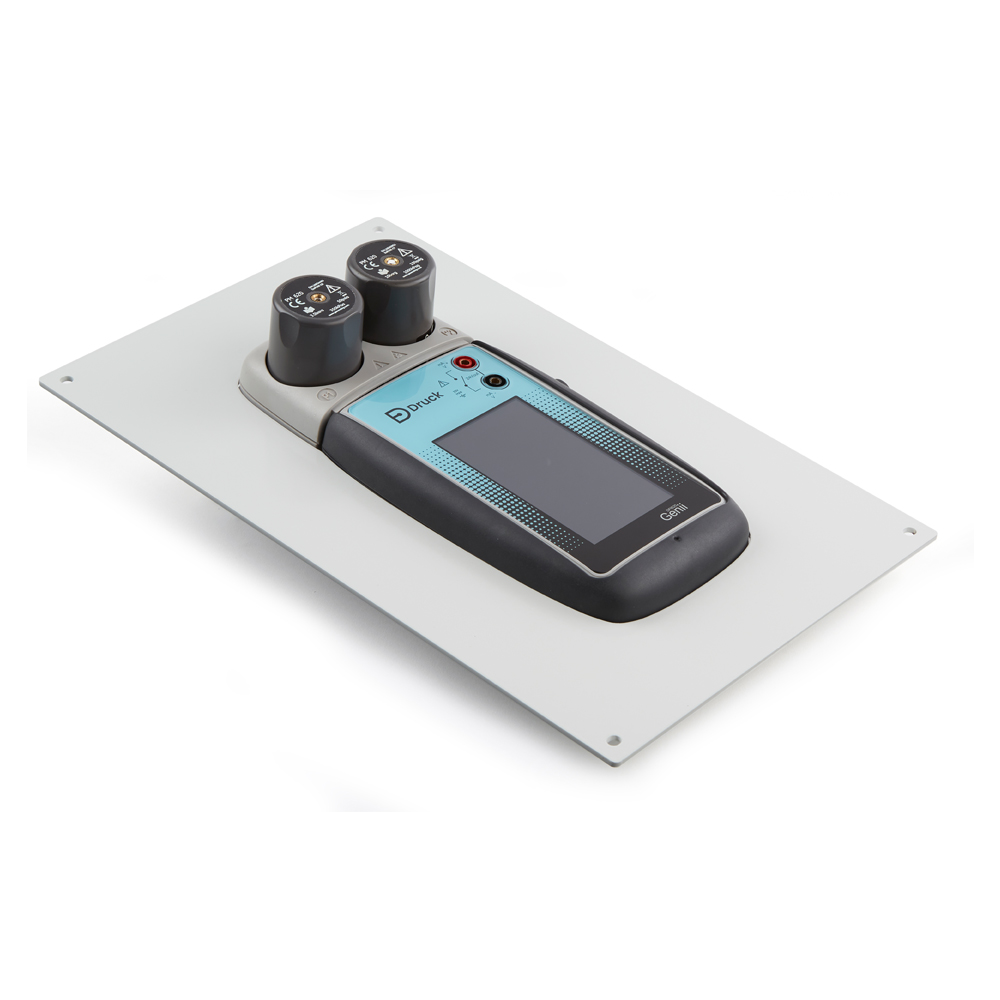

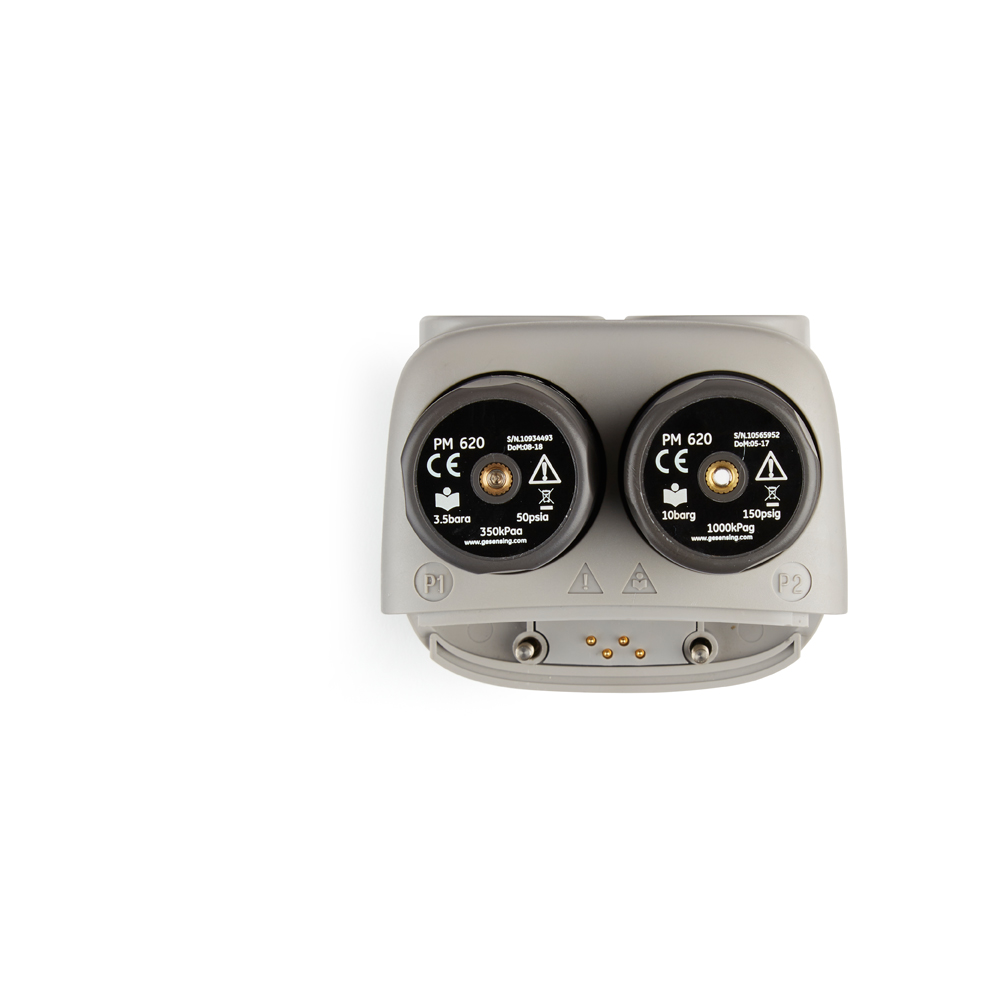

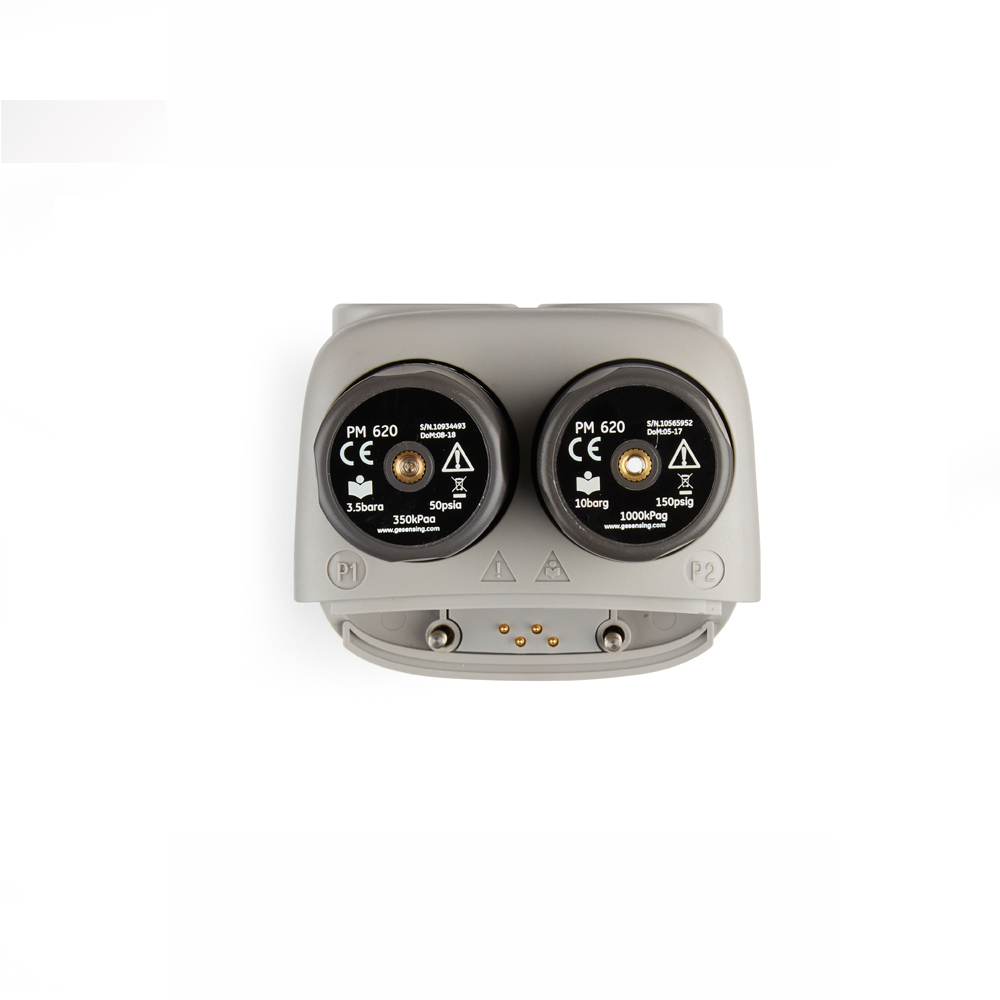

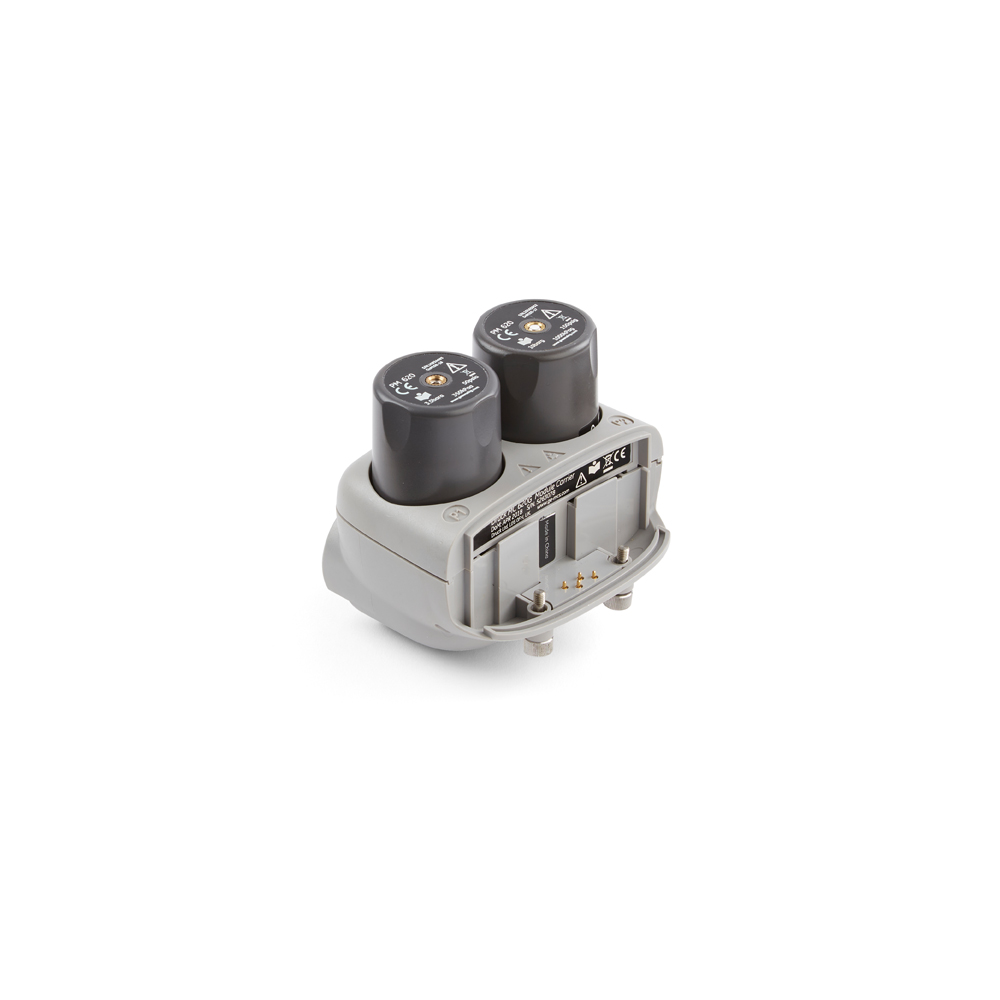

- MC620G: Modulträger für Einzel- oder Dual-Druckmessung

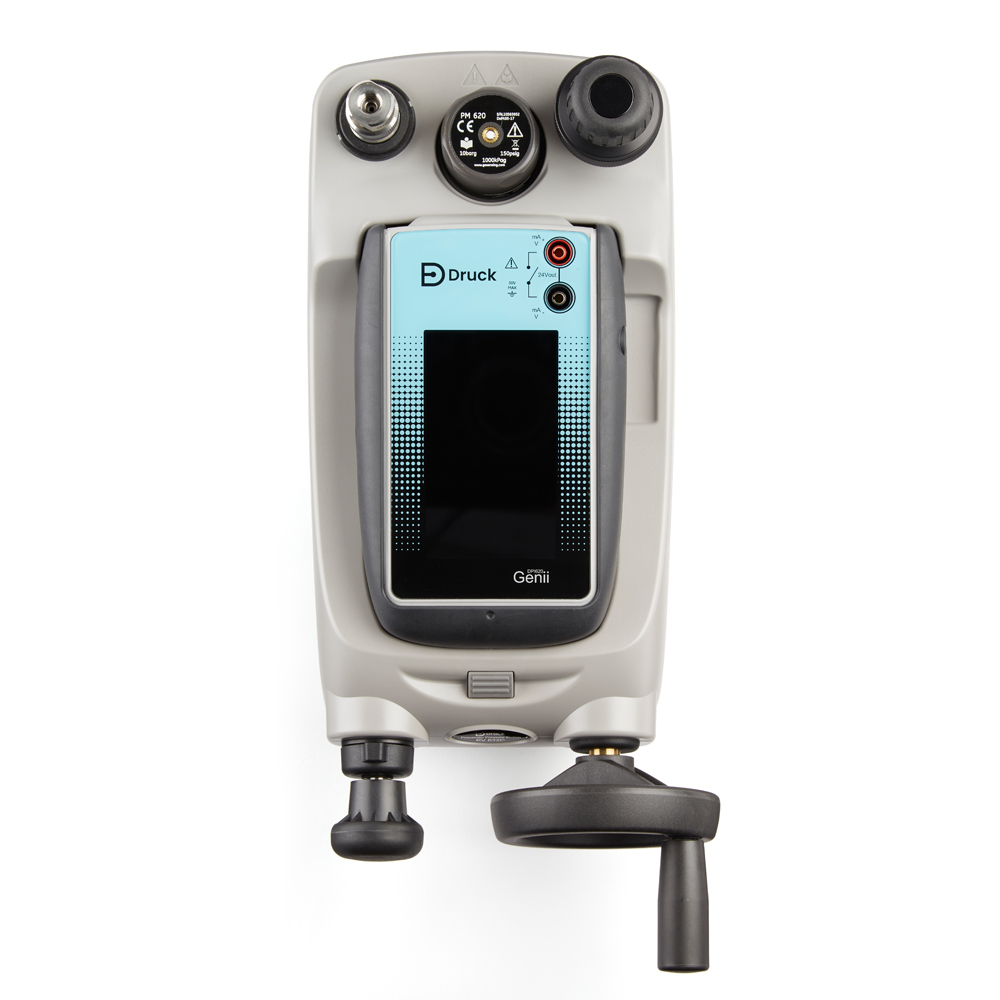

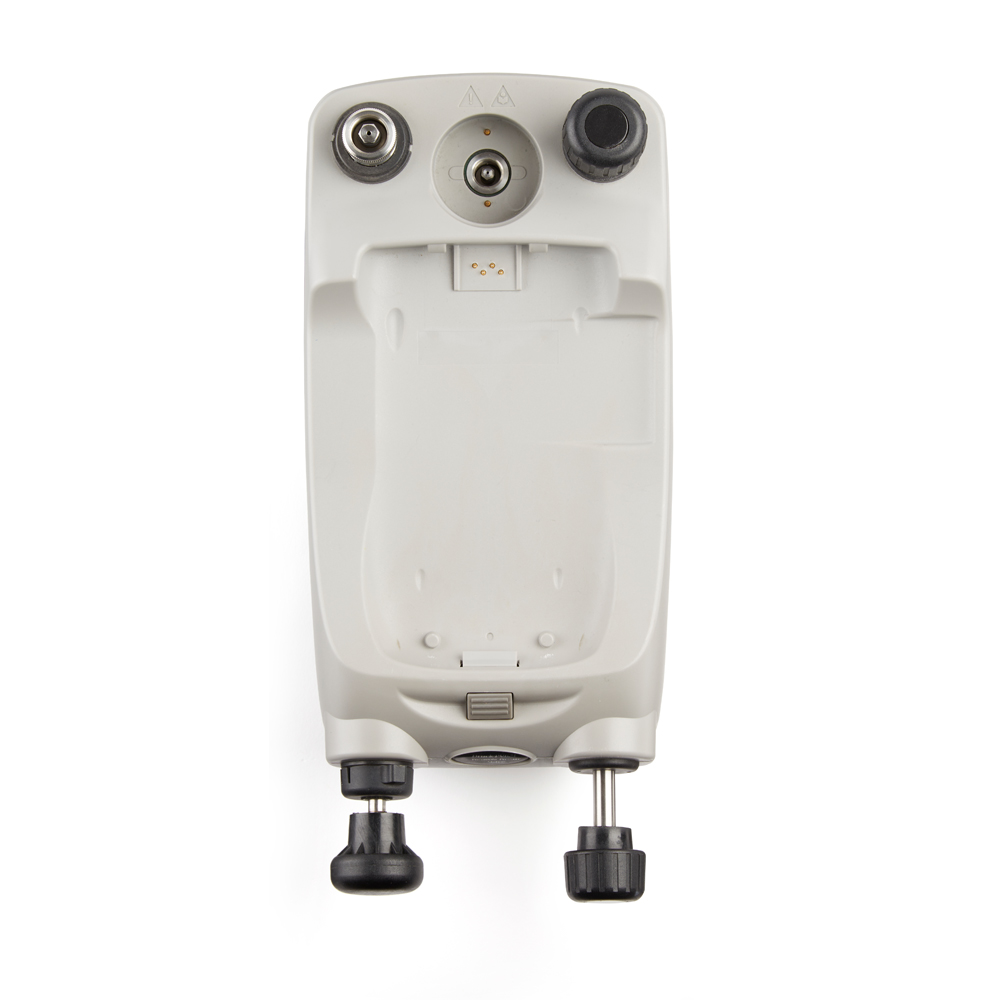

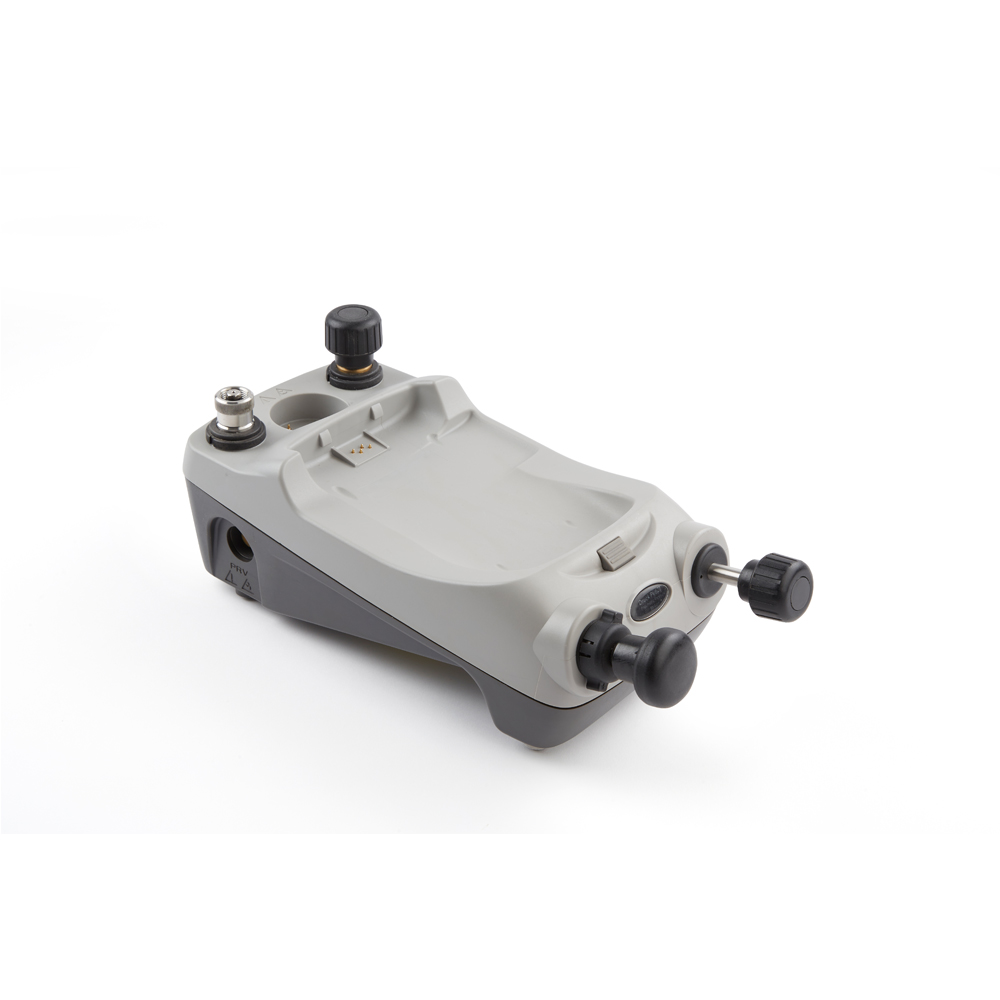

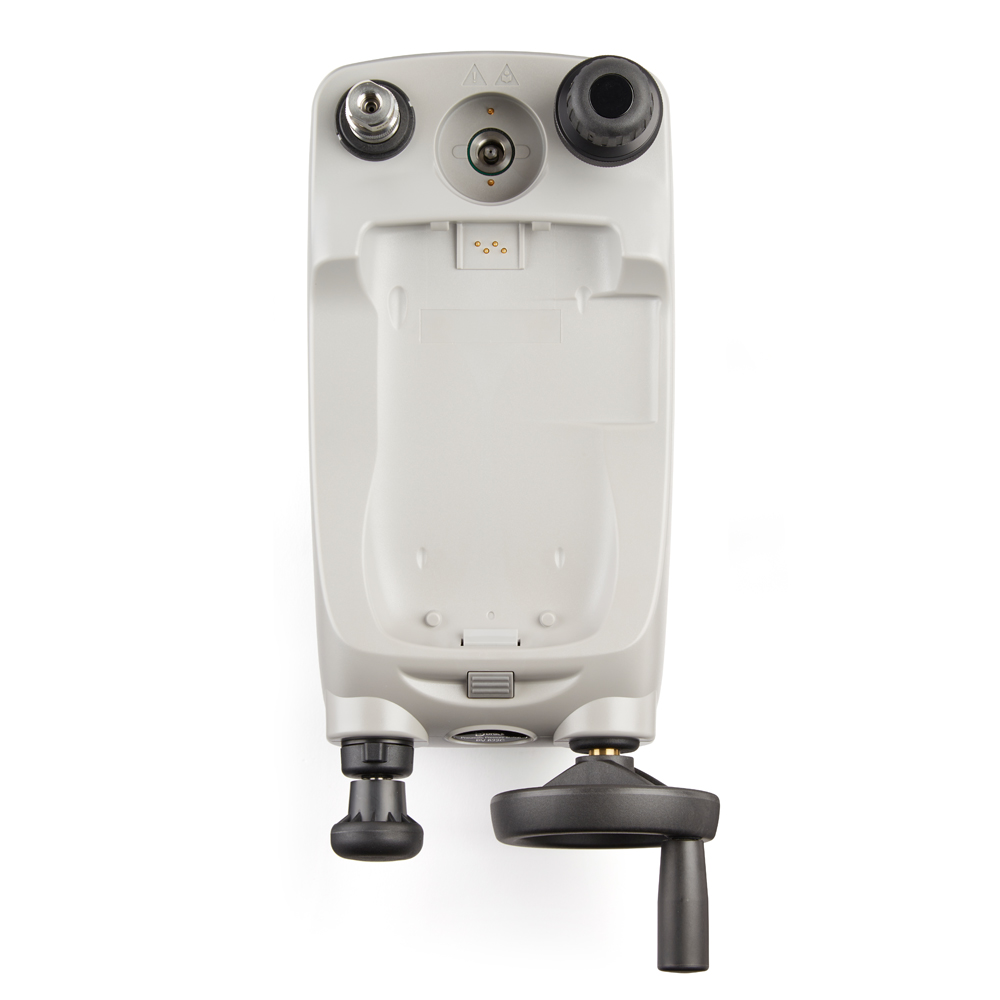

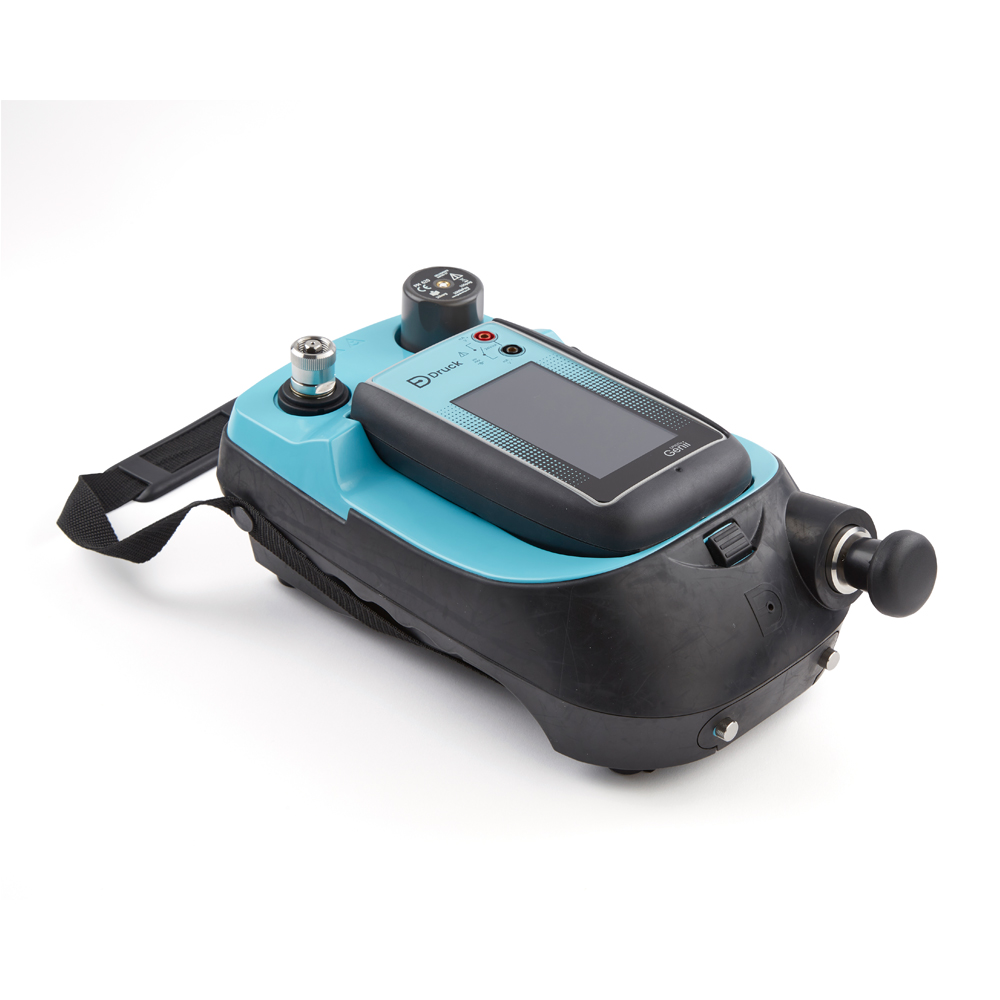

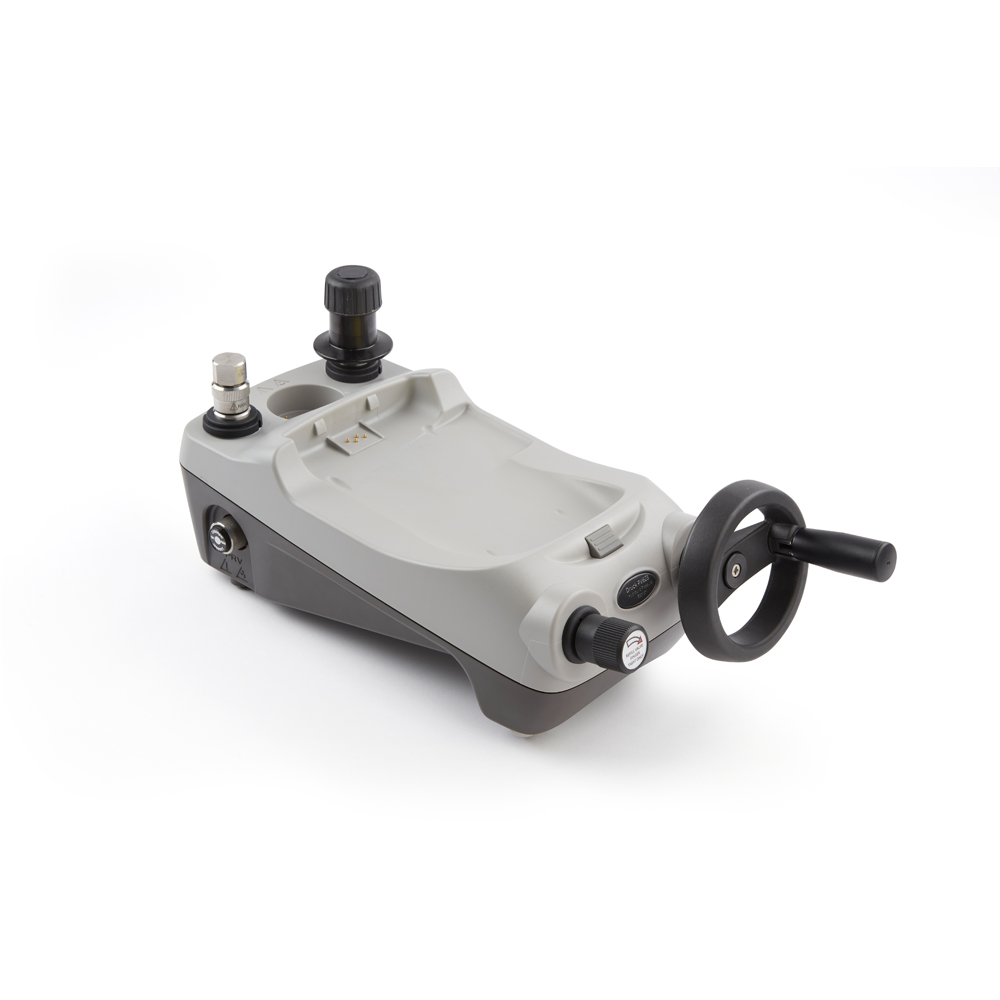

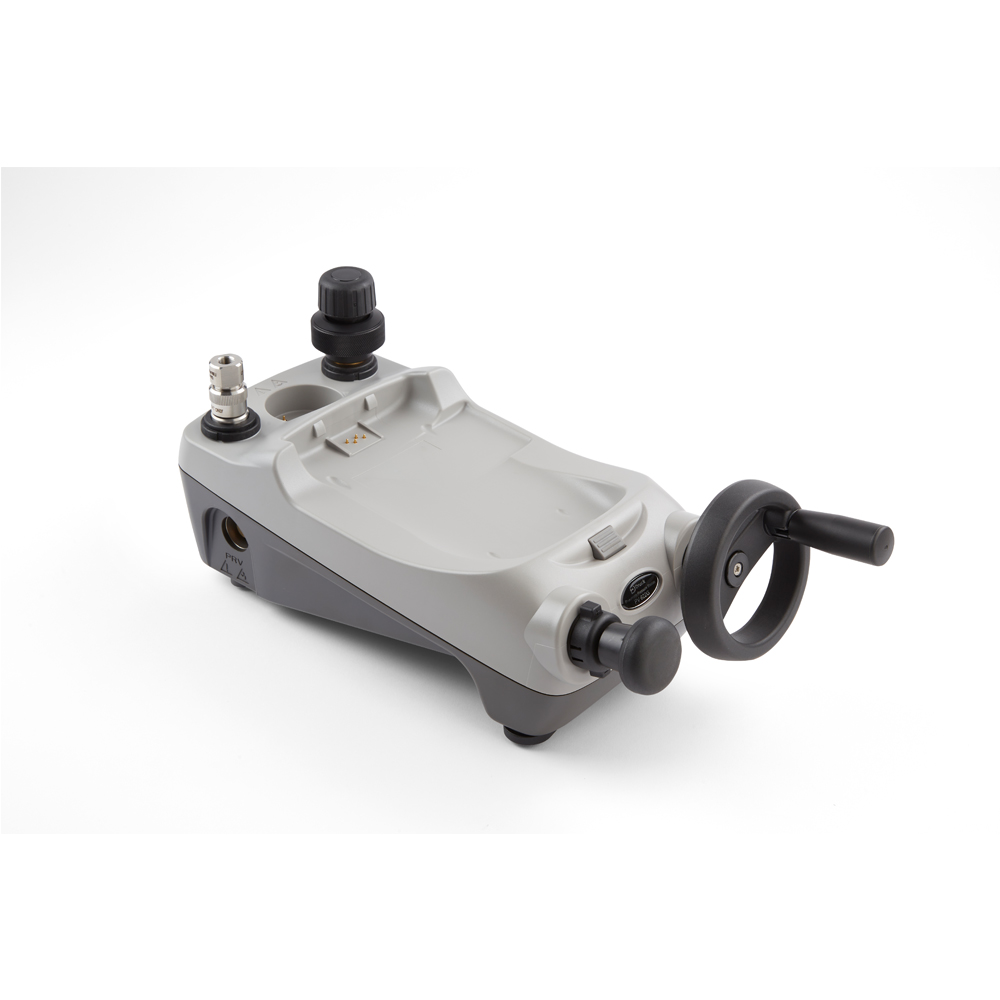

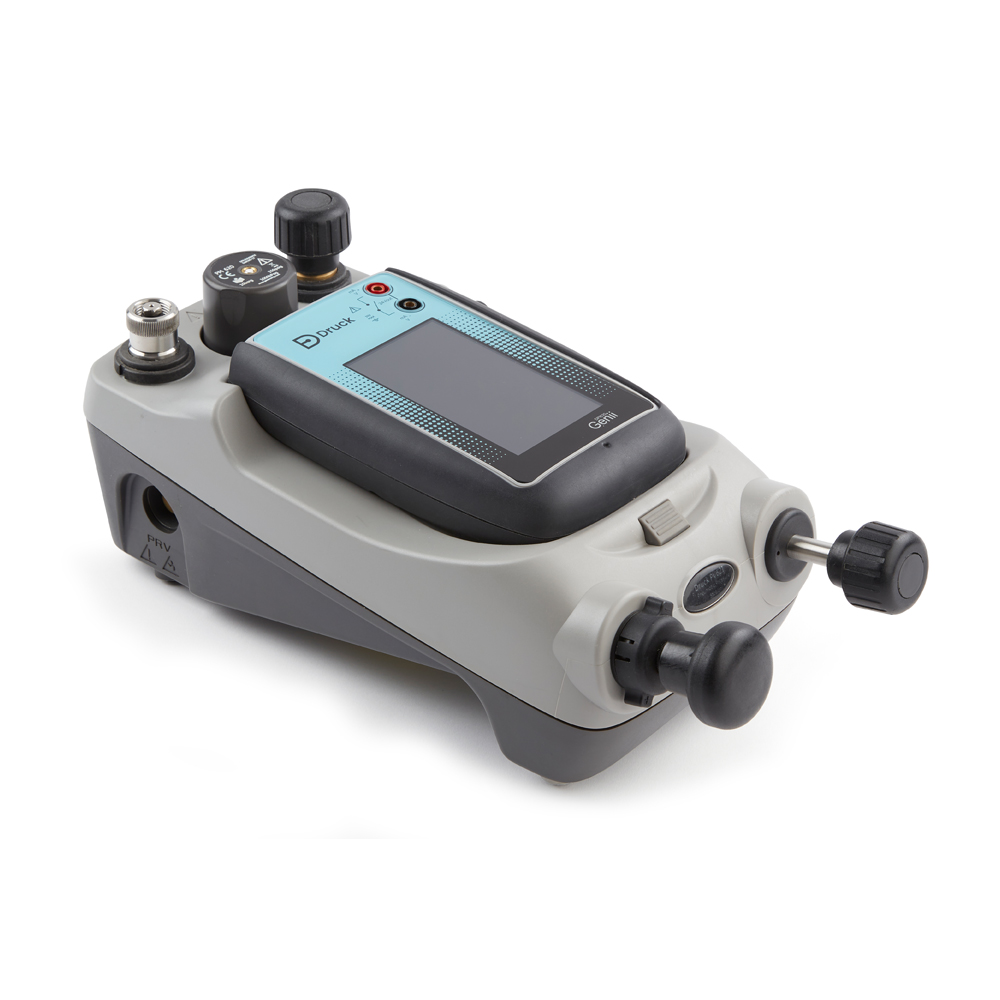

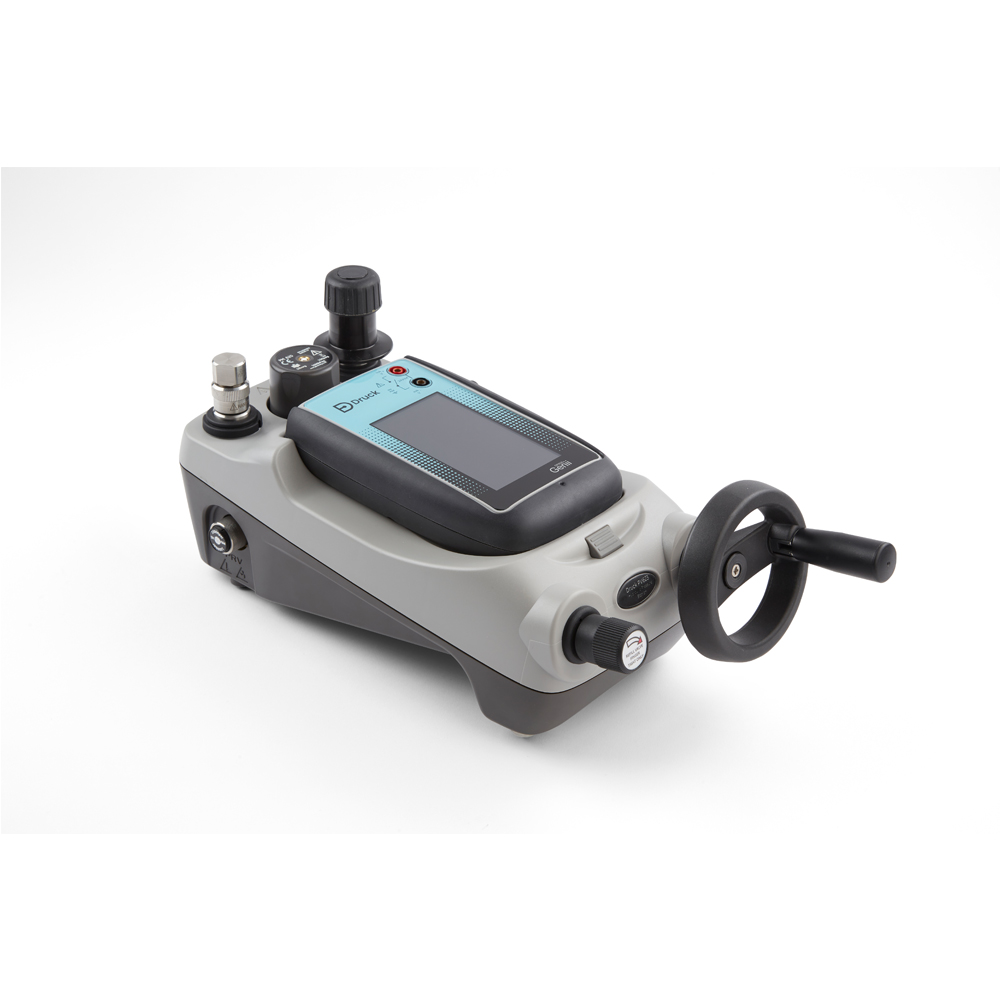

- PV62XG: Druckbasisstation zur manuellen oder automatischen Druckerzeugung
Funktionen im Überblick:
- Simultanes Messen und Simulieren mehrerer Parameter
- Bis zu 6 Kanäle gleichzeitig auf dem Display sichtbar
- Autonomer Kalibrierassistent mit Fehleranalyse und Protokollfunktion
- Automatische Kalibrierung in Kombination mit 4Sight2 Software
- USB-, RS232-, Bluetooth®- und IDOS-Schnittstellen
Technische Daten (Auszug):
| Kategorie | Details |
|---|---|
| Display | 4,3″ Touchscreen (480 x 800 px), farbig |
| Speicher | 4 GB intern + 8 GB microSD (bis 32 GB) |
| Betriebstemperatur | -10 °C bis +50 °C |
| Schutzart | IP55 (IS-Version: IP54) |
| Stromversorgung | Li-Polymer-Akku, bis zu 12 h Laufzeit (IS: 7 h) |
| Kalibrierungssoftware | 4Sight2 Lite kostenlos enthalten |
| Druckbereich | 2,5 mbar bis 1.000 bar (je nach PM620-Modul) |
| Frequenzmessung | bis 50 kHz, Ausgang: Rechteck/Sinus/Triangelform |
| Widerstandsbereich (RTD) | 0 bis 4000 Ω, 4-Leitertechnik möglich |
| Thermoelemente | Typ B, E, J, K, N, R, S, T u. a., inkl. CJ-Kompensation |
Besondere Vorteile:
- Ein Gerät für nahezu alle Kalibrieraufgaben
- Modulare Erweiterbarkeit für Druck, Temperatur und Kommunikation
- Offline-Konfiguration und Geräteeinstellung möglich
- Sicherer Einsatz auch in Zone 1 und 2 (IS-Version)
- Tragbares, robustes Gerät mit intuitivem Bedienkonzept

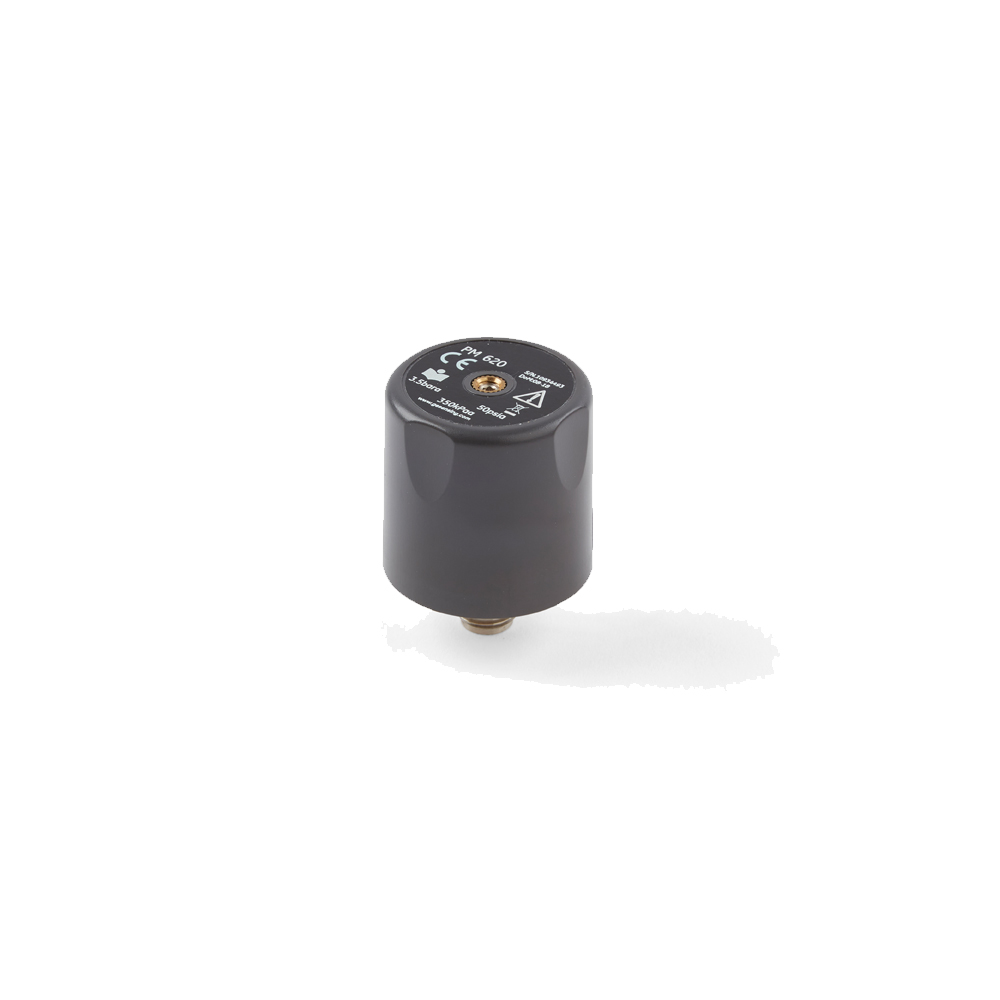

Kompatible Druckmodule (PM620):
- PM620: Standardmodule (bis 0,025 % FS Unsicherheit)
- PM620LP: Niederdruck-Differenzmodule (bis 2,5 mbar)
- PM620T: Mit TERPS-Technologie (bis 0,0125 % FS Unsicherheit)
Druckbasisstationen:
| Modell | Bereich | Typ |
|---|---|---|
| PV621 | bis 20 bar | Manuell, pneumatisch |
| PV622 | bis 100 bar | Manuell, pneumatisch |
| PV623 | bis 1.000 bar | Manuell, hydraulisch |
| PV624 | Hybrid: -0,9 bis 20 bar | Automatisch & manuell, Bluetooth-fähig |
