Erdungsprüfzangen – etwas anders…

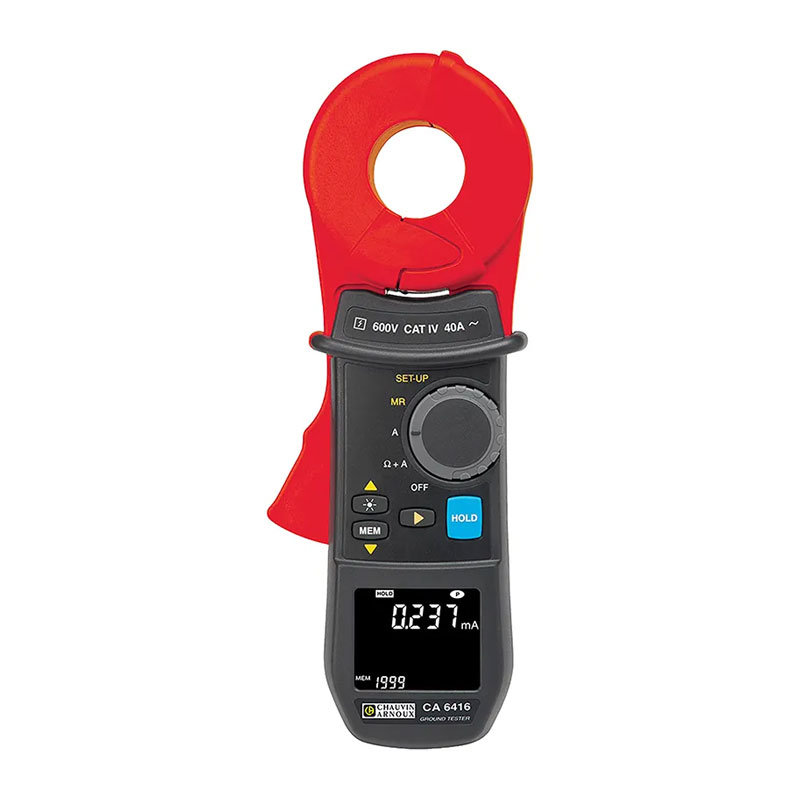

Mit der Erdungsprüfzange CA 6416, die in ihrem Transportkoffer geliefert wird, können die Schleifenwiderstände von Erdungen schnell gemessen werden. Die CA 6416 ist für 600 V CAT IV ausgelegt und zeigt die Kontaktspannung mit einem Alarm für Gefahrenspannungen an und sorgt damit während der Messungen für zusätzliche Sicherheit.

Die Verwendung wird durch ergonomische Innovationen erleichtert: Ein Kraft kompensierendes System bedeutet, dass zum Offenhalten der Zange nur ein geringer Kraftaufwand notwendig ist und mit einer LCD-Anzeige wird unter allen Helligkeitsbedingungen eine hervorragende Ablesbarkeit sichergestellt.
Durch den automatischen Pre-HOLD-Modus bei geöffneter Zange und die automatische Kalibrierung der Eisenspalte bei anliegender Spannung wird eine optimale Auswertung der mit der Zange gemessenen Werte sichergestellt.

Folgende Werte können gleichzeitig angezeigt werden:

• Impedanz und Fehlerstrom (Ω+A),
• Kontaktspannung,
• Widerstands- und induktiver Anteil der gemessenen Erdungsimpedanz,

Mit der Zange können außerdem Impedanzen, die auf eine nahe der Netzfrequenz gelegene Frequenz umgerechnet wurden, angezeigt werden. Somit werden Messfehler bei kleinen Widerständen verringert.

Technische Daten

• Große Messbereiche: 1500 Ω / 500 µH / 40 A
• Alarme für Ω, A und V
• Automatischer Pre-HOLD-Modus bei geöffneter Zange
• Speicher für 300 Messungen
• Echtzeituhr für Zeitstempelung
• Automatische Kalibrierung der Eisenspalte beim Start
• Warnsummer und automatisches Abschalten
