Alle Parameter auf einen Blick

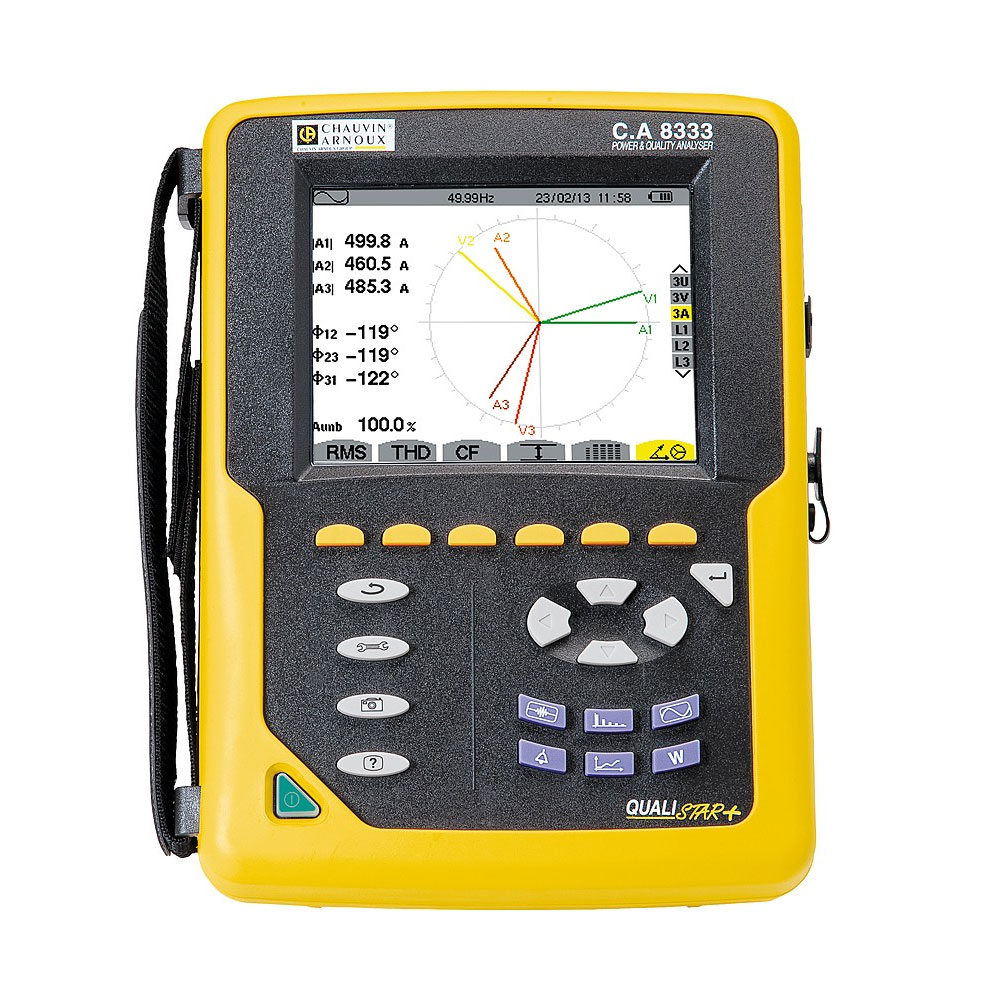

Der Qualistar+ C.A 8333 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen umfangreichen Funktionen ist dieser Analysator ideal für Wartung, Fehlerdiagnose und Reparatur. Zudem kann mit dem C.A 8333 eine vollständige Energiebilanz einer Anlage erstellt werden.

Für die Dimensionierung elektrischer Anlagen und zur Erkennung von Umschaltfehlern verfügt der C.A 8333 über einen Transienten-Modus, mit dem sich der Anlaufstrom über vier Netzperioden erfassen lässt. Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen und verfügt über jeweils drei Spannungs- und Stromeingänge. Alle Parameter, Transienten, Alarme und Signalformen werden gleichzeitig erfasst und gespeichert.

Die angeschlossenen Stromwandler werden vom C.A 8333 automatisch erkannt. Verschiedene Stromwandler können verwendet werden, und durch die Einstellung der Übersetzungsverhältnisse ist ein direktes Ablesen der Messwerte möglich.

Der C.A 8333 ist für den Einsatz vor Ort konzipiert: Mit seiner Vielzahl an Funktionen ist der Qualistar+ C.A 8333 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und CAT IV bis 600 V verwendet werden.

Software

Zur Verarbeitung der Messwerte stehen die Software PAT (standardmäßig enthalten) und Dataview® (optional) zur Verfügung. Sie ermöglichen Gerätekonfiguration, Datenübertragung und -analyse. Mit Dataview® können zusätzlich normgerechte Prüfberichte zu Spannungsqualitätsmerkmalen gemäß relevanter Normen erstellt werden.

Spezielles Zubehör

• ESSAILEC-Messleitung: Ermöglicht Prüfungen an Zählern, Schutzrelais oder Sekundärkreisen von Spannungs- oder Stromwandlern, ohne die Stromversorgung zu unterbrechen.
• Reeling Box: Praktische Kabelaufrollbox mit Haftmagnet und MultiFIX-Halterungssystem. Sie ermöglicht das Einrollen von Messleitungen mit Bananensteckern oder MiniFlex® MA193-250-Kabeln, um diese je nach Bedarf in der Länge abwickeln zu können – für Ordnung und Flexibilität bei Messungen.
• Netzadapter PA31ER: Versorgt die Qualistar+-Geräte über einen Netzphasenleiter mit 100 V bis 1000 V (AC oder DC). Anschluss an Spannungseingänge. Technische Daten: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.
• Farbringe und Stifte: Jeder Qualistar+ wird mit einem Satz farbiger Markierungen geliefert, um Messleitungen und Eingänge leicht zu identifizieren und gemäß nationaler Normen zu kennzeichnen.

Große Auswahl an Stromwandlern

Für Ströme von 5 mA bis 10 kA steht eine breite Auswahl an Stromwandlern zur Verfügung.

Technische Daten

• Spannung (TRMS AC+DC): bis 1000 V
• Strom (TRMS AC+DC): 5 mA bis 10 kA (je nach Stromwandler)
• Frequenz: Messung und Analyse der Netzfrequenz
• Leistungen: W, VA, var, VAD, PF, DPF, cos φ, tan φ
• Energiewerte: Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
• Oberschwingungen: Ränge 0 bis 50 mit Phasenlage
• Transienten: bis zu 50 Ereignisse
• Anlaufstrom (Inrush): über 4 Perioden
• Aufzeichnung: Parameterauswahl über Zeiträume von einigen Tagen bis mehreren Wochen
• Alarme: 4.000 Alarmwerte für 10 Alarmtypen
• Peak-Wert-Ermittlung
• Darstellung: Vektordiagramm
• Sprachen: In 27 Sprachen verfügbar
• Schutzart: IP53 / IK08
• Schnittstelle: USB
• Normen: IEC 61000-4-30
• Abmessungen: 240 × 180 × 55 mm
• Gewicht: 1,9 kg
