Alle Parameter auf einen Blick

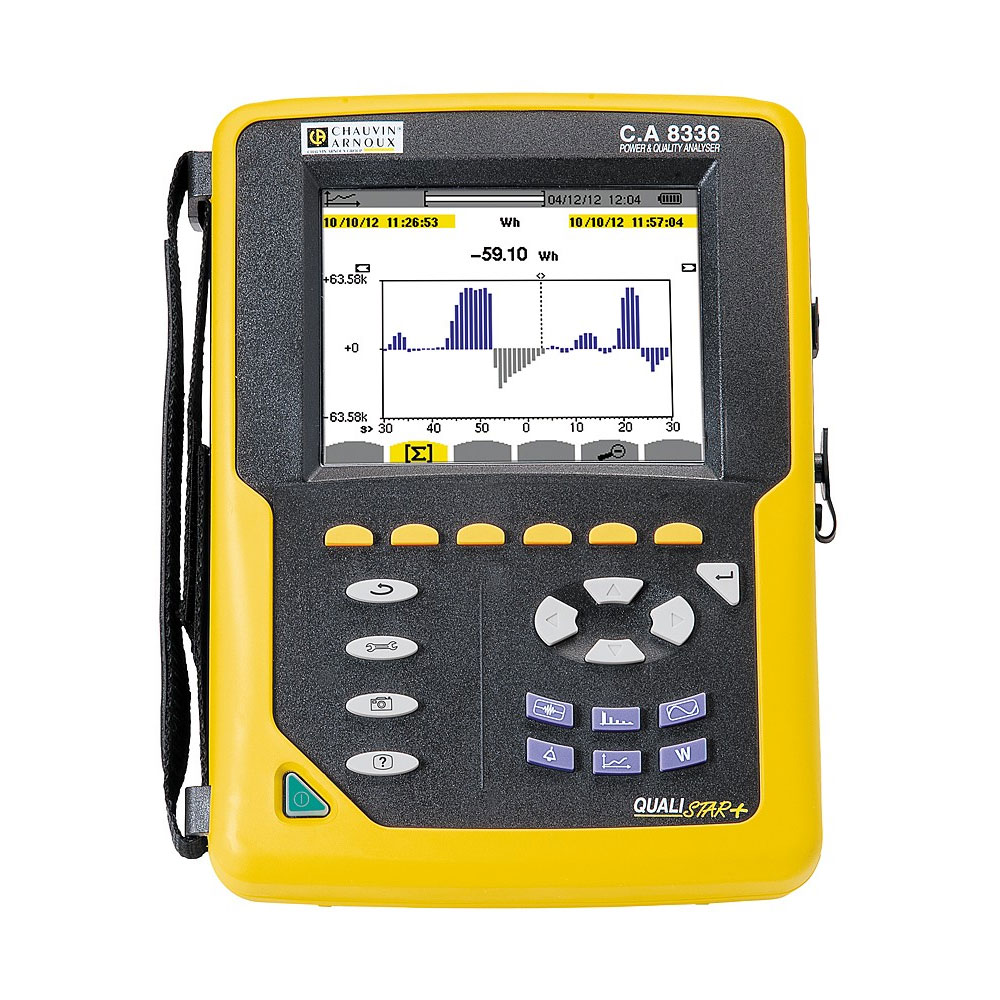

Der Qualistar+ C.A 8336 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen umfangreichen Funktionen ist dieser Analysator ideal für Wartung, Fehlerdiagnose und Reparatur. Zudem kann mit dem C.A 8336 eine vollständige Energiebilanz einer Anlage erstellt werden.

Der C.A 8336 verfügt über die Funktionen Inrush und TrueInrush zur Dimensionierung elektrischer Anlagen und zur Erkennung von Umschaltfehlern.

Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8336 verfügt über jeweils vier Spannungs- und Strommesskanäle. Mit dem C.A 8336 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert.

Die angeschlossenen Stromwandler werden vom C.A 8336 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden, und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte.

Für den Einsatz vor Ort konzipiert

• Direkter Zugriff auf die wichtigsten Funktionen (Einstellungen etc.)
• Direkter Zugriff auf Messfunktionen (z. B. Oberschwingungen, Flicker)
• Spannungs- und Stromeingänge mit Farbmarkierungen
• Großer, hervorragend ablesbarer TFT-Farbbildschirm
• Netzunabhängiger Betrieb bis zu 13 Stunden

Mit seiner Vielzahl an Funktionen ist der Qualistar+ C.A 8336 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und CAT IV bis 600 V verwendet werden.

Software

Zur Verarbeitung der mit dem Qualistar gemessenen Werte stehen die Software PAT (standardmäßig enthalten) und Dataview® (optional) zur Verfügung. Sie ermöglichen Konfiguration, Datenübertragung, Verarbeitung und Analyse. Mit Dataview® können zusätzlich normgerechte Prüfberichte zu den Spannungsqualitätsmerkmalen erstellt werden.

Spezielles Zubehör

• ESSAILEC-Messleitung: Ermöglicht Prüfungen an Zählern, Schutzrelais oder Sekundärkreisen von Spannungs- oder Stromwandlern, ohne die Stromversorgung zu stören oder zu unterbrechen.
• Reeling Box: Praktische Kabelaufrollbox mit Haftmagnet und MultiFIX-Halterungssystem. Sie ermöglicht das Einrollen von Messleitungen mit Bananensteckern für Spannungsmessungen oder der MiniFlex® MA193-250-Kabel für Strommessungen. Die Kabellänge kann flexibel angepasst werden – so bleibt der Arbeitsplatz stets aufgeräumt.
• Netzadapter PA31ER: Dient der direkten Stromversorgung der Qualistar+-Geräte über einen Netzphasenleiter von 100 V bis 1000 V (AC oder DC). Anschluss an die Spannungseingänge. Technische Daten: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.
• Farbringe und Stifte: Jeder Qualistar+ wird mit einem Satz farbiger Markierungen zur einfachen Identifikation der Messleitungen und Eingänge sowie zur farblichen Kennzeichnung nach Landesvorgaben geliefert.

Große Auswahl an Stromwandlern

Für Ströme von 5 mA bis 10 kA steht eine breite Auswahl an Stromwandlern zur Verfügung.

Technische Daten

• Spannung (TRMS AC+DC): bis 1000 V
• Strom (TRMS AC+DC): 5 mA bis 10 kA (je nach Stromwandler)
• Frequenz
• Leistungen: W, VA, var, VAD, PF, DPF, cos φ, tan φ
• Energiewerte: Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
• Oberschwingungen: Ränge 0 bis 50 mit Phasenlage (Experten-Modus)
• Transienten: bis zu 210 Ereignisse
• Flicker: Pst und Plt
• Inrush: Signalform über > 10 Minuten
• TrueInrush-Funktion
• Aufzeichnung: Parameterauswahl mit maximaler Messwerterfassung über 2 Wochen bis mehrere Jahre
• Alarme: 10.000 Werte für 40 Alarmtypen
• Peak-Wertermittlung
• Darstellung: Vektordiagramm
• Sprachen: In 27 Sprachen verfügbar
• Schutzart: IP53 / IK08
• Schnittstelle: USB
• Normen: IEC 61000-4-30
• Abmessungen: 240 × 180 × 55 mm
• Gewicht: 1,9 kg
