Messfunktionen und technische Merkmale:

• Große übersichtliche LCD Anzeige mit Hintergrundbeleuchtung
• Niederohmmessung mit > 200mA DC (VDE 0413 Teil 4, EN 61557-4)
• Isolationsprüfung mit 50,100,250,500 oder 1000V DC (VDE 0413 Teil 2, EN 61557-2)
• Komplette FI (RCD) Test und Analysefunktion (VDE 0413 Teil 6, EN 61557-6)
• Schleifen- und Netzimpedanzmessung (VDE 0413 Teil 3, EN 61557-3)
• Anzeige des Kurzschlußstromes Ik (VDE 0413 Teil 3, EN 61557-3)
• Schleifenwiderstandsmessung ohne Auslösung des FI Drehfeldrichtungsmessung (VDE 0413 Teil 7, EN 61557-7)
• Erdungsmessung und spez. Erdwiderstandsmessung (VDE 0413 Teil 5, EN 61557-5)
• Spannungsqualitätsüberwachung (EN50160)
• Netzanalyse & Leistungsmessung, Energieverbrauchsanzeige
• Oberwellenermittlung und Scope-Funktion
• Integrierte optische Schnittstelle auf USB
• Anschluss für 3 externe Stromzange 1mA bis 3000A
• Anschluss für externe Messsonden zur Feuchte-, Temperatur-, Licht und Schallpegelmessung
• Interner Meßwertspeicher für 800 Messwerte bzw. 2MB für Langzeitmessung
• Automatische Abschaltung
• Integriertes Gummi-Schutzholster
• Sicherheit nach IEC-1010-1, CAT III 415V

Prüfung der Netzqualität nach EN50160

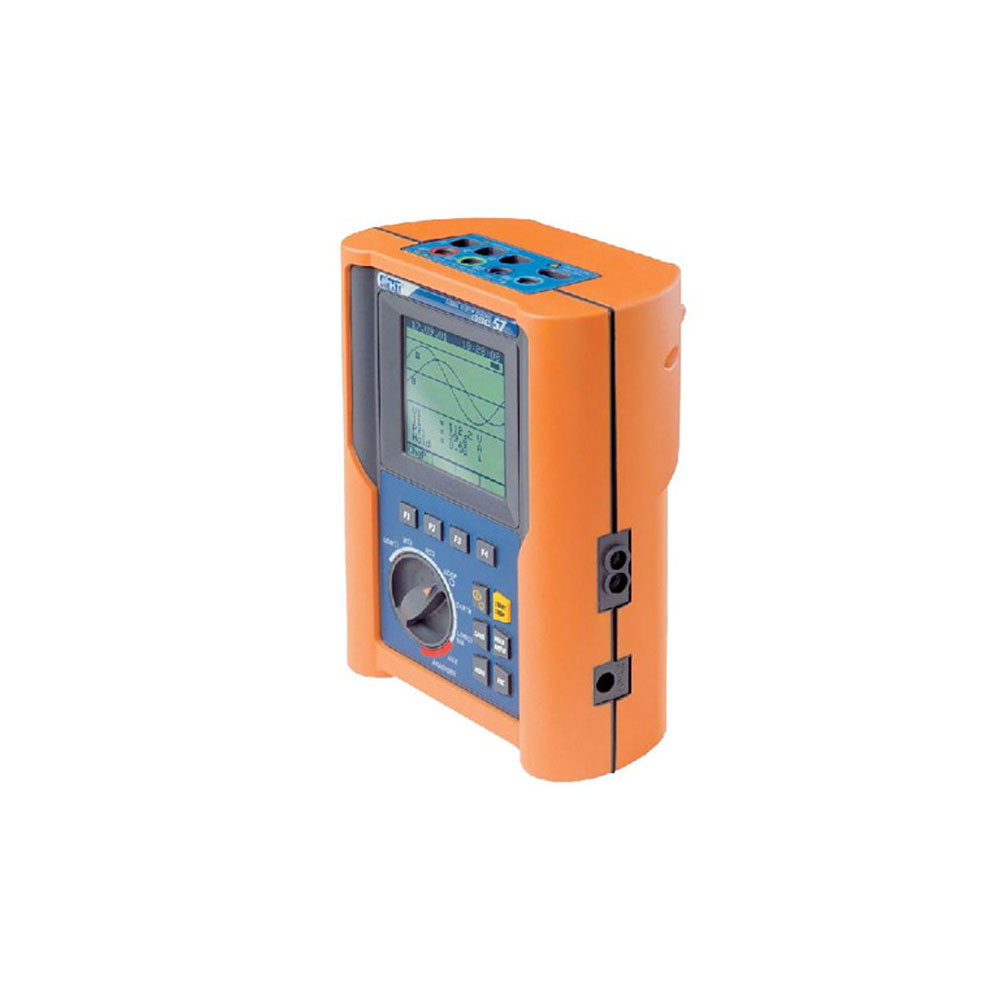

Die Modelle der Serie GSC53 ermöglichen neben der VDE0100 Messung auch eine vollständige Überprüfung der Netzqualität an Ein- und Dreiphasensystemen, sowohl bei symmetrischer als auch unsymmetrischer Belastungen. Folgende Parameter können ermittelt werden:

• Spannungsschwankungen über die eingestellten Grenzwerte (Einbrüche und Spitzen) mit 10ms- Mindestauflösung
• Spannungsverlauf TRMS bis 600V
• Stromverlauf TRMS bis 3000A
• Oberwellen von Spannung und Strom bis zur 49. Ordnung
• Wirkleistung, Blindleistung, Scheinleistung
• Energieverbrauch
• Leistungsfaktor cos

Bei einem Intervall von 15min und 63 ausgewählten Kanälen beträgt die Aufzeichnungskapazität mehr als 30 Tage.
