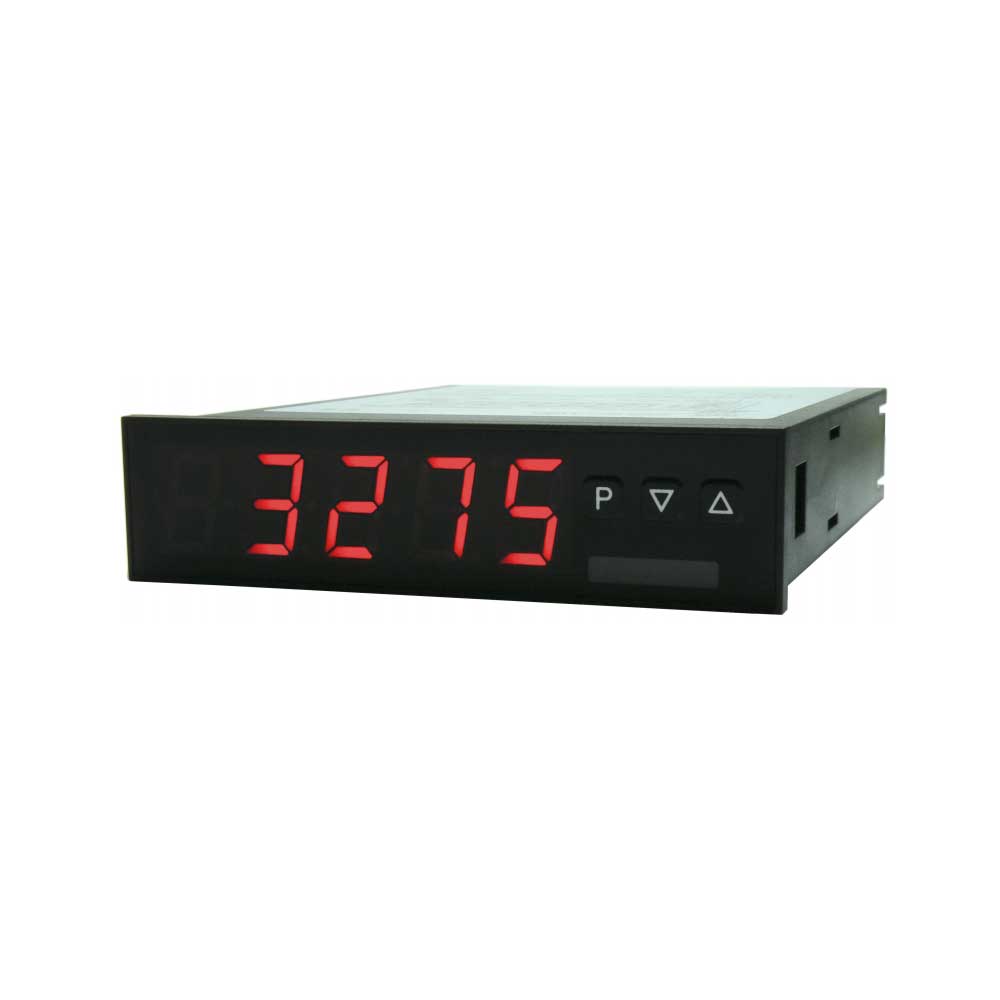

DatenblattDas IM3-3VR5B.0H01.S70xD ist eine 5-stellige Anzeige zur
Messung von hohen Gleichspannungssignalen bis 600 VDC und einer visuellen Grenzwertüberwachung über das Display. Die Konfiguration erfolgt über 3 Fronttaster oder mittels optionaler PC-Software PM-TOOL. Optional stehen ein Analogausgang und zwei Schaltpunkte zur Verfügung. Diverse, auswählbare Softwarefunktionen und eine direkte Grenzwertverstellung im Betriebsmodus runden das Gerätekonzept ab.
| Größe | 96 x 24 mm |
| Anzeige | 5-stellig 14 mm Ziffernhöhe Farbe: rote, grüne, orange oder blaue Anzeige |
| Anzeigebereich | -19999 bis 99999 |
| Bedienung | frontseitige Tastatur Schutzart IP65 |
| Eingänge | Hohe Spannungen 0…1 ADC / Messspanne -1…1 ADC 0…300 VDC / Messspanne -300…300 VDC |
| Analogausgang | 0/4-20 mA / 0-10 VDC / 16 Bit |
| Schaltausgang | 1 oder 2 Wechslerrelais 250 VAC / 2 AAC ; 30 VDC / 2 ADC |
| Schnittstelle | – |
| Spannungsversorgung | 100-240 VAC 50/60 Hz / DC +/- 10% |
| Geberversorgung | – |
| Software-Eigenschaften |
|
