Die elektrische Kalibrierprüfpumpe LP-25 dient zur elektrischen Druckerzeugung (ohne manuellen Kraftaufwand) für die Überprüfung, Justage und Kalibrierung von mechanischen und elektronischen Druckmessgeräten durch Vergleichsmessung.

Schließt man das zu prüfende Messgerät und ein ausreichend genaues Referenzmessgerät an der elektrischen Kalibrierprüfpumpe LP-25 an, so wirkt bei Betätigung der Pumpe auf beide Messgeräte der gleiche Druck. Durch Vergleich der beiden Messwerte bei beliebigen Druckwerten kann eine Überprüfung der Genauigkeit bzw. eine Justage des zu prüfenden Druckmessgerätes erfolgen.

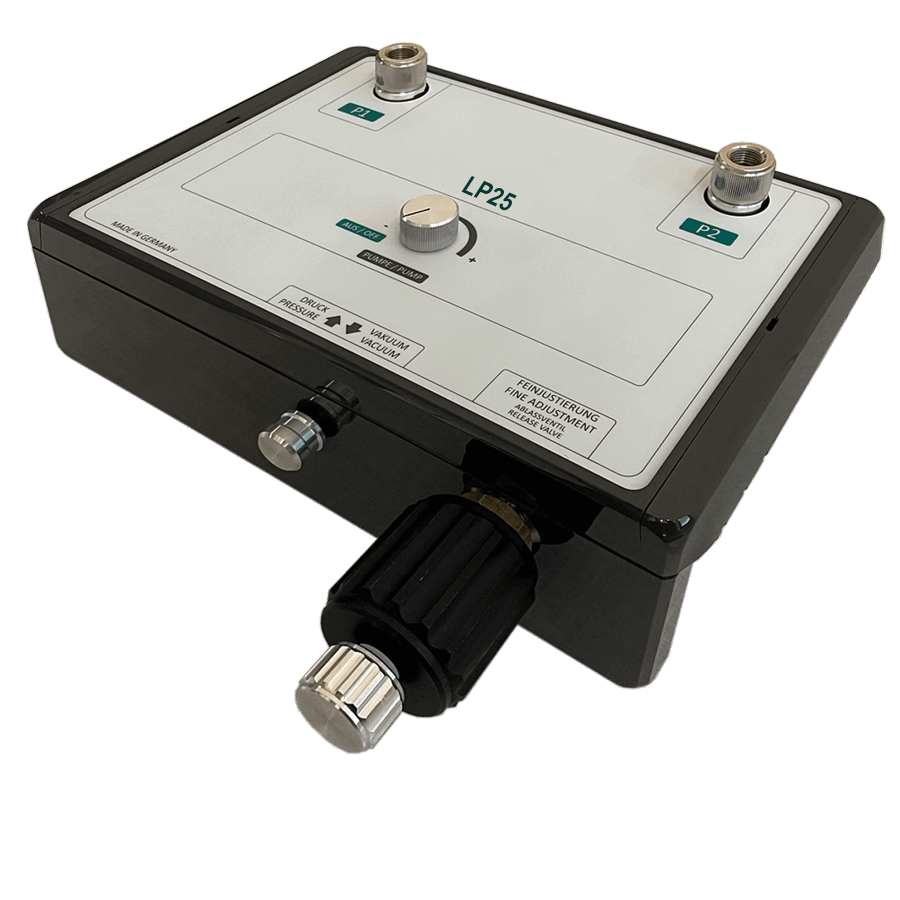

Durch die integrierte elektrische Pumpe ermöglicht die LP-25 eine automatische und exakte Prüfdruckerzeugung mit Umschaltmöglichkeit auf Vakuumerzeugung. Für die präzise Einstellung zur genauen Vergleichsprüfung ist die elektrische Kalibrierprüfpumpe LP-25 mit einem Feinregulierventil ausgerüstet.

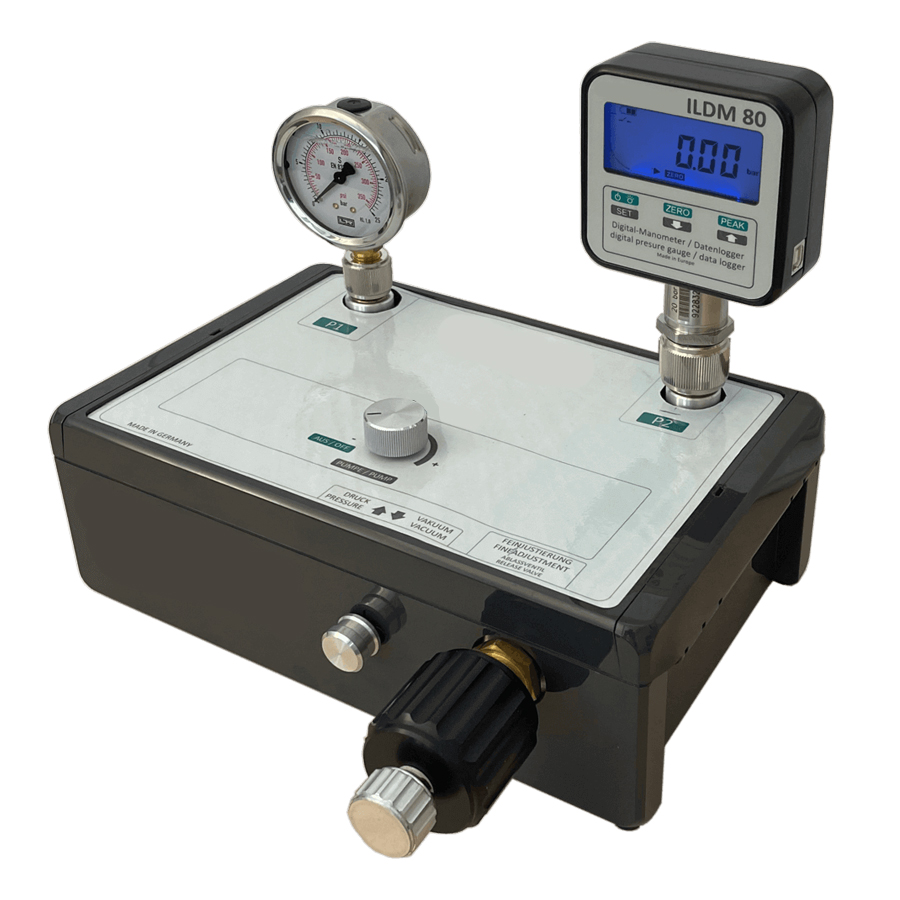

Sowohl der Prüfling als auch das Referenzdruckmessgerät (Druckkalibrator) werden oben auf der elektrischen Kalibrierprüfpumpe montiert, ggf. unter Verwendung geeigneter Gewindeadapter (siehe Zubehör).

Für das Anschließen der Messgeräte an der Pumpe wird kein Werkzeug benötigt, ein handfestes Eindrehen und Anziehen der Instrumente reicht völlig aus.

Geräte-Varianten

• Artikel-Nr.: G14-G12
  Anschluss P1 Prüfling: G 1/4″ innen
  Anschluss P2 Referenz: G 1/2″ innen
• Artikel-Nr.: G14-G14
  Anschluss P1 Prüfling: G 1/4″ innen
  Anschluss P2 Referenz: G 1/4″ innen
• Artikel-Nr.: G12-G14
  Anschluss P1 Prüfling: G 1/2″ innen
  Anschluss P2 Referenz: G 1/4″ innen
• Artikel-Nr.: G12-G12
  Anschluss P1 Prüfling: G 1/2″ innen
  Anschluss P2 Referenz: G 1/2″ innen

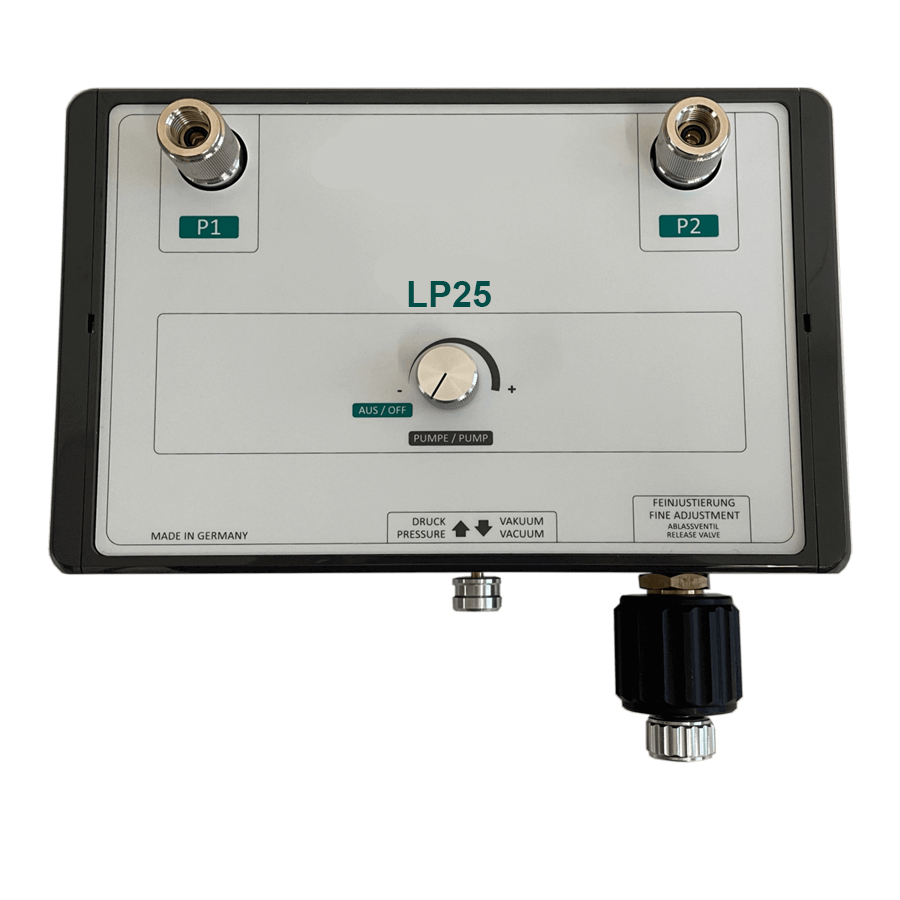

Die Druckanschlüsse sind als freilaufende Überwurfmuttern mit eingelegten Dichtungen ausgelegt, so dass das Montieren von Prüfling und Referenz ohne Werkzeug erfolgt (handfestes Anziehen reicht aus). In beide Druckanschlüsse ist ein Schmutzabscheider-Sieb eingelegt, um Verunreinigungen im Gerät zu vermeiden.

Lieferumfang

• Elektrische Kalibrierprüfpumpe LP-25 mit 2 Druckanschlüssen (siehe Geräte-Varianten)
• Netzgerät 110…230 VAC
• Bedienungsanleitung DE+EN
