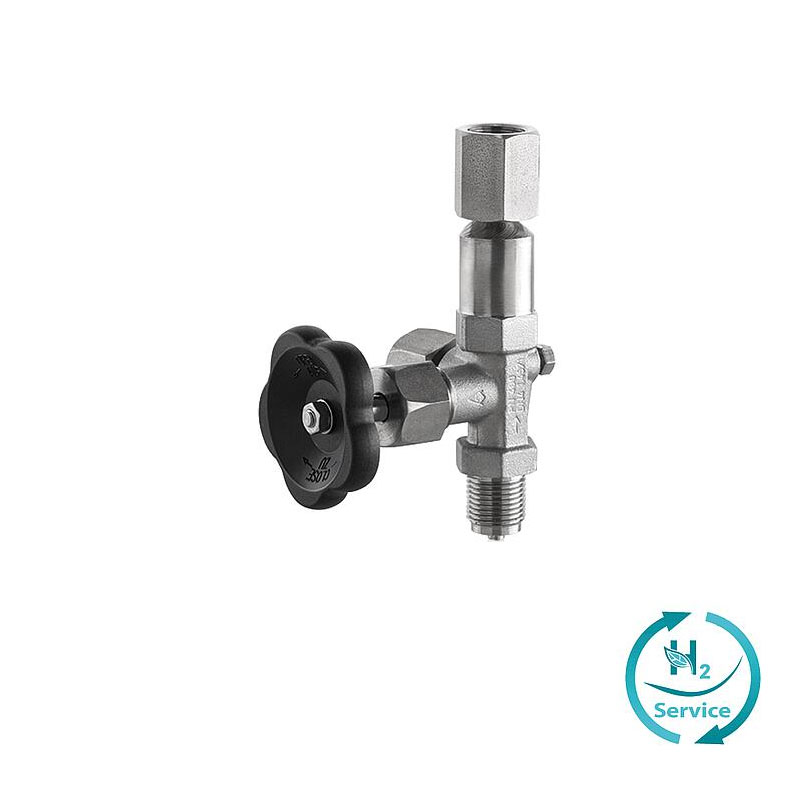

Manometerventile DIN 16271 Form B


Manometerventile von AS-Schneider sind zur Montage an Manometer, Druckmessumformer und Druckschalter vorgesehen. AS-Schneider entwickelt, fertigt und prüft diese Ventile nach DIN 16271. Manometerventile mit Prüfflansch sind in DIN 16271 nicht erfasst. Nach DIN 16271 sind die Ventile bis zu einem maximal zulässigen Druck (PS) von 250 bar (Messing) bzw. 400 bar (Stahl und Edelstahl) und einer maximal zulässigen Temperatur (TS) von 120°C bei Flüssigkeiten, Gasen oder Dämpfen einsetzbar.

Die maximal zulässige Temperatur (TS) von 120°C berücksichtigt, dass die Ventile und Messgeräte vor der Erwärmung durch heiße Medien geschützt werden müssen. Dies ist mithilfe von Wassersackrohren oder von ausreichend langen Impulsleitungen möglich. Ventile von AS-Schneider können jedoch bei Temperaturen bis 300°C eingesetzt werden (PTFE bis 232°C, Graphit bis 300°C).

Datenblatt
Zur Anfrageliste hinzufügen

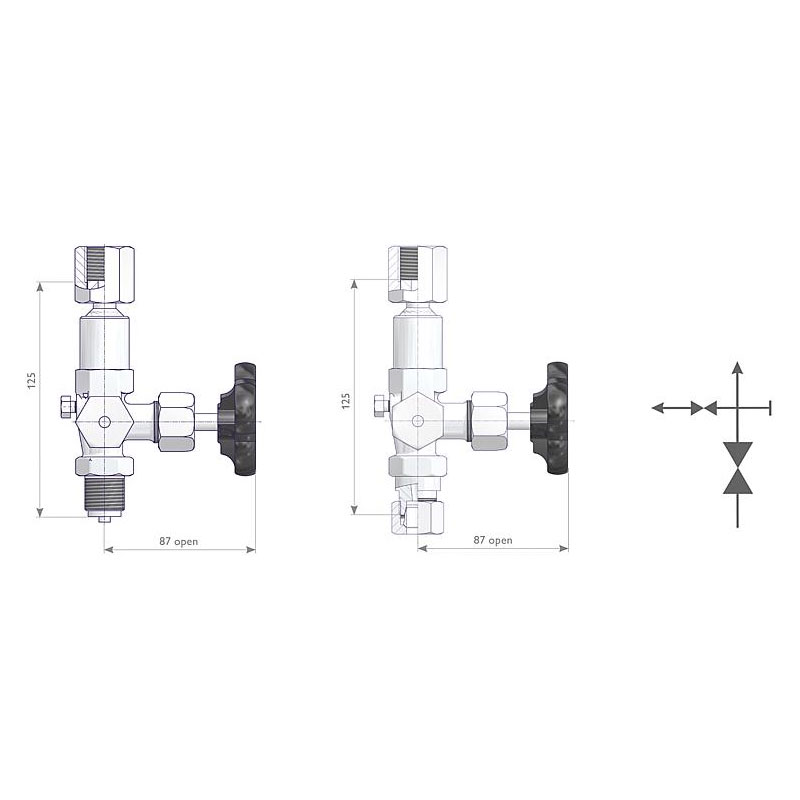

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.

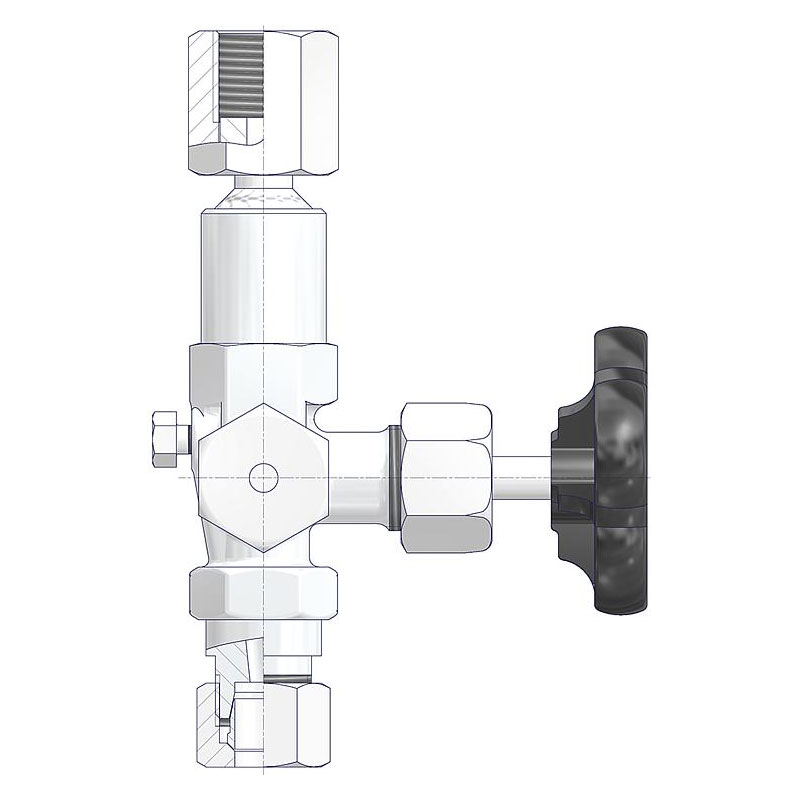

Manometerventile mit Messgeräteanschluss drehbare Muffe

Eingang Ausgang Prüfanschluss Werkstoff Hinweis Bestell-Nr.
G 1/2 Außengewinde G 1/2 drehbare Muffe M 20 x 1,5
mit Verschlusskappe		 Messing DIN 16271 Form B S004.17.020
Messing DIN 16271 Form B, mit DVGW-Zulassung S004.27.020
1.0460 DIN 16271 Form B S004.17.120
1.0460 DIN 16271 Form B, mit DVGW-Zulassung S004.27.120
1.4571 DIN 16271 Form B S004.17.220
1.4571 DIN 16271 Form B, mit DVGW-Zulassung S004.27.220
Rohrverschraubung
Rohr OD 12
Reihe S		 G 1/2 drehbare Muffe M 20 x 1,5
mit Verschlusskappe		 Messing DIN 16271 Form B S004.17.020.13
1.0460 DIN 16271 Form B S004.17.120.13
1.0460 DIN 16271 Form B, mit DVGW-Zulassung S004.27.120.13
1.4571 DIN 16271 Form B S004.17.220.13
1.4571 DIN 16271 Form B, mit DVGW-Zulassung S004.27.220.13



Manometerventile DIN 16271 Form B 1

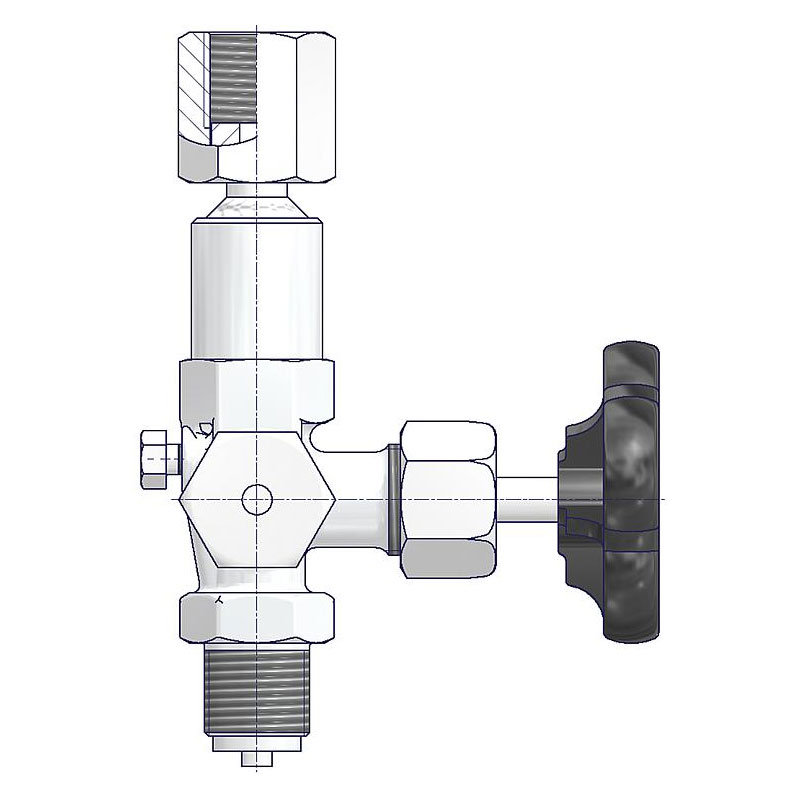

Manometerventile DIN 16271 Form B 2
Manometerventile DIN 16271 Form B 3

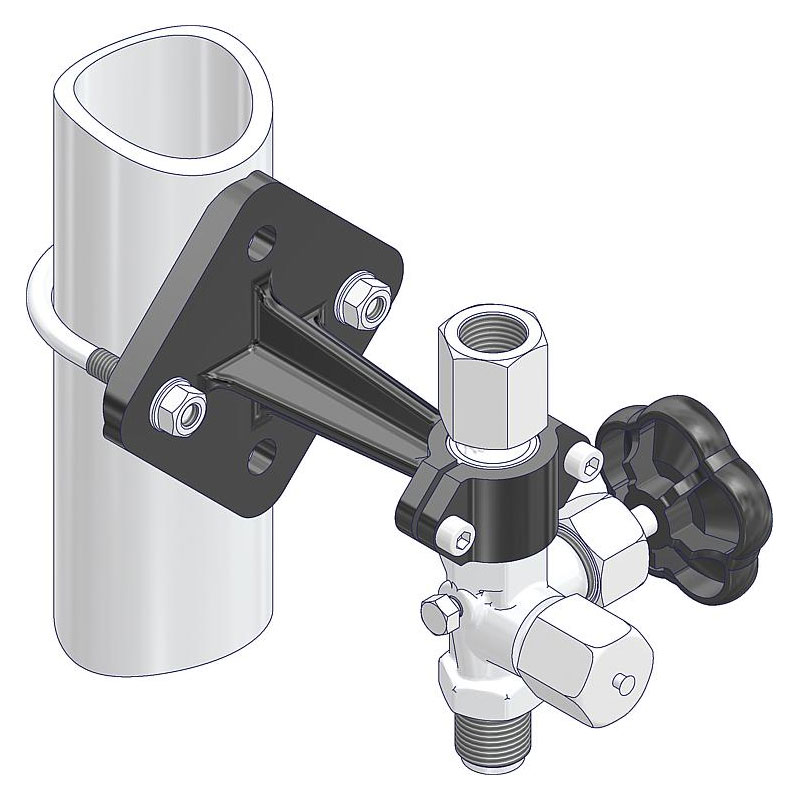

Manometerventile DIN 16271 Form B 4
Manometerventile DIN 16271 Form B 5
