Kabeleinstechspitze:
- sicher bis 1000 V AC / 1000 V DC
- durch Eigentest des Prüfballs zu überprüfen

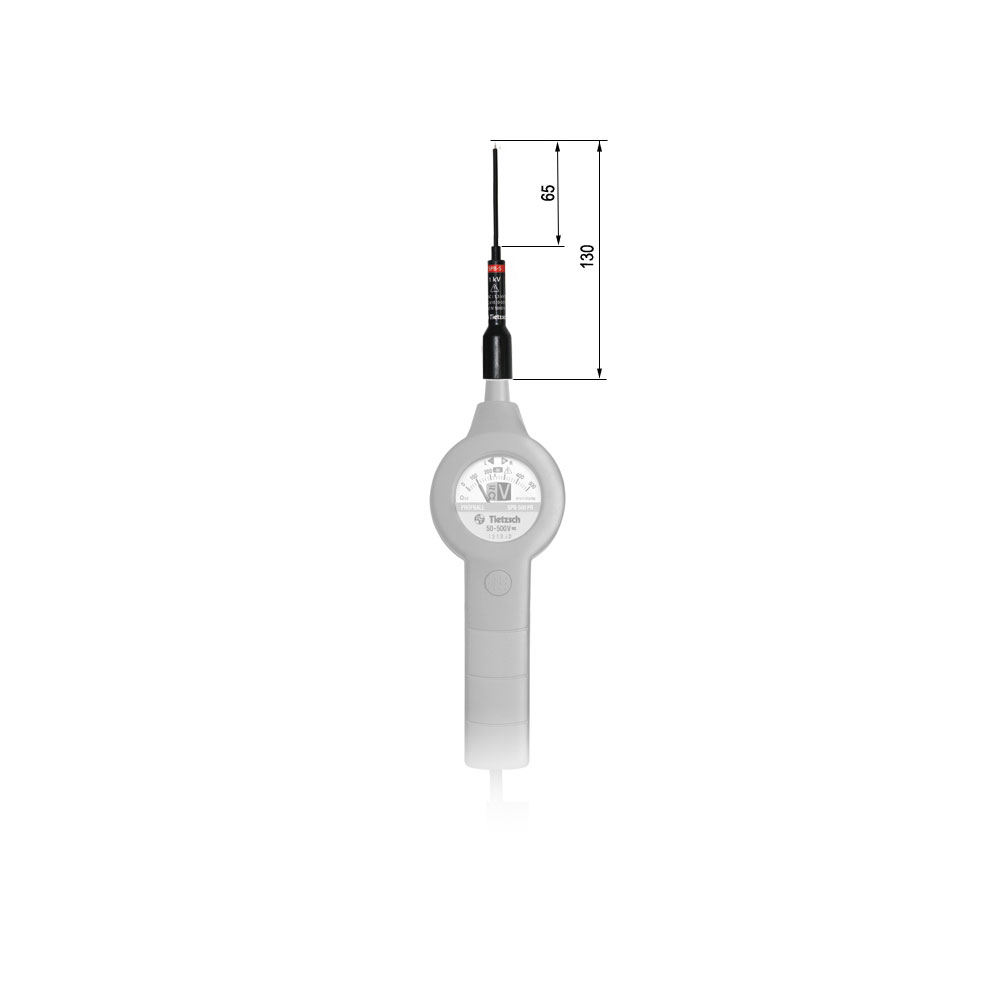

flexible Stiftspitzen:
- sicher bis 1000 V AC / 1000 V DC
- durch Eigentest des Prüfballs zu überprüfen
- Reduzierung der blanken Elektrodenlänge auf < 4 mm
- flexibler Stift zur Prüfung an engen Klemmleisten

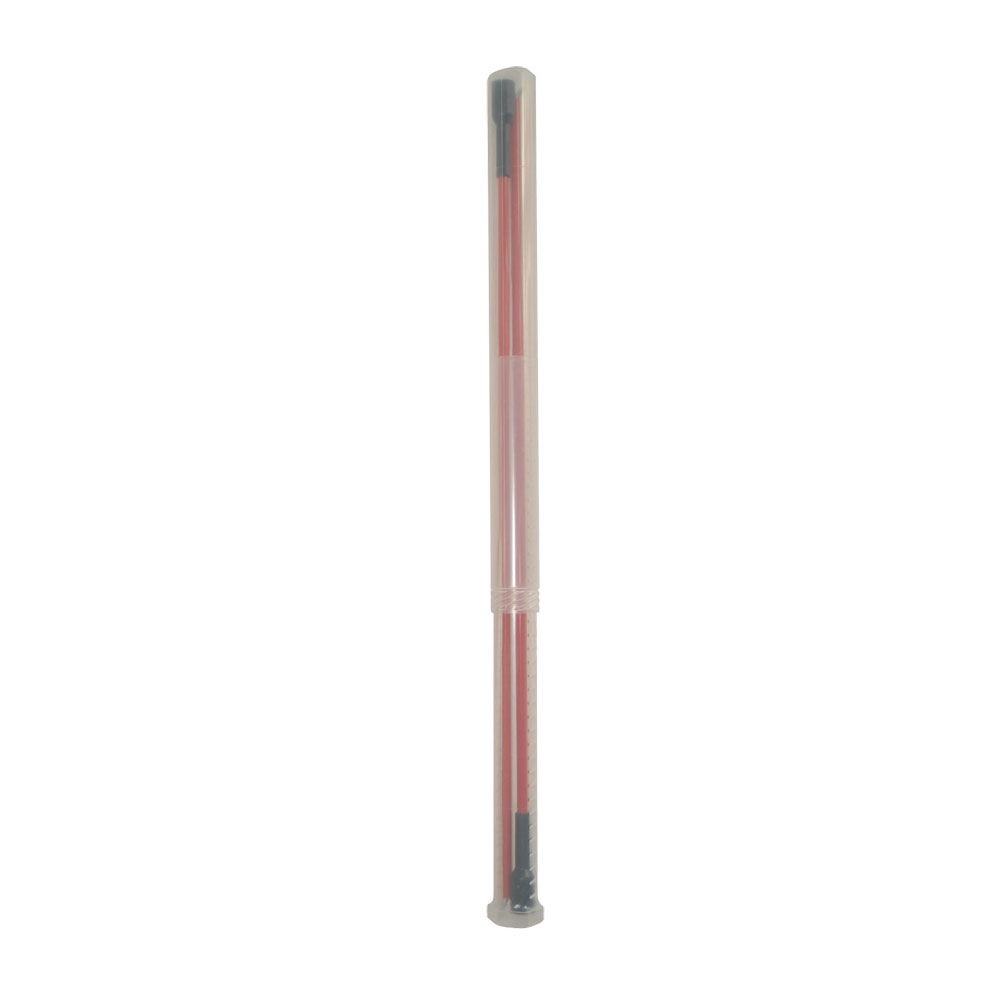

Verlängerungsspitzen:
- sicher bis 1000 V AC / 1000 V DC
- durch Eigentest des Prüfballs zu überprüfen
- ermöglichen mehr Sicherheitsabstand bei der Prüfung
- ermöglichen das Durchtauchen zwischen blanken Stromschienen und Leitungen
- verschiedene Elektrodenformen zur Prüfung an Stromschienen und Freileitungen
Weitere Sonderspitzen und Elektrodenformen auf Anfrage.
| DSP-S20-A | SPB-S65 | SPB-S500 | SPB-S600 | DSP-S820 | |
|---|---|---|---|---|---|
| Einsatzbereich | Kabeleinstechspitze | flexible Stiftspitze für Prüflöcher | Verlängerungsspitze für mehr Sicherheitsabstand | ||
| Nennspannung | 0 – 1 000 V AC 0 – 1 000 V DC |
||||
| Frequenzbereich | DC / 15 – 500 Hz | ||||
| Länge der Spitze | 20 mm | 65 mm | 515 mm | 615 mm | 820 mm |
| Überspannungskategorie | CAT IV 600 V CAT III 1000 V |
||||
| Verbindung | aufschraubbar M3,5 | ||||
| Schutzart | IP 65 | ||||
| erhältliche Elektrodenform | gehärtete Einstechspitze |
flexible Stifspitze 3 mm |
Y-Elektrode zur Prüfung an Freileitungen i-Elektrode zur Prüfung an Stromschienen |
||
| wechselbare Elektrodenform | nein | ja | |||
| Art.-Nr. | 81021 | 81023 | 81020 | 81022 | 81028 |
| Maße und Gewicht |
90 x 20 x 20 mm 15 g |
145 x 20 x 20 mm 15 g |
515 x 20 x 20 mm 70 g |
615 x 20 x 20 mm 70 g |
820 x 20 x 20 mm 115 g |
